BMW X5 E70 (2007-2013) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X5 (E70) 2007-2013, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

BMW X5 E70 (2007-2013) – schema cutiei de siguranțe

Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în BMW X5 E70 este siguranța F111 și F113 în cutia de siguranțe din portbagaj.

Schema cutiei de siguranțe a bordului

Se află sub compartimentul pentru obiecte.

Nr	Amperaj [A]	Descriere
1		Releu motor ventilator compresor amortizor
2		Releu ștergător spate
3		Releu motor ștergător față
F1	20A	–
F2	10 A	Motor blocare compartiment portbagaj
F3	7,5A	–
F4	10 A	Modul control motor (ECM)
F5	10 A	–
F6	10 A	–
F7	5A	–
F8	7,5A	–
F9	15A	Claxon
F10	5A	–
F11	20A	–
F12	10 A	Modul control funcție coloana volan
F13	15A	Modul control transmisie (TCM)
F14	10 A
F15	10 A	Manetă cutie de viteze
F 16	7,5A	Comutator electric geam
F17	7,5A	–
F18	7,5A	–
F19	5A	–
F20	–	–

F21	30A	Geam încălzit spate
F22	–	–
F23	40A	–
F24	40A	Sistem de direcție activ
F25	30A	–
F26	30A	Pompă spălare faruri
F27	15A	Închidere centralizată
F28	15A	Închidere centralizată
F29	40A	Geamuri electrice spate
F30	30A	Închidere centralizată
F31	40A	Geamuri electrice spate
F32	40A	Compresor suspendat
F33	30A	–
F34	30A	–
F35	30A	Gestionare motor
F36	30A	Gestionare motor
F37	30A	Motor ștergător spate
F33	30A	–
F39	40A	–
F40	30A	Modul control Sistem antiblocare roți (ABS)
F41	7,5A
F42	30A	Gestionare motor
F43	30A	Gestionare motor
F44	30A	Motor ștergător față

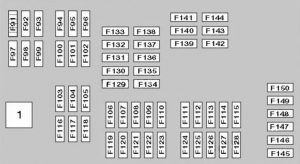

Portbagaj

Nr	Amperaj [A]	Descriere
1		Releu de deconectare a circuitului
F91	30A / 40A	–
F92	25A	Modul control al cutiei de distribuție
F93	40A	–
F94	30A	(30A) Modul control al frânei de parcare
F95	30A / 40A	–
F96	40A	–
F97	20A	–
F98	15A / 20A	–
F99	40A	(40A) Modul control deschidere / închidere portbagaj spate
F100	20A	–
F101	30A	–
F102	30A	–
F103	30A	(30A) Amplificator ieșire dispozitiv audio
F104	–	–
F105	30A	–
F106	7,5A	–
F107	10 A	–
F108	5A	–
F109	10 A	Receptor sistem navigație
F110	7,5A	–
F111	20A	Brichetă (priză principală scrumieră)
F112	5A	–
F113	20A	Brichetă (consolă centrală cotieră)
F114	5A	–
F115	–	–
F116	20A	Priză remorcă
F117	20A	–
F118	20A	–
F119	5A	Modul control multimedia

F120	5A	Modul control activ suspensie
F121	5A	Modul control deschidere / închidere hayon spate
F122	–	–
F123	–	–
F124	5A	Cutia de siguranțe / placă releu consolă
F125	5A	Modul control cutie distribuție
F126	5A	–
F127	–	–
F128	–	–
F129	5A	–
F130	–	–
F131	5A	–
F132	7,5A	–
F133	–	–
F134	5A	Modul control funcție coloana volan
F135	20A	Modul control deschidere / închidere hayon spate
F136	5A	–
F137	5A	Sistem navigație
F138	–	–
F139	20A	–
F140	20A	Modul control teatru maritim, față stânga
F141	20A	Modul control încălzire scaun, față dreapta
F142	20A	Modul control multimedia
F143	25A	Modul control remorcă
F144	5A	Modul control remorcă
F145	10 A	Motor asistat închidere uși, față dreapta
F146	10 A	Motor asistat închidere uși, față stânga
F147	10 A	Motor asistat închidere uși, spate stânga
F148	10 A	Motor asistat închidere uși, spate dreapta
F149	5A	Comutator multifuncțional scaun, față stânga
F150	5A	Comutator multifuncțional scaun, față dreapta

Siguranțe pe baterie

Se află pe baterie în portbagaj, sub căptușeală.

Nr	Descriere
F171	(100A)
F172	(100A)
F173	(250A) Bloc siguranțe pe bord
F174	–
F175	–
F176	(80A) Releu de control al mișcării valvei

Bloc siguranțe cu releu și siguranțe în compartiment motor

Nr	Descriere
1	Bloc electronic de control al motorului
2	Releu de control al mișcării valvei
F1	(40A) Releu de control al mișcării valvei

Unele relee pot fi de asemenea poziționate sub tapițerie, în portbagaj. De exemplu, releul pompei compresorului, releul pompei amortizorului pneumatic.

Variante de dispunere a siguranțelor pe care le vei găsi lângă cutia de siguranțe din portbagajul mașinii tale.​​

Simbol	Număr
	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129

	1, 17, 18, 41, 98, 126
	4
	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
	4, 7, 35, 36, 38, 42, 43
	137, 142
	10, 39
	99, 121
	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
	111, 113, 115, 118
