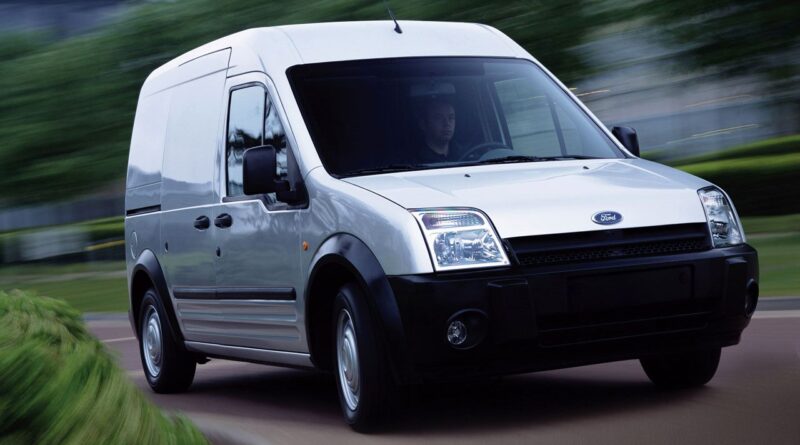

Ford Transit Connect (2002-2009) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Siguranță brichetă (priză de alimentare) în Ford Transit Connect (2002-2009) este siguranța 143 în cutia de siguranțe centrală.

Cutia de siguranțe în compartiment motor

Nr	Amp [A]	Descriere
1	40	Cutia de siguranțe centrală
2	30	Ventilator răcire dublu – siguranță secundară
3	30	Cutia de siguranțe centrală
4	60	Parbriz încălzit
5	40	Ventilator răcire simplu – siguranță principală
5_A	50	Ventilator răcire dublu – siguranță principală
6	60	Bujiile incandescente
7	40	Cutia de siguranțe centrală
8	20	Cheie aprindere
9	20	Modul control motor
10	10	Senzor tensiune baterie; Conector magistrală date.
11	20	Încălzitor combustibil
12	20	Electrovalvă demaror
13	30	Pompă ABS
14	10	Supapă PCV; Supapă VCV.

15	10	Faruri de întâlnire, partea stângă
16	10	Faruri de întâlnire partea stângă
17	10	Faruri de întâlnire partea dreaptă
18	10	Putere PCM; Senzor viteză vehicul.
19	20	Faruri de zi (lumini de poziție)
20	1	PCM
21	20	Pompă condensator
22	20	Faruri de zi (faruri de întâlnire)
23	20	Supape ABS
24	10	Monitorizare bujii încălzitoare (motoare Diesel)
25	10	Faruri de drum partea dreaptă
26	10	Electrovalvă compresor aer condiționat
27	10	Senzor, actuatori, bobine releu
28	20	Proiectoare de ceață
29	20	Faruri de întâlnire (prin releu faruri de drum)
64	30	Motor ventilator încălzitor
65	7,5	Parbriz încălzit

Cutia de siguranțe centrală

Nr	Amp [A]	Descriere
130	15	Putere flash GEM
131	5	Oglindă de putere
132	10	Comutator lumină (30); GEM VBAT Iluminare exterioară.
133	–	Neutilizat
134	–	Neutilizat
135	10	Comutator faruri; Faruri de zi
136	15	Claxon
137	7,5	Radio; Set de semnalizatoare.
138	–	Neutilizat
139	–	Neutilizat
140	–	Neutilizat
141	10	Becuri de rezervă; Duze încălzite pentru ștergător față.
142	15	Lumini de stop
143	20	Brichetă; Punct de alimentare auxiliar față.
144	–	Neutilizat
145	–	Neutilizat
146	20	Motor ștergător față
147	10	Scaune față încălzite
148	7,5	GEM VBAT; Recirc / ICL (30-).
149	–	Neutilizat
150	–	Neutilizat
151	15	Radio (memorie și alimentare); Modul BTVC.
152	7,5	Climatizare; Asistență la parcare.
153	7,5	Iluminare interioară și economisire baterie.
154	–	Neutilizat
155	–	Neutilizat

156	7,5	Faruri laterale – partea dreaptă
157	7,5	Iluminarea plăcuței de înmatriculare
158	7,5	Comutator lumină; Senzor ploaie.
159	–	Neutilizat
160	–	Neutilizat
161	7,5	Sistem antiblocare roți (ABS); ESP; Senzor unghi direcție.
162	7,5	Modul control airbag; Indicator PADI.
163	20	Bloc GEM VBATT
164	–	Neutilizat
165	–	Neutilizat
166	25	Geamuri față controlate electric
167	7,5	Oglinzi încălzite; Parbriz spate încălzit.
168	10	Faruri de zi; Lumini de poziție; Iluminarea plăcuței de înmatriculare.
169	20	Al doilea punct de alimentare
170	–	Neutilizat
171	–	Neutilizat
172	–	Neutilizat
173	–	Neutilizat
174	20	Presofon spate, Ștergător manual Transco
175	7,5	Faruri laterale – partea stângă
176	–	Neutilizat
177	–	Neutilizat
178	25	Parbriz spate încălzit
179	7,5	Set semnalizatoare; PATS; Pedala accelerației.
180	20	Ștergător față și spate
181	–	Neutilizat
182	–	Neutilizat

Ford Transit Connect (2009-2013) – schema cutiei de siguranțe

Anul producției: 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Ford Transit Connect (2009-2013) este siguranța 14 în bloc siguranțe în compartiment motor.

Bloc siguranțe în compartiment motor

Nr	Amperi [A]	Descriere
1	15	Modul electronic general (GEM)
2	5	Comutator oglindă retrovizoare exterioară
3	10	Comutator principal lumini, modul electronic general (GEM)
4	–	–
5	–	–
6	–	–
7	15	Modul electronic general (GEM)
8	7,5	Modul control audio (ACM), bord (IC), modul monitorizare presiune pneuri (TPMS)
9	–	–
10	–	–
11	–	–
12	10	Comutator principal lumini
13	15	Comutator poziție pedală frână
14	15	Brichetă pentru trabucuri (față)
15	–	–
16	–	–
17	20	Releu ștergător față, modul electronic general (GEM), motor ștergător parbriz
18	–	–
19	7,5	Modul electronic general (GEM), bord (IC)
20	–	–
21	–	–
22	15	Modul control audio (ACM), modul recunoaștere vocală (SRM)
23	7,5	Comutator climatizare, modul asistență parcare (PAM)
24	7,5	Releu lumini interioare
25	–	–
26	–	–
27	7,5	Lumini de poziție, laterale și de urgență dreapta
28	7,5	Lumini număr înmatriculare
29	10	Comutator principal lumini
30	–	–
31	–	–
32	7,5	Modul sistem antiblocare (ABS), modul senzor unghi direcție
33	7,5	Modul clasificare pasageri (OCSM), indicator dezactivare airbag pasager (PAD), modul control limitări (RCM)

34	20	Modul electronic general (GEM), releu deblocare uși spate
35	–	–
36	–	–
37	25	Comutator principal control geam, releu coborâre geam cu un buton
38	7,5	Oglinzi retrovizoare exterioare, comutator dezghețare
39	–	–
40	15	Punct de alimentare (?)
41	–	–
42	–	–
43	–	–
44	–	–
45	15	Punct de alimentare spate
46	7,5	Lumini de poziție, laterale și de urgență stânga
47	–	–
48	–	–
49	25	Rețele dezghețare lunetă
50	7,5	Modul electronic general (GEM), bord (IC), transmițător-receptor antifurt pasiv, modul monitorizare presiune pneuri (TPMS)
51	20	Modul electronic general (GEM), comutator ștergător / spălător parbriz, grupuri motor ștergător spate
52	–	–
53	–	–
Releu
R1	–	–
R2	–	–
R3	–	–
R4	–	Lumină interioară
R5	–	Ștergător față
R6	–	Intrare faruri de întâlnire
R7	–	Dezghețare lunetă
R8	–	–
R9	–	Deblocare uși spate
R10	–	–
R11	–	Motor ventilator
R12	–	–
R13	–	–

Cutia de siguranțe în compartiment motor

Ford Transit Connect – schema siguranțelor – compartiment motor

Nr	Amperi [A]	Descriere
1	–	–
2	40	Siguranțe (habitaclu) nr: 12, 13, 17, 37, 51
3	20	Cheie aprindere
4	20	Releu pompă combustibil
5	10	Keep Alive Power (PCM), electromagnet control deblocare rezervor emisii vapori (EVAP)
6	15	Generator, conector date (DLC)
7	10	Releu lumini marsarier
8	15	Releu faruri de întâlnire
9	40	Siguranțe (habitaclu): nr. 1, 2, 3, 14
10	30	Siguranțe (habitaclu): nr. 7, 19, 22, 25, 34, 40, 45
11	30	Releu demaror
12	30	Modul sistem antiblocare roți (ABS)
13	30	Releu motor ventilator
14	10	Releu putere modul control grup propulsor (PCM)
15	20	Modul sistem antiblocare roți (ABS)
16	30	Releu control ventilator viteză joasă
17	50	Releu control ventilator viteză mare
18	20	Releu lumini de zi, releu întrerupere faruri de întâlnire
19	20	Modul monitorizare presiune pneuri (TPMS)
22	10	Injectoare combustibil, modul control grup propulsor (PCM)
23	10	Far de întâlnire dreapta
24	10	Releu ambreiaj climatizare
25	10	Far de întâlnire stânga
26	10	Electrovalvă aer rezervor emisii vapori (EVAP), sondă lambda încălzită (HO2S), releu lumini marsarier, recirculare gaze evacuare (EGR), motor pas cu pas, senzor debit masic / temperatură aer admisie (MAF / IAT), senzor poziție cutie (TR), întrerupător poziție pedală, manetă cutie podea

27	–	–
28	15	Modul control grup propulsor (PCM)
29	15	(Bobină pe conector)
35	10	Modul control grup propulsor (PCM)
Releu
R1	–	Aprindere
R2	–	–
R3	–	–
R4	–	Control ventilator (max.)
R5	–	–
R6	–	Lumină marsarier
R7	–	Pompă combustibil
R8	–	Faruri de întâlnire
R9	–	Alimentare modul control grup propulsor (PCM)
R10	–	Control ventilator (min.)
R11	–	Demaror
R12	–	Lumini de zi (DRL)
R13	–	Faruri de întâlnire
R14	–	Ambreiaj climatizare
R15	–	–
R16	–	–
R17	–	–
Diodă
D1	–	Ventilator răcire
D2	–	Pompă combustibil
D3	–	Start

Schema cutiei de siguranțe și releelor – Ford Transit Connect

Se referă la vehiculele produse în anii:

2014, 2015.

Habitaclu partea pasagerului

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F56	20A	Pompă combustibil
F57	–	Neutilizat
F58	–	Neutilizat
F59	5A	Receptor-transmițător pasiv al sistemului antifurt
F60	10 A	Lampă iluminare interioară Set de întrerupătoare ușa partea șoferului Lampă în compartiment port-objete. Grup de întrerupătoare în consola aeriană
F61	–	Neutilizat
F62	5A	Ștergătoare parbriz automate cu oglindă interioară auto-întunecată
F63	–	Neutilizat
F64	–	Neutilizat
F65	10 A	Deblocare hayon spate
F66	20A	Dublă închidere și deblocare releu uși față
F67	7,5 A	SYNC Modul interfață display față Modul sistem de poziționare globală
F68	–	Neutilizat
F69	5A	Set de semnalizatoare bord
F70	20A	Releu bloc central
F71	10 A	Cap de control încălzire (climatizare manuală) Dublă reglare automată a temperaturii

Număr	Ampere [A]	Descriere
F72	7,5 A	Modul volan
F73	7,5 A	Conector magistrală date. Indicator menținere baterie
F74	15A	Far faruri de întâlnire
F75	15A	Far față proiectoare de ceață
F76	10 A	Lampă marșarier
F77	20A	Pompă ștergător parbriz
F78	5A	Neutilizat
F79	15A	Unitate audio; Sistem navigație DVD; Ecran tactil; Comutator lumini de avarie; Comutator blocare uși.
F80	–	Neutilizat
F81	5A	Trapă electrică. Senzor mișcare interior.
F82	20A	Pompă ștergător parbriz (siguranță de masă)
F83	20A	Bloc central (siguranță de masă)
F84	20A	Dublă blocare (siguranță la masă)
F85	7,5 A	Aprindere
F86	10 A	Modul airbag; Sistem clasificare pasageri; Indicator dezactivare airbag pasager.
F87	–	Neutilizat
F88	25A	Alimentare modul control caroserie KL30
F89	–	Neutilizat

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	–	Neutilizat
F2	–	Neutilizat
F3	–	Neutilizat
F4	–	Neutilizat
F5	–	Neutilizat
F6	–	Neutilizat
F7	40A	Sistem antiblocare roți (ABS)
F8	30A	Controlul stabilității
F9	30A	Geam spate încălzibil
F10	40A	Motor ventilator
F11	20A	Punct de alimentare suplimentar al consolei spate; Punct de alimentare suplimentar al compartimentului de încărcare (doar furgon, vehicule cu sistem Start/Stop).
F12	30A	Modul control al grupului propulsor
F13	30A	Releu demaror
F14	40A	Parbriz încălzibil (dreapta)
F15	20A	Punct de alimentare suplimentar al compartimentului de încărcare (doar furgon, vehicule fără sistem Start/Stop); Punct de alimentare suplimentar al portbagajului (Tourneo, vehicule fără sistem Start/Stop).
F 16	40A	Parbriz încălzibil (stânga)
F17	20A	Punct de alimentare suplimentar al consolei
F18	–	Neutilizat
F19	5A	Sistem antiblocare roți (ABS); Controlul stabilității.
F20	15 A	Claxon
F21	5A	Comutator lumină de stop
F22	15 A	Sistem monitorizare baterie (doar motor 1.6 GTDI)
F22	10 A	Tensiune de alimentare (doar motor 2,5 l al modulului control al grupului propulsor)
F23	5A	Bobine releu
F24	–	Neutilizat
F25	10 A	Oglinzi electrice (fără controlul ușii)
F26	5A	Alimentare bobină releu control motor (doar motor 2,5 l)
F27	15 A	Ambreiaj climatizare
F28	25A	Geam electric spate (fără controlul ușii)
F29	25 A	Parbriz (fără controlul ușii)
F30	5A	Ieşire comutator aprindere poziția II (doar furgon)
F31	–	Neutilizat
F32	15 A	Modul control motor

Număr	Ampere [A]	Descriere
F33	10 A	Modul control motor
F34	10 A	Injectoare combustibil
F35	15A	Încălzitor filtru
F36	10 A	Modul control motor (doar motor DV6 și Fox)
F36	5A	Protecție activă grilă (doar motor 1.6 GTDI și 2.5L)
F37	5A	Modul control asistență parcare (doar furgon)
F38	15 A	Modul control motor; Modul control cutie.
F39	–	Neutilizat
F40	5A	Asistență electronică la condus
F41	20A	Modul control caroserie
F42	15 A	Ștergător lunetă spate
F43	15 A	Scaun față încălzit (doar station wagon)
F44	15 A	Modul control faruri
F45	10 A	Duză încălzită ștergător
F46	40A	Ștergător parbriz
F47	7,5 A	Oglindă exterioară încălzită (fără control ușă)
F48	2 5 A	Modul control caroserie
Releu
R1		Neutilizat
R2		Claxon
R3		Neutilizat
R4		Neutilizat
R5		Ștergător lunetă spate
R6		Neutilizat
R7		Parbriz încălzibil
R8		Întârziere accesorii
R9		Neutilizat
R10		Demaror
R11		Cuplaj climatizare
R12		Ventilator răcire
R13		Motor ventilator
R14		Control electronic motor
R15		Lunetă încălzibilă
R16		Aprindere

Portbagaj

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	10 A	Încălzire, ventilație și climatizare spate
F2	25A	Regulator scaun partea șoferului
F3	25A	Modul ușă partea șoferului
F4	25A	Modul ușă partea pasagerului
F5	–	Neutilizat
F6	25A	Control ușă spate stânga
F7	25A	Control ușă spate dreapta
F8	–	Neutilizat
F9	–	Neutilizat
F10	–	Neutilizat
F11	–	Neutilizat
F12	–	Neutilizat
F13	–	Neutilizat
F14	–	Neutilizat
F15	–	Neutilizat
F 16	–	Neutilizat
F17	–	Neutilizat
F18	–	Neutilizat
F19	–	Neutilizat
F20	–	Neutilizat
F21	–	Neutilizat
F22	–	Neutilizat
F23	–	Neutilizat
F24	–	Neutilizat
F25	40A	Motor ventilator spate
F26	40A	Accesoriu. Modul remorcă remorcă

Număr	Ampere [A]	Descriere
F27	–	Neutilizat
F28	–	Neutilizat
F29	5A	Cameră spate
F30	5A	Asistență parcare
F31	–	Neutilizat
F32	–	Neutilizat
F33	–	Neutilizat
F34	15A	Scaun partea șoferului încălzit
F35	15A	Scaun partea pasagerului încălzit
F36	–	Neutilizat
F37	20A	Putere jaluzea parasolară
F38	–	Neutilizat
F39	–	Neutilizat
F40	7,5 A	Alimentare aprindere modul încălzire, ventilare și climatizare spate
F41	–	Neutilizat
F42	–	Neutilizat
F43	–	Neutilizat
F44	–	Neutilizat
F45	–	Neutilizat
F46	–	Neutilizat
Releu
R1		Aprindere
R2		Motor încălzire, ventilare și climatizare spate
R3		Neutilizat
R4		Neutilizat
R5		Neutilizat
R6		Neutilizat

Schema cutiei de siguranțe și relee – Ford Transit Connect

Se referă la vehiculele produse în anii:

2016, 2017.

Compartiment pasageri

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F56	20A	Pompă combustibil.
F57	–	Neutilizat.
F58	–	Neutilizat.
F59	5A	Transmițător-receptor pasiv al sistemului antifurt.
F60	10 A	Lampă interioară. Set de întrerupătoare ușă partea șoferului. Lampă în compartiment port-objete. Grup de întrerupătoare în panoul de ventilare.
F61	20A	Neutilizat (de rezervă).
F62	5A	Ștergătoare parbriz automate. Oglindă retrovizoare cu auto-întunecare.
F63	–	Neutilizat.
F64	–	Neutilizat.
F65	10 A	Deblocare hayon spate.
F66	20A	Releu blocare și deblocare uși față.
F67	7,5 A	SINCR. Modul interfață display față. Modul sistem de poziționare globală.
F68	–	Neutilizat.
F69	5A	Set de semnalizatoare bord.
F70	20A	Releu bloc central.
F71	10 A	Cap de control încălzire (climatizare manuală). Control automat dublu al temperaturii.
F72	7,5 A	Modul volan.

Număr	Ampere [A]	Descriere
F73	7,5 A	Conectorul magistralei de date. Semnalizator de menținere a bateriei.
F74	15A	Farul farurilor de întâlnire.
F75	15A	Far față proiectoare de ceață.
F76	10 A	Bec de marșarier.
F77	20A	Pompă de ștergător parbriz.
F78	5A	Aprindere.
F79	15A	Unitate audio. sistem navigație DVD. Ecran tactil. Comutator lumini de avarie. Comutator închidere uși.
F80	–	Neutilizat.
F81	5A	Trapă electrică.
F81	5A	Senzor de mișcare interior.
F82	20A	Pompă de ștergător parbriz.
F83	20A	Bloc central.
F84	20A	Alimentare deblocare DD FF (siguranță de masă). Dublă blocare DD FF (siguranță de masă).
F85	7,5 A	Aprindere.
F86	10 A	Modul sistem airbag. Sistem clasificare pasageri. Indicator dezactivare airbag pasager.
F87	–	Neutilizat.
F88	–	Neutilizat.
F89	–	Neutilizat.

Compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	–	Neutilizat.
F2	–	Neutilizat.
F3	–	Neutilizat.
F4	–	Neutilizat.
F5	–	Neutilizat.
F6	–	Neutilizat.
F7	40A	Sistem antiblocare roți (ABS).
F8	30A	Control stabilitate.
F9	30A	Geam spate încălzit.
F10	40A	Motor ventilator.
F11	20A	Punct de alimentare suplimentar al panoului spate. Punct de alimentare suplimentar în compartimentul de încărcare.
F12	30A	Modul control sistem transmisie.
F13	30A	Releu demaror.
F14	40A	Parbriz încălzit partea dreaptă.
F15	20A	Punct de alimentare suplimentar în compartimentul de încărcare. Punct de alimentare suplimentar în portbagaj.
F 16	40A	Parbriz încălzit.
F17	20A	Punct de alimentare suplimentar al panoului de control.
F18	40A	Accesoriu – doar furgon.
F19	5A	Sistem antiblocare roți (ABS). Control stabilitate.
F20	15 A	Claxon.
F21	5A	Comutator lumină de stop.
F22	15 A	Sistem monitorizare baterie – doar motor 1.6 GTDI.
F22	10 A	Tensiune alimentare – modul control sistem transmisie doar motor 2,5 L.
F23	5A	Bobine releu.
F24	–	Neutilizat.
F25	25 A	Controler uși (doar furgon).
F26	5A	Alimentare bobină releu control motor – doar motor 2,5 l.
F27	15 A	Ambreiaj climatizare.
F28	25 A	Geam electric spate.
F29	25A	Geam electric față.
F30	5A	Ieșire comutator aprindere poziția II (doar furgon).
F31	15 A	Comutator lumini plafon taxi.
F32	15 A	Modul control motor.
F33	10 A	Modul control motor.

Număr	Ampere [A]	Descriere
F34	10 A	Bancă injectoare.
F35	15 A	Puterea vehiculului 4.
F36	5A	Deschidere activă a grilei – doar motor 1,6 GTDI și 2,5 l.
F37	5A	Releu de economisire a bateriei.
F38	15 A	Modul control motor. Modul control transmisie.
F39	10 A	Conector bloc taxi.
F40	5A	Asistență electronică la direcție.
F41	20A	Modul control caroserie.
F42	15A	Ștergător lunetă.
F43	15 A	Scaun față încălzit – Van.
F43	20A	Accesorii – Van.
F44	15 A	Modul control faruri.
F44	5A	Comutator climatizare – Taxi.
F45	10 A	Oglindă retrovizoare exterioară controlată electric – fără controler ușă.
F46	40A	Ștergător parbriz.
F47	7,5 A	Oglindă retrovizoare exterioară încălzită – fără controler ușă.
F48	25 A	Modul control caroserie.
Releu
R1		Neutilizat.
R2		Claxon.
R3		Releu de economisire a bateriei.
R4		Lunetă încălzită.
R5		Ștergător lunetă.
R6		Neutilizat.
R7		Parbriz încălzit.
R8		Întârziere accesorii. Alimentare DCU (furgon).
R9		Ștafetă – Van.
R10		Demaror.
R11		Ambreiaj climatizare.
R12		Ventilator răcire.
R13		Motor ventilator.
R14		Control electronic motor.
R15		Neutilizat.
R16		Aprindere.

Portbagaj

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	10 A	Încălzire spate, ventilație și climatizare.
F2	25A	Reglarea scaunului partea șoferului.
F3	25A	Modulul ușii partea șoferului.
F4	25A	Modulul ușii partea pasagerului.
F5	–	Neutilizat.
F6	25A	Controler ușă spate stânga.
F7	25A	Controler ușă spate dreapta.
F8	–	Neutilizat.
F9	–	Neutilizat.
F10	–	Neutilizat.
F11	–	Neutilizat.
F12	–	Neutilizat.
F13	–	Neutilizat.
F14	–	Neutilizat.
F15	–	Neutilizat.
F 16	–	Neutilizat.
F17	–	Neutilizat.
F18	–	Neutilizat.
F19	–	Neutilizat.
F20	–	Neutilizat.
F21	–	Neutilizat.
F22	–	Neutilizat.
F23	–	Neutilizat.
F24	–	Neutilizat.
F25	40A	Motor ventilator spate.
F26	40A	Accesoriu. Modul de remorcare remorcă.

Număr	Amperi [A]	Descriere
F27	40A	Taxi.
F28	–	Neutilizat.
F29	5A	Cameră spate.
F30	5A	Asistență parcare.
F31	–	Neutilizat.
F32	–	Neutilizat.
F33	–	Neutilizat.
F34	15 A	Scaun partea șoferului încălzit.
F35	15A	Scaun partea pasagerului încălzit.
F36	–	Neutilizat.
F37	20A	Putere perdele parasolare.
F38	10 A	Taxi.
F39	–	Neutilizat.
F40	7,5 A	Încălzire spate. Alimentare aprindere modul ventilare și climatizare.
F41	10 A	Conector taxi.
F42	20A	Conector taxi.
F43	–	Neutilizat.
F44	–	Neutilizat.
F45	–	Neutilizat.
F46	–	Neutilizat.
Releu
R1		Aprindere.
R2		Motor încălzire spate, ventilare și climatizare. Motor ventilare și climatizare.
R3		Neutilizat.
R4		Neutilizat.
R5		Neutilizat.
R6		Neutilizat.

Ford Transit Connect (2019-2020…) – schema cutiei de siguranțe

Anul producției: 2018, 2019.

Siguranțele prizei brichetă (priza de alimentare) în Ford Transit Connect sunt siguranțele # 10 (priză de alimentare suplimentară în consola spate), # 11 (priză de alimentare suplimentară în consola centrală), # 20 (Priză de alimentare auxiliară) și # 21 (Priză de alimentare auxiliară spate) în blocul siguranțe din compartiment motor.

Schema blocului siguranțe din habitaclu

Poziția blocului siguranțe

Se află în habitaclu sub sertar.

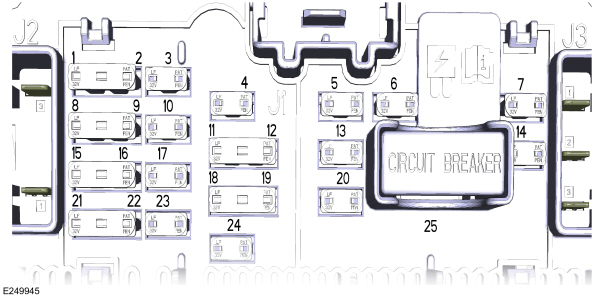

Schema blocului siguranțe

Atribuirea siguranțelor în habitaclu (2019-2020)

Nr	Amperi [A]	Descriere
Nr	Amperi [A]	Descriere
1	5A	Modul control limite
2	5A	Senzor temperatură și umiditate în vehicul; Motor ventilator spate.
3	10 A	Modul control asistență parcare
4	10 A	Comutator aprindere; Comutator aprindere cu buton.
5	20A	Închidere centralizată
6	10 A	Invertor curent continuu; Bloc ușă partea șoferului; Comutator alimentare oglindă exterioară.
7	30A	Control ușă partea șoferului
9	5A	Oglindă retrovizoare cu funcție de întunecare automată; Cameră asistență parcare față; Indicator dezactivare airbag partea pasagerului.
10	10 A	Modul control limite
11	5A	Modul unitate control telematică

Nr	Amperi [A]	Descriere
12	5A	Alarmă antifurt
13	15A	Deblocare
14	30A	Controlul ușilor pentru pasageri
15	10 A	Modul control energie baterie
17	15A	Control vocal; Display informativ și de divertisment; Cititor CD.
18	7,5A	Modul încărcare wireless pentru accesorii
19	7,5A	Semnalizator acustic cu suport baterie
20	10 A	Claxon de siguranță
21	7,5A	Control climatizare
22	7,5A	Interfață date; Bord.
23	20A	Unitate audio
25	30A	Geamuri electrice

Cutia de siguranțe din compartiment motor

Poziția cutiei de siguranțe

Schema bloc siguranțe

Atribuirea siguranțelor în compartiment motor (2019-2020)

Nr	Amperi [A]	Descriere
Nr	Amperi [A]	Descriere
4	20A / 25A	Ventilator răcire (benzină, 20 A); Senzor apă în combustibil (Diesel, 25 A).
6	15A	Ștergător parbriz
7	15A	Ștergător parbriz
8	15A	Pompă spălător lunetă
9	10 A	Deblocare hayon spate; Deblocare hayon.
10	20A	Priză alimentare suplimentară în consola spate
11	20A	Priză alimentare suplimentară în consola centrală
12	5A	Senzor ploaie
13	20A	Ștergător lunetă
16	20A	Parasolar
17	15A	Bloc coloană direcție
19	10 A	Deblocare ușă stânga
20	20A	Punct alimentare auxiliar
21	20A	Puncte alimentare auxiliare spate
22	5A	Port USB
25	20A	Modul control dozare (motorină)
26	20A	Modul control dozare (motorină)
27	15A	Modul control dozare (motorină)
28	15A	Modul control cutie (motorină)
29	50A	Bujiuțe încălzire (motorină)
31	20A	Far Faruri de întâlnire dreapta
32	10 A	Comutator lumină de stop
33	30A	Scaun șofer cu suport
34	40A	Invertor curent continuu / alternativ
35	50A	Bujiuțe încălzire (motorină)
37	10 A	Conexiune modificată vehicul
38	10 A	Interfață date
39	20A	Încălzire auxiliară pe combustibil
40	40A	Motor ventilator spate
41	60A	Sistem antiblocare roți (ABS); ESP.
42	40A	Conexiune modificată vehicul
43	15A	Martor stare – taxi
44	5A	Faruri
45	30A	Modul uși spate dreapta

Nr	Amperes [A]	Descriere
46	40A	Controler caroserie
47	40A	Modul de remorcare remorcă
48	20A	Scaune încălzite
49	20A	Far de întâlnire stânga
50	5A	Parasolar
51	30A	Sistem antiblocare roți (ABS); ESP.
52	40A	Element încălzitor al geamului față dreapta
53	10 A	Cuplaj climatizare
55	5A	Modul control cutie automată
56	5A	Sistem antiblocare roți (ABS); ESP.
57	10 A	Conexiune modificată vehicul
58	10 A	Modul control sistem tracțiune
60	20A	Conexiune modificată vehicul
61	15A	Sistem informații unghi mort; Cameră asistență parcare față; Cameră marșarier.
62	20A	Controler caroserie
63	10 A	Conexiune modificată vehicul
64	5A	Reglare faruri
65	5A	Asistență electronică direcție
66	5A	Modul control dozare (motorină); Bujii incandescente (motorină); Modul control sistem tracțiune (motorină).
67	20A	Modul control sistem tracțiune
68	20A	Modul control sistem tracțiune
69	15A	Modul control sistem tracțiune
70	20A	Modul control sistem tracțiune
73	5A	Senzor debit masic aer și temperatură aer admisie
79	10 A	Oglinzi exterioare încălzite
80	5A	Conexiune modificată vehicul
81	20A	Claxon
82	40A	Element încălzitor al geamului față stânga
83	5A	Duza încălzită pentru spălare parbriz
84	60A	Ventilator răcire
85	30A	Pompă combustibil
86	20A	Demaror
87	60A	Modul bujii incandescente (diesel)
89	40A	Motor ventilator
90	25A	Geam spate încălzit
