Ford Kuga (2008-2022) – cutia de siguranțe

Ford Kuga – schema cutiei de siguranțe

Anul producției: 2008, 2009, 2010, 2011, 2012.

Siguranțe brichetă (prize de alimentare) în Ford Kuga sunt siguranțele 109 în bloc siguranțe în habitaclu.

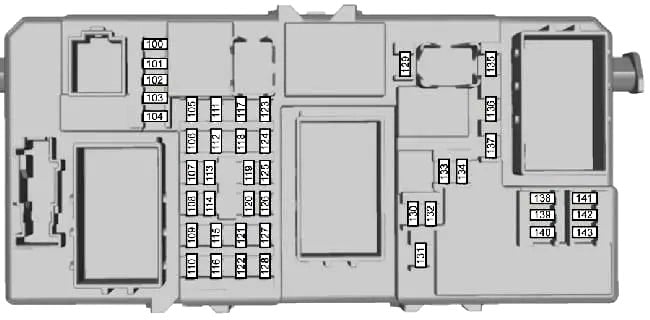

Habitaclu

Se află sub bord, partea pasagerului, sub compartimentul portbagaj.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
100	10	Alimentarea modulelor electronice la tensiunea de aprindere
101	20	Scaun șofer reglabil electric
102	10	Control încălzitor; Receptor telecomandă.
103	10	Alimentarea întrerupătorului de lumini la tensiunea bateriei
104	10	Funcție economisire energie baterie; Iluminare interioară.
105	25	Geam spate încălzit
106	20	Pornire vehicul fără cheie
107	10	Alimentarea bordului la tensiunea bateriei; Diagnosticare OBD.
108	7,5	Accesorii pentru bord (sistem audio și navigație)
109	20	Brichetă, priză alimentare spate suplimentară
110	10	Alimentarea întrerupătorului de lumini la tensiunea de aprindere pentru aprinderea luminilor de zi
111	5	Pompă combustibil (doar Diesel)
111	15	Pompă combustibil (doar benzină)
112	15	Alimentarea modulelor sistemului audio la tensiunea bateriei
113	10	Lumini de zi (lumini de poziție)
114	10	Alimentarea bordului la tensiunea de aprindere; Sistem imobilizare motor.
115	7,5	Alimentarea întrerupătorului de lumini la tensiunea de aprindere
116	20	Proiectoare de ceață
117	7,5	Iluminare plăcuță înmatriculare
118	20	Modul ușă spate stânga
119	15	Priză alimentare suplimentară în portbagaj
119	25	Priză alimentare suplimentară în portbagaj (vehicule cu modul remorcă)

Număr	Amperaj [A]	Descriere
120	20	Modul ușă spate dreapta
121	20	Încălzire scaune față
122	10	Sistem airbag
123	7,5	Oglinzi laterale încălzite
124	7,5	Lumini de poziție, lumini de avarie, lumini spate (partea stângă)
125	7,5	Lumini de poziție, lumini de avarie, lumini spate (partea dreaptă)
126	20	Sistem keyless
127	–	Neutilizat
128	–	Neutilizat
129	20	Ștergător parbriz
130	10	Modul tracțiune integrală
131	15	Ștergător spate
132	15	Lumini frână
133	25	Releu încuietoare centrală, modul ușă partea pasagerului
134	20	Releu încuietoare centrală, modul ușă partea șoferului
135	20	Lumini de zi
136	15	Pompă spălător parbriz, duze încălzite
137	10	Sirena alarmă alimentată de baterie
138	10	Modul control grup propulsor; Pedală accelerație; Cutie automată; Modul electronic funcții keyless.
139	10	Far dreapta
140	10	Far stânga
141	10	Lumină marșarier
142	15	Far dreapta Faruri de întâlnire
143	15	Far stânga Faruri de întâlnire

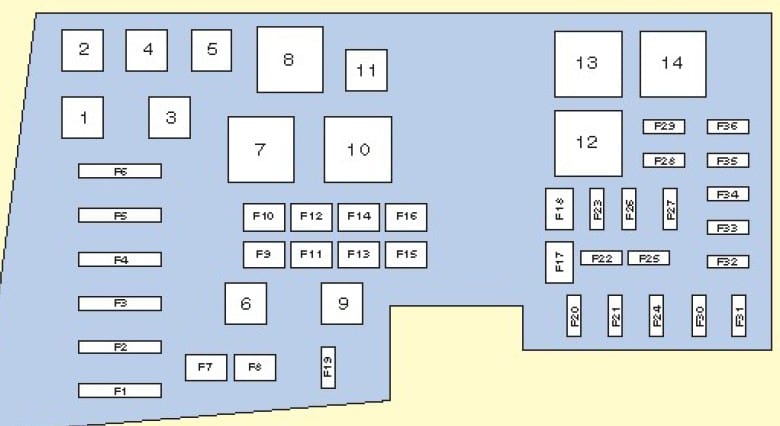

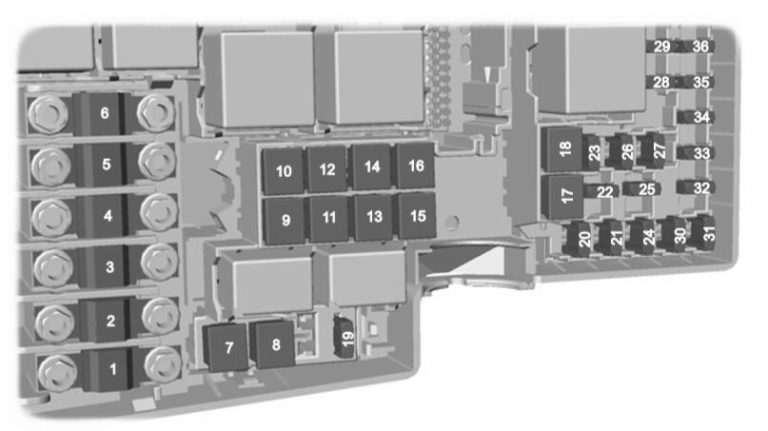

Compartiment motor

Se află lângă baterie.

Număr	Amperaj [A]	Circuite protejate
Număr	Amperaj [A]	Circuite protejate
1	40	Ventilator răcire
2	80	Sistem asistență la direcție
3	60	Alimentare panou de legătură în compartimentul pasagerilor 1
4	60	Alimentare panou de legătură în compartimentul pasagerilor 2
5	80	Încălzitor PTC
6	60	Bujii de aprindere (doar Diesel)
7	30	Pompă sistem ESP
8	20	Supape sistem ESP
9	20	Modul control grup propulsor
10	30	Ventilator sistem încălzire, ventilație și climatizare
11	20	Comutator aprindere
12	40	Releu aprindere 15l
13	20	Electromagnet demaror
14	40	Geam față încălzit partea dreaptă
15	–	Neutilizat
16	40	Geam față încălzit partea stângă
17	–	Neutilizat

Număr	Amperi [A]	Circuite protejate
18	30	Convertizor de putere
19	10	Modul sistem ESP
20	15	Semnal acustic
21	20	Încălzitor suplimentar
22	10	Modul sistem asistență la direcție
23	30	Spray far
24	15	Încălzitor combustibil (Diesel)
25	10	Aprindere, releu
26	15	Cutie automată
27	10	Ambreiaj sistem climatizare
28	10	Monitorizare bujii incandescente (numai Diesel)
29	10	Sistem încălzire, ventilație și climatizare pe două zone
30	3	Modul control grup propulsor
31	10	Senzor sistem inteligent de încărcare a bateriei
32	10	Injectoare (numai benzină)
33	10	Senzori lambda (numai benzină)
34	10	Bobine de aprindere, supape
35	10	Modul control grup propulsor, supape; Supape electromagnetice.
36	10	Modul control grup propulsor

Releu

1. Rezervă
2. Releu claxon
3. Releu lumină marșarier
4. Rezervă
5. Releu încălzitor combustibil
6. Rezervă
7. Releu încălzitor geam față
8. Releu circuite aprindere principale
9. Releu pompă ștergător parbriz
10. Releu motor ventilator încălzitor
11. Releu complet deschis poziție clapetă
12. Releu bujie aprindere
13. Releu demaror
14. Releu control motor

Ford Kuga – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015.

Siguranțele brichetă (prize alimentare) sunt siguranța F61 (brichetă, priză alimentare) în panoul siguranțe bord, siguranțele F15 (brichetă față / priză alimentare), F17 (priză alimentare spate, dacă este prezentă) și F18 (alimentare centrală) în cutia de siguranțe din compartiment motor și siguranța F27 (priză alimentare portbagaj) în cutia de siguranțe din portbagaj.

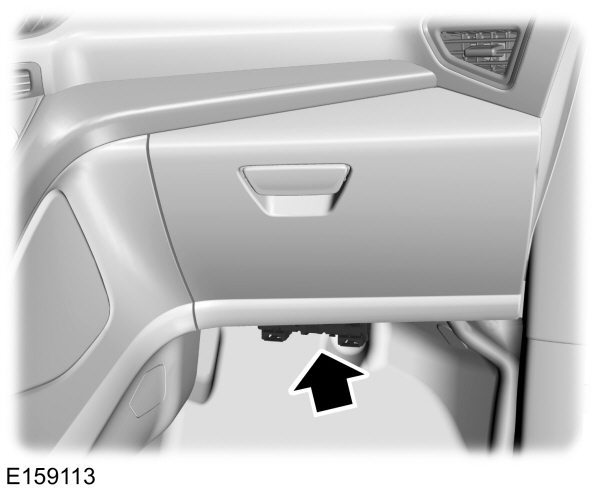

Poziția cutiei de siguranțe

Compartiment pasageri

Panoul siguranțe se află în dreapta sub compartimentul torpedou (îndepărtați fundul compartimentului).

Compartiment motor

Cutia de distribuție a energiei se află în compartiment motor (în stânga).

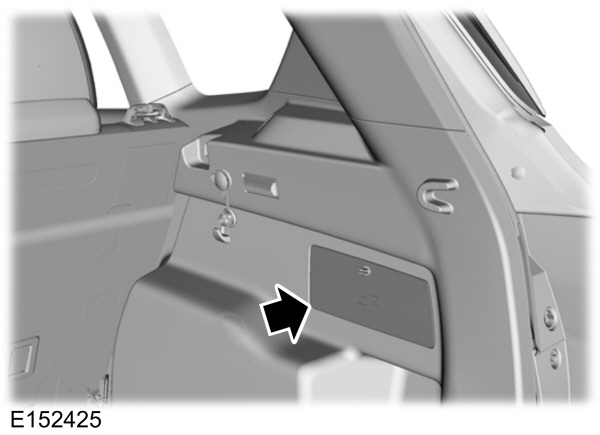

Portbagaj

Panoul siguranțe se află în portbagaj în spatele compartimentului partea pasagerului.

2013

Compartiment pasageri

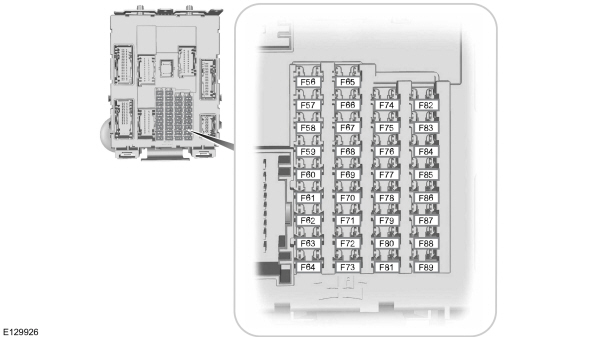

Atribuirea siguranțelor în compartimentul pasageri (2013)

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
56	20A	Alimentarea pompei combustibil; Senzor de masă a aerului.
57	–	Neutilizat
58	–	Neutilizat
59	5A	Dispozitiv de transmisie și recepție pasiv antifurt
60	10 A	Iluminare interioară; Grup comutatoare ușă partea șoferului; Iluminare compartiment torpedou; Grup comutatoare consola plafon.
61	20A	Brichetă; Punct de alimentare.
62	5A	Modul senzor ploaie; Oglindă retrovizoare auto întunecată.
63	–	Neutilizat
64	–	Neutilizat
65	10 A	Deblocare hayon spate
66	20A	Alimentare deblocare ușă partea șoferului; Încuietoare dublă.
67	7,5 A	SYNC®; Display multifuncțional; Modul sistem poziționare globală.
68	–	Neutilizat
69	5A	Tablou de bord instrumente
70	20A	Încuietoare centrală și alimentare deblocare
71	10 A	Unitate control încălzire (climatizare manuală); Reglaj electronic automat temperatură Duel.

Număr	Amperaj [A]	Descriere
72	7,5 A	Modul volan
73	5A	Conector interfață date
74	15A	Alimentare faruri de întâlnire
75	15A	Alimentare proiectoare de ceață
76	10 A	Alimentare lumină marșarier
77	20A	Alimentare spălător parbriz
78	5A	Comutator aprindere, buton pornire
79	15A	Radio; Player DVD navigație; Ecran tactil; Comutator lumini de urgență; Comutator blocare uși.
80	20A	Alimentare trapă
81	5A	Receptor frecvențe radio
82	20A	Releu spălător parbriz
83	20A	Încuietoare centrală
84	20A	Alimentare deblocare mecanism uși; Încuietoare dublă.
85	7,5 A	Comutator aprindere
86	10 A	Modul sistem airbag; Sistem clasificare pasageri; Indicator dezactivare airbag pasager.
87	–	Neutilizat
88	–	Neutilizat
89	–	Neutilizat

Compartiment motor

Atribuirea siguranțelor în cutia de distribuție (2013)

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
F1	–	Neutilizat
F2	–	Neutilizat
F3	–	Neutilizat
F4	–	Neutilizat
F5	–	Neutilizat
F6	–	Neutilizat
F7	40 A**	Sistem antiblocare roți (ABS); Pompă electronică a programului de stabilitate.
F8	30A**	Electrovalvă electronică a programului de stabilitate
F9	–	Neutilizat
F10	40 A**	Motor ventilator încălzitor
F11	–	Neutilizat
F12	30A**	Siguranță releu modul control sistem propulsor
F13	30A**	Releu demaror
F14	25A**	Geam electric spate (fără întrerupător ușă)
F15	20A**	Brichetă față; Priză alimentare.
F16	25A**	Geam față (fără întrerupător ușă)
F17	20A**	Priză alimentare spate
F18	20A**	Priză alimentare centrală
F19	5A*	Sistem antiblocare roți (ABS); Sistem electronic de stabilizare a traiectoriei.
F20	15 A*	Claxon
F21	5A*	Comutator lumină
F22	15 A*	Sistem monitorizare baterie
F23	5A*	Bobine releu
F24	5A*	Modul comutator lumină
F25	10 A*	Oglindă exterioară controlată electric (fără întrerupător ușă)
F26	5A*	Alimentare de urgență
F27	15 A*	Compresor climatizare
F28	10 A*	Alimentare vehicul – injector combustibil
F29	2 5A*	Dezghețare lunetă spate
F30	–	Neutilizat
F31	5A*	Ventilator răcire ulei grup transmisie (specific pentru Orientul Mijlociu)
F32	15 A*	Alimentare vehicul

Număr	Amperaj [A]	Descriere
F33	10 A*	Alimentarea vehiculului 2
F34	10 A*	Alimentarea vehiculului 3
F35	15 A*	Alimentarea vehiculului 4
F36	5A*	Grile active de ventilație
F37	10 A*	Senzor de clasificare pasageri; Alimentarea indicatorului de dezactivare a sistemului airbag partea pasagerului.
F38	5A*	Modul control motor; Alimentarea aprinderii modulului control transmisie.
F39	5A*	Lumini de zi; Alimentarea aprinderii modulului control faruri.
F40	5A*	Asistență electronică la direcție
F41	20A*	Modul control sisteme controler caroserie
F42	15 A*	Spălător lunetă spate
F43	15 A*	Faruri
F44	15 A*	Proiectoare de ceață față pentru condus de zi
F45	–	Neutilizat
F46	50A**	Module inteligente motor ștergător
F47	–	Neutilizat
F48	5A*	Tastatură
R1	–	Neutilizat
R2	Microreleu	Claxon
R3	–	Ventilator răcire ulei grup transmisie (specific pentru Orientul Mijlociu)
R4	–	Proiectoare de ceață față pentru condus de zi
R5	–	Neutilizat
R6	–	Neutilizat
R7	–	Neutilizat
R8	Mini releu	Releu auxiliar întârziat
R9	–	Neutilizat
R10	Mini releu	Releu demaror
R11	Microreleu	Compresor climatizare
R12	Releu de putere	Ventilator răcire
R13	Mini releu	Ventilator încălzitor
R14	Mini releu	Releu control motor
R15	Releu de putere	Lunetă încălzită
R16	Releu de putere	Aprindere 15
		* Mini siguranțe ** Siguranțe tip cartuș

Portbagaj

Atribuirea siguranțelor în portbagaj (2013)

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
F1	5A	Funcție de deschidere/închidere a ușilor spate fără utilizarea mâinilor
F2	10A	Modul vehicul fără cheie
F3	5A	Mânerele ușilor vehiculului fără cheie
F4	25A	Grup control ușă față stânga
F5	25A	Grup control ușă față dreapta
F6	25A	Grup control ușă spate stânga
F7	25A	Grup control ușă spate dreapta
F8	–	Neutilizat
F9	25A	Motor scaun partea șoferului
F10	–	Neutilizat
F11	5A	Alimentare bobină releu aprindere spate
F12	10A	Sistem încălzire, ventilare și climatizare (vehicule cu sistem Start-Stop)
F13	5A	Grup indicatori (vehicule cu sistem Start-Stop)
F14	7,5A	Afișaj informativ și sistem electronic; Sistem SYNC; Modul sistem satelitar de localizare (vehicule cu sistem Start-Stop).
F15	15A	Grup audio (vehicule cu sistem Start-Stop)
F16	–	Neutilizat
F17	–	Neutilizat
F18	–	Neutilizat
F19	–	Neutilizat
F20	–	Neutilizat
F21	–	Neutilizat
F22	–	Neutilizat
F23	–	Neutilizat

Număr	Amperaj [A]	Descriere
F24	30A	Prize de alimentare suplimentare în curent alternativ / continuu
F24	20A	Prize de alimentare suplimentare spate
F25	25A	Deschidere/închidere electrică a ușilor spate
F26	40A	Accesorii, modul de remorcare al remorcii
F27	20A	Prize de alimentare suplimentare în portbagaj
F28	–	Neutilizat
F29	5A	Sistem de monitorizare a unghiului mort; Senzor cameră față; Sistem de control al vitezei adaptativ; Cameră spate cu sistem de asistență activă la parcare; Semnal de aprindere al modulului de calitate a tensiunii.
F30	5A	Buton sistem de asistență la parcare
F31	–	Neutilizat
F32	5A	Semnal de aprindere al prizei de alimentare suplimentare în curent continuu / alternativ
F33	–	Neutilizat
F34	20A	Scaun șofer încălzit
F35	20A	Scaun partea pasagerului încălzit
F36	–	Neutilizat
F37	–	Neutilizat
F38	–	Neutilizat
F39	–	Neutilizat
F40	–	Neutilizat
F41	–	Neutilizat
F42	–	Neutilizat
F43	–	Neutilizat
F44	–	Neutilizat
F45	–	Neutilizat
F46	10A	Sistem de monitorizare a unghiului mort; Senzor cameră față; Sistem de control al vitezei adaptativ; Cameră spate cu sistem de asistență activă la parcare (vehicule cu sistem Start-Stop).

Releu	Descriere
R1	Neutilizat.
R2	Semnal acustic.
R3	Filtrare filtru antiparticulă.
R4	Neutilizat.
R5	Neutilizat.
R6	Neutilizat.
R7	Parbriz încălzit.
R8	Neutilizat.
R9	Stropitor far.
R10	Demaror
R11	Compresor climatizare.
R12	Ventilator
R13	Motor ventilator.
R14	Modul control motor.
R15	Lunetă încălzită.
R16	Încărcare.

Portbagaj

Atribuirea siguranțelor în portbagaj (2014, 2015)

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
F1	5 A	Modul control funcție deschidere/închidere uși spate fără utilizarea mâinilor.
F2	10 A	Modul vehicul fără cheie.
F3	5 A	Mânere uși vehicul fără cheie.
F4	25 A	Grup control ușă față stânga.
F5	25 A	Grup control ușă față dreapta.
F6	25 A	Grup control ușă spate stânga.
F7	25 A	Grup control ușă spate dreapta.
F8	–	Neutilizat.
F9	25 A	Motor scaun partea șoferului.
F10	–	Neutilizat.
F11	5 A	Alimentare bobină releu aprindere spate.
F12	10 A	Sistem încălzire, ventilație și climatizare – vehicule cu sistem Start-Stop.
F13	5 A	Grup indicatori – vehicule cu sistem Start-Stop.
F14	7,5 A	Afișaj informativ și sistem electronic; Modul SYNC; Modul sistem satelitar de localizare – vehicule cu sistem Start-Stop.
F15	15 A	Grup audio – vehicule cu sistem Start-Stop.
F16	–	Neutilizat.
F17	–	Neutilizat.
F18	–	Neutilizat.
F19	–	Neutilizat.
F20	–	Neutilizat.
F21	–	Neutilizat.
F22	–	Neutilizat.
F23	–	Neutilizat.

Număr	Amperaj [A]	Descriere
F24	30 A	Prize de alimentare suplimentare în curent alternativ/continuu.
F24	20 A	Prize de alimentare suplimentare spate.
F25	25 A	Deschidere/închidere electrică a ușilor spate.
F26	40 A	Accesoriu. Modul de remorcare remorcă.
F27	20 A	Prize de alimentare suplimentare în portbagaj.
F28	–	Neutilizat.
F29	5 A	Monitorizarea unghiului mort; Senzor cameră față; Sistem control viteză adaptiv; Cameră spate cu sistem asistență activă la parcare; Semnal de aprindere modul calitate tensiune.
F30	5 A	Buton sistem asistență parcare.
F31	–	Neutilizat.
F32	5 A	Semnal de aprindere priză de alimentare suplimentară în curent continuu/alternativ.
F33	–	Neutilizat.
F34	20 A	Scaun șofer încălzit.
F35	20 A	Scaun partea pasagerului încălzit.
F36	–	Neutilizat.
F37	–	Neutilizat.
F38	–	Neutilizat.
F39	–	Neutilizat.
F40	–	Neutilizat.
F41	–	Neutilizat.
F42	–	Neutilizat.
F43	–	Neutilizat.
F44	–	Neutilizat.
F45	–	Neutilizat.
F46	10 A	Monitorizarea unghiului mort; Senzor cameră față; Sistem control viteză adaptiv; Cameră spate cu sistem asistență activă la parcare – vehicule cu sistem Start-Stop.

Releu	Descriere
R1	Comutator aprindere.
R2	Neutilizat.
R3	Neutilizat.
R4	Neutilizat.
R5	Neutilizat.
R6	Neutilizat.

Ford Kuga – schema cutiei de siguranțe

Anul producției: 2016, 2017, 2018, 2019.

Siguranțele Brichetă (prize de alimentare) sunt siguranța F61 (Brichetă, priză de alimentare) în panoul de siguranțe al bordului, siguranțele F15 (Brichetă față / priză de alimentare), F17 (priză de alimentare spate, dacă este prezentă în echipare) și F18 (alimentare centrală) a prizei) în panoul de siguranțe din compartiment motor și siguranța F27 (priză de alimentare portbagaj) în panoul de siguranțe din portbagaj.

Poziția panoului de siguranțe

Compartiment pasageri

Panoul de siguranțe se află în dreapta sub compartimentul pentru obiecte (îndepărtați fundul compartimentului).

Compartiment motor

Panoul de distribuție a puterii se află în compartiment motor (în stânga).

Portbagaj

Panoul de siguranțe se află în portbagaj în spatele compartimentului pasagerului.

2016

Compartiment pasageri

Atribuirea siguranțelor în compartimentul pasageri (2016)

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F56	20A	Alimentarea pompei combustibil, senzor masă aer.
F57	—	Neutilizat.
F58	5A	Neutilizat (de rezervă).
F59	5A	Transmițător-receptor antifurt pasiv.
F60	10 A	Lumină interioară; Set întrerupătoare ușă partea șoferului; Iluminare compartiment motor; Grup întrerupătoare în consola plafonului.
F61	20A	Brichetă; Priză alimentare.
F62	5A	Modul senzor ploaie; Modul senzor lumină.
F63	10 A	Modul senzor față; Radar predictiv.
F64	—	Neutilizat.
F65	10 A	Deblocare hayon spate.
F66	20A	Deblocare ușă partea șoferului.
F67	7,5A	SYNC; Display multifuncțional; Modul sistem poziționare globală.
F68	15A	Bloc electronic coloana volan.
F69	5A	Tablou de bord instrumente.
F70	20A	Închidere centralizată și deblocare alimentare.
F71	7,5A	Cap de control încălzire (climatizare manuală); Reglare automată dublă temperatură electronică.

Număr	Amperi [A]	Descriere
F72	7,5A	Conexiune bus date.
F73	7,5A	Modul volan.
F74	15A	Alimentare faruri.
F75	15A	Lumină proiectoare de ceață.
F76	10 A	Lumină marșarier.
F77	20A	Pompă ștergător parbriz.
F78	5A	Aprindere; Buton pornire.
F79	15A	Radio; Panou finisare electronic; Comutator lumini de avarie; Comutator blocare uși.
F80	20A	Alimentare trapă.
F81	5A	Alimentare senzor mișcare interior; Alimentare receptor frecvență radio; Trapă panoramică/deschisă.
F82	20A	Pompă ștergător parbriz.
F83	20A	Închidere centralizată.
F84	20A	Releu blocare/deblocare; Releu hayon spate.
F85	7,5 A	Electronic 15 avansare.
F86	10 A	Modul airbag; Sistem clasificare pasageri; Indicator dezactivare airbag pasager.
F87	15A	Volan încălzit.
F88	25A	Alimentare KL30.
F89	—	Neutilizat.

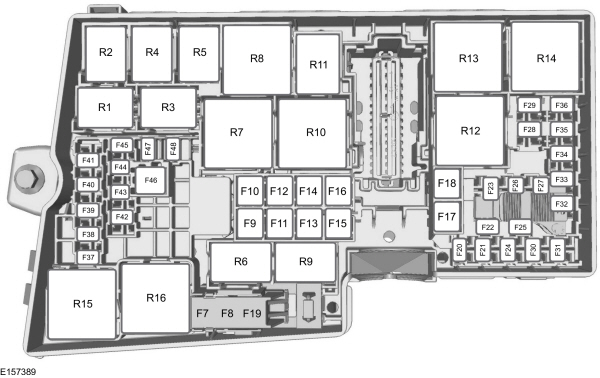

Compartiment motor

Atribuirea siguranțelor în panoul de distribuție (2016)

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F7	50A**	Sistem antiblocare roți (ABS) și pompă a programului electronic de stabilitate.
F8	30 A**	Electrovalvă electronică a programului de stabilitate.
F9	—	Neutilizat.
F10	40A**	Motor ventilator al încălzitorului.
F11	—	Neutilizat.
F12	30 A**	Releu al modulului control al sistemului de transmisie.
F13	30 A**	Releu al demarorului.
F14	25A**	Geam electric spate (fără controlerul ușii).
F15	20A**	Brichetă față sau priză electrică.
F 16	25A**	Geam față (fără controlerul ușii).
F17	20A**	Priză de alimentare spate.
F18	20A**	Priză de alimentare centrală.
F19	5A*	Sistem antiblocare roți (ABS) și program electronic de stabilitate.
F20	15 A*	Claxon.
F21	5A*	Comutator lumină de stop.
F22	15 A*	Sistem de monitorizare a bateriei.
F23	5A*	Bobine releu.
F24	5A*	Modul comutator lumină.
F25	10 A*	Sistem de clasificare a pasagerilor.
F26	2 5A*	Pompă de ulei.
F27	15 A*	Ambreiaj climatizare.
F28	10 A*	Alimentare vehicul – injector combustibil (motor 2,5L).
F29	—	Neutilizat.
F30	10 A*	Geam față parțial încălzit.
F31	—	Neutilizat.
F32	15 A*	Alimentare vehicul (motor 2,0 l și 2,5 l).
F32	10 A*	Alimentare vehicul (motor 1,5 l).
F33	10 A*	Alimentare vehicul 2 (motor 2,0 l și 2,5 l).
F33	15 A*	Alimentare vehicul 2 (motor 1,5L).
F34	10 A*	Alimentare vehicul 3.

Număr	Amperi [A]	Descriere
F35	15 A*	Alimentarea vehiculului 4 (motor 2,0 l și 2,5 l).
F35	10 A*	Alimentarea vehiculului 4 (motor 1,5 l).
F36	5A*	Obloane active.
F37	10 A*	Indicator dezactivare sistem airbag partea pasagerului.
F38	5A*	Modul control motor și alimentare aprindere modul control transmisie.
F39	20A*	Scaun șofer încălzit.
F40	5A*	Servodirecție electronică 15 avansare.
F41	20A*	Alimentare modul control caroserie 15.
F42	15 A*	Ștergător spate.
F43	15 A*	Alimentare modul control faruri.
F44	5A*	Radar predictiv.
F45	20A*	Scaun pasager încălzit.
F46	40A**	Module inteligente motor ștergătoare parbriz.
F47	—	Neutilizat.
F48	5A	Tastatură.
R1	—	Neutilizat.
R2	Microreleu	Claxon.
R3	Microreleu	Releu încălzire geam spate (fără controler ușă);
R4	Microreleu	Proiectoare de ceață față pentru condus ziua.
R5	—	Neutilizat.
R6	—	Neutilizat.
R7	—	Neutilizat.
R8	Releu de putere	Releu accesoriu întârziat.
R9	—	Neutilizat.
R10	Mini releu	Releu demaror.
R11	Microreleu	Cuplaj climatizare.
R12	Releu de putere	Ventilator răcire.
R13	Mini releu	Ventilator încălzitor.
R14	Mini releu	Releu control motor.
R15	Releu de putere	Geam spate încălzit.
R16	Releu de putere	Aprindere 15.
		* Mini siguranțe ** Siguranțe cartuș

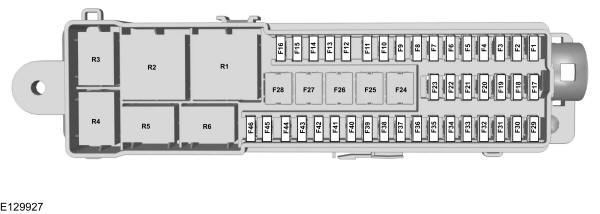

Portbagaj

Atribuirea siguranțelor în portbagaj (2016)

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	5A	Modul acces portbagaj fără mâini.
F2	10 A	Modul vehicul fără cheie.
F3	5A	Mânere uși vehicul fără cheie.
F4	25A	Controler ușă față stânga.
F5	25A	Controler ușă față dreapta.
F6	25A	Controler ușă spate stânga.
F7	25A	Controler ușă spate dreapta.
F8	25A	Scaun pasagerului.
F9	25A	Scaun șoferului.
F10	5A	Alimentare logică modul memorie scaun șofer.
F11	5A	Alimentare bobine de aprindere spate.
F12	—	Neutilizat.
F13	—	Neutilizat.
F14	—	Neutilizat.
F15	—	Neutilizat.
F 16	—	Neutilizat.
F17	—	Neutilizat.
F18	—	Neutilizat.
F19	—	Neutilizat.
F20	—	Neutilizat.
F21	—	Neutilizat.
F22	—	Neutilizat.
F23	25A	Amplificator audio.
F24	30A	Convertor putere DC/AC.
F25	25A	Portbagaj electric.

Număr	Ampere [A]	Descriere
F26	40A	Accesoriu, modul de remorcare al remorcii.
F27	20A	Priză de alimentare în portbagaj.
F28	—	Neutilizat.
F29	5A	Sistem de detectare unghi mort; Cameră marșarier cu asistent parcare.
F30	5A	Modul asistență parcare.
F31	—	Neutilizat.
F32	5A	Convertor de putere DC/AC.
F33	—	Neutilizat.
F34	—	Neutilizat.
F35	—	Neutilizat.
F36	—	Neutilizat.
F37	—	Neutilizat.
F38	—	Neutilizat.
F39	—	Neutilizat.
F40	—	Neutilizat.
F41	—	Neutilizat.
F42	—	Neutilizat.
F43	—	Neutilizat.
F44	—	Neutilizat.
F45	—	Neutilizat.
F46	5A	Bobină încălzită a releului oglinzii exterioare.
R1	Releu de putere	Releu de întârziere auxiliar.
R2	Mini releu	Releu spate 15.
R3	Microreleu	Releu încălzit al geamului spate.
R4	—	Neutilizat.
R5	—	Neutilizat.
R6	Microreleu	Releu încălzit al oglinzilor exterioare.

2017

Compartiment pasageri

Atribuirea siguranțelor în compartiment pasageri (2017)

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F56	20A	Alimentarea pompei combustibil.
F57	—	Neutilizat.
F58	5A	Releu iluminare interioară.
F59	5A	Transmițător-receptor antifurt pasiv.
F60	10 A	Lumină interioară; Set comutatoare ușă partea șoferului; Iluminare compartiment motor; Grup comutatoare în consola plafonului.
F61	20A	Brichetă; Priză alimentare.
F62	5A	Modul senzor ploaie; Modul senzor lumină.
F63	10 A	Modul senzor față; Radar predictiv.
F64	—	Neutilizat.
F65	10 A	Deblocare hayon spate.
F66	20A	Deblocare ușă partea șoferului.
F67	7,5A	SYNC; Afișaj multifuncțional; Modul sistem poziționare globală.
F68	15A	Volan electronic blocat.
F69	5A	Tablou de bord instrumente.
F70	20A	Închidere centralizată și deblocare alimentare.
F71	7,5A	Cap de control încălzire (climatizare manuală); Reglare automată dublă a temperaturii electronice.

Număr	Amperi [A]	Descriere
F72	7,5A	Conexiune bus date.
F73	7,5A	Modul volan.
F74	15A	Alimentare faruri.
F75	15A	Lumină proiectoare de ceață.
F76	10 A	Lumină marșarier.
F77	20A	Pompă ștergător parbriz.
F78	5A	Aprindere; Buton pornire; Modul vehicul fără cheie.
F79	15A	Radio; Panou finisaj electronic; Comutator lumini de avarie; Comutator blocare uși.
F80	20A	Alimentare trapă.
F81	5A	Alimentare senzor mișcare interior (2018); Alimentare receptor frecvență radio; Trapă panoramică/deschisă.
F82	20A	Pompă ștergător parbriz.
F83	20A	Închidere centralizată.
F84	20A	Releu blocare/deblocare; Releu hayon spate.
F85	7,5 A	Electronic 15 avansare.
F86	10 A	Modul sistem airbag; Sistem clasificare pasageri; Indicator dezactivare airbag pasager.
F87	15A	Volan încălzit.
F88	25A	Alimentare KL30.
F89	—	Neutilizat.

Compartiment motor

Atribuirea siguranțelor în panoul de distribuție (2017)

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F7	50A**	Sistem antiblocare roți (ABS) și pompă a programului electronic de stabilitate.
F8	30A**	Electrovalvă electronică a programului de stabilitate.
F9	40A**	Ventilator răcire (600W)
F9	50A**	Ventilator răcire (390W și 750W).
F10	40A**	Motor ventilator încălzitor.
F11	30A**	Alimentare modul control caroserie; Modul calitate tensiune.
F12	30A	Releu modul control sistem transmisie.
F13	30A	Releu demaror.
F14	25A**	Ventilator răcire (600W și 750W).
F15	20A**	Brichetă față sau priză electrică.
F 16	—	Neutilizat.
F17	40A**	Ventilator răcire (600W).
F17	50A**	Ventilator răcire (750W).
F18	20A**	Priză alimentare centrală.
F19	5A*	Sistem antiblocare roți (ABS) și program electronic de stabilitate 15 avansare.
F20	15 A*	Claxon.
F21	5A*	Comutator lumină de stop.
F22	15 A*	Sistem monitorizare baterie.
F23	5A*	Bobine releu.
F24	5A*	Modul comutator lumină.
F25	10 A*	Sistem clasificare pasageri.
F26	2 5A*	Pompă ulei.
F27	15 A*	Ambreiaj climatizare.
F28	10 A*	Alimentare vehicul – injector combustibil (motor 2,5L); Sistem informații unghi mort și cameră marșarier (vehicule echipate cu funcție stop/start).
F29	—	Neutilizat.
F30	10 A*	Geam față parțial încălzit.
F31	5A*	Bobină releu control sistem transmisie.
F32	15 A*	Alimentare vehicul (motor 2,0 l și 2,5 l).
F32	10 A*	Alimentare vehicul (motor 1,5 l).
F33	10 A*	Alimentare vehicul 2 (motor 2,0 l și 2,5 l).
F33	15 A*	Alimentare vehicul 2 (motor 1,5L).

Număr	Ampere [A]	Descriere
F34	10 A*	Alimentarea vehiculului 3.
F35	15 A*	Alimentarea vehiculului 4 (motor 2,0 l și 2,5 l).
F35	10 A*	Alimentarea vehiculului 4 (motor 1,5 l).
F36	5A*	Obloane active.
F37	10 A*	Indicator dezactivare sistem airbag partea pasagerului.
F38	5A*	Modul control motor și alimentare aprindere modul control transmisie.
F39	20A*	Scaun șofer încălzit.
F40	5A*	Servodirecție electronică 15 avansare.
F41	20A*	Alimentare modul control caroserie 15.
F42	15 A*	Ștergător spate.
F43	15 A*	Alimentare modul control faruri.
F44	5A*	Radar predictiv.
F45	20A*	Scaun pasager încălzit.
F46	40A**	Module inteligente motor ștergătoare parbriz.
F47	—	Neutilizat.
F48	5A	Tastatură.
R1	Microreleu	Ventilator răcire (750W).
R2	Microreleu	Claxon.
R3	—	Neutilizat.
R4	—	Neutilizat.
R5	Microreleu	Ventilator răcire (750W).
R6	Microreleu	Ventilator răcire (600W și 750W).
R7	Releu de putere	Geam față parțial încălzit.
R8	Mini releu	Geamuri față electrice curent mare;
R9	—	Neutilizat.
R10	Mini releu	Releu demaror.
R11	Microreleu	Cuplaj climatizare.
R12	Releu de putere	Ventilator răcire.
R13	Mini releu	Ventilator încălzitor.
R14	Mini releu	Releu control motor.
R15	Releu de putere	Ventilator răcire (600W și 750W).
R16	Releu de putere	Aprindere 15.
		* Mini siguranțe ** Siguranțe cartuș

Portbagaj

Atribuirea siguranțelor în portbagaj (2017)

Număr	Ampere [A]	Descriere
F1	5A	Modul acces portbagaj fără mâini.
F2	15A	Oglindă exterioară încălzită (fără controler ușă); Parc încălzit al ștergătoarelor parbriz.
F3	5A	Mânere uși vehicul fără cheie.
F4	25A	Controler ușă față stânga.
F5	25A	Controler ușă față dreapta.
F6	25A	Controler ușă spate stânga.
F7	25A	Controler ușă spate dreapta.
F8	25A	Scaun partea pasagerului.
F9	25A	Scaun partea șoferului.
F10	5A	Alimentare logică modul memorie scaun partea șoferului.
F11	5A	Alimentare bobine de aprindere spate.
F12	—	Neutilizat.
F13	—	Neutilizat.
F14	25A

Ford Kuga – schema cutiei de siguranțe

Anul producției: 2019, 2020, 2021, 2022.

Siguranțe brichetă (prize de alimentare) în Ford Kuga sunt siguranțele 62 (față) și 61 (portbagaj) în cutia de siguranțe din compartiment motor. La modelele 2021 și 2022 sunt siguranțele 71 (față) și 61 (portbagaj) în cutia de siguranțe din compartiment motor.

Vehicule produse între 02.12.2019 și 27.09.2020.

Poziție

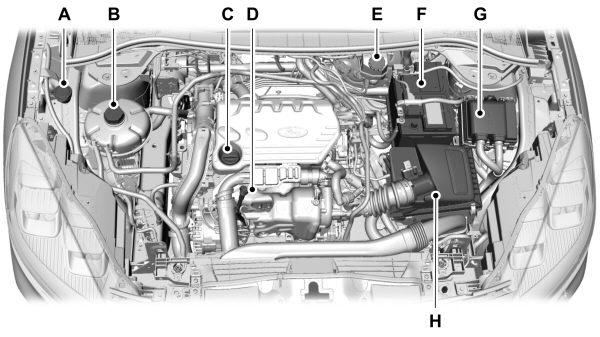

În imaginea de mai sus, cutia de siguranțe este marcată cu litera G.

Cutia de siguranțe din compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30 A	Încălzitor filtru combustibil (Diesel).
2	40 A	Încălzire parbriz, partea stângă.
3	10 A	Neutilizat (de rezervă).
4	60 A	Încălzitor suplimentar (benzină, Diesel).
5	40 A	Încălzitor suplimentar (benzină, Diesel).
6	40 A	Încălzitor suplimentar (benzină, Diesel).
7	40 A	Încălzire parbriz, partea dreaptă.
8	—	Neutilizat.
9	60 A	Modul bujii incandescente (Diesel).
10	30 A	Demaror.
11	15 A	Modul control grup propulsor.
12	15 A	Modul control grup propulsor.
13	15 A	Modul control grup propulsor.
14	15 A	Modul control grup propulsor.
15	15 A	Modul control grup propulsor (Diesel).
16	—	Neutilizat.
17	20 A	Blocare coloana volan.
18	10 A	Modul control grup propulsor.
19	10 A	Modul sistem antiblocare roți (ABS) la frânare.
20	5 A	Modul control alimentare (Diesel).
21	5 A	Încălzitor combustibil.
22	5 A	Modul electronic control baterie (hibrid).
23	5 A	Lampă inel ușă încărcare (hibrid).
24	20 A	Amplificator.
25	20 A	Încălzitor tub presiune (Diesel).
26	10 A	Modul control alimentare reductoare (Diesel).
27	20 A	Încălzitor rezervor (Diesel).
28	10 A	Comutator aprindere și oprire frâne; Grup comutatoare faruri.
29	5 A	Modul control grup propulsor (hibrid).
30	10 A	Pompă ulei cutie (hibrid).
31	5 A	Sistem asistență electronică direcție.
32	30 A	Modul control sisteme caroserie.
33	10 A	Cameră față sistem asistență parcare; Cameră spate; Sistem monitorizare unghi mort; Cruise control adaptiv.
34	10 A	Reglare orientare faruri.
35	15 A	Volan încălzit.
36	10 A	Modul control grup propulsor (hibrid); Modul control cutie (Diesel).
37	20 A	Semnal acustic.
38	40 A	Motor ventilator.
39	—	Neutilizat.
40	15 A	Neutilizat (de rezervă).
41	20 A	Amplificator.
42	30 A	Scaun șofer reglabil electric.
43	50 A	Pompă apă electrică (hibrid).

Număr	Amperi [A]	Descriere
44	40 A	Modul control remorcă.
45	30 A	Scaun partea pasagerului reglabil electric.
46	20 A	Neutilizat (de rezervă).
47	20 A	Scaune încălzite.
48	40 A	Supape de control ale sistemului de prevenire a blocării roților în timpul frânării.
49	60 A	Pompă de control a sistemului de prevenire a blocării roților în timpul frânării.
50	60 A	Ventilator
51	30 A	Trapă.
52	5 A	Convertor DC/DC (hibrid).
53	10 A	Modul control încărcare baterie (hibrid).
54	—	Neutilizat.
55	20 A	Modul control cutie (Diesel).
56	—	Neutilizat.
57	10 A	Conector diagnostic.
58	40 A	Cutia de siguranțe suplimentară (hibrid).
59	40 A	Modul control sisteme caroserie.
60	—	Neutilizat.
61	20 A	Prize alimentare în compartiment motor spate.
62	20 A	Prize alimentare în consolă.
63	30 A	Neutilizat (de rezervă).
64	30 A	Deschidere/închidere electrică a ușilor spate ale caroseriei.
65	—	Neutilizat.
66	20 A	Modul scaun spate încălzit.
67	20 A	Încălzitor pe combustibil.
68	5 A	Senzor debit aer și senzor temperatură aer admisie (benzină).
69	15 A	Injectoare combustibil punct (benzină, hibrid).
70	20 A	Prize alimentare în consola față.
71	20 A	Prize alimentare în compartiment sistem multimedia.
72	20 A	Ștergător lunetă spate.
73	—	Neutilizat.
74	30 A	Motor ștergător parbriz față.
75	10 A	Neutilizat (de rezervă).
76	30 A	Încălzire lunetă spate.
77	—	Neutilizat.
78	10 A	Cuplaj climatizare.
79	10 A	Spălător far.
80	20 A	Pompă combustibil.
81	10 A	Pompă ștergător lunetă spate.
82	40 A	Convertor de curent.
83	—	Neutilizat.
84	40 A	Modul control grup propulsor.
85	5 A	Senzor ploaie.
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.

Cutia de siguranțe în compartimentul pasagerilor

Cutia de siguranțe se află sub compartimentul portbagajului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	5 A	Modul control al sistemului de siguranță suplimentară.
2	5 A	Scaune spate încălzite.
3	10 A	Modul control al sistemului de asistență activă la parcare.
4	10 A	Comutator aprindere.
5	20 A	Încuietori; Deblocare.
6	10 A	Trapă; Convertor DC.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Gol.
9	5 A	Oglindă electrocromatică; Modul procesare imagini A; Indicator de deconectare sistem airbag partea pasagerului.
10	10 A	Modul unitate control sistem telematic.
11	5 A	Deschidere/închidere electrică a ușilor spate ale caroseriei; Modul control funcție deschidere/închidere uși spate fără utilizarea mâinilor.
12	5 A	Modul central control alarmă.

Număr	Ampere [A]	Descriere
13	15 A	Încuietoare ușă partea șoferului; Blocare deschidere uși de către copii.
14	30 A	Modul ușă partea șoferului.
15	15 A	Neutilizat (de rezervă).
16	15 A	Neutilizat (de rezervă).
17	15 A	SYNC; Modul transmițător-receptor; Panou de control integrat.
18	7,5 A	Modul afișaj head-up; Modul încărcare wireless accesorii.
19	7,5 A	Sirena alarmă alimentată de baterie.
20	10 A	Neutilizat (de rezervă).
21	7,5 A	Sistem climatizare; Modul electronic schimbător viteze.
22	7,5 A	Set semnalizatoare; Modul gateway; Modul control coloana volan.
23	20 A	Sistem audio.
24	20 A	Neutilizat (de rezervă).
25	30 A	Neutilizat (de rezervă).

Vehicule produse din 08.02.2021 până la 21.06.2021

Poziție

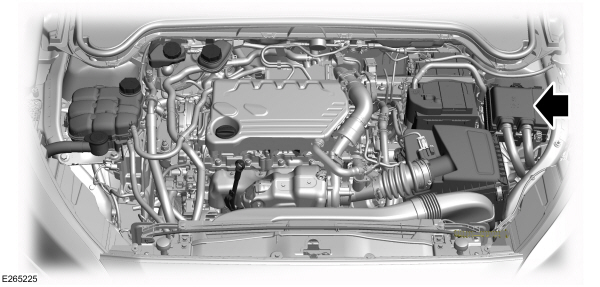

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în partea pasagerului

Cutia de siguranțe se află sub compartimentul pentru obiecte.

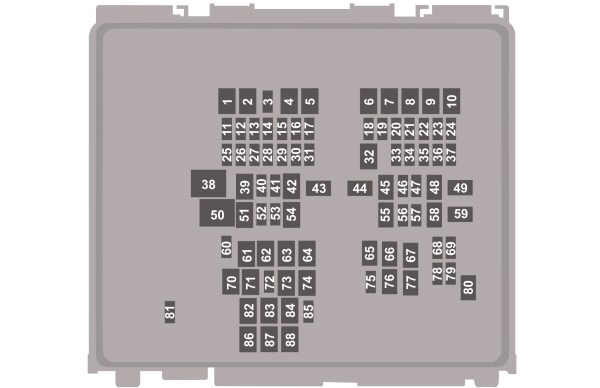

Cutia de siguranțe în compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30 A	Încălzitor filtru combustibil (Diesel).
2	40 A	Încălzire parbriz, partea stângă.
3	10 A	Neutilizat (de rezervă).
4	60 A	Încălzitor suplimentar (benzină, Diesel).
5	40 A	Încălzitor suplimentar (benzină, Diesel).
6	40 A	Încălzitor suplimentar (benzină, Diesel).
7	40 A	Încălzire parbriz, partea dreaptă.
8	—	Neutilizat.
9	60 A	Modul bujii incandescente (Diesel).
10	30 A	Demaror.
11	15 A	Modul control grup propulsor.
12	15 A	Modul control grup propulsor.
13	15 A	Modul control grup propulsor.
14	15 A	Modul control grup propulsor.
15	15 A	Modul control grup propulsor (Diesel).
16	—	Neutilizat.
17	20 A	Blocare coloana volan.
18	10 A	Modul control grup propulsor.
19	10 A	Modul sistem antiblocare roți (ABS) la frânare.
20	5 A	Modul control alimentare (Diesel).
21	5 A	Încălzitor combustibil.
22	5 A	Modul electronic control baterie (hibrid).
23	5 A	Lampă inel ușă încărcare (hibrid).
24	20 A	Amplificator.
25	20 A	Încălzitor tub presiune (Diesel).
26	10 A	Modul control alimentare reductoare (Diesel).
27	20 A	Încălzitor rezervor (Diesel).
28	10 A	Comutator aprindere și oprire frâne; Grup comutatoare faruri.
29	5 A	Modul control grup propulsor (hibrid).
30	10 A	Pompă ulei cutie (hibrid).
31	5 A	Sistem asistență electronică direcție.
32	30 A	Modul control sisteme caroserie.
33	10 A	Cameră față sistem asistență parcare; Cameră spate; Sistem monitorizare unghi mort; Cruise control adaptiv.
34	10 A	Reglare orientare faruri.
35	15 A	Volan încălzit.
36	10 A	Modul control grup propulsor (hibrid); Modul control cutie (Diesel).
37	20 A	Semnal acustic.
38	40 A	Motor ventilator.
39	—	Neutilizat.
40	15 A	Neutilizat (de rezervă).
41	20 A	Amplificator.
42	30 A	Scaun șofer reglabil electric.
43	50 A	Pompă apă electrică (hibrid).

Număr	Ampere [A]	Descriere
44	40 A	Modul control remorcă.
45	30 A	Scaun partea pasagerului reglabil electric.
46	20 A	Neutilizat (de rezervă).
47	20 A	Scaune încălzite.
48	40 A	Supape de control ale sistemului antiblocare roți (ABS) în timpul frânării.
49	60 A	Pompă de control a sistemului antiblocare roți (ABS) în timpul frânării.
50	60 A	Ventilator
51	30 A	Trapă.
52	5 A	Încărcător USB în consola spate.
53	10 A	Modul control încărcare baterie (hibrid).
54	—	Neutilizat.
55	20 A	Modul control cutie (Diesel).
56	5 A	Convertor DC/DC (hibrid).
57	10 A	Conector diagnostic.
58	40 A	Cutia de distribuție suplimentară (hibrid).
59	40 A	Modul control al sistemelor caroseriei.
60	—	Neutilizat.
61	20 A	Prize de alimentare în camera sistemului multimedia.
62	20 A	Neutilizat (de rezervă).
63	30 A	Neutilizat (de rezervă).
64	30 A	Deschidere/închidere electrică a ușilor spate ale caroseriei.
65	—	Neutilizat.
66	20 A	Modul scaun spate încălzit.
67	20 A	Încălzitor pe combustibil.
68	5 A	Senzor debit aer și senzor temperatură aer admisie (benzină).
69	15 A	Injectoare combustibil punct (benzină, hibrid).
70	—	Neutilizat.
71	20 A	Prize de alimentare în camera sistemului multimedia.
72	20 A	Ștergător lunetă spate.
73	—	Neutilizat.
74	30 A	Motor ștergător parbriz față.
75	10 A	Neutilizat (de rezervă).
76	30 A	Încălzire lunetă spate.
77	—	Neutilizat.
78	10 A	Ambreiaj climatizare.
79	10 A	Spray far.
80	20 A	Pompă combustibil.
81	10 A	Pompă ștergător lunetă spate.
82	40 A	Neutilizat (de rezervă).
83	—	Neutilizat.
84	40 A	Modul control sistem propulsie.
85	5 A	Senzor ploaie.
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.

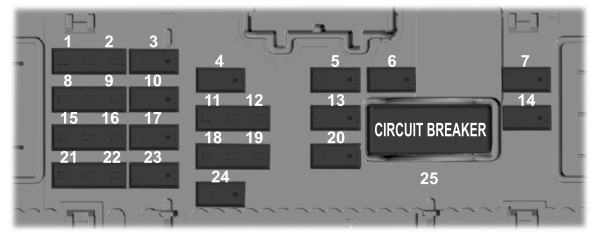

Cutia de siguranțe în compartimentul pasagerilor

Cutia de siguranțe se află sub compartimentul torpedoului.

Număr	Ampere [A]	Descriere
1	5 A	Modul control sistem de siguranță suplimentară.
2	5 A	Scaune spate încălzite.
3	10 A	Modul control sistem asistență activă la parcare.
4	10 A	Comutator aprindere.
5	20 A	Încuietori; Deblocare.
6	10 A	Geam trapă.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Gol.
9	5 A	Oglindă electrocromatică; Modul procesare imagini A; Indicator de deconectare sistem airbag partea pasagerului.
10	10 A	Modul unitate control sistem telematic.
11	5 A	Deschidere/închidere electrică uși spate caroserie; Modul control funcție deschidere/închidere uși spate fără utilizarea mâinilor.
12	5 A	Modul central control alarmă.
13	15 A	Încuietoare ușă partea șoferului; Blocare deschidere uși de către copii.
14	30 A	Modul ușă partea șoferului.
15	15 A	Gol (de rezervă).
16	15 A	Gol (de rezervă).
17	15 A	SYNC; Modul transmițător-receptor; Panou control integrat.
18	7,5 A	Modul afișaj head-up; Modul încărcare wireless accesorii.
19	7,5 A	Sirena alarmă alimentată de baterie.
