Ford F-Max (2018-2021) – cutia de siguranțe

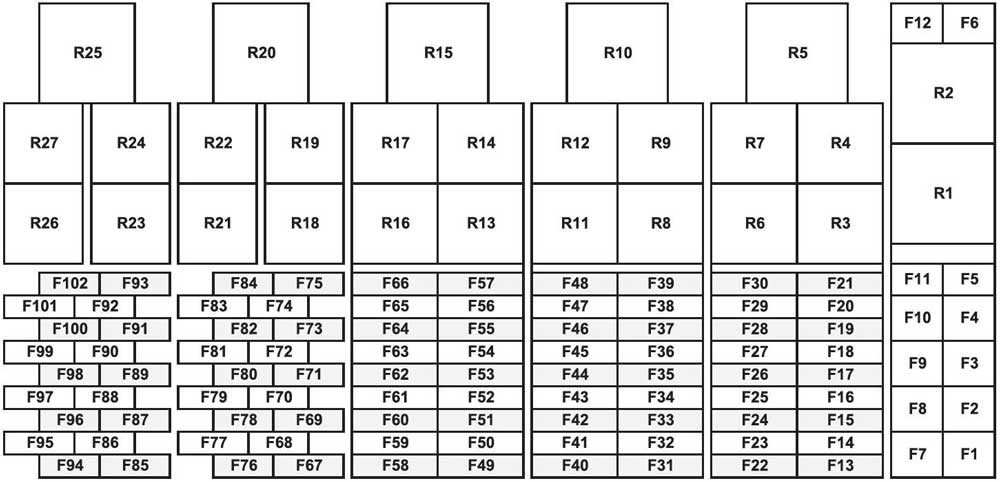

Ford F-Max – schema cutiei de siguranțe
Anul producției: 2018, 2019, 2020, 2021.
Cutia de siguranțe
| Număr |
Amperaj [A] |
Descriere |
| 1 | 30 | Unitate control cutie automată nr. 1 |
| 2 | 40 | Încălzire parbriz nr. 1 |
| 3 | 40 | Încălzire parbriz nr. 2 |
| 4 | 40 | Climatizare de parcare |
| 5 | – | – |
| 6 | 20 | Presă alimentare 12 V |
| 7 | 30 | Ventilator climatizare |
| 8 | – | – |
| 9 | 50 | Motor ridicare cabina |
| 10 | 30 | 24V KL30 (claxon și releu motor climatizare) |
| 11 | 40 | Panou cu priză alimentare 24 V și pat |
| 12 | – | – |
| 13 | 20 | Unitate control motor |
| 14 | 10 | Unitate control cutie automată nr. 2 |
| 15 | 7,5 | Intarder |
| 16 | 15 | Lumini de poziție |
| 17 | 5 | Tahograf |
| 18 | 3 | Cameră față |
| 19 | 7,5 | Buton blocare uși |
| 20 | 20 | Unitate control caroserie nr. 1 |
| 21 | 5 | Unitate electronică presiune aer |
| 22 | 20 | Unitate control caroserie nr. 2 |
| 23 | 10 | Lumini frână |
| 24 | 7,5 | Frigider |
| 25 | 20 | Unitate control caroserie nr. 3 |
| 26 | 20 | Senzori NOx 1 și 2 și senzor calitate și nivel uree |
| 27 | 20 | Încălzitor tip umed |
| 28 | 10 | Încălzitoare oglinzi |
| 29 | 7,5 | Lumini de poziție cu cupolă triplă și lampă avertizare cupolă |
| 30 | 10 | Încălzitor tip uscat |
| 31 | 30 | Conector 7 poli pentru remorcă |
| 32 | 3 | Unitate apel urgență ERA Glonass |
| 33 | 20 | Unitate control caroserie nr. 4 |
| 34 | 20 | Unitate control caroserie nr. 5 |
| 35 | 20 | Unitate control caroserie nr. 6 |
| 36 | 20 | Unitate control caroserie nr. 7 |
| 37 | 3 | Stânga și dreapta „ARM” |
| 38 | 10 | Conectori 1 și 2 OBD (sistem diagnostic integrat) |
| 39 | 20 | Unitate control caroserie nr. 8 |
| 40 | 7,5 | Motor jaluzea/perdea |
| 41 | 25 | Convertizor nr. 2 |
| 42 | 5 | Modul control viteză asistat de hartă |
| 43 | 15 | Claxon |
| 44 | 15 | Unitate EBS |
| 45 | 3 | Butoane |
| 46 | 25 | Convertizor nr. 2 |
| 47 | 15 | Unitate control Denox și încălzitoare uree |
| 48 | 20 | Asistență post-vânzare șasiu și conectori cupolă |
| 49 | – | – |
| 50 | 20 | Presă alimentare 24V – panou |
| 51 | 20 | Presă alimentare 24V – pat |
| 52 | 20 | Conector cabina post-vânzare și unitate monitorizare flotă |
| 53 | 15 | Brichetă |
| 54 | 5 | Afișaj presiune pneuri |
| 55 | 5 | Cheie aprindere |
| 56 | 10 | Panou instrumente |
| 57 | 3 | Lumini exterioare pentru dulapuri |
| 58 | 3 | Turații motor |
| 59 | 10 | Conector 15 poli pentru remorcă și conectori post-vânzare șasiu și cupolă – Parcare |
| 60 | 5 | Lumini parcare vehicule |
| 61 | 1 | Buton trapă (partea consolei plafon) — trezire |
| 62 | 1 | Buton pentru trapă (partea patului) – Trezire |
| 63 | 1 | Buton lampă de noapte – trezire |
| 64 | 3 | Tahograf (pentru vehicule care transportă mărfuri periculoase) |
| 65 | – | – |
| 66 | 5 | Lumini interioare pentru dulapuri și butoane de blocare a ușilor |
| 67 | 7,5 | Unitate EBS (aprindere) |
| 68 | 3 | Panou instrumente (aprindere) |
| 69 | 3 | Unitate electronică de presiune a aerului (aprindere) |
| 70 | 7,5 | Intarder (aprindere) |
| 71 | 7,5 | Tahograf (aprindere) |
| 72 | 3 | Semnal acustic al sistemului de avertizare la părăsirea benzii |
| 73 | 7,5 | Radar, cameră și modul control al vitezei asistat de hartă (aprindere) |
| 74 | 7,5 | Unitate control cutie automată (aprindere) |
| 75 | 5 | Unitate control motor (aprindere) |
| 76 | 3 | Control electronic suspensie pneumatică |
| 77 | 10 | Încălzitor scaune |
| 78 | – | – |
| 79 | 3 | Lumini de frânare |
| 80 | 15 | Asistență post-vânzare șasiu și conectori cupolă și unitate monitorizare flotă (aprindere) |
| 81 | 3 | Unitate apel de urgență ERA Glonass (aprindere) |
| 82 | 7,5 | Lampă de lucru (aprindere) |
| 83 | 3 | Braț drept și stâng (aprindere) |
| 84 | 5 | Butoane și supapă de blocare sistem direcție (aprindere) |
| 85 | 10 | Lumini de mers înapoi |
| 86 | – | – |
| 87 | 20 | Încălzitor combustibil |
| 88 | 7,5 | Conector 7 poli pentru remorcă (aprindere) |
| 89 | 3 | Convertizoare 1 și 2 (aprindere) |
| 90 | 10 | Senzori NOx 1 și 2 |
| 91 | 7,5 | Senzor calitate și nivel uree |
| 92 | 15 | Recirculare turbocompresor și gaze de eșapament |
| 93 | 7,5 | Motor nivelare far față și senzor ploaie și senzor temperatură și umiditate în vehicul |
| 94 | 5 | Buton geam și oglindă |
| 95 | – | – |
| 96 | – | – |
| 97 | 20 | Unitate controler caroserie (alimentare 12 V) |
| 98 | 7,5 | Unitate control climatizare |
| 99 | 7,5 | Lumini exterioare pentru dulapuri |
| 100 | 3 | Comutator far |
| 101 | 7,5 | Bobină releu claxon și motor climatizare (+) |
| 102 | 20 | Radio |
| Releu | ||
| R1 | 40 | Aprindere/demaror nr. 1 |
| R2 | 40 | Aprindere/demaror nr. 2 |
| R3 | 20 | 12 V: Priză alimentare (releu sigilat) |
| R4 | 20 | Iluminare lampă de lucru |
| R5 | 40 | Aprindere/Accesoriu |
| R6 | 20 | Motor reflector (sus) |
| R7 | 20 | Motor oprit |
| R8 | 20 | Claxon |
| R9 | 20 | Modul uree și încălzitoare uree |
| R10 | 40 | Motor climatizare |
| R11 | 20 | Lumini de mers înapoi și avertizare mers înapoi |
| R12 | 20 | Senzor calitate și nivel uree și senzori NOx și turbocompresor și recirculare gaze de eșapament |
| R13 | – | – |
| R14 | – | – |
| R15 | 40 | Motor ridicare cabină |
| R16 | – | – |
| R17 | 20 | Lumini de frânare |
| R18 | – | – |
| R19 | 20 | Lumini de poziție |
| R20 | 40 | Încălzire parbriz nr. 1 |
| R21 | 20 | Lumini parcare cu cupolă triplă |
| R22 | – | – |
| R23 | 20 | Cupolă semnalizator |
| R24 | 20 | Încălzire oglinzi laterale |
| R25 | 40 | Încălzire parbriz nr. 2 |
| R26 | 20 | Butoane blocare uși |
| R27 | 20 | Motor capac (jos) |
Bandă de siguranțe
| Număr |
Amperaj [A] |
Descriere |
| 1 | – | – |
| 2 | 150 | Alternator |
| 3 | 175 | Încălzitor grilaj |
