Ford Expedition UN93 (1997-2002) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Expedition UN93
Se referă la vehiculele produse în anii:
1997, 1998, 1999, 2000, 2001, 2002.

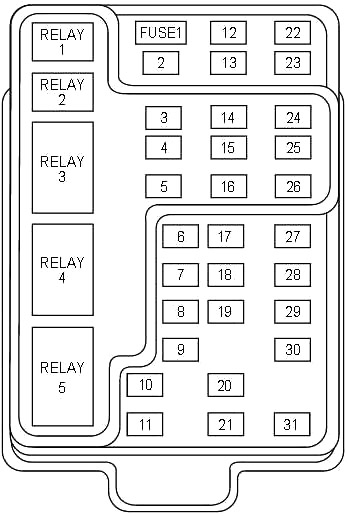

Schema cutiei de siguranțe din habitaclu
Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, aproape de pedala frânei. Trageți capacul panoului spre exterior pentru a accesa siguranțele. Pentru a scoate o siguranță, folosiți instrumentul pentru scoaterea siguranțelor aflat pe capacul panoului cutiei de siguranțe.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 25 | Audio |
| 2 | 5 | computer de bord, |
| Control Electronic Automat al Temperaturii (EATC), | ||
| Modul control Motor (PCM), | ||
| Grup propulsor | ||
| 3 | 20 | Brichetă, |
| Conector scanner OBD-II | ||
| 4 | 7,5 | Modul acces la distanță, |
| oglinzi, | ||
| Funcții memorie (scaune și pedale) | ||
| 5 | 15 | Modul control viteză, |
| Lumină de marșarier, | ||
| Modul EVO, | ||
| Comutator mod climatizare (releu ventilator față), | ||
| Releu lumini de zi, | ||
| Sistem detectare marșarier, | ||
| Blocare automată, | ||
| Oglindă E/C | ||
| 6 | 5 | Grup propulsor, |
| computer de bord, | ||
| Busolă | ||
| Electromagnet blocare cutie frână, | ||
| Modul suspensie pneumatică, | ||
| Modul GEM, | ||
| Senzor de direcție EVO, | ||
| Oglindă încălzită, | ||
| Dezghețare spate, | ||
| Sistem detectare inversă | ||
| 7 | 5 | Releu ventilator A/C (prin siguranță 22) |
| 8 | 5 | Radio, |
| Modul acces la distanță, | ||
| Modul GEM | ||
| 9 | – | Neutilizat |
| 10 | – | Neutilizat |
| 11 | 30 | Releu pompă ștergător față, |
| Releu funcționare ștergătoare/releu parcare, | ||
| Releu ștergătoare Hi/LO, | ||
| Motor ștergător parbriz, | ||
| Releu pompă ștergător spate | ||
| 12 | 15 | Comutator suspensie pneumatică |
| 13 | 20 | Comutator lumină de stop (becuri), |
| Semnalizatoare/risc, | ||
| Modul control viteză | ||
| 14 | 15 | Ștergător spate, |
| Lumini bord, |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Releu de economisire baterie, | ||
| Releu al lămpii interioare, | ||
| Releu de întârziere accesorii (geamuri electrice, trapă, geamuri batante) | ||
| 15 | 5 | Comutator lumină de stop, (control viteză, blocare cutie frână, Sistem antiblocare roți (ABS), intrări modul PCM, modul de suspensie pneumatică, blocare automată), |
| Modul GEM | ||
| 16 | 20 | Faruri (Faruri de drum), |
| Cluster (indicator faruri de drum) | ||
| 17 | 10 | Oglinzi încălzite |
| Indicator comutator rețea încălzită | ||
| 18 | 5 | Iluminare instrumentar (alimentare dimmer) |
| 19 | – | Neutilizat |
| 20 | 5 | Audio, |
| Modul de suspensie pneumatică, | ||
| Modul GEM, | ||
| Modul memorie | ||
| 21 | 15 | Releu demaror, |
| siguranță 20, | ||
| Comutator gamă cutie de viteze | ||
| 22 | 10 | Modul sistem airbag, |
| Comutator mod climatizare (releu ventilator), | ||
| EATC, | ||
| Releu ventilator EATC, | ||
| Siguranță alimentare 7 | ||
| 23 | 10 | Climatizare suplimentară, |
| Scaune încălzite, | ||
| Încărcare baterie remorcă, | ||
| Semnalizatoare/risc, | ||
| Releu ambreiaj 4×4, | ||
| Consolă suspendată, | ||
| Oglindă E/C, | ||
| Modul sistem antiblocare roți pe 4 roți (4WABS) | ||
| 24 | – | Neutilizat |
| 25 | – | Neutilizat |
| 26 | 10 | Far dreapta faruri de întâlnire |
| 27 | 5 | Releu lumini proiectoare de ceață și indicator lumini proiectoare de ceață |
| 28 | 10 | Far stânga faruri de întâlnire |
| 29 | 5 | Modul autolampă, |
| Comutator control suprasarcină cutie de viteze | ||
| 30 | 30 | Transmițător-receptor pasiv antifurt, cluster, bobine de aprindere, releu modul control grup propulsor |
| 31 | 10 | Panou control spate integrat (audio), |
| Player CD | ||
| Releu 1 | – | Releu al lămpii interioare |
| Releu 2 | – | Releu de economisire baterie |
| Releu 3 | – | Releu dezghețare lunetă spate |
| Releu 4 | – | Releu geam cu o atingere |
| Releu 5 | – | Releu întârziere ACC |
Cutia de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor. Cutia de distribuție conține siguranțe de curent mare care protejează principalele sisteme electrice ale vehiculului de suprasarcini.

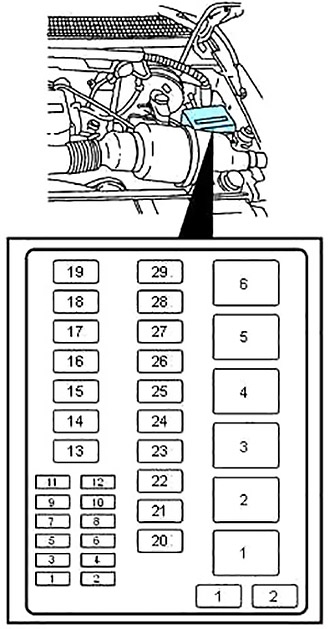

Schema (versiunea 1)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Lumini de urgență și spate pentru remorcarea remorcii |
| 2 | 10 | Monitor diagnostic sistem airbag |
| 3 | 30 | Bloc siguranțe de alimentare |
| 4 | 15 | Suspensie pneumatică |
| 5 | 20 | Claxon |
| 6 | 30 | Siguranță nr. 3 și nr. 5 în cutia de siguranțe din compartiment motor |
| 7 | 15 | Lumini de poziție și spate |
| 8 | 30 | Faruri |
| 9 | 15 | Proiectoare de ceață și DRL |
| 10 | 25 | Panou instrumente auxiliar (I/P) punct de alimentare |
| 11 | 25 | Punct de alimentare auxiliar al consolei |
| 12 | 10 | Ștergător spate |
| 13 | 30 | Ventilator auxiliar |
| 14 | 60 | Sistem antiblocare roți (ABS) pe patru roți (4WABS) |
| 15 | 50 | Compresorul suspensiei pneumatice |
| 16 | 40 | Încărcare baterie remorcă, siguranță nr. 2 în cutia de siguranțe din compartiment motor, siguranță nr. 4 în cutia de siguranțe din compartiment motor |
| 17 | 30 | Motor și ambreiaj cutie cu tracțiune integrală (4WD) |
| 18 | 30 | Încălzire scaun partea șoferului |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 20 | Pompă combustibil |
| 20 | 50 | Aprindere în cutia de siguranțe de conexiune alimentată cu curent |
| 21 | 50 | Aprindere în cutia de siguranțe de conexiune alimentată cu curent |
| 22 | 50 | Alimentare baterie în cutia de siguranțe de conexiune |
| 23 | 40 | Ventilator față |
| 24 | 30 | Putere modul control al grupului propulsor |
| 25 | 30 CB | Ferestre |
| 26 | – | neutilizat |
| 27 | 40 | Iluminare încălzită și oglinzi |
| 28 | 30 | Frână electrică pentru remorcă |
| 29 | 30 | Ventilator hibrid, trapă, ferestre batante |
| 1 | – | neutilizat |
| 2 | – | diodă PCM |
| 1 | – | Ștergător parbriz viteză mare/scăzută |
| 2 | – | Ștergător parbriz funcționare/parcare |
| 3 | – | Releu pompă ștergător față |
| 4 | – | Releu pompă combustibil |
| 5 | – | Releu claxon |
| 6 | – | Releu putere PCM |

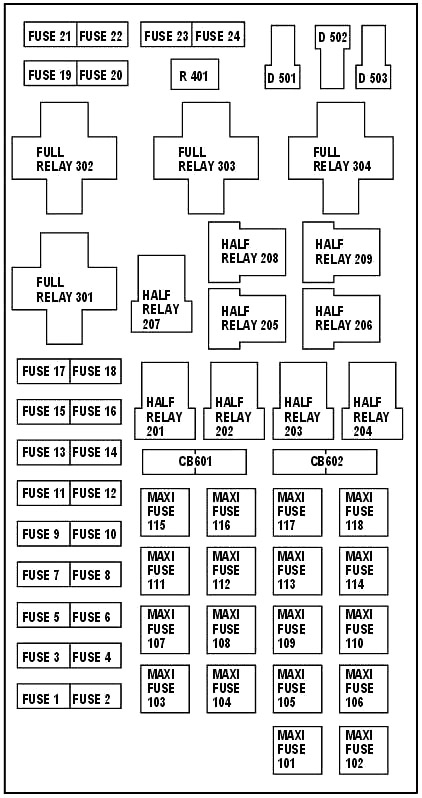

Schema (versiunea 2)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Punct de putere |
| 2 | 30 | Modul control al grupului propulsor |
| 3 | 30 | Faruri/Lumini automate |
| 4 | 20 | Consolă Powerpoint |
| 5 | 20 | Lumini de marșarier/de parcare remorcă |
| 6 | 15 | Lumini de poziție/autolămpi, alimentează siguranța habitaclului 18 |
| 7 | 20 | Claxon |
| 8 | 30 | Încuietori electrice ale ușilor |
| 9 | 15 | Lumini de zi (DRL), proiectoare de ceață |
| 10 | 20 | Pompă combustibil |
| 11 | 20 | Câmp alternator |
| 12 | 10 | Ștergător spate |
| 13 | 15 | Ambreiaj climatizare |
| 14 | – | Neutilizat |
| 15 | 10 | Lumini de cursă |
| 16 | – | Neutilizat |
| 17 | 10 | Geamuri electrice |
| 18 | 15 | Modul control al grupului propulsor, injectoare combustibil, pompă combustibil, senzor debit masic aer |
| 19 | 10 | Lumini frână remorcă și semnal dreapta |
| 20 | 10 | Lumini frână remorcă și semnal stânga |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | 15 | Senzori HEGO, ventilare rezervor, cutie automată, senzor CMS |
| 24 | – | Neutilizat |
| 101 | 30 | Încărcare baterie remorcă |
| 102 | 50 | Modul sistem antiblocare roți (ABS) pe patru roți |
| 103 | 50 | Alimentare baterie bloc conexiune |
| 104 | 30 | Motor și ambreiaj cutie 4×4 |
| 105 | 40 | Ventilator față climatizare |
| 106 | – | Neutilizat |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 107 | – | Neutilizat |
| 108 | 30 | Frână electrică pentru remorcă |
| 109 | 50 | Compresor suspensie pneumatică |
| 110 | 30 | Scaune încălzite |
| 111 | 40 | Alimentare baterie întrerupător aprindere (circuit pornire) |
| 112 | 30 | Scaun șofer, pedale reglabile electric, modul memorie |
| 113 | 40 | Alimentare baterie întrerupător aprindere (circuite pornire și accesorii) |
| 114 | 30 | Ventilator auxiliar pentru climatizare |
| 115 | – | Neutilizat |
| 116 | 40 | Dezghețător lunetă spate, oglinzi încălzite |
| 117 | – | Neutilizat |
| 118 | – | Neutilizat |
| 201 | – | Releu lumină poziție remorcă |
| 202 | – | Releu funcționare ștergător față/releu parcare |
| 203 | – | Releu lumină marșarier remorcă |
| 204 | – | Releu ambreiaj climatizare |
| 205 | – | Ștergător spate jos |
| 206 | – | Releu proiectoare de ceață |
| 207 | – | Releu pompă ștergător față |
| 208 | – | Releu pompă ștergător spate |
| 209 | – | Ștergător spate sus |
| 301 | – | Releu pompă combustibil |
| 302 | – | Releu încărcare baterie remorcă |
| 303 | – | Releu ștergătoare |
| 304 | – | Releu modul control grup propulsor |
| 401 | – | Neutilizat |
| 501 | – | Diodă modul control grup propulsor |
| 502 | – | Diodă ambreiaj climatizare |
| 503 | – | Neutilizat |
| 601 | 30 | Accesorii întârziate (Geamuri electrice, Geamuri rabatabile, Trapă) |
| 602 | – | Neutilizat |

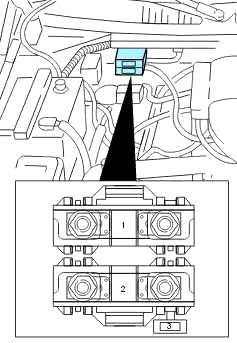

Siguranțe ale bateriei principale (megafusibili)
Siguranțele bateriei principale se află în compartiment motor lângă baterie. Ford recomandă ca megafusibilii să fie întreținuți de un tehnician de service calificat.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 175 | Cutia de rețea megasiguranță |
| 2 | 175 | Megasiguranță a alternatorului |
| 3 | 20 | Minisiguranță a câmpului alternatorului |

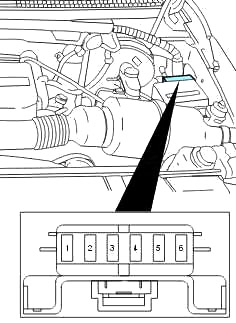

Mini cutia de siguranțe a motorului
Mini siguranțele motorului se află pe partea șoferului în compartiment motor.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 5 | Modul control al grupului propulsor (PCM) |
| 2 | 20 | Lumini frână/mers înapoi remorcă |
| 3 | 10 | Panou control audio spate integrat (RICP), schimbător CD, radio |
| 4 | 10 | Lumini în aripile ușilor |
| 5 | 20 | Amplificator, amplificator subwoofer |
| 6 | – | Neutilizat |
