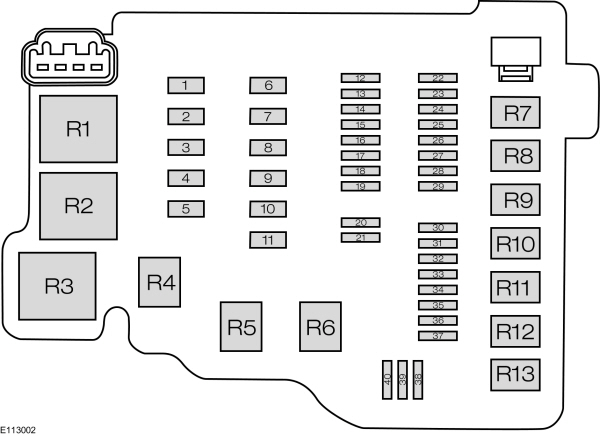

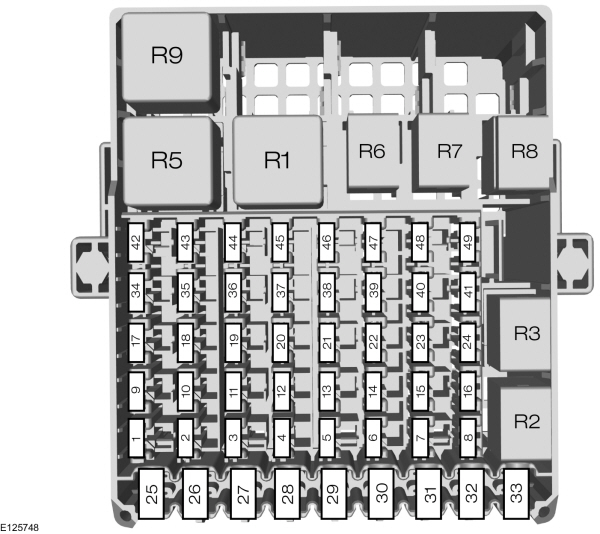

Ford B-MAX (2012-2017) – schema cutiei de siguranțe

Anul producției: 2012, 2013, 2014, 2015, 2016, 2017.

Siguranță brichetă (priză de alimentare) în Ford B-MAX este siguranța 30 în cutia de siguranțe din habitaclu.

Nr	Amperaggi [A]	Descriere
1	40	Modul control al sistemului antiblocare roți (ABS)
1	30	ABS/ESP
2	60	Ventilator al sistemului de răcire la viteză mare
3	40	Ventilator al sistemului de răcire
3	30	Viteză joasă a ventilatorului sistemului de răcire
4	30	Ventilator încălzitor
5	60	Alimentare cutia de siguranțe a habitaclului (baterie)
6	30	Controler caroserie
7	60	Alimentare cutia de siguranțe în habitaclu (aprindere)
8	60	Bujii de încălzire
8	50	Modul DPS6
9	40	Parbriz încălzit
10	40	Parbriz încălzit
11	30	Releu demaror
12	10	Releu faruri de întâlnire stânga
13	10	Releu faruri de întâlnire dreapta
14	15	Pompă
15	20	Bobină de aprindere
16	15	Modul control al grupului propulsor; Ventilator răcire la viteză mare și joasă.
17	15	Senzori de oxigen încălziți (motoare pe benzină)
17	20	Modul de alimentare (motoare diesel)
18	–	Gol
19	7.5	Controler climatizare
20	–	Gol
21	–	Gol
22	15	Alimentare baterie bord pentru controlul iluminării
23	15	Proiectoare de ceață față
24	15	Semnalizatoare

25	15	Iluminare exterioară, partea stângă
26	15	Iluminare exterioară, partea dreaptă
27	7.5	Modul control sistem transmisie
28	20	Sistem antiblocare roți (ABS)/ESP
29	10	Ambreiaj climatizare
30	–	Neutilizat
31	–	Neutilizat
32	20	Claxon; Economisire baterie; Modul pentru acces fără cheie.
33	20	Parbriz încălzit
34	20	Releu pompă combustibil; Încălzitor motorină.
35	15	Sistem alarmă Cat1
36	7.5	Controler cutie automată
37	25	Modul uși față, partea stângă
38	25	Modul uși față, partea dreaptă
39	25	Modul uși spate, partea stângă
40	25	Modul uși spate, partea dreaptă
Releu	Descriere
R1	Ventilator sistem răcire
R2	Neutilizat
R3	Modul control sistem transmisie
R4	Faruri de întâlnire
R5	Neutilizat
R6	Neutilizat
R7	Ventilator răcire motor
R8	Demaror
R9	Ambreiaj climatizare
R10	Proiectoare de ceață față
R11	Pompă combustibil; Încălzitor motorină.
R12	Lumină mers înapoi
R13	Ventilator încălzitor

Nr	Amperaggi [A]	Descriere
1	7.5	Aprindere; Senzor de ploaie; Parbriz încălzit.
2	10	Lumină de stop
3	7.5	Lumini de marșarier; Cameră marșarier.
4	7.5	Nivelare faruri
5	–	Neutilizat
6	15	Ștergător lunetă spate
7	15	Pompă spalator parbriz
8	–	Neutilizat
9	15	Scaun spate încălzit partea pasagerului
10	15	Scaun spate încălzit partea șoferului
11	–	Neutilizat
12	10	Modul sistem airbag
13	10	Aprindere; Servodirecție electrică; Instrument de măsură; Sistem antifurt pasiv; Sistem antiblocare roți (ABS).
14	7.5	Modul control grup propulsor; Manetă cutie de viteze; Pompă combustibil.

15	7.5	Sistem audio, instrument de măsură
16	7.5	Parbriz încălzit
17	–	Neutilizat
18	–	Neutilizat
19	15	Conector de date
20	20	Display multifuncțional; Ceas; Scanner intern; Ventilație încălzitoare; Panou de climatizare.
21	15	Sistem audio, navigație, bluetooth
22	7.5	Instrument de măsură
23	7.5	Modul remorcă
24	7.5	Sincronizare antenă modul
25	–	Neutilizat
26	30	Ștergător față, partea stângă
27	30	Ștergător față, partea dreaptă
Releu	Descriere
R1	Aprindere

Nr	Amperaj [A]	Descriere
1	7.5	Aprindere; Senzor ploaie; Parbriz încălzit; Lampă plafonieră; Oglindă retrovizoare.
2	10	Lumină de stop
3	7.5	Lumina de mers înapoi
4	7.5	Nivelare faruri
5	–	Neutilizat
6	15	Ștergător lunetă spate
7	15	Pompă ștergătoare parbriz
8	–	Neutilizat
9	15	Scaun spate încălzit partea pasagerului
10	15	Scaun spate încălzit partea șoferului
11	–	Neutilizat
12	10	Modul sistem airbag
13	10	Aprindere; Servodirecție electrică; Instrument de măsură; Sistem antifurt pasiv; Sistem antiblocare roți (ABS).
14	7.5	Modul control grup propulsor; Manetă cutie; Pompă combustibil.
15	7.5	Sistem audio; Instrument de măsură.
16	7.5	Parbriz încălzit, partea dreaptă
17	–	Neutilizat
18	–	Neutilizat
19	10	Conector date
20	20	Modul remorcă
21	15	Sistem audio, navigație
22	7.5	Instrument de măsură
23	7.5	Display multifuncțional; Ceas; Scaner interior; Ventilație încălzitoare; Panou climatizare.
24	10	Modul sincronizare
25	–	Neutilizat
26	30	Ștergător față, partea stângă
27	30	Ștergător față, partea dreaptă
28	30	Modul calitate tensiune
29	20	Punct alimentare spate
30	20	Brichetă; Punct alimentare față.

31	–	Neutilizat
32	–	Neutilizat
33	–	Neutilizat
34	20	Acces fără cheie
35	20	Acces fără cheie
36	10	Conector date
37	15	Cheie aprindere
38	–	Neutilizat
39	–	Neutilizat
40	–	Neutilizat
41	–	Neutilizat
42	7.5	Cameră spate
43	10	Modul oprire activă în oraș
44	7.5	Indicator dezactivare sistem airbag partea pasagerului
45	–	Neutilizat
46	–	Neutilizat
47	–	Neutilizat
48	–	Neutilizat
49	–	Neutilizat
Releu	Descriere
R1	Aprindere
R2	Brichetă
R3	Neutilizat
R4	Releu activ oprire în oraș
R5	Neutilizat
R6	Acces fără cheie (accesorii)
R7	Acces fără cheie (aprindere)
R8	Releu economisire baterie
R9	Parbriz încălzit, partea stângă
R10	Parbriz încălzit, partea dreaptă
R11	Neutilizat
R12	Neutilizat
