Ford Puma (1997-2022) – cutia de siguranțe

Ford Puma (1997-2002) – schema cutiei de siguranțe

Anul producției: 1997, 1998, 1999, 2000, 2001, 2002.

Siguranță brichetă (priză de alimentare) în Ford Puma (1997-2002) este siguranța 1 în bloc siguranțe în habitaclu.

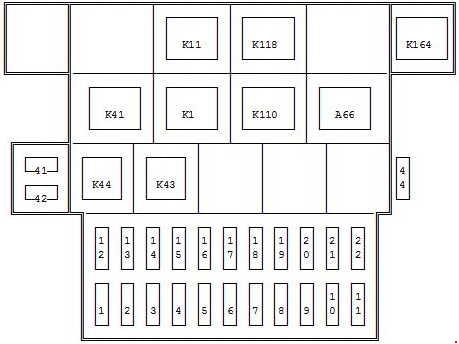

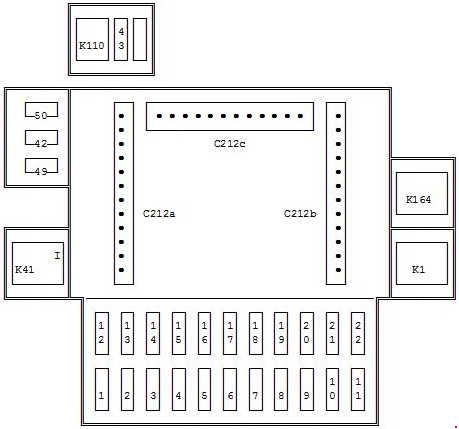

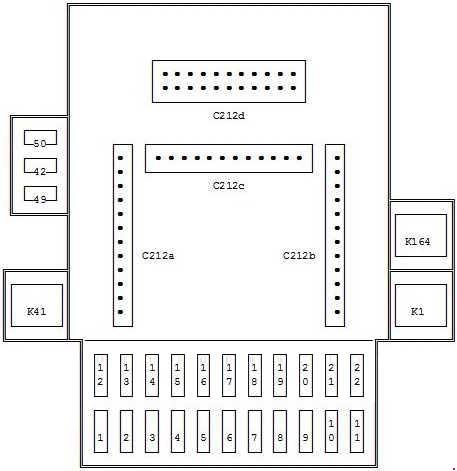

Bloc siguranțe al habitaclului

până în 09.1999

09.1999 – 09.2000 (cu închidere dublă)

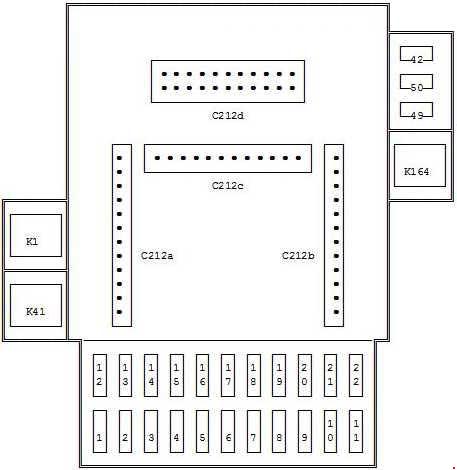

09.1999 – 09.2000 (fără închidere dublă)

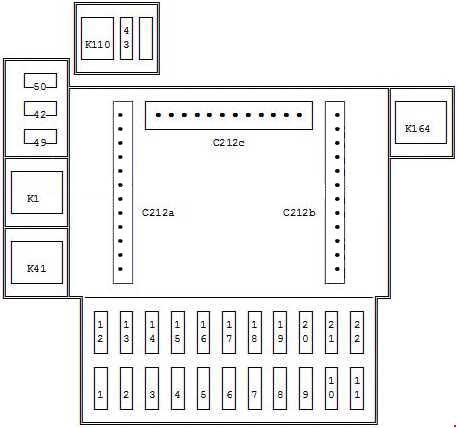

după 09.2000 (cu închidere centrală)

după 09/2000 (fără închidere centrală)

Nr	Amperi [A]	Descriere
1	15	Brichetă
2	7,5	după 09.1999: Iluminare interioară; Ceas.
	10	până la 07.1999: Radio; Iluminare interioară.
3	10	după 09.1999: GEM
4	20	Încălzirea lunetei spate
5	15	Avertizare pericol; Claxon
6	7,5	Semnalizator stânga; instr. Bel (după 07.1999).
7	7,5	Semnalizator dreapta; Iluminare număr de înmatriculare (după 07.1999).
8	15	Închidere centrală; Reglare oglindă.
9	15	Reglare scaun
10	–	–
11	30	Geamuri electrice
12	20	Motor ștergător parbriz
13	15	Încălzire; Lumină de stop; Lumină de mers înapoi (după 07.1999).
14	10	Sistem airbag
15	20	după 09.1999: Încălzirea oglinzilor. până la 07.1999: Lumini de zi.
16	30	Motor ventilator încălzitor
17	15	Semnalizatoare
18	15	Control electronic motor

19	7,5	după 09.1999: Terminal 75
	10	până la 07.1999: Terminal 75
20	20	până la 07.1999: Încălzirea oglinzilor
21	25	până la 07.1999: Lumini laterale
22	10	după 09.1999: Radio (după 07.2000); Conector diagnostic.
42	15	după 09.1999: GEM
	10	până la 07.1999: Lumină spate ceață
43	10	după 09.1999: Deschiderea hayonului spate
44	20	până la 07.1999: Închidere centrală
49	20	după 09.1999: Lumini de zi
50	25	după 09.1999: Lumini laterale
Releu
K1	Încălzire lunetă spate
K11	până la 07.1999: Motor ștergător parbriz
K41	Aprindere
K43	până la 07.1999: Semnalizator stânga
K44	până la 07.1999: Semnalizator dreapta
K110	Deschiderea hayonului spate
K118	până la 07.1999: Iluminare interioară
K164	după 09.1999: Motor ștergător parbriz; până la 07.1999: Sistem curățare faruri.
A66	Semnal acustic avertizare luminoasă

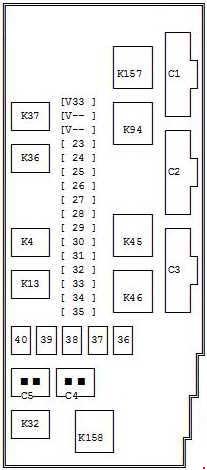

Bloc siguranțe al compartimentului motor (până în 07.2000)

Nr	Amperaj [A]	Descriere
23	10	Faruri de întâlnire partea stângă
24	10	Faruri de întâlnire partea dreaptă
25	10	Faruri de drum partea stângă
26	10	Faruri de drum partea dreaptă
27	10	Senzor HEGO
28	15	Control electronic motor
29	20	Lumini marșarier; Climatizare.
30	3	Sistem antiblocare roți (ABS)
31	30	Sistem antiblocare roți (ABS)
32	3	Memorie PCM
33	30	Sistem antiblocare roți (ABS)
34	30	Reglare octan
35	10	Pompă combustibil
36	60	Demaror; Ventilator răcire motor.
37	40	Amplificator; Sistem curățare faruri.

38	60	Releu de aprindere
39	60	Sursă principală de alimentare a instalației electrice a vehiculului
40	60	Bloc siguranțe în habitaclu; Comutator de aprindere
Releu
K4	Pompă combustibil
K13	Releu de menținere a puterii
K94	Demaror
K32	Climatizare
K36	Faruri de întâlnire
K37	Faruri de drum
K45	Ventilator răcire motor
K46	Ventilator răcire motor (viteză mare)
K157	Releu auxiliar
K158	Climatizare
Diodă
V33	Releu de menținere a puterii

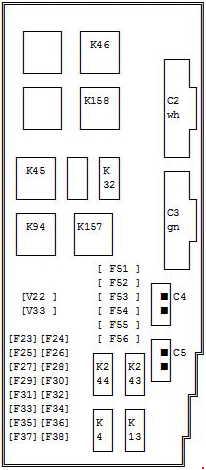

Bloc siguranțe al compartimentului motor (după 07.2000)

Nr	Amperaggi [A]	Descriere
23	10	Faruri de întâlnire partea șoferului
24	30	Sistem antiblocare roți (ABS)
25	10	Faruri de întâlnire partea pasagerului
26	10	Sistem antiblocare roți (ABS)
27	10	Faruri de drum partea șoferului
28	3	Sistem antiblocare roți (ABS)
29	10	Faruri de drum partea pasagerului
30	15	Control electronic motor
31	10	Pompă combustibil
32	20	Climatizare
33	3	Memorie PCM
34	30	Reglare octan (până la 09.2000)
35	–	–
36	10	Senzor HEGO
37	–	–
38	–	–
51	60	Demaror, ventilator răcire motor
52	40	Spălător faruri

53	60	Releu de aprindere
54	–	–
55	60	Sursa principală de alimentare a instalației electrice a vehiculului.
56	60	Bloc siguranțe în habitaclu; Comutator de aprindere.
Releu
K4	Pompă combustibil
K13	Releu de menținere a puterii
K26	Proiectoare de ceață
K32	Climatizare
K45	Ventilator răcire motor
K46	Ventilator răcire motor (viteză mare)
K94	Pornire bloc
K157	Releu auxiliar
K158	Climatizare
K243	Faruri de întâlnire
K244	Faruri de drum
Diodă
V22	Releu ventilator răcire motor
V33	Releu de menținere a puterii

Ford Puma (2019-2020) – schema cutiei de siguranțe

Anul producției: 2019, 2020.

Siguranțele Brichetei (priza de alimentare) în Ford Puma sunt siguranțele 83 și 84 în bloc siguranțe din compartiment motor.

Schema blocului de siguranțe al habitaclului

Poziția blocului de siguranțe

Panoul siguranțelor se află în spatele compartimentului portbagaj (LHD) sau sub compartimentul portbagaj (RHD).

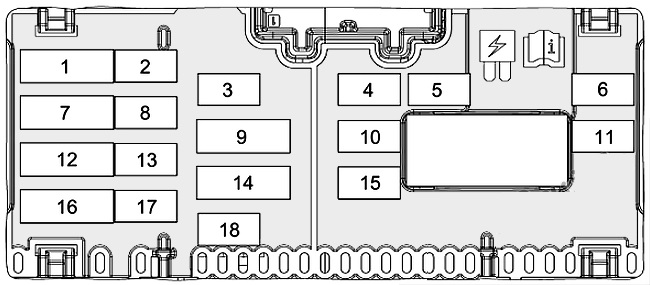

Schema blocului de siguranțe

Atribuirea siguranțelor în bord

Nr	Amp [A]	Descriere
1	5A	Modul control limitări; Senzor temperatură și umiditate în vehicul.
2	10 A	Modul control asistență parcare.
3	10 A	Cheie aprindere; Comutator aprindere; Modul telematic.
4	20A	Încuietoare.
5	10 A	Trapă
6	30A	Comutator oglindă dreapta; Geamuri electrice față partea dreaptă.
7	5A	Indicator dezactivare sistem airbag partea pasagerului; Oglindă retrovizoare cu funcție de întunecare automată.
8	10 A	Conector legătură date.
9	5A	Modul siguranță centrală.
10	15A	Protecție copii; Ușă rezervor combustibil.
11	30A	Comutator oglindă stânga; Geamuri electrice față partea stângă.
12	15A	Volan încălzit; Modul control faruri.
13	15A	Control vocal; Display informativ și de divertisment; Cititor CD.
14	7,5A	Semnalizator acustic cu suport baterie.
15	10 A	Semnalizator acustic antifurt.
16	7,5A	Control climatizare; Modul volan; Bord; Conector legătură date.
17	20A	Unitate audio.
18	20A	Gol.

Schema cutiei de siguranțe din compartiment motor

Poziția cutiei de siguranțe

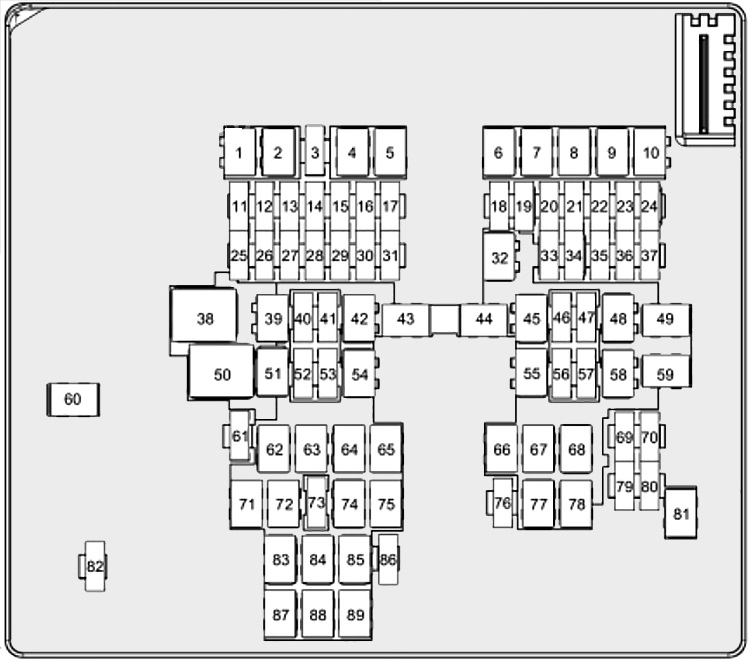

Schema cutiei de siguranțe

Atribuirea siguranțelor în compartiment motor

Nr	Amp [A]	Descriere
Nr	Amp [A]	Descriere
1	–	Neutilizat.
2	60A	Încălzitor aer de admisie.
3	10 A	Duze încălzite ale ștergătoarelor parbrizului față.
4	40A	Element încălzit al parbrizului partea stângă.
5	–	Neutilizat.
6	30A	Demaror.
7	40A	Motor ventilator.
8	–	Neutilizat.
9	–	Neutilizat.
10	–	Neutilizat.
11	20A	Blocul coloanei volanului.
12	10 A	Cuplaj climatizare.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	–	Neutilizat.
17	5A	Modul control sistem transmisie.
18	10 A	Volan încălzit.
19	5A	Servodirecție electronică.
20	–	Neutilizat.
21	–	Neutilizat.
22	–	Neutilizat.
23	10 A	Modul multiconfigurație scaun partea pasagerului.
24	10 A	Modul multiconfigurație scaun partea șoferului.
25	10 A	Pompă lichid răcire. Supapă evacuare.
26	15A	Supapă aerisire rezervor combustibil; Senzor poziție arbore cu came; Senzor presiune combustibil; Electrovalvă control palete variabile turbocompresor; Supapă bypass radiator recirculare gaze evacuare; Electrovalvă supapă control Wastegate; Senzor oxigen încălzit.
27	20A	Modul control sistem transmisie.
28	15A	Oblon activ; Pompă ulei; Compresor climatizare; Electrovalvă supapă control Wastegate; Senzor prezență apă în combustibil.
29	15A	Bobină de aprindere; Condensator pentru atenuare zgomote.
30	10 A	Supapă suprapresiune climatizare.
31	–	Neutilizat.
32	30A	Modul control caroserie.
33	10 A	Sistem informare unghi mort; Modul cruise control; Cameră asistență parcare față; Cameră asistență parcare spate; Modul control asistență parcare.
34	–	Neutilizat.
35	10 A	Faruri.
36	5A	Sistem antiblocare roți.
37	–	Neutilizat.
38	40A	Motor ventilator.
39	–	Neutilizat.
40	–	Neutilizat.
41	20A	Scaune încălzite.
42	–	Neutilizat.
43	40A	Modul de tractare remorcă.
44	40A	Element încălzit al parbrizului partea dreaptă.

Nr	Amp [A]	Descriere
45	30A	Modulul ușii spate stânga.
46	5A	Nivelarea farurilor.
47	15A	Amplificatorul dispozitivului audio.
48	20A	Trapă
49	60A	Pompă anti-blocare.
50	60A	Ventilator răcire viteză mare.
51	–	Neutilizat.
52	10 A	Conector de legătură date.
53	–	Neutilizat.
54	30A	Modulul ușii spate dreapta.
55	30A	Supapă anti-blocare.
56	5A	Comutator aprindere frână.
57	15A	Amplificatorul dispozitivului audio.
58	30A	Portbagaj electric.
59	40A	Controler caroserie.
60	–	Neutilizat.
61	–	Neutilizat.
62	–	Neutilizat.
63	–	Neutilizat.
64	–	Neutilizat.
65	–	Neutilizat.
66	–	Neutilizat.
67	–	Neutilizat.
68	20A	Pompă combustibil.
69	–	Neutilizat.
70	–	Neutilizat.
71	–	Neutilizat.
72	–	Neutilizat.
73	5A	Senzor ploaie.
74	30A	Motor ștergător parbriz.
75	–	Neutilizat.
76	–	Neutilizat.
77	25A	Parbriz spate încălzit.
78	–	Neutilizat.
79	20A	Claxon.
80	–	Neutilizat.
81	–	Neutilizat.
82	15A	Pompă ștergător spate.
83	20A	Brichetă; Puncte de alimentare auxiliare față.
84	20A	Puncte de alimentare auxiliare spate.
85	40A	Ventilator răcire viteză mică.
86	20A	Ștergător spate.
87	–	Neutilizat.
88	–	Neutilizat.
89	–	Neutilizat.

Ford Puma – schema cutiei de siguranțe

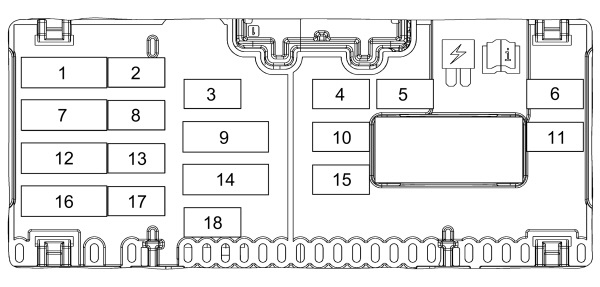

Anul producției: 2021, 2022.

Siguranțe brichetă (prize de alimentare) în Ford Puma sunt siguranțele 83(față), 84(spate) în cutia de siguranțe din compartiment motor.

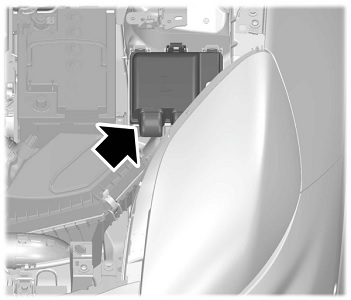

Compartiment motor

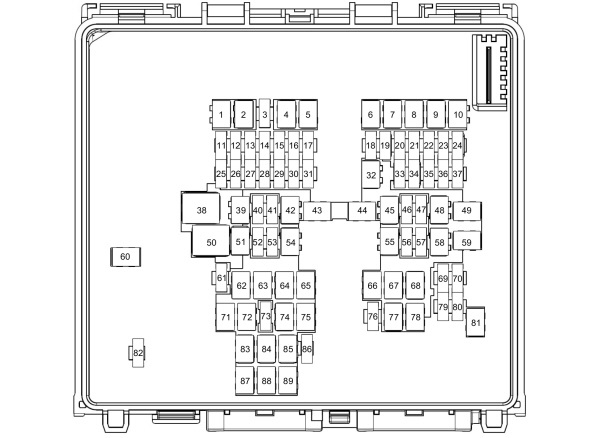

Cutia de siguranțe din compartiment motor

Cutia de siguranțe din compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	–	Neutilizat.
2	60 A	Încălzitor aer de admisie.
3	10 A	Duze încălzite ale ștergătorului parbrizului.
4	40 A	Element încălzitor parbriz partea stângă.
5	–	Neutilizat.
6	30 A	Demaror.
7	40 A	Motor ventilator.
8	–	Neutilizat.
9	60 A	Modul control bujii; Modul control cutie de viteze.
10	–	Neutilizat.
11	20 A	Blocare coloana volan.
12	10 A	Ambreiaj climatizare.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	5 A	Integrat cu cureaua alternatorului demaror — MHEV.
17	5 A	Modul control sistem propulsie.
18	10 A	Volan încălzit.
19	5 A	Sistem asistență electronică la direcție.
20	7,5 A	Modul control cutie de viteze.
21	–	Neutilizat.
22	–	Neutilizat.
23	10 A	Modul scaun multiconfigurabil partea pasagerului.
24	10 A	Modul scaun multiconfigurabil partea șoferului.
25	10 A	Pompă lichid răcire; Supapă evacuare.
26	15 A	Supapă evacuare vapori combustibil; Senzor poziție arbore cu came; Senzor control presiune injecție combustibil; Supapă electromagnetică control geometrie variabilă palete turbina turbocompresor; Supapă bypass radiator sistem recirculare gaze evacuare; Supapă electromagnetică control supapă suprapresiune; Sondă lambda încălzită.
27	20 A	Modul control sistem propulsie.
28	15 A	Deschidere activă grilă admisie; Pompă ulei; Compresor sistem climatizare; Supapă electromagnetică control supapă suprapresiune; Senzor prezență apă în combustibil.
29	15 A	Bobină de aprindere; Condensator atenuare zgomot.
30	10 A	Supapă suprapresiune sistem climatizare.
31	10 A	Modul control energie baterie — MHEV.
32	30 A	Modul control sisteme caroserie.
33	10 A	Sistem monitorizare unghi mort; Modul cruise control; Cameră față sistem asistență parcare; Cameră asistență parcare spate; Modul control sistem asistență activă parcare.
34	10 A	Modul control cutie de viteze.
	5 A	Modul control dozare reductoare.
35	10 A	Faruri.
36	5 A	Sistem antiblocare roți (ABS) în timpul frânării.
37	–	Neutilizat.
38	40 A	Motor ventilator.
39	–	Neutilizat.
40	10 A	Modul control energie baterie — MHEV.
41	20 A	Scaune încălzite.
42	–	Neutilizat.
43	40 A	Modul remorcă.

Număr	Ampere [A]	Descriere
44	40 A	Element încălzitor parbriz partea dreaptă.
45	30 A	Modul ușă spate stânga.
46	5 A	Reglarea poziției farurilor.
47	15 A	Amplificator audio.
48	20 A	Trapă.
49	60 A	Pompă sistem antiblocare roți (ABS) în timpul frânării.
50	60 A	Ventilator răcire viteză mare.
51	–	Neutilizat.
52	10 A	Conector diagnostic.
53	–	Neutilizat.
54	30 A	Modul ușă spate dreapta.
55	30 A	Supapă sistem antiblocare roți (ABS) în timpul frânării.
56	5 A	Comutator aprindere/oprire frâne.
57	15 A	Amplificator audio.
58	30 A	Deschidere/închidere electrică uși spate caroserie.
59	40 A	Modul control sisteme caroserie.
60	–	Neutilizat.
61	–	Neutilizat.
62	–	Neutilizat.
63	–	Neutilizat.
64	–	Neutilizat.
65	–	Neutilizat.
66	–	Neutilizat.
67	–	Neutilizat.
68	20 A	Pompă combustibil.
69	–	Neutilizat.
70	–	Neutilizat.
71	–	Neutilizat.
72	–	Neutilizat.
73	5 A	Senzor ploaie.
74	30 A	Demaror ștergător parbriz.
75	–	Neutilizat.
76	–	Neutilizat.
77	25 A	Încălzire lunetă spate.
78	–	Neutilizat.
79	20 A	Claxon.
80	–	Neutilizat.
81	25 A	Încălzitor motorină.
82	15 A	Pompă ștergător spate.
83	20 A	Brichetă.   Prize alimentare suplimentare față.
84	20 A	Prize alimentare suplimentare spate.
85	40 A	Ventilator răcire viteză mică.
86	20 A	Ștergător lunetă spate.
87	–	Neutilizat.
88	–	Neutilizat.
89	–	Neutilizat.

Cutia de siguranțe în compartimentul pasagerilor

Număr	Amperi [A]	Descriere
1	5 A	Modul control sistem siguranță suplimentară; Senzor interior temperatură și umiditate.
2	10 A	Modul control sistem asistență activă parcare.
3	10 A	Comutator aprindere; Buton comutator aprindere; Modem telematic.
4	20 A	Blocare; Deblocare.
5	10 A	Trapă.
6	30 A	Geamuri electrice față partea dreaptă.
7	5 A	Martor dezactivare sistem airbag partea pasagerului; Oglindă retrovizoare interioară cu funcție de întunecare automată.
8	10 A	Gol.
9	5 A	Modul central control alarmă; Uși spate caroserie deschidere/închidere fără utilizarea mâinilor; Deschidere/închidere electrică uși spate caroserie.
10	15 A	Blocare deschidere uși pentru copii; Capac rezervor combustibil.
11	30 A	Geamuri electrice față partea stângă.
12	15 A	Volan încălzit; Modul control faruri.
13	15 A	Control vocal; Display informativ și sistem electronic consum; Cititor CD.
14	7,5 A	Sirena alarmă alimentată de baterie; Modul încărcare wireless.
15	10 A	Sirena sistem alarmă.
16	7,5 A	Sistem încălzire, ventilație și climatizare; Modul volan; Tahometru; Conector diagnostic.
17	20 A	Sistem audio.
18	20 A	Gol.
