Honda CR-V (1995-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda CR-V 1995-2021, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Honda CR-V – schema siguranței
Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Siguranță brichetă (priză de alimentare) în Honda CR-V este siguranța nr. 6 (priză de alimentare accesorii spate) și 27 (priză de alimentare accesorii față) în panoul de siguranțe al bordului.

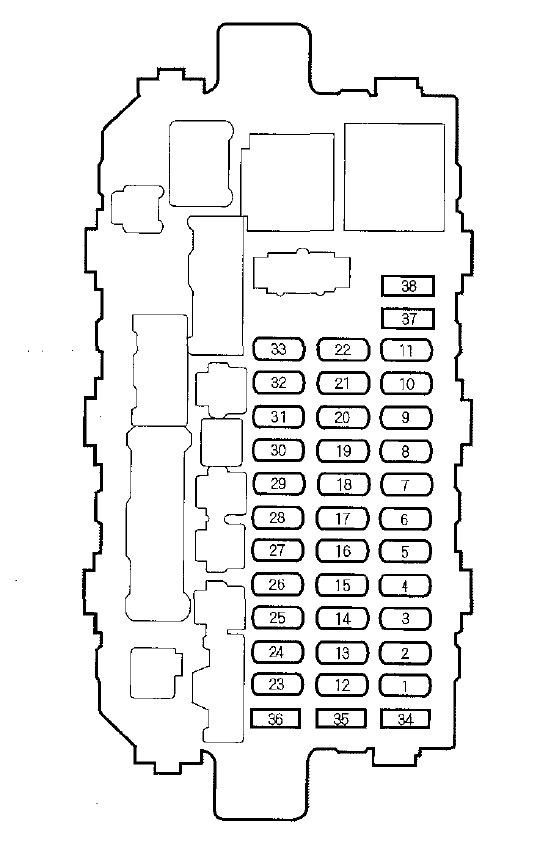

Panou siguranțe interior
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | 10 | Geam ștergător spate, spălător parbriz |
| 4 | 10 | Faruri de întâlnire dreapta |
| 5 | 10 | Faruri de întâlnire stânga |
| 6 | 10 | Priză alimentare accesorii spate |
| 7 | 20 | Geam spate stânga |
| 8 | 20 | Geam electric spate dreapta |
| 9 | 15 | Bobine de aprindere |
| 10 | 20 | Asistent geam față |
| 11 | 20 | Controler geam față |
| 12 | 7,5 | Aprindere lumini |
| 13 | 15 | Pompă combustibil (unitate SRS) |
| 14 | 7,5 | Pilot automat |
| 15 | 7,5 | ACG (IG);
Senzor SP. |
| 16 | 7,5 | Sistem antiblocare roți (ABS) |
| 17 | 7,5 | Releu climatizare încălzitor |
| 18 | 7,5 | Releu lumini de zi |
| 19 | 7,5 | Lumină de rezervă |
| 20 | 7,5 | Lumină de mers* |
| 21 | 10 | Far de întâlnire dreapta |
| 22 | 10 | Far de întâlnire stânga |
| 23 | 10 | SRS |
| 24 | 7,5 | Releu ridicare geam |
| 25 | 7,5 | Contor kilometraj |
| 26 | 20 | Ștergător parbriz față;
Spălător parbriz față. |
| 27 | 10 | Priză alimentare accesorii față |
| 28 | 10 | Radio |
| 29 | – | Neutilizat |
| 30 | 7,5 | Lumină contor kilometraj |
| 31 | 7,5 | Semnal pornire |
| 32 | 7,5 | Lumină număr înmatriculare, lumină spate |
| 33 | 7,5 | Unitate Inter Lock |
| 34 | 7,5 | Siguranță de rezervă |
| 35 | 10 | Siguranță de rezervă |
| 36 | 15 | Siguranță de rezervă |
| 37 | 20 | Siguranță de rezervă |
| 38 | – | Neutilizat |
| *: Model canadian | ||
Panou siguranțe sub capotă
| Număr | Amperaj [A] | Descriere |
| 1 | 100 | Siguranță principală a bateriei |
| 2 | 40 | Siguranță de aprindere principală |
| 3 | 20 | Dezumidificator spate |
| 4 | 40 | Accesoriu |
| 5 | 30 | Motor încălzitor |
| 6 | 30 | Far |
| 7 | 40 | Motor încălzitor |
| 8 | 10 | Lumini de urgență |
| 9 | 15 | Claxon, lumină de stop |
| 10 | 20 | Blocare uși |
| 11 | 20 | Ventilator răcire |
| 12 | 20 | Ventilator condensator |
| 13 | 15 | FI E / M (ECM / PCM) |
| 14 | 7,5 | Rezervă (radio) |
| 15 | 7,5 | Interior |
Panou cutia de siguranțe ABS (pentru unele modele)
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | Control motor |
| 2 | 20 | Sistem antiblocare roți (ABS) + B |
| 3 | 40 | Motor pompă ABS |
Honda CR-V (2002-2004) – schema cutiei de siguranțe
Anul producției: 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Honda CR-V (2002-2004) sunt siguranțele 2 (priză de alimentare accesorii spate) și 18 (priză de alimentare accesorii față) în bloc siguranțe al bordului.
Bloc siguranțe interior
Blocul siguranțe interior se află sub coloana volanului.
interior
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Bobine de aprindere |
| 2 | 10 | Priză alimentare accesorii spate |
| 3 | 10 | Lumini de zi* |
| 4 | 10 | ACG |
| 5 | – | Neutilizat |
| 6 | 7,5 | Releu ridicare geamuri |
| 7 | 20 | Trapă |
| 8 | 7,5 | Accesoriu;
Radio. |
| 9 | 7,5 | Ștergător spate |
| 10 | 7,5 | Contor kilometraj |
| 11 | – | Neutilizat |
| 12 | 7,5 | Lumini de zi* |
| 13 | 10 | SRS |
| 14 | 10 | Control oglinzi |
| 15 | 20 | Încălzitor LAF |
| 16 | 20 | Scaun încălzit |
| 17 | 15 | Pompă combustibil |
| 18 | 15 | Priză alimentare accesorii față |
| 19 | 7,5 | Aprindere lumini de urgență |
| 20 | 20 | Ștergător parbriz față |
| 21 | – | Gol |
| 22 | 20 | Geam față dreapta – alimentare |
| 23 | 20 | Geam față stânga – alimentare |
| 24 | 20 | Geam spate stânga – alimentare |
| 25 | 20 | Geam spate dreapta – alimentare |
| *: Model canadian | ||
Bloc siguranțe sub capotă
Blocul siguranțe sub capotă se află în compartiment motor partea șoferului.
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | Ventilator condensator |
| 2 | 15 | Faruri de întâlnire (?) |
| 3 | 15 | Lumină interioară |
| 4 | 20 | Ventilator răcire |
| 5 | 15 | Lumini de urgență |
| 6 | 15 | FI controler motor |
| 7 | 15 | Claxon, opriți |
| 8 | – | Neutilizat |
| 9 | 10 | Rezervă |
| 10 | 30 | Motor Sistem antiblocare roți (ABS) |
| 11 | 20 | Dezgheț spate |
| 12 | 40 | Motor încălzitor |
| 13 | 40 | Acționator geamuri |
| 14 | 40 | Accesoriu |
| 15 | 15 | Far stânga |
| 16 | 20 | Blocare uși |
| 17 | 15 | Far dreapta |
| 18 | 30 | Sistem antiblocare roți (ABS) F / S |
| 19 | 100 | Acumulator |
| 20 | 50 | Aprindere 1 |
| 21-25 | 7,5-30 | Siguranțe de rezervă |
Honda CR-V (2005-2006) – schema cutiei de siguranțe
Anul producției: 2005, 2006.
Siguranță brichetă (priză de alimentare) în Honda CR-V sunt siguranțele 2 (priză de alimentare accesorii spate) și 18 (priză de alimentare accesorii față) în cutia de siguranțe a bordului.
Cutia de siguranțe internă
Cutia de siguranțe internă se află sub coloana volanului.
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Bobine de aprindere |
| 2 | 10 | Priză alimentare accesorii spate |
| 3 | 10 | Lumini de zi* |
| 4 | 10 | ACG |
| 5 | – | Neutilizat |
| 6 | 7,5 | Releu ridicare geam |
| 7 | 20 | Trapă |
| 8 | 7,5 | Accesorii, radio |
| 9 | 7,5 | Ștergător spate |
| 10 | 7,5 | Contor kilometraj |
| 11 | – | Neutilizat |
| 12 | 7,5 | Lumini de zi* |
| 13 | 10 | SRS |
| 14 | 10 | Control la distanță oglindă |
| 15 | 20 | + B FR ACC |
| 16 | 20 | Scaun încălzit |
| 17 | 15 | Pompă combustibil |
| 18 | 15 | Priză alimentare accesorii față |
| 19 | 7,5 | Comutator lumini semnalizare |
| 20 | 20 | Ștergător parbriz față |
| 21 | – | Neutilizat |
| 22 | 20 | Geam față dreapta – alimentare |
| 23 | 20 | Geam față stânga – alimentare |
| 24 | 20 | Geam spate stânga – alimentare |
| 25 | 20 | Geam spate dreapta – alimentare |
| *: Model canadian | ||
Cutia de siguranțe sub capotă
Cutia de siguranțe sub capotă se află în compartiment motor partea șoferului.
Cutie principală
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | Ventilator condensator |
| 2 | 30 | Motor |
| 3 | 15 | Lumină interior |
| 4 | 20 | Ventilator răcire |
| 5 | 15 | Lumini de urgență |
| 6 | 15 | Lumină mică |
| 7 | 15 | Claxon |
| 8 | 15 | DBW |
| 9 | 10 | Rezervă |
| 10 | 30 | Motor ABS |
| 11 | 20 | Dezghețător spate |
| 12 | 40 | Motor încălzitor |
| 13 | 40 | Alimentare geamuri |
| 14 | 40 | Accesoriu |
| 15 | 15 | Far stânga |
| 16 | 20 | Bloc încuietori uși |
| 17 | 15 | Far dreapta |
| 18 | 30 | Sistem antiblocare roți (ABS) F / S |
| 19 | 100 | Acumulator |
| 20 | 50 | Aprindere 1 |
| 21-25 | 7,5-30 | Siguranțe de rezervă |
Cutie suplimentară
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Încălzitor LAF |
| 2 | 7,5 | Lumini de zi* |
| 3 | 15 | FI ECU (ECM / PCM) |
| 4 | 15 | Bobină IG |
| *: În modelele canadiene | ||
Honda CR-V (2007-2009) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009.
Siguranță brichetă (priză alimentare) în Honda CR-V (2007-2009) sunt siguranțele 28 (priză accesorii spate), 29 (priză accesorii față) și 31 (priză alimentare accesorii pe consola centrală) în bloc siguranțe pe bord.

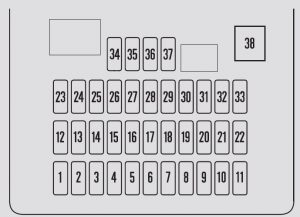

Bloc siguranțe interior
| Număr | Amperi [A] | Descriere |
| 1 | 7,5 | Releu geamuri electrice |
| 2 | 15 | Pompă combustibil |
| 3 | 10 | ACG |
| 4 | 7,5 | Sistem antiblocare roți (ABS)/VSA |
| 5 | (15) | Scaune încălzite* |
| 6 | (20) | Proiectoare de ceață față* |
| 7 | – | Neutilizat |
| 8 | 10 | Al treilea ștergător parbriz |
| 9 | 7,5 | ODS (Sistem de Detectare Ocupant) |
| 10 | 7,5 | Contor kilometraj |
| 11 | 10 | SRS |
| 12 | 10 | Far dreapta de drum |
| 13 | 10 | Far stânga de drum |
| 14 | 7,5 | Lumină mică (interior) |
| 15 | 7,5 | Lumină mică (exterior) |
| 16 | 10 | Far dreapta de întâlnire |
| 17 | 10 | Far stânga de întâlnire |
| 18 | 20 | Faruri principale de drum |
| 19 | 15 | Faruri principale mici |
| 20 | 7,5 | TPMS |
| 21 | 20 | Faruri de întâlnire |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | (20) | Panoramă* |
| 25 | 20 | Încuietoare ușă |
| 26 | 20 | Fereastră față stânga – alimentare |
| 27 | (20) | Opțiune HAC |
| 28 | 15 | Priză accesorii spate |
| 29 | 15 | Accesoriu (brichetă) |
| 30 | 20 | Fereastră față dreapta alimentare |
| 31 | (15) | Priză alimentare suplimentară pe bord* |
| 32 | 20 | Fereastră spate dreapta – alimentare |
| 33 | 20 | Fereastră spate stânga electrică |
| 34 | 7,5 | ACC Radio |
| 35 | 7,5 | Blocare cheie ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Lumini de zi |
| 38 | 30 | Al treilea ștergător parbriz |
| *: Model canadian | ||

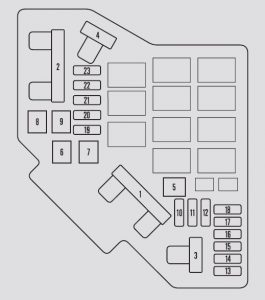

Cutia de siguranțe sub capotă
| Număr | Amperaj [A] | Descriere |
| 1 | 100 | Baterie |
| (70) | EPS* | |
| 2 | 80 | Opțiune principală |
| 50 | Comutator aprindere principal | |
| 3 | 20 | Sistem antiblocare roți (ABS)/VSA FSR |
| 40 | Motor ABS/VSA | |
| 4 | 50 | Far principal |
| 40 | Alimentare principală geam | |
| 5 | (30) | EPT-R* |
| 6 | 20 | Motor ventilator auxiliar |
| 7 | 20 | Motor principal ventilator |
| 8 | 30 | Dezumidificator spate |
| 9 | 40 | Ventilator |
| 10 | 15 | Lumini de urgență |
| 11 | 15 | LAF |
| 12 | 15 | Frâne și claxon |
| 13 | (20) | Scaun electric DR RR HI/înclinare* |
| 14 | (20) | Scaun electric DR FR HI/alunecare* |
| 15 | 7,5 | Nivel ulei IGPS |
| 16 | (30) | EPT-L * |
| 17 | (15) | Sunet de înaltă putere * |
| 18 | 15 | Bobină IG |
| 19 | 15 | FI principal |
| 20 | 20 | Ambreiaj MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Lumină interioară |
| 23 | 10 | Rezervă |
| * : : Dacă este prezent în echipare | ||
Honda CR-V (2010-2011) – schema cutiei de siguranțe
Anul producției: 2010, 2011.
Siguranță brichetă (priză de alimentare) în Honda CR-V (2010-2011) sunt siguranțele 28 (priză accesorii spate), 29 (priză accesorii față) și 31 (priză de alimentare accesorii pe consola centrală) în cutia de siguranțe din bord.

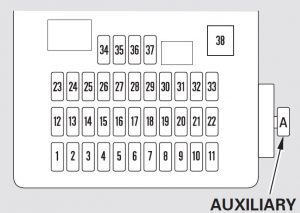

Cutia de siguranțe internă
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | Releu ridicare geamuri |
| 2 | 15 | Pompă combustibil |
| 3 | 10 | ACG |
| 4 | 7,5 | Sistem antiblocare roți (ABS) / VSA |
| 5 | (15) | Scaune încălzite* |
| 6 | – | Neutilizat |
| 7 | – | Neutilizat |
| 8 | 10 | Ștergător spate |
| 9 | 7,5 | ODS (Sistem de Detectare Ocupant) |
| 10 | 7,5 | Contor kilometraj |
| 11 | 10 | SRS |
| 12 | 10 | Far faruri de întâlnire dreapta |
| 13 | 10 | Far faruri de întâlnire stânga |
| 14 | 7,5 | Lumină interioară |
| 15 | 7,5 | Lumină exterioară |
| 16 | 10 | Far faruri de drum dreapta |
| 17 | 10 | Far faruri de drum stânga |
| 18 | 20 | Faruri principale |
| 19 | 15 | Lumini MAIN |
| 20 | 7,5 | TPMS |
| 21 | 20 | Faruri de întâlnire |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | (20) | Trapă* |
| 25 | 20 | Blocare uși |
| 26 | 20 | Geam față stânga |
| 27 | – | Neutilizat |
| 28 | 15 | Priză accesorii spate |
| 29 | 15 | Priză alimentare accesorii față |
| 30 | 20 | Geam față dreapta |
| 31 | (15) | Priză alimentare accesorii
(în compartiment consolă / pe masa centrală) |
| 32 | 20 | Geam spate dreapta |
| 33 | 20 | Geam spate stânga |
| 34 | 7,5 | ACC Radio |
| 35 | 7,5 | Blocare cheie ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Lumini de zi |
| 38 | 30 | Ștergător față |
| * : Dacă este prezent din fabrică | ||
Suplimentar
| Număr | Amperaj [A] | Descriere |
| A | 10 | VB SOL |
| B | – | – |

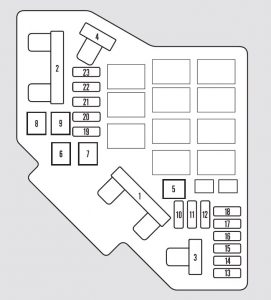

Cutia de siguranțe sub capotă
| Număr | Amperaj [A] | Descriere |
| 1 | 100 | Baterie |
| – | Neutilizat | |
| 2 | 80 | IG Principal |
| 50 | Comutator aprindere principal | |
| 3 | 20 | Sistem antiblocare roți (ABS) / VSA FSR |
| 40 | Motor ABS / VSA | |
| 4 | 50 | Far principal |
| 40 | Alimentare geam | |
| 5 | – | Neutilizat |
| 6 | 20 | Motor ventilator auxiliar |
| 7 | 20 | Motor principal ventilator |
| 8 | 30 | Dezumidificator spate |
| 9 | 40 | Ventilator |
| 10 | 15 | Lumini de urgență |
| 11 | 15 | LAF |
| 12 | 15 | Frâne și claxon |
| 13 | (20) | Scaun electric DR RR HI / rabatabil * |
| 14 | (20) | Scaun electric DR FR HI / glisant * |
| 15 | 7,5 | Nivel ulei IGPS |
| 16 | – | Neutilizat |
| 17 | (15) | Sunet de înaltă putere;
Dezghețare parbriz față. |
| 18 | 15 | Bobină IG |
| 19 | 15 | FI principal |
| 20 | 20 | Ambreiaj MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Iluminare interioară |
| 23 | 10 | De rezervă |
| * : : Dacă este prezent din fabrică | ||
Honda CR-V (2012-2014) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014.
Siguranță brichetă (priză alimentare) în Honda CR-V (2012-2014) sunt siguranțele nr. 12 (priză alimentare accesorii consolă centrală) și nr. 27 (priză alimentare accesorii față) în cutia de siguranțe din bord.
Cutia de siguranțe din compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | EPS | 70 |
| – | – | |
| Motor Sistem antiblocare roți (ABS) / VSA | 40 | |
| ABS / VSA FSR | 20 | |
| E-DPS * | (30) | |
| Siguranță principală | 100 | |
| 2 | IG principal | 50 |
| Cutia de siguranțe principală | 60 | |
| Cutia de siguranțe principală 2 | 60 | |
| Far principal | 30 | |
| – | ||
| Dezumidificator spate | 30 | |
| – | – | |
| Ventilator | 40 | |
| Ștergător parbriz față principal | 30 | |
| Motor ventilator auxiliar | 20 | |
| Motor principal ventilator | 20 | |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Releu ventilator auxiliar CL | 7,5 |
| 9 | – | – |
| 10 | Oglindă încălzită în ușă * | (7,5) |
| 11 | STRLD | 7,5 |
| 12 | Proiectoare de ceață* | (20) |
| 13 | Amplificator premium * | (20) |
| 14 | Claxon | 10 |
| 15 | Faruri de urgență | 10 |
| 16 | Lumină de stop | 10 |
| 17 | Bobină IG | 15 |
| 18 | IGP2 | 15 |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | DBW | 15 |
| 23 | IGP | 15 |
| 24 | Far de întâlnire stânga | 10 |
| 25 | Far de întâlnire dreapta | 10 |
| 26 | – | 20 |
| 27 | Ambreiaj MG | 7,5 |
| 28 | Iluminare interioară | 7,5 |
| 29 | Rezervă | 10 |
| * Nu este disponibil în toate modelele | ||

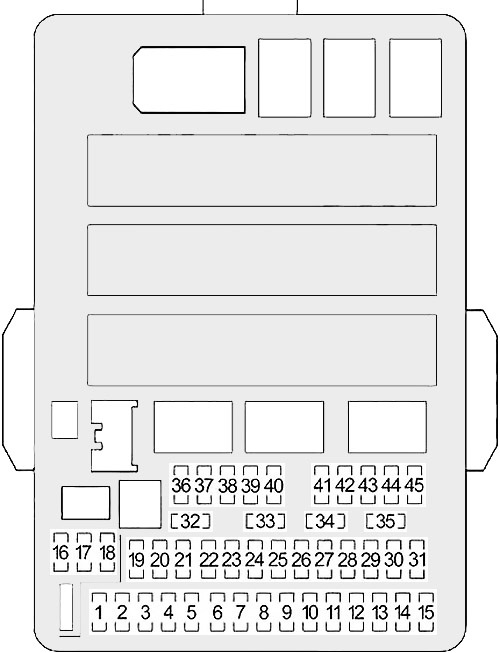

Cutia de siguranțe interne
Se află sub bord.
| Număr | Descriere | Amperaj [A] |
| 1 | – | – |
| 2 | ACG | 10 |
| 3 | SRS | 15 |
| 4 | Pompă combustibil | 15 |
| 5 | Contor kilometraj | 10 |
| 6 | Acționator geam | 7,5 |
| 7 | VB SOL | 7,5 |
| 8 | Motor încuietoare ușă 2 (deblocare) | 15 |
| 9 | Motor încuietoare ușă 1 (deblocare) | 10 |
| 10 | Display* | (7,5) |
| 11 | Trapă * | (20) |
| 12 | Priză alimentare accesoriu (consolă centrală) * | (15) |
| 13 | – | – |
| 14 | Încălzitoare scaune * | (20) |
| 15 | Motor încuietoare ușă partea șoferului (deblocare) | 10 |
| 16 | Scaun șofer glisant electric * | (20) |
| 17 | Scaun șofer rabatabil electric * | (20) |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Încuietoare cheie ACC | 7,5 |
| 21 | Lumini de zi | 7,5 |
| 22 | Climatizare | 7,5 |
| 23 | Ștergător spate | 10 |
| 24 | ABS / VSA | 7,5 |
| 25 | Audio | 10 |
| 26 | – | – |
| 27 | Priză alimentare accesorii (față) | 15 |
| 28 | Ștergător parbriz | 15 |
| 29 | ODS | 7,5 |
| 30 | Motor încuietoare ușă partea șoferului (bloc) * | 10 |
| 31 | – | – |
| 32 | Motor încuietoare ușă 2 (bloc) | 15 |
| 33 | Motor încuietoare ușă 1 (bloc) | 15 |
| 34 | Faruri de întâlnire | 10 |
| 35 | Iluminare | 7,5 |
| 36 | – | – |
| 37 | – | – |
| 38 | Far de drum stânga | 10 |
| 39 | Far de drum dreapta | 10 |
| 40 | TPMS | 7,5 |
| 41 | Încuietoare ușă | 20 |
| 42 | Alimentare geam partea șoferului | 20 |
| 43 | Geam electric spate partea pasagerului | 20 |
| 44 | Geam electric față partea pasagerului | 20 |
| 45 | Geam electric lateral partea șoferului | 20 |
| 46 | – | – |
| * : : Se prezent în echipare | ||
Honda CR-V (2015-2016) – schema cutiei de siguranțe
Anul producției: 2015, 2016.
Siguranță brichetă (priză alimentare) în Honda CR-V (2015-2016) sunt siguranțele nr. 12 (priză alimentare accesorii consola centrală) și nr. 27 (priză alimentare accesorii față) în cutia de siguranțe din bord.

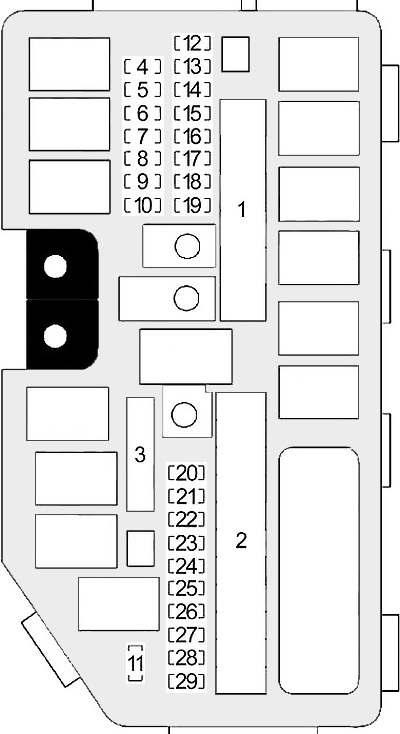

Cutia de siguranțe din compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | EPS | 70 |
| Ușă electrică portbagaj | (40) | |
| Motor Sistem antiblocare roți (ABS) / VSA | 40 | |
| ABS / VSA FSR | 20 | |
| E-DPS * | (30) | |
| Siguranță principală | 100 | |
| 2 | Principal | 50 |
| Cutia de siguranțe principală | 60 | |
| Cutia de siguranțe principală 2 | 60 | |
| Faruri principale | 30 | |
| Comutator magnetic ST | (30) | |
| Dezumidificator spate | 30 | |
| – | – | |
| Ventilator | 40 | |
| Ștergător parbriz față principal | 30 | |
| Motor ventilator auxiliar | 20 | |
| Motor principal ventilator | 20 | |
| 3 | DC / DC1 | (30) |
| DC / DC2 | (30) | |
| IG principal | (30) | |
| IG principal 2 | (30) | |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Releu ventilator auxiliar CL | 7,5 |
| 9 | VSA ECU | 7,5 |
| 10 | Oglindă încălzită în ușă * | (7,5) |
| 11 | STRLD | 7,5 |
| 12 | Injector | 20 |
| 13 | Amplificator premium * | (20) |
| 14 | Claxon | 10 |
| 15 | Faruri de urgență | 10 |
| 16 | Lumină de stop | 10 |
| 17 | Bobină IG | 15 |
| 18 | IGP2 | 15 |
| 19 | Lumini de zi | (10) |
| 20 | Scaun pasager reglabile electric | (20) |
| 21 | Dezgheț | (15) |
| 22 | DBW | 15 |
| 23 | IGP | 15 |
| 24 | Far de întâlnire stânga | 10 |
| 25 | Far de întâlnire dreapta | 10 |
| 26 | – | 20 |
| 27 | Ambreiaj MG | 7,5 |
| 28 | Iluminare interioară | 7,5 |
| 29 | Rezervă | 10 |
| * Nu este disponibil în toate modelele | ||
Cutia de siguranțe internă
Se află sub bord.
| Număr | Descriere | Amperaj [A] |
| 1 | – | – |
| 2 | ACG | 10 |
| 3 | SRS | 15 |
| 4 | Pompă combustibil | 15 |
| 5 | Contor kilometraj | 10 |
| 6 | Actuator geamuri | 7,5 |
| 7 | VB SOL | 7,5 |
| 8 | Motor încuietoare ușă 2 (deblocare) | 15 |
| 9 | Motor încuietoare ușă 1 (deblocare) | 10 |
| 10 | Remorcă* | (7,5) |
| 11 | Trapă * | (20) |
| 12 | Priză alimentare accesoriu (consolă centrală) * | (15) |
| 13 | Ștergător parbriz * | (15) |
| 14 | Încălzitoare scaune * | (20) |
| 15 | Motor încuietoare ușă partea șoferului (deblocare) | 10 |
| 16 | Scaun șofer electric glisant * | (20) |
| 17 | Scaun șofer electric înclinabil * | (20) |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Bloc cheie ACC | 7,5 |
| 21 | Faruri de zi | 7,5 |
| 22 | Climatizare | 7,5 |
| 23 | Ștergător parbriz spate | 10 |
| 24 | ABS / VSA | 7,5 |
| 25 | Audio | 10 |
| 26 | Ușă electrică portbagaj * | (20) |
| 27 | Priză alimentare accesorii (față) | 15 |
| 28 | Ștergător parbriz | 15 |
| 29 | ODS | 7,5 |
| 30 | Motor încuietoare ușă partea șoferului (bloc) * | 10 |
| 31 | Smart* | (10) |
| 32 | Motor încuietoare ușă 2 (bloc) | 15 |
| 33 | Motor încuietoare ușă 1 (bloc) | 15 |
| 34 | Faruri de întâlnire (?) | 10 |
| 35 | Iluminare interioară | 7,5 |
| 36 | Ștergător parbriz spate principal * | (10) |
| 37 | Proiectoare de ceață față * | (20) |
| 38 | Far de drum stânga | 10 |
| 39 | Far de drum dreapta | 10 |
| 40 | – | – |
| 41 | Bloc încuietoare ușă | 20 |
| 42 | Alimentare geam partea șoferului | 20 |
| 43 | Geam electric spate partea pasagerului | 20 |
| 44 | Geam electric față partea pasagerului | 20 |
| 45 | Geam electric lateral partea șoferului | 20 |
| 46 | – | – |
| * : : Dacă este prezent în echipare | ||
Honda CR-V (2017) – schema cutiei de siguranțe
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Honda CR-V este siguranța 29 în bloc siguranțe sub bord.

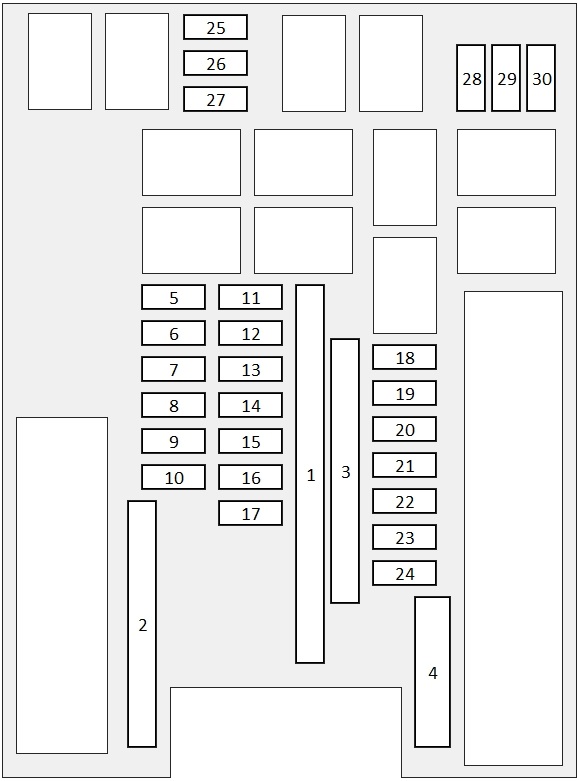

Bloc siguranțe din compartiment motor
| Nr | Descriere | Amperaj [A] |
| 1 | Audio AMP* | (30) |
| Amplificator electric frână | 40 | |
| Motor principal ventilator | 30 | |
| Modul releu 1 | 30 | |
| IG principal 2* 2 | 30 | |
| Modul releu 2 | 30 | |
| Baterie | 125 | |
| 2 | EPS | 70 |
| IG principal 1 | 30* 2 | |
| 50* 3 | ||
| Opțiune cutie de siguranțe | (40) | |
| Cutie de siguranțe | 60 | |
| Motor ștergător față | 30 | |
| Motor ventilator auxiliar | 30 | |
| 3 | Dezghețător lunetă spate | 40 |
| Demaror | 30 | |
| Cutie de siguranțe | 40 | |
| Motor ABS/VSA | 40 | |
| ABS/VSA FSR | 40 | |
| Motor ventilator | 40 | |
| 4 | Bloc opțiuni 1* | (40) |
| Bloc opțiuni 2* | (40) | |
| – | – | |
| Portbagaj electric* | (40) | |
| 5 | VB ACT* 4 | (7,5) |
| 6 | Ștergător | 15 |
| 7 | FI principal | 15 |
| 8 | FI Sub* 4 | 15 |
| DBW* 5 | ||
| 9 | Lumină de stop | 10 |
| 10 | Injector | 20 |
| 11 | LAF | 7,5 |
| 12 | FI ECU* 4 | 10 |
| – * 5 | – | |
| 13 | Dezghețator ștergător față* | (15) |
| 14 | Lumini de avarie | 10 |
| 15 | Bobină IG | 15 |
| 16 | Transmisie* 4 | (15) |
| -* 5 | – | |
| 17 | – | – |
| 18 | Rezervă | 10 |
| 19 | Audio | 15 |
| 20 | AWD* | (20) |
| 21 | Încălzire scaun spate* 1 | (20) |
| – * 2 | – | |
| 22 | Proiectoare de ceață față* 3;
Grilă inferioară a obturatorului. |
(15) |
| 23 | Compresor climatizare/grilă capac superior | 10 |
| 24 | Claxon | 10 |
| 25 | Ventilator răcire | 7,5 |
| 26 | – | – |
| 27 | – | – |
| 28 | Comutator magnetic ST * 4 | (7,5) |
| 29 | – | – |
| 30 | – | – |
| * 1: Modele cu sistem de acces inteligent
au butonul ENGINE START/STOP în loc de comutatorul de aprindere. * 2: Modele cu sistem smart entry |
||
Bloc siguranțe intern
Se află sub bord.
| Nr | Descriere | Amperaj [A] |
| 1 | Accesoriu | 10 |
| 2 | Blocco chiavi | 5 |
| 3 | Opțiune | 10 |
| 4 | Opțiune 1 | 5 |
| Transmisie *2, *3 | (10) | |
| 5 | Opțiune | 10 |
| 6 | Indicator SRS | 10 |
| 7 | Contor kilometraj | 10 |
| 8 | Pompă combustibil | 15 |
| 9 | Climatizare | 10 |
| 10 | Priză alimentare accesorii (consolă centrală) | (20) |
| 11 | Control motor * 3 | 5 |
| 12 | Blocco porte laterali partea pasagerului | 10 |
| 13 | Blocco porte laterali partea șoferului | 10 |
| 14 | Geam electric partea șoferului | 20 |
| 15 | Geam electric față partea pasagerului | 20 |
| 16 | Blocco porta | 20 |
| 17 | Transmisie * 1, * 3 | (10) |
| Opțiune 2 | 5 | |
| 18 | Control scaun partea șoferului* | (10) |
| 19 | Panoramic* | (20) |
| 20 | Demaror | 10 |
| 21 | ACG | 10 |
| 22 | Lumini de zi | 10 |
| 23 | Încălzire volan *1,
Portbagaj electric fără mâini. |
(10) |
| 24 | Opțiune | 5 |
| 25 | Bloc încuietoare ușă partea șoferului | (10) |
| 26 | Bloc încuietoare uși laterale partea pasagerului | 10 |
| 27 | Geam electric spate partea pasagerului | 20 |
| 28 | Alimentare geam șofer | 20 |
| 29 | Priză alimentare accesorii față | 20 |
| 30 | Intrare inteligentă *1 | 20 |
| STS *2 | 5 | |
| 31 | Scaun șofer reclinabil electric * | (20) |
| 32 | Încălzire scaune față * | (20) |
| 33 | Scaun șofer glisant electric * | (20) |
| 34 | Sistem antiblocare roți (ABS)/VSA | 10 |
| 35 | SRS | 10 |
| 36 | Opțiune HAC * | 20 |
| 37 | Afișaj* | 15 |
| 38 | Bloc încuietoare uși laterale partea șoferului | 10 |
| 39 | Bloc încuietoare ușă partea șoferului | (10) |
| A | Portbagaj electric* | (20) |
| B | Scaun pasager glisant electric* | (20) |
| C | Scaun pasager reclinabil electric* | (20) |
| D | Motor jaluzele panoramice *3 | (20) |
| E | Ventilator spate | (20) |
| F | EPT L. | (20) |
| G | EPT R | (20) |
| H | Priză alimentare accesorii
(suprafață de încărcare) *4 |
(20) |
| *: Nu este disponibil pe toate modelele
* 1: Modele canadiene cu încălzitor volan |
||

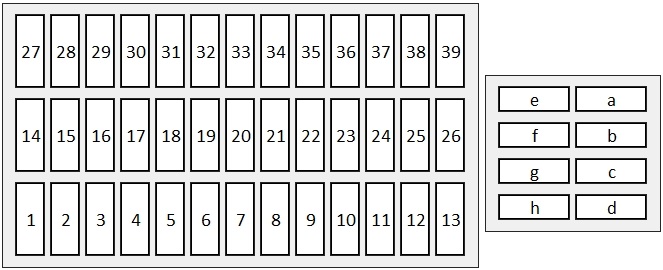

Honda CR-V – schema cutiei de siguranțe
Anul producției: 2018, 2019.
Siguranțele prizei brichetă (prize de alimentare) în Honda CR-V sunt siguranțele nr. 10 (priză de alimentare a accesoriilor consolei centrale), nr. 29 (priză de alimentare a accesoriilor față) și siguranța „h” (priză de alimentare a accesoriilor în portbagaj (dacă este prezentă în echipare)) în blocul siguranțe al bordului.
Habitaclu
Atribuirea siguranțelor în habitaclu (2018, 2019)
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| 1 | Accesoriu | 10 A |
| 2 | Blocare chei | 5 A |
| 3 | Opțiune 3 | 10 A |
| 4 | Opțiune 2 (cu sistem de acces inteligent) | 5 A |
| 4 | Transmisie (fără sistem de acces inteligent) | (10 A) |
| 5 | Opțiune | 10 A |
| 6 | Indicator SRS | 10 A |
| 7 | Metru | 10 A |
| 8 | Pompă combustibil | 15 A |
| 9 | Climatizare | 10 A |
| 10 | Priză alimentare accesorii (consolă centrală) | (20A) |
| 11 | Control motor | 5 A |
| 12 | Blocare ușă pasager | 10 A |
| 13 | Deblocare ușă partea șoferului | 10 A |
| 14 | Geam spate partea șoferului | 20 A |
| 15 | Geam partea pasagerului față | 20 A |
| 16 | Blocare ușă | 20 A |
| 17 | Cutie (cu sistem de acces inteligent) | (10 A) |
| 17 | Opțiune 2 (fără sistem de acces inteligent) | 5 A |
| 18 | Suport lombar șofer (opțiune) | (10 A) |
| 19 | Trapă (opțiune) | (20A) |
| 20 | Aprindere | 10 A |
| 21 | ACG | 10 A |
| 22 | Lumini de zi | 10 A |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| 23 | Încălzire volan (opțiune) | (10 A) |
| 24 | Opțiune | 5 A |
| 25 | Blocare ușă șofer | (10 A) |
| 26 | Deblocare ușă partea pasagerului | 10 A |
| 27 | Geam electric spate partea pasagerului | 20 A |
| 28 | Alimentare geam șofer | 20 A |
| 29 | Priză alimentare accesorii față | 20 A |
| 30 | Smart Entry (cu sistem de acces inteligent) | 10 A |
| 30 | STS (fără sistem de acces inteligent) | 5 A |
| 31 | Scaun șofer înclinat electric (opțiune) | (20A) |
| 32 | Încălzire scaune față (opțiune) | (20A) |
| 33 | Scaun șofer glisant electric (opțiune) | (20A) |
| 34 | ABS/VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | Opțiune HAC (opțiune) | 20 A |
| 37 | Remorcă (opțiune) | 15 A |
| 38 | Bloc partea șoferului | 10 A |
| 39 | Deblocare ușă șofer | (10 A) |
| A | Închidere hayon spate (opțiune) | (20A) |
| B | Scaun pasager glisant electric (opțiune) | (20A) |
| C | Scaun pasager înclinat electric (opțiune) | (20A) |
| D | Motor întunecare panoramică | (20A) |
| E | Ventilator spate | (20A) |
| F | EPT L | (20A) |
| G | EPT R | (20A) |
| H | Priză alimentare accesorii (spațiu de încărcare) | (20A) |
Motor
Alocarea siguranțelor în compartiment motor (2018, 2019)
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| 1 | Amplificator audio (opțiune) | (30A) |
| 1 | Neutilizat (modele canadiene fără scaun electric),
(fără sistem de acces inteligent) |
– |
| 1 | Amplificator frână electrică | 40 A |
| 1 | Motor principal ventilator | 30 A |
| 1 | Modul releu 1 | 30 A |
| 1 | IG Main 2 (cu sistem de acces inteligent) | 30 A |
| 1 | Neutilizat (fără sistem de acces inteligent) | – |
| 1 | Modul releu 2 | 30 A |
| 1 | Baterie | 125 A |
| 2 | EPS | 70 A |
| 2 | IG Main 1 (30 A (cu sistem de acces inteligent),50 A (fără sistem de acces inteligent)) |
30 A / 50 A |
| 2 | Opțiune cutia de siguranțe | 40 A |
| 2 | Cutia de siguranțe 1 | 60 A |
| 2 | Motor ștergător față | 30 A |
| 2 | Motor ventilator auxiliar | 30 A |
| 3 | Ștergător spate | 40 A |
| 3 | Demaror | 30 A |
| 3 | Cutia de siguranțe 2 | 40 A |
| 3 | Motor ABS/VSA | 40 A |
| 3 | ABS/VSA FSR | 40 A |
| 3 | Motor ventilator | 40 A |
| 4 | Bloc opțiuni 1 (opțiune) | (40A) |
| 4 | Neutilizat (modele canadiene fără scaun electric),
(fără sistem de acces inteligent) |
– |
| 4 | Bloc opțiuni 2 (opțiune) | (40A) |
| 4 | Neutilizat (fără sistem de acces inteligent) | – |
| 4 | Portbagaj electric (opțiune) | (40A) |
| 4 | Neutilizat (modele canadiene fără scaun electric),
(fără sistem de acces inteligent) |
– |
| 5 | VB ACT (cu sistem de acces inteligent) | 7,5 A |
| 5 | Neutilizat (fără sistem de acces inteligent) | – |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| 6 | Mașini de spălat | 15 A |
| 7 | FI principal | 15 A |
| 8 | FI Sub (cu sistem de acces inteligent);
DBW (fără sistem de acces inteligent) |
15 A |
| 9 | Lumină de stop | 10 A |
| 10 | Injector | 20 A |
| 11 | LAF | 7,5 A |
| 12 | FI ECU (cu sistem de acces inteligent) | 10 A |
| 12 | Neutilizat (fără sistem de acces inteligent) | – |
| 13 | Dezghețător ștergător față (modele canadiene) | 15 A |
| 13 | Neutilizat (modele americane) | – |
| 14 | Lumini de avarie | 10 A |
| 15 | Bobină IG | 15 A |
| 16 | Cutie (cu sistem de acces inteligent) | 15 A |
| 16 | Neutilizat (fără sistem de acces inteligent) | |
| 17 | Neutilizat | – |
| 18 | Backup | 10 A |
| 19 | Audio | 15 A |
| 20 | E-DPS (opțiune) | (20A) |
| 21 | Încălzire scaune spate (modele canadiene cu încălzire scaune spate) | (20A) |
| 21 | Neutilizat (modele fără încălzire scaun spate) | – |
| 22 | Proiectoare de ceață față (opțiune)
(modele americane și canadiene cu scaun electric) |
(15A) |
| 22 | Grilă inferioară a jaluzelelor (modele canadiene fără priză electrică) | 15 A |
| 23 | Compresor aer condiționat / grilă superioară a jaluzelelor | 10 A |
| 24 | Claxon | 10 A |
| 25 | Ventilator răcire | 7,5 A |
| 26 | Neutilizat | – |
| 27 | Neutilizat | – |
| 28 | Neutilizat (cu sistem de acces inteligent) | – |
| 28 | Comutator magnetic ST (fără sistem de acces inteligent) | (7,5 A) |
| 29 | Neutilizat | – |
| 30 | Neutilizat | – |
Honda CR-V – schema cutiei de siguranțe
Anul producției: 2019, 2020, 2021.
Siguranțele prizei brichetei (prize de alimentare) în Honda CR-V sunt siguranțele nr. 10 (priză de alimentare accesorii consola centrală), nr. 29 (priză de alimentare accesorii față) și siguranța “h” (priză de alimentare accesorii în portbagaj (dacă este prezentă în echipare)) în blocul siguranțe al bordului.

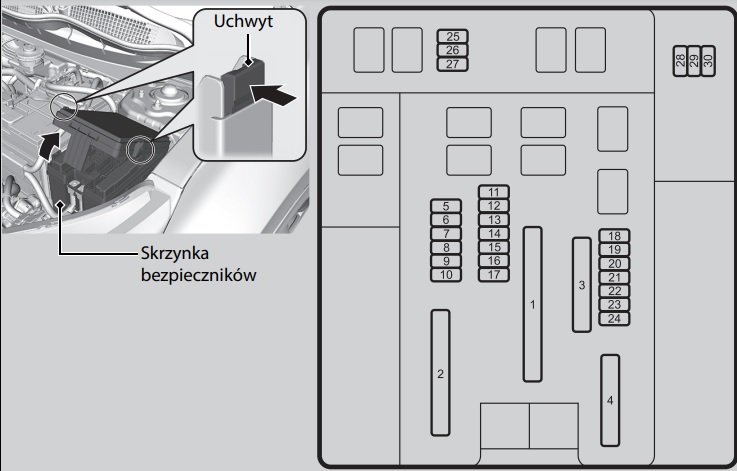

Compartiment motor
Atribuirea siguranțelor în compartimentul motor (2018, 2019)
| Număr | Descriere | Amperi [A] |
|---|---|---|
| Număr | Descriere | Amperi [A] |
| 1 | Convertizor DC/DC | 30A |
| 1 | EBB | 40A |
| 1 | Ventilator principal | 30A |
| 1 | R/MOD1 | 30 A |
| 1 | IG principal 2* | 30 A |
| 1 | R/MOD2 | 30 A |
| 1 | Siguranță principală | 125A |
| 1 | – | 30 A |
| 1 | – | 125 A |
| 2 | EPS | 70 A |
| 2 | IG principal | 30 A / 50 A |
| 2 | Cutia de siguranțe – opțiune | 40 A |
| 2 | Cutia de siguranțe principală | 60 A |
| 2 | Ștergător | 30 A |
| 2 | Ventilator suplimentar | 30 A |
| 3 | Dezghețător lunetă spate | 40 A |
| 3 | Demaror | 30 A |
| 3 | Cutia de siguranțe – opțiune 2 | 40 A |
| 3 | Motor ABS/VSA | 40 A |
| 3 | ABS/VSA FSR | 40 A |
| 3 | Motor ventilator | 40 A |
| 4 | Bloc OP 1* | 40A |
| 4 | Bloc OP 2* | 40A |
| 4 | DCDC2* | 30A |
| 4 | Capac controlat electric | – |
| 4 | – | (40A) |
| 4 | – | – |
| 5 | VB ACT | 7,5 A |
| 5 | – | – |
| Număr | Descriere | Amperi [A] |
|---|---|---|
| 6 | Pulverizator | 15A |
| 7 | IGP | 15 A |
| 8 | FI SUB | 15 A |
| 9 | Lumină de stop | 10 A |
| 10 | Injector | 20 A |
| 11 | IGPS (LAF) | 7,5 A |
| 12 | Siguranță de rezervă modul ECU | 10 A |
| 12 | 0 | – |
| 13 | 15 A | |
| 13 | – | – |
| 14 | 10 A | |
| 15 | 15 A | |
| 16 | 15 A | |
| 16 | ||
| 17 | – | |
| 18 | 10 A | |
| 19 | 15 A | |
| 20 | (20A) | |
| 21 | (20A) | |
| 21 | – | |
| 22 | (15A) | |
| 22 | 15 A | |
| 23 | 10 A | |
| 24 | 10 A | |
| 25 | 7,5 A | |
| 26 | – | |
| 27 | – | |
| 28 | – | |
| 28 | (7,5 A) | |
| 29 | – | |
| 30 | – |
* Disponibil în unele versiuni
*1:Versiuni cu sistem de acces fără cheie
*2:Versiuni fără sistem de acces fără cheie

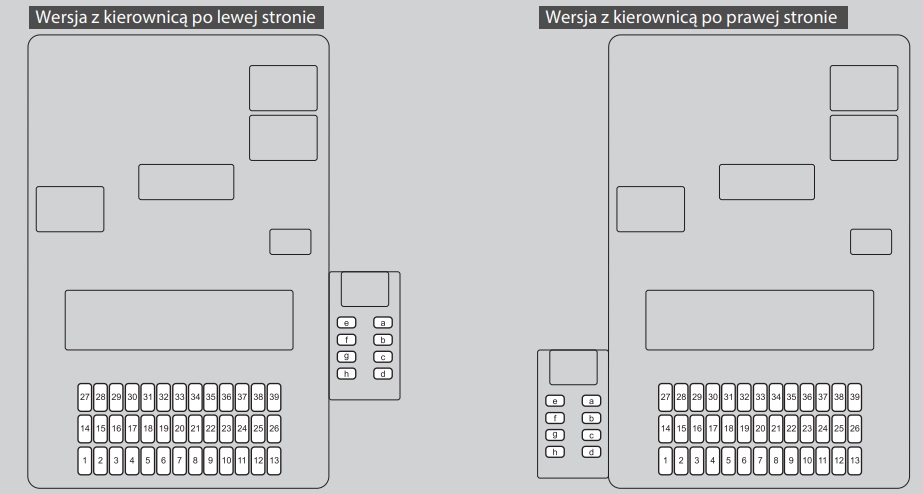

Compartiment pasageri
Atribuirea siguranțelor în compartiment pasageri (2018, 2019)
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| 1 | Accesoriu | 10 A |
| 2 | Blocare chei | 5 A |
| 3 | Opțiune 3 | 10 A |
| 4 | Opțiune 2 (cu sistem de acces inteligent) | 5 A |
| 4 | Transmisie (fără sistem de acces inteligent) | (10 A) |
| 5 | Opțiune | 10 A |
| 6 | Indicator SRS | 10 A |
| 7 | Metru | 10 A |
| 8 | Pompă combustibil | 15 A |
| 9 | Climatizare | 10 A |
| 10 | Priză alimentare accesorii (consolă centrală) | (20A) |
| 11 | Control motor | 5 A |
| 12 | Blocare ușă partea pasagerului | 10 A |
| 13 | Deblocare ușă partea șoferului | 10 A |
| 14 | Geam spate partea șoferului | 20 A |
| 15 | Geam partea pasagerului față | 20 A |
| 16 | Blocare ușă | 20 A |
| 17 | Cutie (cu sistem de acces inteligent) | (10 A) |
| 17 | Opțiune 2 (fără sistem de acces inteligent) | 5 A |
| 18 | Suport lombar șofer (opțiune) | (10 A) |
| 19 | Trapă (opțiune) | (20A) |
| 20 | Demaror | 10 A |
| 21 | ACG | 10 A |
| 22 | Lumini de zi | 10 A |
| Nr | Descriere | Amperi [A] |
|---|---|---|
| 23 | Încălzire volan (opțiune) | (10 A) |
| 24 | Opțiune | 5 A |
| 25 | Blocare ușă șofer | (10 A) |
| 26 | Deblocare ușă partea pasagerului | 10 A |
| 27 | Geam electric spate partea pasagerului | 20 A |
| 28 | Alimentare geam șofer | 20 A |
| 29 | Priză alimentare accesorii față | 20 A |
| 30 | Smart Entry (cu sistem de acces inteligent) | 10 A |
| 30 | STS (fără sistem de acces inteligent) | 5 A |
| 31 | Scaun șofer înclinat electric (opțiune) | (20A) |
| 32 | Încălzire scaune față (opțiune) | (20A) |
| 33 | Scaun șofer glisant electric (opțiune) | (20A) |
| 34 | Sistem antiblocare roți (ABS)/VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | Opțiune HAC (opțiune) | 20 A |
| 37 | Remorcă (opțiune) | 15 A |
| 38 | Bloc partea șoferului | 10 A |
| 39 | Deblocare ușă șofer | (10 A) |
| A | Închidere hayon spate (opțiune) | (20A) |
| B | Scaun pasager glisant electric (opțiune) | (20A) |
| C | Scaun pasager înclinat electric (opțiune) | (20A) |
| D | Motor umbrire panoramică | (20A) |
| E | Ventilator spate | (20A) |
| F | EPT L | (20A) |
| G | EPT R | (20A) |
| H | Priză alimentare accesorii (spațiu de încărcare) | (20A) |
Versiuni cu sistem Auto Stop
