Ford Galaxy (1995-2016) – cutia de siguranțe

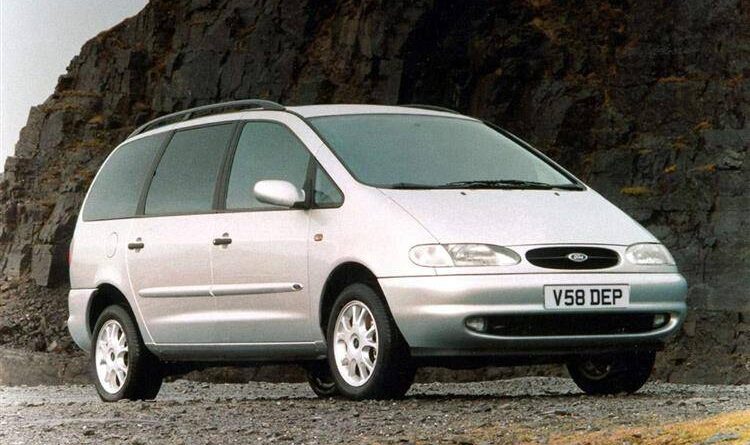

Ford Galaxy (1995-2006) – schema cutiei de siguranțe
Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Ford Galaxy (1995-2006) este siguranța 22 în cutia de siguranțe din habitaclu.
Tip 1

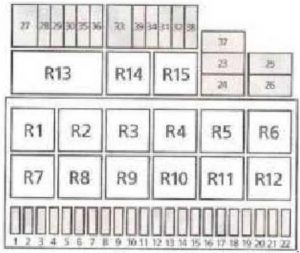

Cutia de siguranțe din habitaclu
| Nr | Amperi [A] | Descriere |
| 1 | 10 | Faruri de întâlnire partea stângă;
Reglarea farurilor partea stângă; Grup instrumente. |
| 2 | 10 | Faruri de întâlnire partea dreaptă, p
Reglarea farurilor partea dreaptă, z Grup instrumente |
| 3 | 3 | Iluminare plăcuță înmatriculare;
Lumini de parcare. |
| 4 | 20 | Ștergător lunetă, 2. schimbător de căldură |
| 5 | 10 | Motor ștergător/ștergătoare parbriz;
Duze încălzite pentru spălător parbriz. |
| 6 | 20 | Ventilator încălzitor;
Climatizare |
| 7 | 5 | Lumină spate partea dreaptă;
Lumină de contur partea dreaptă. |
| 8 | 5 | Lumină spate partea stângă;
Lumină de contur partea stângă. |
| 9 | 20 | Geam spate încălzit |
| 10 | 15 | Comutator iluminare exterioară;
Proiectoare de ceață; Lumini spate proiectoare de ceață. |
| 11 | 10 | Faruri de drum partea stângă;
Martor faruri de drum. |
| 12 | 10 | Faruri de drum partea dreaptă |
| 13 | 10 | Claxon |
| 14 | 15 | Faruri de mers înapoi;
Cutie automată; Iluminare interioară. |
| 15 | 10 | EWS sau centrală motor, încălzitor carter |
| 3 | EWS sau unitate control motor;
Supapă AGR; Supapă VMV; Unitate control EWS. |
|
| 16 | 3 | Ceas digital;
Lumini interioare față; Grup instrumente. |
| 17 | 10 | Semnalizatoare |
| 18 | 10 | Comutator combustibil;
Centrală motor sau pompă combustibil; Senzor Hego. |
| 19 | 30 | Ventilator electric |
| 20 | 10 | Comutator lumini de stop;
Lumini de stop; Cârlig remorcă. |
| 21 | 10 | Iluminare interioară față și spate;
Ceas digital; Iluminare oglindă cosmetică; Iluminare portbagaj; Radio; Grup instrumente. |
| 22 | 10 | Brichetă |
| 23 | 7,5 | Ventilator răcire;
Climatizare. |
| 24 | 30 | Motor ștergător/ștergătoare parbriz |
| 25 | 60 | Sistem încălzire |
| 3 | Unitate control motor | |
| 26 | 5 | Încălzitor cu senzor Hego |
| 27 | 50 | Geam față încălzit |
| 28 | 30 | Sistem antiblocare roți (ABS) – unitate hidraulică |
| 29 | 30 | Sistem antiblocare roți (ABS) – valve |
| 30 | 10 | Închidere centralizată |
| 31 | 10 | Claxon (sistem de alertă anti-furt) |
| 32 | 10 | Lumini de avarie (sistem de alertă anti-furt) |
| 33 | 30 | Încălzire suplimentară ventilator |
| 34 | 25 | Climatizare ventilator spate |
| 35 | 20 | Plus constant (cârlig remorcă) |
| 36 | 10 | Telefon |
| 37 | 30 | Geamuri electrice |
| 38 | 20 | Scaune electrice |
| 39 | 25 | Climatizare cu ventilator față |
| Releu | ||
| R1 | Încălzire suplimentară | |
| R2 | Ștergător lunetă | |
| R3 | Releu de alimentare | |
| R4 | Releu de descărcare | |
| R5 | – | |
| R6 | Lumină de avertizare semnalizatoare | |
| R7 | Pulverizator faruri | |
| R8 | Sistem ștergătoare și pulverizatoare (față) | |
| R9 | Claxon | |
| R10 | Scurtcircuit pentru luminile spate proiectoare ceață | |
| R11 | Claxon | |
| R12 | Pompă combustibil (benzină) | |
| Bujii incandescente (diesel) | ||
| R13 | Releu lumină | |
| R14 | Geam spate încălzit | |
| R15 | Releu deblocare ștergătoare | |
Bloc releu suplimentar (sub bord)
| Nr | Releu |
| 18 | Încălzire suplimentară |
| 19 | Lumini de zi |
| 20 | Blocare butuc liber |
| 21 | Geamuri spate rabatabile |
| 22 | Geam față încălzit |
| 23 | Servotronic 4 × 4 |
| 24 | Releu ridicare geam |
| 25 | Releu de deconectare |
| 26 | Unitate timp avertizare |
Cutia de siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| 57 | 30 | Ventilator secundar |
| 58 | 40 | Motor ventilator răcire |
| 59 | 30 | Rondelă ventilator răcire |
| 40 | ||
| Releu | ||
| 50 | 3. poziție ventilator | |
| 51 | Deconectare totală clapetă | |
| 52 | 2. poziție ventilator | |
| 53 | Releu de eliberare | |
| 54 | 1. poziție ventilator | |
| Diodă protecție pompă apă | ||
| 55 | Cutie automată | |
| 56 | Ventilator secundar | |

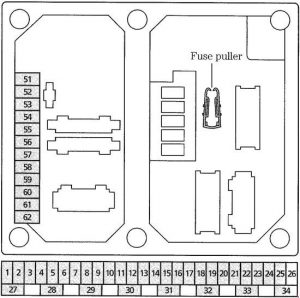

Introdu 2
| Nr | Amperi [A] | Descriere |
| 1 | 20 | Scaune față încălzite |
| 2 | 10 | Geamuri electrice;
Oglinzi electrice încălzite; Geamuri spate electrice. |
| 3 | 5 | Stație de andocare digitală;
Iluminare compartiment torpedou; Trapă; Asistență la parcare; Comutator termic cu temperatură exterioară; Sistem antiblocare roți (ABS); Climatizare – reglarea vitezei; Sistem de navigație; Cutia de conexiune centrală. |
| 4 | 10 | Gestionare motor;
Sistem de imobilizare motor; Lumină marșarier. |
| 5 | 15 | Lumină marșarier;
Cutie automată; Tracțiune integrală. |
| 6 | 10 | Claxon |
| 7 | 25 | Brichetă |
| 20 | ||
| 8 | 30 | Încălzire auxiliară;
Baterie suplimentară; Cârlig remorcă. |
| 9 | 30 | Sistem antiblocare roți (ABS) |
| 10 | 30 | Sistem antiblocare roți (ABS) |
| 11 | 20 | Spălător faruri |
| 12 | 15 | Ceas digital;
Închidere centralizată; Ștergător spate; Trapă. |
| 13 | 3 | Gestionare motor, releu de deconectare combustibil |
| 14 | 10 | Alimentare combustibil (motorină) |
| 20 | Pompă combustibil;
Releu aprindere. |
|
| 15 | 30 | Viteză prelungită ventilator răcire (2,8 și diesel) |
| 16 | 30 | Comutator termic, viteză ventilator răcire 1 |
| 17 | 10 | Cutie automată |
| 30 | Bujiile incandescente (diesel 66kW) | |
| 18 | 5 | Comutator termic;
Viteză ventilator răcire 2; Climatizare; Grup instrumente; Viteză prelungită ventilator răcire. |
| 19 | 5 | Închidere centralizată;
Telefon; Grup instrumente; Diagnosticare; Radio; Climatizare; Asistență la parcare. |
| 20 | 10 | Lumini de stop |
| 21 | 25 | Climatizare |
| 30 |
| 22 | 25 | Climatizare |
| 30 | ||
| 23 | 10 | Radio, schimbătoare CD |
| 24 | 25 | Încălzitor auxiliar (motorină) |
| 25 | 3 | Radio;
Telefon; Semnal acustic de avertizare centuri de siguranță; Cutia de conexiune centrală. |
| 26 | 30 | Demaror;
Cutie automată; Aprindere. |
| 27 | 25 | Ventilator răcire cu timp de funcționare prelungit;
Climatizare; Ventilator spate și față; Geam față încălzit; Încălzire auxiliară. |
| 28 | 10 | Pompă apă (V6);
Comutator termic lichid răcire; Sistem antiblocare roți (ABS); Viteză prelungită ventilator răcire; Climatizare; Comutator ștergătoare parbriz. |
| 29 | 5 | Ștergător față;
Duze încălzite pentru spălător parbriz; Releu ventilator; Climatizare; Cutia de conexiune centrală; Încălzire auxiliară; Geam față și spate încălzit; Duze încălzite pentru spălător parbriz. |
| 30 | 3 | Iluminare plăcuță înmatriculare |
| 31 | 15 | Proiectoare de ceață față |
| 32 | 3 | Releu aprindere;
Pompă combustibil; Control motor; Releu de deblocare a pompei combustibil; Bujiile incandescente (Diesel). |
| 33 | 25 | Ștergător față;
Încălzire auxiliară; Baterie suplimentară; Iluminare portbagaj; Cârlig remorcă. |
| 34 | 25 | Ventilator încălzitor |
| Cutia de siguranțe centrală (sub bord nivel 1) | ||
| 51 | 20 | Geam spate încălzit;
Oglinzi încălzite. |
| 52 | 20 | Semnalizatoare |
| 53 | 10 | Releu de deblocare consumator (iluminare interior) |
| 54 | 10 | Semnal de avertizare |
| 55 | 5 | Alimentare electronică bord |
| 56 | 5 | Lumină de poziție partea dreaptă |
| 57 | 5 | Lumină de poziție partea stângă |
| 58 | 10 | Reglare faruri;
Lumini de zi (Scandinavia). |
| 59 | 10 | Faruri de întâlnire partea stângă |
| 60 | 10 | Faruri de întâlnire partea dreaptă |
| 61 | 10 | Faruri de drum partea stângă |
| 62 | 10 | Faruri de drum partea dreaptă |
Siguranțe suplimentare (sub scaunul șoferului)
| Nr | Amperi [A] | Descriere |
| 76 | 15 | Priză portbagaj |
| 77 | 25 | Baterie suplimentară (dacă este instalată) |
| 30 | ||
| Releu | ||
| 20 | Încălzire suplimentară | |

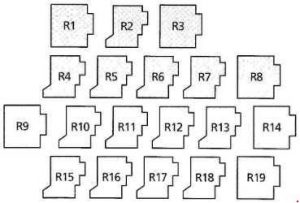

Cutia de siguranțe centrală (sub bord, nivel 2)
| Nr | Descriere |
| 1 | Ventilator răcire nivel 2 (motoare 2,0 și 2,3 și DOHC) |
| Oglinzi electrice (motor 2.8 și CD-V6) | |
| 2 | Ventilator răcire nivel 1 (motoare 2,0 și 2,3 și DOHC) |
| Oglinzi electrice (motor 2.8 și CD-V6) | |
| 3 | Releu invertor (motoare 2.0 și 2.3 și DOHC) |
| Radiotelefon (motoare 2.8 și CD-V6 și turbodiesel) | |
| Catalizator (motor 2.8 și CD-V6) | |
| 4 | Încălzire suplimentară, climatizare |
| Semnal acustic avertizare centură (motor 2.8 și CD-V6) | |
| 5 | Ventilator compartiment motor (motoare 2.8 și CD-V6 și turbodiesel) |
| 6 | Cutie automată |
| 7 | Încălzire suplimentară, nivel ventilator răcire 2 |
| 8 | Pulverizator faruri |
| 9 | Lumini de zi (Scandinavia) |
| 10 | Claxon |
| 11 | Deconectare totală a clapetei |
| 12 | Climatizare |
| 13 | Diodă de blocare (motoare 2.8 și CD-V6 și turbo diesel) |
| 14 | Sistem de imobilizare a motorului |
| 15 | Comutator recirculare aer (climatizare și încălzire auxiliară) |
| 16 | Geamuri electrice spate rabatabile |
| 17 | Încălzire suplimentară |
| 18 | Sistem de răcire |
| Radiotelefon (motor 2.8 și CD-V6) | |
| 19 | Diodă de blocare |
| Releu diesel (motor diesel cu turbocompresor) |
Cutia de siguranțe centrală (sub bord, nivel 3)
| Nr | Amperi [A] | Descriere |
| * | 50 | Geam față încălzit |
| * | 30 | Geamuri electrice;
Geamuri electrice spate rabatabile. |
| * | 80 | Bujii incandescente (motor diesel) |
| * | 50 | Bujii incandescente (motor diesel) |
| * | 30 | Ventilator răcire nivel 2 |
| * | 40 | Ventilator răcire |
| * | 40 | Ventilator răcire |
| Releu | ||
| 20 | Încălzire suplimentară | |
| 21 | Motor ștergătoare parbriz | |
| 22 | Injecție secundară de aer | |
| Releu bujii incandescente – faza 2 (motor turbodiesel) | ||
| 23 | Geam față încălzit | |
| 24 | Pompă combustibil (motoare pe benzină) | |
| Releu bujii incandescente (motor diesel cu turbocompresor) | ||
| 25 | Climatizare (motoare 2,0 și 2,3 și DOHC) | |
| Releu bujii incandescente – faza 1 (motor turbodiesel) | ||
| Ventilator răcire (motor 2.8 și CD-V6) | ||
| 26 | Releu putere demaror | |
| * Poziția maxisiguranțelor depinde de model. | ||
Ford Galaxy (2006-2015) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Ford Galaxy (2006-2015) este siguranța F19 în blocul siguranțe din habitaclu.

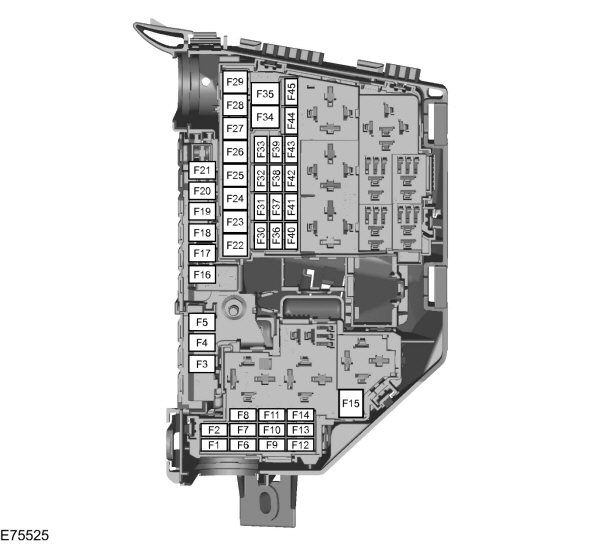

Bloc siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| F1 | 10 | Modul control cutie automată (AWF21) |
| 15 | Modul control cutie automată (MPS6) | |
| F2 | 5 | Monitorizare bujii incandescente (motoare diesel) |
| 5 | Monitorizare bujii incandescente ale vaporizatorului (2,0 l Duratorq-TDCi Normativa V și 2,2 l Duratorq-TDCi Normativa V) | |
| F3 | 70 | Ventilator răcire motor – ventilator dublu (2,3 l Duratec-HE și 2,2 l Duratorq-TDCi automat) |
| 80 | Servodirecție electrică hidraulică (EHPAS) (1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Normativa V și 2,0 l Duratorq-TDCi) | |
| F4 | 60 | Bujii incandescente |
| F5 | 60 | Ventilator răcire motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Normativa V, 2,2 l Duratorq-TDCi manual, 2,0 l Duratec-HE, 2,3 l Duratec-HE și 2,0 l EcoBoost SCTi) |
| 70 | Ventilator răcire motor – ventilator dublu (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| 10 | Senzor HEGO; Senzor CMS; Senzor de oxigen (control motor). | |
| 20 | Bujie incandescență vaporizator (2,0 l Duratorq-TDCi Normativa V și 2,2 l Duratorq-TDCi Normativa V) | |
| F7 | 5 | Releu bobine |
| F8 | 10 | Modul control grup propulsor; Dozator combustibil; Senzor MAF; Electrovalvă control presiune combustibil (control motor). |
| 20 | Modul control grup propulsor (2,0 l EcoBoost SCTi și 2,0 l Duratorq-TDCi Normativa V) | |
| 15 | Modul control grup propulsor (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi și 2,2 l Duratorq-TDCi Normativa V) | |
| F9 | 10 | Senzor MAF, injectoare combustibil (control motor) |
| 5 | Pompă combustibil Vaporizator (2,0 l Duratorq-TDCi Normativa V) | |
| 7.5 | Senzor MAF; Electrovalvă bypass EGR; Pompă combustibil vaporizator (2,2 l Duratorq-TDCi Normativa V) (control motor) | |
| 7.5 | Electrovalvă evacuare; Senzor TMAF; Grilă acoperire activă; Electrovalvă bypass; Bobină releu; Pompă apă auxiliară (1,6 l EcoBoost SCTi) | |
| F10 | 10 | Modul control motor (2,0 l Duratorq-TDCi) |
| 7.5 | Funcționare suplimentară, pompă apă (1,6 l EcoBoost SCTi) | |
| F11 | 10 | Electrovalvă PCV; Electrovalvă VCV; Senzor apă în combustibil; Electrovalvă evacuare acustică; Electrovalvă control vortex; Electrovalvă admisie variabilă; Electrovalvă EGR; Electrovalvă control ulei IVVT (control motor); Senzor T.MAF; Electrovalvă distribuție variabilă gaze evacuare; Grilă acoperire activă; Electrovalvă ventil rezervor; Electrovalvă control turbo; Electrovalvă evacuare (control motor). |
| 10 | Electrovalvă control turbo; Senzor MAF; Grilă acoperire activă; Electrovalvă EGR; Electrovalvă VCV (1,6 l Duratorq-TDCi) | |
| 5 | Senzor MAF; Senzor apă în combustibil; Grilă acoperire activă; Electrovalvă dozare admisie (2,0 l Duratorq-TDCi Normativa V) | |
| 7.5 | Presiune în linia combustibil; Dozator combustibil; Grilă acoperire activă (2,2 l Duratorq-TDCi Normativa V) | |
| 10 | Electrovalvă control turbocompresor; Electrovalvă distribuție variabilă valve admisie; Electrovalvă distribuție variabilă gaze evacuare; Electrovalvă curățare rezervoare; Electrovalvă bypass electrică (1,6 l EcoBoost SCTi) | |
| F12 | 10 | Bobină pe conector; Electrovalvă golire rezervor; Comutator presiune asistență direcție (control motor) |
| 10 | Corp clapetă EGR; Control variabil turbo (2,0 l Duratorq-TDCi). | |
| 5 | Bobine releu (2,0 l Duratorq-TDCi Normativa V, 2,2 l Duratorq-TDCi Normativa V și 1,5 l Duratorq-TDCi) | |
| 15 | Bobine de aprindere (1,6 l EcoBoost SCTi și 2,0 l EcoBoost SCTi) | |
| F13 | 15 | Climatizare |
| F14 | 15 | Încălzitor filtru combustibil (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Normativa V și 1,6 l Duratorq-TDCi) |
| 10 | Senzori F1EGO (2,2 l Duratorq-TDCi Normativa V) | |
| F15 | 40 | Releu demaror |
| F 16 | 80 | Încălzitor suplimentar combustibil (PTC) |
| F17 | 60 | Alimentare cutia de siguranțe centrală A |
| F18 | 60 | Alimentare cutia de siguranțe centrală B |
| F19 | 60 | Alimentare cutia de siguranțe spate C |
| F20 | 60 | Alimentare cutia de siguranțe spate D |
| F21 | 30 | VQM / alt de la VQM: cluster / audio / AC / FLR |
| F22 | 30 | Modul ștergător parbriz față |
| F23 | 30 | 2006-2008: Geam spate încălzit |
| 25 | 2009-2015: Geam spate încălzit | |
| F24 | 30 | Spray proiectoare faruri |
| F25 | 30 | Electrovalve ABS |
| F26 | 40 | Pompă ABS |
| F27 | 30 | 2006-2010: Încălzitor combustibil |
| 25 | 2011-2015: Încălzitor combustibil | |
| F28 | 40 | Ventilator încălzitor |
| F29 | – | Neutilizat |
| F30 | 5 | 2011-2015: Încărcare ABS 30 |
| F31 | 15 | Claxon |
| F32 | 5 | 2009-2015: Încălzitor combustibil – telecomandă |
| F33 | 5 | Modul comutator lumină; Bobine cutia de siguranțe în compartiment motor. |
| F34 | 40 | Geam față încălzit (partea stângă) |
| F35 | 40 | Geam față încălzit (partea dreaptă) |
| F36 | 5 | 2006-2010: ABS |
| 15 | 2011-2015: Alimentare ștergător parbriz spate 15 | |
| F37 | 10 | 2006-2010: Duze încălzite ștergătoare parbriz față |
| 7.5 | 2011-2015: Duze încălzite ștergătoare parbriz față / FLR + FSM KL15 | |
| F38 | 5 | 2006-2010: Pilot automat adaptiv (ACC) |
| 10 | 2011-2015: Alimentare PCM / TCM / EHPAS15 | |
| F39 | 15 | Sistem iluminare față adaptiv (AFS) |
| F40 | 5 | 2011-2015: Modul nivelare faruri / AFS |
| F41 | 20 | Panou instrumente |
| F42 | 10 | 2006-2010: Modul control motor; Modul control cutie; Servodirecție electrică hidraulică (EHPAS). |
| 5 | 2011-2015: Cluster IP | |
| F43 | 5 | 2006-2010: Nivelare faruri; Sistem iluminare față adaptiv (AFS). |
| 15 | 2011-2015: Modul audio; BVC; Modul DAB. | |
| F44 | 20 | Modul servodirecție electrică hidraulică (2,0 l Duratorq-TDCi), pompă gol (2,5 l Duratec-ST) |
| 5 | 2011-2015: Climatizare automată și climatizare manuală | |
| F45 | 5 | 2006-2010: Ștergător parbriz spate |
| 15 | 2011-2015: FLR (Start Stop) |

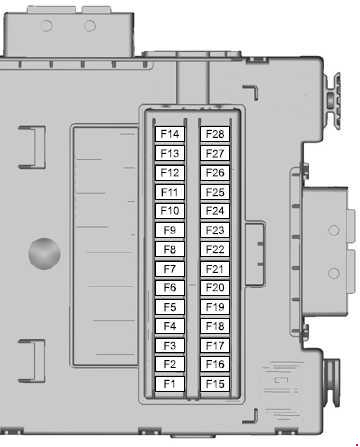

Panoul cutiei de siguranțe din habitaclu (2006-2009)
| Nr | Amperi [A] | Descriere |
| F1 | 5 | Senzor ploaie |
| F2 | 10 | Alimentare SRS (sistem airbag) |
| F3 | 5 | Sistem antiblocare roți (ABS); Senzor deviere direcțională (ESP); Frână electrică de parcare (EPB); Alimentare pedala accelerației. |
| F4 | 7.5 | Alimentare electronică; Alimentare pedala accelerației; Siguranță electronică. |
| F5 | 15 | 2006-2007: Ștergător spate |
| F6 | 15 | Sistem audio (inclus control vocal) |
| F7 | 7.5 | Modul volan |
| F8 | 5 | Cluster |
| F9 | 15 | Bloc principal |
| F10 | 20 | Trapă electrică |
| F11 | 7.5 | Lumini marșarier |
| F12 | – | Neutilizat |
| F13 | 15 | Far față proiectoare ceață |
| F14 | 15 | Duza parbriz față |
| F15 | 10 | Cruise control adaptiv (ACC) |
| F 16 | – | Neutilizat |
| F17 | 10 | Lumini interioare |
| F18 | 5 | Imobilizator motor |
| F19 | 15 | Brichetă |
| F20 | – | Neutilizat |
| F21 | 5 | 2006-2007: Radio; Senzor ploaie; 2008-2009: Receptor frecvență; Senzor mișcare interior. |
| F22 | 20 | Pompă combustibil |
| 7.5 | Pompă combustibil (2,2 l Duratorq) | |
| F23 | – | Neutilizat |
| F24 | 5 | Cheie aprindere |
| F25 | 10 | Ușă rezervor combustibil |
| F26 | 5 | Semnalizator acustic rezervă (sistem alertă); OBD II (diagnostic computer bord). |
| F27 | 5 | Unitate coloană direcție; Modul climatizare. |
| F28 | 5 | Comutator lumini frână |

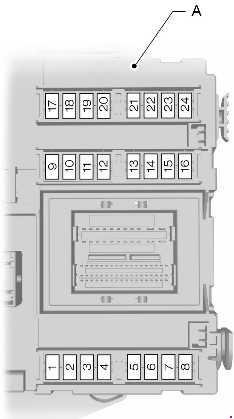

Panoul cutiei de siguranțe din habitaclu (2010-2015)
| Nr | Amperi [A] | Descriere |
| F1 | 7.5 | Modul volan |
| F2 | 5 | Cluster |
| F3 | 10 | Lumini interioare |
| F4 | 5 | Imobilizator motor |
| F5 | 7.5 | Control adaptiv viteză de croazieră (ACC) |
| F6 | 5 | Senzor ploaie |
| F7 | 20 | Brichetă |
| F8 | 10 | Dezactivare alimentare ușă rezervor combustibil |
| F9 | 15 | Duze spălare parbriz față – spate |
| F10 | 15 | Duze spălare parbriz față – față |
| F11 | 10 | Alimentare pentru deblocare portbagaj |
| F12 | 10 | Alimentare pentru încuietoare ușă rezervor combustibil |
| F13 | 20 | Pompă combustibil |
| 7.5 | Pompă combustibil (2,2 l Duratorq-TDCi Normativa V) | |
| F14 | 5 | Receptor frecvență la distanță; Senzor mișcare interior. |
| F15 | 5 | Cheie aprindere |
| F 16 | 5 | Semnalizator acustic de rezervă (sistem de alertă); OBD II (diagnostic computer bord). |
| F17 | 5 | Dispozitiv pornire vibrații volan |
| F18 | 10 | Alimentare SRS (Sistem airbag) |
| F19 | 7.5 | Sistem antiblocare roți (ABS), senzor deviere direcțională (ESC); Frână electrică de parcare (EPB); Alimentare pedala accelerației. |
| F20 | 7.5 | Alimentare electronică; Siguranță electronică; Oglindă auto-întunecată; Avertizare părăsire bandă. |
| F21 | 15 | Alimentare radio |
| F22 | 5 | Comutator lumini frână |
| F23 | 20 | Trapă electrică |
| F24 | 5 | Alimentare modul climatizare și coloana volanului |

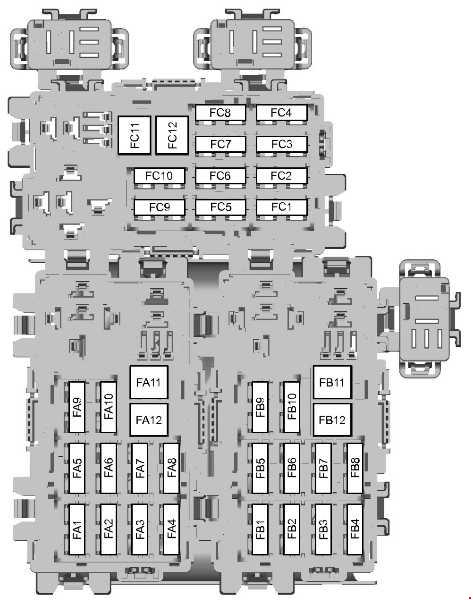

Cutia de siguranțe spate
| Nr | Amperi [A] | Descriere |
| FA1 | 25 | Modul ușă (față stânga) (ridicare / coborâre geam, închidere centralizată, oglindă electrică rabatabilă, oglindă încălzită) |
| FA2 | 25 | Modul ușă (față dreapta) (ridicare / coborâre geam, închidere centralizată, oglindă electrică rabatabilă, oglindă încălzită) |
| FA3 | 25 | Modul ușă (spate stânga) (ridicare / coborâre geam) |
| FA4 | 25 | Modul ușă (spate dreapta) (sus / jos geam) |
| FA5 | 10 | Bloc spate (fără module uși spate) |
| FA6 | 15 | Prezent alimentare suplimentară |
| FA7 | 5 | Releu bobine |
| FA8 | 20 | 2010-2015: Modul vehicul fără cheie |
| FA9 | 5 | 2011-2015: Releu bobine |
| FA10 | 30 | 2006-2010: Scaun electric partea șoferului |
| FA11 | 20 | Accesorii, modul remorcă |
| FA12 | 30 | 2011-2015: Scaun electric partea șoferului |
| FB1 | 5 | 2006-2010: Modul asistență parcare; Sistem detectare unghi mort. |
| 15 | 2011-2015: Sistem Sunblind | |
| FB2 | 15 | Modul suspensie |
| FB3 | 15 | Scaun încălzit partea șoferului |
| FB4 | 15 | Scaun încălzit partea pasagerului față |
| FB5 | – | Neutilizat |
| FB6 | 10 | Climatizare spate |
| FB7 | – | Neutilizat |
| FB8 | 10 | 2010: Sistem de jaluzele parasolare |
| 5 | 2011-2015: Asistență la parcare, BLIS | |
| FB9 | 30 | Scaun electric partea pasagerului față |
| FB10 | 10 | Semnalizator acustic antifurt |
| FB11 | – | Neutilizat |
| FB12 | – | Neutilizat |
| FC1 | 7.5 | Geamuri electrice spate |
| FC2 | 30 | Frână electrică de parcare (EPB) |
| FC3 | 30 | Frână electrică de parcare (EPB) |
| FC4 | 10 | Climatizare spate |
| FC5 | 7.5 | 2006-2010: Schimbătoare CD; Sistem de divertisment pentru scaune spate. |
| 20 | 2011-2015: Vehicul fără cheie | |
| FC6 | 20 | Ventilator climatizare spate |
| FC7 | 5 | Modul funcție memorie scaun |
| FC8 | 20 | 2010: Modul vehicul fără cheie |
| 7.5 | 2011-2015: Sistem de divertisment pentru scaune spate; Schimbătoare CD. | |
| FC9 | 20 | 2010-2015: Amplificator audio |
| FC10 | 10 | 2010-2015: Audio Sony |
| FC11 | – | Neutilizat |
Ford Galaxy (2015-2016) – schema cutiei de siguranțe
Anul producției: 2015, 2016.
Siguranță brichetă (priză de alimentare) în Ford Galaxy (2015-2016) este siguranța 10 în cutia de siguranțe.
Cutie de distribuție a energiei
| Nr | Amp [A] | Descriere |
| 1 | 25A 3 | Motor ștergător |
| 2 | – | Releu demaror |
| 3 | 15A 1 | Ștergător spate; Senzor ploaie. |
| 4 | – | Releu motor ventilator |
| 5 | 20A 3 | Punct de alimentare 3 – Spate consola |
| 6 | – | Releu încălzitor auxiliar nr. 2 |
| 7 | 20A 1 | Modul control grup propulsor – putere vehicul 1 |
| 8 | 20A 1 | Modul control grup propulsor – putere vehicul 2 |
| 9 | – | Releu modul control grup propulsor |
| 10 | 20A 3 | Punct de alimentare 1 – partea față a șoferului |
| 11 | 15A 2 | Modul control grup propulsor – putere vehicul 4 |
| 12 | 15A 2 | Modul control grup propulsor – putere vehicul 3 |
| 13 | 10A 2 | Neutilizat (de rezervă) |
| 14 | 10A 2 | Neutilizat (de rezervă) |
| 15 | – | Releu pornire |
| 16 | 20A 3 | Punct de alimentare 2 – consolă |
| 17 | 20A 3 | Punct de alimentare 4 – portbagaj |
| 18 | 10A 1 | Neutilizat (de rezervă) |
| 19 | 10A 1 | Asistență electronică la direcție în modul Run-Start |
| 20 | 10A 1 | Iluminare activă |
| 21 | 15A 1 | Control activ transmisie. Pornire/oprire pompă ulei cutie. |
| 22 | 10A 1 | Electrovalvă compresor climatizare |
| 23 | 15A 1 | Pornire; Sistem informare unghi mort; Cameră spate; Cruise control adaptiv; Display Heads-up; Modul stabilizare tensiune. |
| 24 | 10A 1 | Pornire demaror 7 |
| 25 | 10A 2 | Sistem antiblocare roți (ABS) în timpul pornirii. |
| 26 | 10A 2 | Modul control grup propulsor cu funcție pornire. |
| 27 | – | Neutilizat |
| 28 | 10A 1 | Pompă spălător parbriz spate |
| 29 | – | Neutilizat |
| 30 | – | Neutilizat |
| 31 | – | Neutilizat |
| 32 | – | Releu electronic ventilator 1 |
| 33 | – | Releu compresor climatizare |
| 34 | 15A 1 | Bloc electric coloana volan |
| 35 | – | Neutilizat |
| 36 | – | Neutilizat |
| 37 | – | Neutilizat |
| 38 | – | Releu electronic ventilator 2 |
| 39 | – | Releu ventilator electric 2 și 3 |
| 40 | – | Releu spălător faruri |
| 41 | – | Releu claxon |
| 42 | – | Releu pompă combustibil |
| 43 | 10A 1 | Neutilizat (de rezervă) |
| 44 | 5A 1 | Duză încălzită spălător |
| 45 | – | Neutilizat |
| 46 | 10A 2 | Senzor alternator |
| 47 | 10A 2 | Comutator/opritor frână |
| 48 | 20A 1 | Claxon |
| 49 | 20A 1 | Încălzitor combustibil diesel |
| 50 | 10A 1 | Ventilator grup transmisie |
| 51 | – | Neutilizat |
| 52 | – | Neutilizat |
| 53 | 10A 1 | Scaune electrice |
| 54 | 5A 2 | Încălzitor combustibil |
| 55 | 5A 2 | Încălzitor combustibil |
| 1 siguranță micro. 2 Siguranță dublă micro. 3 siguranță tip M. | ||
Cutia de distribuție a energiei – partea inferioară
În partea inferioară a cutiei de siguranțe se găsesc siguranțele.
| Nr | Amp [A] | Descriere |
| 56 | 20A 1 | Spălător faruri |
| 57 | 20A 1 | Evaporator Diesel |
| 58 | 30A 1 | Alimentare pompă combustibil |
| 59 | 40A 2 | Ventilator electronic 600W 3 |
| 60 | 40A 2 | Ventilator electronic 600 W 1 |
| 61 | 40A 1 | Dezgheț parbriz stânga |
| 62 | 50A 2 | Modul control caroserie 1 |
| 63 | 25A 1 | Ventilator electronic 600W 2 |
| 64 | 30A 1 | Încălzitor auxiliar # 3 |
| 65 | 20A 1 | Scaun față încălzit |
| 66 | 40A 1 | Dezgheț parbriz dreapta |
| 67 | 50A 2 | Modul control caroserie 2 |
| 68 | 40A 1 | Geam spate încălzit |
| 69 | 30A 1 | Supape sistem antiblocare |
| 70 | 30A 1 | Scaun partea pasagerului |
| 71 | 60A 2 | Încălzitor auxiliar # 2 |
| 72 | 30A 1 | Scaune spate cu control electric |
| 73 | 20A 1 | Scaune spate încălzite |
| 74 | 30A 1 | Modul scaun partea șoferului |
| 75 | 30A 1 | Încălzitor auxiliar # 1 |
| 76 | 20A 1 | Pompă ulei cutie |
| 77 | 30A 1 | Modul scaun cu climatizare |
| 78 | 40A 1 | Modul remorcă remorcă |
| 79 | 40A 1 | Motor ventilator |
| 80 | 40A 1 | Modul ușă ridicată electric |
| 81 | 40A 1 | Invertor 220 V. |
| 82 | 60A 2 | Pompă sistem antiblocare roți (ABS) |
| 83 | 25A 1 | Motor ștergător nr. 1 |
| 84 | 30A 1 | Bobină demaror |
| 85 | 20A 1 | Încălzitor combustibil |
| 86 | – | Neutilizat |
| 87 | 50A 2 | Motor auxiliar ventilator |
| 1 siguranță de tip M. 2 siguranță de tip J. | ||

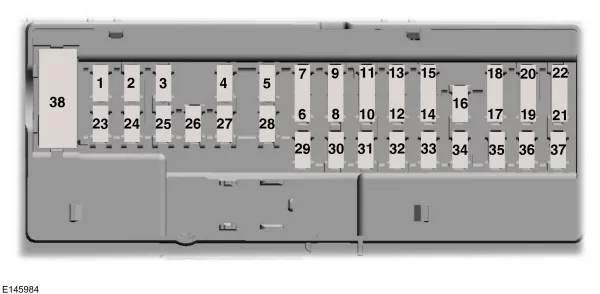

Cutia de siguranțe în compartimentul pasagerilor
Placa cu siguranțe se află sub bord, în partea stângă a coloanei volanului.
| Nr | Amp [A] | Descriere |
| 1 | 10A 1 | Iluminare (ambientală, compartiment motor, gol, cupolă, lift). |
| 2 | 7,5 A 1 | Scaune cu memorie; Suport lombar; Oglindă electrică. |
| 3 | 20A 1 | Deblocare ușă partea șoferului |
| 4 | 5A 1 | Comutator electronic neoriginal frână remorcă. |
| 5 | 20A 1 | Cheie aprindere; Comutator buton aprindere. |
| 6 | 10A 2 | Bobină releu scaun încălzit |
| 7 | 10A 2 | Neutilizat (de rezervă) |
| 8 | 10A 2 | Neutilizat (de rezervă) |
| 9 | 10A 2 | Neutilizat (de rezervă) |
| 10 | 5A 2 | Tastatură; Modul ușă ridicată electric. |
| 11 | 5A 2 | Neutilizat |
| 12 | 7,5 A 2 | Climatizare |
| 13 | 7,5 A 2 | Bloc coloană direcție; Logică conexiune date. |
| 14 | 10A 2 | Neutilizat |
| 15 | 10A 2 | Modul ușă conexiune date |
| 16 | 15A 1 | Protecție copii; Deschidere portbagaj. |
| 17 | 5A 2 | Neutilizat (de rezervă) |
| 18 | 5A 2 | Aprindere; Buton oprire pornire. |
| 19 | 7,5 A 2 | Indicator dezactivare airbag partea pasagerului; Indicator debit transmisie. |
| 20 | 7,5 A 2 | Nu este utilizat (de rezervă) |
| 21 | 5A 2 | Senzor de umiditate și temperatură în mașină; Sistem de informare unghi mort; Cameră spate; Pilot automat adaptiv. |
| 22 | 5A 2 | Senzor de clasificare a pasagerilor |
| 23 | 10A 1 | Accesorii întârziate (logică invertor putere, logică trapă) |
| 24 | 20A 1 | Închidere centrală de deblocare |
| 25 | 30A 1 | Ușa șoferului (geam, oglindă) |
| 26 | 30A 1 | Ușa pasagerului față (geam, oglindă) |
| 27 | 30A 1 | Trapă |
| 28 | 20A 1 | Amplificator |
| 29 | 30A 1 | Ușa spate partea șoferului (geam) |
| 30 | 30A 1 | Ușa spate partea pasagerului (geam) |
| 31 | 15A 1 | Nu este utilizat (de rezervă) |
| 32 | 10A 1 | GPS; Display; Control vocal; Pilot automat adaptiv; Receptor frecvențe radio. |
| 33 | 20A 1 | Radio |
| 34 | 30A 1 | Bus pornire (siguranță 19, 20, 21, 22, 35, 36, 37, întrerupător automat). |
| 35 | 5A 1 | Modul control limite |
| 36 | 15A 1 | Oglindă retrovizoare cu funcție de întunecare automată; Scaun încălzit; Tracțiune integrală. |
| 37 | 15A 1 | Alimentare logică modul stabilizare tensiune |
| 38 | 30A | Nu este utilizat (de rezervă) |
| 1 siguranță micro. 2 Siguranță micro dublă. | ||
