Ford Sierra (1982-1994) – cutia de siguranțe

Schema cutiei de siguranțe și relee – Ford Sierra

Se referă la vehiculele noi din anii:

1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 și 1994.

Compartiment motor

Cutia principală a siguranțelor și a releelor se află în partea spate a compartimentului motor lângă montanții laterali și este protejată de un capac de protecție.

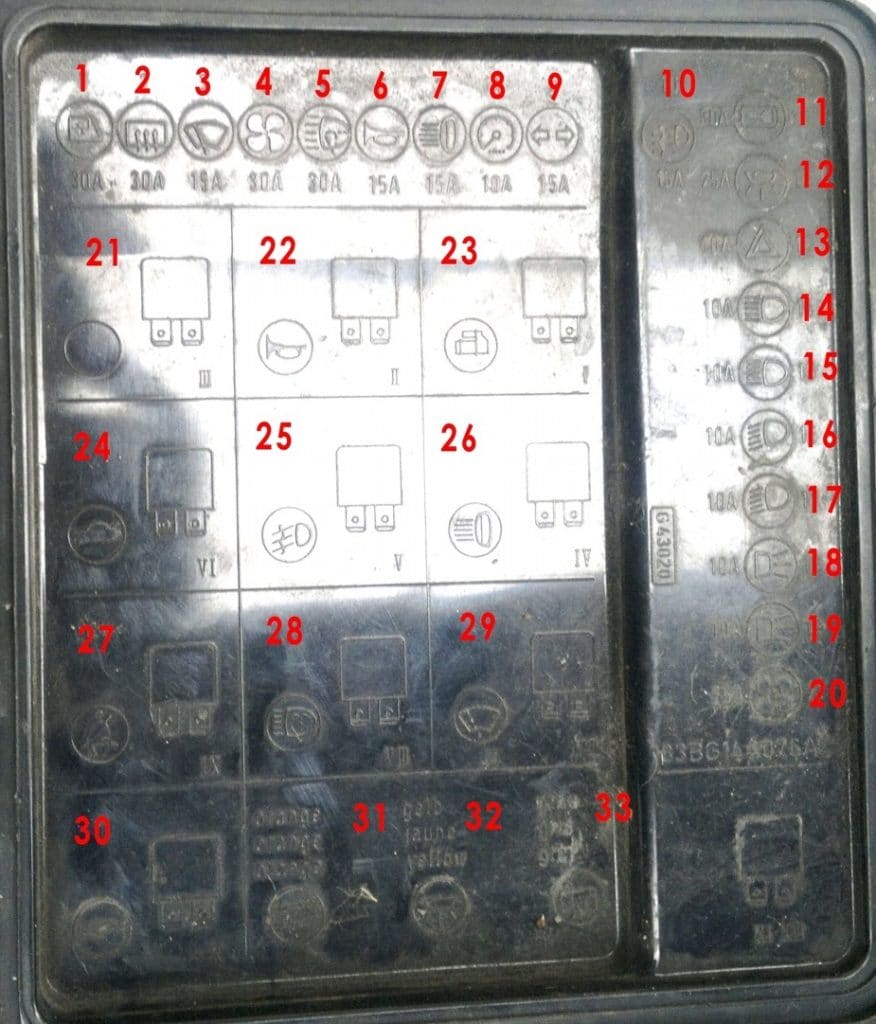

Tip 1

Descriere

1	Macara geam 30A
2	30A Încălzire cauciuc spate și oglindă exterioară
3	10A Motor pentru curățare geamuri
4	30A Încălzitor, ștergător spate, spălător parbriz
5	Spălător faruri 30A
6	15A Claxon (pe volan)
7	15A Far suplimentar
8	10A Comutator „pauză” ștergătoare parbriz, martori pentru mod de condus economic, semnalizatoare închidere uși și ardere becuri
9	15A Semnalizatoare direcție, lumini frână și marșarier
10	15A Lumină ceață
11	30A Închidere electrică capotă, închidere centralizată portbagaj
12	25A Iluminare praguri, încălzire scaune, iluminare interioară întârziată, iluminare portbagaj. Ceas digital, brichetă, oglinzi machiaj cu iluminare computer bord
13	10A Semnalizare urgență, claxon
14	10A Far stânga
15	10A Far dreapta
16	10A Semnalizator direcție stânga

17	10A Semnalizator dreapta
18	10A Lumină stânga, iluminare bord, iluminare întrerupător iluminare compartiment motor;
19	10A Întrerupător iluminare (faruri și proiectoare de ceață) lumină laterală dreapta, iluminare compartiment torpedou, iluminare instrumente
20	25A Ventilator suplimentar răcire – compartiment motor
21	Activează releu semnal
22	Releu claxon
23	Releu, blocare pornire cu cutie automată
24	Releu deblocare portbagaj
25	Releu lumină proiectoare de ceață
26	Dimensiuni releu
27	Releu martor centură de siguranță
28	Releu spălător faruri
29	Releu ștergător parbriz
30	Releu încălzire lunetă spate și oglindă exterioară cu oprire automată
31	Releu iluminare interior
32	Releu control viteză ștergător parbriz spate
33	Releu întrerupător aprindere

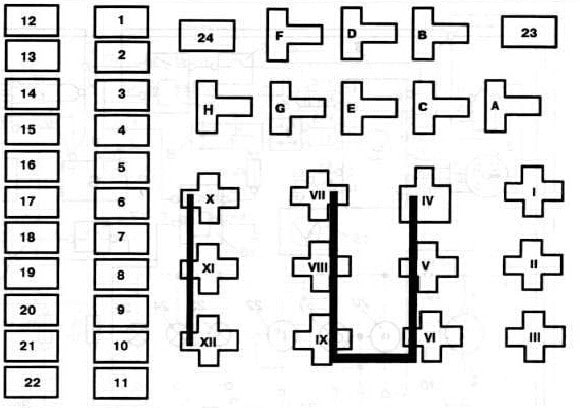

Tip 2

Descriere 1

1	15A Far principal stânga, far suplimentar stânga
2	15A Far dreapta, far suplimentar dreapta
3	7,5A Semnalizator stânga
4	7,5A Semnalizator dreapta, control intensitate faruri;
5	5A Lumină laterală stânga
6	5A Lumină laterală dreapta
7	15A Iluminare bord
8	15A Pompă combustibil
9	15A Spălător faruri
10	7,5A Iluminare interioară, ceas, închidere centralizată, reglaj electric oglindă exterioară
11	15A Pompă combustibil
12	10A Lumini de avarie, alarmă antifurt, închidere centralizată
13	20A Scaun față încălzit, brichetă
14	10A Claxon
15	15A Motor ștergător, pompă spălător parbriz
16	20A Lunetă spate încălzită și oglindă exterioară
17	15A Lumină ceață
18	Releu bujii încălzire 25A (diesel)
19	10A Lumină ceață spate
20	10A Semnalizatoare, lumini marșarier
21	7,5A Lumină de stop
22	4A Circuit control, dispozitiv control (cu sistem injecție)

23	20A Pompă combustibil
24	30A Ridicător geam electric
A	Releu evacuare aprindere
B	Siguranță suplimentară lumini de zi sau lumină proiectoare de ceață spate
C	Claxon
D	Control motor
E	Lumini proiectoare de ceață spate
F	Semnalizatoare
G	Încălzire scaun
H	Lumini proiectoare de ceață
I	Blocare volan și aprindere
II	Lumină de zi
III	Detergent pentru faruri
IV	Încălzire lunetă spate
V	Reglare viteză ștergător parbriz față
VI	Iluminare interioară întârziată
VII	Sistem antiblocare roți (ABS)
VIII	Releu temporizator kick-down (cutie automată)
IX	Reglare viteză ștergător parbriz spate
X	Faruri principale
XI	Gestionare motor (cu sistem de injecție)
XII	Blocare demaror (cu cutie automată)

Descriere 2

1	20A Far principal stânga, far suplimentar stânga
2	20A Far dreapta, far suplimentar dreapta
3	10A Semnalizator stânga
4	10A Semnalizator dreapta, control rază faruri;
5	10A Lumină laterală stânga
6	10A Lumină laterală dreapta
7	15A Iluminare bord
8	Gol
9	30A Spălător faruri
10	20A Ceas iluminare interior, închidere centralizată, reglaj electric oglindă exterioară
11	Pompă 20A (climatizare)
12	10A Lumini de avarie
13	30A Scaun față încălzit, brichetă
14	30A Claxon
15	30A Motoare electrice ștergător parbriz, pompă spălător parbriz
16	30A Lunetă spate încălzită și oglindă exterioară
17	20A Lumină ceață
18	Încălzitor 30A
20	15A Semnalizatoare, lumini marșarier
21	15A Semnale bord
22	10A Circuit control, dispozitiv control

23	20A Ridicător geam electric față
24	30A Pompă combustibil
A	Gol
B	Releu suplimentar lumini de zi sau lumină proiectoare de ceață spate
C	Claxon
D	Gestionare motor (cu sistem de injecție)
I	Reglaj electric și încălzire oglindă exterioară
F	Semnalizatoare
G	Încălzire scaun
H	Lumini proiectoare de ceață
I	Blocare volan și aprindere
II	Lumină de zi
III	Spălător faruri
IV	Gol
V	Reglaj viteză ștergător parbriz față
VII	Iluminare interioară întârziată
VII	Sistem antiblocare roți (ABS)
VIII	Releu temporizator kick-down (cutie automată)
IX	Pompă dispozitiv climatizare
X	Faruri principale
XI	Gestionare motor (cu sistem de injecție)
XII	Blocare demaror (cu cutie automată)

Elemente adiționale

Următoarele relee pot fi găsite în compartimentul motor într-o cutie relee adițională (între stâlpul superior drept și bateria):

• încălzire colector admisie;
• dezactivare modul control aprindere ESC II și motor pas-cu-pas al regulatorului de turație la ralanti;
• climatizare cu siguranță 15 A;
• releu senzor de viteză motor.

Habitaclu

Următoarele relee pot fi amplasate în dispozitivul de sub panoul față din dreapta (între partea centrală a panoului față și compartimentul pentru obiecte):

• pornire motor cald (motoare cu injecție);
• control luminozitate becuri;
• închidere centralizată;
• martor de avertizare.

Lângă suportul coloanei volanului pot fi găsite următoarele siguranțe:

• semnalizatoare și lumini de avarie;
• scaune față încălzite;
• ventilator suplimentar radiator;
• antena electrică;
• ridicătoare geamuri electrice.
