Chevrolet Captiva C140 (2011-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Chevrolet Captiva C140 (2011–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
Chevrolet Captiva C140 – schema cutiei de siguranțe
Anul producției:2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranța brichetă/priză de alimentare în Chevrolet Captiva este siguranța 22 în cutia de siguranțe din compartimentul pasagerului.

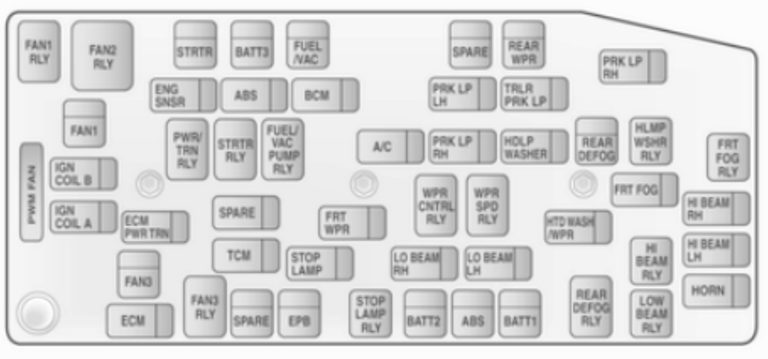

Compartiment motor
Se află lângă rezervorul lichidului de spălare parbriz.
| Nume | Descriere |
| ABS | Sistem antifurt |
| A/C | Climatizare |
| BATT1 | Cutia de siguranțe bord |
| BATT2 | |
| BATT3 | |
| BCM | Unitate control electronică caroserie |
| ECM | ECM |
| ECM PWR TRN |
ECM, motor și cutie automată |
| ENG SNSR |
Senzori gestionare motor |
| EPB | Frână electrică de parcare |
| FAN1 | Flux aer răcire |
| FAN3 | Flux aer răcire |
| FRT FOG | Proiectoare de ceață față |
| FRT WPR | Ștergător parbriz față |
| FUEL/VAC | Pompă combustibil;
Pompă gol. |
| HDLP WASHER | Spălător faruri |
| HI BEAM LH | Faruri de drum (faro sinistro) |
| HI BEAM RH | Faruri de drum (faro destro) |
| HORN | Claxon |
| HTD WASH/ MIR | Încălzire lichid spălat parbriz;
Oglinzi exterioare încălzite. |
| IGN COIL A | Bobine de aprindere |
| IGN COIL B | Bobine de aprindere |
| LO BEAM LH | Faruri de întâlnire (faro sinistro) |
| LO BEAM RH | Faruri de întâlnire (faro destro) |
| PRK LP LH | Lumini de poziție (faro sinistro) |
| PRK LP RH | Lumini de poziție (faro destro) |
| PWM FAN | Semnal control ventilator PWM |
| REAR DEFOG | Geam spate încălzit |
| REAR WPR | Ștergător parbriz spate |
| SPARE | – |
| STOP LAMP | Lumină de stop |
| STRTR | Demaror |
| TCM | Unitate control transmisie |
| TRLR PRL LP |
Lumini de poziție remorcă |

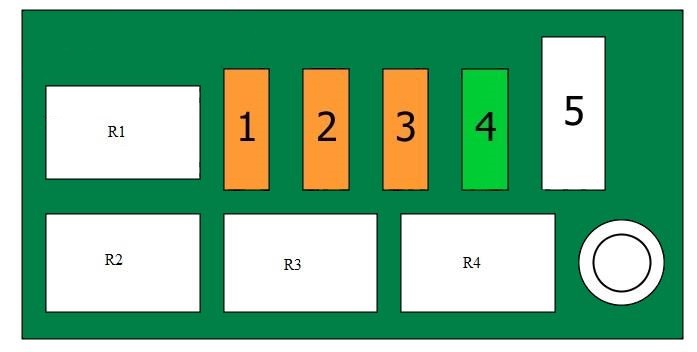

Cutie suplimentară pentru motor diesel
| Număr | Descriere | Amperi [A] |
| 1 | PTC, Releu | 40 |
| 2 | 40 | |
| 3 | 40 | |
| 4 | Releu încălzitor filtru combustibil | 30 |
| 5 | Unitate control bujii aprindere | 60 |
| R1 | PTC, Releu | |
| R2 | ||
| R3 | ||
| R4 | Releu încălzitor filtru combustibil |

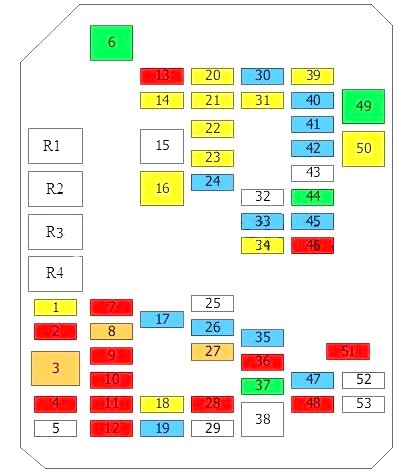

Compartiment pasageri
Se află în spațiul pentru picioarele pasagerului din partea stângă.
| Număr | Descriere | Amperi [A] |
| 1 | Comutator încălzire scaune | 20 |
| 2 | Senzor calitate aer | 10 |
| Încălzire, ventilație și climatizare (HVAC) | ||
| Releu viteză ventilator | ||
| Releu încălzitor suplimentar 1 | ||
| 3 | Motor ventilator | 40 |
| 4 | Modul control nivelare faruri | 10 |
| Modul control servodirecție | ||
| Actuator nivelare far stânga | ||
| Actuator nivelare far dreapta | ||
| 5 | Comutator multifuncțional | 2 |
| Panou instrumente | ||
| Comutator oglindă retrovizoare electrică | ||
| 6 | Comutator reglare scaun șofer | 30 |
| 7 | Modul control pompă combustibil | 10 |
| sau neutilizat | ||
| 8 | Oglindă interioară | 5 |
| Alarmă de securitate | ||
| 9 | Releu lumină spate proiectoare de ceață | 10 |
| Martor dezactivare airbag partea pasagerului | ||
| Cluster instrumente | ||
| Modul control afișaj informativ | ||
| Comutator multifuncțional | ||
| Panou instrumente | ||
| 10 | Modul diagnostic airbag | 10 |
| 11 | Modul control caroserie | 10 |
| Conector remorcă | ||
| 12 | Comutator poziție parcare/neutral | 10 |
| 13 | Modul control trapă | 10 |
| Modul control oglindă | ||
| 14 | Releu lumini marșarier, remorcă | 20 |
| Releu lumini remorcă | ||
| 15 | Siguranță de rezervă | |
| 16 | Trapă | 20 |
| 17 | Mecanism diferențial | 15 |
| Electrovalvă de ventilare rezervor | ||
| 18 | Modul control caroserie | 20 |
| Conector remorcă | ||
| 19 | Radio | 15 |
| 20 | Pompă combustibil | 20 |
| 21 | Priză accesoriu | 20 |
| 22 | Brichetă față | 20 |
| 23 | Priză accesoriu în portbagaj | 20 |
| 24 | Modul control motor | 15 |
| Debitmetru masic cu senzor temperatură aer | ||
| ESP | ||
| Sau | ||
| Modul control motor | ||
| Releu pompă vid | ||
| ESP | ||
| 25 | Rezervă | |
| 26 | Lumina spate proiectoare de ceață | 15 |
| 27 | Diodă climatizare | 5 |
| 28 | Cluster instrumente | 10 |
| 29 | Control volan | 2 |
| 30 | Ușă alimentare combustibil | 15 |
| 31 | Difuzor | 20 |
| Subwoofer | ||
| 32 | Rezervă | |
| 33 | Unitate control caroserie | 15 |
| 34 | Pompă spălător parbriz față | 20 |
| 35 | Unitate control caroserie | 15 |
| 36 | Unitate control caroserie | 10 |
| 37 | Conector remorcă | 30 |
| 38 | Rezervă | |
| 39 | Releu închidere centralizată | 20 |
| 40 | Unitate control caroserie | 15 |
| 41 | Unitate control caroserie | 15 |
| 42 | Unitate control caroserie | 15 |
| 43 | Rezervă | |
| 44 | Amplificator audio | 30 |
| 45 | Stânga sistem de condus ziua | 15 |
| 46 | Unitate control încălzire scaun șofer | 10 |
| Unitate control încălzire scaun partea pasagerului | ||
| 47 | Unitate control imobilizator | 15 |
| 48 | Modul diagnostic airbag | 10 |
| 49 | Geamuri electrice | 30 |
| 50 | Geam electric șofer | 20 |
| 51 | Senzor cu ultrasunete | 10 |
| Unitate control asistență parcare | ||
| Alarmă securitate | ||
| Ceas | ||
| Comutator multifuncțional | ||
| Panou instrumente | ||
| 52 | Cheie aprindere | 20 |
| 53 | Rezervă | |
| Număr | Releu | |
| R1 | Releu accesoriu | |
| R2 | Releu auxiliar putere | |
| R3 | Releu funcționare motor | |
| R4 | Releu principal | |
| R5 | Pompă spălător parbriz față | |
| R6 | Releu sistem de condus ziua | |
| R7 | Releu lumină spate proiectoare de ceață | |
| R8 | Releu lumini marșarier, remorcă | |
| R9 | Releu iluminare remorcă | |
| R10 | Releu iluminare remorcă | |
| R11 | Releu deblocare uși | |
| R12 | Releu ușă alimentare combustibil | |
| R13 | Releu hayon spate | |
| R14 | Releu închidere uși | |
| R15 | Releu închidere ușă șofer | |
