Chevrolet Aveo (2002-2006) – schema siguranțelor
Anul producției: 2002, 2003, 2004, 2005, 2006.
Siguranță Brichetă (priză de alimentare) în Chevrolet Aveo se află în bloc siguranțe în bord (vezi siguranța “CIGAR JACK” sau “LTR”).
Poziția blocului de siguranțe
Se află pe partea șoferului în bord, în spatele capacului.

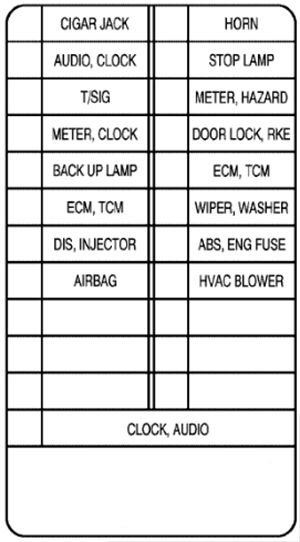

Schema blocului de siguranțe (2003-2004)
Atribuirea siguranțelor în bord (2003-2004)
| Nume |
Descriere |
| Nume |
Descriere |
| CIGAR JACK |
Brichetă |
| HORN |
Claxon |
| AUDIO, CLOCK |
Ceas;
Radio.
|
| STOP LAMP |
Lumină de stop |
| T/SIG |
Semnal activ |
| METER, HAZARD |
Bord;
Lumini de urgență.
|
| METER, CLOCK |
Instrument bord;
Ceas.
|
| DOOR LOCK, RKE |
Închidere uși;
Acces de la distanță fără cheie.
|
| BACKUP LAMP |
Lumină de rezervă |
| ECM, TCM |
Modul control motor;
Modul control transmisie.
|
| ECM, TCM |
Modul control motor;
Modul control transmisie.
|
| Nume |
Descriere |
| WIPER, WASHER |
Spălător ștergător parbriz |
| DIS, INJECTOR |
Sistem aprindere directă;
Injector.
|
| ABS, ENG FUSE |
Sistem antiblocare roți (ABS);
Siguranță motor.
|
| AIRBAG |
Sistem airbag |
| HVAC BLOWER |
Ventilator HVAC |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| CLOCK, AUDIO |
Ceas;
Radio.
|

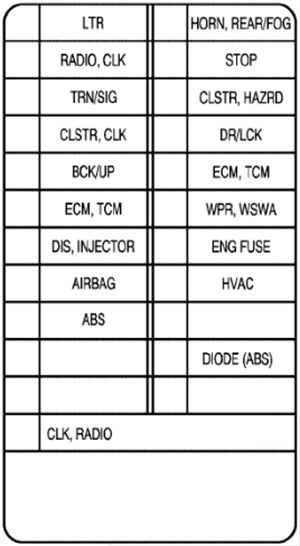

Schema cutiei de siguranțe (2005-2006)
| Nume |
Descriere |
| Nume |
Descriere |
| LTR |
Brichetă |
| HORN, REAR/FOG |
Claxon;
Lumini spate anticeață.
|
| RADIO, CLK |
Ceas;
Radio.
|
| STOP |
Lumină de stop |
| TRN/SIG |
Semnal activ |
| CLSTR, HAZRD |
Bord;
Lumini de urgență.
|
| CLSTR, CLK |
Instrument bord;
Ceas.
|
| DR/LCK |
Închidere uși;
Acces la distanță fără cheie.
|
| BACK/UP |
Lumină de rezervă |
| ECM, TCM |
Modul control motor;
Modul control transmisie.
|
| ECM, TCM |
Modul control motor;
Modul control transmisie.
|
| Nume |
Descriere |
| WPR, WSWA |
Spălător ștergător parbriz |
| DIS, INJECTOR |
Sistem aprindere directă;
Injector.
|
| ENG FUSE |
Siguranță motor |
| AIRBAG |
Airbag |
| HVAC |
Ventilator HVAC |
| ABS |
Sistem antiblocare roți (ABS) |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| DIODE (ABS) |
Diodă sistem antiblocare roți (ABS) |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| CLK, RADIO |
Ceas;
Radio.
|
Cutia de siguranțe în compartiment motor
Poziția cutiei de siguranțe
Se află în compartiment motor, lângă baterie.
Schema cutiei de siguranțe (2003-2004)
| Nume |
Descriere |
| Nume |
Descriere |
| H/L HI RH |
Far înalt partea dreaptă |
| BLANK |
Neutilizat |
| H/L HI LH |
Far înalt partea stângă |
| BLANK |
Neutilizat |
| H/L LOW RH |
Far jos partea dreaptă |
| ILL RH |
Lumini de poziție partea dreaptă;
Circuit iluminare.
|
| H/L LOW LH |
Far jos partea stângă |
| ILL LH |
Lumini de poziție partea stângă;
Lumina plăcuței de înmatriculare.
|
| ROOM LAMP |
Lumină interior |
| BLANK |
Neutilizat |
| DEFOG |
Dezaburire |
| SUN ROOF |
Trapă |
| ILL LAMP |
Releu iluminare |
| HORN |
Claxon |
| HEAD LAMP |
Faruri |
| FUEL PUMP |
Pompă combustibil |
| A/C COMP |
Compresor climatizare |
| FRT FOG |
Far față proiectoare de ceață |
| BLOWER |
Ventilator |
| ABS |
Sistem antiblocare roți (ABS) |
| Nume |
Descriere |
| IP F/BOX |
Cutia de siguranțe bord |
| RAD FAN |
Ventilator radiator |
| IGN 2 |
Aprindere 2 |
| IGN 1 |
Aprindere 1 |
| POWER WINDOW |
Alimentare geam |
| FUSE SPARE |
Siguranță de rezervă |
| |
|
| Releu |
|
| BLANK |
Neutilizat |
| RAD FAN LOW RELAY |
Releu ventilator viteză joasă |
| HEAD LAMP HIGH RELAY |
Releu far înalt |
| HEAD LAMP LOW RELAY |
Releu far jos |
| PWR WINDOW RELAY |
Releu alimentare geam |
| FOG LAMP RELAY |
Releu proiectoare de ceață |
| MAIN RELAY/FAN CONTROL RELAY |
Releu principal/releu control ventilator |
| FUEL PUMP RELAY |
Releu pompă combustibil |
| A/C COMP RELAY |
Releu climatizare |
| (OPTION) MAIN RELAY |
Releu principal (opțiune) |
| RAD FAN HI RELAY |
Releu ventilator viteză înaltă |
| ILLUMINATION RELAY |
Releu iluminare |
| BLANK |
Neutilizat |
Schema cutiei de siguranțe (2005-2006)
Alocarea siguranțelor și releelor în compartiment motor (2005-2006)
| Nume |
Descriere |
| Nume |
Descriere |
| HI BEAM RT |
Far de drum partea pasagerului |
| DIODE (FOG) |
Diodă a lămpii proiectoare de ceață |
| HI BEAM LT |
Far de drum partea șoferului |
| BLANK |
Neutilizat |
| LOW BEAM RT |
Far de întâlnire partea pasagerului |
| ILLUM RT |
Lumină de poziție partea dreaptă;
Circuit iluminare.
|
| LOW BEAM LT |
Far de întâlnire partea șoferului |
| ILLUM LT |
Lumină de poziție partea stângă;
Lumină număr înmatriculare.
|
| INT LTS |
Lumină interioară |
| BLANK |
Neutilizat |
| DEFOG |
Dezaburire |
| S/ROOF |
Trapă |
| ILLUM LAMPS |
Releu iluminare |
| HORN |
Claxon |
| HEAD LAMPS |
Faruri |
| FUEL |
Pompă combustibil |
| A/C |
Compresor climatizare |
| FOG LAMPS |
Far față proiectoare de ceață |
| HVAC BLOWER |
Încălzire;
Ventilație;
Ventilator climatizare.
|
| ABS |
Sistem antiblocare roți (ABS) |
| Nome |
Descriere |
| I/P FUSE BATT |
Bloc siguranțe bord |
| COOL FAN |
Ventilator radiator |
| IGN 2 |
Aprindere 2 |
| BLANK |
Gol |
| IGN 1 |
Aprindere 1 |
| PWR WNDW |
Alimentare geam |
| SPARE |
De rezervă |
| |
|
| Releu |
|
| BLANK |
Neutilizat |
| COOL FAN LOW |
Viteză joasă ventilator răcire |
| HEAD LAMPS HI |
Far de drum |
| HEAD LAMPS LOW |
Faruri de întâlnire |
| PWR WNDW |
Alimentare geam |
| FRT FOG |
Proiector de ceață |
| COOL FN CNTRL |
Control ventilator răcire |
| FUEL PUMP |
Pompă combustibil |
| A/C COMPRSR |
Compresor climatizare |
| COOL FAN HI |
Ventilator răcire mare |
| ILLUM LAMPS |
Lămpi iluminare |
| BLANK |
Neutilizat |
Chevrolet Aveo (2007-2011) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011.
Siguranțele brichetei (prize de alimentare) în Chevrolet Aveo se găsesc în blocul siguranțe din bord. 2007, 2008 (Hatchback) – vedeți siguranțele “LTR” (brichetă) și “AUX LTR” (brichetă auxiliară)). 2007, 2008 (Sedan) – vedeți siguranța “CIGAR” (brichetă, priză de alimentare auxiliară). 2009, 2010, 2011 – vedeți siguranțele “CIGAR” (brichetă) și “SOKET” (priză de alimentare).
Poziția compartimentului motor
Panou instrumente
Blocul siguranțe se află pe partea șoferului în bord, în spatele capacului.

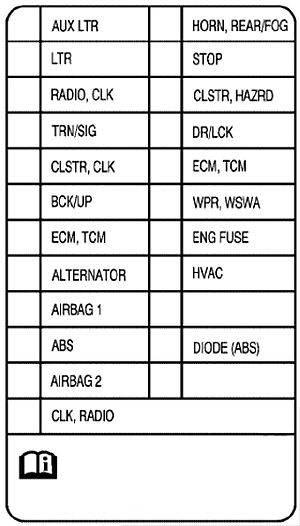

Schema blocului siguranțe
2007, 2008 (hatchback)
Panou instrumente
| Nume |
Descriere |
| Nume |
Descriere |
| AUX LTR |
Brichetă auxiliară |
| HORN, REAR/FOG |
Claxon;
Faruri spate proiectoare de ceață.
|
| LTR |
Brichetă |
| STOP |
Lumină de stop |
| RADIO, CLK |
Radio;
Ceas.
|
| CLSTR, HAZRD |
Cluster bord;
Lumini de urgență;
|
| TRN/SIG |
Semnalizator |
| DR/LCK |
Închidere uși;
Acces la distanță fără cheie.
|
| CLSTR, CLK |
Set de indicatori bord;
Ceas.
|
| ECM, TOM |
Modul control motor (ECM);
Modul control transmisie (TCM).
|
| BACK/UP |
Lumină de marșarier |
| Nume |
Descriere |
| WPR, WSWA |
Spălător parbriz |
| ECM, TOM |
Modul control motor (ECM);
Modul control transmisie (TCM).
|
| ENG FUSE |
Siguranță motor |
| ALTERNATOR |
Alternator |
| HVAC |
Ventilator HVAC |
| AIRBAG 1 |
Airbag 1 |
| BLANK |
Neutilizat |
| ABS |
Sistem antiblocare roți (ABS) |
| DIODE (ABS) |
Diodă sistem frânare antiblocare |
| AIRBAG 2 |
Airbag 2 |
| BLANK |
Neutilizat |
| CLK, RADIO |
Ceas;
Radio.
|

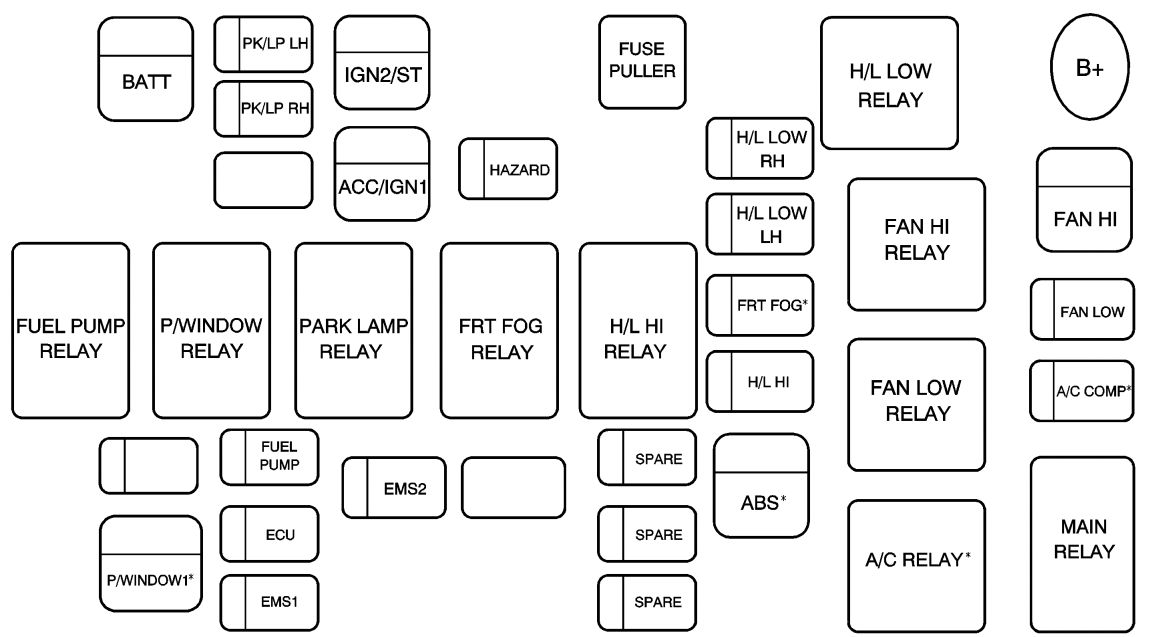

Compartiment motor
Alocarea siguranțelor și releelor în compartiment motor (2007, 2008 (Hatchback))
| Nume |
Descriere |
| Nume |
Descriere |
| HI BEAM RT |
Faruri de drum partea pasagerului |
| DIS |
Sistem aprindere directă |
| HI BEAM LT |
Faruri de drum partea șoferului |
| DIODE (FOG) |
Diodă far proiectoare de ceață |
| LOW BEAM RT |
Faruri de întâlnire partea pasagerului |
| ILLUM RT |
Lumină de poziție partea dreaptă;
Circuit iluminare.
|
| LOW BEAM LT |
Faruri de întâlnire partea șoferului |
| ILLUM LT |
Lumină de poziție partea șoferului;
Lumină număr înmatriculare.
|
| INT LTS |
Iluminare interioară |
| INJECTOR |
Injector |
| DEFOG |
Dezaburire |
| S/ROOF |
Trapă |
| ILLUM LAMPS |
Releu iluminare |
| HORN |
Claxon |
| HEAD LAMPS |
Faruri față |
| FUEL |
Pompă combustibil |
| A/C |
Compresor climatizare |
| FOG LAMPS |
Far proiectoare de ceață față |
| HVAC BLOWER |
Încălzire: ventilație, ventilator aer condiționat |
| ABS |
Sistem antiblocare roți (ABS) |
| Nome |
Descriere |
| I/P FUSE BATT |
Compartiment motor cutia de siguranțe bord |
| COOL FAN |
Ventilator radiator |
| IGN 2 |
Aprindere 2 |
| BLANK |
Gol |
| IGN 1 |
Aprindere 1 |
| PWR WNDW |
Alimentare geam |
| SPARE |
De rezervă |
| |
|
| Releu |
|
| BLANK |
Neutilizat |
| COOL FAN LOW |
Viteză joasă ventilator răcire |
| HEAD LAMPS HI |
Faruri de drum |
| HEAD LAMPS LOW |
Faruri de întâlnire |
| PWR WNDW |
Alimentare geam |
| FRT FOG |
Proiectoare de ceață |
| MAIN POWER |
Alimentare principală |
| FUEL PUMP |
Pompă combustibil |
| A/C COMPRSR |
Compresor climatizare |
| COOL FAN HI |
Ventilator răcire mare |
| ILLUM LAMPS |
Lămpi iluminare |
| BLANK |
Neutilizat |
2007, 2008 (Sedan)
Panou instrumente

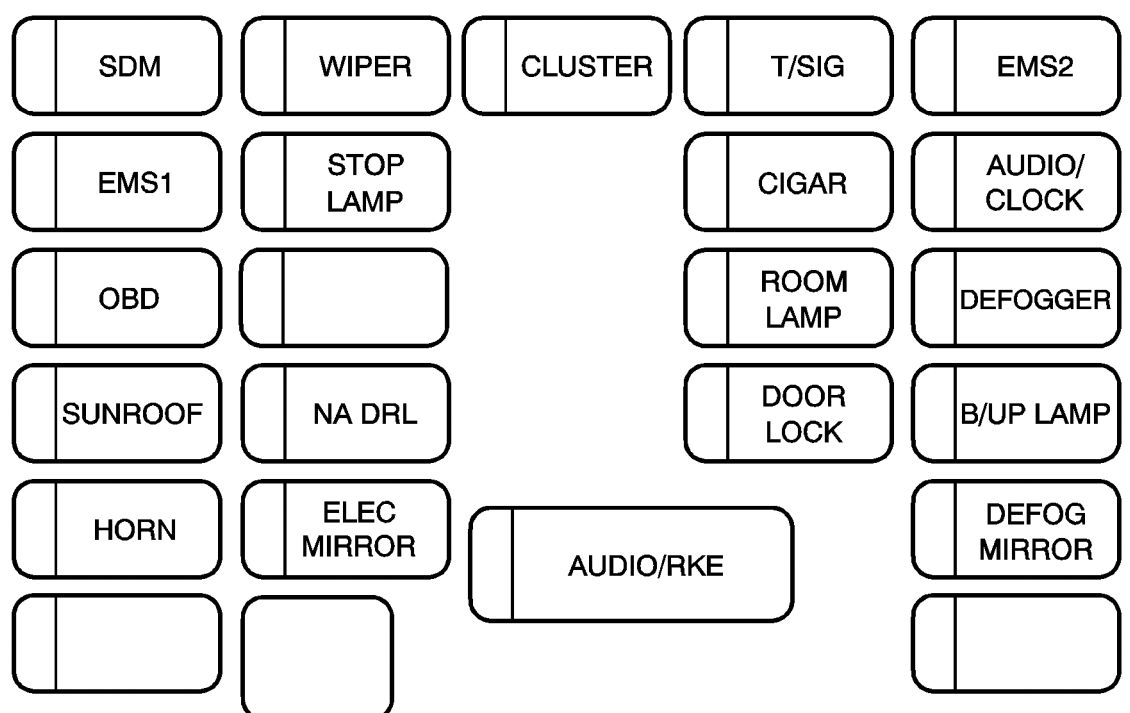

Atribuirea siguranțelor în bord (2007, 2008 (Sedan))
| Nume |
Descriere |
| Nume |
Descriere |
| SDM |
Modul de detectare și diagnosticare |
| WIPER |
Comutator ștergător parbriz;
Motor ștergător parbriz.
|
| CLUSTER |
Set de indicatori bord;
Comutator frână;
Mod anti-furt.
|
| T/SIG |
Semnalizatoare;
Lumini de avarie.
|
| EMS2 |
Comutator lumină de stop |
| EMS1 |
Bloc siguranțe în compartiment motor;
Spate H02S;
Modul control punte motor;
VSS;
Pompă combustibil.
|
| STOP LAMP |
Comutator frână |
| CIGAR |
Brichetă;
Priză alimentare auxiliară.
|
| AUDIO/CLOCK |
Radio;
Ceas.
|
| OBD |
Diagnosticare la bord;
Imobilizator.
|
| ROOM LAMP |
Lumină portbagaj;
Comutator deschidere portbagaj;
Cluster;
Lumină plafonieră.
|
| Nume |
Descriere |
| DEFOGGER |
Dezghețare spate |
| SUNROOF |
Modul trapă (opțiune) |
| DRL |
Lumini de zi |
| DOOR LOCK |
Blocare/deblocare uși |
| B/UP LAMP |
Lumini marșarier |
| HORN |
Claxon |
| ELEC MIRROR |
Comutator control oglindă;
Lumină plafonieră;
Comutator climatizare.
|
| AUDIO/RKE |
Radio;
Acces la distanță fără cheie;
Ceas;
Alimentare oglinzi;
Modul antifurt.
|
| DEFOG MIRROR |
Alimentare oglindă (dezaburire);
Comutator climatizare.
|
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
Compartiment motor
Alocarea siguranțelor și releelor în compartiment motor (2007, 2008 (Sedan))
| Nume |
Descriere |
| Nume |
Descriere |
| BATT |
Bloc siguranțe bord |
| PK/LP LH |
Lumini de poziție partea șoferului: lumină spate |
| PK/LP RH |
Lumini de poziție partea pasagerului; Lumină spate |
| IGN2/ST |
Aprindere |
| ACC/IGN1 |
Aprindere |
| HAZARD |
Lumini de avarie;
Sistem antifurt.
|
| H/L LOW RH |
Faruri de întâlnire partea pasagerului |
| FAN HI |
Viteză mare ventilator răcire |
| H/L LOW LH |
Faruri de întâlnire partea șoferului |
| FRT FOG |
Proiectoare de ceață față (opțiune) |
| FAN LOW |
Viteză mică ventilator răcire |
| H/L HI |
Faruri de drum |
| A/C COMP |
Compresor climatizare (opțiune) |
| FUEL PUMP |
Pompă combustibil |
| SPARE |
De rezervă |
| ABS |
Sistem antiblocare roți (opțiune) |
| Nume |
Descriere |
| EMS2 |
Electrovalvă LEGR, HO2S;
Electrovalvă de purificare a rezervorului EVAP;
Senzor CMP.
|
| P/WINDOW1 |
Comutator geam (opțiune) |
| ECU |
Modul control motor;
Modul control transmisie.
|
| SPARE |
De rezervă |
| EMS1 |
Modul control motor;
Injector;
Ventilator răcire;
Compresor aer condiționat.
|
| SPARE |
De rezervă |
| |
|
| Releu |
|
| H/L LOW RELAY |
Releu faruri de întâlnire |
| FAN HI RELAY |
Releu viteză mare ventilator răcire |
| FUEL PUMP RELAY |
Releu pompă combustibil |
| P/WINDOW RELAY |
Releu geam electric |
| PARK LAMP RELAY |
Releu lumini de parcare |
| FRT FOG RELAY |
Releu proiectoare de ceață față |
| H/L HI RELAY |
Releu faruri de drum |
| FAN LOW RELAY |
Releu viteză mică ventilator răcire |
| A/C RELAY |
Releu climatizare (opțiune) |
| MAIN RELAY |
Releu principal |
2009, 2010, 2011
Panou instrumente
Atribuirea siguranțelor în bord (2009, 2010, 2011)
| Nume |
Descriere |
| Nume |
Descriere |
| AUDIO |
Audio;
Ceas;
Imobilizator.
|
| AUDIO/RKE |
Comutator climatizare;
Ceas;
Modul alimentare oglinzi
Audio;
Modul antifurt;
TPMS.
|
| B/UP LAMP |
Comutator PNP;
Comutator lumină marșarier.
|
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| BLANK |
Neutilizat |
| CIGAR |
Brichetă |
| CLUSTER |
Comutator frâne;
TPMS;
Modul antifurt.
|
| DEFOG MIRROR |
Alimentare oglinzi;
Comutator climatizare.
|
| RR DEFOG |
Dezghețare spate |
| DOOR LOCK |
Închidere ușă |
| Nume |
Descriere |
| NA DRL |
Circuit NA DRL |
| MIRROR/ SUNROOF |
Comutator control oglindă;
Iluminare interioară;
Comutator climatizare.
|
| EMS 1 |
Bloc siguranțe în compartiment motor;
TCM;
VSS;
Pompă combustibil.
|
| SZŚ 2 |
Comutator lumină de stop |
| HORN |
Claxon |
| OBD |
DLC;
Imobilizator.
|
| CLUSTER/ ROOM LAMP |
Lumină portbagaj;
Comutator deschidere portbagaj;
IPC;
Iluminare interioară.
|
| SDM |
Modul de detectare și diagnostic |
| SOKET |
Priză alimentare |
| STOP LAMP |
Comutator frână |
| SUNROOF |
Modul trapă (opțiune) |
| T/SIG |
Comutator lumini de urgență |
| WIPER |
Comutator ștergător parbriz;
Motor ștergător parbriz.
|
Compartiment motor
Atribuirea siguranțelor și releelor în compartiment motor (2009, 2010, 2011)
| Nume |
Descriere |
| Nume |
Descriere |
| FAN HI |
Releu temperatură înaltă ventilator răcire |
| ABS-1 |
EBCM |
| ABS-2 |
EBCM |
| SJB BATT |
Bloc siguranțe bord |
| ACC/IG1 |
Releu IGN1 |
| IG2/ST |
Releu IGN2;
Releu demaror.
|
| ACC/RAP |
Bloc siguranțe bord |
| P/WINDOW-2 |
Comutator geam electric |
| P/W WINDOW-1 |
Comutator geam electric |
| FAN LOW |
Releu viteză joasă ventilator răcire |
| A/CON |
Releu compresor climatizare |
| PKP LH |
Lumină spate (stânga);
Lumină de contur (stânga);
Semnalizator (stânga)
Lumină de poziție (stânga);
Iluminare număr (stânga).
|
| PKLP RH |
Lumină spate (dreapta);
Lumină de contur (dreapta);
Semnalizator (dreapta)
Lumină de poziție (dreapta);
Iluminare număr (dreapta);
Bloc siguranțe I/P.
|
| ECU |
ECM, TCM |
| FRT FOG |
Releu proiectoare de ceață față |
| F/PUMP |
Releu pompă combustibil |
| HAZARD |
Comutator lumini de urgență;
Comutator contact capotă.
|
| HDLP HI LH |
Far față (stânga);
IPC.
|
| HDLP HI RH |
Far față (dreapta) |
| Nume |
Descriere |
| IPC |
IPC |
| HDLP LO LH |
Far față jos (stânga);
Bloc siguranțe I/P.
|
| HDLP LO RH |
Far față jos (dreapta) |
| EMS-1 |
ECM;
Injector.
|
| DLIS |
Aprindere |
| EMS-2 |
Electrovalvă de purificare a rezervorului EVAP;
Încălzitor termostat;
Senzor H02S;
Senzor MAF.
|
| SPARE |
Neutilizat |
| |
|
| Releu |
|
| F/PUMP RELAY |
Pompă combustibil |
| STARTER RELAY |
Demaror |
| PARK LAMP RELAY |
Lumini de parcare |
| FRONT FOG RELAY |
Far proiectoare de ceață |
| HDLP HIGH RELAY |
Far față sus |
| HDLP LOW RELAY |
Far față jos |
| FAN HIGH RELAY |
Ventilator răcire sus |
| FAN LOW RELAY |
Viteză joasă ventilator răcire |
| A/CON RELAY |
Climatizare |
| ENGINE MAIN RELAY |
Alimentare principală |
| ACC/RAP RELAY |
Bloc siguranțe I/P |
| ACC/RAP RELAY |
Aprindere |
Chevrolet Aveo (2012-2020) – schema cutia de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Siguranță brichetă (priză de alimentare) este siguranța nr. 34 (CIGAR APO) în bloc siguranțe bord.
Poziția bloc siguranțe
Panou instrumente
Bloc siguranțe se află în bord (partea șoferului) în spatele capacului.
Compartiment motor
Bloc siguranțe se află în compartiment motor lângă baterie.

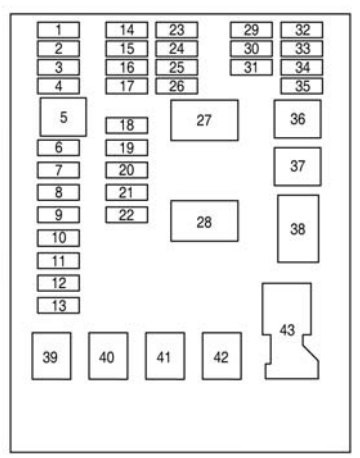

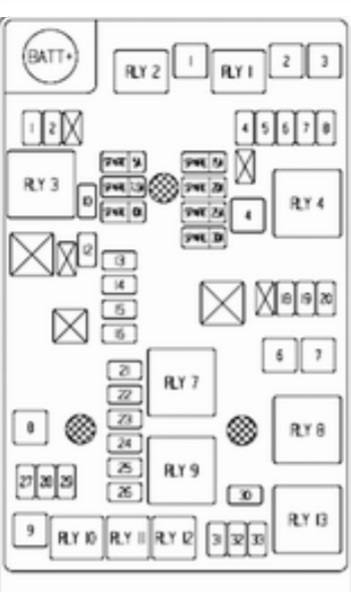

Scheme blocuri siguranțe
2013, 2014, 2015, 2016
Panou instrumente
| Nr |
Descriere |
| Nr |
Descriere |
| 1 |
DLIS |
| 2 |
Conector date |
| 3 |
Airbag |
| 4 |
Macara geam |
| 5 |
Rezervă |
| 6 |
Modul control caroserie 8 |
| 7 |
Modul control caroserie 7 |
| 8 |
Modul control caroserie 6 |
| 9 |
Modul control caroserie 5 |
| 10 |
Modul control caroserie 4 |
| 11 |
Modul control caroserie 3 |
| 12 |
Modul control caroserie 2 |
| 13 |
Modul control caroserie 1 |
| 14 |
Bord instrumente |
| 15 |
OnStar |
| 16 |
Asistent parcare cu ultrasunete spate |
| 17 |
Centru informații șofer |
| 18 |
Audio |
| 19 |
Remorcă |
| 20 |
VLBS |
| 21 |
CHEVYSTAR |
| Nr |
Descriere |
| 22 |
Încălzire;
Ventilație;
Climatizare.
|
| 23 |
HDLPALC |
| 24 |
Ambreiaj |
| 25 |
Set de semnalizatoare;
Detectare automată pasageri.
|
| 26 |
Airbag activat;
Manivelă
|
| 27 |
Releu activ |
| 28 |
Deblocare hayon spate |
| 29 |
Remorcă Activ/Manivelă |
| 30 |
Ceas Primăvară |
| 31 |
Încălzire, ventilație și climatizare |
| 32 |
Rezervă |
| 33 |
Trapă |
| 34 |
Brichetă |
| 35 |
Rezervă |
| 36 |
Geamuri electrice spate |
| 37 |
Geamuri electrice față |
| 38 |
RAP/ACCY |
| 39 |
Convertor DC/DC |
| 40 |
Control rapid geam șofer sus/jos |
| 41 |
PTC2 |
| 42 |
PTC1 |
| 43 |
Conector baterie |
Compartiment motor (motoare LUV și LUW)
Atribuirea siguranțelor și releelor în compartiment motor (LUV și LUW, 2013-2016)
| Nr |
Descriere |
| Nr |
Descriere |
| Mini |
|
| 1 |
Supapă de blocare a sistemului de frâne |
| 2 |
Trapă |
| 3 |
Neutilizat |
| 4 |
Spălător lunetă spate |
| 5 |
Control tensiune reglabil |
| 6 |
Lichid pentru sistem de blocare |
| 7 |
Detectare automată pasageri/ROS |
| 8 |
Oglindă retrovizoare exterioară |
| 9 |
Neutilizat |
| 10 |
Dezghețare lunetă spate |
| 11 |
Neutilizat |
| 12 |
Oglindă retrovizoare exterioară încălzită |
| 13 |
Scaun față încălzit |
| 14 |
Modul control sistem alimentare 1 |
| 15 |
Combustibil flexibil |
| 16 |
Mașină de spălat |
| 17 |
Pompă combustibil (1,8 l) |
| 18 |
Modul control motor 5 |
| 19 |
Modul control sistem alimentare 2/nivelare |
| 20 |
Modul control transmisie 1 |
| 21 |
Modul control motor 1 |
| 22 |
Bobină |
| 23 |
Modul control motor 4 |
| 24 |
Modul control motor 3 |
| 25 |
Modul control motor 2 |
| 26 |
Injector;
Bobine de aprindere.
|
| 27 |
Modul control motor |
| 28 |
Ambreiaj compresor aer condiționat |
| 29 |
Modul control transmisie |
| Nr |
Descriere |
| 30 |
Claxon |
| 31 |
Faruri față proiectoare de ceață |
| 32 |
Far faruri de întâlnire stânga |
| 33 |
Far faruri de întâlnire dreapta |
| SPARE |
Rezervă |
| |
|
| Tip J |
|
| 1 |
Pompă sistem blocare |
| 2 |
Ștergător față |
| 3 |
Ventilator |
| 4 |
Pornire/demaror IEC |
| 5 |
Neutilizat |
| 6 |
Ventilator răcire K5 |
| 7 |
Ventilator răcire K4 |
| 8 |
EVP |
| 9 |
Start |
| |
|
| Releu |
|
| RLY 1 |
Releu control ștergător față |
| RLY 2 |
Releu viteză ștergător față |
| RLY 3 |
Releu dezghețare lunetă spate |
| RLY 4 |
Releu funcționare/pornire |
| RLY 5 |
Neutilizat |
| RLY 6 |
Releu pompă combustibil (1,8 l) |
| RLY 7 |
Releu ventilator răcire K2 (1,4 l) |
| RLY 8 |
Releu ventilator răcire K3 (1,8 l);
Releu curent mare ventilator răcire K3 (1,4 l).
|
| RLY 9 |
Releu sistem transmisie |
| RLY 10 |
Activează releu curent mare |
| RLY 11 |
Releu ambreiaj compresor climatizare |
| RLY 12 |
Releu faruri de întâlnire |
| RLY 13 |
Releu ventilator răcire K1 |
Compartiment motor (motor LWE)
Atribuirea siguranțelor și releelor în compartiment motor (LWE, 2013-2016)
| Nr |
Descriere |
| Nr |
Descriere |
| Mini |
|
| 1 |
Supapă blocare sistem frâne |
| 2 |
Trapă |
| 3 |
Neutilizat |
| 4 |
Putere variabilă pompă apă |
| 5 |
Oglindă retrovizoare exterioară |
| 6 |
AOS/ROS |
| 7 |
Ulei ABS |
| 8 |
Control tensiune reglabil |
| 9 |
Spălător lunetă spate |
| 10 |
Neutilizat/IBS (dacă este prezent în echipare) |
| 11 |
Dezghețător lunetă spate |
| 12 |
Neutilizat;
Bloc electric coloana volan (dacă este prezent în echipare).
|
| 13 |
Neutilizat;
Supapă SAI (dacă este prezent în echipare).
|
| 14 |
Oglindă retrovizoare exterioară încălzită |
| 15 |
Scaun față încălzit |
| 16 |
Modul control sistem alimentare 1 |
| 17 |
Ventilație rezervor |
| 18 |
Ștergător parbriz |
| 19 |
Pompă combustibil (dacă este prezent în echipare) |
| 20 |
Modul control motor 5 |
| 21 |
Modul control sistem alimentare 2/nivelare |
| 22 |
Modul control transmisie 1/convertor DC-DC |
| 23 |
Putere pompă apă auxiliară |
| 24 |
Modul control motor 1 |
| 25 |
Bobină |
| 26 |
Modul control motor 4 |
| 27 |
Modul control motor 3 |
| 28 |
Modul control motor 2 |
| 29 |
Injector/bobină de aprindere |
| 30 |
Modul control motor |
| 31 |
Ambreiaj compresor aer condiționat |
| 32 |
Modul control transmisie |
| 33 |
Claxon |
| 34 |
Faruri față proiectoare de ceață |
| Nr |
Descriere |
| 35 |
Far de întâlnire stânga |
| 36 |
Far de întâlnire dreapta |
| |
|
| Tip J |
|
| 1 |
Ștergător parbriz față |
| 2 |
Pompă sistem blocare |
| 3 |
Ventilator |
| 4 |
Pornire/demaror IEC |
| 5 |
REC |
| 6 |
Ventilator răcire K4 |
| 7 |
Ventilator răcire K5 |
| 8 |
Pompă SAI (dacă este prezentă în echipare) |
| 9 |
EVP |
| 10 |
Început |
| |
|
| Micro-releu |
|
| RLY 1 |
Control ștergător parbriz față |
| RLY 3 |
Viteză ștergător parbriz față |
| |
|
| Releu HC-Micro |
|
| RLY 7 |
Alimentare pompă apă auxiliară (dacă este prezentă în echipare) |
| RLY 12 |
Început |
| |
|
| Releu U-Micro |
|
| RLY 2 |
Putere variabilă pompă apă |
| RLY 6 |
Neutilizat/Electrovalvă SAI (dacă este prezentă în echipare) |
| RLY 8 |
Pompă combustibil (dacă este prezentă în echipare) |
| RLY 13 |
Cuplaj compresor climatizare |
| RLY 14 |
Faruri de întâlnire |
| |
|
| Mini releu |
|
| RLY 4 |
Dezghețare spate |
| RLY 5 |
Marș/Manivelă |
| RLY 9 |
Pompă SAI (dacă este prezentă în echipare) |
| RLY 10 |
Ventilator răcire K3 |
| RLY 11 |
P/T |
| RLY 15 |
Ventilator răcire K1 |
2017, 2018, 2019, 2020
Panou instrumente
Atribuirea siguranțelor în bord (2017, 2018)
| Nume |
Descriere |
| Nume |
Descriere |
| DLS |
Comutator aprindere logică discretă |
| DLC |
Conector date |
| SDM |
Modul senzor și diagnostic |
| L/GATE |
Ușă spate |
| PWR WNDW REAR |
Geam electric spate |
| BCM8 |
Modul control caroserie 8 |
| BCM7 |
Modul control caroserie 7 |
| BCM6 |
Modul control caroserie 6 |
| BCM5 |
Modul control caroserie 5 |
| BCM4 |
Modul control caroserie 4 |
| BCM3 |
Modul control caroserie 3 |
| BCM2 |
Modul control caroserie 2 |
| BCM1 |
Modul control caroserie 1 |
| IPC |
Set indicatori bord |
| TELEMATICS |
Telematică |
| PAS/SBSA |
Sistem asistență parcare;
Sistem avertizare unghi mort.
|
| RAIN SNSR |
Ștergător cu senzor ploaie |
| AUDIO |
Audio |
| TRAILER1 |
Remorcă 1 |
| Nume |
Descriere |
| LDW/FCA |
Avertizare de părăsire a benzii;
Avertizare de coliziune frontală.
|
| CGM |
Modul central al porții |
| HVAC1 |
Încălzire, ventilație și climatizare 1 |
| HLLD SW |
Comutator automat de nivelare faruri |
| IPC/AOS |
Set de indicatori bord;
Afișaj de detectare automată pasageri.
|
| SPARE |
— |
| TRAILER2 |
Cârlig remorcă 2 |
| CLOCKSPRING |
Arc airbag |
| HVAC2 |
Încălzire, ventilație și climatizare 2 |
| HTD STR WHL |
Volan încălzit |
| SPARE |
— |
| S/ROOF SW |
Comutator trapă |
| CIGAR APO |
Priză de alimentare suplimentară |
| ESCL |
Blocare electrică coloană volan |
| PWR WNDW FRONT |
Geamuri electrice față |
| IRAP ACCY |
Accesoriu IRAP |
| BATT CONN |
Conector baterie |
| RUN RELAY |
Releu de pornire |
| L/GATE RELAY |
Releu hayon spate |
| IRAP RELAY |
Releu IRAP |
| RAP/ACCY RELAY |
Alimentare accesorii menținută;
Releu accesorii.
|
