Chevrolet Equinox (2005-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Chevrolet Equinox (2005–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Chevrolet Equinox
Se referă la vehiculele produse în anii:
2004, 2005, 2006, 2007, 2008, 2009.

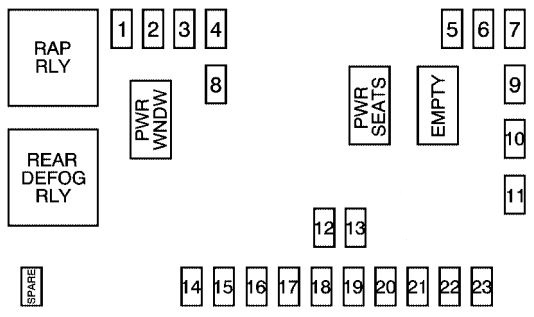

Bloc siguranțe bord
Blocul siguranțe al bordului se află pe partea pasagerului în consola centrală, în stânga compartimentului pentru obiecte lângă podea.
| Număr | Descriere |
| 1 | Trapă |
| 2 | Divertisment spate |
| 3 | Ștergător spate |
| 4 | Ridicător geam |
| 5 | Sistem airbag |
| 6 | Scaune încălzite |
| 7 | Semnalizator partea șoferului |
| 8 | Încuietori uși |
| 9 | Modul detectare pasager automat |
| 10 | Alimentare oglinzi |
| 11 | Semnalizator partea pasagerului |
| 12 | Amplificator |
| 13 | Iluminare volan |
| 14 | Infotainment |
| 15 | Control climat, actuator funcție la distanță |
| 16 | Supapă de ventilare rezervor |
| 17 | Radio |
| 18 | Grup |
| 19 | Aprindere |
| 20 | Modul control caroserie |
| 21 | OnStar® |
| 22 | Lumina centrală stop, reglaj intensitate |
| 23 | Iluminare interioară |
| Releu | Descriere |
| RAP RLY | Releu alimentare accesorii |
| REAR DEF RLY | Releu dezghețare scaun spate |
| Întrerupătoare automate | Descriere |
| PWR WNDW | Alimentare geam |
| PWR SEATS | Scaune electrice |
| PWR SEATS | Gol |
| Diverse | Descriere |
| PLR | Extractor siguranță |
Bloc siguranțe compartiment motor
Blocul siguranțe al compartimentului motor se află pe partea șoferului în compartimentul motor.
| Număr | Descriere |
| 1 | Ventilator răcire 2 |
| 2 | Ventilator răcire 1 |
| 3 | Alimentare auxiliară |
| 4 | Climatizare spate |
| 5 | Gol |
| 6 | Gol |
| 7 | Sistem antiblocare roți (ABS) |
| 8 | Ambreiaj aer condiționat |
| 9 | Faruri de întâlnire partea șoferului |
| 10 | Far de zi 2 |
| 11 | Faruri de drum partea pasagerului |
| 12 | Far de parcare partea pasagerului |
| 13 | Claxon |
| 14 | Far de parcare partea șoferului |
| 15 | Demaror |
| 16 | Control electronic clapetă accelerație, modul control motor |
| 17 | Dispozitiv emițător 1 |
| 18 | Bobine de aprindere, injectoare |
| 19 | Bobine ciudate, injectoare |
| 20 | Dispozitiv emițător 2 |
| 21 | Gol |
| 22 | Modul control sistem alimentare, aprindere |
| 23 | Transmisie |
| 24 | Senzor debit masic aer |
| 25 | Display sistem airbag |
| 26 | Gol |
| 27 | Lumină de stop |
| 28 | Faruri de întâlnire partea pasagerului |
| 29 | Faruri de drum partea șoferului |
| 30 | Acumulator principal 3 |
| 32 | Gol |
| 33 | Modul control motor, acumulator |
| 34 | Modul control transmisie, acumulator |
| 35 | Far remorcă parcare |
| 36 | Ștergător parbriz față |
| 37 | Lumină de stop remorcă partea șoferului, semnalizator |
| 38 | Gol |
| 39 | Pompă combustibil |
| 40 | Neutilizat |
| 41 | Tracțiune integrală |
| 42 | Control tensiune reglabil |
| 43 | Lumină de stop remorcă partea pasagerului, semnalizator |
| 44 | Gol |
| 45 | Spălător parbriz față, spate |
| 48 | Dezghețare spate |
| 49 | Motor sistem antiblocare roți (ABS) |
| 50 | Acumulator principal 2 |
| 52 | Faruri de zi |
| 53 | Proiectoare de ceață |
| 54 | Ventilator climatizare |
| 57 | Acumulator principal 1 |
| 63 | Servodirecție electrică |
| Releu | Descriere |
| 31 | Aprindere principală |
| 46 | Ambreiaj compresor climatizare |
| 47 | Sistem de alimentare |
| 51 | Rezervă |
| 55 | Manivelă |
| 56 | Ventilator 1 |
| 58 | Lumină de stop remorcă partea pasagerului, semnalizator |
| 59 | Lumină de stop remorcă partea șoferului, semnalizator |
| 60 | Ventilator 3 |
| 61 | Ventilator 2 |
| 62 | Pompă combustibil |
Schema cutiei de siguranțe și relee – Chevrolet Equinox
Se referă la vehiculele produse în anii:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

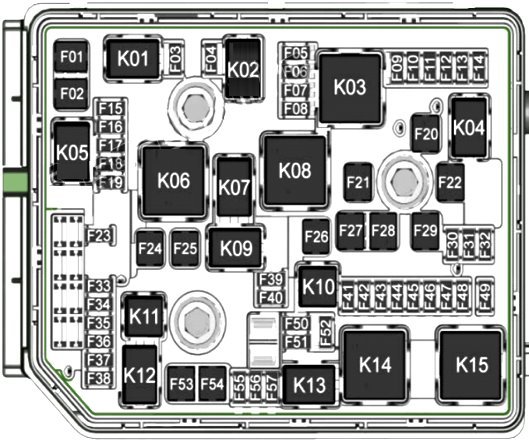

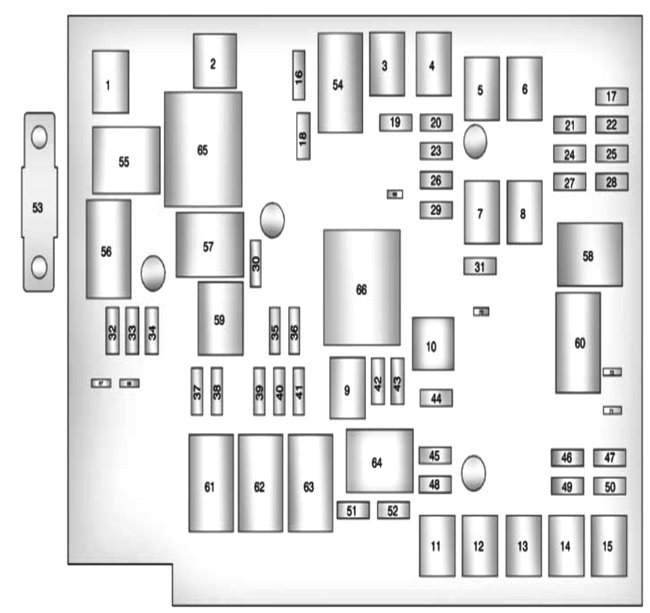

În compartiment motor
Se află pe partea dreaptă a compartimentului motor, în spatele capacului protector.
| Număr | Descriere |
| 1 | ventilator răcire 1 |
| 2 | ventilator răcire 2 |
| 3 | asistență frâne |
| 4 | Geamuri electrice partea dreaptă |
| 5 | Memorie scaun |
| 6 | Scaun electric stânga |
| 7 | cutia de siguranțe în cabină nr. 1 |
| 8 | Încălzitor spate |
| 9 | Aprindere |
| 10 | Motor pompa aer |
| 11 | cutia de siguranțe în cabină nr. 2 |
| 12 | Ușă |
| 13 | Pompă ABS |
| 14 | cutia de siguranțe în cabină nr. 3 |
| 14 | Geamuri electrice partea stângă |
| 15 | Unitate control sistem antiblocare ABS |
| 17 | Control transmisie |
| 18 | Lumini de poziție |
| 19 | Supapă pompă aer |
| 20 | Modul control motor |
| 21 | Supapă de aerisire rezervor |
| 22 | Partea stângă a remorcii (dacă este echipată) |
| 23 | Modul ușă portbagaj |
| 24 | Reglaj lombar scaun |
| 25 | Partea dreaptă a remorcii (dacă este echipată) |
| 26 | La 12 V pe panoul spate, brichetă spate |
| 27 | Modul memorie oglindă |
| 28 | Senzor baterie cu reglare tensiune |
| 29 | Ștergător parbriz |
| 30 | Ștergător spate |
| 31 | Compresor aer condiționat |
| 32 | Închidere lunetă |
| 33 | Oglinzi încălzite |
| 34 | Claxon |
| 35 | Far dreapta faruri de întâlnire |
| 36 | Far stânga faruri de întâlnire |
| 37 | Bobină de aprindere |
| 38 | Bobină de aprindere cu număr impar |
| 39 | Sistem spălare parbriz |
| 40 | Far față proiectoare de ceață |
| 41 | Senzor de oxigen în spatele catalizatorului |
| 42 | Unitate control motor |
| 43 | Senzor de oxigen în fața catalizatorului |
| 44 | unitate control transmisie, |
| 45 | Oglindă retrovizoare |
| 46 | Unitate control sistem alimentare;
Aprindere. |
| 47 | Gol |
| 48 | Unitate tracțiune spate |
| 49 | Logică funcționare modul geam |
| 50 | cutia de siguranțe în compartiment pasageri, aprindere |
| 51 | Scaune față încălzite |
| 52 | Unitate control sistem alimentare |
| 53 | Unitate control motor |
| 54 | Cameră marșarier |
| 55 | asistență la direcție |
| 56 | Supapă pompă aer |
| 57 | asistență frâne |
| 58 | Viteză joasă ventilator răcire |
| 59 | far faruri de întâlnire |
| 60 | Control ventilator răcire |
| 61 | Control aprindere/oprire ștergătoare parbriz față |
| 62 | Compresor aer condiționat |
| 63 | Încălzitor spate |
| 64 | Viteză ștergătoare (rapid/încet) |
| 65 | Proiectoare de ceață |
| 66 | Gestionare motor |
| 67 | Aprindere |
| 68 | Sistem start/stop |
| 69 | Ventilator răcire viteză mare |
| 70 | Pompă aer |
| 77 | Scaune electrice partea dreaptă |
| 78 | Reglaj scaun |
| Număr | Descriere |
| 1 | ventilator răcire 1 |
| 2 | ventilator răcire 2 |
| 3 | asistență frâne |
| 4 | Geamuri electrice partea dreaptă |
| 5 | Memorie scaun |
| 6 | Scaun electric stânga |
| 7 | cutia de siguranțe în cabină nr. 1 |
| 8 | Încălzitor spate |
| 9 | Aprindere |
| 10 | Motor electrovalvă aer |
| 11 | cutia de siguranțe în cabină nr. 2 |
| 12 | Ușă |
| 13 | Pompă Sistem antiblocare roți (ABS) |
| 14 | cutia de siguranțe în cabină nr. 3 |
| 14 | Geamuri electrice partea stângă |
| 15 | Unitate control Sistem antiblocare roți (ABS) |
| 17 | Control transmisie |
| 18 | Lumini de poziție |
| 19 | Supapă pompă aer |
| 20 | Modul control motor |
| 21 | Supapă de ventilare rezervor |
| 22 | Partea stângă remorcă (dacă este prezentă în echipare) |
| 23 | Modul ușă portbagaj |
| 24 | Reglaj lombar scaun |
| 25 | Partea dreaptă remorcă (dacă este prezentă în echipare) |
| 26 | La 12 V pe panoul spate, brichetă spate |
| 27 | Modul memorie oglindă |
| 28 | Senzor baterie cu reglaj tensiune |
| 29 | Ștergător parbriz |
| 30 | Ștergător spate |
| 31 | Compresor climatizare |
| 32 | Închidere lunetă |
| 33 | Oglinzi încălzite |
| 34 | Claxon |
| 35 | Far dreapta Faruri de întâlnire |
| 36 | Far stânga Faruri de întâlnire |
| 37 | Bobină de aprindere |
| 38 | Bobină de aprindere cu număr impar |
| 39 | Sistem spălare parbriz |
| 40 | Far față Proiectoare de ceață |
| 41 | Senzor de oxigen în spatele catalizatorului |
| 42 | Unitate control motor |
| 43 | Senzor de oxigen în fața catalizatorului |
| 44 | unitate control transmisie, |
| 45 | Oglindă retrovizoare |
| 46 | Unitate control sistem alimentare;
Aprindere. |
| 47 | Gol |
| 48 | Unitate tracțiune spate |
| 49 | Logică funcționare modul geam |
| 50 | cutia de siguranțe în compartiment pasageri, aprindere |
| 51 | Scaune față încălzite |
| 52 | Unitate control sistem alimentare |
| 53 | Unitate control motor |
| 54 | Cameră marșarier |
| 55 | asistență la direcție |
| 56 | Supapă pompă aer |
| 57 | asistență frâne |
| 58 | Viteză joasă ventilator răcire |
| 59 | far Faruri de întâlnire |
| 60 | Control ventilator răcire |
| 61 | Control pornire/oprire ștergătoare parbriz față |
| 62 | Compresor climatizare |
| 63 | Încălzitor spate |
| 64 | Viteză ștergătoare (rapid/încet) |
| 65 | Proiectoare de ceață |
| 66 | Gestionare motor |
| 67 | Aprindere |
| 68 | Sistem start/stop |
| 69 | Ventilator răcire viteză mare |
| 70 | Pompă aer |
| 77 | Scaune electrice partea dreaptă |
| 78 | Reglaj scaun |

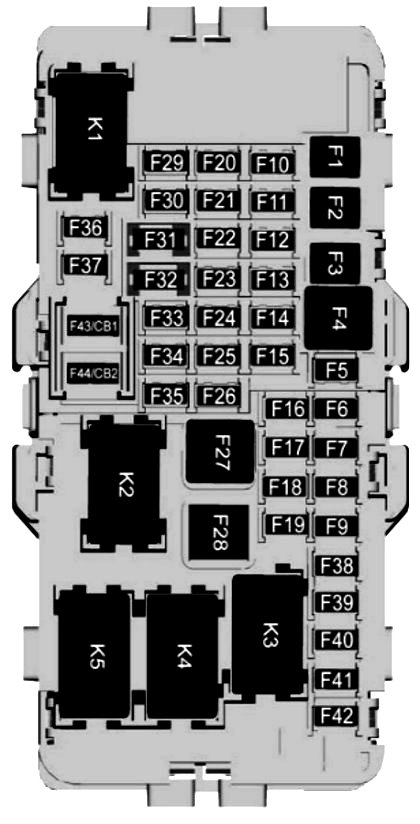

În cabină
Se află pe partea pasagerului, în spatele capacului protector.
| Număr | Descriere |
| 1 | dimmer volan |
| 2 | Gol |
| 3 | Gol |
| 4 | Controler caroserie 1 |
| 5 | Sistem informativ și de divertisment |
| 6 | Controler caroserie 7 |
| 7 | Senzor control zgomot |
| 8 | Controler caroserie 4 |
| 9 | Radio |
| 10 | Gol |
| 11 | Asistență parcare spate |
| 12 | Baterie încălzitor, ventilație și climatizare |
| 13 | Alimentator auxiliar față |
| 14 | Aprindere încălzitor, ventilație și climatizare |
| 15 | Afișaj |
| 16 | Modul control caroserie 5, brichetă |
| 17 | Priză suplimentară 12 V pe spate (brichetă) |
| 18 | Aprindere pe bord |
| 19 | Deschizător universal ușă garaj |
| 20 | Controler caroserie 6 |
| 21 | Gol |
| 22 | Senzor diagnostic și modul aprindere |
| 23 | Cameră față |
| 24 | Gol |
| 25 | Indicator poziție treaptă |
| 26 | Gol |
| 27 | Gol |
| 28 | Gol |
| 29 | Motor ventilator față |
| 30 | Controler caroserie 3 |
| 31 | Amplificator |
| 32 | Comutator discret aprindere logică |
| 33 | Unitate integrare comunicație |
| 34 | Controler caroserie 2 |
| 35 | Baterie senzor și modul diagnostic |
| 36 | Conexiune link date |
| 37 | Baterie bord |
| 38 | Modul detectare prezență umană |
| 39 | Gol |
| 40 | Controler caroserie 8 |
| 41 | Releu logistic (dacă este prezent în echipare) |
| 42 | Releu auxiliar de putere |
| Număr | Descriere |
| 1 | dimmer volan |
| 2 | Gol |
| 3 | Gol |
| 4 | Controler caroserie 1 |
| 5 | Sistem informativ și de divertisment |
| 6 | Controler caroserie 7 |
| 7 | Senzor control zgomot |
| 8 | Controler caroserie 4 |
| 9 | Radio |
| 10 | Gol |
| 11 | Asistență parcare spate |
| 12 | Baterie încălzire, ventilație și climatizare |
| 13 | Alimentator auxiliar față |
| 14 | Aprindere încălzire, ventilație și climatizare |
| 15 | Display |
| 16 | Modul control caroserie 5, brichetă |
| 17 | Priză suplimentară 12 V pe spate (brichetă) |
| 18 | Aprindere pe bord |
| 19 | Deschizător universal ușă garaj |
| 20 | Controler caroserie 6 |
| 21 | Gol |
| 22 | Senzor diagnostic și modul aprindere |
| 23 | Cameră față |
| 24 | Gol |
| 25 | Indicator poziție treaptă |
| 26 | Gol |
| 27 | Gol |
| 28 | Gol |
| 29 | Motor ventilator față |
| 30 | Controler caroserie 3 |
| 31 | Amplificator |
| 32 | Comutator discret aprindere logică |
| 33 | Unitate integrare comunicație |
| 34 | Controler caroserie 2 |
| 35 | Baterie senzor și modul diagnostic |
| 36 | Conexiune link date |
| 37 | Baterie bord |
| 38 | Modul detectare prezență umană |
| 39 | Gol |
| 40 | Controler caroserie 8 |
| 41 | Releu logistic (dacă este prezent în echipare) |
| 42 | Releu auxiliar putere |
Schema cutiei de siguranțe și relee – Chevrolet Equinox
Se referă la vehiculele produse în anii:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
În portbagaj
Se află pe partea stângă a portbagajului în spatele capacului protector.
| Număr | Descriere |
| k1 | frână dreapta/semnalizator remorcă |
| k2 | semnalizator stânga remorcă |
| k3 | faruri marșarier remorcă |
| k4 | faruri de staționare |
| k5 | modul încălzitor combustibil cu ardere (doar motorină). |
| f1 | modul încălzitor combustibil cu ardere (doar diesel) |
| f2 | ușă portbagaj spate |
| f3 | alimentare suplimentară remorcă |
| f4 | reglaj electric al scaunului partea pasagerului, |
| f5 | modul memorie scaun |
| f6 | trapă |
| f7 | sistem avertizare unghi mort |
| f8 | faruri marșarier remorcă |
| f9 | scaun spate încălzit 1 |
| f10 | faruri de staționare |
| f11 | scaun spate încălzit 2 |
| f12 | gol |
| f13 | far de staționare remorcă |
| f14 | frână dreapta/semnalizator remorcă |
| f15 | far de staționare stânga |
| F 16 | far de staționare dreapta |
| f17 | modul procesare video |
| f18 | semnalizator stânga remorcă |
| f19 | sistem AWD permanent |
| f20 | suport lombar |
| f21 | priză alimentare auxiliară spate |
| f22 | modul tracțiune spate |
| Număr | Descriere |
| k1 | frână dreapta/semnalizator remorcă |
| k2 | semnalizator stânga remorcă |
| k3 | faruri marșarier remorcă |
| k4 | faruri de staționare |
| k5 | modul încălzitor combustibil cu ardere (doar motorină). |
| f1 | modul încălzitor combustibil cu ardere (doar motorină) |
| f2 | ușă portbagaj spate |
| f3 | alimentare suplimentară remorcă |
| f4 | reglaj electric scaun partea pasagerului, |
| f5 | modul memorie scaun |
| f6 | trapă |
| f7 | sistem avertizare unghi mort |
| f8 | faruri marșarier remorcă |
| f9 | scaun spate încălzit 1 |
| f10 | faruri de staționare |
| f11 | scaun spate încălzit 2 |
| f12 | gol |
| f13 | far de staționare remorcă |
| f14 | frână dreapta/semnalizator remorcă |
| f15 | far de staționare stânga |
| F 16 | far de staționare dreapta |
| f17 | modul procesare video |
| f18 | semnalizator stânga remorcă |
| f19 | sistem AWD permanent |
| f20 | sprijin lombar |
| f21 | priză alimentare auxiliară spate |
| f22 | modul tracțiune spate |

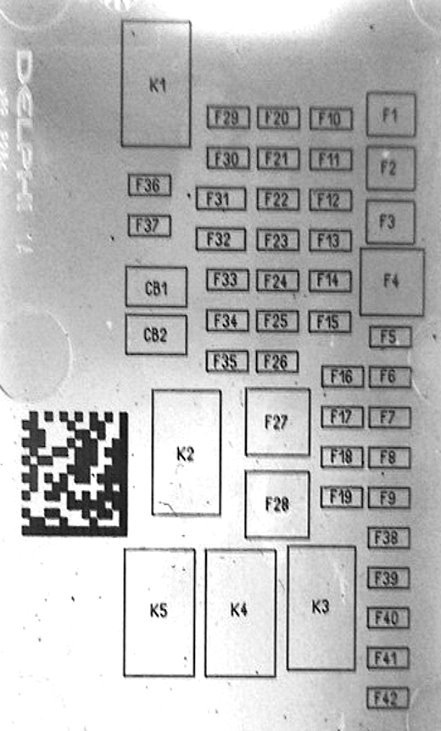

În cabină
Se află în partea inferioară a bordului, în partea stângă. Lângă mânerul de eliberare al capotei.
| Număr | Descriere |
| f1 | invertor |
| f2 | geamuri față |
| f3 | frână remorcă |
| f4 f33 |
ventilator încălzire, ventilație și climatizare |
| f22 | controler caroserie |
| f18 | |
| f32 | |
| f20 | |
| f5 | |
| f8 | |
| f21 | |
| f6 | CGM |
| f9 | amplificator |
| f14 | cutie electronică |
| f15 | modul control cutie |
| F 16 | scaune față încălzite |
| f17 | conector date stânga |
| f19 | oglindă exterioară |
| f23 | bloc electromechanic coloana volan |
| f24 | senzor și modul diagnostic |
| f25 | senzor ocupare scaun |
| f27 | reglaj electric scaun |
| f28 | geamuri spate |
| f30 | întrerupător încălzire scaune față |
| f31 | control volan |
| f34 | sistem acces/traversare pasiv |
| f35 | blocare hayon |
| f36 | modul încărcare wireless, accesoriu USB |
| f37 | brichetă |
| f38 | sistem On Star |
| f39 | port USB pe bord |
| f40 | modul cameră hayon spate |
| f41 | sistem asistență parcare |
| f42 | radio |
| k1 | valvă ghilotină |
| k2 | întârziere oprire dispozitive auxiliare |
| k3 | hayon spate |
| k5 | logistică |
| cb2 | priză alimentare suplimentară pe consolă |
| Număr | Descriere |
| f1 | invertor |
| f2 | geamuri față |
| f3 | frână remorcă |
| f4 f33 |
ventilator încălzire, ventilație și climatizare |
| f22 | controler caroserie |
| f18 | |
| f32 | |
| f20 | |
| f5 | |
| f8 | |
| f21 | |
| f6 | CGM |
| f9 | amplificator |
| f14 | cutie electronică |
| f15 | modul control cutie |
| F 16 | scaune față încălzite |
| f17 | conector date stânga |
| f19 | oglindă exterioară |
| f23 | bloc electromechanic coloana volan |
| f24 | senzor și modul diagnostic |
| f25 | senzor ocupare scaun |
| f27 | reglaj electric scaun |
| f28 | geamuri spate |
| f30 | întrerupător încălzire scaune față |
| f31 | control pe volan |
| f34 | sistem acces/traversare pasivă |
| f35 | blocare hayon |
| f36 | modul încărcare wireless, accesoriu USB |
| f37 | brichetă |
| f38 | sistem On Star |
| f39 | port USB pe bord |
| f40 | modul cameră hayon spate |
| f41 | sistem asistență parcare |
| f42 | radio |
| k1 | valvă ghilotină |
| k2 | întârziere oprire dispozitive auxiliare |
| k3 | hayon spate |
| k5 | logistică |
| cb2 | priză alimentare suplimentară pe consolă |
În compartimentul motor
Se află pe partea stângă în spatele capacului protector.
| Număr | Descriere |
| f1 | demaror 1 |
| f2 | demaror 2 |
| f3 | senzor de oxigen 1 |
| f15 | senzor de oxigen 2 |
| f4 f8 f14 |
modul control motor; |
| f5 | senzor sistem combustibil Flex |
| f6 | modul control cutie |
| f9 | ambreiaj compresor climatizare |
| f11 | electrovalvă de degazare a rezervorului |
| f11 | sistem combustibil |
| f12 | scaune față încălzite |
| f13 | pompă circulație lichid după oprirea motorului cu combustie |
| F 16 | bobine de aprindere |
| f18 | modul de reducere selectivă catalitică (pentru motorină) |
| f19 | senzor NOx și funingine (pentru motorină) |
| f20 | convertor DC 2 |
| f21 | levier cutie |
| f22 | pompă Sistem antiblocare roți (ABS) |
| f23 | pompă spălător parbriz față/spate |
| f25 | încălzitor combustibil (pentru motorină) |
| f27 | valve Sistem antiblocare roți (ABS) |
| f28 | remorcă LD |
| f29 | încălzire lunetă spate |
| f30 | oglinzi încălzite |
| f32 | funcții diverse |
| f34 | semnal acustic (claxon) |
| f36 | far dreapta faruri de drum |
| f37 | far stânga faruri de drum |
| f38 | reglare automată faruri |
| f39 | proiectoare de ceață |
| f41 | modul control debit transmisie |
| f42 | far electric |
| f44 | oglindă retrovizoare interioară |
| f45 | ventilație scaun partea pasagerului |
| f46 | ventilație scaun partea șoferului |
| f47 | grup blocare volan |
| f48 | ștergător și spălător lunetă spate |
| f50 | încălzire volan |
| f51 | far dreapta lumini de poziție |
| f57 | far stânga lumini de poziție |
| f52 | modul control motor/cutie |
| f55 | control ștergătoare parbriz față |
| k1 | electrovalvă demaror |
| k2 | control climatizare |
| k3 | modul control motor |
| k4 | control ștergătoare parbriz față |
| k5 | demaror |
| k6 | încălzitor combustibil (pentru motorină) |
| k9 | viteză ștergătoare parbriz față |
| k12 | faruri de drum |
| k13 | faruri/lumini de zi |
| k14 | aprindere pornită, pornire |
| k15 | încălzire lunetă spate |
| k16* | semnal acustic |
| k17* | sistem de reducere selectivă catalitică |
| k18* | proiectoare de ceață |
| k19* | pompă lichid răcire |
| k21* | pompă spălător lunetă spate |
| k22* | pompă spălător parbriz față |
| k23* | control ștergătoare lunetă spate |
| * – module releu fără întreținere | |
| Număr | Descriere |
| f1 | demaror 1 |
| f2 | demaror 2 |
| f3 | sondă lambda 1 |
| f15 | sondă lambda 2 |
| f4 f8 f14 |
modul control motor; |
| f5 | Senzor sistem combustibil Flex |
| f6 | modul control cutie |
| f9 | ambreiaj compresor climatizare |
| f11 | electrovalvă de ventilare rezervor |
| f11 | sistem combustibil |
| f12 | scaune față încălzite |
| f13 | pompă circulație lichid după oprire motor cu combustie |
| F 16 | bobine de aprindere |
| f18 | modul de reducere selectivă catalitică (pentru motorină) |
| f19 | Senzor NOx și funingine (pentru motorină) |
| f20 | Convertor DC 2 |
| f21 | levier cutie |
| f22 | pompă ABS |
| f23 | pompă spălător parbriz față/spate |
| f25 | încălzitor combustibil (pentru motorină) |
| f27 | supape ABS |
| f28 | remorcă LD |
| f29 | încălzire lunetă spate |
| f30 | oglinzi încălzite |
| f32 | funcții diverse |
| f34 | semnal sonor (claxon) |
| f36 | far dreapta faruri de drum |
| f37 | far stânga faruri de drum |
| f38 | reglare automată faruri |
| f39 | proiectoare de ceață |
| f41 | modul control debit transmisie |
| f42 | far electric |
| f44 | oglindă retrovizoare interioară |
| f45 | ventilație scaun partea pasagerului |
| f46 | ventilație scaun partea șoferului |
| f47 | grup blocare volan |
| f48 | ștergător și spălător lunetă spate |
| f50 | încălzire volan |
| f51 | far dreapta lumină de zi |
| f57 | far stânga lumină de zi |
| f52 | modul control motor/cutie |
| f55 | control ștergătoare parbriz față |
| k1 | electrovalvă demaror |
| k2 | control climatizare |
| k3 | modul control motor |
| k4 | control ștergătoare parbriz față |
| k5 | demaror |
| k6 | încălzitor combustibil (pentru motorină) |
| k9 | viteză ștergătoare parbriz față |
| k12 | faruri de drum |
| k13 | faruri/lumină de zi |
| k14 | aprindere pornită, pornire |
| k15 | încălzire lunetă spate |
| k16* | semnal sonor |
| k17* | sistem de reducere selectivă catalitică |
| k18* | proiectoare de ceață |
| k19* | pompă lichid răcire |
| k21* | pompă spălător lunetă spate |
| k22* | pompă spălător parbriz față |
| k23* | control ștergătoare lunetă spate |
| * – module releu fără întreținere | |
