Chevrolet Captiva (2006-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Chevrolet Captiva (2006–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Chevrolet Captiva (2006-2011) – schema siguranțelor
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011.
Cutia de siguranțe în habitaclu
Poziția cutiei de siguranțe
Bloc siguranțe interior se află pe partea stângă a compartimentului picioarelor partea pasagerului față
Schema cutiei de siguranțe
| Nr | Ampere [A] | Circuite protejate |
|---|---|---|
| Nr | Ampere [A] | Circuite protejate |
| 1 | 20A | Alimentare geam, întrerupător principal;
Modul trapă. |
| 2 | 20A | Alimentare geam, întrerupător principal |
| 3 | 10 A | Releu pompă ștergător parbriz |
| 4 | Nu este utilizat | |
| 5 | 10 A | Modul diagnostic sistem airbag |
| 6 | 10 A | Modul diagnostic sistem airbag |
| 7 | Nu este utilizat | |
| 8 | 10 A | Releu lumină spate proiectoare de ceață |
| 9 | 10 A | Releu lumină spate proiectoare de ceață;
Pompă combustibil; Senzor nivel combustibil; Controler oglinzi; Întrerupător ambreiaj. |
| 10 | 10 A | Ceas audio |
| 11 | 10 A | Unitate control caroserie (BCM) |
| 12 | 2A | Întrerupător aprindere;
Imobilizator. |
| 13 | 10 A | Set semnalizatoare;
Unitate control afișaj informativ; Avertizare centuri de siguranță. |
| 14 | 15A | Unitate control caroserie (BCM);
Unitate control multimedia. |
| 15 | 10 A | SSPS |
| 16 | 20A | Unitate control caroserie (BCM) |
| 17 | 15A | Releu oglindă încălzită |
| 18 | 10 A | Climatizare manuală;
Unitate control temperatură automată (ATC); Senzor AQS; Ventilator, releu viteză mare; Unitate control asistență parcare; Cutie suplimentară de siguranțe și relee în compartiment motor. |
| 19 | 15A | Climatizare manuală;
Unitate control temperatură automată (ATC); Conector de legătură date (DLC). |
| 20 | 10 A | Releu hayon spate |
| 21 | Nu este utilizat | |
| 22 | Nu este utilizat | |
| 23 | Nu este utilizat |
| Nr | Ampere [A] | Circuite protejate |
|---|---|---|
| 24 | 15A | Unitate control caroserie (BCM) |
| 25 | 10 A | Unitate control multimedia |
| 26 | 15A | Unitate control caroserie (BCM) |
| 27 | 15A | Releu lumini față proiectoare de ceață |
| 28 | 15A | Set semnalizatoare;
Ceas; Audio; Receptor telecomandă; Unitate control afișaj informativ. |
| 29 | 15A | TCM |
| 30 | 20A | Comutator scaun încălzit |
| 31 | 15A | Unitate control caroserie (BCM) |
| 32 | 20A | Priză 12V în portbagaj |
| 33 | 20A | Brichetă |
| 34 | 20A | Priză 12V în portbagaj |
| 35 | 15A | Unitate control caroserie (BCM) |
| 36 | 15A | Releu bloc siguranțe |
| 37 | Neutilizat | |
| 38 | 20A | Închidere centralizată |
| 39 | 10 A | Comutator oglindă;
Oglindă rabatabilă. |
| R1 | Releu ștergător parbriz față | |
| R2 | Releu lumină spate proiectoare de ceață | |
| R3 | Releu funcționare motor | |
| R4 | Releu accesoriu | |
| R5 | Releu hayon spate | |
| R6 | Releu oglindă încălzită | |
| R7 | Releu deblocare uși | |
| R8 | Releu închidere uși |

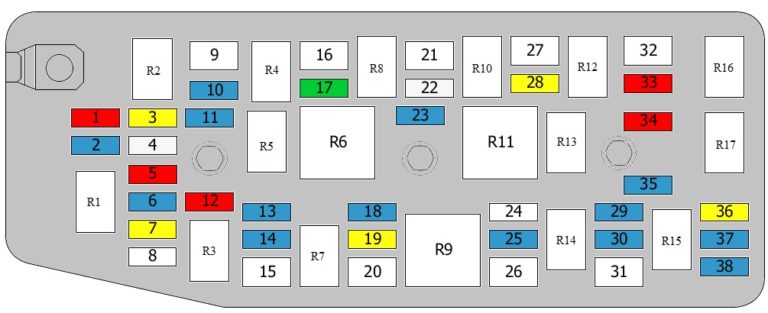

Cutia de siguranțe în compartiment motor Chevrolet Captiva
Schema cutiei de siguranțe
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 10 A | Neutilizat |
| 2 | 15A | Neutilizat |
| 3 | 20A | Neutilizat |
| 4 | 25A | Neutilizat |
| 5 | 10 A | Far față dreapta;
Far spate dreapta. |
| 6 | 15A | TCM |
| 7 | 20A | Spălător faruri |
| 8 | Neutilizat | Motor ștergător parbriz |
| 9 | 20A | Motor ștergător parbriz |
| 10 | 15A | Far |
| 11 | 15A | Releu lumini față proiectoare ceață |
| 12 | 10 A | Far față stânga;
Far spate stânga. |
| 13 | 15A | Comutator oglindă far dreapta |
| 14 | 15A | Far față stânga |
| 15 | 30A | Dezumidificator |
| 16 | 60A | Cutia de siguranțe și relee în habitaclu |
| 17 | 30A | Comutator scaun încălzit;
Scaune electrice; Conector de legătură date. |
| 18 | 15A | Far față stânga;
Far spate stânga; Lumină de poziție/semnalizator față stânga; Iluminare plăcuță înmatriculare. |
| 19 | 20A | Modul trapă |
| 20 | 40A | Cutia de siguranțe și relee în habitaclu |
| 21 | 40A | Cutia de siguranțe și relee în habitaclu;
Motor ventilator. |
| 22 | 25A | Releu ventilator răcire |
| 23 | 15A | Releu claxon |
| 24 | Neutilizat | |
| 25 | 15A | Comutator lumină frână |
| 26 | 30A | Ventilator răcire suplimentar |
| 27 | 40A | Modul Sistem antiblocare roți (ABS) |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 28 | 20A | Modul Sistem antiblocare roți (ABS) |
| 29 | 15A | Remorcă |
| 30 | 15A | Releu pompă combustibil |
| 31 | 30A | Ventilator răcire principal |
| 32 | 20A | Releu demaror |
| 33 | 10 A | Releu demaror;
Releu principal. |
| 34 | 10 A | Releu compresor climatizare |
| 35 | 15A | Injector;
Ventilator răcire; Releu compresor climatizare; Unitate control bujii; Ventilator răcire; Releu compresor climatizare; Siguranță și bloc siguranțe suplimentar în compartiment motor; Bobină de aprindere; Injectoare (cilindri 1 – 3); Ventilator răcire; Releu compresor climatizare. |
| 36 | 20A | Unitate control motor |
| 37 | 15A | Electrovalvă de suflare absorbitor;
Supapă EGR; Senzor poziție arbore cu came; Actuator clapetă; Electromagnet regulator presiune supraalimentare; Senzor poziție arbore cu came; Bobină de aprindere; Injectoare (cilindri 4 – 6). |
| 38 | 15A | Sonde lambda încălzite;
Unitate control motor; Motor actuator supapă colector admisie; Electrovalvă distribuție arbore cu came admisie; Electromagnet distribuție arbore cu came evacuare; Electromagnet spălare canister. |
| R1 | Releu spălător faruri | |
| R2 | Releu faruri, lumini faruri de drum | |
| R3 | Releu spălător faruri | |
| R4 | Releu lumini față proiectoare de ceață | |
| R5 | Releu lumini de poziție | |
| R6 | Releu funcționare motor | |
| R7 | Releu dezumidificator | |
| R8 | Releu ștergător | |
| R9 | Releu ștergător viteză mare/mică | |
| R10 | Releu claxon | |
| R11 | Releu control ventilator | |
| R12 | Releu compresor climatizare | |
| R13 | Releu ventilator răcire principal | |
| R14 | Releu pompă combustibil | |
| R15 | Releu ventilator răcire suplimentar | |
| R16 | Releu demaror | |
| R17 | Releu principal |

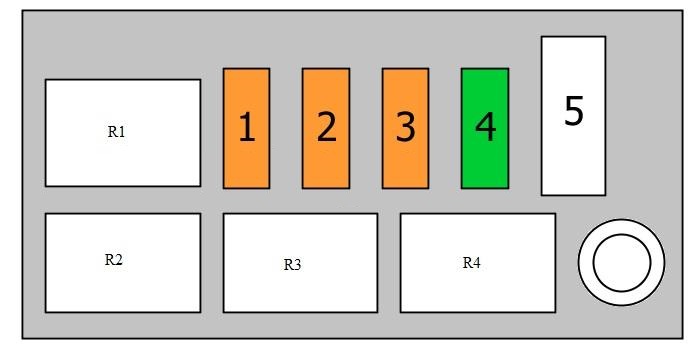

Cutia de siguranțe adițională în compartiment motor (doar diesel)
Blocul siguranțe auxiliar în compartiment motor (doar Diesel) se află în centrul panoului față.
Schema cutiei de siguranțe
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 40A | PTC, releu 3 |
| 2 | 40A | PTC, releu 2 |
| 3 | 40A | PTC, releu 1 |
| 4 | 30A | Releu încălzitor filtru combustibil |
| 5 | 60A | Unitate control bujii |
| R1 | PTC, releu 3 | |
| R2 | PTC, releu 2 | |
| R3 | PTC, releu 1 | |
| R4 | Releu încălzitor filtru combustibil |
Chevrolet Captiva (2012-2016) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016.
Siguranțele brichetei (priza de alimentare) în Chevrolet Captiva Sport se găsesc în blocul siguranțe al bordului (vezi siguranțe “APO JACK (CONSOLE)” (priză de alimentare auxiliară), “APO JACK (REAR CARGO)” (priză de alimentare auxiliară Rear Cargo) și “CIGAR” (brichetă)).

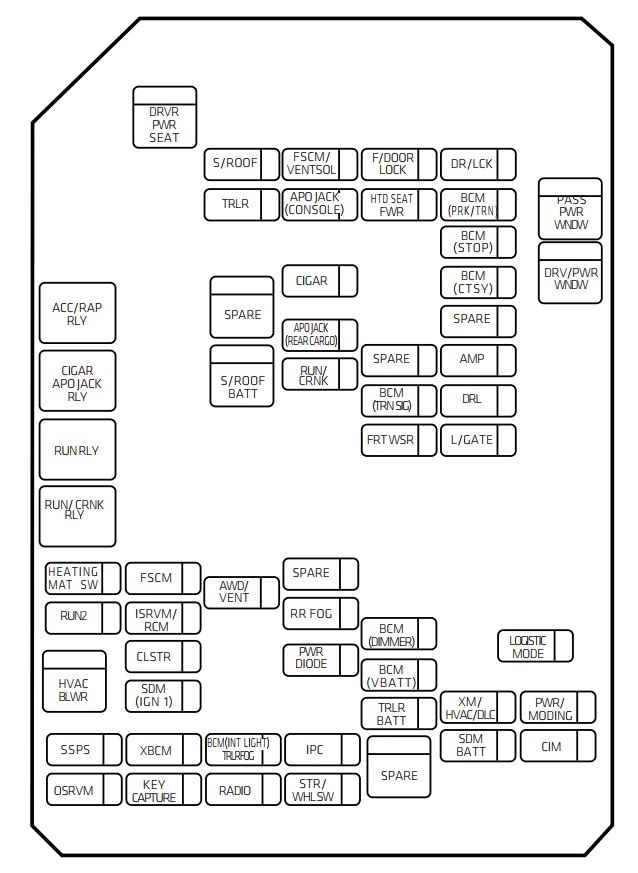

Bloc siguranțe al bordului
Poziția cutiei de siguranțe
Se află sub bord, în partea pasagerului, în spatele capacului consolei centrale.
Schema cutiei de siguranțe
Încălzire, ventilație și climatizare; Conectare link date. Pornire alimentare accesorii. Mecanism manivelă. Se află în compartiment motor. Atribuirea siguranțelor și releelor în compartiment motor Pompă gol. Oglinzi încălzite. Sunt utilizate informații din manualele utilizatorului din 2013 și 2014. Poziția și funcția siguranțelor la mașinile produse în alte perioade pot varia.
Nume
Descriere
Nume
Descriere
AMP
Amplificator
APO JACK (CONSOLE)
Priză de alimentare auxiliară
APO JACK (REAR CARGO)
Priză de alimentare auxiliară pentru încărcare spate
AWD / VENT
Tracțiune integrală/ventilație
BCM (CTSY)
Modul control caroserie (lumini ambientale)
BCM (DIMMER)
Modul control caroserie (dimmer)
BCM (INT LIGHT)
Modul control caroserie (iluminare internă)
BCM (PRK / TN)
Modul control caroserie (semnal parcare/viraj)
BCM (STOP)
Modul control caroserie (lumină de stop)
BCM (TRN SIG)
Modul control caroserie (semnalizatoare)
BCM (VBATT)
Modul control caroserie (tensiune baterie)
CIGAR
Brichetă
CIM
Modul integrare comunicație
CLSTR
Cluster instrumente
DRL
Lumini de zi
DR / LCK
Blocare ușă partea șoferului
DRVR PWR SEAT
Scaun electric
DRV / PWR WNDW
Control geam electric
F/DOOR LOCK
Blocare ușă compartiment motor
FRT WSR
Ștergător față
FSCM
Modul control sistem alimentare
FSCM VENT SOL
Electrovalvă de evacuare modul control sistem alimentare
HEATING MAT SW
Comutator covoraș încălzitor
HTD SEAT PWR
Scaun încălzit
HVAC BLWR
Ventilator încălzire, ventilație și climatizare
IPC
Instrumente bord
ISRVM / RCM
Modul oglindă retrovizoare internă/busolă la distanță
Nume
Descriere
KEY CAPTURE
Key Capture
L / GATE
Elevator de încărcare
LOGISTIC MODE
Mod mod logistic
OSRVM
Oglindă retrovizoare exterioară
PASS PWR WNDW
Geam electric partea pasagerului
PWR DIODE
Diodă de putere
PWR / MODING
Modulare putere
RADIO
Radio
RR FOG
Proiectoare de ceață spate
RUN 2
Buton alimentare baterie în funcțiune
RUN / CRNK
Mecanism manivelă
SDM (BATT)
Modul diagnosticare siguranță (baterie)
SDM (IGN 1)
Modul diagnosticare siguranță (aprindere 1)
SPARE
Rezervă
S/ROOF
Trapă
S/ROOF BATT
Baterie trapă
SSPS
Servodirecție dependentă de viteză
STR / WHL SW
Comutator volan
TRLR
Remorcă
TRLR BATT
Baterie remorcă
XBCM
Modul control caroserie pentru export
XM / HVAC / DLC
Radio satelitar SiriusXM (dacă este prezent);
Releu
ACC / RAP RLY
Alimentare accesorii;
CIGAR APO JACK RLY
Priză brichetă și priză alimentare auxiliară
RUN / CRN K RLY
Pornire;
RUN RLY
Pornire

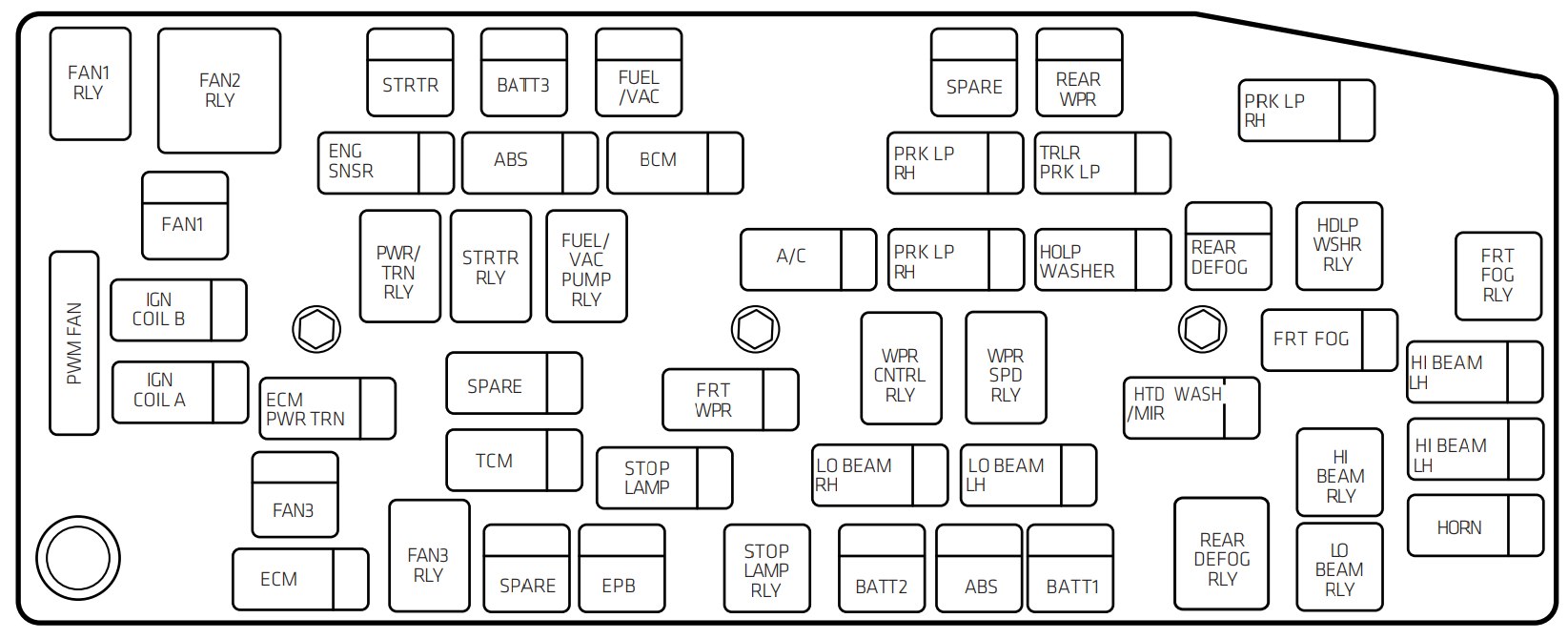

Cutia de siguranțe din compartiment motor
Poziția cutiei de siguranțe
Schema cutiei de siguranțe
Nume
Descriere
Nume
Descriere
ABS
Sistem antiblocare roți (ABS)
A / C
Sistem încălzire, ventilație și climatizare
BATT1
Bloc siguranțe bord, alimentare principală 1
BATT2
Bloc siguranțe bord, alimentare principală 2
BATT3
Bloc siguranțe bord, alimentare principală 3
BCM
Modul control caroserie
ECM
Modul control motor
ECM PWR TRN
Modul control motor/sistem transmisie
ENG SNSR
Diverși senzori ai motorului
EPB
Frână electrică de parcare
FAN1
Ventilator răcire 1
FAN3
Ventilator răcire 3
FRTFOG
Proiectoare de ceață față
FRT WPR
Motor ștergător față
FUEL/VAC
Pompă combustibil;
HDLP WASHER
Spălător faruri
HI BEAM LH
Faruri de drum (stânga)
HI BEAM RH
Faruri de drum (dreapta)
HORN
Claxon
WASH / MIR HTD
Lichid spălător parbriz încălzit;
IGN COIL A
Bobine de aprindere A
IGN COIL B
Bobine de aprindere B
LO BEAM LH
Faruri de întâlnire (stânga)
LO BEAM RH
Faruri de întâlnire (dreapta)
PRK LP LH
Lumini de parcare (stânga)
Nume
Descriere
PRK LP RH
Lumini de parcare (dreapta)
PRK LP RH
Lumini de parcare (dreapta) (lumini de parcare europene)
PWM FAN
Ventilator cu modulare a lățimii impulsului
REAR DEFOG
Dezghețare lunetă spate
REARWPR
Motor ștergător spate
SPARE
Neutilizat
STOP LAMP
Lumini de stop
STRTR
Demaror
TCM
Modul control transmisie
TRLR PRK LP
Lumini de parcare remorcă
Releu
FAN1 RLY
Ventilator răcire 1
FAN2 RLY
Ventilator răcire 2
FAN3 RLY
Ventilator răcire 3
FRT FOG RLY
Proiectoare de ceață față
FUEL/VAC PUMP RLY
Releu pompă combustibil/pompă gol
HDLP WSHR RLY
Spălător faruri
HI BEAM RLY
Faruri de drum
LO BEAM RLY
Faruri de întâlnire
PWR / TRN RLY
Transmisie
REAR DEFOG RLY
Dezghețare lunetă spate
STOP LAMP RLY
Lumini de stop
STRTR RLY
Demaror
WPR CNTRL RLY
Control ștergător
WPR SPD RLY
Viteză ștergător

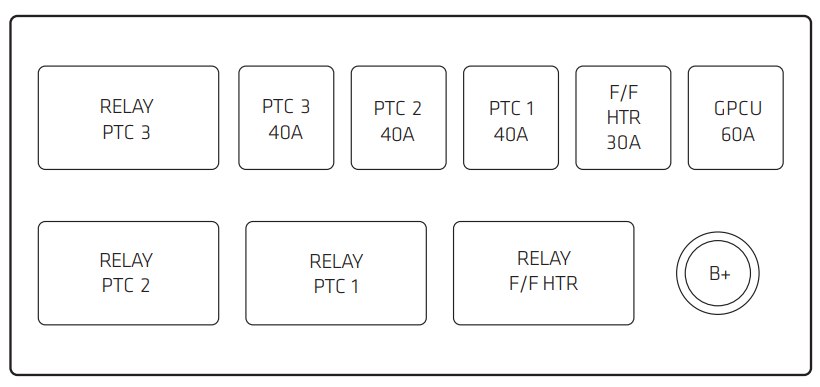

Tablou siguranțe compartiment motor auxiliar (doar Diesel)
