Chevrolet Spark (2005-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Chevrolet Spark (2005–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Chevrolet Spark (2005-2009)
Siguranță brichetă (priză de alimentare) în Chevrolet Spark este siguranța F17 (CIGAR) în panoul de siguranțe al bordului.
Se află sub bord, în partea stângă a volanului.

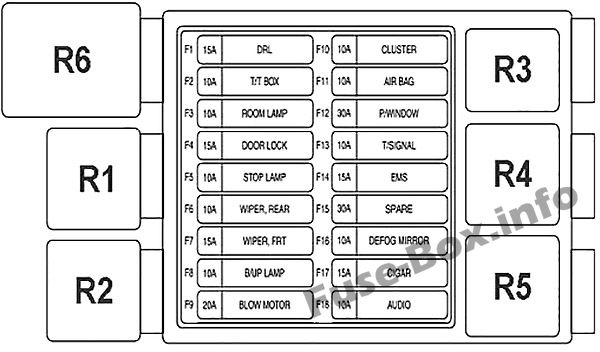

Schema panoului de siguranțe
Atribuirea siguranțelor și releelor în bord
| Nr | Descriere | ZA |
|---|---|---|
| Nr | Descriere | ZA |
| F1 | Releu DRL, modul DRL | 15 |
| F2 | DLC, Cluster, Cutie mesaje, Immobilizator | 10 |
| F3 | Audio, economisire baterie, lampă interior, lampă portbagaj | 10 |
| F4 | Releu CDL, întrerupător închidere centralizată uși, unitate control antifurt | 15 |
| F5 | Întrerupător lumină de stop | 10 |
| F10 | Set semnalizatoare, cutie mesaje, lampă stop, economisire baterie, unitate control antifurt, întrerupător O / D | 10 |
| F11 | SDM | 10 |
| F12 | Întrerupător geam electric, întrerupător geam electric partea șoferului secundar | 30 |
| F13 | Întrerupător de urgență, releu semnal acustic depășire viteză, modul DRL | 10 |
| F14 | Bloc siguranțe compartiment motor | 15 |
| F6 | Întrerupător ștergător, motor ștergător spate, releu ștergător, întrerupător ștergător | 10 |
| F7 | Întrerupător ștergător, releu ștergător | 15 |
| Nr | Descriere | ZA |
|---|---|---|
| F8 | Comutator TR (A / T), comutator lumini marșarier (M / T) | 10 |
| F9 | Comutator ventilator | 20 |
| F 16 | OSRVM electric | 10 |
| F17 | Brichetă | 15 |
| F18 | Audio | 10 |
| Releu | ||
| R1 | Releu lumini spate proiectoare ceață / semnal acustic exces viteză | |
| R2 | Releu DRL | |
| R3 | Releu proiectoare ceață | |
| R4 | Releu ștergător | |
| R5 | Unitate semnalizator | |
| R6 | Program economisire baterie |

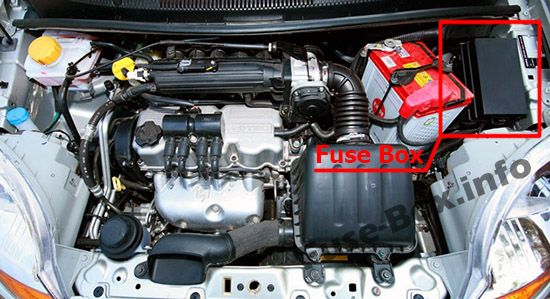

Locația panoului cutiei de siguranțe
Se află în compartimentul motor, sub capac.
ad vertisements

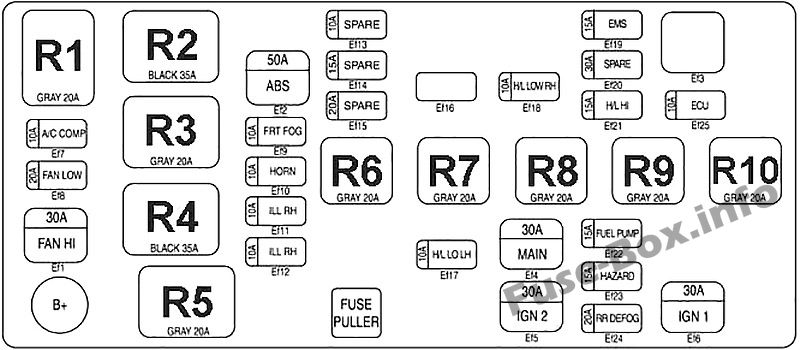

Schema panoului cutiei de siguranțe
Atribuirea siguranțelor și releelor în compartiment motor
| Nr | Descriere | ZA |
|---|---|---|
| Nr | Descriere | ZA |
| Ef1 | Releu viteză mare ventilator răcire | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | Bloc siguranțe bord (F1 ~ F5) | 30 |
| Ef5 | Cheie aprindere | 30 |
| Ef6 | Cheie aprindere | 30 |
| Ef7 | Releu compresor aer condiționat | 10 |
| Ef8 | Releu LOW ventilator răcire | 20 |
| Ef9 | Releu faruri față proiectoare ceață | 10 |
| Ef10 | Claxon, releu claxon | 10 |
| Ef21 | Releu lumini principale | 15 |
| Ef22 | Releu pompă combustibil | 15 |
| Ef23 | Comutator urgență | 15 |
| Ef24 | Releu anti-ceață | 20 |
| Ef25 | TCM, ECM | 10 |
| Ef11 | Lampă spate, sunet, comutator lumini urgență, comutator anti-ceață, comutator aer condiționat, set iluminare levier cutie automată (A / T), comutator reglare faruri, modul DRL, releu DRL, lumină de poziție și HLLD | 10 |
| Nr | Descriere | ZA |
|---|---|---|
| Ef12 | Modul DRL, lampă spate, lumină de poziție și HLLD | 10 |
| Ef17 | Lumină principală LOW, ECM, releu lumini spate anti-ceață, modul DRL, întrerupător reglare faruri | 10 |
| Ef18 | Far LOW | 10 |
| Ef19 | Sistem EI (Sirius D32), ECM, injector, senzor drum denivelat, EEGR, HO2S, senzor CMP, electro-magnet curățare rezervor | 15 |
| Releu | ||
| R1 | Releu compresor climatizare | |
| R2 | Releu principal | |
| R3 | Releu viteză joasă ventilator răcire | |
| R4 | Releu viteză mare ventilator răcire | |
| R5 | Releu iluminare | |
| R6 | Releu lumini anti-ceață FRT | |
| R7 | Releu claxon | |
| R8 | Releu nivel jos H / L | |
| R9 | Releu H / L Hi | |
| R10 | Releu pompă combustibil |
Chevrolet Spark (2016-2020…) – schema cutiei de siguranțe
Anul producției: 2016, 2017, 2018, 2019, 2020.
Siguranță brichetă (priză de alimentare) în Chevrolet Spark se află în bloc siguranțe al bordului (vezi siguranță “APO” (Priză de alimentare auxiliară)).
Locația blocului siguranțe
Se află în bord (partea șoferului), în spatele capacului.

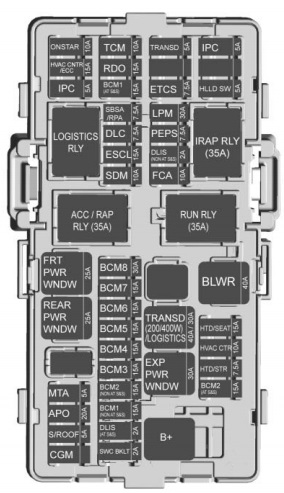

Schema blocului siguranțe
Atribuirea siguranțelor și releelor în blocul siguranțe interior
| Nume | Descriere |
|---|---|
| Nume | Descriere |
| ONSTAR | OnStar |
| HVAC CNTR / ECC | Modul control HVAC / ECC |
| IPC | Instrument bord |
| TCM | Modul control transmisie |
| RDO | Radio |
| BCM1 (AT S&S) | Modul control caroserie 1
(oprire și pornire fără transmisie CVT) |
| SBSA / RPA | SBSA;
Asistent parcare spate. |
| DLC | Conector interfață date |
| ESCL | Bloc electric coloana volan |
| SDM | Modul senzor-diagnostic |
| TRANSD | Convertor TRANSD / DC-DC |
| AQI | 2019-2020:
Ionizator calitate aer. |
| ETCS | Sistem electronic taxare |
| LPM | Modul putere liniară |
| PEPS | Intrare pasivă;
Pornire pasivă. |
| DLIS (Non AT S&S) | Comutator aprindere cu logică discretă
(oprire și pornire fără CVT) |
| FCA | Avertizare coliziune |
| IPC | Instrument bord |
| RLAD | Afișaj avertizare LED reflectat |
| HLLD SW | Comutator nivelare faruri |
| FRT PWR WNDW | Geam față |
| REAR PWR WNDW | Geam spate electric |
| Blank | Neutilizat |
| MTA | Modul transmisie automată manuală |
| Nume | Descriere |
|---|---|
| APO | Priză de alimentare suplimentară |
| S / SUNROOF | Trapă |
| CGM | Modul portbagaj central (2018) |
| Blank | Neutilizat |
| BCM8 | Modul control caroserie 8 |
| BCM7 | Modul control caroserie 7 |
| BCM6 | Modul control caroserie 6 |
| BCM5 | Modul control caroserie 5 |
| BCM4 | Modul control caroserie 4 |
| BCM3 | Modul control caroserie 3 |
| BCM2 (Non AT S&S) | Modul control caroserie 2
(oprire și pornire fără CVT). |
| BCM1 (Non AT S&S) | Modul control caroserie 1
(oprire și pornire fără CVT). |
| DLIS (AT S&S) | Comutator aprindere cu logică discretă
(oprire și pornire fără transmisie CVT). |
| SWC BKLT | Volan controlează iluminarea |
| Blank | Neutilizat |
| TRANS (200/ 400W) / LOGISTICS | Convertor DC DC;
Logistică. |
| EXP PWR WNDW | Geam electric expres pentru șofer |
| BLWR | Motor ventilator |
| HTD/SEAT | Scaune față încălzite |
| HVAC CNTR | Modul HVAC |
| HTD / STR | Volan încălzit |
| BCM2 (AT S&S) | Modul control caroserie 2
(oprire și pornire fără transmisie CVT) |
| RLY1 | Releu logistic |
| RLY2 | Releu alimentare accesorii suplimentar/oprit |
| RLY3 | Releu menținere alimentare accesorii |
| RLY4 | Releu pornire |
Poziția cutiei de siguranțe

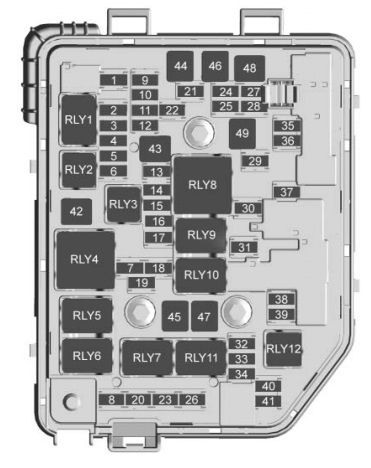

Schema cutiei de siguranțe
Neutilizat; 2019-2020: Senzor viteză ieșire transmisie. Pompă auxiliară încălzitor; 2019-2020: Neutilizat. Modul control transmisie. Demaror. Aprindere. Neutilizat; 2019-2020: Senzor virtual sistem cheie. modul control transmisie Comutator pedală frână; 2019-2020: Neutilizat. Gol; 2019-2020: Modul sistem cheie virtuală acces. Gol; 2019-2020: Senzor virtual sistem cheie. Putere constantă pentru accesorii. Pompă auxiliară încălzitor; 2019-2020: Gol. Mecanism manivelă. WR / TRN; 2019-2020: Sistem transmisie.
Nr
Descriere
Nr
Descriere
1
Închidere hayon
2
2016-2018:
3
Dezghețare scaun spate
4
Încălzitor oglindă retrovizoare exterioară
5
Trapă
6
Modul control transmisie CVT
7
Senzor debit aer
8
2016-2018:
9
Electrovalvă ABS
10
Control tensiune reglabil
11
Cameră marșarier
12
Neutilizat
13
Neutilizat
14
Modul control motor;
15
Modul control injecție combustibil;
16
Motor pompă combustibil
17
Modul control motor 1
18
Modul control motor 2
19
Injector;
20
Sistem climatizare
21
Senzor inteligent baterie
22
Blocare electrică coloană direcție
23
Ventilator răcire – jos
24
2016-2018:
25
Control motor oglindă retrovizoare exterioară
26
Baterie modul control motor,
27
Electrovalvă aer rezervor
28
2016-2018:
29
Detectare automată prezență
30
Motor nivelare faruri
31
Claxon
Nr
Descriere
32
Proiectoare de ceață față
33
Far de întâlnire stânga
34
Far de întâlnire dreapta
35
2016-2018:
36
Ștergător spate
37
Far semnalizare stânga
38
Motor ștergător parbriz
39
Far semnalizare dreapta
40
Gol
41
2016-2018:
42
Demaror 2
43
Centrală electrică cu bus în panou
44
Transmisie manuală automatizată
45
Demaror 1
46
Pompă Sistem antiblocare roți (ABS)
47
Ventilator răcire – sus
48
Motor ștergător parbriz față
49
Accesoriu;
Releu
RLY1
Dezghețare spate
RLY2
Modul control transmisie
RLY3
Motor pompă combustibil
RLY4
Demaror 2
RLY5
Sistem climatizare
RLY6
2016-2018:
RLY7
Ventilator răcire – jos
RLY8
Execută;
RLY9
2016-2018:
RLY10
Demaror 1
RLY11
Ventilator răcire – sus
RLY12
Proiectoare de ceață față
