În acest articol, vei găsi diagramele cutiei de siguranțe a Chevrolet Spark M300 (2009–2015), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Chevrolet Spark M300 (2009-2015) – schema siguranțelor
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Chevrolet Spark M300 (2009-2015) este siguranța F5DA în bloc siguranțe.

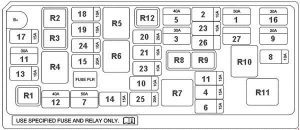

Bloc siguranțe în compartiment motor
Chevrolet Spark – schema siguranțelor – compartiment motor
Nr
Amperi [A]
Descriere
F1UA
50
Releu dezghețare lunetă, bloc siguranțe – bord
F1UB
15
Comutator lumini de avarie
F2UA
30
Aprindere
F2UB
15
Modul control motor, bobină de aprindere 1, bobină de aprindere 2, bobină de aprindere 3, bobină de aprindere 4, modul bobină de aprindere, modul control GPL K103
F3UA
40
Aprindere
F3UB
15
Senzor de oxigen încălzit, supapă recirculare gaze de eșapament, supapă electrovalvă aspirare vapori combustibil (EVAP), senzor de oxigen încălzit 1, senzor poziție arbore cu came, senzor de oxigen încălzit 2
F4UA
50
Modul electronic control frâne (EBCM)
F4UB
10
Modul control motor, modul control cutie (MFL)
F5UA
20
Releu încălzire scaun
F5UB
–
Neutilizat
F6UA
30
Releu viteză mare ventilator răcire
F6UB
15
Modul control motor, bobină de aprindere 1, bobină de aprindere 2, bobină de aprindere 3, bobină de aprindere 4, modul bobină de aprindere, modul control GPL
Întrerupător lumini frâne, modul control Motor (ECM), modul control Cutie automată (TCM), modul electronic control Frâne (EBCM), lampă spate – stânga, lampă spate – dreapta, lumină stop centrală înaltă (CHMSL)

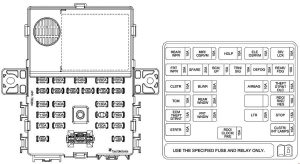

F5DA
20
Siguranță priză Brichetă
F6DA
25
Întrerupător geam – partea pasagerului, întrerupător geam – partea șoferului, întrerupător geam global
F7DA
15
Releu pompă combustibil, modul control Motor (ECM), senzor viteză turbină cutie automată, senzor presiune rail combustibil, senzor viteză vehicul (VSS), modul control GPL, senzor viteză arbore ieșire cutie automată, modul control imobilizator, modul control imobilizator – auxiliar
F8DA
10
Bord, radio, receptor telecomandă încuietoare uși (RCDLR), modul control antifurt conținut
F9DA
–
Neutilizat
F10DA
25
Întrerupător geam – partea șoferului
F11DA
10
Întrerupător lumini frâne, modul control cutie, manetă cutie cutie automată
F12DA
10
Conector interfață date (DLC), conector interfață date (DLC) 2, modul control imobilizator – auxiliar, modul control imobilizator
Motor ștergător față, comutator ștergător / spălător parbriz față
F22DA
15
Releu încuietori uși, releu deblocare uși
F23DA
15
Grup comutatoare control climatizare, grilă dezaburire parbriz, oglindă retrovizoare exterioară – partea șoferului, oglindă retrovizoare exterioară – partea pasagerului
F24DA
10
Conținut Modul control sistem antifurt, bloc siguranțe sub capotă, releu lumini faruri de întâlnire, releu lumini faruri de drum, releu demaror, releu scaune încălzite
F25DA
10
Bord, control climatizare, comutator oglindă retrovizoare exterioară
F26DA
10
Comutator ștergător / spălător parbriz față, motor ștergător lunetă spate
