Seat Toledo II (1999-2004) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Seat Toledo II 1999–2004, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Seat Toledo II
Se referă la vehiculele produse în anii:
1999, 2000, 2001, 2002, 2003, 2004.
Bloc siguranțe bord
| Număr |
Ampere |
Descriere |
| 1 | 5 | Z4 – Oglindă retrovizoare exterioară încălzită partea șoferului (modele fără regulator electric al geamului ohne); Z5 – Oglindă retrovizoare exterioară încălzită partea pasagerului față (modele fără regulator electric al geamului ohne); Z20 – Element stâng al încălzitorului cu flux al pulverizatoarelor; Z21 – Element drept al încălzitorului cu flux al pulverizatoarelor. |
| 2 | 5 | E3 – Comutatorul luminilor de urgență; J1 – Releu semnalizatoare direcție;M5 – Bec semnalizatoare direcție față stânga; M6 – Bec semnalizatoare direcție spate stânga; M7 – Bec semnalizatoare direcție față dreapta; M8 – Bec semnalizatoare direcție spate dreapta; J567 – Controler lumină descarcare stânga; J568 – Controler lumină descarcare cu reglajul fasciculului farurilor dreapta. |
| 3 | 5 | J5 – Releu lumină proiectoare ceață; E20 – Comutatoare și regulator iluminare instrumente. |
| 4 | 5 | X – iluminare plăcuță înmatriculare |
| 5 | 7,5 | E45 – Comutator cruise control; E221 – Unitate control pe volan; E227 – Buton cruise control (CCS) Buton SET; G65 – Senzor presiune înaltă (sistem climatizare); J131 – Controler scaun încălzit șofer; J132 – Controler scaun încălzit pasager față; J245 – Controler reglaj trapă (modele fără închidere centralizată); J255 – Climatronic; G266 – Senzor nivel și temperatură ulei; J293 – Controler ventilator radiator, volan multifuncțional; J393 – Sistem confort (E231 – Buton încălzire oglinzi exterioare); J453 – Controler multifuncțional volan; J446 – Controler asistență parcare; J503 – Unitate control cu display pentru sistem radio și navigație; N147 – Electrovalvă cu 2 căi pentru electrovalvă închidere agent frigorific (deasupra F269 – comutator poziție electrovalvă temperatură); V154 – Motor control electrovalvă aer proaspăt/recirculat. |
| 6 | 5
5 |
Până în aprilie 2001: J379 – Închidere centralizată și centrală alarmă; din septembrie 2002: J651 – Releu electrovalvă închidere 1 (cod motor BEH). |
| 7 | 10 | K142 – Lumină avertizare poziție levier cutie P/N; M16 – Bec stânga marșarier; M17 – Bec dreapta marșarier. |
| 8 | 5 | J412 – Unitate control electronică telefon mobil |
| 9 | 5 | E256 – Buton TCS și ESP; G85 – Transmițător unghi direcție;J104 – Centrală Sistem antiblocare roți (ABS)/ABS cu EDL/ASR/ESP. |
| 10 | 15 510 |
până în octombrie 2001: Gestionare motor: benzină; Gestionare motor: motorină; din noiembrie 2001: R – Radio (contact S); J285 – Display în bord; J503 – Unitate control cu display pentru radio și navigație; |
| 11 | 5 | J285 – Unitate control cu display în bord; N110 – Electromagnet blocare levier selecție. |
| 12 | 7,5 | J412 – Unitate control electronică telefon mobil; G273 – Senzor monitorizare interior; G274 – Transmițător monitorizare interior; T16 – Conector 16 pini, (în panoul central bord, conexiune autodiagnostic); W11 – Lumină citire spate stânga (modele cu monitor interior); W12 – Lumină citire spate dreapta (modele cu monitor interior). |
| 13 | 10 | F – Comutator lumină frână; M9 – Bec stânga frână; J…..-.Colecție motor; J104 – Controler Sistem antiblocare roți (ABS)/ABS cu EDL/ ASR/ ESP; M9 – Bec stânga frână; M10 – Bec dreapta frână; M21 – Bec stânga frână și lumină spate; M25 – Bec nivel înalt. |
| 14 | 10 | J393 – Unitate centrală control sistem confort (modele fără închidere centralizată); J546 – Modele telecomandă hayon spate; fără închidere centralizată: M27 – Lumină avertizare ușă stânga; M28 – Lumină avertizare ușă dreapta; W – Iluminare față habitaclu; W3 – Iluminare portbagaj; W11 – Lumină citire spate stânga; W12- Lumină citire spate dreapta; W14 – Oglindă retrovizoare iluminată (partea pasagerului față); W18 – Iluminare stânga portbagaj; W19 – Lumină citire/partea șoferului; W20 – Oglindă retrovizoare iluminată (partea șoferului). |
| 15 | 5 | G85 – Transmițător unghi direcție;
J217 – Unitate control cutie automată; |
| 16 | 10 | J255 – Climatronic; J293 – Controler ventilator radiator. |
| 17 | – | – |
| 18 | 10 | J285 – Unitate control cu display în bord; L2 – Bec dreapta cu filament dublu; M32 – Bec dreapta faruri de drum. |
| 19 | 10 | L1 – Bec stânga cu filament dublu; M30 – Bec stânga far principal. |
| 20 | 1 | E102 – Regulator fascicul lumini;
J427 – Demaror far dreapta lumină descarcare; |
| 21 | 15 | L1 – Bec stânga cu filament dublu; M29 – Bec stânga lumină de întâlnire; J426 – Demaror far stânga lumină descarcare; J567 – Controler lumini descarcare cu reglaj fascicul far stânga. |
| 22 | 5 | J285 – Modul control cu afișaj în placa bordului; M3 – Bec pe partea dreaptă. |
| 23 | 5 | J285 – Modul control cu afișaj în placa bordului; M1 – Bec pe partea stângă. |
| 24 | 20 | E22 – Comutator ștergător intermitent, motor ștergător parbriz; J31 – Releu ștergător intermitent automat și spălător parbriz; V – Motor ștergător parbriz;V59 – Pompă spălător parbriz față și spate. |
| 25 | 20 | E9 – Comutator ventilator aer proaspăt; E35 – Comutator sistem climatizare; N24 – Rezistență în serie ventilator aer proaspăt cu siguranță suprasarcină; V2 – Ventilator aer proaspăt; J293 – Controler ventilator radiator; J255 – Climatronic; J… – Controlere motor. |
| 26 | 25 | Z1 – Încălzire lunetă spate |
| 27 | 15 | până în noiembrie 2005: V12 – Motor ștergător lunetă spate; din decembrie 2005: U1 – Brichetă; U5 – Priză 12 V, pe partea stângă în portbagaj. |
| 28 | 15 | G6 – Pompă combustibil (pompă alimentare) |
| 29 | 15 2010 |
Benzină (nu pentru cod motor BDE) Gestionare motor: Cod motor BDE Gestionare motor: Diesel |
| 30 | 20 | J245 – Modul control reglare trapă glisantă; V1 – Motor trapă glisantă. |
| 31 | 20
5 |
J217 – Controler cutie automată; F125 – Comutator multifuncțional; J542 – Controler servofrâne;J492 – Modul control tracțiune integrală (4 mișcări); |
| 32 | 10 30 |
Injectoare: Benzină; Gestionare motor: Diesel. |
| 33 | 20 | J31 – Releu spălare și ștergere automată intermitentă; V11 – Pompă sistem spălare faruri. |
| 34 | 10 | Gestionare motor |
| 35 | 30 | U10 – Priză remorcă; până în noiembrie 2005: Priză U5-12 V, pe partea stângă în portbagaj. |
| 36 | 15 | J5 – Releu proiectoare de ceață;
L22 – Bec stânga proiectoare de ceață; |
| 37 | 15 510 |
până în octombrie 2001: J285 – Modul control cu afișaj în placa bordului; J503 – Modul control cu afișaj pentru sistem radio și navigație; R – Radio, contact S; din noiembrie 2001: Gestionare motor: benzină; Gestionare motor: motorină. |
| 38 | 15 | E204 – Comutator deblocare la distanță capac rezervor; J379 – Centrală închidere centralizată și sistem alarmă; J386 – Centrală ușă partea șoferului; J387 – Centrală uși față pasageri; J388 – Centrală ușă spate stânga; J389 – Centrală ușă spate dreapta; J398 – Releu spate deblocare la distanță capac; V155- Motor blocare capac rezervor. |
| 39 | 15 | E3 – Comutator lumină avarie; J1 – Releu semnalizatoare;J567 – Controler lumini cu descărcare cu reglaj fascicul faruri dreapta; J568 – Controler lumini cu descărcare cu reglaj fascicul faruri dreapta; M5 – Bec semnalizator față stânga; M6 – Bec semnalizator spate stânga; M7 – Bec semnalizator față dreapta; M8 – Bec semnalizator spate dreapta. |
| 40 | 20 | H1 – Claxon cu două tonuri |
| 41 | 15 | U1- Brichetă (până în noiembrie 2005) |
| 42 | 25 | R – Radio; R12 – Amplificator; J503 – Modul control cu afișaj pentru radio și sistem navigație; J415 – Tuner sistem navigație pentru TV; J559 – Modul control informații trafic. |
| 43 | 10 | Gestionare motor |
| 44 | 15 | J131 – Modul control scaun încălzit partea șoferului;
J132 – Modul control scaun încălzit partea pasagerului față. |

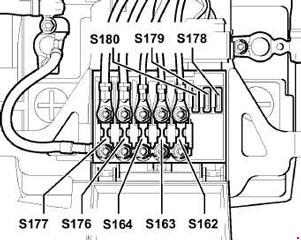

Poziția siguranțelor în suportul cutiei de siguranțe/bateriei
Până în august 2000
Din septembrie 2000
| Număr |
Ampere [A] |
Descriere |
| S162 | 50 | Încălzirea pinilor încălziți |
| S163 | 50 | Gestionarea motorului |
| S164 | 40 | Ventilator radiator |
| S176 | 110 | Interior |
| S177 | 110 150 |
Alternator (90 A) Alternator (120 A) |
| S178 | 30 | Sistem antiblocare roți (ABS) (pompă) |
| S179 | 30 | Sistem antiblocare roți (ABS) |
| S180 | 30 | Ventilator radiator |
Poziția releelor și a siguranțelor
| Pozițiile siguranțelor pe placa releelor | ||
| A | – | Siguranță regulator scaun |
| b | – | Siguranțe pentru V192 – Pompă gol pentru frâne (din mai 2002) |
| C | – | Siguranță regulator geam, închidere centralizată și oglindă retrovizoare exterioară încălzită (doar modele cu sistem confort și regulator geam) |
| Pozițiile releelor pe placa releelor | ||
| 1 | J4 – Releu claxon cu două tonuri (53) | |
| 2 | J59 – Releu de descărcare contact X (18) J59 – Releu de descărcare contact X (100) | |
| 3 | Gol | |
| 4 | J17 – Releu pompă combustibil (409) J52 – Releu bujii (103) | |
| V/VI | J31 – Releu spălare și ștergere automată intermitentă, fără sistem spălare faruri (377), -cu sistem spălare faruri (389), -cu senzor ploaie (192) | |
| Pozițiile releelor pe suport releu suplimentar cu 13 poziții deasupra plăcii releelor, vehicule cu volan pe partea stângă | ||
| 1 | Gol | |
| 2 | J398 – Releu de deblocare la distanță a capacului spate (79) J546 – Modul control de deblocare la distanță a capacului spate (407) |
|
| 3 | Gol | |
| 4 | J5 – Releu proiectoare de ceață (53) | |
| 5 | J453 – Modul control multifuncțional volan (450) | |
| 6 | J453 – Modul control multifuncțional volan (450) | |
| 7 | J508 – Releu atenuare lumină frână (206) | |
| 8 | J99 – Releu oglindă retrovizoare exterioară încălzită (53) J541 – Releu electrovalvă închidere lichid răcire (53) |
|
| 9 | J17 – Releu pompă combustibil, diesel cu patru roți, (53) | |
| 10 | J17 – Releu pompă combustibil (pompă alimentare) (167) | |
| 11 | J226 – Bloc demaror și releu lumină marșarier (175) | |
| 12 | J317 – Releu tensiune alimentare terminal 30 (109) | |
| 13 | J151 – Releu circuit răcire continuă (53) | |
| Pozițiile siguranțelor pe suportul suplimentar de siguranțe cu 13 poziții, vehicule cu volan pe partea șoferului: | ||
| D | – | Gol |
| E | – | Gol |
| F | 15A | S30 – Siguranță unică a ștergătorului spate (din decembrie 2005), S144 – Siguranță a închiderii centralizate a sistemului de alarmă (indicator ATA) |
| G | 15A | S111 – Siguranță a sistemului antifurt (claxon ATA) |
| 1 | J453 – Unitate de control multifuncțională a volanului (450) | |
| 2 | J453 – Unitate de control multifuncțională a volanului (450) | |
| 3 | J5 – Releu al luminilor de ceață (53) | |
| 4 | Gol | |
| 5 | J398 – Releu de deblocare la distanță a capacului spate (79) J546 – Unitate de control a deblocării la distanță a capacului spate (407) |
|
| 6 | Gol | |
| 7 | J151 – Releu al circuitului de răcire continuă (53) | |
| 8 | J317 – Releu al tensiunii de alimentare a terminalului 30 (109) | |
| 9 | J226 – Bloc demaror și releu al luminii de mers înapoi (175) | |
| 10 | J17 – Releu al pompei de combustibil (pompă de alimentare) (167) | |
| 11 | J17 – Releu al pompei de combustibil, diesel cu patru roți, (53) | |
| 12 | J99 – Releu al oglinzii retrovizoare exterioare încălzite (53) J541 – Releu al electrovalvei de închidere a lichidului de răcire (53) J193 – Releu al brichetei (53) |
|
| 13 | J508 – Releu de atenuare a luminii de frână (206) | |
| D | 15A | S144 – Siguranță a închiderii centralizate antifurt (indicator ATA) |
| E | 15A | S111 – Siguranță a sistemului antifurt (claxon ATA) S30 – Siguranță unică a ștergătorului spate (din decembrie 2005) |
| F | – | Gol |
| G | – | Gol |
