Audi TTS Coupe (2009-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi TTS Coupé (2009–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi TTS Coupe (2009-2010) – schema siguranțe

Anul producției: 2009, 2010.

Siguranță brichetă (priză de alimentare) în Audi TTS Coupe (2009-2010) este siguranța 30 în blocul siguranțe de pe bord.

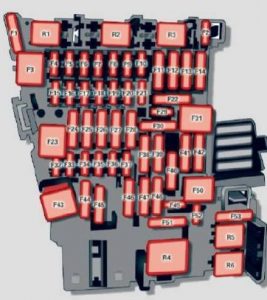

Cruscotto

Număr	Descriere	Amperaj [A]
1	Releu motor, modul control rezervor combustibil, martor sistem airbag dezactivat, întrerupător lumini (iluminare întrerupătoare), conexiune diagnosticare	10
2	Sistem antiblocare roți (ABS), ASR, ESP, întrerupător lumini frână	5
3	Far AFS (stânga)	5
4	Senzor nivel ulei (interval întreținut prelungit) (WIV), sistem monitorizare presiune pneuri, întrerupător program electronic stabilizare (ESP), faruri AFS (modul control), instalație climatizare (senzor presiune), întrerupător lumini marșarier	5
5	Reglare automată fascicul faruri, faruri AFS (dreapta) / reglare manuală fascicul faruri, faruri halogen	5
		10
6	Modul control transmisie date CAN (gateway), control electromecanic, gateway cutie automată	5
7	Asistent acustic parcare, oglindă retrovizoare interioară autoabatabilă, mecanism deschidere uși garaj, duze încălzite ștergător parbriz, pompă spălător parbriz, releu deflector (Roadster)	5
8	Ambreiaj Haldex	5
9	Controler Audi magnetic ride	5
10	Modul control airbag	5
11	Senzor debit masic aer, încălzire bază motor	5
		10
12	Modul control uși (închidere centralizată partea șoferului / partea pasagerului)	10
13	Conexiune diagnosticare	10
14	Senzor ploaie, ușă cutie automată	5
15	Iluminare plafon (iluminare interior)	5
16	Instalație climatizare (modul control)	10
17	Sistem monitorizare presiune pneuri (modul control)	5
18	–	–
19	–	–
20	–	–
21	Injectoare combustibil (motor pe benzină)	10
22	Deflector (Roadster)	30
23	Claxon	20
24	Cutie (modul control)	15

25	Încălzitor lunetă spate Coupe / lunetă spate încălzită Roadster	30
		20
26	Geam partea șoferului	30
27	Geam partea pasagerului	30
28	–	–
29	Pompă ștergător parbriz	15
30	Brichetă	20
31	Demaror	40
32	Modul coloana volan	5
33	Set semnalizatoare	5
34	Sistem radionavigație, radio	20
		15
35	Amplificator audio	30
36	Motor (unitate control)	10
37	CAN (gateway)	5
38	Brichetă	20
39	–	–
40	–	–
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	Tuner SDARS, pachet telefoane mobile, tuner TV	5
48	Interfață VDA	5
49	–	–

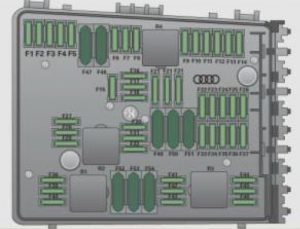

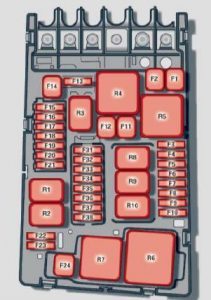

Compartiment motor

Număr	Descriere	Amperi [A]
Suport siguranță (negru)
1	–	–
2	–	–
3	–	–
4	–	–
5	Sistem de alertă antifurt (senzor), sistem de alertă antifurt (claxon)	5
6	Sistem spălător faruri	30
7	Pompe electrice combustibil (electrovalvă alimentare / reglare volum)	15
		10
8	Ștergător parbriz	30
9	Scaune încălzite (șofer și pasager)	25
10	Suport lombar (șofer și pasager)	10
11	–	–

12	Ventilator de ventilare	40
Suport siguranță (maro)
1	Pompă combustibil (6 cilindri)	15
2	02 senzori (6 cilindri)	10
3	Senzor debit masic aer (6 cilindri)	5
4	02 senzori (6 cilindri)	10
5	Bobină releu Volum bobină releu Supapă 14 cilindri)	5
6	Supapă pompă aer secundară (6 cilindri, 02 senzori (4 cilindri)	10
7	Fascicul cabluri motor pre-cablat	10
8	Bobine de aprindere (4 cilindri / bobine de aprindere (6 cilindri))	20
		30
9	Motor (unitate control)	25
10	Pompă apă cu întârziere	10
11	Alimentare (pedală ambreiaj, pedală frână)	5
12	Filtru cărbune activ / supapă reglare presiune supraalimentare (4 cilindri)	10
