Audi A6 C4 (1994-1997) – cutia de siguranțe
Audi A6 C4 (1994-1997) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1996, 1997.
Siguranță brichetă (priză de alimentare) în Audi A6 C4 (1994-1997) este siguranța F8 în cutia de siguranțe.

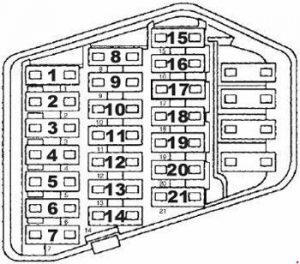

Bloc siguranțe bord
| Nr |
Descriere | Ampere [A] |
| 1 | Faruri;
Cluster instrumente dreapta. |
10 |
| 2 | Faruri;
Cluster instrumente stânga. |
10 |
| 3 | Far dreapta | 10 |
| 4 | Far stânga | 10 |
| 5 | Lumină poziție parcare dreapta;
Lumină spate dreapta; Lumină frână dreapta. |
5 |
| 6 | Lumină poziție parcare stânga;
Lumină spate stânga; Lumină frână stânga. |
5 |
| 7 | Lumină compartiment motor;
Lumină torpedou; Lumină număr înmatriculare. |
10 |
| 8 | Portbagaj;
Lumină picior ușoară. |
15 |
| 9 | Comutator lumină frână;
Lumină frână. |
10 |
| 10 |
Comutator de urgență;
Închidere centralizată; Sistem de alarmă; Modul control întârziere lumini interioare. |
15 |
| 11 |
Ventilator aer proaspăt |
30 |
| 12 | Geam spate;
Elemente încălzitoare ale oglinzilor. |
30 |
| 13 | Motor ștergător parbriz față;
Încălzitoare; Semnalizatoare. |
25 |
| 14 | Lumină de avertizare centură de siguranță;
Modul control lampă – spate. |
15 |
| 15 | Cluster instrumente;
Comutator reglare oglindă |
5 |
| 16 |
Lumină spate proiectoare de ceață |
15 |
| 17 | Pompă combustibil | 15 |
| 18 |
Motor ștergător spate (Avant)
|
15 |
| 19 | Releu claxon dublu;
Conector date. |
25 |
| 20 |
Comutator cruise control
|
5 |
| 21 | Sistem antiblocare roți (ABS) | 15 |

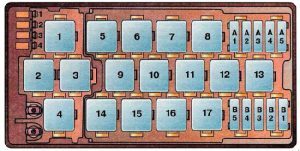

| Nr |
Descriere |
| 1 |
Control ventilator răcire cu motor oprit Releu
|
| 2 |
Releu FC refrigerant
(control ventilator)
|
| 3 |
Releu lumini proiectoare de ceață
|
| 4 |
Releu intensiv pompă ștergător parbriz
|
| 5 |
Gol
|
| 6 |
Releu intensiv pompă ștergător parbriz
|
| 7 |
Releu lumini de zi (Switch-On), J90 (doar Canada)
|
| 8 |
Releu lumini manetă selector J307
|
| 9 |
Releu cuplare A/C, J44
|
| 10 |
Modul control cuplare A/C, J153
|
| 11 |
Releu geam spate/
ștergător parbriz, J31
|
| 12 |
Gol
|
| 13 |
Releu alimentator difuzor, J225
|
| 14 |
Modul control lampă, spate, J124
|
| 15 |
Modul control lampă, spate, J124
|
| 16 |
Sunet alarmă modul control, J31
|
| 17 |
Releu aer condiționat, J32
|
| Comutatoare | |
| A1 |
Comutator automat geam (S99)
|
| A2 |
Comutator central motor (S85)
|
| A3 |
Comutator geam electric (S43)
|
| A4 |
Comutator radio (S84)
|
| A5 |
Comutator încălzit cu scaun (S79)
|
| B1 |
Regulator comutator scaun memorie (S44)
|
| B2 |
Comutator Power Seat (S80)
|
| B3 |
Comutator principal element blocare uși (S86).
|
| B4 |
Neutilizat
|
| B5 |
Comutator trapă (S83)
|

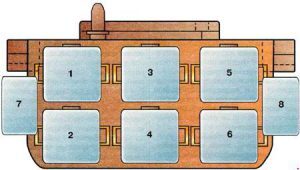

Pannello ausiliario relè II
| Nr | Descriere |
| 1 |
Modul control geamuri, J139
|
| 2 |
Modul control geamuri, J139
|
| 3 |
Releu automat închidere geam, J261.
|
| 4 |
Releu Sistem antiblocare roți (ABS), J156
|
| 5 | Modul control blocare cutie, J221 |
| 6 |
Releu automat cutie, J60.
|
| 7 |
Modul electronic control amortizor, S31.
|
| 8 |
Siguranță ventilator răcire, S42
|
| Nr | Descriere |
| 1 |
Neutilizat
|
| 2 |
Sistem airbag – partea dreaptă, J312
|
| 3 | Neutilizat |
| 4 | Neutilizat |
| 5 |
Unitate comutare pompă apă;
Stadiu releu ventilator 1.
|
| 6 | Neutilizat |
| 7 |
Încălzire senzor de oxigen
|
| 8 |
Pompă aer în colectorul de evacuare.
|
Panou electric central cu suport releu
| Nr | Descriere |
| 1 |
Releu reducere sarcină, J59
|
| 2 |
Releu claxon dublu, J4
|
| 3 |
Releu pulverizator faruri, J39
|
| 4 | Releu lumini de urgență
(cutie manuală), J219; Releu PNP (releu Parcare/Neutru) (cutie automată), J226. |
| 5 |
Compresor oprit pulverizator;
Pulverizator, J31.
|
| 6 |
Releu FP (pompă combustibil), J17
|
