Volkswagen Passat B6 (2005-2010) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Passat B6 (2005–2010), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.

Volkswagen Passat B6 (2005-2010) – schema cutiei de siguranțe

Anul producției: 2005, 2006, 2007, 2008, 2009, 2010.

Siguranță brichetă (priză de alimentare) în Volkswagen Passat B6 (2005-2010) sunt siguranțele în zona pasagerilor:

Stânga

Tip 1 – În funcție de anul producției, siguranța responsabilă pentru brichetă este 38 sau 41 15A.

Tip 2 – În această versiune, siguranța responsabilă pentru brichetă este numărul 41, 20A. Iar pentru prizele suplimentare – 42 la 15A.

Dreapta

Siguranța responsabilă pentru brichetă este numărul 35, 20A.

Dispunere

Dispunere

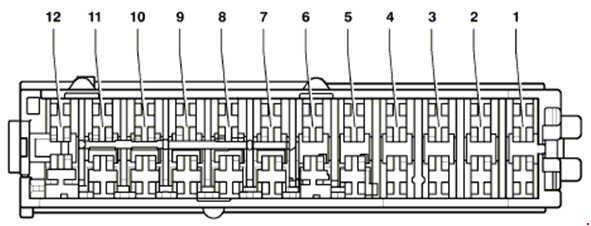

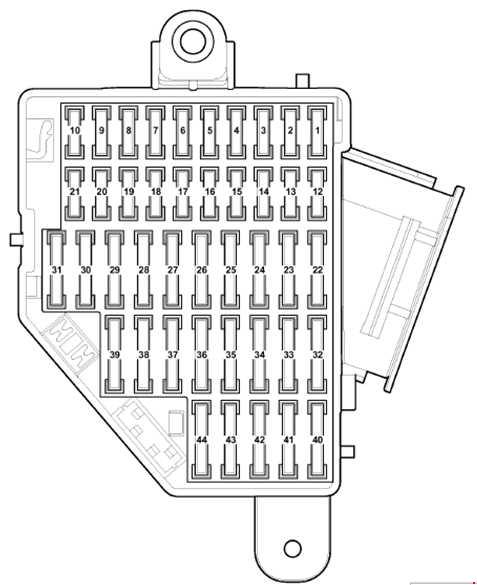

  1. Cutia de siguranțe partea pasagerului în bord
  2. Cutie lângă bateria

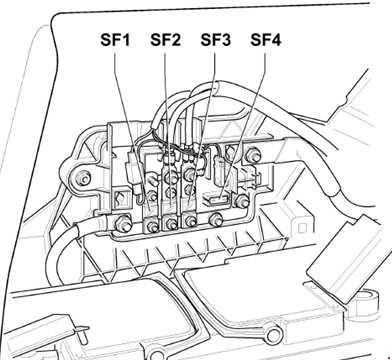

  3. Cutie în spatele tapițeriei în portbagaj
  4. Cutia de siguranțe partea șoferului în bord

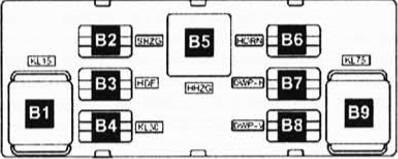

  5. Cutii releu
  6. Cutia de siguranțe și relee sub capotă
  7. Cutia principală de siguranțe

Compartiment motor – passat b6 siguranțe

Cutia de siguranțe și relee se află pe partea stângă a compartimentului motor și este împărțită în 2 secțiuni: cutie de montaj și secțiunea siguranțelor principale de înaltă putere.

Compartiment motor – passat b6 siguranțe

Tip 1

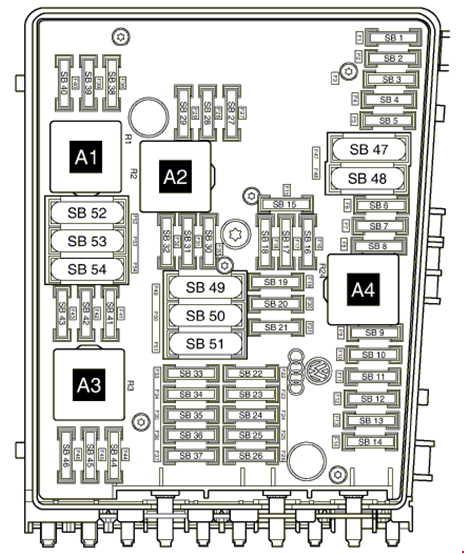

Compartiment motor – passat b6 siguranțe - 2

Descriere

1 5/15A Modul control cutie automată;

Unitate mecatronică DSG.
2 Modul control Sistem antiblocare roți (ABS) 30A
3 20A Unitate centrală de control sistem Convenience (până în aprilie 2006);

Unitate control recunoaștere remorcă (din mai 2006).
4 5A Unitate control alimentare bord
5 20A Claxon
6 20A Bobine de aprindere cu stadii de ieșire
7 15A Regulator presiune combustibil;

5A Senzor poziție pedală ambreiaj.
8 10A Modul control ventilator radiator;

Electrovalvă distribuție;

Electrovalvă pompă de evacuare;

Electrovalvă clapetă colector admisie.
9 5A Releu pompă circulantă
10 10A Releu putere 2 Motronic;

Element încălzire sondă lambda.
11 25/30A Unitate control motor
12 Gol
13 Gol
14 Gol
15 Pompă circulantă 10A
16 5A Unitate control coloana volan
17 5A Unitate control bord
18 30A Amplificator, unitate control pentru vehicule speciale
19 15 / 20A Unitate principală;

Unitate control cu display sistem radio cu navigație.
20 20A Telefon mobil;

Televizor;

Satelit digital.
21 10A Tuner TV;

Tuner satelit digital.
22 7.5A Unitate control sistem multimedia
23 10A Unitate control ventilator radiator;

5A Senzor câmp magnetic pentru busolă.
24 Interfață diagnostic bus date 5/10A
25 Gol
26 10A Unitate control motor;

Releu putere Motronic.
27 Gol
28 Nu utilizat
29 Nu utilizat
30 20A Unitate de control suplimentară încălzitor
31 Unitate de control motor ștergător 30A
32 Electrovalvă aer presiune supraalimentare 10A
33 15A Regulator presiune combustibil;

Element încălzitor sondă lambda.
34 Nu utilizat
35 20A Releu pentru funcționare încălzitor suplimentar
36 Nu utilizat
37 Nu utilizat
38 Nu utilizat
39 Nu utilizat
40 Nu utilizat
41 Nu utilizat
42 Nu utilizat
43 Nu utilizat
44 10A Pompă diagnostic sistem combustibil
45 Sondă lambda 10A
46 10A Element încălzitor sondă lambda 1 după catalizator
47 40A Unitate de control alimentare bord, faruri de întâlnire, lumini poziție
48 40A Unitate de control alimentare bord, faruri de întâlnire, lumini poziție
49 Unitate de control alimentare bord -J519- (alimentare la terminal 15)
50 60A Al doilea releu de încărcare baterie
51 Nu utilizat
52 60A Element încălzitor parbriz față
53 50A Unitate de control alimentare bord, cutia de siguranțe stânga
54 50A Motor alimentare aer suplimentar, releu bujii incandescente

Releu

A1 – tensiune de alimentare terminale releu 30;

A2 – A4 – rezervă.

Tip 2

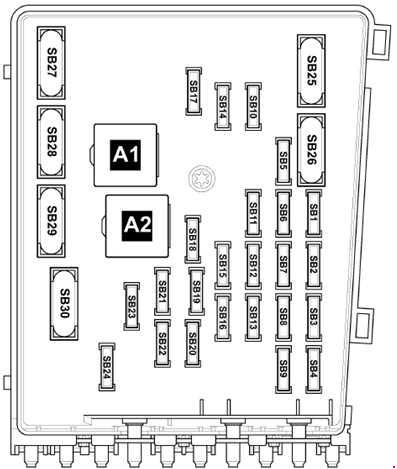

Compartiment motor – passat b6 siguranțe - 3Descriere

1 7.5A Modul control sistem multimedia
2 Controler Sistem antiblocare roți (ABS) 30A
3 Claxon 20A;

Modul control alimentare bord.
4 20A Modul central control sistem Convenience (până în aprilie 2006);

25A Modul control sistem recunoaștere remorcă (din mai 2006).
5 5A Modul control monitorizare baterie, modul control alimentare bord
6 5A Modul control cutie automată;

15A modul mecatronic cutie DSG.
7 15A Modul control cu display pentru sistem TV și radio cu navigație;

Modul principal;

Modul control cu display pentru sistem radio cu navigație;

30A Stabilizator tensiune.
8 30A Modul mecatronic cutie DSG
9 5A Modul control coloana volan
10 20A Releu pompă combustibil (doar motorină);

Modul control bujii incandescente;

Bobine de aprindere cu etapă de ieșire (cilindri 1 – 4).
11 5A Modul control bord (doar vehicule cu sistem Start-Stop)
12 5A Modul control pentru electronică telefon mobil, antenă, tuner TV, satelit digital.
13 10A Releu putere Motronic;

Releu putere clasa 30, modul control motor.
14 25/30A Modul control motor
15 Interfață diagnostic bus date 5/10A
16 5A Releu pompă aer secundară;

10A Electrovalvă recirculare gaze de eșapament;

Electrovalvă pentru limitarea presiunii supraalimentării;

Încălzitor sondă lambda.
17 10A Electrovalvă închidere rezervor combustibil;

40A Releu putere redusă încălzire (din noiembrie 2006).
18 5A Releu încălzire;

10A Pompă circulare lichid răcire după oprirea motorului;

30A Unitate control sistem încălzire fluid reductoare.
19 Amplificator 30A
20 5A Releu suplimentar pompă combustibil;

Unitate control ventilator radiator;

Unitate control bujii incandescente;

10A Senzor poziție pedală ambreiaj;

Electrovalvă variabilă faze distribuție 1;

15A Regulator presiune combustibil.
21 20A Unitate control suplimentară încălzitor
22 Unitate control motor ștergător 30A
23 5A Senzor câmp magnetic pentru busolă;

Control bujii incandescente;

10A Termostat răcire electronic;

Control ventilator radiator;

Motor clapetă aer / admisie;

Sondă lambda cu element încălzitor;

Distribuție și colector.
24 10/15A Unitate control senzor emisii oxid de azot;

Încălzitor sondă lambda.
25 40A Unitate control alimentare bord;

Faruri de întâlnire;

Faruri de drum;

Dimensiuni.
26 40A Unitate control alimentare bord;

Faruri de întâlnire;

Faruri de drum;

Dimensiuni.
27 60A Element încălzit parbriz față
28 40/50A Motor pompă aer secundară;

Unitate control bujii incandescente.
29 50A Unitate control alimentare bord;

Releu descărcare contacte X.
30 50A Unitate control alimentare bord

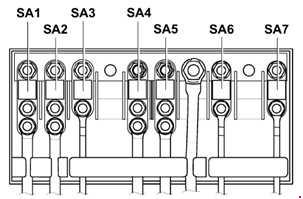

Cutia principală de siguranțe – passat b6 descriere siguranțe

Siguranțe de mare putere sub formă de siguranțe tip cartuș.

Tip 1

Cutia principală de siguranțe – passat b6 descriere siguranțe

Descriere

1 150 / 180A – Generator
2 80A Motor electric pentru servodirecție electrică
3 Unitate control ventilator radiator 50/80A
4 80/100A Siguranță termică 1 reglare scaun, cutia de siguranțe stânga și dreapta
5 Cutia de siguranțe dreapta 80A (până în aprilie 2008);

Siguranță termică reglare scaun partea șoferului 1.
6 80/100A Cutia de siguranțe stânga și dreapta
7 Unitate control Sistem antiblocare roți (ABS) 40A

Tip 2

Cutia principală de siguranțe – passat b6 descriere siguranțe - 2

Descriere

1 150A – Generator
2 80A Motor electric pentru servodirecție electrică
3 Modul control ventilator radiator 50/80A
4 60A Siguranță termică 1 Reglare scaun, cutia de siguranțe stânga și dreapta
5 60/80A Siguranță termică 1 reglare scaun, cutia de siguranțe stânga și dreapta
6 80/100A Cutia de siguranțe stânga și dreapta
7 60A Cablu încărcare al doilea acumulator;

100A – element încălzitor încălzitor aer suplimentar;

Releu putere mare încălzire.
8 Modul control Sistem antiblocare roți (ABS) 40A

La vehiculele cu motoare diesel, unitatea de control a bujiilor incandescente se află sub cutia de siguranțe și a releelor.

Compartiment pasageri

Cutia de siguranțe partea șoferului

Se află pe marginea stângă a bordului.

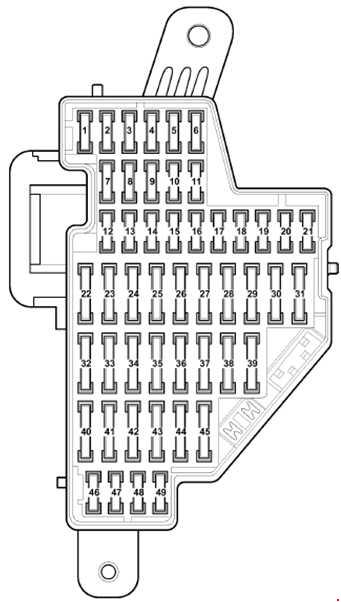

Cutia de siguranțe partea șoferului

Descriere – Tip 1

Utilizat în principal până în aprilie 2008.

1 Conector diagnostic 10A
2 5A ASR și ESP off cheie;

Buton AUTO HOLD.
3 5A Servodirecție
4 5A întrerupător lumină frână
5 10A Regulator nivelare faruri, motor actuator nivelare faruri, unitate control far stânga
6 5A Unitate control recunoaștere remorcă
7 5A Unitate control bord, interfață diagnostic bus date
8 5A Întrerupător jaluzea lunetă spate (până în mai 2005);

Panou control deschidere uși garaj (până în mai 2005);

Control jaluzea spate (până în mai 2005);

Oglindă retrovizoare interioară electrocromatică.
9 10A Control tracțiune integrală
10 5A Releu putere Motronic;

Unitate control motor.
11 5A Cheie pentru înregistrator date de urgență;

Oglindă cu taximetru;

Tahograf.
12 10A Unitate control ușă partea șoferului;

Unitate control uși spate dreapta (din mai 2006).
13 10A Întrerupător lumină, conector diagnostic
14 5A Unitate control electronică blocare coloana volan
15 5A Unitate control alimentare bord, lumină plafon față
16 10A Blocare aprindere electronică
17 10A Modul transmițător-receptor 1 sistem monitorizare interior sau încălzitor suplimentar;

Senzor ploaie și lumină;

Senzor înclinare vehicul;

Sirena alarmă.
18 Neutilizat
19 Neutilizat
20 Neutilizat
21 Neutilizat
22 10A Măsurător masă aer;

5A Releu pompă combustibil electrică 2.
23 10A Rezistență încălzire sistem ventilație compartiment motor (versiune pentru țări cu climă rece)
24 5/20A Întrerupător lumini marșarier;

Întrerupător multifuncțional;

Control cutie automată;

Grup mecatronic cutie DSG.
25 Injecții 10A (până în noiembrie 2005);

10A Panou de control pentru deschiderea ușilor garajului (până în aprilie 2006).
26 10A Comutator jaluzea lunetă spate (din mai 2005);

Control jaluzea spate (din mai 2005).
27 5A Releu ventilator aer proaspăt;

Unitate de control Climatronic.
28 20A Unitate de control recunoaștere remorcă (din mai 2006)
29 20A Control recunoaștere remorcă (lumină laterală spate stânga, lumină frână, semnalizator dreapta/stânga) (până în aprilie 2006);

Control electromecanic frână de parcare (din mai 2006).
30 15A Control senzor remorcă;

Control electromecanic frână de parcare (din mai 2006).
31 15/25A Control recunoaștere remorcă (până în aprilie 2006), (din mai 2006);

Control pompă combustibil și releul aferent.
32 30A Unitate de control alimentare la bord (geam spate încălzit)
33 20A Control trapă glisantă
34 15A Pompă combustibil auxiliară
35 25/30A Releu sistem curățare faruri;

Pompă pulverizator faruri.
36 20A Releu pentru funcționare încălzitor suplimentar (exceptând vehicule cu Climatronic)
37 25A Unitate de control încălzire scaun față
38 15A Unitate de control recunoaștere remorcă (din mai 2006);

Brichetă (până în aprilie 2006), brichetă spate – (până în aprilie 2006).
39 5 / 40A Unitate de control ventilator aer proaspăt (Climatronic);

Unitate de control climatizare.
40 5A comutator lumină
41 15A Brichetă (din mai 2006), brichetă spate (din mai 2006);

40A Ventilator încălzire și releul aferent (până în aprilie 2006),.
42 15A Pompă și motor electric pentru pulverizatoare parbriz față și spate
43 20A Unitate de control încălzitor suplimentar
44 20A Releu pentru funcționare încălzitor suplimentar
45 Priză 25A 12V
46 5A Comutator Walkie Talkie;

Buton pornire motor.
47 Taximetru 15A;

Puncte de conectare echipamente suplimentare;

Lampă control iluminare interioară.
48 Punct de conectare încărcător baterie 20A (doar pentru vehicule de poliție din mai 2005)
49 Neutilizat

Descriere – Tip 2

Mașina este produsă din mai 2008.

1 10A Perdea pentru geamul scaun spate
2 5A Buton dezactivare ASR și ESP;

Buton AUTO HOLD;

Unitate ABS;

Control electromecanic frână de parcare.
3 5A Comutator lumini;

Comutator lumină frână;

Senzor nivel și temperatură ulei motor;

Unitate control servodirecție.
4 5A Unitate control pentru control electronic amortizare;

Unitate control recunoaștere remorcă;

Unitate control iluminare adaptivă și rază faruri;

Conector diagnostic.
5 10A Reglaj intensitate comutatoare și iluminare bord;

Reglaj rază faruri;

Unitate control far stânga.
6 10A Control tracțiune integrală
7 5A Unitate control bord;

Interfață diagnostică bus date.
8 10A Unitate control far dreapta;

Actuator dreapta control rază faruri.
9 10A Unitate control airbag;

Unitate control recunoaștere ocupare scaun;

Lampă avertizare dezactivare airbag partea pasagerului față.
10 10A Comutator Tiptronic;

Măsurător masă aer;

Unitate control pompă combustibil;

Unitate control pompă combustibil;

Releu putere Motronic;

Unitate control motor.
11 5A Cheie pentru înregistrator date de urgență;

Oglindă cu taximetru;

Tahograf.
12 10A Unitate control ușă șofer;

Unitate control uși față partea pasagerului.
13 10A Comutator lumină;

Conector diagnostic.
14 Sirena alarmă 10A
15  5A Unitate control alimentare bord;

Lumină plafon față.
16 10A Blocare aprindere electronică;

Unitate control electronică blocare coloana volan.
17 5A Buton frână de parcare electromecanică;

Unitate ABS.
18 10A Rezistență încălzire sistem ventilare cutia de siguranțe (versiune pentru țări cu climă rece)
19 7,5A Unitate control adaptativ cruise control;

Unitate control asistență parcare;

Unitate control avertizare ieșire bandă;

Unitate control asistență parcare.
20 5A Panou control deschidere uși garaj
21 10A Oglindă retrovizoare interioară electrocromatică;

Comutator încălzire scaun;

Senzor presiune înaltă;

Senzor poluare aer;

Releu ventilator aer proaspăt;

Rezistență încălzire duze pulverizare;

Unitate control climatizare;

Releu monitorizare tensiune.
22 20A Unitate control electromecanică frână de parcare
23 15A Unitate control recunoaștere remorcă
24 20A Unitate control electromecanică frână de parcare
25 20A Modul control recunoaștere remorcă
26 15A Modul control electronic sistem control amortizare
27 15/20A Releu pompă combustibil
28 10A Modul control uși spate;

Modul central control sistem Convenience.
29 25A Modul control încălzire scaune spate
30 20A Control trapă glisantă
31 30A Invertor cu priză, 12V – 230V
32 30A Modul control alimentare bord (geam spate încălzit)
33 30A Releu sistem curățare faruri;

Pompă pulverizator faruri.
34 25A Modul control încălzire scaun față
35 30A Control uși spate
36 15A Comutator reglare suport lombar scaun;

Buton reglare unghi înclinare scaun;

Buton reglare poziție spătar.
37 10A Senzor câmp magnetic pentru busolă;

Senzor ploaie și lumină;

Senzor înclinare vehicul;

Modul control cameră marșarier;

Modul control Climatronic;

Receptor semnal radio pentru încălzitor apă suplimentar;

Releu monitorizare tensiune.
38 40A Releu ventilator încălzire;

Modul control ventilator încălzire;

Climatronic.
39 15A Comutator multifuncțional (doar pentru vehicule cu cutie automată cu 6 trepte);

Modul control cutie automată;

Comutator lumini marșarier;

Grup mecatronic cutie DSG.
40 15A Releu încărcare a doua baterie;

Pompă pulverizator;

Motor ștergător lunetă spate.
41 Brichetă 20A
42 15A Priză 12V
43 20A Modul control încălzitor suplimentar (doar cu a doua baterie)
44 30A Modul control uși partea șoferului și partea pasagerului
45 20A Releu pentru funcționare în mod încălzitor autonom (doar în prezența celei de-a doua baterii)
46 Neutilizat
47 10A Transmițător-receptor telefonic (doar vehicule cu sistem Start-Stop)
48 5A Modul control bord (doar vehicule cu sistem Start-Stop)
49 Neutilizat

Cutia de siguranțe partea pasagerului

Poziționată pe marginea dreaptă a bordului.

Tip 1

Cutia de siguranțe partea pasagerului

Descriere

1 5A Senzor câmp magnetic pentru busolă (doar vehicule din mai 2005)
2 5A Control electromecanic frână de parcare, control Sistem antiblocare roți (ABS)
3 5A Senzor câmp magnetic pentru busolă (doar vehicule până în aprilie 2006);

Control asistență parcare.
4 5A Unitate adaptativă cruise control
5 10A Unitate control far dreapta (doar pentru faruri cu lămpi cu descărcare)
6 5A Comutator Tiptronic
7 5A Unitate control pentru iluminare adaptativă și control rază faruri (doar pentru faruri cu lămpi cu descărcare)
8 5A senzor presiune înaltă;

Senzor nivel ulei motor;

Senzor temperatură.
9 10A Lampă avertizare dezactivare sistem airbag partea pasagerului față;

Unitate control sistem airbag;

Unitate control recunoaștere ocupare scaun.
10 5A Unitate control pompă combustibil
11 Neutilizat
12 10A Unitate control uși față partea pasagerului;

Unitate control uși spate dreapta (doar vehicule până în aprilie 2006).
13 10A Unitate control asistență parcare (doar vehicule până în aprilie 2006)
14 5A Unitate control cameră marșarier (doar vehicule din noiembrie 2007)
15 5A Unitate control Climatronic;

Unitate control climatizare.
16 5A Comutator Tiptronic
17 5A Lampă avertizare frână electromecanică de parcare;

Unitate control Sistem antiblocare roți (ABS).
18 Neutilizat
19 Neutilizat
20 Neutilizat
21 Neutilizat
22 30A Invertor cu priză, 12V – 230V
23 30A Control uși spate
24 30A Control închidere automată uși spate stânga (Versiune)
25 30A Control închidere automată uși spate dreapta (Versiune)
26 Neutilizat
27 25A Unitate control încălzire scaune spate
28 15A Unitate control pompă combustibil (doar vehicule până în aprilie 2006)
29 30A Control uși partea șoferului și partea pasagerului
30 20A Control frână de parcare electromecanică (doar vehicule până în aprilie 2006);

Unitate centrală control sistem confort (doar vehicule din mai 2006 până în octombrie 2006)
31 20A Control frână de parcare electromecanică (doar vehicule până în aprilie 2006);

15A Control pompă combustibil.
32 Neutilizat
33 20A Priză 12 V (doar vehicule până în aprilie 2006)
34 15A Unitate control pompă combustibil
35 Brichetă 20A (doar vehicule până în aprilie 2006)
36 Neutilizat
37 Neutilizat
38 15A Priză 12 V (doar vehicule din mai 2006)
39 10A Regulator încălzire scaun;

Unitate control Climatronic;

Releu încărcare acumulator secundar;

Încălzitor flux pulverizator.
40 5A Înregistrator date de urgență (doar vehicule taxi fabricate până în mai 2005)
41 15A Taximetru;

Oglindă cu taximetru;

Lampă iluminare cheie, când alarma este activată;

Punct de conectare în compartiment port-objete și portbagaj.
42 20A Punct de conectare în compartiment port-objete (doar vehicule taxi fabricate până în mai 2005)
43 5A Telecomandă alarmă taxi;

Punct de conectare în compartiment port-objete și portbagaj.
44 10A Unitate telecomandă cu alarmă antifurt, priză 12V

Tip 2

Utilizat din mai 2008.

Cutia de siguranțe partea pasagerului - 2

Descriere

1 30A Unitate control 2 capace portbagaj (doar variante)
2 30A Control capac portbagaj (doar variante)
3 Neutilizat
4 Neutilizat
5 Rezervat pentru vehicule speciale
6 Rezervat pentru vehicule speciale
7 Rezervat pentru vehicule speciale
8 Rezervat pentru vehicule speciale
9 Rezervat pentru vehicule speciale
10 Neutilizat
11 Neutilizat
12 Neutilizat

Bloc releu

Se găsesc sub bord partea șoferului. Se găsește de asemenea și unitatea de control alimentare la bord.

Bloc releu

Descriere

V1 Releu alimentare terminal 15, (460)
V2 Gol
VZ Gol
B4 Releu alimentare terminal 30, (449)
B5 Releu încălzire lunetă spate, (53)
B6 Releu claxon dublu, (449)
B7 Releu dublu pompă pulverizator nr. 1, (404)
B8 Releu dublu pompă pulverizator nr. 1, (404)
B9 Releu terminal X, (460)

Un suport releu suplimentar este inclus în unitatea de control alimentare la bord. La vehiculele cu încălzire scaune, această cutie este echipată cu siguranțe termice bimetalice pentru elementele încălzitoare.

Bloc releu - 2

Descriere

  1. Releu auxiliar încălzitor, (53)
  2. Gol
  3. Releu ventilator aer proaspăt, (404)
  4. Gol
  5. Releu pompă combustibil nr. 2, (404)
  6. Releu pulverizator faruri, (53)
  7. Releu alimentare terminal 50, (433)
  • A – Rezervă
  • B – Rezervă
  • C – Siguranță termică nr. 1 (30 A) pentru reglarea poziției scaunului șoferului
  • D – Siguranță termică nr. 2 (30 A) pentru reglarea poziției scaunului șoferului

Portbagaj

Portbagaj

Descriere

1 30A Cutia de siguranțe stânga și dreapta
2 80A Siguranțe în grupul de comutare
3 125A Alimentare unitate comutare
4 5A Unitate control alimentare bord

În partea stângă a portbagajului, în spatele căptușelii laterale, pot fi prezente unele elemente releu:

  • 70A – Limousine;
  • 60A – Variant.

Portbagaj - 2

Post correlati:

  1. Volkswagen Fox (2004-2009) – cutia de siguranțe
  2. Volkswagen Transporter T5 ESSENTIALS (2009-2014) – cutia de siguranțe
  3. Volkswagen Beetle (din 2011) – baterie
  4. Volkswagen Passat B5 facelift (2000-2005) – baterie
  5. Volkswagen Passat CC (2007-2016) – baterie
  6. Volkswagen Tiguan I (2007-2015) – baterie
  7. Volkswagen Polo 6R (2009-2017) – cutia de siguranțe
  8. Volkswagen Touareg III (2018-2022) – cutia de siguranțe
Leggere  Volkswagen Fox (2004-2009) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
