Audi Q7 4M (2016-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi Q7 4M (2016–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Audi Q7 4M (2016-2020) – schema siguranței
Anul producției: 2016, 2017, 2018, 2019, 2020.
Poziția siguranței
Compartiment pasageri
În habitaclu există două cutii de siguranțe:

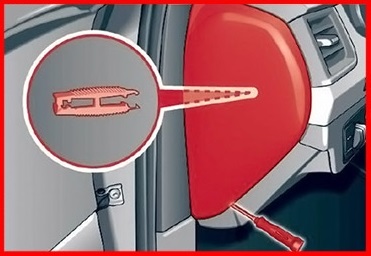

Prima se află pe partea stângă a bordului.

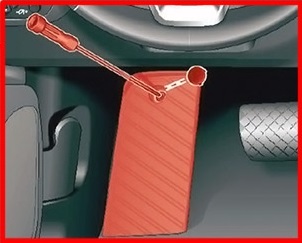

A doua se află în suportul pentru picioare al șoferului la vehiculele cu volan pe partea stângă sau sub capac în spațiul pentru picioarele pasagerului față la vehiculele cu volan pe partea dreaptă.

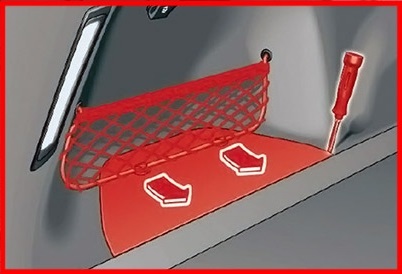

Portbagaj
Se află în spatele panoului podelei pe partea stângă a compartimentului spate.
Schema siguranțelor
2016, 2017, 2018 și 2019

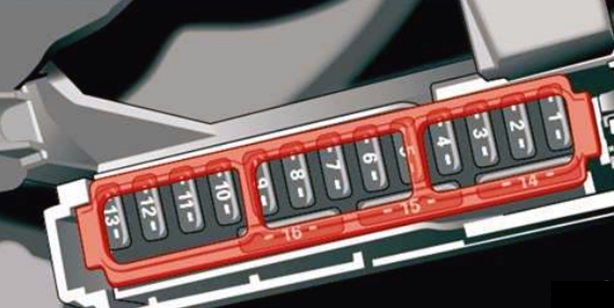

Panou siguranțe în bord
Atribuirea siguranțelor pe partea stângă a bordului (2016-2019)
| Nr | Descriere |
|---|---|
| 2 | Telefon |
| 4 | Display Head-up |
| 5 | Interfață muzicală Audi;
Port USB de încărcare. |
| 6 | Elemente de control ale climatizării față |
| 7 | Blocarea coloanei volanului |
| 8 | Display sistem Infotainment |
| 9 | Bord |
| 10 | Unitate Infotainment |
| 11 | 2016-2018:
Comutator lumină; 2019: Comutator lumină; Panou de comenzi. |
| 12 | Electronică coloana volanului |
| 14 | Sistem Infotainment |
| 15 | Reglaj asistat coloana volanului |
| 16 | Încălzire volan |

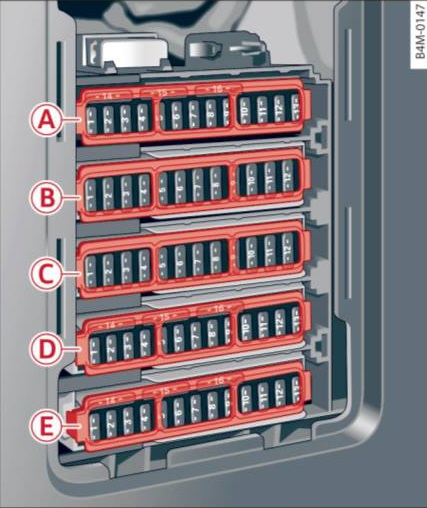

Panou cutia de siguranțe pentru picioare
Volan pe partea șoferului
Volan pe partea pasagerului
Atribuirea siguranțelor în spațiul pentru picioare al șoferului/pasagerului față (2016-2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Panou cutia de siguranțe A (maro) | |
| A2 | Senzor debit masic aer;
Reglaj arbore cu came; Pompă radiator aer comprimat. |
| A3 | 2016-2018:
Supape evacuare; Injectoare combustibil; Deschidere radiator; 2019: Injectoare combustibil; Încălzitor capac arbore motor. |
| A4 | 2016-2018:
Pompă gol; Pompă apă caldă; Senzor particule solide; Senzor biodiesel; 2019: Pompă gol; Pompă apă caldă; Supape evacuare; Senzor ozon. |
| A5 | Senzor lumină de stop |
| A6 | Supape motor;
Reglaj arbore cu came. |
| A7 | 2016-2018:
Senzor oxigen încălzit; Senzor debit masic aer; 2019: Senzori oxigen încălziți. |
| A8 | 2016-2018:
Pompă apă; Pompă înaltă presiune; Supapă reglare înaltă presiune; 2019: Pompă apă. |
| A9 | Pompă apă caldă |
| A10 | Senzor presiune ulei;
Senzor temperatură ulei. |
| A11 | Senzor poziție pedală ambreiaj |
| A12 | Supape motor |
| A13 | Ventilator radiator |
| A14 | Injectoare combustibil |
| A15 | 2016-2018:
Bobine de aprindere; 2019: Bobine de aprindere; Senzori oxigen încălziți. |
| A16 | Pompă combustibil |
| Panou cutia de siguranțe B (roșu) | |
| B1 | Bobine de aprindere |
| B2 | Supape motor |
| B5 | Fixare motor |
| B6 | 2016-2018:
Neutilizat; 2019: Sistem conexiune alertă |
| B7 | Bord |
| B8 | Sistem climatizare (ventilator) |
| B10 | 2016-2018:
Neutilizat; 2019: Control dinamic. |
| Panou cutia de siguranțe C (negru) | |
| C1 | Încălzire scaune față |
| C2 | Ștergător parbriz |
| C3 | Electronică far stânga |
| C4 | Acoperiș panoramic din sticlă |
| C5 | Modul control ușă față stânga |
| C6 | Prize |
| Nr | Descriere |
|---|---|
| C7 | Modul control ușă spate dreapta |
| C9 | Electronică far dreapta |
| C10 | Spălător lunetă parbriz;
Spălător faruri. |
| C11 | Modul control ușă spate stânga |
| Pannello fusibili D (marrone) | |
| D1 | Ventilație scaun;
Încălzire scaun; Oglindă retrovizoare; Sistem climatizare; Elemente control climatizator spate. |
| D2 | Ușă;
Sistem control climă. |
| D3 | 2016-2018:
Acționator sunet; Reglare sunet evacuare; 2019: Neutilizat |
| D4 | Electrovalvă încălzire cutie automată |
| D5 | Pornire motor |
| D8 | Asistent vedere pe timp de noapte;
HomeLink (mecanism deschidere ușă garaj). |
| D9 | Pilot automat adaptiv |
| D11 | Cameră video |
| D12 | Far Matrix LED și far drept LED |
| D13 | Far Matrix LED și far stâng LED |
| D14 | Ștergător lunetă |
| D16 | 2016-2018:
Neutilizat; 2019: Pregătire pentru Rear Seat Entertainment |
| Pannello fusibili E (rosso) | |
| E1 | Sistem alertă antifurt |
| E2 | Modul control motor |
| E3 | Suport lombar |
| E 4 | Mecanism selecție cutie automată |
| E5 | Claxon |
| E6 | Frână de parcare electromecanică |
| E7 | Modul control poartă |
| E8 | Iluminare plafon interior |
| E10 | Modul control airbag |
| E11 | Control electronic stabilitate (ESC) |
| E12 | Conector diagnostic;
Senzor lumină și ploaie. |
| E13 | Sistem control climă |
| E14 | Modul control ușă față dreapta |
| E15 | Compresor aer condiționat |

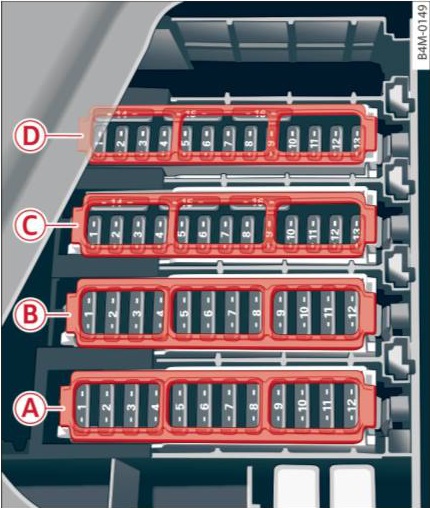

Cutia de siguranțe din portbagaj
Alocarea siguranțelor în portbagaj (2016-2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Panou siguranțe A (negru) | |
| A5 | Suspensie pneumatică |
| A6 | Cutie automată |
| A8 | Încălzire scaune spate |
| A9 | Lumini spate stânga |
| A10 | Tensionator centură de siguranță stânga |
| A11 | Închidere centralizată |
| A12 | Capac portbagaj electric |
| Panou siguranțe B (roșu) | |
| B1 | Control ventilator sistem climatizare spate |
| B2 | Amplificator audio |
| B3 | 2016-2018:
Încălzire AdBlue; 2019: Neutilizat. |
| B4 | Panou control sistem climatizare spate |
| B5 | Cârlig remorcă (lumină dreapta) |
| B6 | Motor poziționare cârlig remorcă |
| B7 | Deblocare cârlig remorcă |
| B8 | Lumină cârlig remorcă stânga |
| Nr | Descriere |
|---|---|
| B9 | Priză remorcă |
| B10 | Diferențial sportiv |
| B11 | 2016-2018:
Încălzire AdBlue; 2019: Neutilizat |
| B12 | Scaune în al treilea rând |
| Bloc siguranțe C (maro) | |
| C2 | Telefon |
| C3 | Suport lombar |
| C4 | Asistent lateral Audi |
| C5 | 2016-2018:
Neutilizat; 2019: Pregătire pentru Rear Seat Entertainment. |
| C7 | 2016-2018:
Neutilizat; 2019: Deschidere și pornire vehicul (NFC). |
| C8 | Modul inteligent (rezervor) |
| C9 | Cititor CD / DVD |
| C12 | HomeLink (mecanism deschidere ușă garaj) |
| C13 | Cameră marșarier;
Camere periferice. |
| C14 | Lumini spate dreapta |
| C16 | Tensionator centură siguranță dreapta |
| Bloc siguranțe D (roșu) | |
| D1-D16 | Neutilizat |
2020
Panou cutie de siguranțe în bord
Atribuirea siguranțelor pe partea stângă a bordului (2020)
| Nr | Descriere |
|---|---|
| 2 | Audi Phone Box |
| 3 | Sistem de climatizare;
Sistem de parfumare; Senzor de particule solide, ionizator. |
| 4 | Display Head-up |
| 5 | Interfață muzicală Audi;
Prize USB. |
| 7 | Blocarea coloanei volanului |
| 8 | Display MMI față |
| 9 | Bord |
| 10 | Unitate MMI / DVD |
| 11 | Comutator lumină;
Panouri de comandă. |
| 12 | Electronică coloana volanului |
| 13 | Control volum |
| 14 | Modul control sistem MMI Infotainment |
| 15 | Reglare coloana volanului |
| 16 | Încălzire volan |

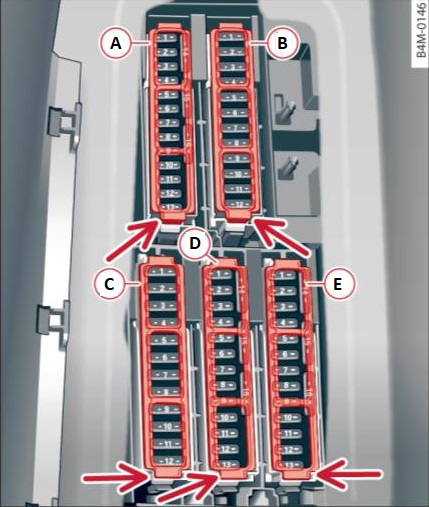

Panou cutia de siguranțe pentru picioare
Conducere pe partea șoferului
Volan pe partea pasagerului
Atribuirea siguranțelor în spațiul pentru picioare al șoferului/partea pasagerului (2020)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Panou siguranțe A (maro) | |
| A2 | Elemente motor |
| A3 | Elemente motor |
| A4 | Elemente motor |
| A5 | Senzor lumină frână |
| A6 | Elemente motor |
| A7 | Elemente motor |
| A8 | Elemente motor |
| A9 | Elemente motor |
| A10 | Senzor presiune ulei;
Senzor temperatură ulei. |
| A11 | Elemente motor |
| A12 | Elemente motor |
| A13 | Răcire motor |
| A14 | Modul control motor |
| A15 | Senzori motor |
| A16 | Pompă combustibil |
| Panou siguranțe B (roșu) | |
| B1 | Bobine de aprindere |
| B3 | Încălzire înaltă tensiune |
| B4 | Compresor |
| B5 | Fixare motor |
| B6 | Modul control sistem spălare parbriz |
| B7 | Bord |
| B8 | Sistem climatizare;
Ventilator aer proaspăt. |
| B9 | Modul control sisteme asistență șofer |
| B10 | Sistem conexiune alertă |
| B11 | Pornire motor;
Ambreiaj motor electric. |
| B12 | Far dreapta |
| Panou siguranțe C (negru) | |
| C1 | Încălzire scaune față |
| C2 | Ștergător parbriz |
| C3 | Electronică far stânga |
| C4 | Trapă panoramică din sticlă |
| C5 | Modul control ușă față stânga |
| Nr | Descriere |
|---|---|
| C6 | Prize |
| C7 | Modul control ușă spate dreapta |
| C8 | Far stânga |
| C9 | Electronică far dreapta |
| C10 | Spălător parbriz;
Spălător faruri. |
| C11 | Modul control ușă spate stânga |
| C12 | Încălzire spate |
| Bloc siguranțe D (maro) | |
| D1 | Ventilație scaun;
Electronică scaun; Oglindă retrovizoare; Panou control climatizare spate; Conector diagnostic. |
| D2 | Modul control sistem electric vehicul;
Modul control poartă. |
| D3 | Reglare sunet actuator și sunet evacuare |
| D4 | Electrovalvă răcire fluid transmisie |
| D5 | Pornire motor;
Motor electric. |
| D8 | Asistent stabilizare activă;
Stabilizare activă ruliu. |
| D9 | Asistent condus adaptiv;
Radar față. |
| D10 | Sunet exterior |
| D11 | Asistent intersecții;
Sisteme asistență șofer. |
| D12 | Far dreapta |
| D13 | Far stânga |
| D16 | Pregătire pentru Rear Seat Entertainment |
| Bloc siguranțe E (roșu) | |
| E1 | Sistem alertă antifurt |
| E2 | Modul control motor |
| E3 | Electronică scaun față, suport lombar |
| E 4 | Manetă cutie automată |
| E5 | Claxon |
| E6 | Frână de parcare |
| E7 | Modul control poartă (diagnostic) |
| E8 | Modul control electronică plafon |
| E10 | Modul control airbag |
| E11 | Control electronic stabilitate (ESC);
Sistem antiblocare roți (ABS). |
| E12 | Conector diagnostic;
Senzor lumină și ploaie. |
| E13 | Sistem control climatizare |
| E14 | Modul control ușă față dreapta |
| E15 | Compresor sistem climatizare |
Cutia de siguranțe din portbagaj
Alocarea siguranțelor în portbagaj (2020)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Panou cutia de siguranțe A (negru) | |
| A5 | Suspensie pneumatică |
| A6 | Cutie automată |
| A7 | Încălzirea scaunelor spate;
Panou de control al sistemului de climatizare spate. |
| A8 | Reglarea scaunului pe al treilea rând |
| A9 | Lumină spate stânga |
| A10 | Tensionator centură de siguranță față partea șoferului |
| A11 | Închidere centralizată a capacului portbagajului;
Ușă rezervor; Capac portbagaj. |
| A12 | Modul control al capacului portbagajului |
| Panou cutia de siguranțe B (roșu) | |
| B1 | Ventilator sistem de climatizare spate |
| B2 | Amplificator audio |
| B3 | Curățare gaze de eșapament, actuator sunet |
| B4 | Panou de control al sistemului de climatizare spate |
| B5 | Lumină cârlig remorcă dreapta |
| B6 | Motor poziționare cârlig remorcă |
| B7 | Deblocare cârlig remorcă |
| B8 | Lumină cârlig remorcă stânga |
| B9 | Priză cârlig remorcă |
| B10 | Diferențial sport cu tracțiune integrală |
| B11 | Curățare gaze de eșapament, reglare scaun spate dreapta |
| B12 | Tensionator centură de siguranță spate partea șoferului |
| Panou cutia de siguranțe C (maro) |
| Nr | Descriere |
|---|---|
| C1 | Modul control al sistemelor de asistență pentru șofer |
| C2 | Audi Phone Box;
Antena pe trapă. |
| C3 | Electronică scaun față, suport lombar drept |
| C4 | Asistent lateral |
| C5 | Pregătire pentru Rear Seat Entertainment |
| C6 | Sistem de monitorizare a presiunii pneurilor |
| C8 | Receptor radio pentru încălzire la staționare;
Monitorizare rezervor combustibil. |
| C10 | Tuner TV;
Modul schimb date și control telematic. |
| C11 | Deschidere și pornire vehicul (NFC) |
| C12 | Deschidere ușă garaj |
| C13 | Cameră marșarier;
Camere periferice. |
| C14 | Închidere centralizată;
Lumină spate dreapta. |
| C15 | Tensionator centură siguranță spate partea pasagerului |
| C16 | Tensionator centură siguranță față partea pasagerului |
| Panou cutia de siguranțe D (roșu) | |
| D1 | Stabilizare activă a ruliului |
| D6 | Convertor tensiune |
| D9 | Modul control auxiliar baterie |
| D15 | Modul control gestionare termică |
| Panou cutia de siguranțe E (maro) | |
| E7 | Încălzire scaune față |
| E9 | Curățare gaze de eșapament |
| E10 | Încălzire scaune spate;
Panou control sistem climatizare spate. |
| E12 | Curățare gaze de eșapament |
Audi Q7 4M – schema cutiei de siguranțe
Anul producției: 2021, 2022.
Panoul de siguranțe în spațiul pentru picioare
Volan pe partea șoferului
Volan pe partea pasagerului
Atribuirea siguranțelor în spațiul pentru picioare al șoferului sau al pasagerului
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| Panou cutia de siguranțe A (maro) | |
| A1 | Încălzirea catalizatorului;
Reglarea arborelui cu came. |
| A2 | Senzor debit aer;
Senzor de oxigen încălzit. |
| A3 | Încălzirea motorului;
Injectoare combustibil; Supapă evacuare. |
| A4 | Pompă apă caldă;
Supapă evacuare; Senzor NOx; Senzor particule; Senzor biodiesel. |
| A5 | Senzor lumină de stop |
| A6 | Supape motor |
| A7 | Senzor de oxigen încălzit;
Senzor debit aer. |
| A8 | Pompă înaltă presiune;
Suport motor. |
| A9 | Componente motor;
Releu motor. |
| A10 | Senzor presiune ulei;
Senzor temperatură ulei. |
| A11 | Pompă apă 48 volți;
Generator sistem grup propulsor 48 volți; Generator sistem grup propulsor 12 volți. |
| A12 | Supape motor |
| A13 | Răcire motor |
| A14 | Modul control motor |
| A15 | Senzor de oxigen încălzit |
| A16 | Pompă combustibil |
| Panou cutia de siguranțe B (roșu) | |
| B1 | Bobine de aprindere |
| B3 | Încălzire 48 V |
| B4 | Compresor electric |
| B5 | Suport motor |
| B6 | Modul control sistem spălare parbriz |
| B7 | Bord |
| B8 | Sistem climatizare;
Ventilator aer proaspăt. |
| B9 | Modul control sisteme asistență șofer |
| B10 | Sistem conectare alarme |
| B11 | Demaror;
Ambreiaj motor electric. |
| B12 | Far dreapta |
| Panou cutia de siguranțe C (negru) | |
| C1 | Încălzire scaune față |
| C2 | Ștergător parbriz |
| C3 | Electronică far stânga |
| C4 | Trapă panoramică din sticlă |
| C5 | Modul control ușă față stânga |
| C6 | Prize |
| Număr | Descriere |
|---|---|
| C7 | Modul control ușă spate dreapta |
| C8 | Far stânga |
| C9 | Electronică far dreapta |
| C10 | Spălător parbriz;
Spălător faruri. |
| C11 | Modul control ușă spate stânga |
| C12 | Încălzire staționară |
| Panou cutia de siguranțe D (maro) | |
| D1 | Ventilație scaun;
Electronică scaun; Oglindă retrovizoare; Panou control climatizare spate; Conector diagnostic; Antena informații trafic (TMC). |
| D2 | Modul control sistem electric vehicul;
Interfață diagnostică. |
| D3 | Reglare sunet actuator și sunet evacuare |
| D4 | Electrovalvă răcire fluid transmisie cutie |
| D5 | Pornire motor;
Motor electric. |
| D8 | Asistent vedere pe timp de noapte;
Stabilizare activă a ruliului. |
| D9 | Asistent condus adaptiv;
Radar față. |
| D10 | Sunet exterior |
| D11 | Asistent intersecții;
Sisteme asistență șofer. |
| D12 | Far dreapta |
| D13 | Far stânga |
| D15 | Intrare USB |
| D16 | Pregătire pentru Rear Seat Entertainment |
| Panou cutia de siguranțe E (roșu) | |
| E1 | Sistem alarmă antifurt |
| E2 | Modul control motor |
| E3 | Electronică scaun față;
Suport lombar. |
| E4 | Manetă cutie automată |
| E5 | Claxon |
| E6 | Frână de parcare |
| E7 | Interfață diagnostică |
| E8 | Modul control consolă sub plafon |
| E9 | Generator sistem propulsie 48 volți |
| E10 | Modul control airbag |
| E11 | Control electronic stabilitate (ESC);
Sistem antiblocare roți (ABS). |
| E12 | Conector diagnostic;
Senzor lumină și ploaie. |
| E13 | Sistem control climatizare |
| E14 | Modul control ușă față dreapta |
| E15 | Compresor sistem climatizare |
| E16 | Rezervor presiune sistem frânare |
Cutia de siguranțe în bord
Alocarea siguranțelor pe partea stângă a bordului
| Număr | Descriere |
|---|---|
| 2 | Audi Phone Box;
Antena de cuplare. |
| 3 | Sistem climatizare;
Sistem de parfumare. |
| 4 | Display Head-up |
| 5 | Interfață muzicală Audi;
Prize USB. |
| 7 | Bloc coloana volan |
| 8 | Display superior/inferior |
| 9 | Set de indicatori |
| 10 | Unitate DVD |
| 11 | Comutator lumină;
Panouri de comandă. |
| 12 | Electronică coloana volan |
| 13 | Control volum |
| 14 | Modul control sistem MMI Infotainment |
| 15 | Reglare coloana volan |
| 16 | Încălzire volan |
Cutia de siguranțe din portbagaj
Grup propulsor hibrid plug-in
Alocarea siguranțelor în portbagaj
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| Panoul cutiei de siguranțe A (negru) | |
| A1 | Încălzire la înaltă tensiune;
Gestionare termică. |
| A5 | Suspensie pneumatică |
| A6 | Cutie automată |
| A7 | Încălzirea scaunelor spate;
Panou de control al climatizatorului spate. |
| A8 | Reglarea scaunului în al treilea rând |
| A9 | 2021:
Lumină spate stânga; 2022: Lumină spate stânga; Modul control al sistemului de confort. |
| A10 | Tensionator față al centurii partea șoferului |
| A11 | Închidere centralizată în capacul portbagajului;
Ușă rezervor; Capac portbagaj. |
| A12 | Modul control al capacului portbagajului |
| Panoul cutiei de siguranțe B (roșu) | |
| B1 | Ventilator sistem climatizare spate |
| B2 | Amplificator audio |
| B3 | Curățare gaze de eșapament;
Acționator sunet. |
| B4 | Panou de control al sistemului de climatizare spate |
| B5 | Lumină cârlig remorcă dreapta |
| B6 | Motor poziționare cârlig remorcă |
| B7 | Deblocare cârlig remorcă |
| B8 | Lampă cârlig remorcă stânga |
| B9 | Prize cârlig remorcă |
| B10 | Diferențial sport cu tracțiune integrală |
| B11 | Curățare gaze de eșapament |
| B12 | Tensionator centură de siguranță spate partea șoferului |
| Panoul cutiei de siguranțe C (maro) | |
| C1 | Modul control al sistemelor de asistență șofer |
| C2 | Audi Phone Box |
| C3 | Electronică scaun față;
Suport lombar dreapta. |
| C4 | Asistent lateral |
| C5 | – |
| Număr | Descriere |
|---|---|
| C6 | Sistem de monitorizare a presiunii pneurilor |
| C7 | Antena exterioară |
| C8 | Receptor radio al încălzirii staționare;
Monitorizarea rezervorului de combustibil. |
| C10 | Tuner TV;
Modul de schimb de date și control telematic. |
| C11 | Deschiderea și pornirea vehiculului (NFC) |
| C12 | Deschiderea porții garajului |
| C13 | Cameră marșarier;
Camere periferice. |
| C14 | Închidere centralizată;
Lumină spate dreapta. |
| C15 | Tensionator centură de siguranță spate partea pasagerului |
| C16 | Tensionator centură față partea pasagerului |
| Panou cutia de siguranțe D (roșu) | |
| D1 | Stabilizare activă a ruliului |
| D2 | Baterie înaltă tensiune |
| D3 | Pompă de apă de la bateria înaltă tensiune |
| D4 | Modul control electronic al puterii |
| D5 | Asistență la frânare |
| D6 | Convertor de tensiune |
| D7 | Pornire motor |
| D8 | Compresor sistem climatizare |
| D9 | Modul control auxiliar al bateriei |
| D10 | Baterie înaltă tensiune |
| D11 | Sistem de încărcare |
| D12 | Receptor radio al încălzirii staționare |
| D14 | Gestionare termică;
Pompe de agent frigorific. |
| D15 | Modul control al gestionării termice |
| Panou cutia de siguranțe E (maro) | |
| E7 | Încălzire scaune față |
| E9 | Curățare gaze de eșapament |
| E10 | Încălzire scaune spate;
Panou de control al climatizatorului spate. |
| E12 | Curățare gaze de eșapament |
