Audi 200 C3 (1989-1991) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi 200 C3 (1989–1991), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

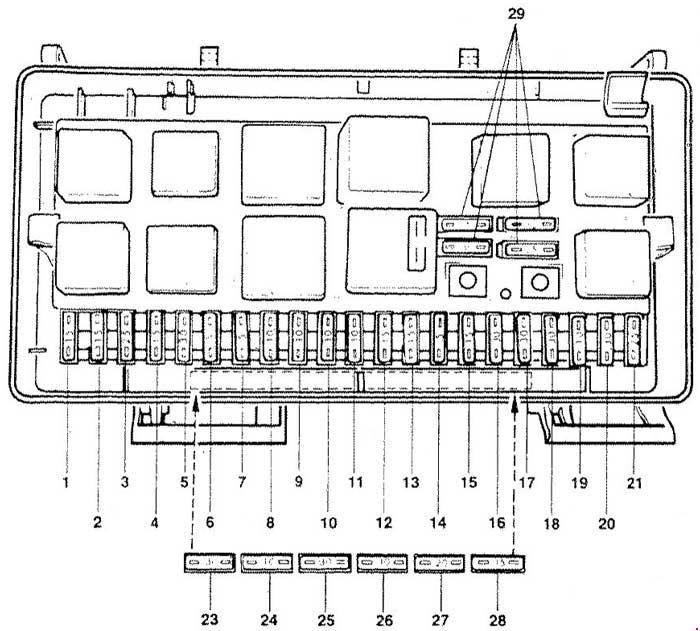

Audi 200 C3 (1989-1991) – schema siguranței
Anul producției: 1989, 1990, 1991.
Siguranță brichetă (priză de alimentare) în Audi 200 C3 (1989-1991) este siguranța 4 în blocul siguranțe.
| Nr |
Ampere [A] |
Funcție |
| 1 | 15 |
Proiectoare de ceață;
Proiectoare de ceață spate.
|
| 2 | 15 |
Faruri de urgență
|
| 3 | 25 |
Claxon;
Lumină de stop.
|
| 4 | 15 |
Lumini de citit;
Portbagaj;
Brichetă pentru trabucuri;
Iluminare interioară;
Oglindă pentru machiaj;
Computer de bord.
|
| 5 | 30 |
Neutilizat
|
| 6 | 5 |
Semnalizatoare laterale, lumini de parcare, partea pasagerului
|
| 7 | 5 |
Semnalizatoare laterale, lumini de parcare, partea șoferului
|
| 8 | 10 |
Far de întâlnire, dreapta
|
| 9 | 10 |
Far de întâlnire, stânga
|
| 10 | 10 |
Faruri de întâlnire, lumină principală, dreapta
|
| 11 | 10 |
Faruri de întâlnire, lumină principală, stânga
|
| 12 | 15 |
Instrument de control;
Faruri de marșarier;
Pilot automat;
Comutator termic electronic.
|
| 13 | 15 |
Pompă combustibil
|
| 14 | 5 |
Sertar, compartiment motor;
Lumini număr înmatriculare.
|
| 15 | 25 |
Ștergător/Ștergătoare parbriz
|
| 16 | 30 |
Element încălzitor lunetă spate;
Element încălzitor oglindă exterioară
|
| 17 | 30 |
Ventilator aer proaspăt
|
| 18 | 5 |
Ștergător spate (station wagon)
|
| 19 | 10 |
Închidere centralizată și sistem control injecție combustibil 100, 100 Quattro
|
| 20 | 30 |
Scaune încălzite cu memorie
|
| 21 | 25 |
Neutilizat
|
| 22 | – |
Neutilizat
|
| 23 | 30 |
Neutilizat
|
| 24 | 10 |
Neutilizat
|
| 25 | 30 |
Scaune electrice cu memorie, scaun partea pasagerului
|
| 26 | 5 |
Auto-Check;
Alimentare oglinzi;
Control memorie scaun partea șoferului.
|
| 27 | 10 |
Control aprindere 100, 100 Quattro
|
| 28 | 15 |
Controler injecție combustibil II
|
| 29 | – |
Siguranțe de rezervă
|

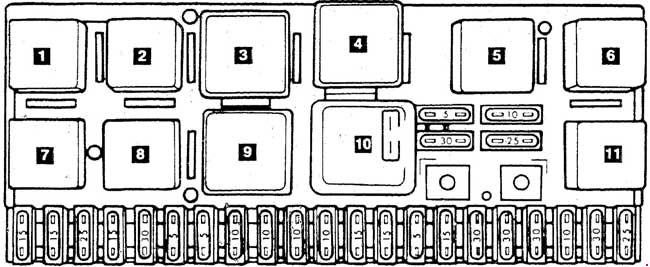

| Număr | Funcție |
| 1 |
Neutilizat
|
| 2 |
Ventilator răcire radiator (fază 2)
|
| 3 | Ventilator radiator final după lucru (model 100) |
| 4 |
Neutilizat
|
| 5 |
Releu de reducere sarcină
|
| 6 |
Neutilizat
|
| 7 | Claxon |
| 8 |
Releu antifurt
|
| 9 |
Intermitent spălător parbriz și ștergător parbriz
|
| 10 |
Pompă combustibil
|
| 11 |
Releu climatizare
|
Panou auxiliar al releelor
| Număr | Descriere |
| 1 |
Neutilizat
|
| 2 |
Dispozitiv de control avertizare centură de siguranță
|
| 3 |
Regulator intern întârziere lumină
|
| 4 |
Neutilizat
|
| 5 |
Controler lampă față
|
| 6 |
Neutilizat
|
| 7 |
Releu ventilator radiator treapta a treia
|
| 8 |
Releu combinat Sistem antiblocare roți (ABS)
|
| 9 |
Releu intensificare ștergător parbriz
|
| 10 |
Controler geam electric
|
| 11 |
Controler geam electric
|
| 12 |
Releu ștergător spate
|
| 13 |
Neutilizat
|
| 14 |
Comutator automat pentru geamuri
|
| 15 |
Releu încălzire scaun partea șoferului
|
| 16 |
Releu pasager cu încălzire scaun
|
| 17 |
Neutilizat
|
