Audi A8 (D3) (2002-2009) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A8 (D3) (2002–2009), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Audi A8 (D3) (4E) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Siguranța brichetei în Audi A8 D3 este siguranța nr. 36/20A și siguranța nr. 37/20A în cutia de siguranțe nr. 2 din habitaclu.

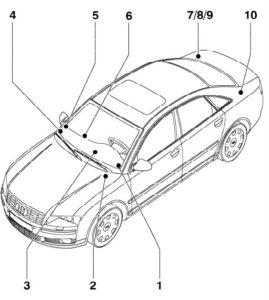

Poziții

Poziții

  1. Cutia de siguranțe pe bordul stâng;
  2. Cutia de relee și siguranțe în compartimentul motor;
  3. Cutia de relee și siguranțe în spatele bordului;
  4. Cutia de siguranțe pe bordul din dreapta;
  5. Siguranțe pe cadrul din dreapta;
  6. Cutia de siguranțe la picioarele părții pasagerului;
  7. 8. 9. 10. – Blocuri cu relee și siguranțe în portbagaj respectiv pe stânga și pe dreapta.

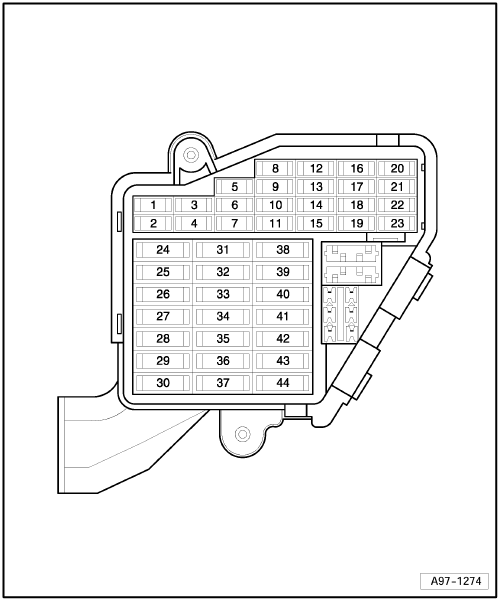

Cutia de siguranțe în habitaclu pe stânga

Schema cutiei de siguranțe

Poziții - 2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 5A Deschidere uși garaj (HomeLink)
2 5A Unitate control asistență parcare
3 5A Unitate control asistență parcare
4 10 A Control intensitate faruri
5 5A Panou instrumente
6 10 A Unitate control coloana volan
7 5A Diagnosticare bord
8 5A Senzor nivel ulei și temperatură;

Diagnosticare bord.
9 5A Unitate control Sistem antiblocare roți (ABS);

Unitate control coloana volan.
10 5A Conector legătură date
11 10 A Unitate control detectare bandă
12 5A Lumină de stop
13 10 A Unitate control telefon;

Telematică.
14 5A Unitate control specială vehicul
15 5A Unitate control autorizare aprindere
16 10 A Divertisment spate în mașină
17 5A Unitate adaptivă cruise control
18 5A Duze încălzite ștergător parbriz
19 10 A Unitate control specială vehicul
20 5A Unitate control presiune pneuri
21 5A Unitate control specială vehicul
Număr Amperi [A] Descriere
22 5A Comutator pedala frână
23 5A Telefon
24 15A Claxon
25 40A Motor ștergător
26 15A Modul control special vehicul
27 25A Modul control Sistem antiblocare roți (ABS)
28 Neutilizat
29 1A Iluminare, comutator(i)
30 Neutilizat
31 30A Modul control alimentare
32 5A Control afișare informații
33 25A Încălzire pentru picioare pe spate stânga
34 Neutilizat
35 Neutilizat
36 5A Modul control asistent schimbare bandă
37 15A Cutie răcire
38 30A Modul control alimentare
39 7,5A Controler ușă față stânga
40 25A Modul control alimentare;

Reglaj coloana volan, vertical;

Reglaj coloana volan, orizontal.
41 7,5A Controler ușă spate stânga
42 25A Acces și pornire modul control autorizare
43 10 A Semnalizator stânga
44 10 A Semnalizator dreapta
Leggere  Audi TT 8N3 (1998-2006) – baterie

Cutia de siguranțe 2 în habitaclu în partea dreaptă

Schema cutiei de siguranțe

Poziții - 3

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 5A Unitate de control a frânei de parcare
2 10 A Unitate de control Climatronic
3 5A Comutator tiptronic;

Comutator poziție „P” (cutie automată);

Electromagnet blocare levier cutie de viteze.
4 15A Unitate de control automată a cutiei de viteze
5 15A Debitmetru;

Releu al pompei de aer secundar;

Motor control supapă colector admisie;

Motor control clapetă accelerație cu senzor de poziție;

Electromagnet recirculare gaze de eșapament;

Controler turbocompresor;

Supapă admisie aer secundar;

Electromagnet montaj motor;

Electromagnet ambreiaj convertizor cuplu (cutie automată);

Electromagnet control rotație;

Supapă închidere colector admisie.
6 15A Senzor de oxigen înainte de catalizator;

Senzor de oxigen după catalizator.
7 15A Sondă lambda după catalizator;

Electrovalvă reglare presiune combustibil;

Electrovalvă dozare combustibil.
8 10 A Motor control clapetă accelerație cu senzor de poziție;

Motor control supapă colector admisie;

Electromagnet montaj motor;

Electromagnet reglare arbore cu came supape admisie;

Electrovalvă recirculare gaze de eșapament;

Supapă clapetă evacuare;

Electromagnet ambreiaj cutie hidrocinetică (cutie automată);

Pompă circulare lichid răcire;

Electrovalvă control rotație;

Supapă închidere colector admisie.
9 5A Comutator încălzire scaune spate;

Comutator încălzire scaun față partea pasagerului;

Senzor calitate aer;

Buton Climatronic;

TCS/ESP.
10 10 A Unitate de control adaptativă a amortizării
11 5A Senzor ploaie și lumină
12 5A Unitate de control informații vehicul
(de asemenea 7,5 A)
13 10 A Unitate de control, electronică trapă
14 5A Schimbător CD;

Unitate DVD, CD-ROM.
15 5A Unitate de control gestionare energie
16 5A Încălzitor capac ventilare carter
(de asemenea 7,5 A)
17 5A Sistem de răcire
18 5A Unitate de control airbag;

Bec(-uri) pentru citire hartă.
19 5A Debitmetru masic aer
20 5A Control ventilație;

Consolă centrală.
21 5A Controler motor Releu principal
(de asemenea 5A)
Număr Amperi [A] Descriere
22 10 A Pompă de răcire combustibil;

Releu pompa de răcire combustibil.
23 5A Unitate control frână de parcare
24 10 A Unitate control alimentare
(de asemenea folosit 20A)
25 15A Unitate control cutie automată
26 15A Controler sistem climatizare spate

(de asemenea 10 A)
27 20A Controler trapă
28 15A Releu pompă combustibil;

Releu pompă combustibil nr. 2;

Releu servofrână;

Unitate control motor
(de asemenea 5A).
29 30A Injectoare
(de asemenea 15A)
30 20A Bobine de aprindere;

Unitate control motor.
31 15A Electrovalvă curățare rezervor;

Pompă combustibil suplimentară;

Controler pompa combustibil
(de asemenea 40A).
32 25A Controler cutie automată
(de asemenea 10A și 5A)
33 25A Încălzire pentru picioare în spate dreapta
34 20A Scaune spate încălzite;

Ventilație scaune;

Climatronic.
35 20A Controler climatizare Climatronic;

Controler încălzire scaun.
36 20A Brichetă
37 20A La brichetă 12V
(de asemenea 30A și 25A)
38 20A Ventilator răcire
39 15A Controler ușă față stânga
(de asemenea 7,5 A)
40 15A Releu servofrână;

Pompă gol frână.
41 15A Controler ușă spate dreapta
(de asemenea 7,5 A)
42 20A Încălzitor suplimentar
43 20A Releu ștergătoare faruri
(de asemenea 30 A)
44 15A Ventilator climatizare;

La conector remorcă
(de asemenea folosit 30A).
Leggere  Audi A6/S6 C7/4G (2012-2018) – cutia de siguranțe

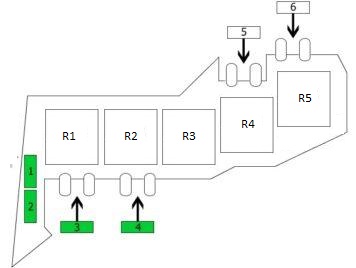

Siguranță și releu nr. 2 în habitaclu (spațiu pentru picioarele pasagerului)

Poziții - 4

Număr Amperi [A] Descriere
1 30A Geam față dreapta
2 30A Reglarea scaunului
3 30A Ventilator;

Geam față dreapta
4 30A Reglarea scaunului
5 Neutilizat
6 Neutilizat
R1   Releu ventilator răcire;

Releu pompă răcire combustibil;

Releu servofrână;

Releu, pompă lichid răcire suplimentară;

Releu circuit lichid răcire.
R2   Releu demaror
R3   Releu demaror
R4   Releu pompă combustibil;

Releu alimentare.
R5   Releu ștergătoare faruri

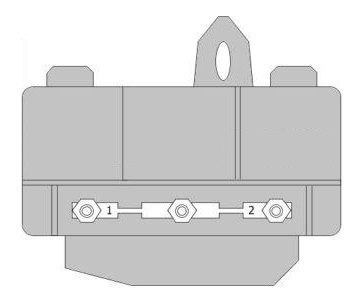

Siguranță principală în habitaclu în spațiul pentru picioare (partea dreaptă)

Poziții - 5

Siguranță 1 (60,0 A) – Ventilator răcire
Siguranță 2 (60,0 A) – Ventilator răcire 2

Cutia de siguranțe în portbagaj în stânga

Poziții - 6

Număr Amperi [A] Descriere
1 Neutilizat
2 Neutilizat
3 Neutilizat
4 Neutilizat
5 30A Unitate control pachet audio digital
6 5A Unitate control navigație
7 10 A Tuner televiziune
8 5A Sistem camere spate
9 5A Radio
10 15A Unitate control subwoofer
(de asemenea 30 A)
11 20A Priză 12V
12 15A Receptor suplimentar pentru telecomanda încălzitorului

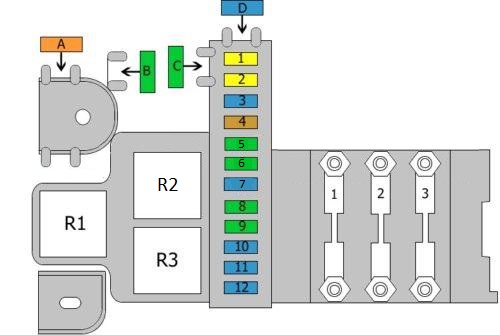

Cutia de siguranțe în portbagaj în partea dreaptă

Poziții - 7

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
A 40A Geam spate încălzit
b 30A Reglarea scaunului spate
(de asemenea 40A)
C 30A Reglarea scaunului spate
D 15A Sistem de comunicare
1 20A Pompă combustibil
2 20A Pompă combustibil
3 15A Presiune conector remorcă
4 5A Sistem GPS
5 20A Modul control sistem confort
6 10 A Modul control sistem confort
Număr Amperi [A] Descriere
7 20A Unitate de control a sistemului confort
8 30A Frână electrică de parcare
9 30A Frână electrică de parcare
10 15A Unitate de control a detectării remorcii
(de asemenea 20A)
11 15A Unitate de control a detectării remorcii
(de asemenea 20A)
12 15A Unitate de control a detectării remorcii
Siguranță 1 150A Alimentator
Siguranță 2 60A Radio;

Sistem de Navigație;

Tuner TV.
Siguranță 3 110 Geam spate încălzit
R1   Releu încălzire geam spate
R2   Releu alimentare
R3   Releu pompă combustibil;

Releu pompă combustibil nr. 2;

Releu suplimentar pompă combustibil.
Leggere  Audi A8 D4 (din 2010) – baterii

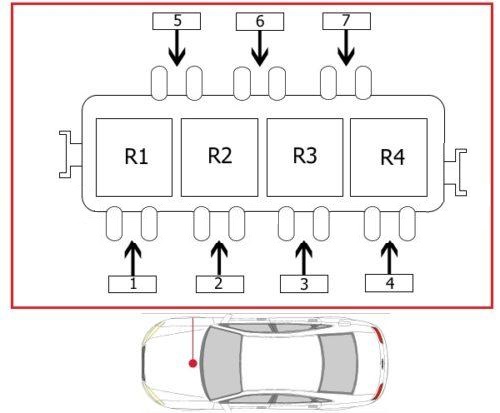

Cutia de siguranțe și a releelor în compartiment motor

Poziții - 8

Număr Amperi [A] Descriere
1 Neutilizat
2 50 Pompă aer secundar;

Bujiu de încălzire
(de asemenea 60 A)
(de asemenea 80 A)
3 50 Pompă aer secundar;

Bujiu de încălzire
(de asemenea 60 A)
(de asemenea 80 A).
4 Neutilizat
5 Neutilizat
6 Neutilizat
7 Neutilizat
R1   Releu bujii de încălzire;

Releu pompă aer secundar
R2   Releu bujii de încălzire;

Releu pompă aer secundar;

Releu principal.
R3   Releu bujii de încălzire;

Releu pompă aer secundar;

Releu principal.
R4   Neutilizat

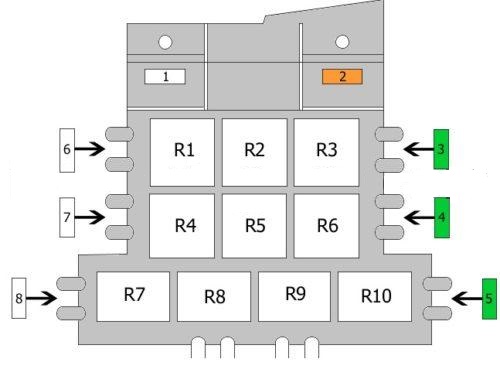

Cutia de siguranțe și relee în partea stângă în spațiul pentru picioarele șoferului

Poziții - 9

Număr Amperi [A] Descriere
1 60A Unitate control Sistem antiblocare roți (ABS)
2 40A Sistem de nivelare
3 30A Macara geam
(de asemenea 40A utilizat)
4 30A Reglare scaun
5 30A Reglare scaun
6 Neutilizat
7 Neutilizat
8 Neutilizat
R1   Releu adaptativ compresor suspensie
R2   Releu claxon
R3   Releu alimentare tensiune terminal 15
R4   Releu încălzitor lichid pentru ștergător parbriz
R5   Unitate control sistem alertă (taxi)
R6   Releu alimentare tensiune terminal 75
R7
R8
R9
R10
