Audi A6 e S6 C8 (2019-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A6 și S6 C8 (2019–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Audi A6 e S6 C8 (2019-2020) – schema bloc siguranțe
Anul producției: 2019, 2020.
Siguranță brichetă (priză de alimentare) în Audi A6 e S6 C8 este siguranța D6 în bloc siguranțe în zona picioarelor.
Poziția blocului siguranțe

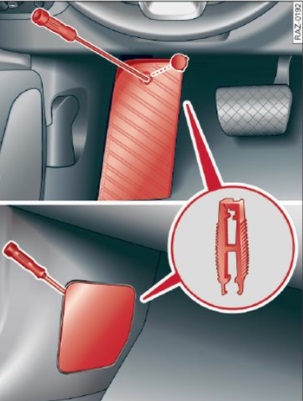

Habitaclu
Există două panouri de siguranțe în habitaclu.
Primul se află pe partea stângă a bordului.
Al doilea se află în suportul pentru picioare al șoferului la vehiculele cu volan pe partea stângă sau în spatele capacului în zona picioarelor a părții pasagerului anterior la vehiculele cu volan pe partea dreaptă.

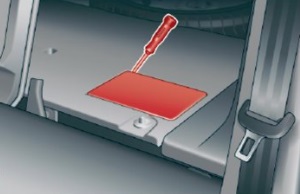

Portbagaj
Siguranțele se află sub capac pe podeaua portbagajului.
Scheme bloc siguranțe

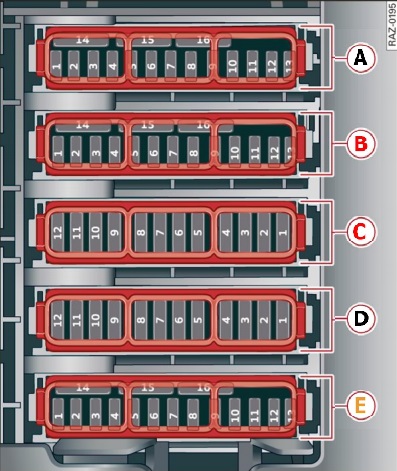

Panou siguranțe în zona picioarelor
Dispunerea siguranțelor “C” și “D” este inversată la vehiculele cu volan pe partea dreaptă.
Dispunerea siguranțelor în zona picioarelor
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Bloc siguranțe A (negru) | |
| A1 | 2018-2019:
Neutilizat; 2020: Încălzirea catalizatorului. |
| A2 | Componente motor |
| A3 | Componente motor |
| A4 | Componente motor |
| A5 | Senzor lumină stop |
| A6 | 2018-2019:
Componente motor; 2020: Supape motor. |
| A7 | Componente motor |
| A8 | Componente motor |
| A9 | Componente motor |
| A10 | Senzor presiune ulei;
Senzor temperatură ulei. |
| A11 | 2018-2019:
Demaror; 2020: Componente motor. |
| A12 | Componente motor |
| A13 | Ventilator radiator |
| A14 | 2018-2019:
Modul control motor; 2020: Modul control motor; Injectoare combustibil. |
| A15 | Senzori motor |
| A16 | Pompă combustibil |
| Bloc siguranțe B (roșu) | |
| B1 | Sistem alarmă antifurt |
| B2 | Modul control motor |
| B3 | Suport lombar față stânga |
| B5 | Claxon |
| B6 | Frână de parcare |
| B7 | Modul control ușă (diagnostic) |
| B8 | 2018-2019:
Lumini interioare plafonieră; 2020: Modul control electronic trapă. |
| B9 | Modul control sisteme asistență șofer |
| B10 | Modul control airbag |
| B11 | 2018-2019:
Control electronic stabilitate (ESC); 2020: Control electronic stabilitate (ESC); Sistem antiblocare roți (ABS). |
| B12 | Conector diagnostic;
Senzor lumină și ploaie. |
| B13 | Sistem control climatizare |
| B14 | Modul control ușă față dreapta |
| B15 | Compresor sistem climatizare;
Electronică caroserie. |
| B16 | 2018-2019:
Modul control auxiliar baterie; 2020: Modul control auxiliar baterie; Rezervor presiune sistem frânare. |
| Nr | Descriere |
|---|---|
| Panou siguranțe C (roșu) | |
| C1 | Bobine de aprindere motor |
| C3 | 2018-2019:
Neutilizat; 2020: Încălzire înaltă tensiune; Compresor. |
| C5 | Suport motor |
| C6 | Cutie automată |
| C7 | Bord |
| C8 | Sistem climatizare;
Ventilator aer proaspăt. |
| C9 | Modul control ștergător parbriz |
| C10 | Control dinamic |
| C11 | Pornire motor |
| C12 | 2018-2019:
Neutilizat; 2020: Cutie automată. |
| Panou siguranțe D (negru) | |
| D1 | Încălzire scaune față |
| D2 | Ștergător parbriz |
| D3 | Electronică far stânga |
| D4 | Trapă panoramică din sticlă |
| D5 | Modul control ușă față stânga |
| D6 | Priză 12V |
| D7 | Modul control ușă spate dreapta |
| D8 | Modul control tracțiune integrală (quattro) |
| D9 | Electronică far dreapta |
| D10 | Spălător lunetă / spălător faruri |
| D11 | Modul control ușă spate stânga |
| D12 | Încălzire staționară |
| Panou siguranțe E (maro) | |
| E1 | 2018-2019:
Ventilație scaun; Încălzire scaun; Oglindă retrovizoare; Sistem climatizare; Control sistem climatizare spate; 2020: Ventilație scaun Electronică scaun; Oglindă retrovizoare; Panou control climatizare spate; Conector diagnostic. |
| E2 | 2018-2019:
Sistem control climă; 2020: Modul control sistem electric vehicul; Modul control ușă. |
| E3 | Reglare sunet actuator și sunet evacuare |
| E 4 | Electrovalvă încălzire transmisie |
| E5 | Pornire motor |
| E8 | 2018-2019:
Asistent vedere pe timp de noapte; 2020: Asistent vedere pe timp de noapte; Stabilizare activă înclinare. |
| E9 | 2018-2019:
Asistent condus adaptiv; 2020: Asistent condus adaptiv; Radar față. |
| E11 | Asistent intersecții;
Sisteme asistență șofer. |
| E12 | 2018-2019:
Neutilizat; 2020: Sunet exterior. |
Panou cutie de siguranțe în bord

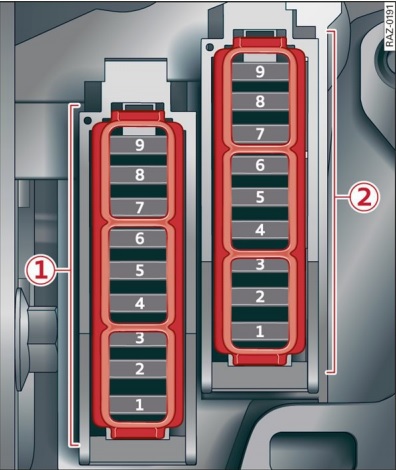

Dispunerea siguranțelor pe partea stângă a bordului
| Număr | Descriere |
|---|---|
| Panou cutia de siguranțe A (negru) | |
| A2 | Reglare coloana volan |
| A3 | Cititor CD / DVD |
| A4 | Electronică coloana volan |
| A5 | Comutator lumini;
Panouri de control. |
| A6 | Reglare volum |
| A7 | Bord |
| A8 | Display față MMI (superior / inferior) |
| A9 | Încălzire volan |
| Panou cutia de siguranțe B (maro) | |
| B2 | Modul control sistem MMI Infotainment |
| B3 | Interfață muzicală Audi |
| B4 | Display Head-up |
| B5 | Sistem climatizare;
Sistem de parfumare (Active Odorization); Ionizator. |
| B9 | Blocare coloana volan |
Bloc siguranțe în portbagaj
Alocarea siguranțelor în portbagaj
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| Panou cutia de siguranțe A (negru) | |
| A3 | Tensionator centură de siguranță spate partea pasagerului |
| A4 | Tensionator centură de siguranță spate partea șoferului |
| A5 | Suspensie pneumatică |
| A6 | Cutie automată |
| A7 | Acoperiș spate trapă;
Spoiler spate. |
| A8 | Încălzire scaune spate |
| A9 | 2018-2019:
Închidere centralizată; Lumini spate; 2020: Lumină spate stânga. |
| A10 | Tensionator față centură partea șoferului |
| A11 | 2018-2019:
Închidere centralizată; Jaluzea spate; 2020: Închidere centralizată portbagaj; Ușă alimentare combustibil; Ușă portbagaj. |
| A12 | Modul control ușă portbagaj |
| Panou cutia de siguranțe B (roșu) | |
| B1 | 2018-2019:
Neutilizat; 2020: Modul control stabilizare suspensie. |
| B2 | 2018-2019:
Neutilizat; 2020: Comutator serviciu. |
| B3 | 2018-2019:
Neutilizat; 2020: Motor electric. |
| B5 | Sistem frâne |
| B5 | 2018-2019:
Neutilizat; 2020: Pompă apă înaltă tensiune. |
| B7 | 2018-2019:
Neutilizat; 2020: Climatizare hibridă telecomandată. |
| B8 | 2018-2019:
Neutilizat; 2020: Compresor climatizare hibrid. |
| B9 | Modul control auxiliar baterie |
| B10 | 2018-2019:
Neutilizat; 2020: Baterie hibridă înaltă tensiune. |
| B11 | 2018-2019:
Neutilizat; 2020: Încărcător hibrid. |
| B14 | 2018-2019:
Neutilizat; 2020: Gestionare termică; Pompă apă. |
| B15 | 2018-2019:
Neutilizat; 2020: Modul control Thermomanagement. |
| B16 | 2018-2019:
Neutilizat; 2020: Gateway CAN. |
| Panou cutia de siguranțe C (maro) |
| Număr | Descriere | ||
|---|---|---|---|
| C1 | Modul control sisteme asistență șofer | ||
| C2 | Telefon – Audi;
Antena plafon. |
||
| C3 | 2018-2019:
Suport lombar față dreapta; 2020: Electronică scaun față; Suport lombar dreapta. |
||
| C4 | Asistent lateral | ||
| C5 | 2018-2019:
Neutilizat; 2020: Modul control sistem climatizare spate. |
||
| C6 | Sistem monitorizare presiune pneuri | ||
| C7 | Sistem conexiune alarme | ||
| C8 | 2018-2019:
Neutilizat; 2020: Receptor radio încălzire staționară; Monitorizare rezervor combustibil. |
||
| C9 | C10 | 2018-2019:
Tuner TV; 2020: Tuner TV; Modul schimb date și control telematic. |
|
| C11 | Deschidere / pornire vehicul (NFC) | ||
| C12 | Deschidere ușă garaj | ||
| C13 | Cameră spate, camere periferice | ||
| C14 | Închidere centralizată, lumini spate | ||
| C16 | Tensionator centură partea pasagerului | ||
| Panou cutia de siguranțe D (negru) | |||
| D1-D16 | Nealocat | ||
| Panou cutia de siguranțe E (roșu) | |||
| E3 | 2018-2019:
Curățare gaze evacuare; 2020: Curățare gaze evacuare; Actuator sunet; Priză AC. |
||
| E 4 | Panou control sistem climatizare spate | ||
| E5 | Lumină cârlig remorcă dreapta | ||
| E7 | 2018-2019:
Cârlig remorcă; 2020: Eliberare cârlig remorcă. |
||
| E8 | Lumină cârlig remorcă stânga | ||
| E9 | Priză cârlig remorcă | ||
| E10 | Diferențial sport cu tracțiune integrală | ||
| E11 | Curățare gaze evacuare | ||
| E12 | 2018-2019:
Neutilizat; 2020: Generator 48 V. |
Audi A6 e S6 C8 – schema cutiei de siguranțe
Anul producției: 2021, 2022.
Siguranță brichetă (priză de alimentare) în Audi A6 e S6 C8 este siguranța D6 în cutia de siguranțe în compartimentul motor.
Poziția cutiei de siguranțe
Habitaclu
Există două blocuri siguranțe în cabină.
Primul se află pe partea stângă a bordului.
Al doilea se află în suportul pentru picioare al șoferului la vehiculele cu volan pe partea stângă sau în spatele capacului în compartimentul motor al pasagerului anterior la vehiculele cu volan pe partea dreaptă.
Portbagaj
Siguranțele se află sub capac în podeaua portbagajului.
Schemele cutiei de siguranțe
2021

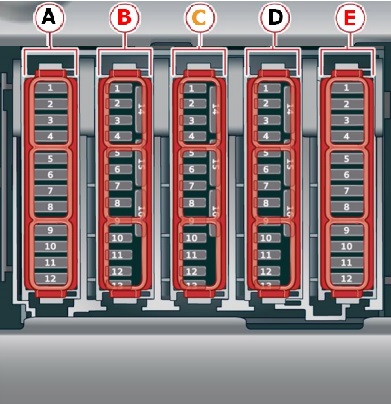

Panou siguranțe în compartimentul motor
Dispunerea siguranțelor “C” și “D” este inversată la vehiculele cu volan pe partea dreaptă.
Dispunerea siguranțelor în compartimentul motor
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| Panou cutia de siguranțe A (negru) | |
| 1 | Neutilizat |
| 2 | Componente motor;
Pompă apă; Senzor de oxigen încălzit. |
| 3 | Supape evacuare;
Injectoare combustibil; Aspirare; Încălzire motor. |
| 4 | Pompă apă caldă;
Supape evacuare; Senzor NOx; Senzor particule; Senzor biodiesel. |
| 5 | Senzor lumină frână |
| 6 | Supape motor;
Reglare arbore cu came. |
| 7 | Senzor de oxigen încălzit;
Senzor debit masic aer. |
| 8 | Pompă înaltă presiune;
Suport motor; Pompă apă. |
| 9 | Componente motor;
Pompă apă 48V; Generator sistem propulsie 48 V. |
| 10 | Senzor presiune ulei;
Senzor temperatură ulei. |
| 11 | Componente motor;
Pompă apă 48V; Generator sistem propulsie 48 V; Generator sistem propulsie 12 V. |
| 12 | Supape motor;
Montaj motor. |
| 13 | Răcire motor |
| 14 | Modul control motor;
Injectoare combustibil. |
| 15 | Senzori motor;
Bobine de aprindere; Senzor de oxigen; Răcire aer comprimat. |
| 16 | Pompă combustibil |
| Panou cutia de siguranțe B (roșu) | |
| 1 | Sistem alertă antifurt |
| 2 | Modul control sistem propulsie |
| 3 | Suport lombar scaun față stânga |
| 5 | Claxon |
| 6 | Frână de parcare |
| 7 | Modul control gateway CAN (diagnostic) |
| 8 | Modul control în plafon |
| 9 | Modul control sisteme asistență șofer |
| 10 | Modul airbag |
| 11 | Control electronic stabilitate (ESC);
Sistem antiblocare roți (ABS). |
| 12 | Conector diagnostic;
Senzor lumină și ploaie. |
| 13 | Sistem control climatizare, încălzire și ventilație;
Modul control sistem electric vehicul. |
| 14 | Modul control ușă față dreapta |
| 15 | Compresor sistem climatizare;
Modul control sistem electric vehicul. |
| 16 | Modul control baterie auxiliară;
Rezervor presiune sistem frânare. |
| Panou cutia de siguranțe C (roșu) |
| Număr | Descriere |
|---|---|
| 1 | Bobine de aprindere ale motorului |
| 3 | – |
| 5 | Suport motor |
| 6 | Cutie automată |
| 7 | Bord |
| 8 | Sistem de climatizare;
Ventilator aer proaspăt. |
| 9 | Modul control al ștergătoarelor parbrizului |
| 10 | Control dinamic |
| 11 | Pornire motor |
| 12 | Pompă lichid cutie de viteze |
| Panou cutie de siguranțe D (negru) | |
| 1 | Încălzire scaune față |
| 2 | Ștergător parbriz |
| 3 | Electronică far stânga |
| 4 | Trapă panoramică din sticlă |
| 5 | Modul control ușă față stânga |
| 6 | Priză 12V |
| 7 | Modul control ușă spate dreapta |
| 8 | Modul control tracțiune integrală (quattro) |
| 9 | Electronică far dreapta |
| 10 | Spălător parbriz și spălător faruri |
| 11 | Modul control ușă spate stânga |
| 12 | Încălzire parcare |
| Panou cutie de siguranțe E (maro) | |
| 1 | Ventilație scaun;
Electronică scaune; Oglindă retrovizoare; Control sistem climatizare spate; Conector diagnostic; Informații trafic (TMC). |
| 2 | Modul control sistem electric vehicul;
Modul control gateway CAN. |
| 3 | Generator de sunet |
| 4 | Electrovalvă încălzire cutie de viteze |
| 5 | Pornire motor |
| 7 | Pedală accelerație activă |
| 8 | Asistent vedere pe timp de noapte; |
| 9 | Asistent conducere adaptiv;
Senzor roată față. |
| 11 | Asistent intersecții;
Sisteme asistență șofer. |
| 12 | Generator de sunet exterior |
| 15 | Port USB |
Panoul cutiei de siguranțe în bord
Dispunerea siguranțelor pe partea stângă a bordului
| Număr | Descriere |
|---|---|
| Panoul cutiei de siguranțe 1 (negru) | |
| 2 | Reglarea coloanei volanului |
| 3 | Cititor CD/DVD |
| 4 | Electronică coloana volanului |
| 5 | Comutator lumină;
Panouri de comenzi. |
| 6 | Reglare volum |
| 7 | Bord |
| 8 | Display frontal MMI (superior și inferior) |
| 9 | Încălzire volan |
| Panoul cutiei de siguranțe 2 (maro) | |
| 2 | Modul control sistem MMI Infotainment |
| 3 | Interfață muzicală Audi |
| 4 | Display Head-up |
| 5 | Sistem climatizare;
Sistem parfumare (Activare activă); Ionizator. |
| 9 | Blocare coloana volanului |
Cutia de siguranțe în portbagaj
Alocarea siguranțelor în portbagaj
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| Panoul cutiei de siguranțe A (negru) | |
| 1 | Gestionare termică |
| 3 | Tensionator centură de siguranță spate partea pasagerului |
| 4 | Tensionator centură de siguranță spate partea șoferului |
| 5 | Suspensie pneumatică;
Controlul suspensiei. |
| 6 | Cutie automată |
| 7 | Trapă spate deschizibilă;
Spoiler spate. |
| 8 | Încălzire scaune spate |
| 9 | Modul control sistem confort;
Lumină spate stânga. |
| 10 | Tensionator față partea șoferului |
| 11 | Închidere centralizată hayon portbagaj;
Buson rezervor; Capac portbagaj; Modul control sistem confort; Parasolar. |
| 12 | Modul control hayon portbagaj |
| Panoul cutiei de siguranțe B (roșu) | |
| 1 | Modul control stabilizare suspensie. |
| 2 | Comutator serviciu. |
| 4 | Motor electric. |
| 5 | Sistem frâne;
Asistență frâne. |
| 6 | Pompă apă înaltă tensiune. |
| 7 | Climatizare hibridă cu control de la distanță. |
| 8 | Compresor aer condiționat hibrid. |
| 9 | Modul control baterie auxiliară |
| 10 | Baterie hibridă înaltă tensiune. |
| 11 | Încărcător baterie hibrid. |
| 14 | Gestionare termică;
Pompă apă. |
| 15 | Gestionare termică; |
| 16 | – |
| Panoul cutiei de siguranțe C (maro) |
| Număr | Descriere |
|---|---|
| 1 | Modul control al sistemelor de asistență la conducere |
| 2 | Audi Phonebox |
| 3 | Electronică a scaunelor față;
Suport lombar al scaunului drept. |
| 4 | Asistent lateral |
| 5 | Panou control sistem climatizare spate;
Modul control Infotainment spate. |
| 6 | Sistem monitorizare presiune pneuri |
| 7 | Sistem conexiune de urgență |
| 8 | Receptor radio încălzire staționare;
Monitorizare rezervor combustibil. |
| 9 | Manetă cutie automată transmisie |
| 10 | Tuner TV;
Modul schimb date și control telematic. |
| 11 | Deschidere și pornire vehicul (NFC) |
| 12 | Deschidere poartă garaj (Homelink) |
| 13 | Cameră marșarier;
Camere periferice. |
| 14 | Modul control sistem confort;
Lumini spate dreapta. |
| 16 | Tensionator față partea pasagerului |
| Panou cutia de siguranțe D (negru) | |
| 1-D16 | Neutilizat |
| Panou cutia de siguranțe E (roșu) | |
| 1 | Antena externă |
| 3 | Curățare gaze de eșapament;
Generator de sunet; Priză AC. |
| 4 | Panou control sistem climatizare spate |
| 5 | Lumină cârlig dreapta remorcă |
| 7 | Deblocare cârlig remorcă. |
| 8 | Lumină cârlig stânga remorcă;
Reglare scaun spate drept. |
| 9 | Priză cârlig remorcă;
Baterie înaltă tensiune. |
| 10 | Diferențial sport;
Tracțiune integrală. |
| 11 | Curățare gaze de eșapament, AdBlue |
| 12 | – |
