Audi 100 C4 (1992) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi 100 C4 (1992), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi 100 C4 (1992) – schema siguranței

Anul producției: 1992, 1993, 1994.

Siguranța brichetă (priză de alimentare) în Audi 100 C4 (1992) este siguranța 4 în bloc siguranțe pe bord.

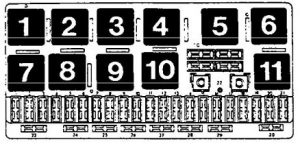

Bloc siguranțe al bordului

Nr	[A]	Descriere
1	15	Faruri spate proiectoare de ceață
2	15	Comutator de urgență al lămpii intermitente, sistem antifurt (doar SUA)
3	25	Claxon, comutator lumini frână
4	15	Portbagaj, iluminare, brichetă, iluminare interioară
5	30	Gol
6	5	Lumini spate, lumină poziție laterală, RD
7	5	Lumini spate, lumină poziție laterală, RS
8	10	Far faruri de întâlnire dreapta
9	10	Far faruri de întâlnire stânga
10	10	Far, lumină de întâlnire, dreapta
11	10	Far, lumină de întâlnire, stânga
12	15	Cutie automată, lumini mers înapoi, iluminare interioară
13	15	Pompă combustibil
14	5	Iluminare număr înmatriculare, iluminare compartiment motor, iluminare compartiment portbagaj, consolă centrală

15	25	Ștergător/Ștergătoare parbriz / spălător parbriz
16	30	Dezumidificator spate
17	30	Ventilator aer proaspăt, climatizare
18	5	Comutator alimentare oglindă
19	10	Închidere centralizată, sistem antifurt (doar USA)
20	30	Scaune încălzite
21	25	Controler injecție combustibil, diagnosticare
22	–	Neutilizat
23	–	Neutilizat
24	–	Neutilizat
25	–	Neutilizat
26	5	Contor kilometraj, oglinzi electrice
27	10	Unitate control aprindere
28	15	Controler injecție combustibil, control electronic motor
29	–	Neutilizat
30	5	Cutie automată

Nr	Descriere
1	Conector siguranță far spate proiectoare de ceață
2	Releu ventilator răcire 2° grad
3	Releu ventilator răcire după activarea modul control
4	Gol
5	Releu reducere sarcină
6	Gol
7	Releu claxon
8	Cutie automată / releu antifurt
9	Pulverizator intermitent / ștergător parbriz, releu
10	Releu pompă combustibil, J17
11	Gol

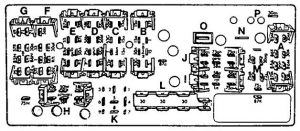

Nr	Descriere	Culoare
A	Conector aer condiționat	Gri
B	Conector fascicul cabluri față dreapta	negru
C	Conector bord	albastru
D	Conector fascicul cabluri față stânga	Verde
E	Conector fascicul cabluri față stânga	Galben
F	Conector bord	maro
G	Conector bord	Roșu
H	Conector fascicul cabluri spate	negru
I	Conector bord	Roșu
J	Conector bord	Galben
K	–	–
L	Conector simplu (terminal 30)	Incolor
M	Pentru conector echipamente opționale	Incolor
N	–	–
O	–	–
P	Pentru siguranță 26	–
