Audi A8 D4 (2009-2017) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A8 D4 (2009–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Audi A8 D4 (2009-2017) – schema panoului siguranțe
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Audi A8 D4 (2009-2017) este o siguranță (?) în panoul siguranțe

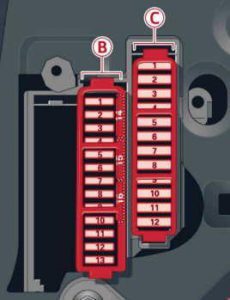

Atribuirea siguranțelor în bord partea șoferului
| Bloc siguranțe (B) (maro) | ||
| Nr | Amperaj [A] |
Descriere |
| 1 | 5 | Comutator faruri principale |
| 2 | 5 | Bobină demaror de urgență
(identificare cheie). |
| 3 | 7.5 | Modul control uși spate
(partea șoferului). |
| 5 | 15 | Claxon |
| 6 | 7.5 | Lumini interioare (tavan) |
| 8 | 10/5 | Manetă coloana volan;
Volan multifuncțional; Încălzire volan. |
| 10 | 5 | Reglare coloana volan |
| 11 | 7.5 | Modul control ușă șofer |
| 12 | 10 | Conector diagnostic;
Senzor lumină/ploaie. |
| 14 | 25 | Reglare coloana volan |
| 15 | 20 | Servodirecție;
Compresor aer condiționat. |
| 16 | 15 | Amplificator frână |
| Bloc siguranțe (C) (negru) | ||
| 1 | 30 | Încălzire scaune față |
| 2 | 30 | Ștergător parbriz față |
| 3 | 30 | Iluminare exterioară față |
| 4 | 20 | Trapă |
| 5 | 30 | Alimentare geam partea șoferului |
| 6 | 15 | Scaun șofer (pneumatic) |
| 7 | 20 | Acoperiș panoramic |
| 8 | 35 | Control dinamic |
| 9 | 30 | Iluminare exterioară față |
| 10 | 35 | Sistem geam față,
pulverizator faruri. |
| 11 | 30 | Geam electric spate
(partea șoferului). |
| 12 | 40 | Acoperiș panoramic |

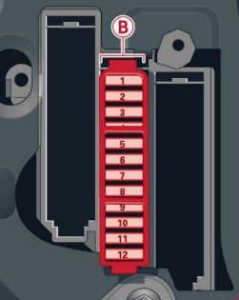

Atribuirea siguranțelor în bord partea pasagerului față
| Nr | Amperi [A] |
Descriere |
| 1 | 5 | Sistem de alertă antifurt |
| 2 | 15 | Modul control transmisie |
| 3 | 40 | Ventilator față aer condiționat |
| 4 | 35 | Alimentare motor |
| 5 | ||
| 6 | 5 | Modul control motor |
| 7 | 7.5 | Modul control uși acces
pentru pasageri. |
| 8 | 30 | Geam față partea pasagerului |
| 9 | 10 | Modul control ESC |
| 10 | 25 | Modul control ESC |
| 11 | 30 | Geam electric spate dreapta |
| 12 | 15 | Husă scaun pasager față (pneumatică) |

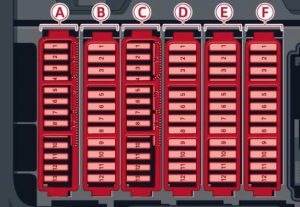

Atribuirea siguranțelor în compartimentul portbagaj
| Bloc siguranțe (A) (negru) | ||
| Nr | Amperaggi [A] |
Descriere |
| 1 | 5 | Înregistrator date;
Conector diagnostic; BCM-1; Sistem iluminare adaptivă. |
| 2 | 5 | Gateway rețea |
| 3 | 5 | Suspensie pneumatică adaptativă |
| 4 | 5 | Sistem parcare |
| 5 | 5 | Manetă coloana volan |
| 6 | 5 | Senzor sistem control suspensie |
| 7 | 5 | Tensionatoare centuri;
Modul control airbag. |
| 8 | 5 | Duze încălzite lichid parbriz;
HomeLink (deschizător garaj); Modul control sistem vedere pe timp de noapte; Diferential sportiv; Ionizator. |
| 9 | 5 | Modul control electromecanic
frână de parcare. |
| 10 | 5 | Încălzire scaune spate;
Radiator; Oglindă retrovizoare interioară. |
| 11 | 5 | Control dinamic |
| 12 | 5 | Manetă cutie de viteze;
BCM-2. |
| 13 | 5 | Asistent lateral Audi |
| 14 | 5 | Modul control motor |
| 15 | 40 | Aprindere |
| 16 | 10/5 | Far stânga/sistem control
intensitate faruri. |
| Bloc siguranțe (B) (roșu) | ||
| 1 | 25 | Tensionator centură stânga reversibil |
| 2 | 25 | Tensionator centură dreapta reversibil |
| 3 | 5 | Diagnosticare pornire |
| 4 | 7.5 | Convertor DC/DC |
| 5 | 7.5 | Pilot automat adaptiv |
| 6 | 10 | Far principal dreapta
(far principal adaptiv). |
| 7 | 5 | Modul control ESC |
| 8 | 5 | Actuator acustic;
Modul control AEM. |
| 9 | 10 | Pilot automat adaptiv |
| 10 | 5 | Modul control transmisie |
| 11 | 5 | Senzori sistem climatizare |
|
Bloc siguranțe (C) (maro)
|
||
| 1 | 5 | Frână de parcare electromecanică |
| 2 | 5 | Senzor sistem control suspensie |
| 3 | 7.5 | Modul control uși spate dreapta |
| 4 | 5 | Rezervor modulat inteligent |
| 5 | 15 | Control sistem climatizare față |
| 6 | 10 | Control sistem climatizare spate |
| 7 | 5 | Gateway rețea |
| 8 | 15 | Radiator |
| 9 | 5 | Interfață pentru funcții speciale |
| 10 | 5 | Adaptor telefon mobil;
Căști Bluetooth. |
| 11 | 15 | Modul control AEM |
| 12 | 10 | Manetă schimbător |
| 13 | 10 | Iluminare ambientală |
| 14 | 20 | Iluminare exterioară spate |
| 15 | 25 | Pompă combustibil |
| 16 | 30 | Frână de parcare electromecanică |
|
Bloc siguranțe (D) (negru)
|
||
| 3 | 20 | Prize spate |
| 5 | 15 | Suspensie pneumatică adaptivă |
| 6 | 25 | Priză 115 V |
| 7 | 30 | Frână de parcare electromecanică |
| 8 | 25 | Încălzire scaune spate |
| 9 | 20 | Iluminare exterioară spate |
| 10 | 20 | Ventilator climatizare spate |
| 11 | 20 | Parasolar spate;
Sistem suport închidere; Închidere portbagaj; Ușă alimentare combustibil |
| 12 | 30 | Modul control acoperire compartiment bagaje |
| Bloc siguranțe (E) (roșu) | ||
| 1 | 5 | Buton reglare scaun spate |
| 3 | 7.5 | Scaun spate stânga (pneumatic) |
| 5 | 20 | Modul control cârlig remorcă |
| 6 | 30 | Scaun spate stânga |
| 7 | 30 | Scaun spate dreapta |
| 8 | 20 | Modul control cârlig remorcă |
| 9 | 15 | Modul control cârlig remorcă |
| 10 | 7.5 | Scaun spate dreapta (pneumatic) |
|
Bloc siguranțe (F) (maro)
|
||
| 1 | 30 | Receptor radio/amplificator audio |
| 2 | 30 | Amplificator audio |
| 3 | 10 | Divertisment scaun spate;
Receptor radio/amplificator audio. |
| 5 | 5 | Întunecare automată oglindă interioară |
| 6 | 5 | Schimbător DVD |
| 7 | 5 | Tuner TV |
| 8 | 7.5 | Unitate MMI/drive |
| 9 | 5 | Bord;
Ceas analogic. |
| 10 | 5 | Display MMI |
| 11 | 7.5 | Receptor radio |
| 12 | 5 | Cameră spate
(ajutor parcare), vedere de sus. |
