În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 156 (2003-2006), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Anul producției: 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Alfa Romeo 156 (2003-2006) este siguranța 9 în bloc siguranțe.
Alfa Romeo 156 FL – bloc siguranțe principal
Releu
Descriere
a
Releu faruri de întâlnire
b
Releu trapă, încălzire scaune, control alimentare geam spate, reglare electrică a scaunului

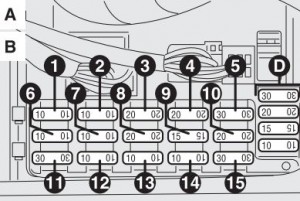

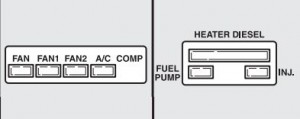

Alfa Romeo 156 FL – siguranțe principale – simboluri Alfa Romeo 156 FL – deasupra cutiei de siguranțe principală Alfa Romeo 156 FL – siguranțe – compartiment torpedou Alfa Romeo 156 FL – siguranțe – compartiment motor – relee Alfa Romeo 156 FL – siguranțe – relee compartiment motor
Releu
Descriere
a
Ventilator radiator motor Releu 2. viteză (versiuni T.SPARK)
b
Ventilator răcire radiator motor Releu 1. viteză
c
Releu pompă combustibil
d
Releu electronic injecție
e
Releu compresor climatizare
f
Releu temporizat variator (doar 1.6 T.SPARK) sau releu 2. viteză ventilator radiator motor (doar versiuni 2.5 V6 24 V, JTD și JTD 16 V Multijet)
g
Releu încălzitor ulei combustibil (doar versiuni Diesel)

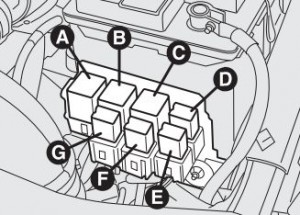

Alfa Romeo 156 FL – siguranțe – compartiment motor – releu (versiune JTD) În cazul versiunilor cu motor Diesel, în funcție de opțiunile instalate, este fixat un al doilea suport pentru următoarele siguranțe pe peretele spate al compartimentului motor.
Alfa Romeo 156 FL – siguranțe – compartiment motor – releu (diesel)
Releu
Descriere
a
MAXI-FUSE
30A
Încălzitor suplimentar habitaclu releu de nivel doi
b
MAXI-FUSE
30A
Încălzitor suplimentar habitaclu releu de nivel unu
Faruri
Siguranță
Amperi [A]
Poziție
Far lateral față stânga
7
10
Bloc siguranțe principal
Far lateral față dreapta
6
10
Bloc siguranțe principal
Far lateral spate stânga
6
10
Bloc siguranțe principal
Far spate dreapta
7
10
Bloc siguranțe principal
Faruri de întâlnire stângi / faruri xenon (opționale)
8
20
Bloc siguranțe principal
Faruri de întâlnire drepți / faruri xenon (opționale)
4
20
Bloc siguranțe principal
Far de drum stâng
2
20
Bloc siguranțe principal
Far de drum drept
1
10
Bloc siguranțe principal
Control de croazieră (opțional)
13
10
Bloc siguranțe principal
Iluminare plăcuță stânga
7
10
Bloc siguranțe principal
Iluminare plăcuță dreapta
6
10
Bloc siguranțe principal
Faruri marșarier / sistem audio
13
10
Bloc siguranțe principal
Far spate stânga proiectoare de ceață
7
10
Bloc siguranțe principal
Far spate dreapta proiectoare de ceață
6
10
Bloc siguranțe principal
Semnalizator – lumini de urgență
14
10
Bloc siguranțe principal
Proiectoare de ceață
16
15
Deasupra blocului siguranțe principal
Iluminare interioară a mașinii și compartiment port-objete
12 – 13
10
Bloc siguranțe principal
Sistem HI-FI BOSE
9
25
Deasupra blocului siguranțe principal
Descriere
Siguranță
Amperaj [A]
Poziție
Ștergător parbriz față, spălător parbriz față / Ștergător parbriz spate / senzor ploaie (opțional)
10
20
69
Claxon
11
20
69
Cutie GSM pentru Connect / Navigator – sistem de alertă electronică
13
10
69
Geamuri electrice față
5
30
69
Geam spate stânga electric
4
20
71
Geam spate dreapta electric
5
20
71
Sistem închidere uși – iluminare portbagaj
3
20
69
Deschidere electrică portbagaj
7
30
71
Încălzire lunetă spate
15
30
69
Reglare oglinzi laterale
13
10
69
Dezghețare oglindă laterală
15
30
69
Brichetă / Senzor miros
9
15
69
Spălător faruri
1
20
72
Dispozitiv reglare faruri
4
10
69
Instrument de măsurare
12
10
69
Martor faruri de drum
2
10
69
Martor avertizare încălzire lunetă spate
15
30
69
Sistem audio / priză diagnostic
12
10
69
Sistem de alertă electronică
12
10
69
Priză electrică suplimentară în portbagaj (versiuni Sportwagon)
10
20
71
Telecomandă
13
10
69
Control iluminare / lumini de stop
3
10
71
Iluminare spate controlată de lumini laterale
6
10
71
Încălzire scaun / Trapă / Reglare electrică scaun
8
30
71
Sistem airbag
2 (*)
10 (*)
71
Sistem antiblocare roți (ABS)
9
60
68
11 (*)
10 (*)
71
Sistem Alfa Romeo CODE
13
7,5
71
Sistem control climat
9
15
69
Ventilator radiator motor:
Prima viteză:
– Versiuni T.SPARK și JTS
6
50
68
– versiuni diesel
6
60
68
– Versiuni 2,5 V6 24 V.
6
40
68
A doua viteză
– Versiuni T.SPARK și JTS
7
30
68
– versiuni diesel
7
40
68
– Versiuni 2,5 V6 24 V.
7
40
68
Ventilator habitaclu (versiuni benzină)
1
40
68
Ventilator habitaclu (versiuni diesel)
4
40
68
Sistem electronic de aprindere și injecție
13
7,5
71
14
15
71
15
15
71
5
30
68
Șuruburi încălzitoare și rezistențe filtru ulei combustibil (versiuni Diesel)
8
70
68
Încălzitor ulei combustibil (versiuni JTD, JTD 16V Multijet)
H.
25
74
Servicii dezactivate la pornire
1
7,5
71
Alimentare cu baterie sistem Alfa Romeo CODE / Injecție
12
7,5
71
(+15) alimentare de serviciu controlată de cheie (întrerupător aprindere)
2
30
68
Alimentare generală de serviciu (versiuni benzină)
4
80
68
Alimentare generală de serviciu (versiuni diesel)
1
80
68
Performanță generală a serviciilor
3
70
68
Încălzitor suplimentar (doar versiune cu motor Diesel)
10
70
68
Alimentare pompă ulei (doar versiuni Selespeed)
10
30
68
Cutie Selespeed (versiune 2.0 JTS)
7
30
68
8
20
68
Cutie automată (versiune 2.5 V6 24 V)
7
40
68
8
20
68
