Alfa Romeo 156 Crosswagon (2004-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 156 Crosswagon (2004-2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Alfa Romeo 156 Crosswagon – schema siguranței
Anul producției: 2004, 2005, 2006, 2007, 2008.
Siguranță brichetă – (cutia de siguranțe în habitaclu, siguranță nr. 15/15A)
Cutia de siguranțe în habitaclu.
Poziția cutiei de siguranțe
Pentru a accesa, îndepărtați panoul slăbind cârligele în direcția săgeții de mai jos și deblocați șurubul.

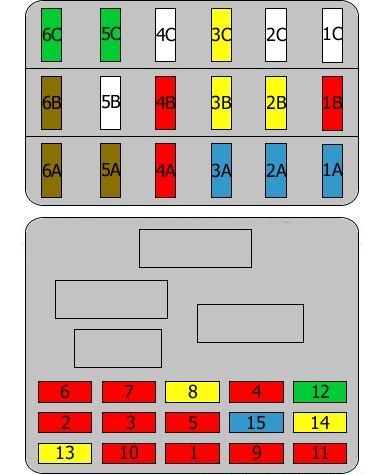

Schema cutiei de siguranțe
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 10 A | Lumini de mers înapoi;Comutator pedala frână;
Indicator(i) de serviciu; Motor ștergător parbriz; Radio; Sistem alarmă; Senzor parcare; Telefon; Sistem antiblocare roți (ABS); Afișaj multifuncțional; Cutie automată. |
| 2 | 10 A | Lumini de poziție;Lumini de mers înapoi;
Far proiectoare ceață stânga; Lumini de urgență. |
| 3 | 10 A | Lumini de poziție;Lumini de mers înapoi;
Far proiectoare ceață dreapta; Lumini de urgență. |
| 4 | 10 A | Sistem airbag;Faruri de întâlnire dreapta. |
| 5 | 10 A | Faruri de întâlnire stânga;Sistem airbag;
Proiectoare de ceață. |
| 6 | 10 A | Fascicul principal dreapta |
| 7 | 10 A | Fascicul principal stânga |
| 8 | 20A | Far suplimentar(i);Închidere centralizată. |
| 9 | 10 A | Lumini de urgență |
| 10 | 10 A | Far poziție față stânga;Alarmă;
Radio; Conector diagnostic. |
| 11 | 10 A | Far poziție față dreapta;Releu claxon. |
| 12 | 30A | Modul control integrat |
| 13 | 20A | Releu claxon |
| 14 | 20A | Comutatoare pe coloana volanului;Spălător faruri. |
| 15 | 15A | Brichetă;Compresor. |
| 1A | 15A | Releu far proiectoare ceață |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 2A | 15A | Pompă combustibil |
| 3A | 15A | Gestionare motor |
| 4A | 10 A | Comandă cod gestionare motor |
| 5A | 7,5A | Comandă cod |
| 6A | 7,5A | Comutator pedala frână |
| 1B | 10 A | Comutatoare coloana volan |
| 2B | 20A | Controler ușă spate dreapta |
| 3B | 20A | Controler ușă spate stânga |
| 4B | 10 A | Lumini de urgență |
| 5B | ||
| 6B | 7,5A | Control climatizare; Iluminare compartiment torpedou. |
| 1C | ||
| 2C | ||
| 3C | 20A | Punct de alimentare spate |
| 4C | ||
| 5C | 30A | Scaune încălzite trapă |
| 6C | 30A | Unitate control blocare portbagaj |
Cutia de relee în habitaclul Alfa Romeo Crosswagon.
Releu R1 – Pulverizator/ștergător parbriz
Releu R2 – Releu
semnal acustic Releu R3 – Releu lunetă încălzită
Cutia principală de siguranțe în compartiment motor.
| Nr | Ampere [A] | Descriere |
|---|---|---|
| A | 80A | Cutia de siguranțe în habitaclu, siguranță 9 |
| b | 80A | Alimentator |
| C | 70A | Cutia de siguranțe și releu în habitaclu |
| D | 40A | Climatizare |
| mi | 30A | Gestionarea motorului |
| F | 40A | Ventilator răcire |
| g | 30A | Ventilator răcire |
| h | Bujiile de încălzire |

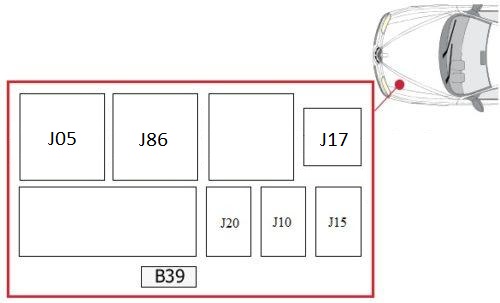

Cutia de relee în compartiment motor.
Siguranță B39 – Releu de încălzire combustibil (25,0 A)
Releu J05 – Releu al inhibitorului de pornire
Releu J10 – Releu al injecției de combustibil
Releu J15 – Releu al pompei de combustibil, Releu suplimentar, pompă combustibil
Releu J17 – Releu de încălzire combustibil
Releu J20 –
Releu de climatizare J86 – Releu cutie automată sau neutilizat
Cutia de siguranțe în compartiment motor a Alfa Romeo Crosswagon.
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 40A | Ventilator răcire motor (Alfa Romeo Twin spark fără climatizare) |
| 2 | 40A | Ventilator răcire motor, altul |
| 3 | 30A | Funcții ale întrerupătorului de aprindere |
| 4 | 80A | Siguranță principală |
| 5 | 60A | Unitate control Sistem antiblocare roți (ABS) sau ESP |
| 6 | 40A | Ventilator |
| 7 | 30A | Gestionare motor |
| 8 | ||
| 9 | 70A | Bujii incandescente; Filtru combustibil încălzit. |
