Alfa Romeo Brera (2005-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Alfa Romeo Brera 2005-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo Brera (2005-2010) – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Alfa Romeo Brera (2005-2010) este siguranța F44 în cutia de siguranțe de pe bord.
Cutia de siguranțe de pe bord

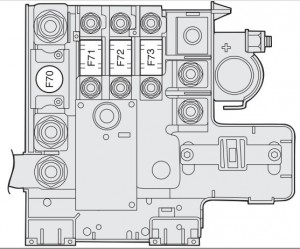

Cutia de siguranțe pe polul pozitiv al bateriei

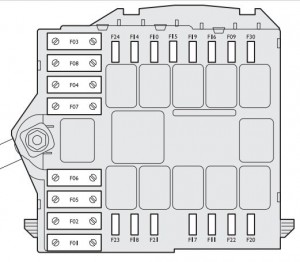

Cutia de siguranțe lângă baterie

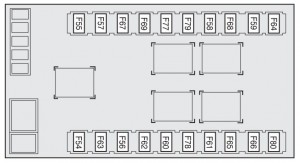

Cutia de siguranțe în portbagaj (partea stângă)
Tabel rezumat al siguranțelor
| Descriere | Nr | Amperaj [A] | Poziție |
| Faruri de întâlnire dreapta | F14 | 10 | Baterie |
| Faruri de întâlnire stânga | F15 | 10 | Baterie |
| Faruri de drum dreapta | F12 | 15 | Bord |
| Faruri de drum stânga | F13 | 15 | Bord |
| Proiectoare de ceață față | F30 | 15 | Baterie (pol pozitiv) |
| Far marșarier | F35 | 7,5 | Bord |
| Lumină de stop a treia | F37 | 10 | Bord |
| Far de cortizie față | F39 | 10 | Bord |
| Far de cortizie față | F49 | 7,5 | Bord |
| Semnalizatoare | F53 | 10 | Bord |
| Lumini de avarie | F53 | 10 | Bord |
| Descriere | Nr | Amperaj [A] | Poziție |
| Unitate de control compartiment motor | F70 (SIGURANȚĂ MAXI) | 150 | Cruscotto |
| Unitate de control pe cruscotto | F71 | 70 | Cruscotto |
| Încălzitor combustibil (versiuni diesel) | F73 | 60 | Cruscotto |
| Unitate de control aprindere | F01 (SIGURANȚĂ MAXI) | 70 | Baterie |
| Unitate de control pe cruscotto | F01 (SIGURANȚĂ MAXI) | 70 | Baterie |
| Ventilator sistem de climatizare | F02 (SIGURANȚĂ MAXI) | 40 | Baterie |
| Bloc electric al volanului | F03 (SIGURANȚĂ MAXI) | 20 | Baterie |
| Punct de ramificație frână (pompă) | F04 (SIGURANȚĂ MAXI) | 40 | Baterie |
| Punct de ramificație frână (electrovalvă) | F05 (SIGURANȚĂ MAXI) | 40 | Baterie |
| Ventilator radiator (viteză joasă) | F06 (SIGURANȚĂ MAXI) | 40 | Baterie |
| Ventilator radiator (viteză mare) | F07 (SIGURANȚĂ MAXI) | 40 | Baterie |
| Spălător faruri | F09 | 20 | Baterie |
| Claxon | F10 | 15 | Baterie |
| Servicii electronice suplimentare injector | F11 | 15 | Baterie |
| + INT pentru sistemul de injecție electronică | F 16 | 7,5 | Baterie |
| Servicii de bază injecție electronică | F17 | 10 | Baterie |
| Punct de ramificație control motor | F18 | 15 | Baterie |
| Compresor sistem de climatizare | F19 | 7,5 | Baterie |
| Încălzire lunetă spate | F20 | 20 | Baterie |
| Alimentare pompă combustibil | F21 | 20 | Baterie |
| Bobine de aprindere;Injectoare (benzină). | F22 | 15 | Baterie |
| Servicii de bază injecție electronică (Diesel) | F22 | 20 | Baterie |
| Alimentare sistem de amplificare și sistem de radionavigație | F23 | 15 | Baterie |
| Punct de ramificație computer de bord;Bobină releu spălător faruri. | F31 | 7,5 | Cruscotto |
| Ramificație ușă șofer;Ramificație ușă pasager;
Dispozitiv de aprindere. |
F32 | 15 | Cruscotto |
| Gol | F33 | – | Cruscotto |
| Gol | F34 | – | Cruscotto |
| Senzor și măsurător debit apă în filtru motorină | F35 | 7,5 | Cruscotto |
| Comutator lumini frână;Panou de control pe consola centrală. | F35 | 7,5 | Cruscotto |
| Regulator de viteză | F35 | 7,5 | Cruscotto |
| Senzor AQS | F35 | 7,5 | Cruscotto |
| Gol | F36 | – | Cruscotto |
| Punct de ramificație bord | F37 | 10 | Cruscotto |
| Controler faruri față;Alimentare controler faruri cu gaz (Bixenon). | F37 | 10 | Cruscotto |
| Acționator blocare și deblocare portbagaj | F38 | 15 | Cruscotto |
| La punctul de diagnoză EOBD | F39 | 10 | Cruscotto |
| Unitate de control TPMS | F39 | 10 | Cruscotto |
| Programare telefon mobil | F39 | 10 | Cruscotto |
| Unitate de control sistem alarmă | F39 | 10 | Cruscotto |
| Sistem control climatizare | F39 | 10 | Cruscotto |
| Geam spate încălzit | F40 | 30 | Cruscotto |
| Dispozitiv dezghețare duze pulverizare faruri | F41 | 7,5 | Cruscotto |
| Dispozitiv dezghețare oglindă încălzită | F41 | 7,5 | Cruscotto |
| Alimentare punct ramificație frână (Sistem antiblocare roți (ABS) / VDC) – Punct ramificație unghi direcție – Senzor înclinare | F42 | 7,5 | Cruscotto |
| Perie și pulverizator geam față | F43 | 30 | Cruscotto |
| Brichetă pe consola centrală | F44 | 10 | Cruscotto |
| Sistem radionavigație | F49 | 7,5 | Cruscotto |
| Unitate control senzor ploaie | F49 | 7,5 | Cruscotto |
| Punct ramificație volan | F49 | 7,5 | Cruscotto |
| Panou butoane control | F49 | 7,5 | Cruscotto |
| Punct ramificație senzor parcare | F49 | 7,5 | Cruscotto |
| Consolă centrală controlează lumini | F49 | 7,5 | Cruscotto |
| Control scaun | F49 | 7,5 | Cruscotto |
| Geamuri față | F49 | 7,5 | Cruscotto |
| Programare telefon mobil | F49 | 7,5 | Cruscotto |
| Buton START / STOP | F49 | 7,5 | Cruscotto |
| Sistem airbag | F50 | 7,5 | Cruscotto |
| Unitate control TPMS | F51 | 7,5 | Cruscotto |
| Setare preliminară sistem audio | F51 | 7,5 | Cruscotto |
| Punct ramificație bord | F53 | 10 | Cruscotto |
| Amplificator sistem audio cu procesor DSP | F54 | 30 | Bagagliaio |
| + 30 amplificatoare audio HI-FI | F54 | 30 | Bagagliaio |
| Control mișcare scaun stânga | F56 | 25 | Bagagliaio |
| Încălzire scaun stânga | F57 | 7,5 | Bagagliaio |
| Control mișcare scaun dreapta | F60 | 25 | Bagagliaio |
| Gol | F61 | – | Bagagliaio |
| Încălzire scaun dreapta | F67 | 7,5 | Bagagliaio |
| Gol | F58 | – | Bagagliaio |
| Gol | F59 | – | Bagagliaio |
| Pompă hidraulică superioară | F62 | 30 | Bagagliaio |
| Unitate control superioară și valve electromagnetice | F63 | 20 | Bagagliaio |
| Gol | F64 | – | Bagagliaio |
| Gol | F66 | – | Bagagliaio |
| Gol | F68 | – | Bagagliaio |
| Gol | F69 | – | Bagagliaio |
| Gol | F77 | – | Bagagliaio |
| Alimentare geam stânga | F78 | 30 | Bagagliaio |
| Gol | F79 | – | Bagagliaio |
| Alimentare geam dreapta | F80 | 30 | Bagagliaio |
