Alfa Romeo 166 (1999-2003) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 166 (1999-2003), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).

Alfa Romeo 166 – schema siguranței

Anul producției: 1999, 2000, 2001, 2002, 2003.

Siguranță brichetă Alfa Romeo 166 – (schema siguranței în compartiment motor (înainte de 2003), siguranță nr. 11/25A).

Siguranță brichetă Alfa Romeo 166 – (schema siguranței în partea pasagerului, siguranțe nr. 7/10A și siguranțe nr. 19/25A)

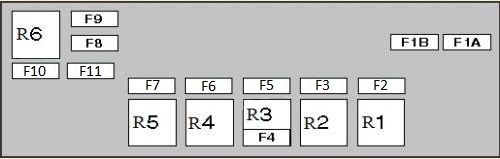

Schema siguranței în compartiment motor

Schema siguranței

Nr	Ampere [A]	Descriere
1A	60A	Schema siguranță/placă releu consolă (F4/F8/F10-F12/F15/F17-F20)
1B	30A	Tensiune de alimentare a circuitelor auxiliare de aprindere
2	30A	Electrovalvă de reglare a puterii compresor AC
3	10 A	Modul control Sistem antiblocare roți (ABS)
4	5A	Cutie automată (AT)
5	15A	Încălzitor combustibil – Diesel
6	15A	Modul control motor (ECM) (2,0TS)
7	15A	Modul control motor (ECM) (benzină)
8	30A	Demaror
9	30A	Modul control motor (ECM)
10	30A	Încălzitor auxiliar – (Diesel)
11	25A	Siguranță presostat auxiliar;Brichetă
R1		Releu motor ventilator aer condiționat și încălzitor
R2		Releu motor demaror
R3		Releu încălzitor combustibil – (Diesel)
R4		Releu control motor (EC)
R5		Releu pompă combustibil (FP)
R6		Releu încălzitor auxiliar – Diesel (dacă este prezent)

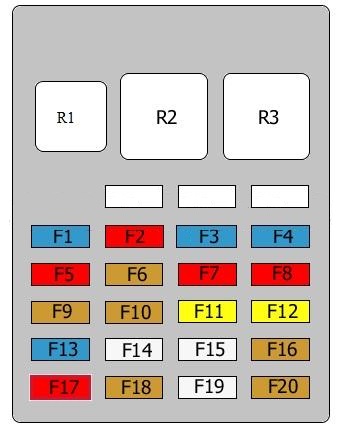

Schema cutiei de siguranțe în partea pasagerului Alfa Romeo 166

Poziția siguranței

Siguranțele dispozitivelor principale se găsesc în unitatea de control sub bord, în partea stângă a coloanei volanului.
Accesul se obține slăbind maneta și coborând panoul.
Simbolurile grafice care evidențiază elementul electric principal corespunzător fiecărei siguranțe sunt indicate pe eticheta de pe peretele interior al panoului.

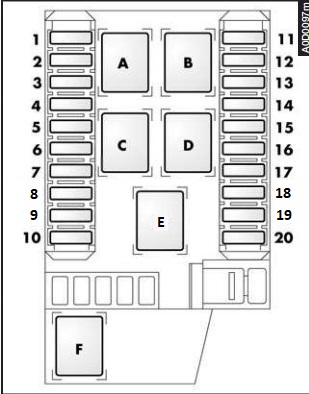

Schema cutiei de siguranțe

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	15A	Semnal lumină de stop;Lumină de stop; Unitate de control IGE; Panou instrumente; Semnalizatoare; Comutator faruri.
2	10 A	Sistem airbag lateral
3	15A	Pompă combustibil
4	15A	Radio
5	10 A	Oglinzi electrice încălzite;Cruise control; Controler de siguranță; Afișaj levier cutie (Cutie automată); Releu compresor climatizare; Iluminare bord; Dimmer; Ușă deschisă.
6	5A	Releu ventilator climatizare
7	10 A	Siguranță accesorii față;Brichetă; Sistem control integrat (ICS).
8	10 A	Lumini de avarie;Unitate control semnalizatoare.
9	5A	Oglindă retrovizoare electrocromatică;Senzor ploaie; Sistem taxare; Releu scaune încălzite; Unitate control geamuri electrice față; Unitate control geamuri electrice spate; Climatizare; Bloc cutie geamuri electrice spate.
10	5A	Unitate control CAE (Cutie automată)
11	20A	Unitate control IGE

Nr	Ampere [A]	Descriere
12	20A	Spălător faruri
13	15A	Trapă;Dispozitiv electrocromatic de dezactivare a oglinzii retrovizoare (marșarier).
14	25A	Spălător și ștergător parbriz față
15	25A	Geamuri electrice față
16	5A	Imobilizator;Unitate control motor.
17	10 A	Afișaj levier cutie de viteze (Cutie automată);Iluminare interior; Iluminare plafon în uși; Iluminare compartiment torpedou; Iluminare portbagaj; Dimmer; Unitate control climatizare; Unitate control dispozitive de siguranță; Receptor telecomandă; Conector diagnostic.
18	5A	Panou control;Sistem control integrat (ICS); Telefon.
19	25A	Închidere centralizată;Siguranță presată accesorii spate; Brichetă.
20	5A	Imobilizator
R1		Comutator releu evacuare
R2		Releu lumini de avarie
R3		Spălător faruri/releu intermitent

Siguranțe și relee în portbagaj Alfa Romeo 166

Siguranțele și releele plasate pe partea dreaptă a portbagajului sunt amplasate într-o cutia de siguranțe închisă cu un capac. Pentru a deschide capacul, rotiți maneta.

Schema siguranței

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	30A	Încălzirea lunetei spate
2	7,5A	Dezaburire oglinzi exterioare
3	20A	Unitate control BI – Geam electric față dreapta; Geam față dreapta (unitate control ABI).
4		Setări implicite
5	30A	Reglaj electric scaun față dreapta
6	30A	Reglaj electric scaun față stânga
7	15A	Încălzirea parbrizului
8	10 A	Încălzirea scaunului față dreapta
9	10 A	Încălzirea scaunului față stânga

Nr	Ampere [A]	Descriere
10	20A	Trapă electrică
11		Setări implicite
12	10 A	Semnalizator; Sistem de alarmă (modul control); Setare implicită remorcă.
13	10 A	Încălzitor suplimentar (versiuni JTD)
14	20A	Modul control ABI – geam electric spate stângaGeam electric spate stânga (modul control ABI)
15	10 A	Martor control oglindă exterioară; Martor control încălzire scaun; Parasolar; Sistem de alarmă (modul control); Oglindă retrovizoare electrocrómatică; Senzori parcare (modul control); Geamuri electrice (martor avertizare BLOCARE control șofer); Senzor ploaie; Receptor telecomandă.
16	20A	Siguranță presofuzibilă spate;
17	20A	Modul control ABI – geam electric spate dreaptaGeam electric spate dreapta (modul control ABI)
18	20A	Modul control ABI – geam electric față stângaGeam electric față stânga (modul control ABI)
19	20A	Modul control ABI – Închidere centralizată; Închidere centralizată (modul control ABI).
20	25A	Amplificator audio

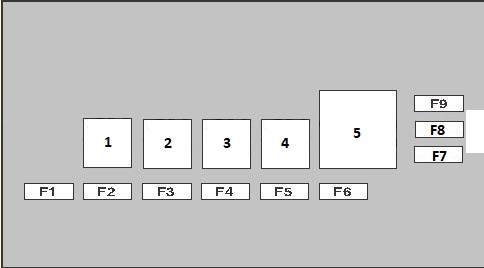

Siguranțe și relee în portbagaj Alfa Romeo 166

Schema cutiei de siguranțe

Nr	Ampere [A]	Descriere
F1	40A	Geam spate încălzit
F2	10 A	Oglinzi laterale încălzite
F3	20A	Actuator de deblocare capac portbagaj
F4	25A	Deblocare ușă alimentare combustibil
F5	20A	Încălzire scaun
F6	15A	Siguranță remorcă
F7	30A	Scaun electric dreapta
F8	25A	Geamuri electrice (spate)
F9	30A	Scaun electric stânga
R1		Releu încălzire geam spate
R2		Releu deblocare capac portbagaj
R3		Releu ușă alimentare combustibil
R4		Releu încălzire scaun
R5		Releu temporizat lampă zonă încărcare
