Alfa Romeo GT (2004-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Alfa Romeo GT 2004-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Alfa Romeo GT (2004-2010) – schema bloc siguranțe
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Alfa Romeo GT (2004-2010) este siguranța F44 în blocul siguranțe de pe bord.

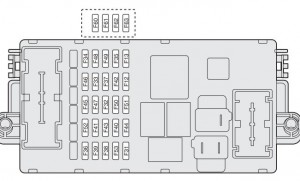

Bloc siguranțe pe bord

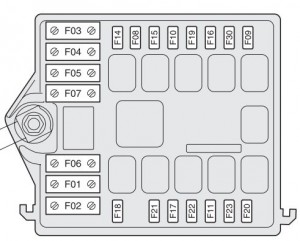

Bloc siguranțe lângă bateria
Bloc siguranțe pe polul pozitiv al bateriei
Tabel sumar al siguranțelor
| Lumini | Poziție | Siguranță | Amperi [A] |
| Martor avertizare | Bord | F53 | 10 |
| Faruri de întâlnire dreapta | Bord | F12 | 10 |
| Faruri de întâlnire stânga | Bord | F13 | 10 |
| Faruri de drum dreapta | Baterie | F14 | 10 |
| Faruri de drum stânga | Baterie | F15 | 15 |
| Proiectoare de ceață | Baterie | F30 | 15 |
| Martor frână | Bord | F37 | 10 |
| Martor marșarier | Bord | F35 | 7,5 |
| +30 semnalizatoare | Bord | F53 | 10 |
| Descriere | Poziție | Siguranță | Amperi [A] |
| Pompă cutie automată Selespeed | Baterie (pol pozitiv) | F03 (SIGURANȚĂ MAXI) | 30 |
| Încălzitor suplimentar | Baterie (pol pozitiv) | F03 (SIGURANȚĂ MAXI) | 30 |
| Dispozitiv de reglare a farurilor | Bord | F13 | 10 |
| Sistem de control climatic | Bord | F31 | 7,5 |
| Sistem de control climatic | Bord | F39 | 15 |
| Compresor aer condiționat | Baterie | F1 | 7,5 |
| Bobine releu încălzitor | Bord | F31 | 7,5 |
| Cheie +30 | Bord | F32 | 15 |
| Cutie automată Selespeed | Baterie | F11 | 15 |
| Cutie automată Selespeed | Bord | F51 | 7,5 |
| Radio | Bord | F39 | 15 |
| Navigator | Bord | F39 | 15 |
| Încălzire lunetă spate | Bord | F40 | 30 |
| Parbriz – spălător parbriz spate (pompă) | Bord | F43 | 30 |
| Brichetă | Bord | F44 | 20 |
| Scaune încălzite electric | Bord | F45 | 15 |
| Oglinzi laterale încălzite – duze încălzite | Bord | F51 | 7,5 |
| Regulator de viteză | Bord | F35 | 7,5 |
| Închidere centralizată | Bord | F38 | 20 |
| Spălător faruri | Baterie | F5 | 20 |
| Servicii + 30 | Bord | F39 | 15 |
| Servicii de bază (injecție electronică) | Baterie | F8 | 7,5 |
| Servicii suplimentare (injecție electronică) | Baterie | F9 | 15 |
| Servicii suplimentare | Bord | F49 | 7,5 |
| Senzori volumetrici | Bord | F39 | 15 |
| Senzor sistem ESP | Bord | F42 | 7,5 |
| Senzor unghi de viraj | Bord | F42 | 7,5 |
| La conectorul diagnostic EOBD | Bord | F39 | 15 |
| Alimentare pentru telefon mobil | Bord | F39 | 15 |
| Alimentare modul control ușă partea șoferului | Bord | F47 | 20 |
| Alimentare modul control ușă partea pasagerului | Bord | F48 | 20 |
| Verifică iluminarea | Cruscotto | F49 | 7,5 |
| Sistemul de climatizare controlează iluminarea | Cruscotto | F35 | 7,5 |
| Cruscotto instrumente | Cruscotto | F37 | 10 |
| Cruscotto instrumente | Cruscotto | F53 | 10 |
| Modul control ușa șoferului | Cruscotto | F39 | 15 |
| Modul control ABS | Cruscotto | F42 | 7,5 |
| Modul control ABS | Baterie (pol pozitiv) | F04 (SIGURANȚĂ MAXI) | 50 |
| Panou control pe cruscotto | Baterie (pol pozitiv) | F02 (SIGURANȚĂ MAXI) | 50 |
| Modul control sistem airbag | Cruscotto | F50 | 7,5 |
| Modul control injecție electronică +30 | Baterie | F18 | 7,5 |
| Panou control motor (versiuni pe benzină) | Baterie (pol pozitiv) | F70 (MEGA-SIGURANȚĂ) | 125 |
| Modul control pe cruscotto | Baterie (pol pozitiv) | F71 (SIGURANȚĂ MAXI) | 70 |
| Modul control remorcă | Cruscotto | F36 | 10 |
| Ventilator climatizare | Baterie (pol pozitiv) | F05 (SIGURANȚĂ MAXI) | 40 |
| Ventilator radiator (prima viteză – versiuni pe benzină) | Baterie (pol pozitiv) | F06 (SIGURANȚĂ MAXI) | 40 |
| Ventilator radiator (a doua viteză – versiuni pe benzină) | Baterie (pol pozitiv) | F07 (SIGURANȚĂ MAXI) | 40 |
| Claxon | Baterie (pol pozitiv) | F10 | 15 |
| Pompă combustibil | Baterie | F21 | 15 |
| Injectoare (versiuni pe benzină) | Baterie | F22 | 15 |
| Bobine de aprindere | Baterie | F21 | 15 |
| Bloc electric hayon spate | Cruscotto | F60 (*) | 25 |
| Sistem injecție electronică | Baterie | F 16 | 7,5 |
| Sistem Bose | Cruscotto | F61 (*) | 15 |
| Sistem Bose | Cruscotto | F62 (*) | 15 |
| Încălzitor suplimentar | Baterie | F08 | 30 |
| Cheie aprindere | Baterie (pol pozitiv) | F72 (SIGURANȚĂ MAXI) | 30 |
| Încălzire bujii (versiuni JTD) | Baterie | F01 (SIGURANȚĂ MAXI) | 50 |
| Filtru ulei încălzit (versiuni JTD) | Baterie | F20 | 20 |
| Panou control motor (versiuni JTD) | Baterie (pol pozitiv) | F70 (MEGA-SIGURANȚĂ) | 150 |
| Ventilator radiator (prima viteză – versiuni JTD) | Baterie | F06 (SIGURANȚĂ MAXI) | 40 |
| Ventilator radiator (a doua viteză – versiuni JTD) | Baterie | F07 (SIGURANȚĂ MAXI) | 60 |
| Injectoare (versiuni JTD) | Baterie | F22 | 20 |
(*) Siguranță în spatele panoului de control pe bord pe suport suplimentar
