Alfa Romeo 166 restyling (2003-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 166 restyling (2003-2007), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo 166 restyling (2003-2007) – schema compartiment motor
Anul producției: 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Alfa Romeo 166 FL (2003-2007) este siguranța 7 în bloc siguranțe.

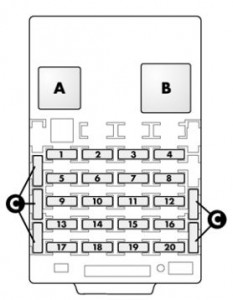

Siguranțe și relee în unitatea de control
Siguranțele dispozitivelor principale se află în unitatea de control sub bord, pe partea stângă a coloanei volanului.
Siguranțe și relee în compartiment motor
| Nr | Descriere |
| A | Faruri de întâlnire |
| B | Ventilator climatizare |
| C | Claxon |
| D | Far față proiectoare de ceață |
| E | Versiuni pe benzină (ventilator simplu): radiator motor (viteză mare) |
| Versiuni JTD (cu doi ventilatoare): radiator motor (viteză mare). | |
| F | Compresor climatizare |
| H | Versiuni pe benzină: radiator motor (viteză mică). |
| Versiuni JTD (cu doi ventilatoare): radiator motor (viteză mare). | |
| L | . Pompă combustibil |
| M | Releu principal electronic al injecției |
| N | Demaror |
| P | Încălzire filtru motorină (versiuni JTD). |
| Versiuni JTD (cu doi ventilatoare): radiator motor (viteză mică). |

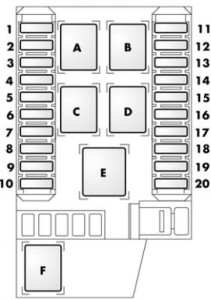

Siguranțe și relee în portbagaj
| Nr | Descriere |
| A | Actuator de amestecare a aerului;Climatizare;
Control încălzitor suplimentar (versiuni JTD). |
| B | Releu încălzire lunetă spate |
| C | Control încălzire scaun;Oglindă retrovizoare electrocromatică;
Parasolar; Senzor de ploaie; Unitate de control a senzorului de parcare; Lampă de control a oglinzii laterale; Receptor telecomandă; Unitate de control a sistemului de alertă; Control geamuri partea șoferului lampă de avertizare LOCK. |
| D | Încălzire geam față;Dezghețare oglinzi exterioare. |
| E | Încălzire scaune față;Priză curent spate;
Reglaj electric scaune față; Trapă electrică. |
| F | Semnalizatoare;Setare preliminară remorcă. |
Rezumatul cutiei de siguranțe
| Iluminare exterioară | Nr | Amp [A] | Poziție |
| Lumină de stop (întrerupător) | 9 | 5 | 86 |
| 1 | 15 | 86 | |
| Semnalizator | 12 | 10 | 93 |
| Iluminare exterioară (control) | 5 | 10 | 86 |
| Proiectoare de ceață față | 16 | 15 | 89 |
| Faruri și senzor de poziție faruri (faruri cu gaz) | 6 | 7,5 | 86 |
| Unitate de control IGE: | |||
| – întrerupător lumină de stop | 1 | 15 | 86 |
| – lumină de stop | 9 | 5 | 86 |
| – Far | 11 | 15 | 86 |
| – lumini de poziție stânga | 17 | 10 | 86 |
| – grupuri optice spate | 15 | 10 | 86 |
| – lumini de poziție dreapta | 8 | 10 | 86 |
| Faruri de întâlnire stânga | 12 | 15 | 89 |
| Lumini de mers înapoi (doar versiuni cu cutie manuală) | 13 | 10 | 86 |
| Faruri de întâlnire dreapta | 10 | 15 | 89 |
| Iluminare interioară | Nr | Amp [A] | Poziție |
| Reglaj iluminare bord | 5 | 10 | 86 |
| Lampă control oglindă laterală | 15 | 10 | 93 |
| Iluminare compartiment torpedou | 5 | 10 | 86 |
| Indicator încălzire scaun | 15 | 10 | 93 |
| Iluminare parasolar | 15 | 10 | 93 |
| Sistem/componentă | Nr | Amp [A] | Poziție |
| Unitate de control ABI | 13 | 10 | 86 |
| Unitate de control ABI -Închidere centralizată | 19 | 20 | 93 |
| Unitate de control ABI -Geam față stânga | 18 | 20 | 93 |
| Unitate de control ABI -Geam față dreapta | 3 | 20 | 93 |
| Unitate de control ABI -Geam spate stânga | 14 | 20 | 93 |
| Unitate de control ABI -Geam spate dreapta electric | 17 | 20 | 93 |
| Unitate de control ABS | 9 | 5 | 86 |
| 7 | 40 | 89 | |
| 3 | 40 | 89 | |
| Încălzitor suplimentar (versiuni JTD) | 17 | 20 | 89 |
| 13 | 10 | 93 | |
| Sistem de alertă (unitate de control) | 12 | 10 | 93 |
| 15 | 10 | 93 | |
| Sistem coduri Alfa Romeo | 20 | 5 | 86 |
| 16 | 5 | 86 | |
| Telefon mobil (căști) | 18 | 5 | 86 |
| 5 | 10 | 86 | |
| Închidere centralizată (unitate de control ABI) | 19 | 20 | 93 |
| Brichetă | 7 | 20 | 86 |
| Ventilator climatizare | 2 | 30 | 89 |
| Unitate de control climat | 19 | 5 | 86 |
| Compresor climatizare | 13 | 7,5 | 89 |
| Cruise control | 5 | 10 | 86 |
| Încălzire filtru motorină (versiuni JTD) | 23 | 30 | 89 |
| 5 | 40 | 89 | |
| Dezghețare oglinzi exterioare | 2 | 7,5 | 93 |
| Oglindă retrovizoare electrocromatică | 15 | 10 | 93 |
| Unitate de control electronică injecție | 20 | 10 | 89 |
| 21 | 15 | 89 | |
| 22 | 20 | 89 | |
| Sistem injecție electronică | 16 | 5 | 86 |
| Unitate de control motor | 18 | 7,5 | 89 |
| Controler răcire motor | 16 | 5 | 86 |
| Ventilator radiator motor | 4 | 60 | 89 |
| Ventilator radiator motor | 5 | 40 | 89 |
| Sistem EOBD (priză) | 18 | 5 | 86 |
| Geam față stânga (unitate control ABI) | 18 | 20 | 93 |
| Geam față dreapta RH (unitate control ABI) | 3 | 20 | 93 |
| Reglaj electric scaun față LH | 6 | 30 | 93 |
| Reglaj electric scaun față dreapta | 5 | 30 | 93 |
| Încălzire scaun față stânga | 9 | 10 | 93 |
| Încălzire scaun față dreapta | 8 | 10 | 93 |
| Pompă combustibil | 19 | 15 | 89 |
| Bobină releu pompă combustibil (compartiment motor) | 16 | 5 | 86 |
| Bujiu de încălzire (versiuni JTD) | 8 | 60 | 89 |
| Duza faruri (intermitent) | 12 | 20 | 86 |
| Claxon | 11 | 15 | 89 |
| Sistem ICS | 5 | 10 | 86 |
| 6 | 7,5 | 86 | |
| 7 | 20 | 86 | |
| 18 | 5 | 86 | |
| Bord | 6 | 7,5 | 86 |
| 18 | 5 | 86 | |
| Navigator | 18 | 5 | 86 |
| Senzori parcare (unitate control) | 15 | 10 | 93 |
| Geamuri electrice (lampă control BLOC SIGURANȚE) | 15 | 10 | 93 |
| Trapă electrică | 10 | 20 | 93 |
| Setare preliminară | 4 | – | 93 |
| 11 | – | 93 | |
| Senzor ploaie | 15 | 10 | 93 |
| Priză curent spate | 16 | 20 | 93 |
| Geam spate stânga (unitate control ABI) | 14 | 20 | 93 |
| Geam electric spate dreapta (unitate control ABI) | 17 | 20 | 93 |
| Încălzire lunetă spate | 1 | 30 | 93 |
| Bobină releu T21, T22, T23 (portbagaj) | 3 | 5 | 86 |
| Bobină releu T24 (portbagaj) | 5 | 10 | 86 |
| Recepție telecomandă | 15 | 10 | 93 |
| Amplificator audio | 20 | 25 | 93 |
| Sistem audio | 4 | 15 | 86 |
| Elemente control sistem audio pe volan. | 5 | 10 | 86 |
| Demaror | 1 | 30 | 89 |
| Setare preliminară remorcă | 12 | 10 | 93 |
| Încălzire parbriz față | 7 | 15 | 93 |
| Ștergătoare parbriz | 14 | 25 | 86 |
