Alfa Romeo 145 (1994-2000) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 145 (1994-2000), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo 145 (1994-2000) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Siguranță brichetă (priză de alimentare) în Alfa Romeo 145 (1994-2000) este siguranța 6 în cutia de siguranțe.

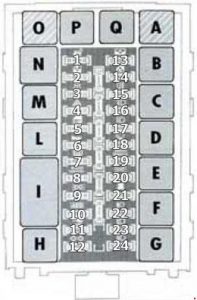

Cutia de siguranțe pe bord (tip 1)
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | 1) Dim-Dip |
| 30 | 2) Scaune încălzite | |
| 2 | 25 | Geamuri electrice față |
| 3 | 7,5 | 1) Semnalizator, geamuri electrice față, control compresor, temporizator motor ventilator, control deschidere portbagaj |
| 20 | 2) Ceas, iluminare interioară plafon, bord, telecomandă cu blocare uși, radio, radiotelefon | |
| 20 | 3) Lumini interioare plafon și iluminare portbagaj, ceas, receptor radio, buton de deblocare portbagaj, compresor climatizare | |
| 4 | 10 | Lumini de avarie, dispozitiv antifurt |
| 5 | 20 | Dispozitiv blocare uși |
| 6 | 25 | 1) Claxon, Brichetă, lumină de stop, radio |
| 20 | 2) Faruri | |
| 7 | 30 | Geam spate încălzit, Lumină de avarie spate încălzită, Dezghețare oglindă |
| 8 | 15 | 1) Bord, pompă ștergător parbriz, lumini marșarier, airbag, reglare oglinzi laterale, ceas, panou control, sistem coduri Alfa Romeo, EGR |
| 15 | 2) Alimentare manetă, bord, panou control, deschidere portbagaj, parbriz, reglare oglinzi laterale, airbag, recirculare aer, control compresor, EGR (TD), Sistem antiblocare roți (ABS), radiotelefon, modul control suplimentar încălzire (JTD) | |
| 15 | 3) lumini de stop, lumini de stop suplimentare (3 ° oprire), lumină marșarier, lumină stop remorcă, ștergător spate, contoare, vezi panou, martor încărcare generator, martor presiune joasă ulei, iluminare comenzi | |
| 9 | 10 | 1) Lumină poziție spate dreapta, Iluminare plăcuță stânga, Lumină laterală față stânga, Lumină avarie lumină laterală, Iluminare cluster, Iluminare control |
| 10 | 2) Lumină laterală față dreapta și lumină avarie aferentă, Lumină laterală spate stânga, Iluminare plăcuță dreapta, Lumină laterală stânga remorcă, Bord, Control iluminare | |
| 10 | 10 | 1) ceas, iluminare interioară, bord, telecomandă încuietoare uși |
| 10 | 2) sistem ABS | |
| 11 | 30 | 1) Scaune încălzite |
| 7,5 | 2) Motor ventilator, modul control CODE, adică modul control, adică modul control (JTD), modul control compresor (TD) | |
| 7,5 | 3) Sistem Alfa Romeo Code (motoare T.SPARK), ventilator radiator motor, sistem injecție | |
| 12 | 30 | 1) Motor ventilator (Boxer) |
| 7,5 | 2) Blocare uși și releu alarmă, alimentare TELEPASS | |
| 7,5 | 3) Semnalizatoare | |
| 13 | 30 | Trapă electrică |
| 14 | 25 | Geamuri electrice spate |
| 15 | 7,5 | 1) Acoperire spate proiectoare ceață (mașină și remorcă), martor avertizare acoperire ceață |
| 16 | 15 | Faruri de întâlnire dreapta |
| 17 | 15 | Faruri de întâlnire stânga, lumină avarie faruri de întâlnire |
| 18 | 20 | Ștergător parbriz, scaune încălzite |
| 19 | 25 | 1) Ștergător spate, unitate de control a compresorului (TD), ventilator radiator (TD și T.SPARK), scaune încălzite |
| 10 | 2) Brichetă | |
| 10 | 3) Iluminare compartiment portbagaj, geamuri electrice față, geamuri electrice spate, încălzire lunetă, reglaj oglinzi laterale, trapă, compresor aer condiționat, deconectare sarcină la pornire | |
| 20 | 10 | 1) Iluminare bord, iluminare control, lumină poziție spate stânga, iluminare plăcuță dreapta, lumină poziție față dreapta, lumină de urgență lumină laterală |
| 10 | 2) Brichetă, lumină laterală față stânga, lumină laterală spate dreapta, iluminare plăcuță stânga, lumină laterală dreapta remorcă, proiectoare de ceață și lumină de urgență aferentă, geamuri electrice față, geamuri electrice spate, reglaj oglinzi laterale, radio | |
| 21 | 20 | 1) Radiator, ventilator |
| 30 | 2) Radiator, ventilator | |
| 22 | 20 | Proiectoare de ceață, lumină de urgență a luminilor de ceață |
| 23 | 10 | 1) Faruri de întâlnire dreapta, dispozitiv reglare faruri |
| 10 | 2) Faruri de întâlnire stânga | |
| 24 | 10 | 1) Faruri de întâlnire stânga |
| 10 | 2) Faruri de întâlnire dreapta, dispozitiv reglare faruri | |
| Releu | ||
| a | Releu trapă | |
| b | Controler acoperire spate proiectoare de ceață | |
| c | 1) Releu acoperire spate proiectoare de ceață 2) Releu trapă |
|
| d | Releu faruri de drum | |
| e | Releu alimentare principală | |
| f | Releu proiectoare de ceață | |
| g | Releu faruri de întâlnire | |
| h | Releu încălzire lunetă | |
| i | Unitate control bloc încuietori | |
| j | Releu claxon | |
| M | Releu lumini laterale | |
| N | Funcționare intermitentă ștergătoare electronice parbriz | |
| O | – | |
| P. | 1) Releu activare DIM-DIP 2) Releu ventilator răcire motor |
|
| Q | 1) Releu ventilator răcire apă motor 2) Releu semnalizatoare / lumini de urgență |
|
| 1)… sau 2)… sau 3)… | ||

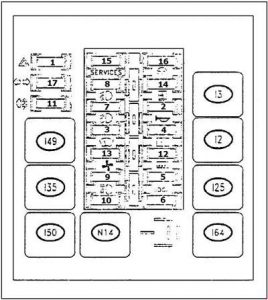

Cutia de siguranțe pe bord (tip 2)
| Număr | Amperi | Descriere |
| 1 | 10 | Lumini de avarie |
| 2 | 20 | Claxon, brichetă, lumină de stop, radio |
| 3 | 20 | Ștergător parbriz |
| 4 | 20 | Geam spate încălzit |
| 5 | 10 | Iluminare bord, controler, iluminare, lumini de poziție spate stânga, bară dreapta, lumină de poziție față dreapta, lumină de avarie lumină laterală |
| 6 | 10 | Lumină laterală spate dreapta, bară stânga fără bară, lumină laterală față stânga |
| 7 | 10 | Faruri de întâlnire dreapta |
| 8 | 10 | Faruri de întâlnire stânga |
| 9 | 10 | Faruri de drum dreapta |
| 10 | 10 | Faruri de drum stânga, lumină de avarie faruri de drum |
| 11 | 7,5 | Acoperire spate proiectoare de ceață, indicator avertizare acoperire proiectoare de ceață |
| 12 | 30 | Geam spate încălzit, indicator avertizare spate încălzit |
| 13 | 20 | Radiator, ventilator |
| 14 | 25 | Ventilator motor |
| 15 | 10 | Tablou de bord, pulverizator faruri, lumină marșarier, airbag, ceas, ventilator motor, CODICE ALFA ROMEO |
| 16 | 20 | Ceas, iluminare interioară, tablou de bord, încuietori uși |
| 17 | 7,5 | Semnalizatoare, control compresor, ceas ventilator motor, control trapă |
| Releu | ||
| I2 | Releu încălzire geam spate | |
| I3 | Releu claxon | |
| I25 | Releu acoperire spate proiectoare de ceață | |
| I35 | Releu alimentare principală | |
| I49 | Releu faruri de întâlnire | |
| I50 | Releu faruri de drum | |
| I64 | Releu lumini laterale | |
| N14 | Funcționare intermitentă a ștergătoarelor electronice parbriz | |

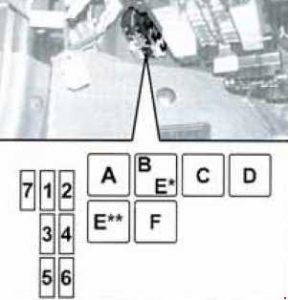

* – Poziție pentru motoare T.SPARK
** – Poziție pentru motor 1.9 JTD
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Compresor aer condiționat |
| 2 | 20 | Spray faruri |
| 3 | 30 | Geamuri electrice și sistem închidere uși |
| 4 | 10 | Sistem airbag, bord |
| 5 | 7,5 | Dezghețare oglinzi exterioare |
| 6 | 20 | Sistem alarmă |
| 7 | 7,5 | Sistem Alfa Romeo Code (motoare T.SPARK) |
| Releu | ||
| a | Ceas semnalizatoare | |
| b | Releu control încălzire motorină (doar 1,9 JTO) | |
| c | Releu spray faruri (opțional pentru versiuni / piețe, unde este aplicabil) | |
| d | Releu ridicare geam partea pasagerului | |
| e | Releu dispozitiv dezghețare oglinzi exterioare (opțional pentru versiuni / piețe, unde este aplicabil) | |
| f | Releu deschidere hayon spate (opțional pentru versiuni / piețe, unde este aplicabil) | |
Cutia de siguranțe din compartiment motor
T.SPARK
1.9 JTD
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Toate dispozitivele activate de cheia de aprindere în MAR nu funcționează |
| 2 | 40 | Ventilator radiator motor |
| 3 | 60 | Aproape toate circuitele electrice și componentele nu funcționează |
| 4 | 60 | Aproape toate circuitele electrice și componentele nu funcționează |
| 5 | 60 | Sistem antiblocare roți (ABS) |
| 6 | 30 | Sistem de injecție electronică cu aprindere (doar motoare pe benzină) |
| 7 | 70 | Încălzitor suplimentar (versiunea 1.9 JTD) pentru versiuni / piețe, unde este aplicabil |
| 8 | 60 | Bujii și rezistență filtru motorină (versiunea 1.9 JTD) |
Siguranțe suplimentare (T.SPARK)
| Număr | ZA | Descriere |
| 1 | 15 | Sistem de injecție |
| 2 | 15 | Sistem de injecție |
| Releu | ||
| a | Releu principal | |
| b | Pompă combustibil și releu de serviciu | |
| c | Releu compresor aer condiționat (opțional pentru versiuni / piețe, unde este aplicabil) | |
| d | Releu pentru activarea ventilatorului radiator 2 ° viteză | |
Siguranțe suplimentare (1,9 JTD)
Pentru motorul 1.9 JTD pe un suport special sub covor pe partea pasagerului, în corespondență cu controlerul de injecție, se află un ansamblu de siguranțe și relee.
| Număr | ZA | Descriere |
| 1 | 7,5 | Sistem Alfa Romeo Code |
| 2 | 7,5 | Sistem de injecție |
| Releu | ||
| a | Releu pompa combustibil | |
| b | Releu sistem de injecție | |
| Număr | ZA | Descriere |
| 1 | 40 | Ventilator radiator motor |
| Releu | ||
| a | Releu de activare ventilator radiator 2 ° viteză (versiune cu încălzitor) | |
| b | Releu de activare ventilator 1 ° viteză | |
| c | Releu de activare ventilator 2 ° viteză | |
| d | Releu compresor aer condiționat | |
Pentru versiuni / piețe, unde este cazul, pentru motorul 1.9 JTD următoarele relee pot fi găsite în corespondență cu farul drept:
– Releu suplimentar al încălzitorului compartimentului pasager 1 ° nivel
– Releu suplimentar al încălzitorului compartimentului pasager 2 ° nivel
– Comutator de siguranță suplimentar al încălzitorului,
De asemenea, doar pentru versiunile cu climatizare, în canalul ventilatorului motorului este prezent un comutator pentru ventilatorul motorului 2 ° viteză.
