În acest articol, vei găsi diagramele cutiei de siguranțe ale Alfa Romeo Stelvio 2017-2022, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Alfa Romeo Stelvio  – schema cutiei de siguranțe

Anul producției: 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Alfa Romeo Stelvio este siguranța F94 în cutia de siguranțe.

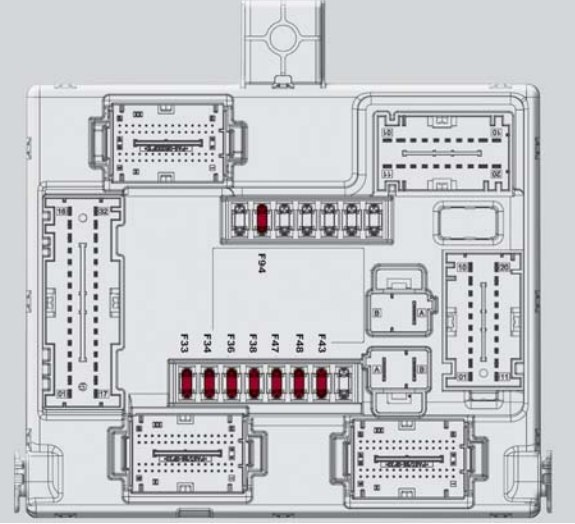

Unitate de control partea pasagerului

Poziția cutiei de siguranțe

Cutia de siguranțe se află sub suportul pentru picioare partea pasagerului.

Descriere	Nr	Amperaj [A]
Parbriz (partea șoferului)	F33	25
Parbriz (partea pasagerului)	F34	25
Alimentarea sistemului informativ și de divertisment, climatizare, alarmă, oglindă retrovizoare electrică pliabilă, sistem EOBD, port USB.	F36	15
Dispozitiv Safe Lock (deblocare ușă partea șoferului – dacă este prezent); Deblocare ușă; Închidere centralizată.	F38	20
Pompă spălător parbriz	F43	20
Geam electric spate stânga	F47	25
Geam spate dreapta	F48	25
Bobină încălzitor lunetă; Brichetă.	F94	15

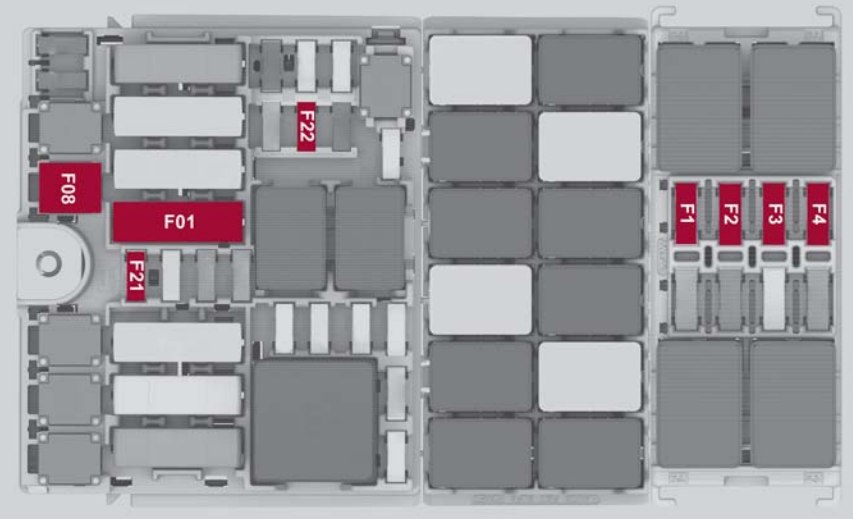

Atribuirea modulului de control al portbagajului

Poziția cutiei de siguranțe

Cutia de siguranțe se află pe partea dreaptă a portbagajului în spatele capacului lateral.

Descriere	Nr	Amperaj [A]
Modul receptor (TTM / TTEBM)	F01	40
Sistem audio	F08	30
I-Drive; Priză USB; AUX; Încărcător USB.	F21	10
Priză alimentare KL15 / 12V în portbagaj	F22	20
Alimentare controler iluminare remorcă (+30)	F1	20
Alimentare controler iluminare remorcă (+30)	F2	15
Priză remorcă (doar EMEA) (+30)	F3	10
Cârlig remorcare (+15)	F4	10

Schema cutiei de siguranțe și relee – Alfa Romeo Stelvio

Se referă la vehiculele produse în anii:

2020, 2021.

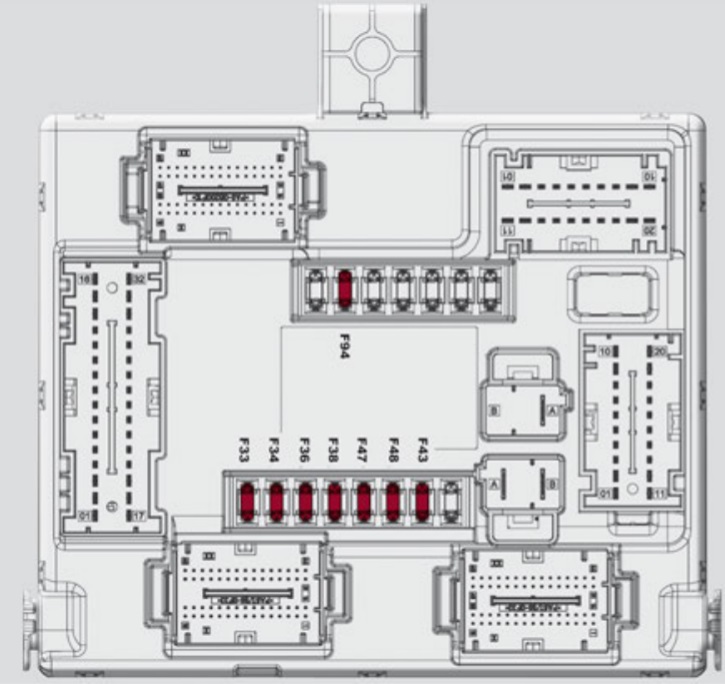

Cutia de siguranțe sub covoraș partea pasagerului

Număr	Descriere	Amperaj [A]
F33	Geam față (partea șoferului)	25
F34	Geam față (partea pasagerului)	25
F36	Alimentare sistem informativ și de divertisment, sistem de climatizare, alarmă; Alimentare încuietoare oglinzi exterioare; Sistem EOBD; Port USB.	15
F38	Dispozitiv Safe Lock (deblocare ușă partea șoferului – dacă este prezent); Deblocare uși; Închidere centralizată.	20
F43	Pompă ștergător față	20
F47	Geam electric spate stânga	25
F48	Geam electric spate dreapta	25
F94	Bobină încălzitor lunetă spate	15

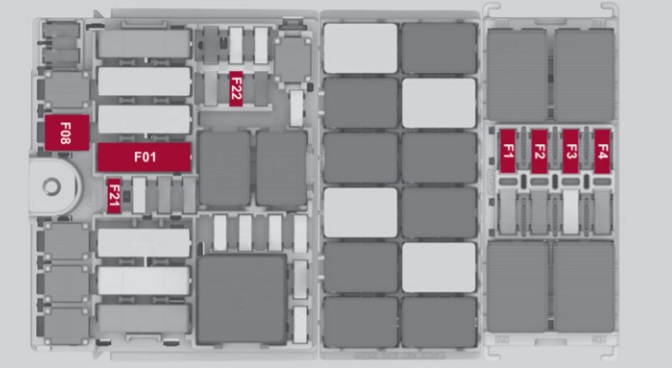

Cutia de siguranțe în portbagaj

Număr	Descriere	Amperaj [A]
F01	Modul receptor (TTM/TTEBM)	40
F08	Sistem Hi-Fi	30
F21	I-Drive; Priză USB; AUX; Încărcător USB.	10
F22	KL15/a Priză alimentare 12V în portbagaj	20
F1	Alimentare controler iluminare remorcă (+30)	20
F2	Alimentare controler iluminare remorcă (+30)	15
F3	Priză remorcă (doar EMEA) (+30)	10
F4	Cârlig remorcare (+15)	10

Schema cutiei de siguranțe și relee – Alfa Romeo Stelvio

Se referă la vehiculele produse în anii:

2022.

Cutia de siguranțe sub suportul pentru picioare partea pasagerului

Număr	Descriere	Amperaj [A]
F33	Geam față (partea șoferului)	25
F34	Geam față (partea pasagerului)	25
F36	Alimentare sistem informativ și de divertisment, sistem climatizare, alarmă; Alimentare pentru plierea oglinzilor exterioare; Sistem EOBD; Port USB.	15
F38	Dispozitiv Safe Lock (deblocare ușă partea șoferului – dacă este prezent); Deblocare uși; Închidere centralizată.	20
F43	Pompă ștergător față	20
F47	Geam electric spate stânga	25
F48	Geam electric spate dreapta	25
F94	Bobină încălzitor lunetă spate	15

Cutia de siguranțe în portbagaj

Număr	Descriere	Amperaj [A]
F01	Modul receptor (TTM/TTEBM)	40
F08	Sistem Hi-Fi	30
F21	I-Drive; Priză USB; AUX; Încărcător USB.	10
F22	KL15/a Priză de alimentare 12V în portbagaj	20
F1	Alimentare controler iluminare remorcă (+30)	20
F2	Alimentare controler iluminare remorcă (+30)	15
F3	Priză pentru remorcă (doar EMEA) (+30)	10
F4	Cârlig de remorcare (+15)	10
