Alfa Romeo Spider (2006-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Alfa Romeo Spider 2006-2011, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo Spider (2006-2011) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Alfa Romeo Spider (2006-2011) este siguranța F44 în cutia de siguranțe de pe bord.
Cutia de siguranțe de pe bord

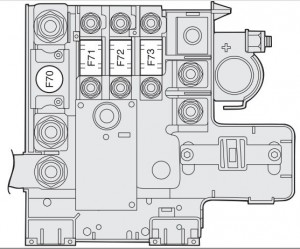

Cutia de siguranțe pe polul pozitiv al bateriei

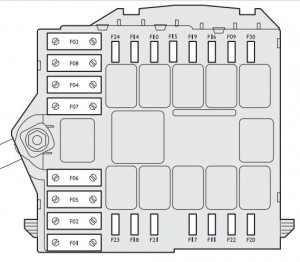

Cutia de siguranțe lângă baterie

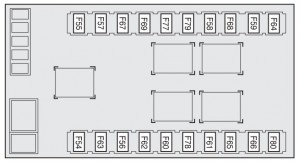

Cutia de siguranțe în portbagaj (partea stângă)
Tabel sumar al siguranțelor
| Lumini | Siguranță | Amperaj [A] | Poziție |
| Far dreapta | F14 | 10 | Baterie |
| Far stânga | F15 | 10 | Baterie |
| Faruri de întâlnire dreapta | F12 | 15 | Bord |
| Faruri de întâlnire stânga | F13 | 15 | Bord |
| Far față proiectoare de ceață | F30 | 15 | Baterie (pol pozitiv) |
| Lumina de marșarier | F35 | 7,5 | Bord |
| Lumină de stop a treia | F37 | 10 | Bord |
| Far față de cortesia | F39 | 10 | Bord |
| Far față de cortesia | F49 | 7,5 | Bord |
| Semnalizator direcție | F53 | 10 | Bord |
| Lumini de urgență | F53 | 10 | Bord |
| Descriere | Siguranță | Amperaj [A] | Poziție |
| Unitate de control compartiment motor | F70 (MEGA-FUSE) | 150 | Cruscotto |
| Unitate de control pe cruscotto | F71 | 70 | Cruscotto |
| Încălzitor combustibil (versiuni diesel) | F73 | 60 | Cruscotto |
| Unitate de control aprindere | F01 (FUSIBILE MAXI) | 70 | Baterie |
| Unitate de control pe cruscotto | F01 (FUSIBILE MAXI) | 70 | Baterie |
| Ventilator sistem climatizare | F02 (FUSIBILE MAXI) | 40 | Baterie |
| Bloc electric al volanului | F03 (FUSIBILE MAXI) | 20 | Baterie |
| Punct de ramificație frână (pompă) | F04 (FUSIBILE MAXI) | 40 | Baterie |
| Punct de ramificație frână (electrovalvă) | F05 (FUSIBILE MAXI) | 40 | Baterie |
| Ventilator radiator (viteză mică) | F06 (FUSIBILE MAXI) | 40 | Baterie |
| Ventilator radiator (viteză mare) | F07 (FUSIBILE MAXI) | 40 | Baterie |
| Spray faruri | F09 | 20 | Baterie |
| Claxon | F10 | 15 | Baterie |
| Servicii electronice suplimentare injectoare | F11 | 15 | Baterie |
| + INT pentru sistemul de injecție electronică | F 16 | 7,5 | Baterie |
| Servicii de bază injecție electronică | F17 | 10 | Baterie |
| Punct de ramificație control motor | F18 | 15 | Baterie |
| Compresor sistem climatizare | F19 | 7,5 | Baterie |
| Încălzire lunetă spate | F20 | 20 | Baterie |
| Alimentare pompă combustibil | F21 | 20 | Baterie |
| Bobine de aprindere / injectoare (versiuni benzină) | F22 | 15 | Baterie |
| Servicii de bază injecție electronică (versiuni diesel) | F22 | 20 | Baterie |
| Alimentare sistem audio / sistem navigație radio | F23 | 15 | Baterie |
| Punct de ramificație Body Computer / Bobină releu spray faruri | F31 | 7,5 | Cruscotto |
| Ramificație ușă șofer / ramificație ușă pasager / dispozitiv aprindere | F32 | 15 | Cruscotto |
| Gol | F33 | – | Cruscotto |
| Gol | F34 | – | Cruscotto |
| Senzor / măsurător debit apă în filtru combustibil | F35 | 7,5 | Cruscotto |
| Comutator lumină de stop / panou control pe consola centrală | F35 | 7,5 | Cruscotto |
| Regulator de viteză | F35 | 7,5 | Cruscotto |
| Senzor AQS | F35 | 7,5 | Cruscotto |
| Gol | F36 | – | Cruscotto |
| Punct de ramificație cruscotto | F37 | 10 | Cruscotto |
| Controler faruri față / Alimentare controler faruri cu gaz (Bixenon) (unde este prevăzut) | F37 | 10 | Cruscotto |
| Acționator blocare / deblocare portbagaj | F38 | 15 | Cruscotto |
| La punctul de diagnoză EOBD | F39 | 10 | Cruscotto |
| Unitate de control TPMS | F39 | 10 | Cruscotto |
| Programare telefon mobil | F39 | 10 | Cruscotto |
| Unitate de control sistem alarmă (pentru versiuni / piețe unde este prevăzut) | F39 | 10 | Cruscotto |
| Sistem de control climatizare | F39 | 10 | Cruscotto |
| Geam spate încălzit | F40 | 30 | Cruscotto |
| Dispersor duze pulverizatoare faruri | F41 | 7,5 | Cruscotto |
| Dispersor oglindă încălzită | F41 | 7,5 | Cruscotto |
| Alimentare punct ramificație frână (ABS / VDC) – Punct ramificație unghi de direcție – Senzor înclinare | F42 | 7,5 | Cruscotto |
| Perie / pulverizator geam față | F43 | 30 | Cruscotto |
| Brichetă pe consola centrală | F44 | 10 | Cruscotto |
| Sistem navigație radio | F49 | 7,5 | Cruscotto |
| Unitate control senzor ploaie | F49 | 7,5 | Cruscotto |
| Punct ramificație volan | F49 | 7,5 | Cruscotto |
| Panou butoane control | F49 | 7,5 | Cruscotto |
| Punct ramificație senzor parcare | F49 | 7,5 | Cruscotto |
| Consolă centrală controlează lumini | F49 | 7,5 | Cruscotto |
| Scaun controlează lumini | F49 | 7,5 | Cruscotto |
| Servicii legate de geamurile față | F49 | 7,5 | Cruscotto |
| Programare telefon mobil | F49 | 7,5 | Cruscotto |
| Buton START / STOP | F49 | 7,5 | Cruscotto |
| Sistem airbag | F50 | 7,5 | Cruscotto |
| Unitate control TPMS | F51 | 7,5 | Cruscotto |
| Setare preliminară sistem audio | F51 | 7,5 | Cruscotto |
| Punct ramificație bord | F53 | 10 | Cruscotto |
| Amplificator sistem audio cu procesor DSP | F54 | 30 | Bagagliaio |
| + 30 amplificatoare audio HI-FI | F54 | 30 | Bagagliaio |
| Control mișcare scaun stânga | F56 | 25 | Bagagliaio |
| Încălzire scaun stânga | F57 | 7,5 | Bagagliaio |
| Control mișcare scaun dreapta | F60 | 25 | Bagagliaio |
| Gol | F61 | – | Bagagliaio |
| Încălzire scaun dreapta | F67 | 7,5 | Bagagliaio |
| Gol | F58 | – | Bagagliaio |
| Gol | F59 | – | Bagagliaio |
| Pompă hidraulică superioară | F62 | 30 | Bagagliaio |
| Unitate control superioară și valve electromagnetice | F63 | 20 | Bagagliaio |
| Gol | F64 | – | Bagagliaio |
| Gol | F66 | – | Bagagliaio |
| Gol | F68 | – | Bagagliaio |
| Gol | F69 | – | Bagagliaio |
| Gol | F77 | – | Bagagliaio |
| Geam stânga electric | F78 | 30 | Bagagliaio |
| Gol | F79 | – | Bagagliaio |
| Geam dreapta electric | F80 | 30 | Bagagliaio |
