Volvo S80 (1999-2016) – cutia de siguranțe

Volvo S80 (1999) – schema siguranțelor

Anul producției: 1999.

Siguranța brichetei (priza de alimentare) în Volvo S80 (1999) este siguranța 13 în blocul siguranțe de pe bord.

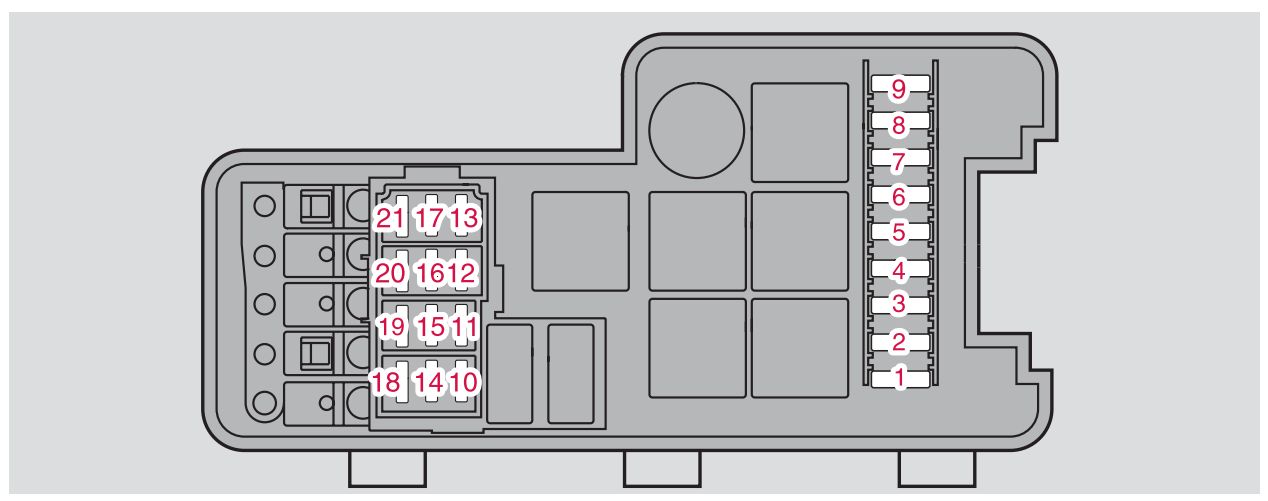

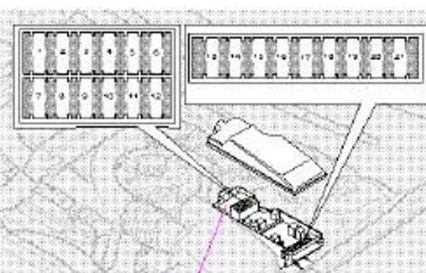

Relee și siguranțe în compartiment motor

Siguranțe principale

Număr	Descriere	Amperaj [A]
1	Pompă aer (unele modele)	60
2	Compartiment motor/compartiment pasageri	60
3	Compartiment motor/compartiment pasageri	60
4	Compartiment motor/compartiment pasageri	60
5	–	–
6	–	–
7	Ventilator electric răcire	60
8	–	60



Siguranțe normale

Număr	Descriere	Amperi [A]
1	Faruri de drum	20
2	Faruri de întâlnire	15
3	Conexiune lumină de stop	5
4	Ștergător parbriz	25
5	Pulverizatoare parbriz; Pulverizatoare faruri (unele modele).	15
6	–	–
7	–	–
8	Claxon	15
9	–	–
10	–	–

11	Sistem antiblocare roți (ABS)	30
12	Sistem antiblocare roți (ABS)	30
13	Demaror	25
14	Sisteme control motor	5
15	–	–
16	Compresor aer climatizare; Senzor clapetă; Cutie automată.	20
17	Pompă aer; Ventilator răcire electric; Compresor aer climatizare; Bobine de aprindere.	20
18	Senzor masă aer; Modul control motor; Injectoare combustibil.	15
19	Control emisii	20
20	Încălzitor carter motor; Supapă control turbo.	15
21	Modul control clapetă	10

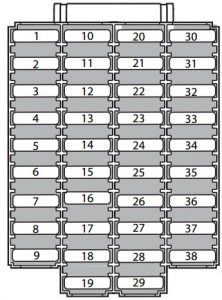

Siguranțe în habitaclu

Număr	Descriere	Amperaj [A]
1	Far stânga	10
2	Far dreapta	10
3	Proiectoare de ceață față	15
4	Scaun partea șoferului cu acționare electrică	30
5	Scaun partea pasagerului cu acționare electrică	30
6	–	–
7	SRS; Modul control electric central; Releu X; Încuietori centuri de siguranță.	5
8	Scaune față încălzite (opțiune)	25
9	Sistem antiblocare roți (ABS)	5
10	Faruri de întâlnire stânga	15
11	Faruri de întâlnire dreapta	15
12	Ștergător faruri	15
13	Prize suplimentare (față/spate)	20
14	Scaun partea pasagerului cu acționare electrică	5
15	Sistem audio	5
16	Sistem audio	20
17	Amplificator radio	30
18	Telefon (opțiune) VNS (opțiune)	10

19	–	–
20	–	–
21	Semnalizatoare	20
22	Module manetă volan	5
23	Modul întrerupător faruri; Modul conexiuni electrice; Sistem climatizare; Conector diagnostic bord.	5
24	Releu X-feed extins: sistem climatizare, scaun șofer electric, geartronic cu bloc cutie	10
25	Aprindere	10
26	Modul control – ventilator aer condiționat	30
27	Închidere centralizată; Geamuri electrice; Oglinzi laterale; Lumini de avarie.	15
28	Trapă electrică; Iluminare suplimentară; Iluminare oglindă cosmetică.	10
29	–	–
30	Faruri de poziție față/spate stânga	10
31	Faruri de poziție față/spate dreapta; Iluminare număr înmatriculare.	10
32	Modul electric central; Iluminare interioară suplimentară; Servodirecție progresivă.	10
33	Pompă combustibil	15
34	Trapă solară electrică	15
35	Închidere centralizată, geamuri electrice	25
36	Închidere centralizată, geamuri electrice	25
37	Geamuri electrice – uși spate; Siguranțe pentru copii.	30
38	–	–

Siguranțe în portbagaj

Siguranțele în compartimentul de încărcare se găsesc în spatele panoului partea șoferului în compartimentul de încărcare.

Siguranțe principale

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Geam spate încălzit	40
6	Siguranță principală spate	40
7	Siguranță principală spate	40

Siguranțe normale

Număr	Descriere	Amperaj [A]
1	Modul electric spate, lumini portbagaj	10
2	Far spate proiectoare de ceață	10
3	Lumină de stop	15
4	Lumini de rezervă	10
5	–	–
6	Deblocare portbagaj	10
7	Tetieră spate rabatabilă	10
8	Închidere centralizată – uși spate; Acoperire rezervor combustibil.	15
9	Conector pentru remorcă	20
10	Schimbător casete CD	10

Volvo S80 (2000) – schema cutiei de siguranțe

Anul producției: 2000.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2000) este siguranța 13 în cutia de siguranțe de pe bord.

Releu / siguranțe în compartiment motor

Siguranțe principale

Număr	Descriere	Amperi [A]
1	Pompă aer (unele modele)	60
2	Compartiment motor / habitaclu	60
3	Compartiment motor / habitaclu	60
4	Compartiment motor / habitaclu	60
5	–	–
6	–	–
7	Ventilator răcire electric	60
8	–	60

Siguranțe normale

Număr	Descriere	Amperaj [A]
1	Faruri de drum	20
2	Faruri de întâlnire	15
3	Conexiune lumină de stop	5
4	Ștergător/Ștergătoare parbriz	25
5	Spălător parbriz față; Spălător faruri (unele modele).	15
6	–	–
7	–	–
8	Claxon	15
9	–	–
10	–	–

11	Sistem antiblocare roți (ABS)	30
12	Sistem antiblocare roți (ABS)	30
13	Demaror	25
14	Sisteme de control al motorului	5
15	–	–
16	Compresor aer condiționat; Senzor clapetă; Cutie automată.	20
17	Pompă aer; Ventilator electric răcire; Compresor aer condiționat; Bobină de aprindere.	20
18	Senzor debit masic aer; Modul control motor; Injectoare combustibil.	15
19	Control emisii	20
20	Încălzitor carter motor; Supapă control turbo.	15
21	Modul control clapetă	10

Siguranțe în habitaclu

Număr	Descriere	Amperaj [A]
1	Faruri de întâlnire stânga	10
2	Faruri de întâlnire dreapta	10
3	Proiectoare de ceață față	15
4	Scaun partea șoferului cu acționare electrică	30
5	Scaun partea pasagerului cu acționare electrică	30
6	–	–
7	SRS; Modul control electric central; Releu X; Încuietori centuri de siguranță.	5
8	Scaune față încălzite (opțiune)	25
9	Sistem antiblocare roți (ABS)	5
10	Faruri de întâlnire stânga	15
11	Faruri de întâlnire dreapta	15
12	Ștergător ștergătoare parbriz faruri	15
13	Priză suplimentară (față / spate)	20
14	Scaun partea pasagerului cu acționare electrică	5
15	Sistem audio	5
16	Sistem audio	20
17	Amplificator radio	30
18	Telefon (opțiune) VNS (opțiune)	10

19	–	–
20	–	–
21	Semnalizator	20
22	Modulele manetei volanului	5
23	Modulul comutatorului farurilor; Modul de conexiuni electrice; Sistem climatizare; Priză diagnostic la bord.	5
24	Releu de extindere X-feed: sistem climatizare, scaun șofer electric, geartronic cu blocare cutie.	10
25	Cheie aprindere	10
26	Modul control – ventilator aer condiționat	30
27	Închidere centralizată; Geamuri electrice; Oglinzi laterale; Lumini de avarie.	15
28	Acoperiș electric; Iluminare suplimentară; Iluminare oglindă cosmetică.	10
29	–	–
30	Lumini de poziție față / spate stânga	10
31	Lumini de poziție față / spate dreapta; Iluminare număr înmatriculare.	10
32	Modul electric central; Iluminare interioară suplimentară; Servodirecție progresivă.	10
33	Pompă combustibil	15
34	Trapă electrică	15
35	Închidere centralizată, geamuri electrice	25
36	Închidere centralizată, geamuri electrice	25
37	Geamuri electrice – uși spate; Siguranță copii.	30
38	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare

Siguranțe principale

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Geam spate încălzit	40
6	Siguranță principală spate	40
7	Siguranță principală spate	40

Siguranțe normale

Număr	Descriere	Amperi [A]
1	Modul electric spate; Lumini portbagaj.	10
2	Lumină spate proiectoare de ceață	10
3	Lumini de stop	15
4	Lumini de rezervă	10
5	Încălzire geam spate	5
6	Deblocare portbagaj	10
7	Tetieră rabatabilă spate	10
8	Închidere centralizată: uși spate, clapetă combustibil.	15
9	Conexiune pentru remorcă	20
10	Schimbător CD	10

Volvo S80 (2001) – schema cutiei de siguranțe

Anul producției: 2001.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2001) este siguranța 13 în cutia de siguranțe de pe bord.

Siguranțe – compartiment motor

Volvo S80 – siguranțe – compartiment motor

Număr	Descriere	Amperaj [A]
1	Accesoriu	25
2	Lumini suplimentare (opțiune)	20
3	–	–
4	Senzori de oxigen	20
5	Încălzitor ventilat al carterului; Electrovalve.	10
6	Senzor de debit masic de aer; Modul control motor; Injectoare.	15
7	Modul corp clapetă	10
8	Compresor aer condiționat; Senzor poziție pedală accelerație.	10
9	Claxon	15
10	–	–
11	Compresor aer condiționat; Bobine de aprindere.	20

12	Comutator lumină de stop	5
13	Ștergător/Ștergătoare parbriz	25
14	–	–
15	–	–
16	Duza parbriz și faruri	15
17	–	–
18	–	–
19	Sistem antiblocare roți (ABS)	30
20	–	–
21	–	–
22	Demaror	25
23	Modul control motor	5
24	–	–

Siguranțe în cabina pasagerilor

Număr	Descriere	Amperaj [A]
1	Far de întâlnire stânga	10
2	Far de întâlnire dreapta	10
3	Faruri față	15
4	Faruri de drum	20
5	Scaun partea șoferului cu acționare electrică	30
6	Scaun partea pasagerului cu acționare electrică	30
7	Scaune față încălzite – stânga	15
8	Scaune față încălzite – dreapta	15
9	Sistem antiblocare roți (ABS)	5
10	Far de drum stânga	15
11	Far de drum dreapta	15
12	Ștergător faruri	15
13	Priză electrică 12 V	20
14	Scaun partea pasagerului cu acționare electrică	5
15	Sistem audio	5
16	Sistem audio	20
17	Amplificator radio	30
18	Proiectoare de ceață față	15
19	Display VNS (opțiune)	15

20	Comutator transport	15
	Modul transmisie
21	–	–
22	Semnalizatoare	20
23	Modul comutator faruri; Modul conexiuni electrice; Sistem climatizare; Conector diagnosticare bord; Module manete volan.	5
24	Releu X-feed extins: sistem climatizare; scaun șofer controlat electric; geartronic cu blocare cutie.	10
25	Comutator aprindere, releu demaror	10
26	Modul control – ventilator aer condiționat	30
27	Închidere centralizată; Geamuri controlate electric; Dezghețare; Iluminare; Oglinzi laterale; Lumini avertizare uși; Oglinzi laterale controlate electric.	15
28	Trapă electrică; Iluminare suplimentară; Iluminare oglindă cosmetică.	10
29	Telefon (opțiune)	10
30	Lumini poziție față și spate stânga	10
31	Lumini poziție față și spate dreapta; Iluminare plăcuță înmatriculare.	10
32	Modul electric central; Iluminare oglindă cosmetică; Iluminare interioară suplimentară; Servodirecție.	10
33	Pompă combustibil	15
34	Trapă electrică	15
35	Închidere centralizată; Geamuri controlate electric – față stânga.	25
36	Dezabonator; Iluminare; Oglinzi laterale; Închidere centralizată; Geamuri controlate electric – față dreapta.	25
37	Geamuri controlate electric – uși spate; Siguranță copii.	30
38	Sirena de alertă	5

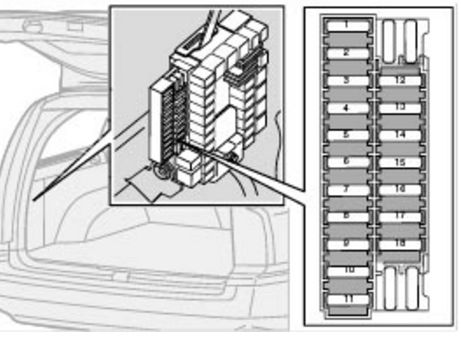

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare

Număr	Descriere	Amperaj [A]
1	Modul electric spate; Iluminare compartiment portbagaj.	10
2	Lumină spate proiectoare de ceață	10
3	Lumini de stop	15
4	Lumini de rezervă	10
5	Încălzire lunetă spate	5
6	Deblocare compartiment portbagaj	10
7	Tetieră spate rabatabilă	10
8	Uși spate cu închidere centralizată; Ușa rezervorului.	15
9	Remorcă (30)	15
10	Schimbătoare CD; VNS; Antenă.	10
11	–	–
12	–	–
13	–	–
14	–	–
15	Remorcă (15)	15
16	–	–
17	–	–
18	–	–

Volvo S80 (2002) – schema cutiei de siguranțe

Anul producției: 2002.

Siguranță brichetă (priză de alimentare) în Volvo S80 este siguranța 13 în cutia de siguranțe de pe marginea bordului.

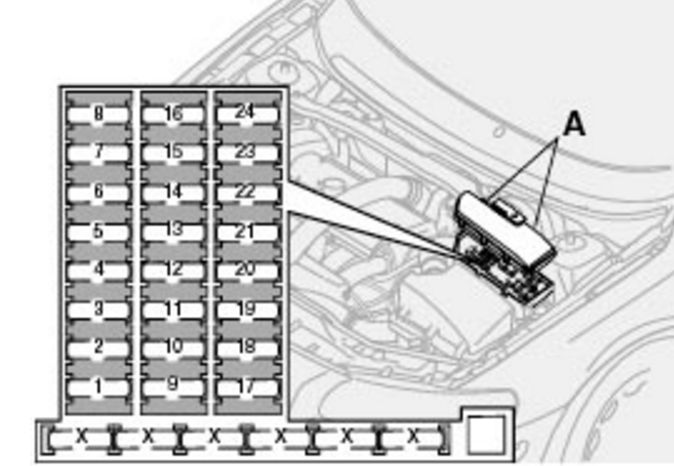

Siguranțe – compartiment motor

Poziție	Descriere	Amperaj [A]
1	Accesoriu	25
2	Lumini suplimentare (opțiune)	20
3	Pompă gol	15
4	Senzori de oxigen	20
5	Încălzitor carter, electrovalve	10
6	Senzor masă aer, modul control motor, injectoare	15
7	Modul clapetă accelerație	10
8	Compresor climatizare, senzor poziție pedală accelerație, ventilator E-box	10
9	Claxon	15
10	–	–
11	Compresor climatizare, bobine de aprindere	20

12	Comutator lumină de stop	5
13	Intermitență	25
14	–	–
15	–	–
16	A / Spălător parbriz față și faruri	15
17	Faruri de întâlnire dreapta	10
18	Faruri de întâlnire stânga	10
19	Sistem antiblocare roți (ABS)	30
20	Faruri de drum, stânga	15
21	Faruri de drum, dreapta	15
22	Demaror	25
23	Modul control motor	5
24	–	–

Siguranțe în habitaclu

Număr	Descriere	Amperi [A]
1	Lumină de întâlnire stânga	10
2	Lumină de întâlnire dreapta	10
3	Faruri față	15
4	Faruri de drum	20
5	Scaun partea șoferului cu acționare electrică	30
6	Scaun partea pasagerului cu acționare electrică	30
7	Scaune față încălzite – stânga	15
8	Scaune față încălzite – dreapta	15
9	Sistem antiblocare roți (ABS)	5
10	–	–
11	–	–
12	Ștergător/Ștergătoare parbriz	15
13	Priză electrică 12 V.	20
14	Scaun partea pasagerului cu acționare electrică; Comutatoare centură de siguranță; Sistem airbag.	5
15	Sistem audio	5
16	Sistem audio	20
17	Amplificator radio	30
18	Proiectoare de ceață față	15
19	Display VNS (opțiune)	15

20	Comutator transport	10
	Modul transmisie	5
21	–	–
22	Semnalizatoare	20
23	Modul comutator faruri; Modul conexiune electrică; Sistem climatizare; Conector diagnosticare bord; Module manetă volan.	5
24	Releu de extindere X-feed: sistem climatizare; scaun șofer electric; geartronic cu blocare cutie.	10
25	Comutator aprindere, r Releu demaror	10
26	Ventilator sistem climatizare	30
27	Închidere centralizată; Geamuri electrice; Dezghețare; Iluminare; Oglinzi laterale; Lumini avertizare uși; Oglinzi laterale electrice.	15
28	Trapă electrică; Iluminare suplimentară; Iluminare oglindă cosmetică.	10
29	Telefon (opțiune)	10
30	Lumini poziție față și spate stânga	10
31	Lumini poziție față și spate dreapta; Iluminare număr înmatriculare.	10
32	Modul electric central; Iluminare oglindă cosmetică; Iluminare interioară suplimentară; Servodirecție.	10
33	Pompă combustibil	15
34	Trapă electrică	15
35	Închidere centralizată; Geamuri electrice – față stânga.	25
36	Dezghețare; Iluminare; Oglinzi laterale; Închidere centralizată; Geamuri electrice – față dreapta.	25
37	Geamuri electrice – uși spate; Siguranță copii.	30
38	Sirena de avertizare *	5
* Vă rugăm să rețineți că dacă siguranța nu este intactă sau este scoasă, se va activa alarma.

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului din partea stângă

Număr	Descriere	Amperaj [A]
1	Modul electric spate; Iluminare compartiment portbagaj.	10
2	Lumină proiectoare de ceață spate	10
3	Lumini de stop	15
4	Lumini de rezervă	10
5	Încălzire lunetă spate	5
6	Deblocare portbagaj	10
7	Tetieră scaune spate rabatabile	10
8	Uși spate cu închidere centralizată; Uși rezervor combustibil.	15
9	Remorcă (30)	15
10	Schimbătoare CD; VNS; Antenă.	10
11	Modul electric – accesorii	15
12	–	–
13	–	–
14	–	–
15	Remorcă (15)	15
16	–	–
17	–	–
18	–	–

Volvo S80 (2003) – schema cutiei de siguranțe

Anul producției: 2003.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2003) este siguranța 13 în cutia de siguranțe de pe marginea bordului.

Siguranțe – compartiment motor

Număr	Descriere	Amperaj [A]
1	Accesoriu	25
2	Faruri suplimentare (opțiune)	20
3	Pompă gol	15
4	Senzori lambda	20
5	Încălzitor ventilat al carterului; Electrovalve.	10
6	Senzor de debit de aer; Modul control motor; Injectoare.	15
7	Modul corp clapetă	10
8	Compresor climatizare; Senzor poziție accelerație; Ventilator E-box.	10
9	Claxon	15
10	–	–
11	Compresor climatizare; Bobine de aprindere.	20

12	Comutator lumină de stop	5
13	Ștergător/Ștergătoare parbriz	25
14	Sistem antiblocare roți (ABS) / STC / DSTC	30
15	–	–
16	Spălător parbriz față; Ștergător/Ștergătoare și spălător faruri (unele modele).	15
17	Far faruri de întâlnire dreapta	10
18	Far faruri de întâlnire stânga	10
19	Sistem antiblocare roți (ABS) / STC / DSTC	30
20	Faruri de drum, stânga	15
21	Faruri de drum, dreapta	15
22	Demaror	25
23	Modul control motor; Releu motor.	5
24	–	–

Siguranțe în habitaclu

Număr	Descriere	Amperaj [A]
1	Faruri de întâlnire	15
2	Faruri de drum	20
3	Scaun partea șoferului cu acționare electrică	30
4	Scaun partea pasagerului cu acționare electrică	30
5	–	–
6	–	–
7	Scaun încălzit – față stânga (opțiune)	15
8	Scaun încălzit – față dreapta (opțiune)	15
9	Sistem antiblocare roți (ABS) / STC / DSTC	5
10	–	–
11	–	–
12	Ștergător/Ștergătoare parbriz faruri (unele modele)	15
13	Priză electrică 12 V.	15
14	Scaun partea pasagerului cu acționare electrică	5
15	Sistem audio; VNS.	5
16	Sistem de amplificare	20
17	Amplificator audio	30
18	Proiectoare de ceață față	15
19	Display VNS	10

20	–	–
21	Transmisie automată; Shiftlock; Extinderea mișcării D2.	10
22	Semnalizatoare	20
23	Modulul comutatorului farurilor; Sistem climatizare; Punct de diagnoză la bord; Modulele manetei volanului.	5
24	Alimentare extinsă a releului D1: sistem climatizare, scaun șofer electric, informații pentru șofer	10
25	Cheie de aprindere; Releu demaror; SRS; Modul control motor.	10
26	Ventilator sistem climatizare	30
27	–	–
28	Modul electronic – iluminare suplimentară	10
29	–	–
30	Lumini față și spate stânga	7,5
31	Lumini față și spate dreapta; Iluminare plăcuță înmatriculare.	7,5
32	Modul electric central; Iluminare oglindă cosmetică; Servodirecție; Iluminare torpedou; Iluminare interioară suplimentară.	10
33	Pompă combustibil	15
34	Acționator trapă	15
35	Închidere centralizată, geamuri electrice – oglindă exterioară stânga	25
36	Închidere centralizată, geamuri electrice – oglindă exterioară dreapta	25
37	Geamuri electrice spate; Încuietori de siguranță pentru copii.	30
38	Sirena de avertizare*	5
* Vă rugăm să rețineți că dacă siguranța nu este intactă sau este scoasă, alarma se va activa.

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului din partea stângă

Număr	Descriere	Amperaj [A]
1	Modul electric spate; Iluminarea portbagajului.	10
2	Far proiectoare de ceață spate	10
3	Modul control accesorii	15
4	Faruri de rezervă	10
5	Dezghețare lunetă spate; Releu 15I – accesorii,	5
6	Deblocare portbagaj	10
7	Tetieră spate rabatabilă	10
8	Ușă spate cu închidere centralizată; Ușa rezervorului de combustibil.	15
9	Cârlig remorcă (30 mișcări)	15
10	Changer CD; VNS.	10
11	Modul control accesorii (AEM)	15
12	–	–
13	–	–
14	Lumină de stop	7,5
15	Cârlig remorcă (alimentare 15I)	20
16	Priză electrică în portbagaj – accesorii	15
17	–	–
18	–	–

Volvo S80 (2004) – schema cutiei de siguranțe

Anul producției: 2004.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2004) este siguranța 13 în cutia de siguranțe de pe marginea bordului.

Siguranțe – compartiment motor

Număr	Descriere	Amperi [A]
1	Accesoriu	25
2	Lumini suplimentare (opțiune)	20
3	–	–
4	Senzori de oxigen	20
5	Încălzitor ventilat al carterului; Electrovalve.	10
6	Senzor debit masic aer; Modul control motor; Injectoare.	15
7	Modul clapetă corp accelerație	10
8	Compresor climatizare; Senzor poziție pedală accelerație; Ventilator E-box.	10
9	Claxon	15
10	–	–
11	Compresor climatizare; Bobine de aprindere.	20

12	Comutator lumină frână	5
13	Ștergător parbriz	25
14	Sistem antiblocare roți (ABS) / STC / DSTC	30
15	–	–
16	Duze parbriz; Ștergătoare și duze faruri (unele modele).	15
17	Far faruri de întâlnire dreapta	10
18	Far faruri de întâlnire stânga	10
19	Sistem antiblocare roți (ABS) / STC / DSTC	30
20	Faruri de drum, stânga	15
21	Faruri de drum, dreapta	15
22	Demaror	25
23	Modul control motor; Releu motor.	5
24	–	–

Siguranțe în habitaclu

Număr	Descriere	Amperaj [A]
1	Faruri de întâlnire	15
2	Faruri de drum	20
3	Scaun partea șoferului cu acționare electrică	30
4	Scaun partea pasagerului cu acționare electrică	30
5	Servodirecție dependentă de viteză; Pompă gol.	15
6	–	–
7	Scaun încălzit – față stânga (opțiune)	15
8	Scaun încălzit – față dreapta (opțiune)	15
9	Sistem antiblocare roți (ABS) / STC / DSTC	5
10	Lumini de zi	10
11	Lumini de zi	10
12	Ștergător/Ștergătoare parbriz faruri (unele modele)	15
13	Priză electrică 12 V.	15
14	Scaun partea pasagerului cu acționare electrică	5
15	Sistem audio; VNS.	5
16	Amplificator	20
17	Proiectoare de ceață față	15
18	Display VNS	10

19	–	–
20	Cutie automată; Shiftlock; Extinderea mișcării D2.	10
21	Semnalizatoare	20
22	Modulul comutatorului farurilor; Sistem climatizare; Conector diagnostic bord; Modulele manetei volanului.	5
23	Alimentare extinsă releu D1: sistem climatizare, scaun șofer electric, informații pentru șofer.	10
24	Cheie aprindere; Releu demaror; SRS; Modul control motor.	10
25	Ventilator sistem climatizare	30
26	–	–
27	Modul electronic – iluminare suplimentară	10
28	–	–
29	Lumini de poziție față și spate stânga	7,5
30	Lumini de poziție față și spate dreapta; Iluminare plăcuță înmatriculare.	7,5
31	Modul electric central; Iluminare oglindă cosmetică; Servodirecție; Iluminare compartiment mănuși; Iluminare suplimentară interior.	10
32	Pompă combustibil	15
33	Acționator trapă	15
34	Închidere centralizată, geamuri electrice – oglindă exterioară stânga	25
35	Închidere centralizată, geamuri electrice – oglindă exterioară dreapta	25
36	Geamuri electrice spate	30
37	Sirena de alarmă*	5
* Vă rugăm să rețineți că dacă siguranța nu este intactă sau este scoasă, alarma se va activa.

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului din partea stângă.

Număr	Descriere	Amperaj [A]
1	Modul electric spate; Iluminarea portbagajului.	10
2	Far proiectoare de ceață spate	10
3	Modul control accesorii	15
4	Lumini de rezervă	10
5	Modul electronic spate	10
6	Schimbător CD (opțiune); Sistem de navigație (opțiune).	7,5
7	Cablaj remorcă (30 fire)	15
8	Priză 12 V – portbagaj	15
9	Cârlig remorcă (30 mișcări)	15
10	Schimbător CD; VNS.	10
11	Modul control accesorii (AEM)	15
12	–	–
13	–	–
14	–	–
15	Cârlig remorcă (alimentare 15I)	20
16	Priză electrică în portbagaj – accesorii	15
17	–	–
18	–	–

Volvo S80 (2005) – schema cutiei de siguranțe

Anul producției: 2005.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2005) este siguranța 11 în cutia de siguranțe din habitaclu.

Siguranțe – compartiment motor

Număr	Descriere	Amperaj [A]
1	–	–
2	Faruri suplimentare (opțiune)	20
3	–	–
4	Senzori de oxigen	20
5	Încălzitorul carterului de ulei; Electrovalve; Senzor de scurgere combustibil.	10
6	Senzor de debit masic de aer; Modul control motor; Injectoare.	15
7	–	–
8	Compresor climatizare; Senzor poziție pedală accelerație; Ventilator E-box.	10
9	–	–
10	–	–
11	Bobine de aprindere	20

12	–	–
13	Ștergător parbriz	25
14	Sistem antiblocare roți (ABS)	30
15	–	–
16	–	–
17	Faruri de întâlnire partea șoferului	20
18	Lumini de poziție față	15
19	Sistem antiblocare roți (ABS)	30
20	Faruri de întâlnire partea pasagerului	20
21	Pompă combustibil	15
22	Demaror	35
23	Modul control motor; Releu motor.	10
24	–	–

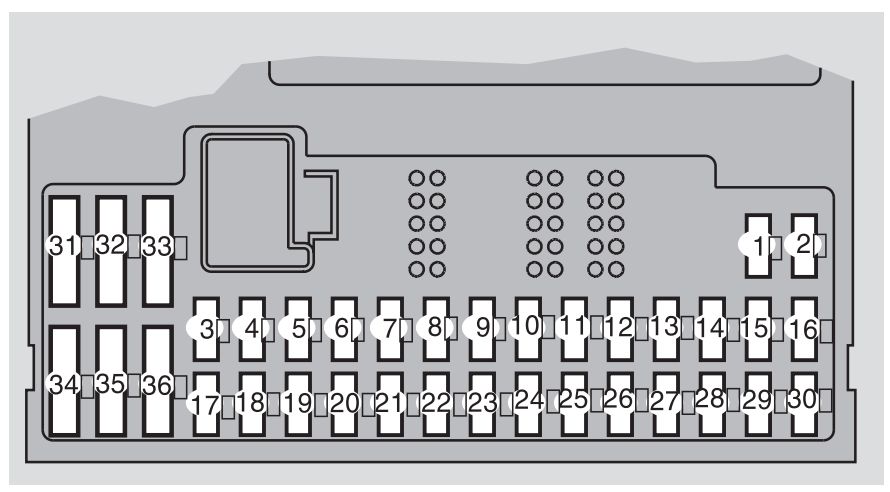

Cutia de siguranțe în habitaclu, în spatele panoului de plastic

Număr	Descriere	Amperaj [A]
1	Scaun pasager încălzit (opțiune)	15
2	Scaun șofer încălzit (opțiune)	15
3	Claxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alertă	5
9	Alimentare întrerupător lumini frână	5
10	Tablou de bord; Sistem climatizare; Scaun șofer reglabil electric (opțiune).	10
11	Prize 12 V – scaune față și spate	15
12	–	–
13	–	–
14	Ștergător/Ștergătoare parbriz faruri (unele modele)	15
15	Sistem antiblocare roți (ABS); STC; DSTC.	5
16	Servodirecție; Faruri bi-xenon active (opțiune).	10
17	Far de întâlnire față stânga (opțiune)	7,5

18	Far de întâlnire față dreapta (opțiune)	7,5
19	–	–
20	–	–
21	Modul control cutie; Blocare marșarier (cutie M66).	10
22	Faruri de drum partea șoferului	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager reglabile electric (opțiune); Sistem audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă spălător parbriz – ștergătoare faruri (unele modele)	15
35	–	–
36	–	–

Cutia de siguranțe pe marginea bordului

Număr	Descriere	Amperaj [A]
1	Scaun șofer reglabile electric (opțiune)	25
2	Scaun pasager reglabile electric (opțiune)	25
3	Ventilator sistem climatizare	30
4	Modul control – ușă pasager față	25
5	Modul control – ușă șofer	25
6	Iluminare plafon; Modul control superior electric.	10
7	Trapă (opțiune)	15
8	Cheie aprindere; Sistem SRS; Modul control motor; Immobilizator.	7,5
9	Diagnosticare bord; Comutator lumini; Senzor unghi direcție; Modul control pe volan.	5
10	Sistem audio	20
11	Amplificator sistem audio	30
12	Display sistem navigație (opțiune)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

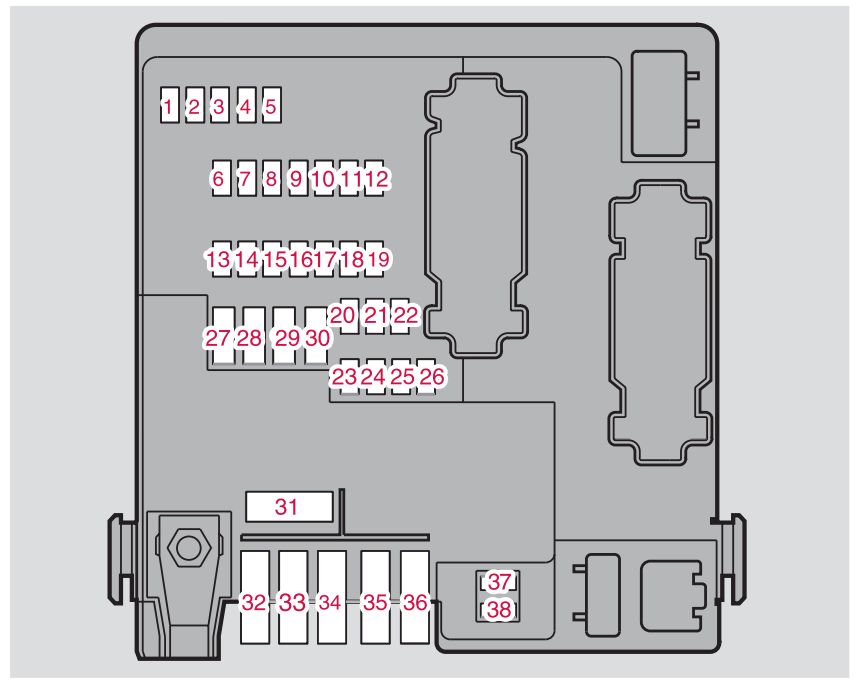

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare

Număr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Lumini de poziție; Proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; Lumină de stop.	20
3	Modul control accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Schimbător CD (opțiune), Sistem navigație (opțiune)	7,5
7	Cablaj remorcă (30 fire)	15
8	Priză 12 V – portbagaj	15
9	Ușă partea pasagerului spate: ridicător geam, funcție dezactivare fereastră.	20
10	Ușă spate partea șoferului: ridicător geam, funcție dezactivare fereastră.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesoriu audio	5
18	–	–

19	Tetieră rabatabilă (opțiune)	15
20	Cablaj remorcă (15 fire)	20
21	–	–
22	–	–
23	Tracțiune integrală (opțiune)	7,5
24	Sistem suspensie Four-C (opțiune)	15
25	–	–
26	Asistent parcare (opțiune)	5
27	Siguranță principală: cablaj remorcă, Four-C, asistență parcare, tracțiune integrală.	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare.	25
30	Iluminare remorcă partea pasagerului: lumini de poziție, lumină de stop, proiectoare de ceață, semnalizator.	40
31	Siguranță principală: siguranțe 37 și 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo S80 (2006) – schema cutiei de siguranțe

Anul producției: 2006.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2006) este siguranța 11 în bloc siguranțe din habitaclu.

Relee și siguranțe în compartiment motor

Număr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	–	–
4	–	–
5	Faruri adiționale (opțiune)	20
6	Releu demaror	35
7	Faruri ștergător parbriz	25
8	–	–
9	Pompă combustibil	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Modul control clapetă accelerație	10
14	Senzor de oxigen încălzit	20
15	Încălzitor compartiment motor; Electrovalve.	10
16	Far de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor; Releu motor.	5
20	Faruri de poziție	15
21	–	–

Bloc siguranțe în habitaclu, în spatele panoului de plastic

Număr	Descriere	Amperaj [A]
1	Scaun pasager încălzit (opțiune)	15
2	Scaun șofer încălzit (opțiune)	15
3	Claxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alertă	5
9	Alimentare întrerupător lumină de stop	5
10	Panou bord; Sistem climatizare; Scaun șofer reglabil electric (opțiune); Senzor greutate pasager.	10
11	Priză 12 V – scaune față și spate	15
12	–	–
13	–	–
14	Ștergător faruri (unele modele)	15
15	Sistem antiblocare roți (ABS), STC / DSTC	5
16	Servodirecție; Faruri bi-xenon active (opțiune).	10
17	Far faruri de întâlnire față partea șoferului (opțiune)	7,5

18	Far de întâlnire față partea pasagerului (opțiune)	7,5
19	–	–
20	–	–
21	Modul control cutie; Blocarea marsarierului (cutie M66).	10
22	Faruri de drum partea șoferului	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager reglabile electric (opțiune); Sistem audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă spălător parbriz – ștergător/ștergătoare faruri (unele modele)	15
35	–	–
36	–	–

Bloc siguranțe pe marginea bordului

Număr	Descriere	Amperaj [A]
1	Scaun șofer reglabile electric (opțiune)	25
2	Scaun pasager reglabile electric (opțiune)	25
3	Ventilator sistem climatizare	30
4	Modul control – ușă partea pasagerului față	25
5	Modul control – ușă partea șoferului	25
6	Iluminare plafon; Modul control superior electric.	10
7	Trapă (opțiune)	15
8	Cheie aprindere; Sistem SRS; Modul control motor; Immobilizator.	7,5
9	Diagnosticare bord; Comutator lumini; Senzor unghi direcție; Modul control pe volan.	5
10	Sistem audio	20
11	Amplificator sistem audio	30
12	Afișaj sistem navigație (opțiune)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare

Număr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Faruri de staționare; Proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; Lumină de stop.	20
3	Modul control accesorii	15
4	–	–
5	Modul electronic spate	10
6	Schimbător CD (opțiune); Sistem navigație (opțiune).	7,5
7	Cablu remorcă (30 fire)	15
8	Priză 12 V – compartiment motor	15
9	Ușă partea pasagerului spate: ridicător geam, funcție dezactivare geam.	20
10	Ușă spate partea șoferului: – ridicător geam, funcție dezactivare geam.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Tetieră reglabilă (opțiune)	15
20	Cablaj remorcă (15 fire)	20
21	–	–
22	–	–
23	Tracțiune integrală (opțiune)	7,5
24	Sistem suspensie Four-C (opțiune)	15
25	–	–
26	Asistent parcare (opțiune)	5
27	Siguranță principală: cablaj remorcă, Four-C, asistență parcare, tracțiune integrală.	30
28	Închidere centralizată	15
29	Iluminare remorcă partea stângă: lumini de poziție, semnalizator de direcție.	25
30	Iluminare remorcă partea dreaptă: lumină de poziție, lumină de stop, proiectoare de ceață, semnalizator de direcție.	40
31	Siguranță principală: siguranțe 37 și 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo S80 (2007) – schema cutiei de siguranțe

Anul producției: 2007.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2007) este siguranța 25 în cutia de siguranțe din compartiment motor.

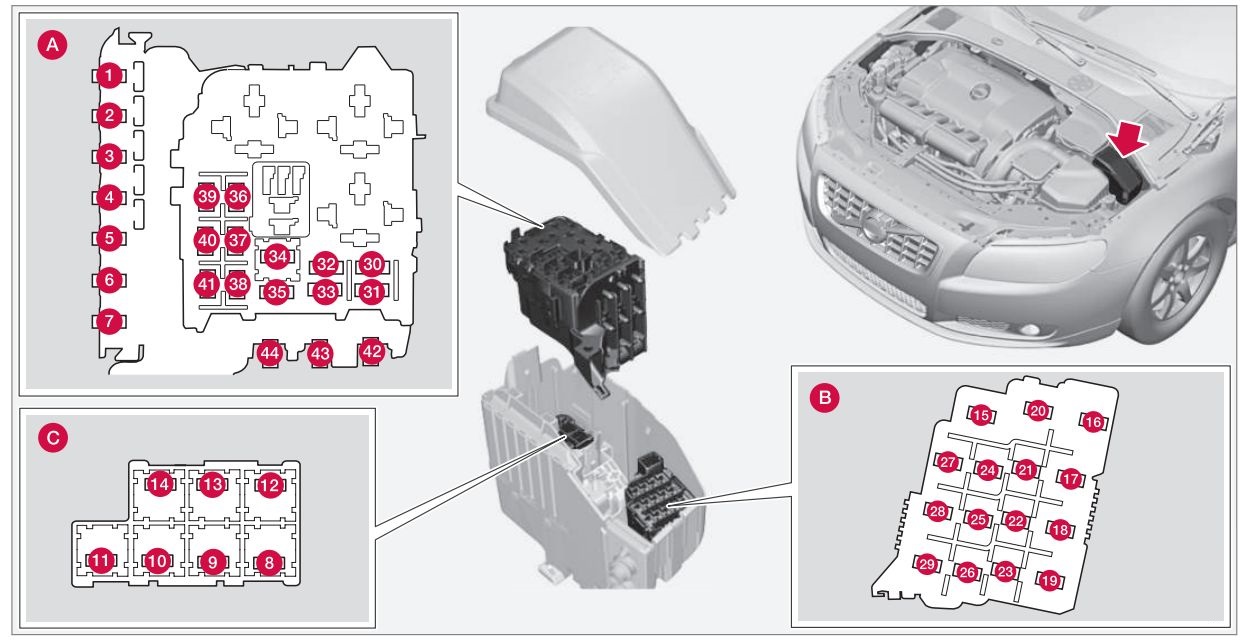

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Întrerupător de circuit	50
2	Întrerupător de circuit	50
3	Întrerupător de circuit	60
4	Întrerupător de circuit	60
5	Întrerupător de circuit	50
6	–	–
7	–	–
8	–	–
9	Ștergător ștergătoare parbriz	30
10	–	–
11	Ventilator sistem climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	30
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Faruri bi-xenon active; Nivelare faruri (opțiune).	10
17	Modul electric central	20
18	Radar; Modul control ACC (opțiune).	5
19	Servodirecție dependentă de viteză	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duze ștergătoare parbriz încălzite	10
22	Pompă gol I5T	20

23	Panou iluminare	5
24	Duza faruri	15
25	Priză 12 V, scaun față și spate	15
26	Trapă (opțiune); Consolă plafon/Climatizare (opțiune).	10
27	Cutia compartiment motor	5
28	Faruri adiționale (opțiune)	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor aer condiționat	15
33	Bobine	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor (ECM)	10
37	Sistem injecție	15
38	Supape motor	10
39	EVAP; Senzor de oxigen încălzit; Injecție.	15
40	Pompă apă (V8)	10
	Ventilator baia ulei	20
41	Detectare scurgeri combustibil	5
42	–	–
43	Ventilator răcire	50
44	Ventilator răcire	60

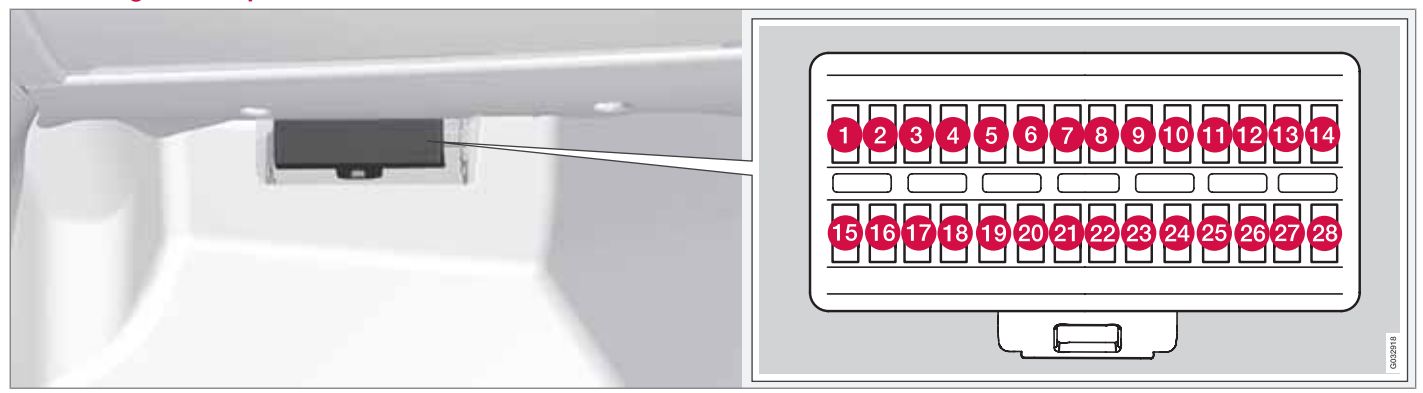

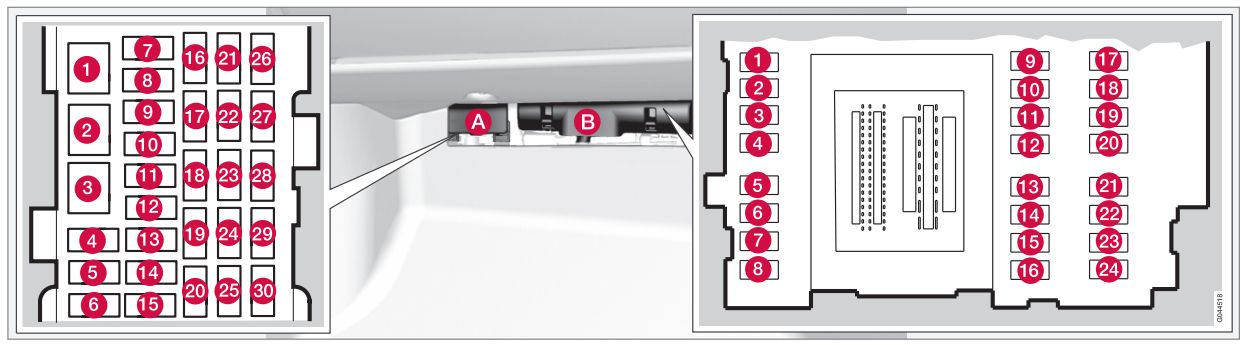

Siguranțe – compartiment torpedou

Număr	Descriere	Amperaj [A]
1	Senzor ploaie	5
2	Sistem airbag	10
3	Frâne Sistem antiblocare roți (ABS); Frână electrică de parcare.	5
4	Pedale reglabile electric; Scaune încălzite (opțiune).	7,5
5	–	–
6	Afișaj ICM; Cititor CD și radio.	15
7	Modul volan	7,5
8	–	–
9	Faruri de întâlnire	15
10	Trapă (opțiune)	20
11	Far de rezervă	7,5
12	–	–
13	Far față proiectoare de ceață (opțiune)	15

14	Duza parbriz	15
15	Control adaptiv de croazieră ACC (opțiune)	10
16	–	–
17	Iluminare ambientală superioară; Panou de control al ușii partea șoferului; Scaun pasager electric (opțiune).	7,5
18	Afișaj informativ	5
19	Scaun partea șoferului cu acționare electrică (opțiune)	5
20	Tetieră spate rabatabilă (opțiune)	15
21	Receptor cheie la distanță; Senzori de alarmă.	5
22	Pompă combustibil	20
23	Blocare electrică a coloanei volanului	20
24	–	15
25	Închidere – rezervor/portbagaj	10
26	Sirena de alertă; ECC.	5
27	Buton START/STOP	5
28	Comutator lumină de frână	5

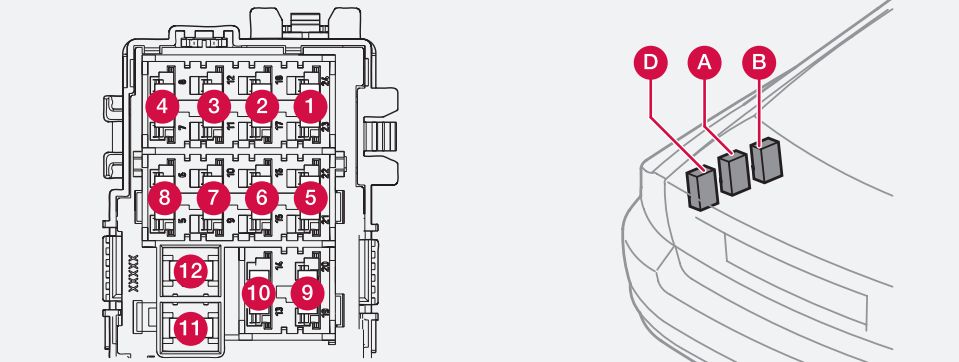

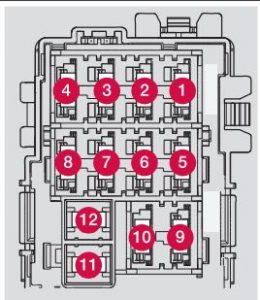

Siguranțe – zona portbagajului

Modul A (negru)

Număr	Descriere	Amperi [A]
1	Comutatoare în ușile partea șoferului	25
2	Comutatoare în ușile partea pasagerului	25
3	Comutatoare în ușile spate partea șoferului	25
4	Comutatoare în ușile spate partea pasagerului	25
5	–	–
6	Priză 12 V în portbagaj (opțiune)	15
7	Dezghețător lunetă spate	30
8	–	–
9	Priză remorcă 2 (opțiune)	15
10	Scaun șofer cu acționare electrică (opțiune)	25
11	Priză remorcă 1 (opțiune)	40
12	–	–

Modul B (alb)

Număr	Descriere	Amperaj [A]
1	Asistent parcare (opțiune)	5
2	Modul control Four C (opțiune)	15
3	Scaun partea șoferului încălzit (opțiune)	15
4	Scaun partea pasagerului încălzit (opțiune)	15
5	Încălzire scaune spate, partea pasagerului (opțiune)	15
6	Modul control AWD	10
7	Încălzire scaune spate, partea șoferului (opțiune)	15
8	–	–
9	Scaun partea pasagerului cu acționare electrică (opțiune)	25
10	Deschidere fără cheie (opțiune)	20
11	Frână electrică de parcare – partea șoferului (opțiune)	30
12	Frână electrică de parcare – partea pasagerului (opțiune)	30

Modul D (albastru)

Număr	Descriere	Amperaj [A]
1	Display sistem navigație (opțiune)	10
2	–	–
3	–	–
4	Radio satelitar SIRIUS (opțiune)	5
5	Amplificator audio	25
6	Sistem audio	15
7	Kit handsfree Bluetooth (opțiune)	5
8 – 12	rezervă	–

Volvo S80 (2008) – schema cutiei de siguranțe

Anul producției: 2008.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2008) este siguranța 25 în cutia de siguranțe din compartiment motor.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Comutator circuit	50
2	Comutator circuit	50
3	Comutator circuit	60
4	Comutator circuit	60
5	Comutator circuit	50
6	–	–
7	–	–
8	–	–
9	Ștergător/Ștergătoare parbriz	30
10	–	–
11	Ventilator răcire sistem climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Faruri bi-xenon active; Nivelare faruri (opțiune).	10
17	Modul electric central	20
18	Radar; Modul control ACC (opțiune).	5
19	Servodirecție (dependentă de viteză)	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duze încălzite pentru ștergător parbriz	10

22	Pompă gol I5T	5
23	Panou iluminare	5
24	Duza faruri	15
25	Priză 12 V; Brichetă (scaune față și spate)	15
26	Trapă (opțiune); Consolă plafon; ECC (opțiune).	10
27	Cutia compartiment motor	5
28	Lumini suplimentare (opțiune)	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată.	15
32	Compresor aer condiționat	15
33	Bobine	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor (ECM); Corp clapetă.	10
37	Sistem injecție; Senzor masă aer.	15
38	Supape motor	10
39	EVAP; Senzor oxigen încălzit; Injecție.	15
40	Pompă apă (V8); Încălzitor capac arbore motor.	10
41	–	–
42	–	–
43	–	–
44	Ventilator răcire	80

Siguranțe – compartiment portbagaj

Număr	Descriere	Amperaj [A]
1	Senzor de ploaie	5
2	Sistem airbag	10
3	Frâne Sistem antiblocare roți (ABS); Frână electrică de parcare.	5
4	Pedale reglabile electric; Scaune încălzite (opțiune).	7,5
5	Gol	Gol
6	Display ICM; Cititor CD; Radio.	15
7	Modul volan	7,5
8	Gol	Gol
9	Faruri de drum	15
10	Trapă (opțiune)	20
11	Faruri de rezervă	7,5
12	Gol	Gol
13	Far față proiectoare de ceață (opțiune)	15

14	Duza parbriz	15
15	Control adaptiv de croazieră ACC (opțiune)	10
16	–	–
17	Iluminare de cortizie superioară; Panou de control al ușii partea șoferului; Scaun pasager electric (opțiune).	7,5
18	Display informativ	5
19	Scaun șofer cu acționare electrică (opțiune).	5
20	–	–
21	Receptor chei la distanță; Senzori alarmă.	5
22	Pompă combustibil	20
23	Bloc electric coloana volan	20
24	–	–
25	Închidere: rezervor, portbagaj.	10
26	Sirena alarmă. ECC	5
27	Buton START/STOP	5
28	Comutator lumini frână	5

Siguranțe – zona portbagajului

Modul A (negru)

Număr	Descriere	Amperaj [A]
1	Comutatoare în ușile partea șoferului	25
2	Comutatoare în ușile partea pasagerului	25
3	Comutatoare în ușile spate partea șoferului.	25
4	Comutatoare în ușile spate partea pasagerului.	25
5	–	–
6	Priză 12 V în portbagajele refrigerate (opțiune).	15
7	Încălzitor lunetă spate	30
8	Tetieră spate rabatabilă (opțiune)	15
9	Priză pentru remorcă 2 (opțiune)	15
10	Scaun partea șoferului cu acționare electrică (opțiune).	25
11	Priză pentru remorcă 1 (opțiune)	40
12	–	–

Modul B (alb)

Număr	Descriere	Amperaj [A]
1	–	–
2	Modul control Quattro C (opțiune)	15
3	Scaun partea șoferului încălzit (opțiune)	15
4	Scaun partea pasagerului încălzit (opțiune)	15
5	Încălzire scaune spate, partea pasagerului (opțiune)	15
6	Modul control AWD	10
7	Încălzire scaune spate, partea șoferului (opțiune)	15
8	–	–
9	Scaun partea pasagerului cu acționare electrică (opțiune)	25
10	Deschidere fără cheie (opțiune)	20
11	Frână electrică de parcare – partea stângă (opțiune).	30
12	Frână electrică de parcare – partea dreaptă (opțiune).	30

Modul D (albastru)

Număr	Descriere	Amperi [A]
1	Display sistem navigație (opțiune).	10
2	–	–
3	–	–
4	Radio satelitar SIRIUS (opțiune).	5
5	Amplificator audio	25
6	Sistem sonorizare	15
7	–	–
8 – 12	rezervă	–

Volvo S80 (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2009) este siguranța 25 în cutia de siguranțe din compartiment motor.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Comutator circuit	50
2	Comutator circuit	50
3	Comutator circuit	60
4	Comutator circuit	60
5	Comutator circuit	60
6	–	–
7	–	–
8	–	–
9	Ștergător ștergătoare parbriz	30
10	–	–
11	Ventilator sistem climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Faruri bi-xenon active; Nivelare faruri (opțiune).	10
17	Modul electric central	20
18	Radar; Modul control ACC (opțiune).	5
19	Servodirecție dependentă de viteză	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duze spălător parbriz încălzite	10

22	Pompă gol I5T	5
23	Panou iluminare	5
24	Spălător faruri	15
25	Priză 12 V, scaun față și spate; Brichetă.	15
26	Trapă (opțiune); Consolă plafon; ECC (opțiune).	10
27	Cutia compartiment motor	5
28	Faruri suplimentare (opțiune)	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor aer condiționat	15
33	Bobine	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor (ECM); Corp clapetă.	10
37	Sistem injecție	15
38	Supape motor	10
39	EVAP; Senzor de oxigen încălzit; Injecție.	15
40	Pompă apă (V8); Încălzitor motor ventilator carter.	10
41	Detectare scurgeri combustibil	5
42	Gol	Gol
43	Gol	Gol
44	Ventilator răcire	80

Siguranțe – compartiment torpedou

Număr	Descriere	Amperaj [A]
1	Senzor de ploaie (opțiune)	5
2	Sistem SRS	10
3	Frâne Sistem antiblocare roți (ABS); Frână electrică de parcare.	5
4	Pedalier accelerație; Scaune încălzite (opțiune).	7,5
5	–	–
6	Display ICM; Cititor CD și radio.	15
7	Modul volan	7,5
8	–	–
9	Faruri de drum	15
10	Panoramic (opțiune)	20
11	Faruri de rezervă	7,5
12	–	–
13	Far față proiectoare de ceață (opțiune)	15

14	Spălător parbriz	15
15	Control de croazieră adaptiv ACC (opțiune)	10
16	–	–
17	Iluminare de cortizie superioară; Panou de control al ușii partea șoferului; Scaun pasager electric (opțiune).	7,5
18	Display informativ	5
19	Scaun șofer cu acționare electrică (opțiune)	5
20	–	–
21	Receptor telecomandă chei; Senzori alarmă.	5
22	Pompă combustibil	20
23	Bloc electric coloana volanului	20
24	–	–
25	Închidere – rezervor combustibil, portbagaj	10
26	Sirena alarmă; ECC.	5
27	Buton START/STOP	5
28	Comutator lumini frână	5

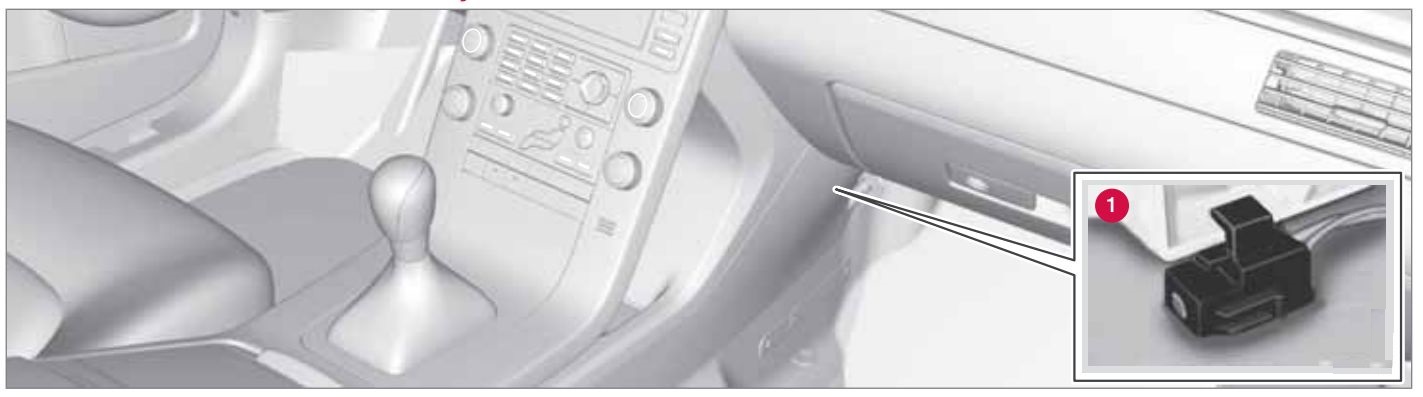

Marginea dreaptă a bordului (doar S80 Executive)

Număr	Descriere	Amperaj [A]
1	Ceas analogic	5

Siguranțe – zona portbagajului

Modul A

Număr	Descriere	Amperaj [A]
1	Comutatoare în ușile partea șoferului	25
2	Comutatoare în ușile partea pasagerului	25
3	Comutatoare în ușile spate partea șoferului.	25
4	Comutatoare în ușile spate partea pasagerului.	25
5	–	–
6	Priză 12 V în portbagaj, pentru frigider (doar S80 Executive).	15
7	Dezghețare lunetă spate	30
8	Tetieră spate rabatabilă (opțiune)	15
9	Priză remorcă 2 (opțiune)	15
10	Scaun șofer cu acționare electrică (opțiune).	25
11	Priză remorcă 1 (opțiune)	40
12	–	–

Modul B

Număr	Descriere	Amperaj [A]
1	Masajul scaunelor față; Iluminarea cotierelor; Frigider (opțiune).	5
2	Modul control Quattro C (opțiune)	15
3	Scaun partea șoferului încălzit (opțiune)	15
4	Scaun partea pasagerului încălzit (opțiune)	15
5	Încălzirea scaunelor spate, partea pasagerului (opțiune).	15
6	Modul control AWD	10
7	Încălzirea scaunelor spate, partea șoferului (opțiune).	15
8	Tetieră rabatabilă	15
9	Scaun partea pasagerului cu acționare electrică (opțiune)	25
10	Deschidere fără cheie (opțiune)	20
11	Frână electrică de parcare – partea stângă (opțiune).	30
12	Frână electrică de parcare – partea dreaptă (opțiune).	30

Modul D

Număr	Descriere	Amperaj [A]
1	Afișaj sistem navigație (opțiune)	10
2	–	–
3	–	–
4	Radio satelitar SIRIUS (opțiune)	5
5	Amplificator audio	25
6	Sistem audio	15
7	–	–
8 – 12	De rezervă	–

Volvo S80 II (2010) – schema cutiei de siguranțe

Anul producției: 2010.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2010) este siguranța 25 în bloc siguranțe în compartiment motor.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amp [A]
1	Comutator circuit	50
2	Comutator circuit	50
3	Comutator circuit	60
4	Comutator circuit	60
5	Comutator circuit	60
6	–	–
7	–	–
8	–	–
9	Ștergător ștergătoare parbriz	30
10	–	–
11	Ventilator sistem climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Nivelare activă faruri direcționale*	10
17	Modul electric central	20
18	Radar; Modul control ACC*.	5
19	Forță direcție dependentă de viteză*	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duze încălzite pentru ștergător parbriz*	10

22	Pompă gol I5T	5
23	Panou iluminare	5
24	Duza faruri	15
25	Priză 12 V; Sistem multimedia – față și spate (RSE)*.	15
26	Panoramic*, Consolă superioară; ECC*.	10
27	Releu – bord compartiment motor	5
28	Faruri suplimentare*	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor aer condiționat	15
33	Bobine	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor (ECM); Corp clapetă accelerație.	10
37	Sistem injecție	15
38	Supape motor	10
39	EVAP; Senzor de oxigen încălzit; Injecție combustibil.	15
40	Pompă apă (V8); Încălzitor motor ventilator carter.	10
41	Detectare scurgeri combustibil	5
42	–	–
43	–	–
44	Ventilator răcire	80

Siguranțe – compartiment portbagaj

Număr	Descriere	Amperi [A]
1	Senzor ploaie*	5
2	Sistem SRS	10
3	Frâne Sistem antiblocare roți (ABS); Frână electrică de parcare.	5
4	Pedala accelerației; Scaune încălzite*.	7,5
5	–	–
6	Afișaj ICM; Cititor CD și radio.	15
7	Modul volan	7,5
8	–	–
9	Faruri de drum	15
10	Panoramic	20
11	Faruri de rezervă	7,5
12	–	–
13	Far proiectoare de ceață față*	15

14	Duza parbriz față	15
15	Control adaptiv viteză de croazieră ACC*	10
16	–	–
17	Iluminare plafon superior; Panou control ușă partea șoferului; Scaun pasager electric*.	7,5
18	Display informativ	5
19	Scaun șofer electric*	5
20	–	–
21	Receptor telecomandă cheie; Senzori alarmă.	5
22	Pompă combustibil	20
23	Bloc electric coloana volan	20
24	–	–
25	Bloc – rezervor și portbagaj	10
26	Sirena de alertă. ECC	5
27	Buton START/STOP	5
28	Comutator lumină frână	5

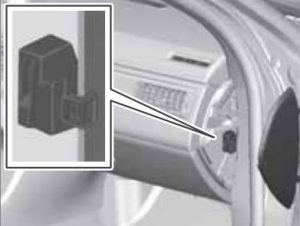

Extremitatea dreaptă a bordului (doar S80 Executive)

Număr	Descriere	Amperi [A]
1	Ceas analogic	5

Siguranțe – zona portbagajului

Modul A

Număr	Descriere	Amperi [A]
1	Comutatoare în ușile partea șoferului	25
2	Comutatoare în ușile partea pasagerului	25
3	Comutatoare în ușile spate partea șoferului.	25
4	Comutatoare în ușile spate partea pasagerului.	25
5	–	–
6	Priză 12 V în bagaje, în frigider (doar S80 Executive).	15
7	Dezghețător lunetă spate	30
8	Tetieră spate rabatabilă*	15
9	Priză remorcă 2*	15
10	Scaun șofer electric*	25
11	Priză remorcă 1*	40
12	–	–

Modul B

Număr	Descriere	Amperi [A]
1	Masaj scaune față; Iluminare cotieră; Frigider*.	5
2	Modul control sistem suspensie activă*	15
3	Scaun partea șoferului încălzit*	15
4	Scaun partea pasagerului încălzit*	15
5	Încălzire scaune spate – partea pasagerului*	15
6	Modul control AWD	10
7	Încălzire scaune spate – partea șoferului*	15
8	Tetieră rabatabilă	15
9	Scaun partea pasagerului electric*	25
10	Sistem acces fără cheie*	20
11	Frână electrică de parcare, partea stângă.	30
12	Frână electrică de parcare, partea dreaptă.	30

Modul D

Număr	Descriere	Amperi [A]
1	Afișaj sistem navigație*	10
2	–	–
3	–	–
4	Radio satelitar SIRIUS*	5
5	Amplificator audio	25
6	Sistem audio	15
7	–	–
8 – 12	Rezervă	–

Volvo S80 (2011) – schema cutiei de siguranțe

Anul producției: 2011.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2011) este siguranța 22 în cutia de siguranțe din compartimentul portbagajului.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Întrerupător circuit	50
2	Întrerupător circuit	50
3	Întrerupător circuit	60
4	Întrerupător circuit	60
5	Întrerupător circuit	60
6	–	–
7	–	–
8	Duza faruri*	20
9	Ștergător/Ștergătoare parbriz	30
10	–	–
11	Ventilator sistem climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Reglaj activ faruri*	10
17	Modul electric central	20
18	Alimentare Sistem antiblocare roți (ABS) 15	5
19	Forță direcție dependentă de viteză*	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duza încălzită*	10

22	Pompă gol I5T	5
23	Panou iluminare	5
24	–	–
25	–	–
26	–	–
27	Releu – cutia compartiment motor	5
28	Faruri suplimentare*	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor aer condiționat	15
33	Bobine releu	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor (ECM); Corp clapetă.	10
37	Sistem injecție; Senzor masă aer (ECM).	15
38	Supape motor	10
39	EVAP; Senzor lambda încălzit; Injecție combustibil.	15
40	–	–
41	Detectare scurgeri combustibil	5
42	–	–
43	Ventilator răcire	80
44	Servodirecție electrohidraulică	100

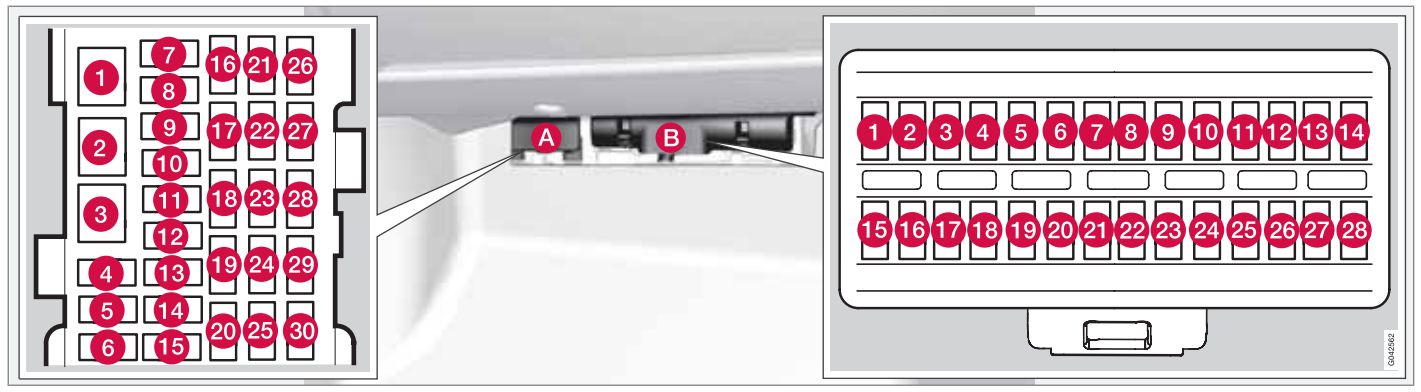

Siguranțe – compartiment portbagaj

Cutia de siguranțe A : Siguranțe generale

Cutia de siguranțe B : Siguranțe ale modulului control

Poziții: cutia de siguranțe A

Număr	Descriere	Amperaj [A]
1	Comutator automat sistem Infotainment, siguranțe 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Priză 12 V (portbagaj)	15
8	Control în ușile partea șoferului	20
9	Elemente de control în ușile partea pasagerului	20
10	Elemente de control în ușile spate dreapta partea pasagerului.	20
11	Elemente de control în ușile spate stânga partea pasagerului.	20
12	Acces fără cheie*	20
13	Scaun șofer electric*	20
14	Scaun pasager față electric*	20

15	Tetieră spate rabatabilă	15
16	–	–
17	Sistem audio; Display sistem navigație*.	10
18	Sistem amplificare	15
19	Kit hands-free Bluetooth	5
20	–	–
21	Trapă electrică* Iluminare băltoacă; Senzor sistem climatizare.	5
22	Priză 12 V.	15
23	Scaun pasager față încălzit*	15
24	Scaun șofer încălzit*	15
25	Jaluzea electrică*; doar S80 Executive: Sistem masaj pentru scaune față; Iluminare cotieră; frigider*.	10
26	Scaun spate pasager încălzit (dreapta)*	15
27	Scaun spate pasager încălzit (stânga)*	15
28	Asistent parcare*; Modul control cârlig remorcă*; Cameră asistență parcare*.	5
29	Modul control tracțiune integrală*	5
30	Sistem suspensie activă*	10

Poziții: cutia de siguranțe B

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	Iluminare suplimentară față; Scaune electrice*.	7,5
4	Afișaj informații pe bord	5
5	Control adaptiv de croazieră; Avertizare coliziune*.	10
6	Iluminare suplimentară; Senzor ploaie.	7,5
7	Modul volan	7,5
8	Închidere centralizată spate și ușa rezervorului	10
9	Garnituri	15
10	Duze parbriz	15
11	Bloc cutie portbagaj	10

12	Închidere portbagaj	10
13	Pompă combustibil	20
14	Receptor la distanță pentru cheie; Alarmă; Sistem de climatizare.	5
15	Blocare volan	15
16	Alarmă; Sistem diagnostic de bord.	5
17	–	–
18	Sistem airbag; Sistem greutate partea pasagerului.	10
19	Radar față adaptiv al cruise control*	5
20	Pedale accelerație; Oglinzi retrovizoare electrice; Scaune spate încălzite*	7,5
21	Sistem audio, CD și radio	15
22	Lumină de stop	5
23	Acționator trapă*	20
24	Imobilizator	5

Extremitatea dreaptă a bordului (doar S80 Executive)

Număr	Descriere	Amperaj [A]
1	Ceas analogic	5

Siguranțe – spațiu de încărcare

Număr	Descriere	Amperaj [A]
1	Frână electrică de parcare (partea stângă).	30
2	Frână electrică de parcare (partea dreaptă).	30
3	Geam spate încălzit	30
4	Priză pentru remorcă 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Priză pentru remorcă 1*	40
12	–	–

Volvo S80 II (2012) – schema cutiei de siguranțe

Anul producției: 2012.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2012) este siguranța 22 în cutia de siguranțe din compartimentul portbagajului.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Comutator circuit	50
2	Comutator circuit	50
3	Comutator circuit	60
4	Comutator circuit	60
5	Comutator circuit	60
6	–	–
7	–	–
8	Spălător faruri*	20
9	Ștergător parbriz	30
10	–	–
11	Ventilator sistem climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Nivelare activă faruri*	10
17	Modul electric central	20
18	Sistem antiblocare roți (ABS)	5
19	Asistență direcție dependentă de viteză*	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duze spălător parbriz încălzite*	10

22	–	–
23	Panou iluminare	5
24	–	–
25	–	–
26	–	–
27	Releu – cutia compartiment motor	5
28	Faruri suplimentare*	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor climatizare	15
33	Bobine releu	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor	10
37	Sistem injecție; Senzor masă aer; Modul control motor.	15
38	Compresor climatizare; Valve motor; Modul control motor (6 cilindri); Solenoizi (doar 6 cilindri fără turbo); Senzor masă aer (doar 5 cilindri).	10
39	Valvă EVAP; Senzor lambda încălzit.	15
40	–	–
41	Detectare scurgeri combustibil	5
42	–	–
43	Ventilator răcire	80 (motor 6 cilindri)
44	Servodirecție electrohidraulică	100

Siguranțe – compartiment portbagaj

Cutia de siguranțe A : Siguranțe generale

Cutia de siguranțe B : Siguranțe modul control

Poziții: cutia de siguranțe A

Număr	Descriere	Amperaj [A]
1	Comutator automat sistem Infotainment și siguranțe 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Priză 12 V (portbagaj)	15
8	Control în ușile partea șoferului	20
9	Elemente de control în ușile partea pasagerului	20
10	Elemente de control în ușa spate dreapta partea pasagerului.	20
11	Elemente de control în ușa spate stânga partea pasagerului.	20
12	Acces fără cheie*	20
13	Scaun partea șoferului cu acționare*	20
14	Scaun partea pasagerului față electric*	20

15	Tetieră spate rabatabilă	15
16	Modul control sistem Infotainment	5
17	Sistem audio-navigație; Amplificator; Radio satelitar SiriusXM ™*.	10
18	Sistem Infotainment	15
19	Kit handsfree Bluetooth	5
20	Sistem divertisment pentru pasagerii de pe scaun spate (RSE)*	7,5
21	Trapă electrică* Iluminare băltoacă; Senzor sistem climatizare.	5
22	Priză 12 V.	15
23	Scaun spate încălzit* (partea pasagerului)	15
24	Scaun spate încălzit* (partea șoferului)	15
25	–	–
26	Scaun pasager față încălzit*	15
27	Scaun șofer încălzit*	15
28	Asistent parcare*; Modul control cârlig remorcă*; Cameră asistență parcare*.	5
29	Modul control tracțiune integrală*	5
30	Sistem suspensie activă*	10

Poziții: cutia de siguranțe B

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	Iluminare suplimentară față; Controlul geamului în ușa partea șoferului; Scaun(e) cu reglare electrică *; Sistem de control wireless HomeLink®*.	7,5
4	Afișaj informații pe bord	5
5	Cruise control adaptiv; Avertizare coliziune*.	10
6	Iluminare suplimentară; Senzor de ploaie.	7,5
7	Modul volan	7,5
8	Închidere centralizată: ușa rezervorului.	10
9	–	–
10	Spălător parbriz	15
11	Deschidere portbagaj	10

12	–	–
13	Pompă combustibil	20
14	Panou de control al sistemului de climatizare	5
15	–	–
16	Alarmă, sistem diagnostic de bord	5
17	–	–
18	Sistem airbag; Senzor greutate partea pasagerului.	10
19	Sistem avertizare coliziune*	5
20	Pedală accelerație; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite*.	7,5
21	–	–
22	Lumină de stop	5
23	Actuator trapă*	20
24	Imobilizator	5

Siguranțe – compartiment încărcare

Număr	Descriere	Amperaj [A]
1	Frână electrică de parcare (partea stângă).	30
2	Frână electrică de parcare (partea dreaptă).	30
3	Geam spate încălzit	30
4	Priză remorcă 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Priză remorcă 1*	40
12	–	–

Volvo S80 II (2013) – schema cutiei de siguranțe

Anul producției: 2013.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2013) este siguranța 22 în cutia de siguranțe din compartimentul portbagajului.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor, față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Întrerupător circuit	50
2	Întrerupător circuit	50
3	Întrerupător circuit	60
4	Întrerupător circuit	60
5	Întrerupător circuit	60
6	–	–
7	–	–
8	Duza faruri*	20
9	Ștergător parbriz	30
10	–	–
11	Ventilator climatizare	40
12	–	–
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	–	–
16	Reglare activă faruri unghiulare*	10
17	Modul electric central	20
18	Sistem antiblocare roți (ABS)	5
19	Forță direcție dependentă de viteză*	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duza încălzită*	10

22	–	–
23	Panou iluminare	5
24	–	–
25	–	–
26	–	–
27	Releu – cutia compartiment motor	5
28	Lumini suplimentare*	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor climatizare	15
33	Bobine releu	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor	10
37	Sistem injecție; Senzor masă aer; Modul control motor.	15
38	Compresor climatizare; Supape motor; Modul control motor (6 cilindri); Solenoizi (doar 6 cilindri fără turbo); Senzor masă aer (doar 5 cilindri).	10
39	Supapă EVAP; Senzor lambda încălzit.	15
40	–	–
41	Detectare scurgeri combustibil	5
42	–	–
43	Ventilator răcire	80 (6 cilindri)
44	Servodirecție electrohidraulică	100

Siguranțe – compartiment portbagaj

Cutia de siguranțe A : Siguranțe generale

Cutia de siguranțe B : Siguranțe modul control

Poziții: cutia de siguranțe A

Număr	Descriere	Amperaj [A]
1	Comutator automat sistem Infotainment, siguranțe 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Priză 12 V (portbagaj)	15
8	Control în ușile partea șoferului	20
9	Elemente de control în ușile partea pasagerului	20
10	Elemente de control în ușile spate dreapta partea pasagerului.	20
11	Elemente de control în ușile spate stânga partea pasagerului.	20
12	Acces fără cheie*	20
13	Scaun șofer cu acționare electrică*	20
14	Scaun pasager față cu acționare electrică*.	20

15	Tetieră spate pliabilă	15
16	Modul control sistem Infotainment	5
17	Sistem audio-navigație; Amplificator; Radio satelitar SiriusXM ™*.	10
18	Sistem Infotainment	15
19	Kit hands-free Bluetooth	5
20	Sistem divertisment spate (RSE)*	7,5
21	Trapă electrică* Iluminare băltoacă; Senzor sistem climatizare.	5
22	Priză 12 V.	15
23	Scaun spate încălzit* (partea pasagerului).	15
24	Scaun spate încălzit* (partea șoferului).	15
25	–	–
26	Scaun pasager față încălzit*	15
27	Scaun șofer încălzit*	15
28	Asistent parcare*; Modul control cârlig remorcă*; Cameră asistență parcare*.	5
29	Modul control tracțiune integrală*	5
30	Sistem suspensie activă*	10

Poziții: cutia de siguranțe B

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	Iluminare plafon față; Controlul geamurilor în portiera partea șoferului; Scaune electrice reglabile*; Sistem control wireless HomeLink®*.	7,5
4	Afișaj informativ pe bord	5
5	Control adaptiv al vitezei de croazieră; Avertizare coliziune*.	10
6	Iluminare suplimentară; Senzor de ploaie.	7,5
7	Modul volan	7,5
8	Închidere centralizată: ușa rezervorului	10
9	–	–
10	Dușuri parbriz față	15
11	Portbagaj deschis	10

12	Tetieră spate pliabilă electric*	10
13	Pompă combustibil	20
14	Panou control sistem climatizare; Senzor mișcare alarmă*	5
15	–	–
16	Alarmă; Sistem diagnostic bord.	5
17	–	–
18	Sistem airbag; Senzor greutate partea pasagerului.	10
19	Sistem avertizare coliziune*	5
20	Pedală accelerație; Funcție întunecare automată oglinzi; Scaune spate încălzite*.	7,5
21	–	–
22	Lumină de stop	5
23	Trapă*	20
24	Imobilizator	5

Siguranțe – spațiu de încărcare

Număr	Descriere	Amperaj [A]
1	Frână electrică de parcare (partea stângă).	30
2	Frână electrică de parcare (partea dreaptă).	30
3	Geam spate încălzit	30
4	Priză remorcă 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Priză remorcă 1*	40
12	–	–

Volvo S80 II (2014) – schema cutiei de siguranțe

Anul producției: 2014.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2014) este siguranța 22 în cutia de siguranțe din sertar.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperi [A]
1	Comutator circuit	50
2	Comutator circuit	50
3	Comutator circuit	60
4	Comutator circuit	60
5	Comutator circuit	60
6	–	–
7	–	–
8	Parbriz față* – partea șoferului	40
9	Ștergător/Ștergătoare parbriz	30
10	–	–
11	Ventilator sistem de climatizare	40
12	Parbriz față* – partea pasagerului	40
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	Spălător faruri	20
16	Nivelare activă faruri direcționale*	10
17	Modul electric central	20
18	Sistem antiblocare roți (ABS)	5
19	Forță direcție dependentă de viteză*	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duze spălător încălzite*	10

22	–	–
23	Panou iluminare	5
24	–	–
25	–	–
26	–	–
27	Releu – cutia compartiment motor	5
28	Faruri suplimentare*	20
29	Claxon	15
30	Modul control motor (ECM)	10
31	Modul control – cutie automată	15
32	Compresor aer condiționat	15
33	Bobine releu	5
34	Releu demaror	30
35	Bobine de aprindere	20
36	Modul control motor	10
37	Sistem injecție; Senzor masă aer; Modul control motor.	15
38	Compresor aer condiționat; Supape motor; Modul control motor (6 cilindri); Solenoizi (doar 6 cilindri fără turbo); Senzor masă aer (doar 5 cilindri).	10
39	Supapă EVAP; Sonde lambda încălzită.	15
40	–	10
41	Detectare scurgeri combustibil	5
42	–	–
43	Ventilator răcire	80 (6 cilindri)
44	Servodirecție electrohidraulică	100

Siguranțe – torpedou

Cutia de siguranțe A : Siguranțe generale

Cutia de siguranțe B : Siguranțe ale modulului control

Poziții: cutia de siguranțe A

Număr	Descriere	Amperi [A]
1	Întrerupător automat al sistemului Infotainment, siguranțe 16-20.	40
2	Duza spălător parbriz față	25
3	–	–
4	Volan încălzit electric*	10
5	–	–
6	–	–
7	Priză 12 V (portbagaj)	15
8	Control în ușile partea șoferului	20
9	Elemente de control în ușile partea pasagerului	20
10	Elemente de control în ușa spate dreapta partea pasagerului.	20
11	Elemente de control în ușa spate stânga partea pasagerului.	20
12	Acces fără cheie*	7,5
13	Scaun partea șoferului cu acționare*	20
14	Scaun partea pasagerului față controlat electric*.	20

15	–	–
16	Modul control sistem Infotainment	5
17	Sistem audio-navigație; Amplificator; Radio satelitar SiriusXM ™*.	10
18	Sistem Infotainment	15
19	Kit handsfree Bluetooth	5
20	Sistem divertisment scaun spate (RSE)*	7,5
21	Panoramic electric*; Iluminare de curtoazie; Senzor sistem climatizare.	5
22	Puncte de alimentare 12 V; Brichetă.	15
23	Scaun spate încălzit* (partea pasagerului).	15
24	Scaun spate încălzit* (partea șoferului).	15
25	–	–
26	Scaun pasager față încălzit*	15
27	Scaun șofer încălzit*	15
28	Asistent parcare*; Modul control cârlig remorcă*; Cameră asistență parcare*.	5
29	Modul control tracțiune integrală*	1
30	Sistem suspensie activă*	10

Poziții: cutia de siguranțe B

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	Iluminare suplimentară față; Controlul geamului în ușa partea șoferului; Scaun(e) cu reglaj electric*; Sistem de control wireless HomeLInk®*.	7,5
4	Tablou de bord	5
5	Control adaptiv al vitezei; Avertizare coliziune*.	10
6	Iluminare suplimentară; Senzor de ploaie.	7,5
7	Modul volan	7,5
8	Închidere centralizată: ușa rezervorului.	10
9	–	–
10	Dușuri parbriz față	15
11	Deschidere portbagaj	10

12	Tetieră spate rabatabilă electric*	10
13	Pompă combustibil	20
14	Panou de control al sistemului de climatizare	5
15	–	–
16	Alarmă; Sistem diagnostic de bord.	5
17	–	–
18	Sistem airbag; Senzor de greutate partea pasagerului.	10
19	Sistem de avertizare coliziune*	5
20	Pedală accelerație; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite*.	7,5
21	–	–
22	Lumină de stop	5
23	Acționator trapă*	20
24	Imobilizator	5

Siguranțe – spațiu de încărcare

Număr	Descriere	Amperaj [A]
1	Frână electrică de parcare (partea stângă).	30
2	Frână electrică de parcare (partea dreaptă).	30
3	Geam spate încălzit	30
4	Priză remorcă 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Priză remorcă 1*	40
12	–	–

Volvo S80 II (2015) – schema cutiei de siguranțe

Anul producției: 2015.

Siguranță brichetă (priză de alimentare) în Volvo S80 (2015) este siguranța 22 în bloc siguranțe în sertar.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Întrerupător automat: modul electric central sub sertarul A	50
2	Întrerupător automat: modul electric central sub sertar	50
3	Întrerupător automat: modul electric central în portbagaj A	60
4	Întrerupător automat: modul electric central sub sertarul A	60
5	Întrerupător automat: modul electric central sub sertarul A	60
6	–	–
7	–	–
8	Parbriz față* – partea șoferului	40
9	Ștergător/Ștergătoare parbriz	30
10	–	–
11	Ventilator sistem climatizare A	40
12	Parbriz față* – partea pasagerului	40
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	Duza spălător faruri	20
16	Nivelare activă faruri unghiulare*	10
17	Modul electric central (sub sertar)	20
18	Sistem antiblocare roți (ABS)	5
19	Forță direcție reglabilă*	5
20	Modul control motor (ECM); Cutie automată; SRS	10
21	Duza spălător încălzită*	10
22	–	–
23	Panou iluminare	5
24	–	–
25	–	–

26	–	–
27	Bobine relee	5
28	Lumini suplimentare*	20
29	Claxon	15
30	Bobine releu; Modul control motor (ECM).	10
31	Modul control – cutie automată	15
32	Compresor climatizare (nu se aplică motoarelor cu 4 cilindri).	15
33	Bobine releu climatizare; Bobine relee în zona rece a compartiment motor pentru Start/Stop.	5
34	Releu demaror A	30
35	Modul control motor (motoare cu 4 cilindri); Bobine de aprindere (motoare cu 5 cilindri).	20
36	Modul control motor (motoare cu 4 cilindri)	20
	Modul control motor (motoare cu 5 cilindri)	10
37	Motoare cu 4 cilindri: Senzor masă aer; Termostat; Supapă EVAP.	10
	Motoare cu 5 cilindri: Sistem injecție; Modul control motor.	15
38	Compresor climatizare (motoare cu 5-/6 cilindri); Supape motor; Modul control motor (motoare cu 6 cilindri); Solenoizi (doar 6 cilindri fără turbo); Senzor masă aer (doar 6 cilindri); Senzor nivel ulei (doar 5 cilindri).	10
	Supape motor; Pompă ulei; Sonde lambda încălzite central (motoare cu 4 cilindri).	15
39	Sonde lambda încălzite față și spate (motoare cu 4 cilindri); Supapă EVAP (motoare cu 5-/6 cilindri); Senzori oxigen încălziți (motoare cu 5-/6 cilindri).	15
40	Pompă ulei; Încălzitor carter; Pompă lichid răcire (motoare cu 5 cilindri)	10
	Bobine de aprindere (motoare cu 4 cilindri)	15
41	Detectare scurgeri combustibil (motoare cu 5-/6 cilindri); Modul control grilă radiator (motoare cu 5 cilindri).	5
	Detectare scurgeri combustibil; Electromagnet climatizare (motoare cu 4 cilindri).	15
42	Pompă lichid răcire (motoare cu 4 cilindri)	50
43	Ventilator răcire	60 sau 80 (4 cilindri)
		60 (5 cilindri)
44	Servodirecție	100
* – Opțiune / echipament suplimentar
A – Această poziție nu este utilizată la vehiculele cu funcție Start/Stop opțională.

Siguranțe – torpedo

Bloc siguranțe A : Siguranțe generale

Bloc siguranțe B : Siguranțe modul control

Poziții: bloc siguranțe A

Număr	Descriere	Amperaj [A]
1	Comutator automat sistem Infotainment, siguranțe 16-20.	40
2	–	–
3	–	–
4	Volan încălzit*	10
5	Ceas analogic (Executive)	5
6	–	–
7	Priză 12 V (portbagaj); Frigider (doar S80 Executive).	15
8	Control în ușile partea șoferului	20
9	Elemente de control în ușile partea pasagerului	20
10	Elemente de control în ușa spate dreapta partea pasagerului.	20
11	Elemente de control în ușa spate stânga partea pasagerului.	20
12	Acces fără cheie*	20
13	Scaun partea șoferului cu acționare*	20
14	Scaun partea pasagerului față controlat electric*.	20

15	–	–
16	Afișaj sistem Infotainment	5
17	Sistem audio-navigație; Amplificator; Radio satelitar SiriusXM ™*.	10
18	Sistem Infotainment	15
19	Kit handsfree Bluetooth	5
20	Sistem divertisment scaun spate (RSE)*	7,5
21	Trapă electrică*; Iluminare de cortizie; Senzor sistem climatizare.	5
22	Priză 12 V în consola dintre scaune; Brichetă.	15
23	Scaun spate încălzit* (partea pasagerului).	15
24	Scaun spate încălzit* (partea șoferului).	15
25	–	–
26	Scaun pasager față încălzit*	15
27	Scaun șofer încălzit*	15
28	Asistent parcare*; Modul control cârlig remorcă*; Cameră asistență parcare*.	5
29	Modul control tracțiune integrală*	15
30	Sistem suspensie activă*	10

Poziții: cutia de siguranțe B

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	Iluminare suplimentară față; Controlul geamului în ușa partea șoferului; Scaun(e) cu reglaj electric*; Sistem de control wireless HomeLink®*.	7,5
4	Panou instrumente	5
5	Control adaptiv al vitezei de croazieră; Avertizare coliziune*.	10
6	Iluminare suplimentară; Senzor de ploaie*; Sistem de control wireless HomeLink®*.	7,5
7	Modul direcție	7,5
8	Închidere centralizată: ușa rezervorului.	10
9	–	–
10	Duza ștergător parbriz față	15
11	Deschidere portbagaj	10

12	Tetieră spate rabatabilă electric*	10
13	Pompă combustibil	20
14	Panou de control al sistemului de climatizare	5
15	–	–
16	Alarmă; Sistem diagnostic de bord.	5
17	–	–
18	Sistem airbag; Senzor de greutate partea pasagerului.	10
19	Sistem de avertizare coliziune*	5
20	Senzor pedala accelerației; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite*	7,5
21	–	–
22	Lumină de stop	5
23	Acționator trapă*	20
24	Imobilizator	5

Siguranțe – spațiu de încărcare/portbagaj

Număr	Descriere	Amperaj [A]
1	Frână electrică de parcare (partea stângă).	30
2	Frână electrică de parcare (partea dreaptă).	30
3	Geam spate încălzit	30
4	Priză remorcă 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Priză remorcă 1*	40
12	–	–

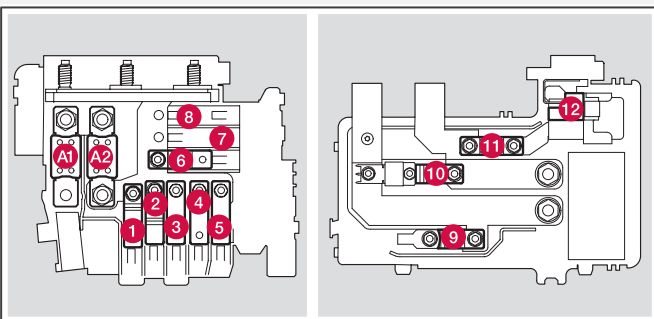

Siguranțe – zona rece a compartimentului motor (doar Start/Stop)

Număr	Descriere	Amperaj [A]
A1	Comutator automat: modul electric central în compartiment motor.	175
A2	Comutator automat: bloc siguranțe sub sertarul pentru mănuși, modul electric central în portbagaj.	175
1	–	–
2	Comutator automat: bloc siguranțe B sub sertarul pentru mănuși.	50
3	Comutator automat: bloc siguranțe A sub sertarul pentru mănuși.	60
4	Comutator automat: bloc siguranțe A sub sertarul pentru mănuși.	60
5	Comutator automat: modul electric central în portbagaj.	60
6	Ventilator sistem de climatizare	40
7	–	–
8	–	–
9	Releu demaror	30
10	Diodă internă	50
11	Baterie auxiliară	70
12	Modul electric central: tensiune de referință a bateriei auxiliare, punct de încărcare a bateriei auxiliare.	15

Volvo S80 III (2016) – schema cutiei de siguranțe

Anul producției: 2016.

Siguranță brichetă (priză alimentare) în Volvo S80 (2016) este siguranța 22 în cutia de siguranțe din sertar.

Siguranțe – compartiment motor

A – Compartiment motor superior

B – Compartiment motor față

C – Compartiment motor inferior

Număr	Descriere	Amperaj [A]
1	Întrerupător automat: modul electric central sub sertarul A	50
2	Întrerupător automat: modul electric central sub sertar	50
3	Întrerupător automat: modul electric central în portbagaj A	60
4	Întrerupător automat: modul electric central sub sertarul A	60
5	Întrerupător automat: modul electric central sub sertarul A	60
6	–	–
7	–	–
8	Parbriz față* – partea șoferului	40
9	Ștergător/Ștergătoare parbriz	30
10	–	–
11	Ventilator sistem climatizare A	40
12	Parbriz față* – partea pasagerului	40
13	Pompă Sistem antiblocare roți (ABS)	40
14	Electrovalve Sistem antiblocare roți (ABS)	20
15	Spălător faruri	20
16	Nivelare activă faruri direcționale*	10
17	Modul electric central (sub sertar)	20
18	Sistem antiblocare roți (ABS)	5
19	Forță direcție reglabilă*	5
20	Modul control motor (ECM); Cutie automată; SRS.	10
21	Duza spălătoare încălzită*	10
22	–	–
23	Panou iluminare	5
24	–	–
25	–	–

26	–	–
27	Releu bobine	5
28	Faruri suplimentare*	20
29	Claxon	15
30	Bobine releu; modul control motor (ECM).	10
31	Modul control – cutie automată	15
32	Compresor climatizare (nu se aplică motoarelor cu 4 cilindri)	15
33	Bobine releu climatizare; Bobine releu în zona rece a compartiment motor pentru Start/Stop	5
34	Releu demaror A	30
35	Modul control motor (motoare cu 4 cilindri); Bobine de aprindere (motoare cu 5 cilindri).	20
36	Modul control motor (motoare cu 4 cilindri)	20
	Modul control motor (motoare cu 5 cilindri)	10
37	Motoare cu 4 cilindri: Măsurător masă aer; Termostat; Supapă EVAP.	10
	Motoare cu 5 cilindri: Sistem injecție; Modul control motor.	15
38	Compresor climatizare (motoare cu 5-/6 cilindri); Supape motor; Modul control motor (motoare cu 6 cilindri); Solenoizi (doar 6 cilindri fără turbo); Măsurător masă aer (doar 6 cilindri); Senzor nivel ulei (doar 5 cilindri).	10
	Supape motor; Pompă ulei; Sonde lambda încălzite central (motoare cu 4 cilindri).	15
39	Sonde lambda încălzite față și spate (motoare cu 4 cilindri); Supapă EVAP (motoare cu 5-/6 cilindri); Senzori oxigen încălziți (motoare cu 5-/6 cilindri).	15
40	Pompă ulei; Încălzitor carter; Pompă lichid răcire (motoare cu 5 cilindri).	10
	Bobine de aprindere (motoare cu 4 cilindri)	15
41	Detectare scurgeri combustibil (motoare cu 5-/6 cilindri); Modul control obturator radiator (motoare cu 5 cilindri)	5
	Detectare scurgeri combustibil; Electromagnet climatizare (motoare cu 4 cilindri).	7,5
42	Pompă lichid răcire (motoare cu 4 cilindri)	50
43	Ventilator răcire	60 sau 80 (4 cilindri)
		60 (5 cilindri)
44	Servodirecție	100
* – Opțiune/echipament suplimentar
A – Această poziție nu este utilizată la vehiculele cu funcție Start/Stop opțională

Siguranțe – torpedou

Cutia de siguranțe A : Siguranțe generale

Cutia de siguranțe B : Siguranțe ale modulului control

Poziții: cutia de siguranțe A

Număr	Descriere	Amperaj [A]
1	Comutator automat al sistemului Infotainment, siguranțe 16-20.	40
2	–	–
3	–	–
4	Volan încălzit*	10
5	Ceas analogic (Executive)	5
6	–	–
7	Priză 12 V (portbagaj) Frigider (doar S80 Executive).	15
8	Control în ușa partea șoferului	20
9	Elemente de control în ușa partea pasagerului	20
10	Elemente de control în ușa spate dreapta partea pasagerului.	20
11	Elemente de control în ușa spate stânga partea pasagerului.	20
12	Acces fără cheie*	20
13	Scaun partea șoferului motorizat*	20
14	Scaun pasager față electric reglabile*.	20

15	–	–
16	Afișaj sistem Infotainment	5
17	Sistem audio-navigație; Amplificator; Radio satelitar SiriusXM ™*.	10
18	Modul control Sensus	15
19	Kit handsfree Bluetooth	5
20	–	–
21	Trapă electrică*; Iluminare băltoacă; Senzor sistem climatizare.	5
22	Priză 12 V în consola dintre scaune	15
23	Scaun spate încălzit* (partea pasagerului)	15
24	Scaun spate încălzit* (partea șoferului)	15
25	–	–
26	Scaun pasager față încălzit*	15
27	Scaun șofer încălzit*	15
28	Asistent parcare*	5
29	Modul control tracțiune integrală*	15
30	Sistem suspensie activă*	10

Poziții: cutia de siguranțe B

Număr	Descriere	Amperaj [A]
1	–	–
2	–	–
3	Iluminare față suplimentară; Controlul geamului în ușa partea șoferului; Scaune electrice reglabile*	7,5
4	Panou instrumente	5
5	Control adaptiv al vitezei de croazieră; Avertizare coliziune*.	10
6	Iluminare suplimentară; Senzor ploaie*; Sistem control wireless HomeLink®*.	7,5
7	Modul volan	7,5
8	Închidere centralizată: ușa rezervorului.	10
9	–	–
10	Duza ștergător parbriz față	15
11	Deschidere portbagaj	10

12	Tetieră spate rabatabilă electric*	10
13	Pompă combustibil	20
14	Panou de control al sistemului de climatizare	5
15	–	–
16	Alarmă; Sistem diagnostic de bord.	5
17	Radio satelitar*; Amplificator sistem audio.	10
18	Sistem airbag; Senzor greutate pasager.	10
19	Sistem avertizare coliziune*	5
20	Senzor pedala accelerației; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite*.	7,5
21	–	–
22	Lumină de stop	5
23	Acționator trapă*	20
24	Imobilizator	5

Siguranțe – zona de încărcare / portbagaj

Număr	Descriere	Amperaj [A]
1	Frână electrică de parcare (partea stângă).	30
2	Frână electrică de parcare (partea dreaptă).	30
3	Geam spate încălzit	30
4	Priză remorcă 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Priză remorcă 1*	40
12	–	–

Siguranțe – zona rece a compartiment motor (doar Start / Stop)

Nr	Descriere	Amp [A]
A1	Întrerupător automat: modul electric central în compartiment motor	175
A2	Întrerupător automat: cutia de siguranțe sub sertarul torpedoului, modul electric central în portbagaj.	175
1	–	–
2	Întrerupător automat: cutia de siguranțe B sub sertarul torpedoului	50
3	Întrerupător automat: cutia de siguranțe A sub sertarul torpedoului	60
4	Întrerupător automat: cutia de siguranțe A sub sertarul torpedoului	60
5	Întrerupător automat: modul electric central în portbagaj	60
6	Ventilator sistem climatizare	40
7	–	–
8	–	–
9	Releu demaror	30
10	Diodă internă	50
11	Baterie auxiliară	70
12	Modul electric central: tensiune de referință a bateriei auxiliare, punct de încărcare a bateriei auxiliare.	15
