Volvo XC90 Twin Engine (2020) – cutia de siguranțe

Cuprins

Siguranțe sub compartimentul portbagajului

Simbol	Funcție	Amperaj	Tip
Simbol	Funcție	Amperaj	Tip
1	–	–	Micro
2	–	–	MCase
3	–	–	Micro
4	Detector de mișcare	5	Micro
5	Redare multimedia	5	Micro
6	Afișaj șofer	5	Micro
7	Tastatură în consola centrală	5	Micro
8	Detector de lumină solară	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Modul electronic al volanului	5	Micro
12	Modulul întrerupătorului de aprindere și frână de parcare	5	Micro
13	Modul electronic al volanului încălzit	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul control sistem climatizare	10	Micro
19	Blocare volan	7,5	Micro
20	La conectorul de diagnosticare OBDII	10	Micro
21	Afișaj central	5	Micro
22	Modul ventilator sistem climatizare, față	40	MCase
23	Concentrator USB	5	Micro
24	Iluminare comenzi, iluminare habitaclu, întunecare oglindă retrovizoare interioară, senzor ploaie și lumină, tastatură în consola dintre scaune lângă spațiul pentru picioarele pasagerilor de pe rândul doi, scaune față reglabile electric, panouri de control în ușile spate, modul ventilator sistem climatizare stânga/dreapta Scaune spate reglabile electric, afișaj funcții confort scaune spate, module control funcții confort (masaj) scaune spate	7,5	Micro
25	Modul control funcții asistență șofer	5	Micro
26	Geam panoramic cu jaluzea parasolar	20	Micro
27	Afișaj head-up pe parbriz	5	Micro
28	Comutator iluminare habitaclu	5	Micro
29	–	–	Micro

Simbol	Funcție	Amperaj	Tip
30	Afișaj în consola tavanului (semnalizarea centurii de siguranță neînchise/indicatorul sistem airbag frontal partea pasagerului)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	–	–	Micro
34	–	–	Micro
35	Modul control care gestionează conexiunea mașinii la Internet, modul control al sistemului Volvo On Call	5	Micro
36	–	–	Micro
37	Dispozitiv audio (amplificator)	40	MCase
38	Modul ventilator sistem climatizare, spate	40	MCase
39	Modul antenă multibandă	5	Micro
40	Module funcții confort (masaj) ale scaunelor față	5	Micro
41	Blocare anti-alcool	5	Micro
42	Ștergător lunetă spate	15	Micro
43	Modul control pompă combustibil	15	Micro
44	Bobine relee în bloc siguranțe în compartiment motor, bobină releu pompă lichid transmisie	5	Micro
45	Deschidere portbagaj/haion cu mișcarea piciorului	5	Micro
46	Încălzire scaun partea șoferului	15	Micro
47	Încălzire scaun față partea pasagerului	15	Micro
48	Pompă lichid răcire	7,5	Micro
49	–	–	Micro
50	Scaun partea șoferului reglabil electric	20	Micro
51	Modul control suspensie (activă)	20	Micro
52	–	–	Micro
53	Modul control sistem Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Scaun față partea pasagerului cu reglaj electric	20	Micro
57	Afișaj funcții confort scaune spate, conector diagnostic OBD-II în consola dintre scaunele spate, senzori suplimentari de mișcare	5	Micro
58	TV (unele piețe)	5	Micro
59	Siguranță principală pentru siguranțele 52, 53, 57 și 58	15	Micro

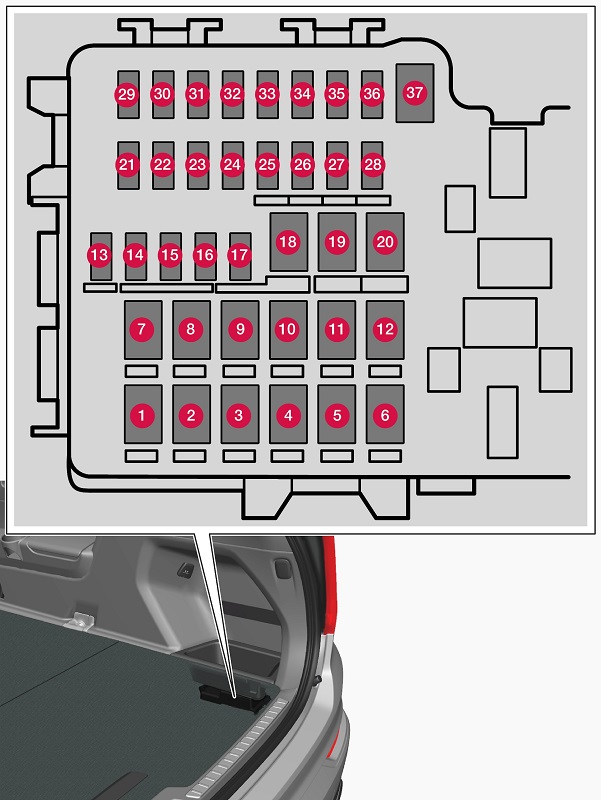

Simbol	Funcționare	Amperaj	Tip
1	Încălzire lunetă spate	30	MCase
2	Modul control electric central	40	MCase
3	Compresor suspensie pneumatică	40	MCase
4	Încălzitor electric, partea dreaptă spate	30	MCase
5	La conectorul electric din consola dintre scaune, între scaunele spate	30	MCase
6	Încălzitor electric, partea stângă spate	30	MCase
7	Scaun față partea pasagerului cu reglaj electric Modul ușă în ușa spate dreapta	20	MCase
8	Modul control sistem reducere oxizi de azot (NOx) la motor diesel Scaun cu reglaj electric, partea dreaptă spate –	30 20 –	MCase
9	Ușă electrică portbagaj	25	MCase
10	Scaun față partea pasagerului cu reglaj electric Modul ușă în ușa față dreapta	20	MCase
11	Modul control cârlig remorcă	40	MCase
12	Modul pretensionator centură de siguranță, partea dreaptă	40	MCase
13	Bobine interne ale releelor	5	Micro
14	Modul control sistem reducere oxizi de azot (NOx) la motor diesel Scaun cu reglaj electric, partea stângă spate	15 20	Micro
15	Modul ușă în ușa spate stânga	20	Micro
16	Blocare anti-alcool, concentrator USB/port accesoriu	5	Micro
17	Modul rabatare spătare scaune rândul trei	20	MCase
