Volvo S40 (2001-2012) – cutia de siguranțe
Volvo S40 mk1 (2001) – schema cutiei de siguranțe
Anul producției: 2001.
Siguranță brichetă (priză de alimentare) în Volvo XC90 (2003) este siguranța 2 și 9. în cutia de siguranțe din compartimentul pasagerilor.

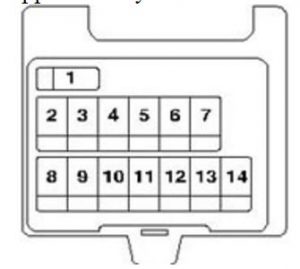

Cutia de siguranțe în compartimentul pasagerilor
| Nr | Descriere | Amperaj [A] |
| 1 | Motor ventilator;
ECC. |
25 |
| 2 | Brichetă;
Accesoriu. |
20 |
| 3 | Accesoriu;
Geamuri electrice; Oglinzi electrice. |
10 |
| 4 | ECM pentru DSA/Sistem antiblocare roți (ABS)/CEM | 10 |
| 5 | Încălzire scaun | 20 |
| 6 | Iluminare întrerupătoare:
faruri de urgență DSA, CEM, semnalizatoare |
15 |
| 7 | Control de croazieră;
Shiftlock; SRS; Alarmă. |
10 |
| 8 | Indicatoare de avertizare;
Închidere centralizată activată. |
15 |
| 9 | Instalație audio;
Brichetă |
15 |
| 10 | Ștergător/duză față | 20 |
| 11 | SRS, ECM pentru DSA/motor/cutie,
bord combinat, imobilizator. |
10 |
| 12 | Trapă;
Încălzire/climatizare; Alarmă; Reminder centură de siguranță. |
15 |
| 13 | Conector OBD II;
Lumini de stop. |
15 |
| 14 | Ștergător față;
Ștergătoare faruri; Ștergător/duză spate. |
20 |

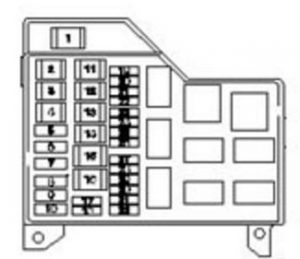

Siguranțe în compartiment motor
| Nr | Descriere | Amperaj [A] |
| 1 | – | 120 |
| 2 | Alimentare siguranțe 11/B 1,2,8 și 13 | 40 |
| 3 | – | – |
| 4 | – | – |
| 5 | Încălzire lunetă;
Încălzire oglinzi laterale. |
25 |
| 6 | Scaun partea șoferului cu suport | 25 |
| 7 | – | – |
| 8 * | ECC;
Iluminare suplimentară; Aprindere; Sirenă; Bord combinat. |
10 |
| 9 * | Închidere centralizată;
Alarmă. |
20 |
| 10 * | Audio | 15 |
| 11 | ECM imobilizator;
Releu motor. |
20 |
| 12 | Geamuri electrice;
Oglinzi electrice. |
30 |
| 13 | Ventilator radiator | 30 |
| 14 | Demaror;
Alimentare siguranțe 11 / B 3-7, 9-12 și 14. |
40 |
| 15 | Sistem antiblocare roți (ABS) | 50 |
| 16 | – | – |
| 17 | Pompă combustibil | 15 |
| 18 | Elemente motor | 10 |
| 19 | Proiectoare de ceață | 20 |
| 20 | – | – |
| 21 | Faruri de întâlnire stânga | 15 |
| 22 | Faruri de întâlnire dreapta | 15 |
| 23 | Lumini de poziție | 10 |
| 24 | Lumini de poziție | 10 |
| 25 | TCM | 10 |
| 26 | – | – |
| 27 | Priză electrică spate | 15 |
| 28 | Lumină principală | 15 |
| 29 | Claxon | 15 |
| 30 | Încărcător A/C;
Ventilator climatizare; |
20 |
| 31 | Pompă VAC (AT) | 10 |
| 32 | – | – |
| * Pentru a putea scoate aceste siguranțe, este necesar ÎNTÂI SĂ RIDICAȚI
cârligul galben al siguranței (siguranță de transport) manual, și apoi să scoateți siguranța cu un instrument special pentru siguranțe. |
||
Volvo S40 (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Volvo XC90 (2003) este siguranța 45(?) în cutia de siguranțe din habitaclu.

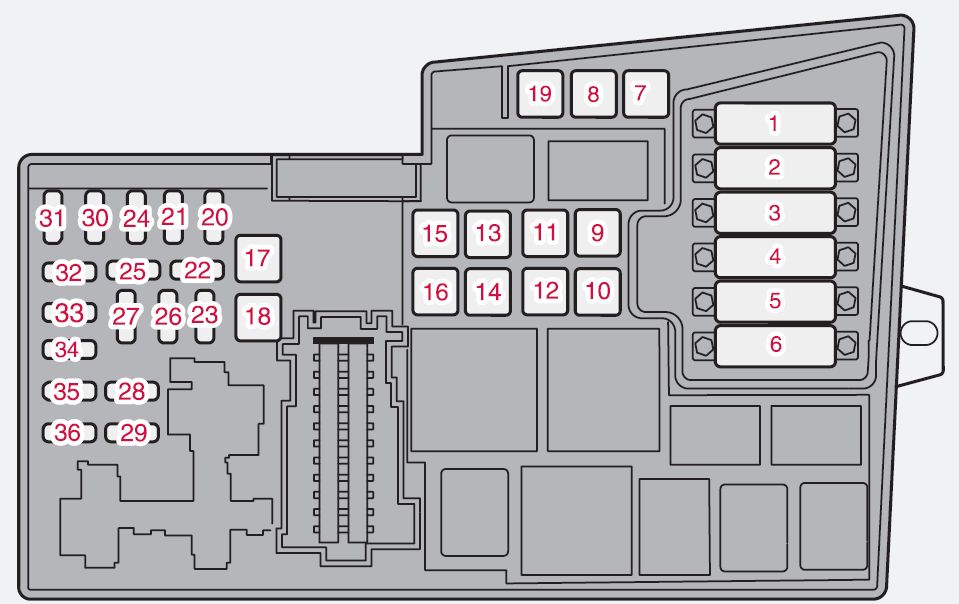

Cutia de siguranțe în compartiment motor
| Număr | Descriere | Amperi [A] |
| 1 | Ventilator răcire (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 4 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 5 | Elemente și unități de climatizare | 80 |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 30 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Modul control motor (ECM) | 30 |
| 10 | Ventilator sistem climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Geam spate încălzit | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare pentru cutia de siguranțe din compartimentul pasagerilor | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | Subwoofer | 15 |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Cheie aprindere | 15 |
| 27 | Compresor climatizare; Electrovalvă închidere apă. | 10 |
| 28 | Modul control sistem climatizare (CCM); Modul control multimedia (MMM). | 10 |
| 29 | Proiectoare de ceață față (opțiune) | 15 |
| 30 | Modul control motor (ECM) | 3 |
| 31 | Regulator tensiune generator | 10 |
| 32 | Injectoare combustibil | 10 |
| 33 | Element încălzire; Sondă lambda încălzită; Pompă gol. | 20 |
| 34 | Bobine de aprindere; Modul control motor. | 10 |
| 35 | Supape senzor motor; Releu climatizare; Bobină releu; Electrovalvă închidere apă. | 15 |
| 36 | Modul control motor (ECM) | 10 |
Cutia de siguranțe în habitaclu
Cutia de siguranțe în habitaclu se află sub compartimentul portbagajului.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Sistem audio | 15 |
| 44 | Sistem de limitare suplimentar (SRS) | 10 |
| 45 | Priză 12 V în partea spate | 15 |
| 46 | Iluminare – compartiment port-objete, bord, spațiu pentru picioare. | 5 |
| 47 | Trapă (opțiune); Oglinzi laterale. | 5 |
| 48 | Spălător faruri | 15 |
| 49 | Sistem de limitare suplimentar (SRS); Senzor masă pasager (OWS). | 10 |
| 50 | – | – |
| 51 | Far bi-xenon (opțiune) | 10 |
| 52 | Sistem antiblocare roți (ABS) | 5 |
| 53 | Servodirecție | 10 |
| 54 | Modul control transmisie (TCM); Modul electronic diferențial (DEM). | 10 |
| 55 | – | – |
| 56 | Modul control încărcare baterie | 10 |
| 57 | Priză diagnostic integrată; Comutator lumini de stop. | 15 |
| 58 | Far de întâlnire dreapta; Releu faruri auxiliare. | 7,5 |
| 59 | Far de întâlnire stânga | 7,5 |
| 60 | Scaun șofer încălzit (opțiune) | 15 |
| 61 | Scaun pasager încălzit (opțiune) | 15 |
| 62 | Trapă (opțiune) | 20 |
| 63 | Geam electric și încuietoare ușă: ușă partea pasagerului spate | 20 |
| 64 | Receptor radio; GPS (opțiune). | 5 |
| 65 | Sistem navigație Volvo (opțiune); Sistem audio. | 5 |
| 66 | Modul control sistem audio (ICM); Bobină releu sistem audio. | 10 |
| 67 | – | – |
| 68 | Regulator de viteză | 5 |
| 69 | Sistem climatizare; Senzor ploaie (opțiune). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Trapă; Iluminare plafon față; Oglindă retrovizoare cu auto-întunecare; Memento centuri de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Priză 12 V în portbagaj; Modul control accesorii (AEM). | 15 |
| 78 | – | – |
| 79 | Lumini de avarie | 5 |
| 80 | – | – |
| 81 | Geam electric și încuietoare ușă: ușă spate partea șoferului | 20 |
| 82 | Geam electric și încuietoare: ușă partea pasagerului. | 25 |
| 83 | Geam electric și încuietoare ușă: ușă față partea șoferului | 25 |
| 84 | Scaun pasager cu acționare electrică | 25 |
| 85 | Scaun șofer cu acționare electrică | 25 |
| 86 | Releu iluminare interior; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2006) este siguranța 45 în bloc siguranțe din habitaclu.
Bloc siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | Ventilator răcire (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru bloc siguranțe în compartiment motor | 60 |
| 4 | Alimentare pentru bloc siguranțe în compartiment motor | 60 |
| 5 | – | – |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 30 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Modul control motor (ECM) | 30 |
| 10 | Ventilator Climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Alimentare pentru lunetă încălzită | 30 |
| 13 | Releu Demaror | 30 |
| 14 | Conector remorcă | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare pentru bloc siguranțe în compartimentul habitaclului | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Cheie aprindere | 15 |
| 27 | Compresor climatizare | 10 |
| 28 | – | – |
| 29 | Proiectoare de ceață față (opțiune) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Senzor lambda încălzit; Pompă gol. | 20 |
| 34 | Bobine de aprindere; Modul control motor; Senzor presiune climatizare. | 10 |
| 35 | Supape senzor motor; Releu climatizare; Bobină releu; Supapă închidere apă. | 15 |
| 36 | Modul control motor (ECM); Senzor clapetă. | 10 |

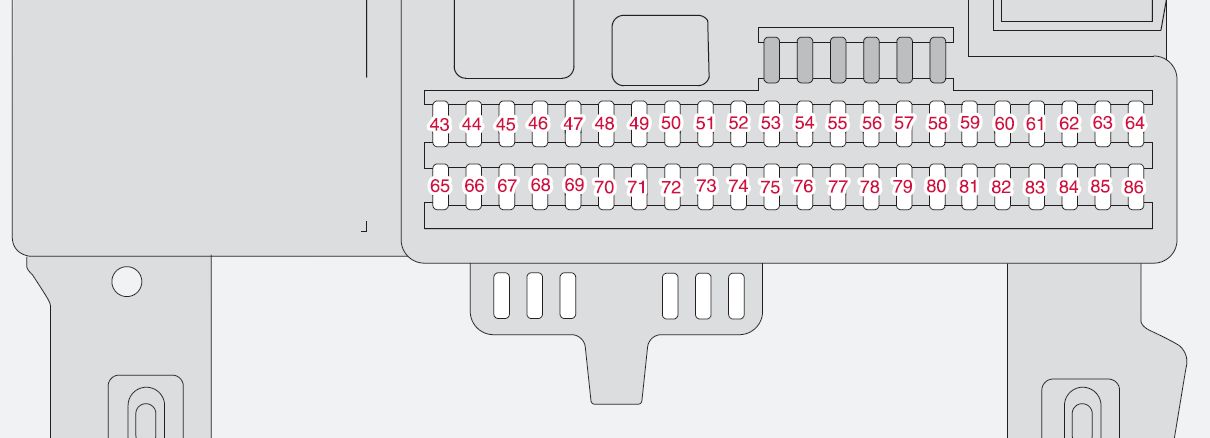

Bloc siguranțe în habitaclu
Blocul siguranțe din cabina pasagerilor se află sub compartimentul portbagaj.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Sistem audio; Sistem de navigație Volvo (opțiune). | 15 |
| 44 | Sistem de limitare suplimentar (SRS) | 10 |
| 45 | Priză 12 V în partea spate | 15 |
| 46 | Iluminare: compartiment port-objete, bord, spațiu pentru picioare. | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | – | – |
| 49 | Sistem de limitare suplimentar (SRS); Senzor masă pasager (OWS). | 10 |
| 50 | – | – |
| 51 | Asistent parcare (opțiune); AWD. | 10 |
| 52 | Modul control transmisie (TCM) | 5 |
| 53 | Sistem antiblocare roți (ABS); Servodirecție; Faruri bi-xenon (opțiune). | 10 |
| 54 | Modul control motor; Turbo (ECM). | 10 |
| 55 | – | – |
| 56 | Modul control sirenă de alertă | 10 |
| 57 | Priză diagnostic integrată; Comutator lumini de stop. | 15 |
| 58 | Far dreapta de drum; Releu lumini auxiliare. | 7,5 |
| 59 | Far stânga de drum | 7,5 |
| 60 | Scaun șofer încălzit (opțiune) | 15 |
| 61 | Scaun pasager încălzit (opțiune) | 15 |
| 62 | Trapă (opțiune) | 20 |
| 63 | Geam electric și încuietoare ușă: ușă spate partea pasagerului | 20 |
| 64 | Sistem audio; Sistem navigație Volvo (opțiune). | 5 |
| 65 | Sistem amplificare | 5 |
| 66 | Modul control sistem audio (ICM); Sistem climatizare. | 10 |
| 67 | – | – |
| 68 | Cruise control | 5 |
| 69 | Sistem climatizare; Senzor ploaie (opțiune). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Trapă; Iluminare interioară față; Oglindă retrovizoare auto-întunecată; Memento centuri de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Priză 12 V în portbagaj; Modul control echipamente suplimentare (AEM). | 15 |
| 78 | – | – |
| 79 | Lumini de rezervă | 5 |
| 80 | – | – |
| 81 | Geam electric și încuietoare ușă: ușă spate partea șoferului | 20 |
| 82 | Geam electric și încuietoare: ușă partea pasagerului | 25 |
| 83 | Geam electric și încuietoare ușă: ușă față partea șoferului | 25 |
| 84 | Scaun pasager cu acționare electrică | 25 |
| 85 | Scaun șofer cu acționare electrică | 25 |
| 86 | Releu iluminare interioară; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2007) – schema cutiei de siguranțe
Anul producției: 2007.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2007) este siguranța 45 în bloc siguranțe din habitaclu.
Bloc siguranțe în compartiment motor
| Număr | Descriere | Amperi [A] |
| 1 | Ventilator răcire (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare la bloc siguranțe în compartiment habitaclu | 60 |
| 4 | Alimentare la bloc siguranțe în compartiment habitaclu | 60 |
| 5 | Element, unitate de climatizare | 80 |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator sistem climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Alimentare pentru lunetă încălzită | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Ieșire pentru cutia de siguranțe în compartimentul habitaclului | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Cheie aprindere | 15 |
| 27 | Compresor climatizare; Electrovalvă închidere apă. | 10 |
| 28 | – | – |
| 29 | Proiectoare de ceață față (opțiune) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Senzor de oxigen încălzit; Pompă gol. | 20 |
| 34 | Bobine de aprindere; Senzor presiune unitate climatizare. | 10 |
| 35 | Supape senzor motor; Releu climatizare; Bobină releu; Electrovalvă închidere apă. | 15 |
| 36 | Modul control motor (ECM); Senzor clapetă. | 10 |
Bloc siguranțe în habitaclu
Blocul siguranțe din cabina pasagerilor se află sub compartimentul portbagajului.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Sistem audio; Sistem de navigație Volvo (opțiune). | 15 |
| 44 | Sistem suplimentar de limitare (SRS); Modul control motor. | 10 |
| 45 | Priză 12 V în partea spate | 15 |
| 46 | Iluminare: compartiment port-objete, bord, spațiu pentru picioare. | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | – | – |
| 49 | Sistem suplimentar de limitare (SRS); Senzor masă pasager (OWS). | 10 |
| 50 | – | – |
| 51 | Asistent parcare (opțiune); Tracțiune integrală; Faruri bi-xenon (opțiune). | 10 |
| 52 | Modul control transmisie (TCM), Sistem antiblocare roți (ABS). | 5 |
| 53 | Servodirecție | 10 |
| 54 | Modul control motor (ECM) | 10 |
| 55 | – | – |
| 56 | Modul control sirenă alarmă | 10 |
| 57 | Priză diagnostic integrată; Comutator lumină de stop. | 15 |
| 58 | Far dreapta far de drum; Releu faruri auxiliare. | 7,5 |
| 59 | Far stânga far de drum | 7,5 |
| 60 | Scaun șofer încălzit (opțiune) | 15 |
| 61 | Scaun încălzit partea pasagerului (opțiune) | 15 |
| 62 | Trapă (opțiune) | 20 |
| 63 | Geam electric și încuietoare ușă: ușă spate partea pasagerului | 20 |
| 64 | Sistem audio, sistem de navigație Volvo (opțiune) | 5 |
| 65 | Instalație audio | 5 |
| 66 | Modul control sistem audio (ICM); Sistem climatizare. | 10 |
| 67 | – | – |
| 68 | Regulator de viteză | 5 |
| 69 | Sistem climatizare; Senzor ploaie (opțiune); Buton BLIS (opțiune). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Trapă; Iluminare interioară față; oglindă retrovizoare cu auto-întunecare; Memento centuri de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Priză 12 V în portbagaj; Modul control accesorii (AEM). | 15 |
| 78 | – | – |
| 79 | Lumini de rezervă | 5 |
| 80 | – | – |
| 81 | Geam electric și încuietoare ușă: ușă spate partea șoferului | 20 |
| 82 | Geam electric și încuietoare: ușă partea pasagerului | 25 |
| 83 | Geam electric și încuietoare ușă: ușă față partea șoferului | 25 |
| 84 | Scaun electric partea pasagerului | 25 |
| 85 | Scaun electric partea șoferului | 25 |
| 86 | Releu iluminare interioară; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2008) este siguranța 45 în bloc siguranțe în habitaclu.
Bloc siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | Ventilator răcire (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru bloc siguranțe în compartimentul habitaclului | 60 |
| 4 | Alimentare pentru bloc siguranțe în compartimentul habitaclului | 60 |
| 5 | Element, unitate de climatizare | 80 |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator sistem climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Alimentare pentru încălzirea lunetei spate | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Intermitent | 30 |
| 18 | Alimentare pentru bloc siguranțe în compartiment motor | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Cheie aprindere | 15 |
| 27 | Compresor climatizare; Electrovalvă închidere apă. | 10 |
| 28 | – | – |
| 29 | Proiectoare de ceață față (opțiune) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Senzor de oxigen încălzit; Pompă gol. | 20 |
| 34 | Bobine de aprindere; Senzor presiune unitate climatizare. | 10 |
| 35 | Supape senzor motor; Releu climatizare; Bobină releu; Electrovalvă închidere apă. | 15 |
| 36 | Modul control motor (ECM); Senzor clapetă. | 10 |
Bloc siguranțe în habitaclu
Blocul siguranțe din cabina pasagerilor se află sub compartimentul portbagajului.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Sistem audio; Sistem de navigație Volvo (opțiune). | 15 |
| 44 | Sistem suplimentar de limitare (SRS); Modul control motor. | 10 |
| 45 | Priză 12 V în partea spate | 15 |
| 46 | Iluminare: compartiment port-objete; bord; spațiu pentru picioare. | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | – | – |
| 49 | Sistem suplimentar de limitare (SRS); Senzor masă partea pasagerului (OWS). | 10 |
| 50 | – | – |
| 51 | AWD; Releu filtru combustibil. | 10 |
| 52 | Modul control transmisie (TCM); Sistem antiblocare roți (ABS). | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistent parcare (opțiune); Faruri BiXenon (opțiune). | 10 |
| 55 | – | – |
| 56 | Modul control la distanță Volvo Navigation System (opțiune); Modul control sirenă alertă. | 10 |
| 57 | Priză diagnostic integrată; Comutator lumini de stop. | 15 |
| 58 | Far de întâlnire dreapta; Releu faruri auxiliare. | 7,5 |
| 59 | Far de întâlnire stânga | 7,5 |
| 60 | Scaun șofer încălzit (opțiune) | 15 |
| 61 | Scaun pasager încălzit (opțiune) | 15 |
| 62 | Trapă (opțiune) | 20 |
| 63 | Geam electric și încuietoare ușă: ușă spate partea pasagerului. | 20 |
| 64 | Sistem audio, sistem de navigație Volvo (opțiune) | 5 |
| 65 | Sistem de amplificare | 5 |
| 66 | Modul control sistem audio (ICM); Sistem climatizare | 10 |
| 67 | – | – |
| 68 | Regulator de viteză | 5 |
| 69 | Sistem climatizare; Senzor ploaie (opțiune); Buton BLIS (opțiune). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Trapă; iluminare plafon față; Oglindă retrovizoare auto-întunecată; Memento centuri de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Priză 12 V în portbagaj; Modul control accesorii (AEM). | 15 |
| 78 | – | – |
| 79 | Lumini de rezervă | 5 |
| 80 | – | – |
| 81 | Geam electric și încuietoare ușă: ușă spate partea șoferului. | 20 |
| 82 | Geam electric și încuietoare: ușă partea pasagerului. | 25 |
| 83 | Geam electric și încuietoare ușă: ușă față partea șoferului. | 25 |
| 84 | Scaun pasager cu acționare electrică | 25 |
| 85 | Scaun șofer cu acționare electrică | 25 |
| 86 | Releu iluminare interior; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2009) este siguranța 45 în cutia de siguranțe din habitaclu.
Cutia de siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | Ventilator motor ventilator (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 4 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 5 | Element, unitate de climatizare | 80 |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Alimentare pentru încălzirea lunetei spate | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă (accesoriu) | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Ștergător/Ștergătoare parbriz | 30 |
| 18 | Alimentare pentru cutia de siguranțe în compartimentul pasagerilor | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Cheie de aprindere | 15 |
| 27 | Compresor climatizare | 10 |
| 28 | – | – |
| 29 | Proiectoare de ceață față * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Senzor lambda încălzit; Pompă gol. | 20 |
| 34 | Bobine de aprindere; Senzor presiune unitate climatizare. | 10 |
| 35 | Supape senzor motor; Releu climatizare; Bobină releu; Capcană ulei element PTC; Canistră; Măsurător masă aer. | 15 |
| 36 | Modul control motor (ECM); Senzor clapetă. | 10 |
Cutia de siguranțe în habitaclu
Cutia de siguranțe în habitaclu se află sub compartimentul portbagajului.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Sistem audio; Sistem de navigație Volvo (opțiune). | 15 |
| 44 | Sistem suplimentar de limitare (SRS); Modul control motor. | 10 |
| 45 | Priză 12 V în partea spate | 15 |
| 46 | Iluminare: compartiment port-objete, bord, spațiu pentru picioare. | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | Ștergător parbriz | 15 |
| 49 | Sistem suplimentar de limitare (SRS); Senzor greutate partea pasagerului (OWS). | 10 |
| 50 | – | – |
| 51 | AWD; Releu filtru combustibil. | 10 |
| 52 | Modul control transmisie (TCM); Sistem antiblocare roți (ABS). | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistent parcare (opțiune); Faruri BiXenon (opțiune). | 10 |
| 55 | – | – |
| 56 | Modul control la distanță Volvo Navigation System (opțiune); Modul control sirenă alarmă. | 10 |
| 57 | Priză diagnostic încorporată; Comutator lumini de stop. | 15 |
| 58 | Far de întâlnire dreapta; Releu faruri auxiliare. | 7,5 |
| 59 | Far de întâlnire stânga | 7,5 |
| 60 | Scaun șofer încălzit (opțiune) | 15 |
| 61 | Scaun pasager încălzit (opțiune) | 15 |
| 62 | Trapă (opțiune) | 20 |
| 63 | Geam electric și încuietoare ușă: ușă spate partea pasagerului. | 20 |
| 64 | Sistem audio; Sistem navigație Volvo (opțiune). | 5 |
| 65 | Sistem amplificare | 5 |
| 66 | Modul control sistem audio (ICM); Sistem climatizare. | 10 |
| 67 | – | – |
| 68 | Regulator de viteză | 5 |
| 69 | Sistem climatizare; Senzor ploaie (opțiune); Buton BLIS (opțiune). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Trapă; Iluminare plafon față; Oglindă retrovizoare automată; Memento centuri de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Modul control accesorii (AEM) | 15 |
| 78 | – | – |
| 79 | Lumini rezervă | 5 |
| 80 | – | – |
| 81 | Geam electric și încuietoare ușă: ușă spate partea șoferului. | 20 |
| 82 | Geam electric: ușă laterală pasager. | 25 |
| 83 | Geam electric și încuietoare ușă: ușă față partea șoferului. | 25 |
| 84 | Scaun pasager cu acționare electrică | 25 |
| 85 | Scaun șofer cu acționare electrică | 25 |
| 86 | Releu iluminare interior; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2010) – schema cutiei de siguranțe
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2010) este siguranța 45 în bloc siguranțe.
Bloc siguranțe în compartiment motor
Volvo S40 – siguranțe – compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | Ventilator răcire (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru bloc siguranțe în compartiment pasagerului | 60 |
| 4 | Alimentare pentru bloc siguranțe în compartiment pasagerului | 60 |
| 5 | Element, unitate de climatizare | 80 |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator sistem de climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Alimentare încălzire lunetă spate | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă (accesoriu) | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare pentru bloc siguranțe în compartiment pasageri | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Aprindere | 15 |
| 27 | Compresor climatizare | 10 |
| 28 | – | – |
| 29 | Proiectoare de ceață față * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Senzor lambda încălzit; Pompă gol. | 20 |
| 34 | Bobine de aprindere; Senzor presiune unitate climatizare. | 10 |
| 35 | Supape senzor motor; Releu climatizare; Bobină releu; Capcană ulei element PTC; Rezervor; Măsurător masă aer. | 15 |
| 36 | Modul control motor (ECM); Senzor clapetă. | 10 |
Bloc siguranțe în compartimentul pasagerilor
Blocul siguranțe din cabina pasagerilor se află sub compartimentul portobjecte.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neîn uz | – |
| 43 | Sistem audio; Bluetooth; Sistem de navigație Volvo *. | 15 |
| 44 | Sistem limitator suplimentar (SRS); Modul control motor. | 10 |
| 45 | Priză 12 V în partea spate a compartiment motor | 15 |
| 46 | Iluminare: compartiment port-objete, bord, spațiu pentru picioare. | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | Spălător parbriz | 15 |
| 49 | Sistem limitator suplimentar (SRS); Senzor masă partea pasagerului (OWS). | 10 |
| 50 | – | – |
| 51 | AWD; Releu filtru combustibil. | 10 |
| 52 | Modul control transmisie (TCM); Sistem antiblocare roți (ABS). | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistent parcare *; Faruri active pentru curbe *. | 10 |
| 55 | – | – |
| 56 | Modul cheie la distanță Sistem de navigație Volvo; Modul control sirenă de alertă. | 10 |
| 57 | Port diagnostic integrat; Comutator lumini frâne. | 15 |
| 58 | Far Faruri de întâlnire dreapta; Releu faruri auxiliare. | 7,5 |
| 59 | Far Faruri de întâlnire stânga | 7,5 |
| 60 | Scaun șofer încălzit * | 15 |
| 61 | Scaun încălzit partea pasagerului * | 15 |
| 62 | Trapă * | – |
| 63 | Geam electric și încuietoare ușă: ușă partea pasagerului spate. | 20 |
| 64 | Sistem audio; Sistem de navigație Volvo *. | 5 |
| 65 | Sistem de amplificare | 5 |
| 66 | Modul control sistem audio (ICM); Sistem climatizare. | 10 |
| 67 | – | – |
| 68 | Regulator de viteză | 5 |
| 69 | Sistem climatizare; Senzor de ploaie *; Buton BLIS *. | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Trapă; Iluminare plafon față; Oglindă retrovizoare cu auto-întunecare *; Memento pentru centurile de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Modul control echipament auxiliar (AEM) | 15 |
| 78 | – | – |
| 79 | Lumini de rezervă | 5 |
| 80 | – | – |
| 81 | Geam electric și încuietoare ușă: ușă spate partea șoferului | 20 |
| 82 | Geam electric: ușă laterală pasager | 25 |
| 83 | Geam electric și încuietoare ușă: ușă față partea șoferului | 25 |
| 84 | Scaun pasager cu acționare electrică | 25 |
| 85 | Scaun șofer cu acționare electrică | 25 |
| 86 | Releu iluminare interioară; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2011) – schema cutiei de siguranțe
Anul producției: 2011.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2011) este siguranța 45 în cutia de siguranțe.
Cutia de siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | Ventilator lichid răcire (radiator) | 50 |
| 2 | Asistență la direcție | 80 |
| 3 | Alimentare pentru cutia de siguranțe în partea pasagerului | 60 |
| 4 | Alimentare pentru cutia de siguranțe în partea pasagerului | 60 |
| 5 | Element, unitate de climatizare | 80 |
| 6 | – | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator sistem climatizare | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Încălzire lunetă spate | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă (accesoriu) | 40 |
| 15 | – | – |
| 16 | Alimentare pentru sistem audio | 30 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare pentru cutia de siguranțe în compartiment pasager | 40 |
| 19 | – | – |
| 20 | Claxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Modul control motor (ECM); Modul control transmisie (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Cheie aprindere | 15 |
| 27 | Compresor aer condiționat | 10 |
| 28 | – | – |
| 29 | Proiectoare de ceață față* | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Sondă lambda încălzită, pompă gol | 20 |
| 34 | Bobine de aprindere; Senzor presiune unitate climatizare | 10 |
| 35 | Supape senzor motor; Releu aer condiționat; Bobină releu; Capcană ulei element PTC; Rezervor; Măsurător masă aer. | 15 |
| 36 | Modul control motor (ECM); Senzor clapetă. | 10 |
Cutia de siguranțe în partea pasagerului
Cutia de siguranțe din cabina pasagerului se află sub sertar.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Sistem audio, Bluetooth; Sistem de navigație Volvo*. | 15 |
| 44 | Sistem suplimentar de limitare (SRS); Modul control motor. | 10 |
| 45 | Priză 12 V în partea spate a bordului | 15 |
| 46 | Iluminare: torpedou, bord, spațiu pentru picioare. | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | Spălător parbriz | 15 |
| 49 | Sistem suplimentar de limitare (SRS); Senzor masă partea pasagerului (OWS). | 10 |
| 50 | – | – |
| 51 | AWD; Releu filtru combustibil. | 10 |
| 52 | Modul control transmisie (TCM); Sistem antiblocare roți (ABS). | 5 |
| 53 | Asistență la direcție | 10 |
| 54 | Asistent parcare*; Faruri active în curbă*. | 10 |
| 55 | – | – |
| 56 | Modul cheie la distanță sistem navigație Volvo; Modul control sirenă alertă. | 10 |
| 57 | Priză diagnostic integrată; Comutator lumini de stop. | 15 |
| 58 | Far Faruri de întâlnire dreapta; Releu faruri auxiliare. | 7,5 |
| 59 | Far Faruri de întâlnire stânga | 7,5 |
| 60 | Scaun încălzit partea șoferului* | 15 |
| 61 | Scaun încălzit partea pasagerului* | 15 |
| 62 | Panoramic* | – |
| 63 | Geam electric și închidere ușă – ușă spate partea pasagerului | 20 |
| 64 | Radio satelitar Sirius* | 5 |
| 65 | Sistem audio | 5 |
| 66 | Modul control sistem audio (ICM); Sistem climatizare. | 10 |
| 67 | – | – |
| 68 | Cruise control | 5 |
| 69 | Sistem climatizare; Senzor ploaie*; Buton BLIS*. | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Panoramic; Iluminare interioară față; Oglindă retrovizoare auto-întunecată*; Memento centură de siguranță. | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Modul control accesorii (AEM) | 15 |
| 78 | – | – |
| 79 | Lumini de rezervă | 5 |
| 80 | – | – |
| 81 | Geam electric și închidere ușă: ușă spate partea șoferului | 20 |
| 82 | Geam electric: ușă laterală partea pasagerului. | 25 |
| 83 | Geam electric și închidere ușă: ușă față partea șoferului | 25 |
| 84 | Scaun partea pasagerului cu acționare electrică | 25 |
| 85 | Scaun partea șoferului cu acționare electrică | 25 |
| 86 | Releu iluminare interioară; Iluminare portbagaj; Scaune electrice. | 5 |
Volvo S40 (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Volvo S40 (2012) este siguranța 45 în cutia de siguranțe din habitaclu.
Cutia de siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] |
| 1 | Ventilator răcire | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 4 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 5 | Element PTC, încălzitor aer * | 80 |
| 6 | Injectoare (DRIVe) | 60 |
| Injectoare (motor Diesel 5 cilindri) | 70 | |
| 7 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator | 40 |
| 11 | Spălător faruri | 20 |
| 12 | Geam spate încălzit | 30 |
| 13 | Electrovalvă actuator; Demaror. | 30 |
| 14 | Cablu remorcă * | 40 |
| 15 | Gol | – |
| 16 | Sistem Infotainment | 30 |
| 17 | Comutatoare ștergător parbriz | 30 |
| 18 | Alimentare pentru cutia de siguranțe în compartimentul motor | 40 |
| 19 | rezervă | – |
| 20 | Claxon | 15 |
| 21 | Încălzitor combustibil suplimentar, încălzitor habitaclu * | 20 |
| 22 | rezervă | – |
| 23 | Modul control motor (benzină 5 cilindri); Modul control cutie (5 cilindri). | 10 |
| Modul control transmisie (4 cilindri) | 15 | |
| 24 | Filtru combustibil încălzit (motor Diesel 5 cilindri); Element PTC; Separator ulei (Diesel 5 cilindri). | 20 |
| 25 | Modul electronic central (CEM) (Pornire / Oprire) | – |
| 26 | Blocare aprindere | 15 |
| 27 | Compresor aer condiționat | 10 |
| 28 | rezervă | – |
| 29 | Faruri față proiectoare de ceață; Lumini de zi (DRL) *. | 15 |
| 30 | Pompă lichid răcire (Pornire / Oprire) | 10 |
| 31 | Regulator tensiune, alternator (benzină 4 cilindri) | 10 |
| 32 | Injectoare (benzină 5 cilindri); Supapă control turbocompresor (Diesel 5 cilindri); Senzor nivel ulei (Diesel 5 cilindri); Supapă control, flux combustibil (DRIVe); Senzor flux aer masic (DRIVe); Motor control turbo (DRIVe). | 10 |
| 33 | Pompă gol (benzină 5 cilindri); Bobină releu; Releu, pompă gol (benzină 5 cilindri); Modul control motor (Diesel 5 cilindri); Filtru combustibil încălzit (DRIVe). | 20 |
| 34 | Bobine de aprindere (benzină); Comutator presiune; Sistem climatizare (5 cilindri); Modul control, bujii încălzitoare (Diesel 5 cilindri); Sistem control emisii EGR (Diesel 5 cilindri); Pompă combustibil (DRIVe); Senzor de oxigen (DRIVe); Modul control motor (Pornire / Oprire); Bobine relee; Releu Pornire / Oprire. | 10 |
| 35 | Bobină releu; Sistem climatizare; Element PTC; Separator ulei (benzină 5 cilindri); Senzor flux aer (benzină 5 cilindri); Supapă control turbocompresor (benzină 5 cilindri); Solenoizi; Faze variabile distribuție (benzină 5 cilindri); Injectoare (benzină 2,0 l); Supapă EVAP (benzină 2,0 l); Supapă, amestec aer-combustibil (benzină 2,0 l); Supapă control, presiune combustibil (Diesel 5 cilindri); Modul control motor (Diesel 5 cilindri); EGR motor (DRIVe). | 15 |
| 36 | Modul control motor (benzină, DRIVe); Senzor poziție pedală accelerație (Diesel 5 cilindri); Senzori de oxigen (Diesel 5 cilindri). | 10 |

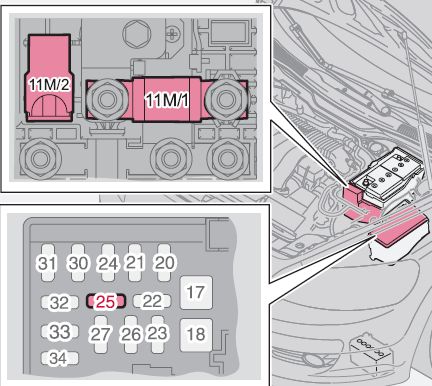

DRIVe Aprindere / Oprire *
| Număr | Descriere | Amperaj [A] |
| 11 M / 1 | Compartiment motor, distribuitor electric | 125 |
| 11 M / 2 | Senzor, monitorizare baterie | 15 |
| 25 | Modul electronic central (CEM) (baterie de rezervă tensiune de referință), motor Diesel | 10 |
Cutia de siguranțe în habitaclu
Cutia de siguranțe în habitaclu se află sub compartimentul portbagajului.
| Număr | Descriere | Amperaj [A] |
| 37 | Neutilizat | – |
| 38 | Neutilizat | – |
| 39 | Neutilizat | – |
| 40 | Neutilizat | – |
| 41 | Neutilizat | – |
| 42 | Neutilizat | – |
| 43 | Telematică *; Sistem audio, RTI *; Bluetooth *. | 15 |
| 44 | Sistem SRS; Modul control motor (5 cilindri, DRIVe) | 10 |
| 45 | Priză electrică, habitaclu | 15 |
| 46 | Habitaclu, compartiment portbagaj și iluminare suplimentară | 5 |
| 47 | Iluminare interioară; Mecanism deschidere garaj cu telecomandă *. | 5 |
| 48 | Ștergător | 15 |
| 49 | Sistem SRS | 10 |
| 50 | rezervă | – |
| 51 | Element PTC; Încălzitor aer *; Bobină releu; Releu, filtru combustibil încălzit (Diesel 5 cilindri); AWD. | 10 |
| 52 | Modul control cutie; Sistem ABS. | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistență parcare *; Faruri xenon *. | 10 |
| 55 | Modul control Keyless * | 20 |
| 56 | Receptor telecomandă; Sirenă *. | 10 |
| 57 | Conector date (DLC); Comutator lumină de stop. | 15 |
| 58 | Far de întâlnire dreapta; Bobină releu; Releu, lumini suplimentare *. | 7,5 |
| 59 | Far de întâlnire stânga | 7,5 |
| 60 | Încălzire scaun (partea șoferului) | 15 |
| 61 | Încălzire scaun (partea pasagerului) | 15 |
| 62 | Panoramă * | – |
| 63 | Alimentare pentru ușa spate dreapta | 20 |
| 64 | gol | 5 |
| 65 | Audio; Infotainment. | 5 |
| 66 | Sistem audio; Infotainment; Climatizare. | 10 |
| 67 | gol | – |
| 68 | Pilot automat | 5 |
| 69 | Sistem climatizare; Senzor ploaie; Butoane BLIS *; Asistent parcare *; DRIVe. | 5 |
| 70 | gol | – |
| 71 | gol | – |
| 72 | gol | – |
| 73 | Panoramă *; Consolă plafon iluminare interioară; Memento centură de siguranță, spate; Întunecare, oglindă retrovizoare interioară *. | 5 |
| 74 | Pompă combustibil | 15 |
| 75 | gol | – |
| 76 | gol | – |
| 77 | Spațiu încărcare priză electrică; Modul control, accesorii * | 15 |
| 78 | gol | – |
| 79 | Lumină marșarier; Întunecat, oglindă retrovizoare interioară (semnal). | 5 |
| 80 | gol | – |
| 81 | Alimentare pentru ușa spate stânga | 20 |
| 82 | Alimentare pentru ușa față dreapta | 25 |
| 83 | Alimentare pentru ușa față stânga | 25 |
| 84 | Scaun electric, pasager | 25 |
| 85 | Scaun electric, șofer | 25 |
| 86 | Iluminare interioară; Iluminare spațiu încărcare; Scaune electrice; Afișaj nivel combustibil (2,0F). | 5 |
