Volvo V90 Cross Country (2016) – cutia de siguranțe

Volvo V90 Cross Country (2016) – schema cutiei de siguranțe

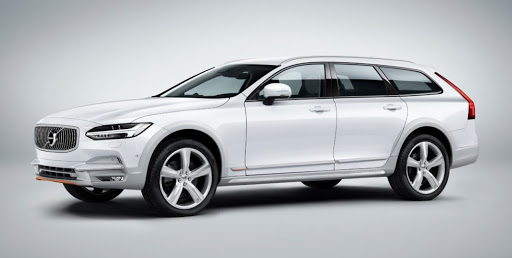

Volvo V90 Cross Country este un alt vehicul off-road din oferta mărcii suedeze. Oferă tracțiune integrală, un șasiu proiectat special. Garda la sol este de 21 cm. V90 Cross Country a fost de asemenea echipat cu funcția Hill Descent Control, care permite abordarea coborârilor și urcărilor abrupte.

Anul producției: 2016.

Siguranța brichetei (priză de alimentare) în Volvo V90 Cross Country (2016) este siguranța 24 în cutia de siguranțe din compartiment motor.

Siguranțe în compartiment motor



Număr	Descriere	Amperaj [A]
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Priză USB față *	5
24	Priză 12 V în consola față între scaune	15
25	Priză 12 V în spatele consolei între scaune	15
26	Priză 12 V în portbagaj	15
27	–	–
28	Far lateral stânga, unele modele LED	15
29	Far lateral dreapta, unele modele LED	15
30	–	–
31	Parbriz încălzit *, partea șoferului	Ramură
32	Parbriz încălzit *, partea șoferului	40
33	Spălător faruri *	25
34	Spălător parbriz	25
35	–	–
36	Claxon	20
37	Sirenă alarmă	5
38	Modul control sistem frânare (valve, frână de parcare)	40
39	Ștergător/Ștergătoare parbriz	30
40	Spălător lunetă	25
41	Parbriz încălzit *, partea pasagerului	40
42	–	–
43	Modul control sistem frânare (pompă ABS)	40
44	–	–
45	Parbriz încălzit *, partea pasagerului	Ramură
46	Alimentare la contact pentru: modul control motor, componente transmisie, servodirecție electrică, modul electric central; Modul control sistem frânare	5
47	–	–
48	Far lateral dreapta	7,5

Far lateral dreapta, unele modele LED	15
49	–	–
50	–	–
51	Modul control al conexiunii bateriei	5
52	Airbag; Senzor greutate pasager (OWS)	5
53	Far lateral stânga	7,5
	Far lateral stânga, unele modele LED	15
54	Senzor pedala accelerației	5
55	Modul control transmisie	15
56	Modul control motor	5
57	–	–
58	–	–
59	–	–
60	–	–
61	Modul control motor; Demaror; Supapă turbocompresor	20
62	Solenoizi; Supape; Termostat sistem răcire motor.	10
63	Regulatori gol; Supapă	7,5
64	Modul control jaluzea spoiler; Modul control grilă radiator; Detectare scurgeri combustibil.	5
65	–	–
66	Senzori oxigen încălziți (față și spate)	15
67	Electrovalvă pompă ulei; Ambreiaj magnetic climatizare; Senzor oxigen încălzit (central).	15
68	–	–
69	Modul control motor	20
70	Bobine de aprindere; Bujii	15
71	–	–
72	–	–
73	–	–
74	–	–
75	–	–
76	–	–
77	Demaror	Ramură
78	Demaror	40

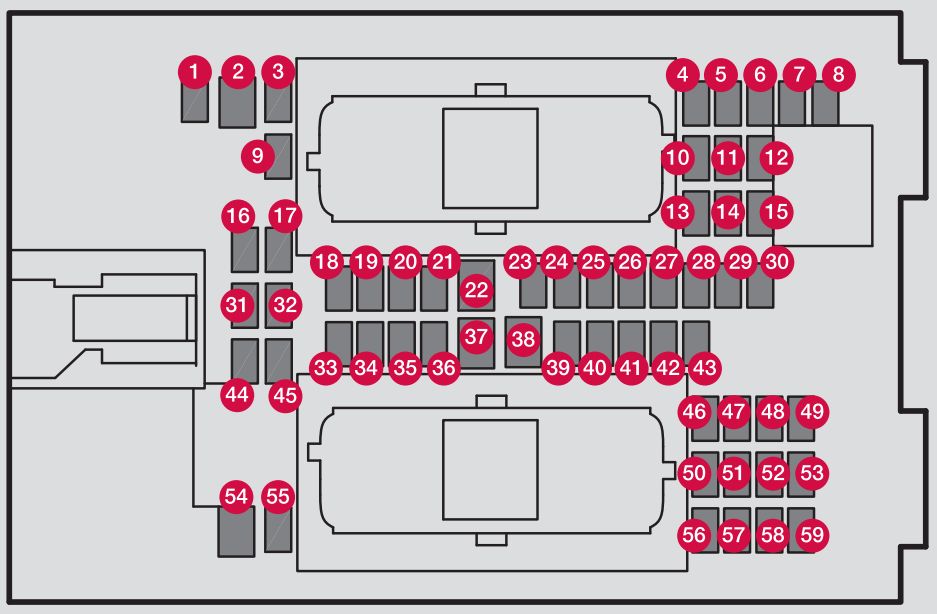

Siguranțe în cabina pasagerilor

Siguranțele în secțiunea pasagerilor sunt poziționate sub sertar.



Număr	Descriere	Amperaj [A]
1	–	–
2	Priză 120 V în spatele consolei între scaune *	30
3	–	–
4	Senzor de mișcare al sistemului de alarmă A.	5
5	Redare multimedia	5
6	Panou instrumente	5
7	Butonul consolei centrale	5
8	Senzor de soare	5
9	–	–
10	–	–
11	Modul volan	5
12	Modul pentru butonul de pornire și frână de parcare	5
13	Modul volan încălzit *	15
14	–	–
15	–	–
16	–	–
17	–	–
18	Modul control sistem climatizare	10
19	–	–
20	Diagnosticare bord (OBDII)	10
21	Display central	5
22	Modul ventilator sistem climatizare (față)	40
23	–	–
24	Iluminare instrumente; Iluminare suplimentară; Funcție de întunecare automată a oglinzii retrovizoare; Senzor de ploaie și lumină; Tastatură în consola spate a tunelului *; Scaune față reglabile electric *; Panouri de control ale ușilor spate.	7,5
25	Modul control funcții asistență șofer	5
26	Acoperiș panoramic și cortină parasolară *	20
27	Display Head-up *	5
28	Iluminare de cortesia	5
29	–	–

30	Display consola plafon (memento pentru a pune centurile, indicator sistem airbag lateral partea pasagerului)	5
31	–	–
32	Senzor de umiditate	5
33	Modul uși spate partea pasagerului	20
34	Siguranțe în portbagaj	10
35	Modul control conexiune Internet; Modul control Volvo On Call	5
36	Modul uși spate partea șoferului	20
37	Modul control Infotainment (amplificator)	40
38	–	–
39	Modul antenă multibandă	5
40	Funcție masaj scaun față	5
41	–	–
42	Ștergător parbriz spate	15
43	Modul control pompă combustibil	15
44	–	–
45	–	–
46	Încălzire scaun față partea șoferului *	15
47	Încălzire scaune față partea pasagerului *	15
48	Pompă lichid răcire	10
49	–	–
50	Modul uși față partea șoferului	20
51	Modul control activ șasiu *	20
52	–	–
53	Modul control Sensus	10
54	–	–
55	–	–
56	Modul uși față partea pasagerului	20
57	–	–
58	–	–
59	Comutator automat pentru siguranțele 53 și 58	15

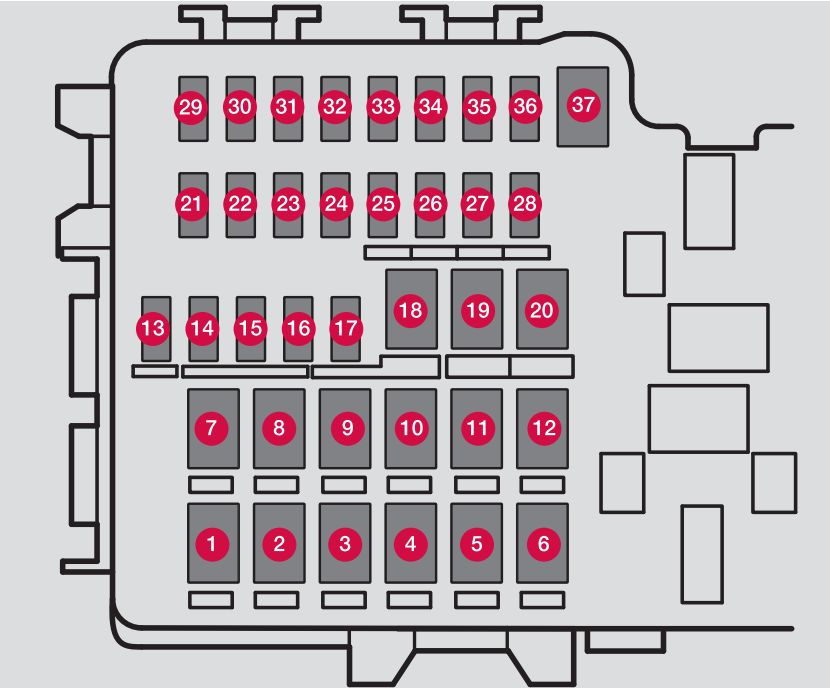

Siguranțe în portbagaj

Număr	Descriere	Amperaj [A]
1	Parbriz încălzit spate	30
2	–	–
3	Compresor cu suspensie pneumatică *	40
4	Motor de deblocare a spătarului scaunului spate partea pasagerului	15
5	–	–
6	Motor de deblocare a spătarului scaunului spate partea șoferului	15
7	–	–
8	–	–
9	Ușă portbagaj controlată electric *	25
10	Modul scaun față reglabile electric (partea pasagerului) *	20
11	Modul control cârlig remorcă*	40
12	Modul de tensionare a centurii de siguranță (partea pasagerului)	40
13	Înfășurări interne ale releului	5
14	–	–
15	Modul de detectare a mișcării piciorului pentru deschiderea ușii portbagaj electrice *	5
16	–	–
17	–	–
18	Cârlig remorcă * modul control	25

19	Scaun față controlat electric (modul scaun șofer *	20
20	Modul de tensionare a centurii de siguranță (partea șoferului)	40
21	Cameră de parcare *	5
22	–	–
23	–	–
24	–	–
25	–	–
26	Module sistem airbag și tensiune centuri de siguranță	5
27	–	–
28	Scaun spate încălzit (partea șoferului) *	15
29	–	–
30	Informații punct mort (BLIS) *	5
31	–	–
32	Module tensiune centuri de siguranță	5
33	Actuator sistem emisii	5
34	–	–
35	Modul control tracțiune integrală *	15
36	Scaun spate încălzit (partea pasagerului) *	15
37	–	–
