Volvo C70 (1998-2013) – cutia de siguranțe
Volvo C70 (1998-1999) – schema cutiei de siguranțe
Anul producției: 1998, 1999.
Siguranță brichetă (priză de alimentare) în Volvo C70 (1998-1999) este siguranța 11C/30 în cutia de siguranțe din compartiment motor.

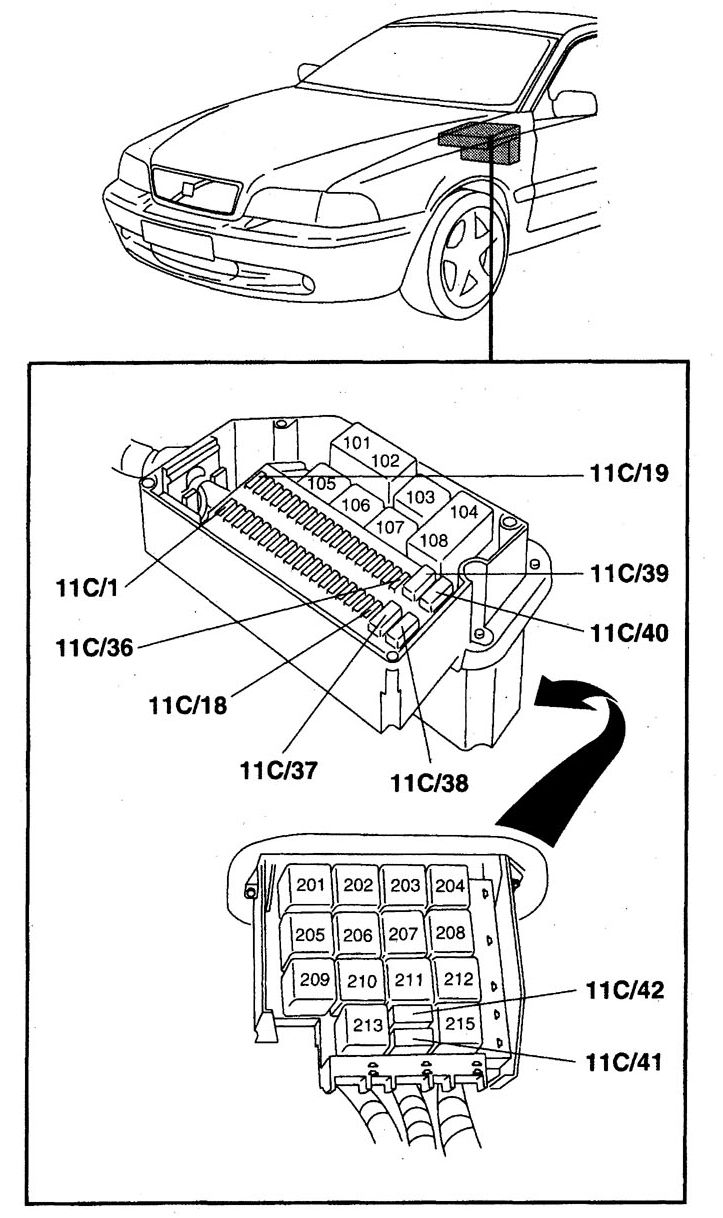

Unitate electrică centrală
Volvo C70 – schema cutiei de siguranțe – unitate electrică centrală
| Nr | Descriere | Amperaj [A] |
| 11C / 1 | – | – |
| 11C / 2 | Închidere centralizată,
alarmă antifurt a modulului control, Comutator mod AW 50-42, modul control RTI |
10 |
| 11C / 3 | Modul control Sistem antiblocare roți (ABS) | 10 |
| 11C / 4 | Imobilizator | 10 |
| 11C / 5 | Climatizare,
Conector interfață date (DLC) |
15 |
| 11C / 6 | Modul control închidere centralizată,
alarmă antifurt, sirena alarmei, senzor de mișcare (S70/V70) |
20 |
| 11C / 7 | Radio,
Amplificator |
15 |
| 11C / 8 | Imobilizator,
panou instrumente conectat, comutator lumini |
15 |
| 11C / 9 | Scaun spate încălzit (S70/V70),
Amplificator (C70) |
20 |
| 11C / 10 | Cheie aprindere | 15 |
| 11C / 11 | Lumină de stop (frână) | 10 |
| 11C / 12 | Încălzitor lichid răcire motor (Diesel),
Amplificator (C70) |
20 |
| 11C / 13 | Semnalizatoare,
Lumină intermitentă de urgență, Lampă intermitentă a farului, Închidere centralizată modul control, alarmă antifurt, Închidere centralizată la distanță, alarmă antifurt, Senzor de spargere geam |
15 |
| 11C / 14 | Geam spate încălzit,
Oglinzi laterale încălzite |
30 |
| 11C / 15 | Iluminare de curtoazie,
Iluminare compartiment torpedou, iluminare suplimentară spațiu pentru picioare, lămpi avertizare uși deschise, iluminare compartiment încărcare, memento centură de siguranță, modul control RTI, cititor CD RTI, display RTI |
10 |
| 11C / 16 | Antena de alimentare,
cititor CD, Priză ieșire remorcă (S70/V70), Accesoriu, Cârlig remorcă (C70) |
30 |
| 11C / 17 | Faruri față proiectoare de ceață | 20 |
| 11C / 18 | Avertizare cheie,
Închidere centralizată, alarmă antifurt a modulului control |
10 |
| 11C / 19 | Faruri de întâlnire stânga,
Accesoriu |
15 |
| 11C / 20 | Faruri de întâlnire dreapta,
Bec avertizare faruri de întâlnire |
15 |
| 11C / 21 | Faruri de drum stânga | 15 |
| 11C / 22 | Faruri de drum dreapta | 15 |
| 11C / 23 | Lumini de parcare,
bec spate, iluminare plăcuță înmatriculare |
10 |
| 11C / 24 | Lumini de parcare,
bec spate, senzor avertizare defect bec |
10 |
| 11C / 25 | Lumină spate proiectoare de ceață,
bec control lumini spate proiectoare de ceață |
10 |
| 11C / 26 | Comutator lumini | 15 |
| 11C / 27 | Bec marșarier (marșarier),
semnalizator |
15 |
| 11C / 28 | Scaune încălzite,
scaun spate încălzit (S70 / V70) |
25 |
| 11C / 29 | Bancă 15 (15/4): oglinzi laterale încălzite, reamintire centură de siguranță, pilot automat, senzor avertizare defect bec, blocare cutie, senzor temperatură gaze evacuare, încălzitor lichid răcire motor (Diesel), cârlig remorcă (C70) |
10 |
| 11C / 30 | Brichetă/priză față 12V,
modul control RTI, cititor CD RTI, display RTI |
15 |
| 11C / 31 | Control climatizare | 25 |
| 11C / 32 | Radio / amplificator | 10 |
| 11C / 33 | Bancă X (15/8): Reglare lățime fascicul, spălător / ștergător lunetă |
15 |
| 11C / 34 | Claxon,
Spălător/ștergător parbriz față, Spălător/ștergător far, Claxon |
25 |
| 11C / 35 | Iluminare semnalizatoare și panou control,
iluminare scrumieră, trapă electrică, oglindă retrovizoare (C70) |
10 |
| 11C / 36 | Brichetă / priză 12 V spate,
scaune electrice |
15 |
| Numero | Descriere |
| 11C / 37 | Geamuri electrice,
trapă electrică, oglinzi laterale electrice (non CONV), oglinzi laterale electrice retractabile (non CONV), dezumidificare spate și oglinzi laterale electrice încălzite (non CONV) |
| 11C / 38 | Geamuri electrice (C70) |
| 11C / 39 | Scaune electrice (LH) |
| 11C / 40 | Scaune electrice (AH) |
| 11C / 41 | Acționator – plafon moale (CONV) |
| 11C / 42 | Plafon moale (CONV) |
Releu
| Poziție | Descriere |
| 15 | Ventilator electric răcire |
| 16 | – |
| 17 | Aprindere |
| 18 | Climatizare |
Cutia de siguranțe / releu a compartimentului motor
| Numero | Descriere | [A] |
| 11A / 1 | Ventilator răcire motor (FC) | 60 |
| 11A / 2 | Siguranțe 11 C / 26 · 29
prin releu suprasarcină 151_t Siguranțe 11 C / 33-37 prin releu suprasarcină X |
50 |
| 11A / 3 | Aprindere, pompă injecție
aer secundar (PAIR), încălzitor ulei motorină mufă lichid răcire |
50 |
| 11A / 4 | Modul control Sistem antiblocare roți (ABS) | 50 |
| 11A / 5 | Releu principal far
cu senzor defect bec avertizare |
50 |
| 11A / 6 | Siguranțe 11 C / 5-10 | 60 |
| 11A / 7 | Siguranțe 11 C / 11-17 și
siguranțe 11C / 39-40 |
50 |
| 11A / 8 | Siguranță 11 B / 1,
siguranțe 11B / 2-5 prin sistem injecție combustibil releu principal |
60 |
| 11A / 9 | Bujii incandescență 1-5 prin
releu bujii incandescență (motoare Diesel) |
80 |
| 11B / 1 | Cheie aprindere, modul control motor (ECM),
modul control AW 50-42, releu principal sistem injecție combustibil (Motronic 4.3 / 4.4) |
10 |
| 11B / 2 | Modul control motor (ECM),
injectoare, supapă control aer la relanti (IAC), senzor debit masic aer (MAF), pompă injecție combustibil (motorină), supapă distribuție injecție (motorină) |
10 |
| 11B / 3 | Pompă combustibil (FP),
modul aprindere evacuare (IDM) și bobină aprindere, releu bujii incandescență (Diesel), lichid răcire bujii incandescență (Diesel), supapă control turbocompresor (TC) (Diesel), convertor EGR (Diesel), încălzire aer preinjecție prin rezistor PTC (Diesel) |
20 (15 Diesel) |
| 11B / 4 | Modul control AW 50-42 | 10 |
| 11B / 5 | Releu climatizare (A/C),
senzor oxigen încălzit (H02S) față, senzor oxigen încălzit spate, supapă ventilare rezervor (CP), sistem injecție aer secundar supapă electrovalvă (PAIR), supapă închidere absorbant vapori combustibil EVAP, aer secundar releu buton pompă sistem injecție (PAIR), supapă control turbocompresor (TC), rezistor PTC încălzire aer |
10 |
Volvo C70 (2001) – schema cutiei de siguranțe
Anul producției: 2001.
Siguranță brichetă (priză de alimentare) în Volvo XC90 (2003) este siguranța 30 în cutia de siguranțe (suplimentară).
Releu / cutia principală de siguranțe
Cutia de siguranțe se află în compartiment motor.
Releu
| Poziție | Descriere |
| 15 | Ventilator electric răcire |
| 16 | – |
| 17 | Demaror |
| 18 | Climatizare |
Siguranțe în releu / cutia principală de siguranțe (siguranțe principale ale sistemului)
| Poziție | Descriere | Amperaj [A] |
| 1 | Ventilator electric răcire | 60 |
| 2 | Siguranțe în cutia de siguranțe suplimentară | 50 |
| 3 | Demaror | 50 |
| 4 | Sistem antiblocare roți (ABS), STC | 50 |
| 5 | Faruri | 50 |
| 6 | Siguranțe în cutia de siguranțe suplimentară | 60 |
| 7 | Siguranțe în cutia de siguranțe suplimentară | 50 |
| 8 | Module control – motor / cutie automată | 60 |
| 9 | – | – |
| 10 | Cheie aprindere, Module control – motor / cutie automată | 10 |
| 11 | Releu climatizare, sistem combustibil | 15 |
| 12 | Pompă combustibil, injectoare combustibil, modul control motor | 15 |
| 13 | Sistem aprindere | 15 |
| 14 | Sistem emisii | 20 |
Siguranțe (cutia de siguranțe suplimentară)
| Poziție | Descriere | Amperaj [A] |
| 1 | Electrovalvă întrerupător deschidere portbagaj | 10 |
| 2 | Far spate proiectoare de ceață, conectori remorcă | 10 |
| 3 | Închidere centralizată | 10 |
| 4 | Imobilizator, Sistem antiblocare roți (ABS), bloc cutie | 10 |
| 5 | Sisteme de climatizare, diagnosticare bord OBDII | 15 |
| 6 | Închidere centralizată | 20 |
| 7 | Sistem audio | 15 |
| 8 | Imobilizator, computer bord, întrerupător lumini | 15 |
| 9 | Amplificator – sistem audio | 30 |
| 10 | Închidere centralizată de la distanță | 10 |
| 11 | Lumină de stop | 10 |
| 12 | Sistem audio | 30 |
| 13 | Lumini de avarie, lumini față, închidere centralizată de la distanță | 15 |
| 14 | Geam spate încălzit și oglinzi laterale | 40 |
| 15 | Lumini suplimentare, lumini avertizare portiere deschise, iluminare portbagaj, reminder centură de siguranță, iluminare cutie mănuși, iluminare oglindă în partea pasagerului | 10 |
| 16 | Antena alimentată, conector electric pentru remorcă, accesorii | 30 |
| 17 | Proiectoare de ceață față | 20 |
| 18 | Reminder cheie, releu faruri | 10 |
| 19 | Faruri de întâlnire stânga, accesorii | 15 |
| 20 | Faruri de întâlnire dreapta, martor faruri de întâlnire | 15 |
| 21 | Far de drum stânga | 15 |
| 22 | Far de drum dreapta | 15 |
| 23 | Lumini de poziție față / spate stânga, lumină spate stânga, iluminare număr, conectori remorcă | 10 |
| 24 | Lumini de poziție față / spate dreapta, lumină spate dreapta, conectori remorcă | 10 |
| 25 | – | – |
| 26 | Comutator faruri | 15 |
| 27 | Lumini marșarier, semnalizatoare | 15 |
| 28 | Scaune față încălzite (unele modele) | 25 |
| 29 | Geam spate încălzit, bloc cutie, reminder centură de siguranță, pilot automat, oglinzi laterale încălzite, senzor defect bec, accesorii | 10 |
| 30 | Prezentă priză suplimentară 12 V. | 15 |
| 31 | Sisteme de climatizare cu ventilator în partea pasagerului | 25 |
| 32 | Sistem audio, ECC, trapă, iluminare instrumente | 10 |
| 33 | – | – |
| 34 | Ștergător/Ștergătoare parbriz, claxon | 25 |
| 35 | Accesorii, trapă solară, iluminare oglindă în cabina șoferului, iluminare suplimentară, funcție de întunecare automată a oglinzii | 10 |
| 36 | Reminder centură de siguranță | 15 |
| 37 | Geamuri electrice, trapă electrică, oglinzi electrice | AUT / CB ** |
| 38 | – | – |
| 39 | Scaun electric (partea șoferului) | AUT / CB ** |
| 40 | Scaun electric (partea pasagerului) | AUT / CB ** |
| * Unele dintre dispozitivele / sistemele enumerate pot fi disponibile doar în unele modele. ** Acesta este un comutator automat situat în cutia de siguranțe și de obicei nu necesită înlocuire. | ||
Volvo C70 (2002) – schema cutiei de siguranțe
Anul producției: 2002.
Siguranță brichetă (priză de alimentare) în Volvo C70 (2002) este siguranța 30 în bloc siguranțe (suplimentar).
Releu / bloc siguranțe principal
Blocul siguranțe se află în compartiment motor.
Releu
| Poziție | Descriere |
| 15 | Ventilator electric răcire |
| 16 | – |
| 17 | Demaror |
| 18 | Climatizare |
Siguranțe în releu / bloc siguranțe principal (siguranțe principale ale sistemului)
| Poziție | Descriere | Amperaj [A] |
| 1 | Ventilator electric răcire | 60 |
| 2 | Siguranțe în bloc siguranțe suplimentar | 50 |
| 3 | Demaror | 50 |
| 4 | Sistem antiblocare roți (ABS) | 50 |
| 5 | Faruri | 50 |
| 6 | Siguranțe în bloc siguranțe suplimentar | 60 |
| 7 | Siguranțe în bloc siguranțe suplimentar | 50 |
| 8 | Module control – motor / cutie automată | 60 |
| 9 | Geamuri electrice stânga / dreapta ** | 60 |
| 10 | Cheie aprindere, Module control – motor / cutie automată | 10 |
| 11 | Releu climatizare, sistem combustibil | 15 |
| 12 | Pompă combustibil, injectoare combustibil, modul control motor | 15 |
| 13 | Sistem aprindere | 15 |
| 14 | Sistem emisii | 20 |
| * Unele dintre dispozitivele / sistemele enumerate pot fi disponibile doar în anumite modele. ** Se referă doar la C70 Convertible. |
||
Siguranțe (bloc siguranțe suplimentar)
| Poziție | Funcționare | Amperi [A] |
| 1 | Închidere portbagaj | 10 |
| 2 | Far spate proiectoare de ceață / martor | 10 |
| 3 | Închidere centralizată | 10 |
| 4 | Imobilizator, Sistem antiblocare roți (ABS), bloc cutie | 10 |
| 5 | Sisteme de climatizare, diagnosticare bord OBDII | 15 |
| 6 | Închidere centralizată | 20 |
| 7 | Sistem audio | 15 |
| 8 | Imobilizator, calculator bord, întrerupător lumini | 15 |
| 9 | Amplificator – sistem audio | 30 |
| 10 | Închidere centralizată telecomandată | 10 |
| 11 | Lumină de stop | 10 |
| 12 | Amplificator – sistem audio | 30 |
| 13 | Lumini de avarie, lumini față | 15 |
| 14 | Geam spate încălzit și oglinzi laterale | 40 |
| 15 | Lumini suplimentare, martori avertizare uși deschise, portbagaj, memento centuri, iluminare compartiment port-objete, geamuri electrice | 10 |
| 16 | Antena alimentată, priză electrică pentru remorcă, accesorii, schimbătoare CD (opțiune) | 30 |
| 17 | Proiectoare de ceață față | 20 |
| 18 | Memento cheie | 10 |
| 19 | Faruri de întâlnire stânga, accesorii | 15 |
| 20 | Faruri de întâlnire dreapta, martor faruri de întâlnire | 15 |
| 21 | Faruri de drum stânga | 15 |
| 22 | Far de drum drept | 15 |
| 23 | Lumini de poziție, spate, iluminare număr de înmatriculare | 10 |
| 24 | Lumini de poziție, spate | 10 |
| 25 | – | – |
| 26 | Comutator faruri | 15 |
| 27 | Lumini de marșarier, semnalizatoare | 15 |
| 28 | Scaune față încălzite (unele modele) | 25 |
| 29 | Geam spate încălzit / oglinzi exterioare, blocare cutie de viteze, memento centuri de siguranță, pilot automat, senzor avertizare defect bec, priză electrică remorcă, decapotabil controlat electric | 10 |
| 30 | Priză suplimentară 12 V (față) | 15 |
| 31 | Sistem climatizare | 25 |
| 32 | Sistem audio, trapă rabatabilă, dezactivare antenă / acoperire portbagaj, iluminare instrumente, sistem climatizare | 10 |
| 33 | – | – |
| 34 | Ștergător/ștergătoare parbriz / proiector, claxon | 25 |
| 35 | Iluminare instrumente, accesorii, sonerie trapă rabatabilă, geamuri / oglinzi electrice, oglinzi auto-întunecate (opțiune) | 10 |
| 36 | Scaune electrice, blocare centuri de siguranță | 15 |
| 37 | Geamuri electrice (partea pasagerului) | AUT / CB ** |
| 38 | Geamuri electrice (partea șoferului) | AUT / CB ** |
| 39 | Scaun electric (partea șoferului) | AUT / CB ** |
| 40 | Scaun electric (partea pasagerului) | AUT / CB ** |
| 41 | Trapă rabatabilă controlată electric | AUT / CB *** |
| 42 | Trapă rabatabilă controlată electric | AUT / CB *** |
| * Unele dintre dispozitivele / sistemele enumerate pot fi disponibile doar în anumite modele. ** Acesta este un comutator automat situat în bloc siguranțe și de obicei nu necesită înlocuire. *** Acești comutatori automați se găsesc în unitatea electrică centrală. | ||
Volvo C70 (2003 – 2005) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Volvo C70 (2003-2005) este siguranța 30 în cutia de siguranțe.
Releu / bloc siguranțe principal
Cutia de siguranțe se află în compartiment motor.
Releu
| Număr | Descriere |
| 15 | Ventilator electric răcire |
| 16 | – |
| 17 | Demaror |
| 18 | Climatizare |
Siguranțe și relee în cutia principală de siguranțe
| Număr | Descriere | Ampere [A] |
| 1 | Ventilator electric răcire | 60 |
| 2) | Siguranțe în cutia de siguranțe suplimentară | 50 |
| 3) | Demaror | 50 |
| 4 | Sistem antiblocare roți (ABS), STC | 50 |
| 5 | Faruri | 50 |
| 6 | Siguranțe în cutia de siguranțe suplimentară | 60 |
| 7 | Siguranțe în cutia de siguranțe suplimentară | 50 |
| 8 | Module control – motor, cutie automată | 60 |
| 9 | Geamuri electrice stânga / dreapta | 60 |
| 10 | Comutator aprindere, module control – motor, cutie automată | 10 |
| 11 | Releu climatizare, sistem combustibil | 15 |
| 12 | Pompă combustibil, injectoare combustibil, modul control motor | 15 |
| 13 | Sistem aprindere | 15 |
| 14 | Sistem emisii | 20 |
Siguranțe (cutia de siguranțe suplimentară)
| Număr | Descriere | Ampere [A] |
| 1 | Electrovalvă întrerupător portbagaj deschis | 10 |
| 2) | Lumină spate ceață, prinderi remorcă | 10 |
| 3) | Sistem închidere centralizată | 10 |
| 4 | Imobilizator; Sistem antiblocare roți (ABS); Shiftlock. | 10 |
| 5 | Sistem climatizare; Diagnosticare OBDII la bord. | 15 |
| 6 | Sistem închidere centralizată | 20 |
| 7 | Sistem audio | 15 |
| 8 | Imobilizator; Calculator bord; Întrerupător faruri. | 15 |
| 9 | Amplificator – sistem audio | 30 |
| 10 | Sistem deschidere la distanță vehicul fără cheie | 10 |
| 11 | Lumini de stop | 10 |
| 12 | Sistem audio | 30 |
| 13 | Semnalizator urgență; Semnalizatoare faruri; Închidere centralizată; Semnalizator direcție. | 15 |
| 14 | Geam spate încălzit și oglinzi laterale | 40 |
| 15 | Iluminare suplimentară, Lumini avertizare cu uși deschise, portbagaj, reamintire centuri, lumină în compartiment port-objete, geamuri electrice | 10 |
| 16 | Antena alimentată, priză electrică remorcă, accesorii, schimbător CD (opțiune) | 30 |
| 17 | Faruri față ceață | 20 |
| 18 | Reamintire cheie, releu faruri | 10 |
| 19 | Far Faruri de întâlnire stânga, accesorii | 15 |
| 20 | Far Faruri de întâlnire dreapta, Faruri de drum | 15 |
| 21 | Far Faruri de întâlnire stânga | 15 |
| 22 | Far de întâlnire drept | 15 |
| 23 | Lumini de poziție față / spate stânga, lumină spate stânga, lumini număr, prinderi remorcă | 10 |
| 24 | Lumini de poziție față / spate dreapta, lumină spate dreapta, lumini număr, prinderi remorcă | 10 |
| 25 | – | – |
| 26 | Comutator faruri | 15 |
| 27 | Lumini marșarier, semnalizatoare | 15 |
| 28 | Scaune față încălzite (unele modele) | 25 |
| 29 | Geamuri spate încălzite, oglinzi laterale, shiftlock, memento pentru centuri de siguranță, pilot automat, senzor avertizare defect bec, priză electrică remorcă, trapă electrică rabatabilă | 10 |
| 30 | Priză auxiliară de 12 volți | 15 |
| 31 | Sisteme de ventilație și climatizare în cabina pasagerilor | 25 |
| 32 | Sistem audio, ECC, cabriolet, dezactivare capac portbagaj, iluminare instrumente | 10 |
| 33 | – | – |
| 34 | Ștergător / spălător faruri, claxon | 25 |
| 35 | Accesorii, trapă rabatabilă, iluminare oglinzi șofer, iluminare suplimentară, funcție de întunecare automată a oglinzii (opțiune) | 10 |
| 36 | Airbag SRS | 15 |
| 37 | Geamuri electrice, oglinzi electrice | AUT / CB ** |
| 38 | – | AUT / CB ** |
| 39 | Scaun electric (partea șoferului) | AUT / CB ** |
| 40 | Scaun electric (partea pasagerului) | AUT / CB ** |
| 41 | Scaun electric (partea șoferului) | AUT / CB *** |
| 42 | Scaun electric (partea pasagerului) | AUT / CB *** |
| * Unele dintre dispozitivele / sistemele menționate pot fi disponibile doar în anumite modele.** Acesta este un comutator automat situat în cutia de siguranțe și de obicei nu necesită înlocuire. *** Acești comutatori se găsesc în unitatea electrică centrală. | ||
Volvo C70 mk2 (2006-2008) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Volvo C70 (2006-2008) este siguranța 45 în cutia de siguranțe din habitaclu.

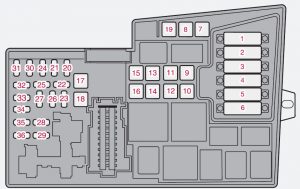

Cutia de siguranțe în compartiment motor
| Siguranță | Descriere | Amperaj [A] |
| 1 | Ventilator răcire (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 4 | Alimentare pentru cutia de siguranțe în habitaclu | 60 |
| 5 | Nu este utilizat | – |
| 6 | Nu este utilizat | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 30 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator Climatizare | 40 |
| 11 | Spălător faruri, trapă rigidă retractabilă, compartimente închise | 20 |
| 12 | Alimentare pentru lunetă încălzită | 30 |
| 13 | Releu Demaror | 30 |
| 14 | Conector remorcă | 40 |
| 15 | Masă rigidă retractabilă | 30 |
| 16 | Alimentare pentru sistem audio | 40 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare pentru cutia de siguranțe în compartimentul habitaclului | 40 |
| 19 | Nu este utilizat | – |
| 20 | Claxon | 15 |
| 21 | Nu este utilizat | 20 |
| 22 | Subwoofer | 25 |
| 23 | Modul control motor ECM (benzină 5 cilindri), transmisie (TCM) | 10 |
| 24 | Nu este utilizat | 20 |
| 25 | Nu este utilizat | – |
| 26 | Cheie de aprindere | 15 |
| 27 | Compresor aer condiționat | 10 |
| 28 | Nu este utilizat | – |
| 29 | Faruri față proiectoare de ceață (opțiune) | 15 |
| 30 | Nu este utilizat | 3 |
| 31 | Nu este utilizat | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Sondă lambda încălzită, pompă gol | 20 |
| 34 | Bobine de aprindere, senzor presiune unitate climatizare | 10 |
| 35 | Supape senzor motor, releu climatizare, trapă ulei element PTC, filtru cărbune, senzor debit aer | 15 |
| 36 | Modul control motor (ECM), senzor clapetă | 10 |
Cutia de siguranțe în habitaclu
Cutia de siguranțe în habitaclu se află sub compartimentul portbagajului.
| Siguranță | Descriere | Amperaj [A] |
| 37 | Gol | – |
| 38 | Gol | – |
| 39 | Gol | – |
| 40 | Gol | – |
| 41 | Gol | – |
| 42 | Gol | – |
| 43 | Sistem audio, sistem de navigație Volvo (opțiune) | 15 |
| 44 | Sistem suplimentar de limitare (SRS), modul control motor | 10 |
| 45 | Priză 12 V în habitaclu | 15 |
| 46 | Iluminare – compartiment port-objete, bord și spații pentru picioare | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | Ștergător parbriz față | 15 |
| 49 | Sistem suplimentar de limitare (SRS), senzor masă pasager (OWS) | 10 |
| 50 | Gol | – |
| 51 | Releu filtru combustibil | 10 |
| 52 | Modul control transmisie (TCM), sistem ABS | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistent parcare (opțiune), faruri Bi-Xenon® (opțiune) | 10 |
| 55 | Gol | – |
| 56 | Telecomandă sistem navigație Volvo (opțiune), modul control sirenă avertizare | 10 |
| 57 | Priză diagnostic integrată, întrerupător lumini stop | 15 |
| 58 | Far dreapta, releu lumini auxiliare | 7,5 |
| 59 | Far stânga | 7,5 |
| 60 | Scaun șofer încălzit (opțiune) | 15 |
| 61 | Scaun partea pasagerului încălzit (opțiune) | 15 |
| 62 | Nu este utilizat | – |
| 63 | Geam electric partea pasagerului spate | 20 |
| 64 | Martori de control ai încuietorii în panourile ușilor, sistem de navigație Volvo (opțiune) | 5 |
| 65 | Sistem amplificare | 5 |
| 66 | Modul control sistem audio (ICM), sistem climatizare | 10 |
| 67 | Nu este utilizat | – |
| 68 | Regulator de viteză | 5 |
| 69 | Sistem climatizare, senzor ploaie (opțiune), buton BLIS (opțiune) | 5 |
| 70 | Nu este utilizat | – |
| 71 | Nu este utilizat | – |
| 72 | Nu este utilizat | – |
| 73 | Iluminare plafon față | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | Nu este utilizat | – |
| 76 | Nu este utilizat | – |
| 77 | Priză 12 V în portbagaj, modul control accesorii (AEM) | 15 |
| 78 | Nu este utilizat | – |
| 79 | Lumini de rezervă | 5 |
| 80 | Nu este utilizat | – |
| 81 | Geam electric – partea șoferului spate | 20 |
| 82 | Geam electric și încuietoare ușă – ușă partea pasagerului | 25 |
| 83 | Geam electric și încuietoare ușă – ușă față partea șoferului | 25 |
| 84 | Scaun partea pasagerului cu acționare electrică (opțiune) | 25 |
| 85 | Scaun partea șoferului cu acționare electrică (opțiune) | 25 |
| 86 | Releu iluminare interior, iluminare portbagaj, scaune electrice | 5 |
Volvo C70 mk2 (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Volvo C70 (2009) este siguranța 45 în cutia de siguranțe din habitaclu.
Cutia de siguranțe în compartiment motor
| Siguranță | Descriere | Amperi [A] |
| 1 | Ventilator răcire lichid | 50 |
| 2 | Servodirecție (cu excepția motor 1,6 litri) | 80 |
| 3 | Alimentare la cutia de siguranțe în habitaclu | 60 |
| 4 | Alimentare la cutia de siguranțe în habitaclu | 60 |
| 5 | Element climatizare, încălzitor PTC suplimentar * | 80 |
| 6 | Bujie aprindere (diesel) | 70 |
| 7 | Pompă Sistem antiblocare roți (ABS) | 30 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator | 40 |
| 11 | Spălător faruri, trapă electrică, compartiment port-objete închizabil și portbagaj pentru schi | 20 |
| 12 | Alimentare lunetă încălzită | 30 |
| 13 | Releu demaror | 30 |
| 14 | Cablu remorcă * | 40 |
| 15 | Trapă electrică | 30 |
| 16 | Alimentare sistem infotainment | 40 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare cutia de siguranțe în compartimentul habitaclului | 40 |
| 19 | rezervă | – |
| 20 | Claxon | 15 |
| 21 | Încălzitor suplimentar combustibil, încălzitor habitaclu | 20 |
| 22 | Subwoofer | 25 |
| 23 | Modul control motor ECM (benzină 5 cilindri), transmisie (TCM) | 10 |
| 24 | Filtru combustibil încălzit, separator ulei cu element PTC (motorină) | 20 |
| 25 | rezervă | – |
| 26 | Cheie de aprindere | 15 |
| 27 | Compresor aer condiționat | 10 |
| 28 | rezervă | – |
| 29 | Faruri față proiectoare de ceață | 15 |
| 30 | Modul control motor ECM (Diesel 4 cilindri) | 3 |
| 31 | rezervă | – |
| 32 | Injectoare (benzină), senzor debit aer și control turbocompresor (motorină) | 10 |
| 33 | Senzor de oxigen, pompă gol (benzină), modul control motor ECM (motorină) | 20 |
| 34 | Comutator presiune, climatizare, bobine de aprindere (benzină), bujii și sistem control emisii EGR (motorină) | 10 |
| 35 | Senzori motor pentru supape, relee bobine, element PTC climatizare, separator ulei (benzină), modul control motor ECM (diesel), rezervor (benzină), senzor debit aer MAF (benzină) | 15 |
| 36 | Modul control motor ECM (nu 5 cilindri motor diesel), senzor poziție pedală accelerație, senzor de oxigen (motorină) | 10 |
Cutia de siguranțe în habitaclu
Cutia de siguranțe în habitaclu se află sub compartimentul portbagajului.
| Siguranță | Descriere | Amperi [A] |
| 37 | Gol | – |
| 38 | Gol | – |
| 39 | Gol | – |
| 40 | Gol | – |
| 41 | Gol | – |
| 42 | Gol | – |
| 43 | Telefon, sistem audio, RTI (opțiune) | 15 |
| 44 | Sistem airbag, modul control motor ECM (5 cilindri) | 10 |
| 45 | Priză electrică, habitaclu | 15 |
| 46 | Habitaclu, compartiment motor și iluminare suplimentară | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | Pulverizator | 15 |
| 49 | Sistem airbag | 10 |
| 50 | rezervă | – |
| 51 | Încălzitor suplimentar habitaclu, releu filtru combustibil, încălzire | 10 |
| 52 | Modul control transmisie (TCM), sistem ABS | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistență parcare, Bi-Xenon? * | 10 |
| 55 | Modul control fără cheie | – |
| 56 | Modul control de la distanță, modul control sirenă | 10 |
| 57 | Conector legătură date (DLC), întrerupător lumini de stop | 15 |
| 58 | Far de întâlnire (dreapta), bobină releu pentru lumini auxiliare | 7,5 |
| 59 | Faruri de întâlnire stânga | 7,5 |
| 60 | Încălzire scaun (partea șoferului) | 15 |
| 61 | Încălzirea scaunului (partea pasagerului) | 15 |
| 62 | rezervă | – |
| 63 | Alimentare, geam electric, spate dreapta | 20 |
| 64 | Bec pentru încuietoarea ușii, RTI | 5 |
| 65 | Sistem Infotainment | 5 |
| 66 | Modul control Infotainment (ICM), climatizare | 10 |
| 67 | rezervă | – |
| 68 | Cruise control | 5 |
| 69 | Sistem climatizare, senzor ploaie *, buton BLIS * | 5 |
| 70 | rezervă | – |
| 71 | rezervă | – |
| 72 | rezervă | – |
| 73 | Consolă superioară iluminare interioară (OHC), memento pentru centurile de siguranță spate | 5 |
| 74 | Releu pompa combustibil | 15 |
| 75 | rezervă | – |
| 76 | rezervă | – |
| 77 | Priză electrică în portbagaj, modul electronic suplimentar (AEM) | 15 |
| 78 | rezervă | – |
| 79 | Lumină de mers înapoi | 5 |
| 80 | rezervă | – |
| 81 | Alimentare, geam electric, spate stânga | 20 |
| 82 | Alimentare, geam electric și ușă, față dreapta | 25 |
| 83 | Alimentare, geam electric și ușă, față stânga | 25 |
| 84 | Scaun pasager cu acționare electrică | 25 |
| 85 | Scaun șofer cu acționare electrică | 25 |
| 86 | Releu iluminare interioară, iluminare portbagaj, scaune electrice | 5 |
Volvo C70 mk2 (2010-2013) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013.
Siguranță brichetă (priză de alimentare) în Volvo C70 (2010-2013) este siguranța 45 în cutia de siguranțe din compartimentul pasagerilor.
Cutia de siguranțe în compartiment motor
| Siguranță | Descriere | Amperaj [A] |
| 1 | Ventilator motorină (radiator) | 50 |
| 2 | Servodirecție | 80 |
| 3 | Alimentare pentru cutia de siguranțe în compartiment pasageri | 60 |
| 4 | Alimentare pentru cutia de siguranțe în compartiment pasageri | 60 |
| 5 | Element, unitate climatizare | 80 |
| 6 | Nu este folosită | – |
| 7 | Pompă Sistem antiblocare roți (ABS) | 30 |
| 8 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 9 | Funcții motor | 30 |
| 10 | Ventilator sistem climatizare | 40 |
| 11 | Ștergător, ventilator climatizare, plafon rigid retractabil | 20 |
| 12 | Încălzire lunetă spate | 30 |
| 13 | Releu demaror | 30 |
| 14 | Conector remorcă (accesoriu) | 40 |
| 15 | Plafon rigid retractabil | 30 |
| 16 | Alimentare sistem audio | 40 |
| 17 | Perii ștergător parbriz | 30 |
| 18 | Alimentare pentru cutia de siguranțe în compartimentul pasagerilor | 40 |
| 19 | Nu este utilizat | – |
| 20 | Claxon | 15 |
| 21 | Nu este utilizat | – |
| 22 | Subwoofer | 25 |
| 23 | Modul control motor (ECM) / modul control transmisie (TCM) | 10 |
| 24 | Nu este utilizat | – |
| 25 | Nu este utilizat | – |
| 26 | Cheie aprindere | 15 |
| 27 | Compresor aer condiționat | 10 |
| 28 | Nu este utilizat | – |
| 29 | Proiectoare de ceață față * | 15 |
| 30 | Nu este utilizat | – |
| 31 | Nu este utilizat | – |
| 32 | Injectoare combustibil | 10 |
| 33 | Sondă lambda încălzită, pompă gol | 20 |
| 34 | Bobine de aprindere, senzor presiune unitate climatizare | 10 |
| 35 | Supape senzor motor, releu aer condiționat, bobină releu, trapă ulei element PTC, rezervor, contor masă aer | 15 |
| 36 | Modul control motor (ECM), senzor clapetă accelerație | 10 |
Cutia de siguranțe în compartimentul pasagerilor
Cutia de siguranțe în compartimentul pasagerilor se află sub compartimentul portbagajului.
| Siguranță | Descriere | Amperi [A] |
| 37 | Gol | – |
| 38 | Gol | – |
| 39 | Gol | – |
| 40 | Gol | – |
| 41 | Gol | – |
| 42 | Gol | – |
| 43 | Sistem audio, Bluetooth, sistem de navigație Volvo * | 15 |
| 44 | Sistem suplimentar de limitare (SRS), modul control motor | 10 |
| 45 | Priză 12 V în compartimentul pasagerilor | 15 |
| 46 | Iluminare – compartiment port-objete, bord și spațiu pentru picioare | 5 |
| 47 | Iluminare interioară | 5 |
| 48 | Spălător parbriz | 15 |
| 49 | Sistem suplimentar de limitare (SRS), senzor greutate pasager (OWS) | 10 |
| 50 | Gol | – |
| 51 | Releu filtru combustibil | 10 |
| 52 | Modul control transmisie (TCM), Sistem antiblocare roți (ABS) | 5 |
| 53 | Servodirecție | 10 |
| 54 | Asistent parcare *, lumini active de viraj * | 10 |
| 55 | Gol | – |
| 56 | Modul cheie de la distanță Volvo Navigation System, modul control sirenă avertizare | 10 |
| 57 | Priză diagnostic integrată, întrerupător lumini frână | 15 |
| 58 | Far față dreapta, releu lumini auxiliare | 7,5 |
| 59 | Far față stânga | 7,5 |
| 60 | Scaun șofer încălzit * | 15 |
| 61 | Scaun partea pasagerului încălzit * | 15 |
| 62 | Nu este utilizat | – |
| 63 | Geam electric – partea pasagerului spate | 20 |
| 64 | SiriusXM? Radio prin satelit* | 5 |
| 65 | Sistem amplificare | 5 |
| 66 | Modul control sistem audio (ICM), sistem climatizare | 10 |
| 67 | Nu este utilizat | – |
| 68 | Control de croazieră | 5 |
| 69 | Sistem climatizare, senzor ploaie *, buton BLIS * | 5 |
| 70 | Nu este utilizat | – |
| 71 | Nu este utilizat | – |
| 72 | Nu este utilizat | – |
| 73 | Iluminare plafon față | 5 |
| 74 | Releu pompă combustibil | 15 |
| 75 | Nu este utilizat | – |
| 76 | Nu este utilizat | – |
| 77 | Priză 12 V în portbagaj Modul control accesorii (AEM) | 15 |
| 78 | Nu este utilizat | – |
| 79 | Lumini de rezervă | 5 |
| 80 | Nu este utilizat | – |
| 81 | Geam electric – partea șoferului spate | 20 |
| 82 | Geam electric – ușă laterală pasager | 25 |
| 83 | Geam electric și încuietoare ușă – ușă față partea șoferului | 25 |
| 84 | Scaun partea pasagerului cu acționare electrică | 25 |
| 85 | Scaun partea șoferului cu acționare electrică | 25 |
| 86 | Releu iluminare interior, iluminare portbagaj, scaune electrice | 5 |
