Volvo XC90 (2003-2022) – cutia de siguranțe

Volvo XC90 (2003) – schema bloc siguranțe

Volvo XC90 de prima generație este produsă din 2002. Este un SUV crossover de dimensiuni medii. Prima mașină de acest tip în oferta mărcii suedeze. În 2005 era vehiculul cel mai popular al Volvo. Cel mai mare succes al XC90 a fost în SUA. În 2014 a fost prezentată a doua generație.

Verifică site-ul nostru:

Anul producției: 2003.

Siguranța brichetei (priză de alimentare) în Volvo XC90 (2003) este siguranța 11 în blocul siguranțe de pe bord.

Siguranțe – compartiment motor

Nr	Descriere	Amperaj [A]
1	Accesoriu	25
2	–	–
3	Pompă gol	15
4	Senzori de oxigen	20
5	Încălzitor ventilat al carterului; Electrovalve.	10
6	Senzor debit masic aer; Modul control motor; Injectoare.	15
7	–	–
8	Compresor climatizare; Senzor poziție pedală accelerație; Ventilator E-box.	10
9	Claxon	15
10	Spălător lunetă spate	10
11	Compresor climatizare; Bobine de aprindere.	20

12	Contact lumină de stop	5
13	Ștergător/Ștergătoare parbriz	25
14	Sistem antiblocare roți (ABS) / DSTC	30
15	Spălător faruri	35
16	Spălător parbriz	15
17	Far faruri de întâlnire dreapta	10
18	Far faruri de întâlnire stânga	10
19	Sistem antiblocare roți (ABS) / DSTC	30
20	Faruri de drum, stânga	15
21	Faruri de drum, dreapta	15
22	Demaror	25
23	Modul control motor, releu motor	5
24	–	–

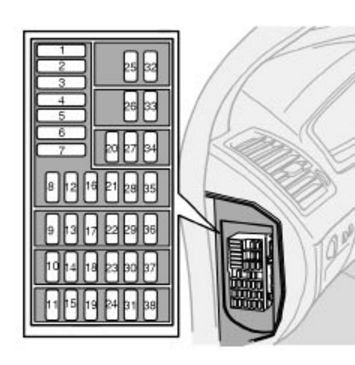

Siguranțe în habitaclu (pe marginea bordului)

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio	30
3	Scaun partea șoferului cu acționare electrică	30
4	Scaun partea pasagerului cu acționare electrică (opțiune)	30
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară	25
7	Ușa spate laterală – geamuri electrice, blocări pentru copii	30
8	–	–
9	–	–
10	Scaun partea pasagerului cu acționare electrică	5
11	Priză electrică 12V	7,5
12	Cheie de aprindere (30-alimentare); Modul electronic central; Releu demaror; SRS; Inel antenă; Sistem control motor.	10
13	–	–
14	Modul electronic (tavan); Iluminare suplimentară (tavan).	10
15	–	–
16	Servodirecție dependentă de viteză (doar T6)	5
17	Sistem antiblocare roți (ABS) / DSTC	5
18	Scaun încălzit partea șoferului (opțiune)	15
19	Scaun încălzit partea pasagerului față (opțiune)	15

20	Sistem Infotainment	10
21	Alimentare prelungită a releului D1: sistem climatizare, scaun electric partea șoferului, bord	10
22	Modulul comutatorului de faruri, sistem climatizare, interfață diagnosticare la bord, modulele manetei volanului	5
23	Semnalizatoare	20
24	Cutie automată – bloc cutie, avansare prelungită D2	10
25	Pompă combustibil	15
26	Trapă (opțiune)	15
27	Modul electronic central; Iluminare oglindă cosmetică; Iluminare suplimentară; Iluminare compartiment torpedou; Sirena de alertă *.	10
28	Sirena de alertă *	5
29	–	–
30	Faruri de zi	10
31	Faruri de zi	10
32	Lumini de poziție față și spate stânga	7,5
33	Lumini de poziție față și spate dreapta; Iluminare plăcuță înmatriculare.	7,5
34	Proiectoare de ceață față	15
35	–	–
36	Faruri de drum	20
37	Sistem navigație (opțiune); Player DVD.	10
38	Faruri de întâlnire; Faruri bi-xenon (opțiune).	15
* Vă rugăm să rețineți că dacă aceste siguranțe nu sunt intacte sau au fost scoase, alarma nu va suna.

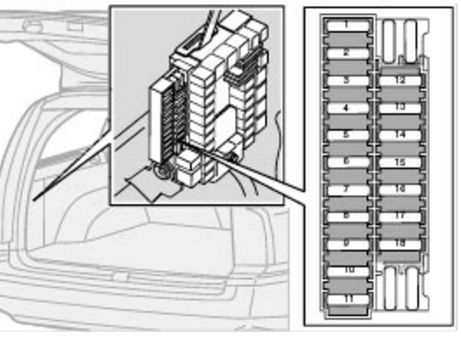

Siguranțe în portbagaj

Nr	Descriere	Amperaj [A]
1	Modul electric spate; Iluminare compartiment motor.	10
2	Far spate proiectoare de ceață	10
3	Lumină de stop	15
4	Lumini de rezervă	10
5	Dezgheț lunetă spate, releu 15I – accesorii (spate)	5
6	Bloc încuietoare hayon spate	10
7	Priză electrică 12V în portbagaj	15
8	Închidere centralizată uși spate și hayon spate; Ușă rezervor.	20
9	Cârlig remorcă (30 avansări)	15
10	Antena	5
11	Modul control accesorii (AEM)	15
12	Spălător parbriz – lunetă spate	15
13	Subwoofer; Climatizare spate (opțiune).	15
14	Lumină de stop	7,5
15	Cârlig remorcă (alimentare 15 I); Sistem avertizare marșarier (opțiune).	20
16	–	–
17	Modul control tracțiune integrală	7,5
18	–	–

Volvo XC90 (2004) – schema cutiei de siguranțe

Anul producției: 2004.

Siguranță brichetă (priză de alimentare) în Volvo XC90 (2004) este siguranța 11 în cutia de siguranțe de pe bord.

Siguranțe – compartiment motor

Nr	Descriere	Amp [A]
1	Accesoriu	25
2	–	–
3	–	–
4	Senzor de oxigen	20
5	Încălzitor capac ulei; Electrovalve.	10
6	Senzor masă aer; Modul control motor; Injectoare.	15
7	–	–
8	Compresor climatizare; Senzor poziție pedală accelerație; Ventilator E-box.	10
9	Claxon	15
10	Pulverizator hayon spate	10
11	Compresor climatizare; Bobine de aprindere.	20

12	Contact lumină de stop	5
13	Ștergător/Ștergătoare parbriz	25
14	Sistem antiblocare roți (ABS) / DSTC	30
15	Spray faruri	35
16	Spray parbriz	15
17	Far faruri de întâlnire dreapta	10
18	Far faruri de întâlnire stânga	10
19	Sistem antiblocare roți (ABS) / DSTC	30
20	Faruri de drum, stânga	15
21	Faruri de drum, dreapta	15
22	Demaror	25
23	Modul control motor; Releu motor.	5
24	–	–

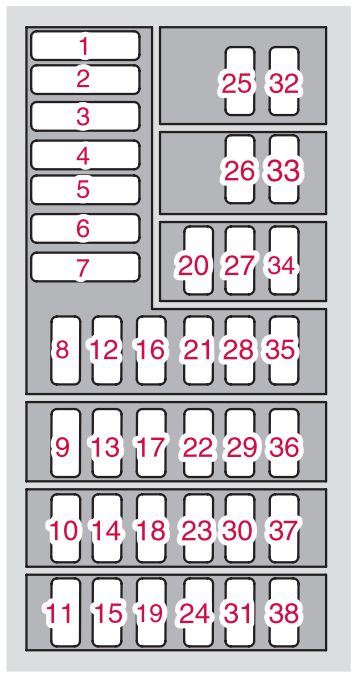

Siguranțe în cabina pasagerilor (pe marginea bordului)

Nr	Descriere	Amp [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio	30
3	Scaun partea șoferului cu acționare electrică	30
4	Scaun partea pasagerului cu acționare electrică (opțiune)	30
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară.	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară.	25
7	Ușa spate laterală – geamuri electrice, blocări pentru copii.	30
8	–	–
9	–	–
10	Scaun partea pasagerului cu acționare electrică	5
11	Priză electrică 12V	7,5
12	Cheie de aprindere (30-alimentare); Modul central electronic; Releu demaror; SRS; Inel antenă; Sistem control motor.	10
13	–	–
14	Modul electronic (tavan); Iluminare suplimentară (tavan).	10
15	–	–
16	Servodirecție dependentă de viteză (doar T6); Pompă vid.	15
17	Sistem antiblocare roți (ABS) / DSTC	5
18	Scaun partea șoferului încălzit (opțiune)	15
19	Scaun partea pasagerului față încălzit (opțiune)	15

20	Sistem Infotainment	10
21	Alimentare prelungită releu D1: sistem de climatizare, scaun șofer electric, bord	10
22	Modulul comutatorului de faruri; Sistem climatizare; Conector diagnostic la bord; Modulele manetei volanului.	5
23	Semnalizatoare	20
24	Cutie automată – bloc cutie, avansare prelungită D2.	10
25	Pompă combustibil	15
26	Trapă (opțiune)	15
27	Modul central electronic; Iluminare oglindă cosmetică; Iluminare suplimentară; Iluminare compartiment port-objete; Sirenă de alertă *.	10
28	Sirenă de alertă *	5
29	–	–
30	Lumini de zi	10
31	Lumini de zi	10
32	Lumini de poziție față / spate stânga	7,5
33	Lumini de poziție față / spate dreapta; Iluminare plăcuță înmatriculare.	7,5
34	Proiectoare de ceață față	15
35	–	–
36	Faruri de drum	20
37	Sistem de navigație (opțiune); Player DVD.	10
38	Faruri de întâlnire; Faruri bi-xenon (opțiune).	15
* Vă rugăm să rețineți că dacă aceste siguranțe nu sunt intacte sau au fost scoase, alarma nu va suna.

Siguranțe în portbagaj

Nr	Descriere	Amperi [A]
1	Modul electric spate; Iluminare compartiment motor.	10
2	Lumină spate ceață	10
3	Lumini de stop	15
4	Lumini de rezervă	10
5	Dezgheț parbriz spate; Releu 15I – accesoriu (spate).	5
6	Blocare hayon spate	10
7	Priză electrică 12V în portbagaj	15
8	Închidere centralizată uși spate, hayon spate, capac rezervor.	20
9	Cârlig remorcă (30 avansări)	15
10	Antena	5
11	Modul control accesorii (AEM)	15
12	Pulverizator – parbriz hayon spate	15
13	Subwoofer / A / C spate (opțiune)	15
14	Lumini de stop	7,5
15	Cârlig remorcă (alimentare 15 I); Sistem avertizare marșarier (opțiune).	20
16	–	–
17	Modul control tracțiune integrală	7,5
18	–	–

Volvo XC90 (2005) – schema cutiei de siguranțe

Anul producției: 2005.

Siguranță brichetă (priză de alimentare) în Volvo XC90 este siguranța 11 în cutia de siguranțe din habitaclu.

Siguranțe – compartiment motor

Nr	Descriere	Amperaj [A]
1	–	–
2	Faruri suplimentare (opțiune)	20
3	–	–
4	Senzori de oxigen	20
5	Încălzitor ventilat al carterului; Electrovalve; Senzor de pierdere combustibil.	10
6	Senzor de debit masic de aer; Modul control motor; Injectoare.	15
7	–	–
8	Compresor climatizare; Senzor poziție pedală accelerație; Ventilator E-box.	10
9	–	–
10	–	–
11	Bobine de aprindere	20

12	–	–
13	Ștergător parbriz	25
14	Sistem antiblocare roți (ABS)	30
15	Spray faruri	35
16	–	–
17	Faruri de întâlnire partea șoferului	20
18	Lumini de poziție față	15
19	Sistem antiblocare roți (ABS)	30
20	Faruri de întâlnire partea pasagerului	20
21	Pompă combustibil	15
22	Demaror	35
23	Modul control motor; Releu motor.	10
24	–	–

Siguranțe în habitaclu (pe marginea bordului)

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio	30
3	Scaun partea șoferului cu acționare electrică (opțiune).	25
4	Scaun partea pasagerului cu acționare electrică (opțiune).	25
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară.	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară.	25
7	–	–
8	–	–
9	Audio, sistem de navigație (opțiune)	10
10	Diagnosticare la bord; Comutator lumini; Senzor unghi de direcție; Modul volan.	5
11	Cheie aprindere, SRS; Modul control motor; Imobilizator.	7,5
12	Iluminare interioară; Modul control electronic superior.	10
13	Trapă (opțiune)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Siguranțe (continuare)

Nr	Descriere	Amperaj [A]
1	Scaun pasager încălzit (opțiune)	15
2	Scaun șofer încălzit (opțiune)	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de avertizare	5
9	Alimentare întrerupător lumină de stop	5
10	Panou instrumente, climatizare; Scaun șofer reglabile electric; Senzor greutate pasager (SUA).	10
11	Prize 12 V – scaune față și spate	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), STC/DSTC	5
16	Servodirecție; Faruri bi-xenon active (opțiune).	10
17	Far de întâlnire față partea șoferului (opțiune).	7,5

18	Far de întâlnire față partea pasagerului (opțiune).	7,5
19	–	–
20	–	–
21	Modul control cutie	10
22	Faruri de drum partea șoferului	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică (opțiune).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător față și spate.	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare

Nr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Lumini de poziție, proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; Lumină de stop.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Sistem de navigație (opțiune); Receptor radio; Divertisment pe scaune spate (accesorii).	7,5
7	Cablu remorcă (30 fire)	15
8	Priză 12 V în portbagaj	15
9	Ușă laterală partea pasagerului spate – ridicare geam, funcție dezactivare geam.	20
10	Ușă spate partea șoferului – ridicare geam, funcție dezactivare geam.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opțiune); Climatizare spate (opțiune).	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Ștergător spate al hayonului	15
20	Cablaj remorcă (15 fire)	20
21	–	–
22	–	–
23	Tracțiune integrală	7,5
24	Sistem de suspensie Four-C (opțiune)	15
25	–	–
26	Asistent parcare	5
27	Siguranță principală: cablaj remorcă, Four-C, asistență parcare, tracțiune integrală.	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare.	25
30	Iluminare remorcă partea pasagerului: lumină poziție, lumină de stop, proiectoare de ceață, semnalizator.	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo XC90 (2006) – schema cutiei de siguranțe

Anul producției: 2006.

Siguranță brichetă (priză de alimentare) în Volvo XC90 (2003) este siguranța 11 în cutia de siguranțe din compartimentul habitaclului (în spatele panoului de plastic partea șoferului).

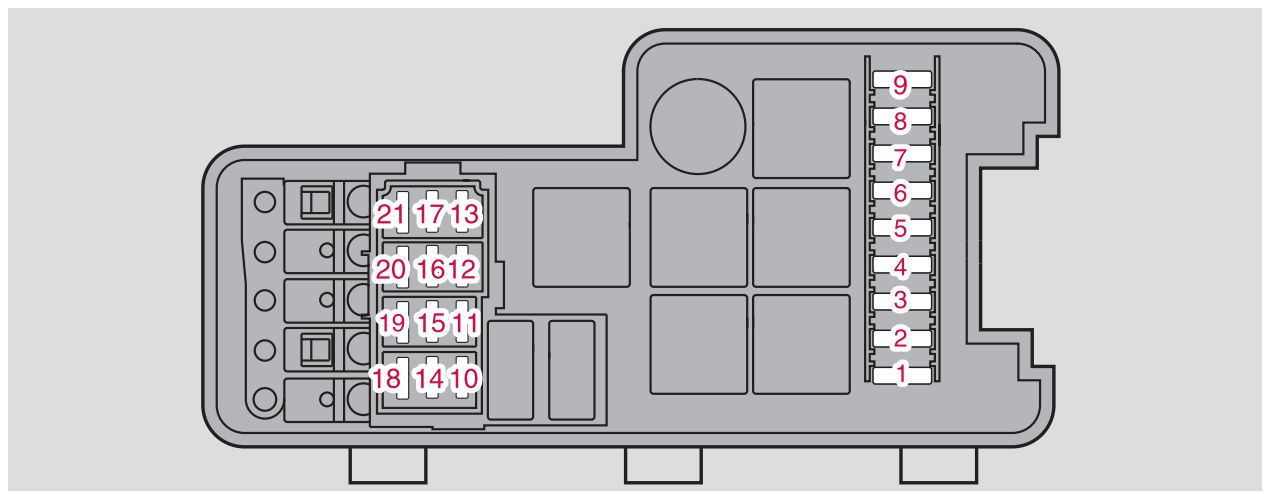

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri adiționale (opțiune)	20
6	Releu demaror	35
7	Ștergător parbriz	25
8	–	–
9	Pompă combustibil	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	–	–
14	Senzori oxigen încălziți	20
15	Încălzitor carter motor; Electrovalve (V8); Senzor debit masic aer (V8); Modul control motor (V8).	15
16	Faruri de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor; Releu motor.	5
20	Faruri de poziție	15
21	–	–

Siguranțe în habitaclu pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio	30
3	Scaun partea șoferului cu acționare electrică (opțiune).	25
4	Scaun partea pasagerului cu acționare electrică (opțiune).	25
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară.	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară.	25
7	–	–
8	–	15
9	Audio, sistem de navigație (opțiune)	10
10	Diagnosticare bord; Comutator lumini; Senzor unghi de direcție; Modul direcție.	5
11	Aprindere; SRS; Modul control motor; Immobilizator; Modul control cutie (V8).	7,5
12	Iluminare interioară; Modul control electronic superior.	10
13	Trapă (opțiune)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Cutia de siguranțe în habitaclu, în spatele panoului de plastic, partea șoferului

Această cutie de siguranțe se află în spatele panoului de plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun pasager încălzit	15
2	Scaun șofer încălzit	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de alertă	5
9	Alimentare întrerupător lumină de stop	5
10	Panou instrumente; Sistem de climatizare; Scaun șofer electric; Senzor de greutate pasager (USA).	10
11	Prize 12 V – scaune față și spate.	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), STC / DSTC	5
16	Servodirecție; Faruri bi-xenon (opțiune).	10
17	Far de întâlnire față partea șoferului (opțiune).	7,5

18	Faruri de întâlnire față partea pasagerului (opțiune).	7,5
19	–	–
20	Pompă lichid răcire (V8)	5
21	Modul control cutie	10
22	Faruri de drum partea șoferului	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică (opțiune).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător/ștergătoare parbriz față și spate.	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Faruri de poziție; Proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță; LED lumini de stop.	20
3	Accesorii	15
4	–	–
5	Modul electronic spate	10
6	Sistem de navigație (opțiune); Receptor radio; Divertisment pe scaune spate (accesorii).	7,5
7	Cablaj remorcă (30 fire).	15
8	Presă 12 V în portbagaj	15
9	Ușă laterală partea pasagerului spate – ridicare geam, funcție dezactivare geam.	20
10	Ușă spate partea șoferului – ridicare geam, funcție dezactivare geam.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opțiune); Climatizare spate (opțiune).	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Perie ștergător lunetă	15
20	Cablu remorcă (15 fire) – opțiune.	20
21	–	–
22	–	–
23	Tracțiune integrală	7,5
24	–	–
25	–	–
26	Asistent parcare	5
27	Siguranță principală: cablu remorcă, asistent parcare, tracțiune integrală.	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizator de direcție.	25
30	Iluminare remorcă partea pasagerului: lumină de stop, far proiectoare de ceață, semnalizator de direcție (opțiune).	25
31	Siguranță principală: siguranțe 37 și 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo XC90 mk1 (2007) – schema cutiei de siguranțe

Anul producției: 2007.

Siguranță brichetă (priză de alimentare) în Volvo XC90 (2003) este siguranța 11 în cutia de siguranțe din compartimentul pasagerilor (în spatele panoului de plastic din partea șoferului).

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri suplimentare (opțiune)	20
6	Releu demaror	35
7	Ștergător ștergătoare parbriz	25
8	Pompă combustibil	15
9	Modul control cutie (V8 și 6 cilindri)	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor climatizare; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Control clapetă (V8); Actuator colector admisie (6 cilindri).	10
14	Senzor de oxigen încălzit	20
15	Ventilație carter; Electrovalve; Conexiune climatizare; Diagnosticare scurgeri; Modul control motor (V8, 6 cilindri); Senzor debit aer (V8).	15
16	Far de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor; Releu motor.	5
20	Lumini de poziție	15
21	–	–

Siguranțe în habitaclu pe marginea bordului

Siguranțele se găsesc în interiorul panoului de acces pe marginea bordului din partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio	30
3	Scaun partea șoferului cu acționare electrică (opțiune)	25
4	Scaun partea pasagerului cu acționare electrică (opțiune)	25
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară.	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară.	25
7	–	–
8	Radio; Cititor CD; Multimedia pe spatele scaunelor (RSE).	15
9	Sistem navigație Volvo (opțiune); Radio satelit Sirius (opțiune).	10
10	Diagnosticare la bord; Comutator lumini; Senzor unghi de direcție; Modul volan.	5
11	Aprindere, SRS; Modul control motor (V8, 6 cilindri); Immobilizator; Modul control cutie (V8, 6 cilindri)	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă (opțiune)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

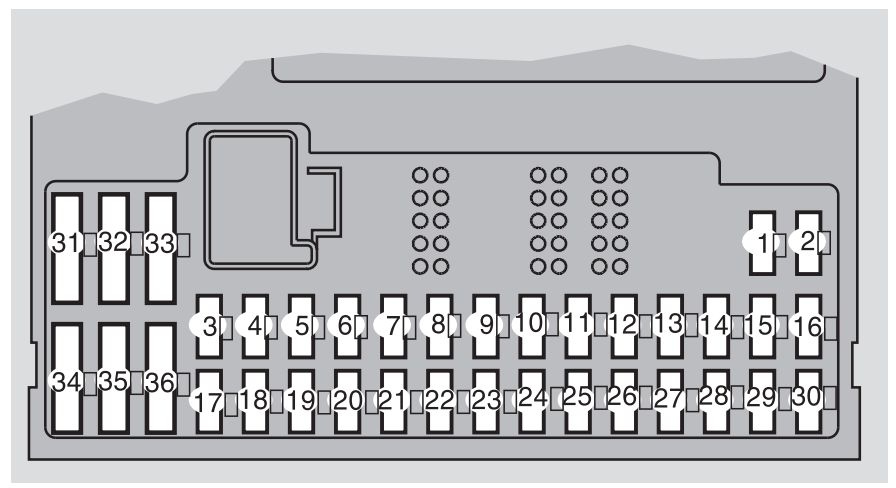

Cutia de siguranțe în habitaclu, în spatele panoului de plastic, din partea șoferului

Această cutie de siguranțe se află în spatele panoului de plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun partea pasagerului încălzit	15
2	Scaun partea șoferului încălzit	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de avertizare	5
9	Alimentare întrerupător lumină de stop	5
10	Tablou de bord; Climatizare; Scaun partea șoferului controlat electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), STC / DSTC	5
16	Servodirecție; Faruri Active BiXenon (opțiune).	10
17	Far de întâlnire față partea șoferului (opțiune).	7,5

18	Far de întâlnire față partea pasagerului (opțiune).	7,5
19	–	–
20	Pompă lichid răcire (V8)	5
21	Modul control cutie	10
22	Faruri de drum partea șoferului 1	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică (opțiune)	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător față și spate	15
35	–	–
36	–	–

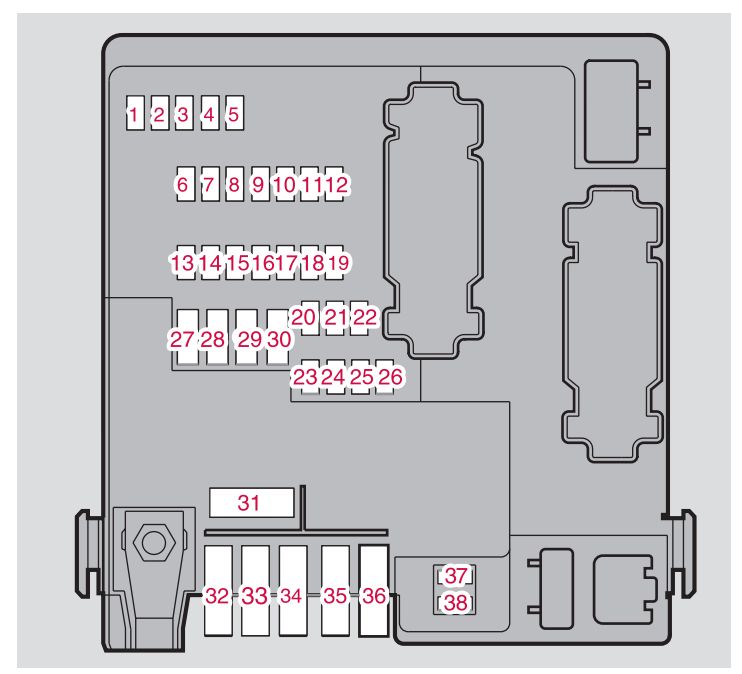

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului din partea șoferului în spațiul de încărcare.

Nr	Descriere	Amp [A]
1	Lumini de rezervă	10
2	Lumini de poziție; Proiectoare de ceață; Iluminare compartiment motor; Iluminare număr de înmatriculare; LED lumini de stop.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Sistem de divertisment spate (accesorii)	7,5
7	Cablu remorcă (30 fire)	15
8	Priză 12 V în portbagaj	15
9	Ușă laterală partea pasagerului spate – ridicător geam, funcție dezactivare geam.	20
10	Ușă spate partea șoferului – ridicător geam, funcție dezactivare geam.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opțiune); Climatizare spate (opțiune).	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Ștergător scaun spate	15
20	Cablaj remorcă (15 fire) – opțiune	20
21	–	–
22	–	–
23	Tracțiune integrală	7,5
24	–	–
25	–	–
26	Asistent parcare	5
27	Siguranță principală: cablaj remorcă, asistent parcare, tracțiune integrală.	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare.	25
30	Iluminare remorcă partea pasagerului: lumină de stop, lumină anticeață, semnalizator (opțiune).	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo XC90 I (2008) – schema cutiei de siguranțe

Anul producției: 2008.

Siguranțele brichetei (prize de alimentare) în Volvo XC90 sunt siguranța nr. 11 (prize 12 V – scaune față și spate) în cutia de siguranțe de sub volan și siguranța nr. 8 (priză 12 V în portbagaj) în cutia de siguranțe din portbagaj.

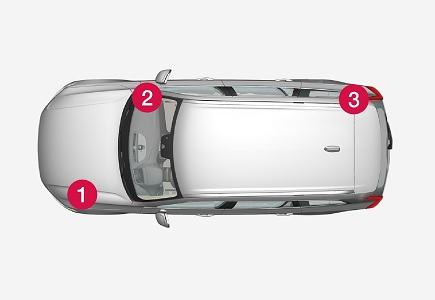

Poziția cutiei de siguranțe

1) Releu/bloc siguranțe în compartiment motor pe partea dreaptă.

2) Cutia de siguranțe în partea pasagerului, sub volan

Această cutie de siguranțe se află în spatele unei căptușeli din plastic sub bord.

3) Cutia de siguranțe în partea pasagerului, pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului, partea șoferului.

4) Cutia de siguranțe în compartimentul de încărcare

Aceste siguranțe din spațiul de încărcare se află în spatele panoului partea șoferului în compartimentul de încărcare.

5) Cutie de siguranțe auxiliară în compartimentul de încărcare (XC90 Executive)

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri adiționale (opțiune)	35
6	Releu demaror	25
7	Faruri ștergător parbriz	15
8	Pompă combustibil	15
9	Modul control transmisie (V8 și 6 cilindri)	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Control clapetă (V8); Actuator colector admisie (6 cilindri).	10
14	Senzor oxigen încălzit	20
15	Ventilație carter; electrovalve; conexiune aer condiționat; diagnostic pierderi; modul control motor (V8, 6 cilindri); Senzor debit aer (V8).	15
16	Far de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor; Releu motor.	5
20	Lumini de poziție	15
21	–	–

Siguranțe în partea pasagerului pe marginea bordului

Siguranțele se găsesc în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio	30
3	Scaun partea șoferului cu acționare electrică (opțiune).	25
4	Scaun partea pasagerului cu acționare electrică (opțiune).	25
5	Ușa partea șoferului: închidere centralizată, geamuri electrice, oglindă exterioară.	25
6	Ușa partea pasagerului față: închidere centralizată, geamuri electrice, oglindă exterioară.	25
7	–	–
8	Radio; Cititor CD; Divertisment pentru pasagerii scaun spate (RSE).	15
9	Sistem de navigație Volvo (opțiune); Radio satelit Sirius (opțiune).	10
10	Diagnosticare la bord; Comutator lumini; Senzor unghi de viraj; Modul volan.	5
11	Aprindere; SRS; Modul control motor (V8, 6 cilindri); Imobilizator; Modul control transmisie (V8, 6 cilindri).	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă (opțiune)	15
14	Kit hands-free Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Cutia de siguranțe în partea pasagerului, în spatele căptușelii din plastic, partea șoferului

Această cutie de siguranțe se află în spatele unei căptușeli din plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun pasager încălzit	15
2	Scaun șofer încălzit	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de avertizare (opțiune)	5
9	Alimentare întrerupător lumină de stop	5
10	Panou instrumente; Sistem climatizare; Scaun șofer electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), DSTC	5
16	Servodirecție; Faruri Active BiXenon (opțiune).	10
17	Far de întâlnire față partea șoferului (opțiune).	7,5

18	Far de întâlnire față partea pasagerului (opțiune).	7,5
19	–	–
20	Pompă lichid răcire (V8)	5
21	Modul control transmisie 1	10
22	Faruri de drum partea șoferului 1	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică (opțiune).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător/ștergătoare parbriz față și spate	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaje [A]
1	Faruri de rezervă	10
2	Lumini de parcare; Proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; Diodă lumină de stop.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Sistem de divertisment spate (accesorii)	7,5
7	Sistem de divertisment spate (accesorii)	15
8	Priză 12 V în portbagaj	15
9	Ușă partea pasagerului spate: geamuri electrice, funcție dezactivare geam.	20
10	Ușă spate partea șoferului: geamuri electrice, funcție dezactivare geam.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opțiune); Climatizare spate (opțiune).	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Ștergător ștergător parbriz	15
20	Cablu remorcă (15 fire) – opțiune	20
21	–	–
22	–	–
23	Asistent parcare	7,5
24	–	–
25	–	–
26	Asistent parcare	5
27	Siguranță principală: cablu remorcă, asistent parcare, tracțiune integrală.	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare.	25
30	Iluminare remorcă partea pasagerului: lumină de stop, proiectoare de ceață, semnalizator (opțiune).	25
31	Siguranță principală: siguranțe 37 și 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo XC90 (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranțele brichetei (prize de alimentare) în Volvo XC90 sunt siguranța nr. 11 (prize 12 V – scaune față și spate) în bloc siguranțe sub volan și siguranța nr. 8 (priză 12 V în portbagaj) în bloc siguranțe în portbagaj.

Poziția blocului siguranțe

1) Releu/bloc siguranțe în compartiment motor în partea dreaptă.

2) Bloc siguranțe în habitaclu, sub volan

Acest bloc siguranțe se află în spatele unui panou de plastic sub bord.

3) Bloc siguranțe în habitaclu, pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului, partea șoferului.

4) Bloc siguranțe în compartimentul de încărcare

Aceste siguranțe din spațiul de încărcare se află în spatele panoului pe partea șoferului în compartimentul de încărcare.

5) Bloc siguranțe auxiliar în compartimentul de încărcare (XC90 Executive)

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri adiționale (opțiune)	35
6	Releu demaror	25
7	Intermitent	15
8	Pompă combustibil	15
9	Modul control transmisie (V8 și 6 cilindri)	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Control clapetă (V8); Actuator colector admisie (6 cilindri).	10
14	Senzor oxigen încălzit	20
15	Ventilație carter; Electrovalve; Conexiune aer condiționat; Diagnosticare scurgeri; Modul control motor (V8, 6 cilindri); Senzor debit aer (V8).	15
16	Far de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor, releu motor	5
20	Lumini de poziție	15
21	Pompă gol	20

Siguranțe în habitaclu pe marginea bordului

Siguranțele se găsesc în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio (opțiune)	30
3	Scaun partea șoferului cu acționare electrică (opțiune)	25
4	Scaun partea pasagerului cu acționare electrică (opțiune)	25
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară	25
7	–	–
8	Radio; Cititor CD.	15
9	Sistem navigație Volvo (opțiune); Radio satelit Sirius (opțiune); Divertisment pe scaunele spate (RSE) – opțiune.	10
10	Diagnosticare la bord; Comutator lumini; Senzor unghi de direcție; Modul volan.	5
11	Aprindere; SRS; Modul control motor (V8, 6 cilindri); Imobilizator; Modul control transmisie (V8, 6 cilindri).	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă (opțiune)	15
14	Kit handsfree Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Cutia de siguranțe în habitaclu, în spatele panoului de plastic, partea șoferului

Această cutie de siguranțe se află în spatele unui panou de plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun partea pasagerului încălzit	15
2	Scaun partea șoferului încălzit	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de avertizare (opțiune)	5
9	Alimentare întrerupător lumini frână	5
10	Panou instrumente; Climatizare; Scaun partea șoferului acționat electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), DSTC	5
16	Servodirecție; Faruri Active BiXenon (opțiune).	10
17	Far de întâlnire față partea șoferului (opțiune)	7,5

18	Far de întâlnire față partea pasagerului (opțiune)	7,5
19	–	–
20	Pompă lichid răcire (V8)	5
21	Modul control transmisie 1	10
22	Faruri de drum partea șoferului 1	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică (opțiune)	5
29	–	–
30	Sistem informații unghi mort (opțiune)	5
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – spălător parbriz față și spate	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se găsesc în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Lumini de poziție; Proiectoare de ceață; Iluminare compartiment motor; Iluminare număr de înmatriculare; Diodă lumini de stop.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Sistem de divertisment spate (accesorii)	7,5
7	Sistem de divertisment spate (accesorii)	15
8	Priză 12 V în portbagaj	15
9	Ușă partea pasagerului spate – ridicare geam, funcție dezactivare geam	20
10	Ușă spate partea șoferului – ridicare geam, funcție dezactivare geam	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opțiune); Climatizare spate (opțiune).	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Intermitență geam spate	15
20	Cablu remorcă (15 fire) – opțiune	20
21	–	–
22	–	–
23	Asistent parcare	7,5
24	–	–
25	–	–
26	Asistent parcare (opțiune)	5
27	Siguranță principală: cablu remorcă, asistent parcare, tracțiune integrală	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare (opțiune)	25
30	Iluminare remorcă partea pasagerului: lumină de stop, proiectoare de ceață, semnalizator (opțiune)	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Volvo XC90 (2010) – schema cutiei de siguranțe

Anul producției: 2010.

Siguranțele brichetei (prize de alimentare) în Volvo XC90 sunt siguranța nr. 11 (prize 12 V – scaune față și spate) în cutia de siguranțe de sub volan și siguranța nr. 8 (priză 12 V în portbagaj) în cutia de siguranțe din portbagaj.

Poziția cutiei de siguranțe

1) Releu/bloc siguranțe în compartiment motor, partea dreaptă.

2) Cutia de siguranțe în compartimentul pasagerilor, sub volan

Această cutie de siguranțe se află în spatele unui panou de plastic sub bord.

3) Cutia de siguranțe în compartimentul pasagerilor, pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului, partea șoferului.

4) Cutia de siguranțe în compartimentul de încărcare

Aceste siguranțe din spațiul de încărcare se află în spatele panoului de pe partea șoferului în compartimentul de încărcare.

5) Cutie de siguranțe auxiliară în compartimentul de încărcare (XC90 Executive)

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri suplimentare *	35
6	Releu demaror	25
7	Ștergător parbriz	15
8	Pompă combustibil	15
9	Modul control transmisie (V8 și 6 cilindri)	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Control clapetă (V8); Actuator colector admisie (6 cilindri).	10
14	Senzor oxigen încălzit	20
15	Ventilație carter; Electrovalve; Conexiune aer condiționat; Diagnosticare scurgeri; Modul control motor (V8, 6 cilindri); Senzor debit aer (V8).	15
16	Faruri de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor, releu motor	5
20	Lumini de poziție	15
21	Pompă gol	20

Siguranțe în compartimentul pasagerilor pe marginea bordului

Siguranțele se găsesc în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio*	30
3	Scaun partea șoferului cu acționare *	25
4	Scaun partea pasagerului cu acționare electrică *	25
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară	25
7	–	–
8	Radio, cititor CD	15
9	Sistem navigație Volvo *; Radio satelit Sirius *; Divertisment pe scaunele spate (RSE)*.	10
10	Diagnosticare bord; Comutator lumini; Senzor unghi de viraj; Modul volan.	5
11	Cheie aprindere, SRS; Modul control motor (V8, 6 cilindri); Immobilizator; Modul control transmisie (V8, 6 cilindri).	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă*	15
14	Kit hands-free Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Cutia de siguranțe în compartimentul pasagerilor, în spatele panoului de plastic, partea șoferului

Această cutie de siguranțe se află în spatele unui panou de plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun încălzit partea pasagerului *	15
2	Scaun încălzit partea șoferului *	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de avertizare *	5
9	Alimentare întrerupător lumină de frână	5
10	Tablou de bord; Climatizare; Scaun partea șoferului acționat electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate; Frigider * (XC90 Executive).	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), DSTC	5
16	Servodirecție; Faruri active de viraj*.	10
17	Far de întâlnire față partea șoferului *	7,5

18	Far de întâlnire față partea pasagerului *	7,5
19	–	–
20	Pompă lichid răcire (V8)	5
21	Modul control transmisie 1	10
22	Faruri de drum partea șoferului 1	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager acționat electric *	5
29	–	–
30	Sistem informații unghi mort *	5
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător/ștergătoare parbriz față și spate	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Lumini de staționare; Proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; LED lumini de frânare.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Sistem de divertisment spate (accesorii)	7,5
7	Sistem de divertisment spate (accesorii)	15
8	Priză 12 V în portbagaj	15
9	Ușă partea pasagerului spate – ridicător geam, funcție de dezactivare geam	20
10	Ușă spate partea șoferului – ridicător geam, funcție de dezactivare geam	20
11	–	–
12	–	–
13	–	–
14	Subwoofer *; Climatizare spate *.	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Ștergător parbriz spate	15
20	Cablu remorcă (15 fire) *	20
21	–	–
22	–	–
23	Asistent parcare	7,5
24	–	–
25	–	–
26	Asistent parcare *	5
27	Siguranță principală: cablu remorcă, asistent parcare, tracțiune integrală	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare *	25
30	Iluminare remorcă partea pasagerului: lumină de stop, proiectoare de ceață spate, semnalizator *	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Siguranțe suplimentare în portbagaj (XC90 Executive *)

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Releu încălzire scaune spate și masaj scaune față	5
2	Încălzire scaune spate, partea șoferului	15
3	Încălzire scaune spate, partea pasagerului	15
4	Ventilație / masaj scaune față	10
5	–	–
6	–	–

Volvo XC90 (2011) – schema cutiei de siguranțe

Anul producției: 2011.

Siguranțele brichetei (prize alimentare) în Volvo XC90 sunt siguranța nr. 11 (prize 12 V – scaune față și spate) în blocul siguranțe de sub volan și siguranța nr. 8 (priză 12 V în portbagaj) în blocul siguranțe din portbagaj.

Poziția blocului siguranțe

1) Releu/bloc siguranțe în compartiment motor, partea dreaptă.

2) Bloc siguranțe în habitaclu, sub volan

Acest bloc siguranțe se află în spatele unei capace din plastic sub bord.

3) Bloc siguranțe în habitaclu, pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului, partea șoferului.

4) Bloc siguranțe în compartimentul de încărcare

Aceste siguranțe din spațiul de încărcare se află în spatele panoului partea șoferului în compartimentul de încărcare.

5) Bloc siguranțe auxiliar în compartimentul de încărcare (XC90 Executive)

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Lumini adiționale *	35
6	Releu demaror	25
7	Intermitență	15
8	Pompă combustibil	15
9	Modul control transmisie (V8 și 6 cilindri)	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Control clapetă (V8); Actuator colector admisie (6 cilindri).	10
14	Senzor oxigen încălzit	20
15	Ventilație carter; Electrovalve; Conexiune aer condiționat; Diagnosticare scurgeri; Modul control motor (V8, 6 cilindri); Senzor debit aer (V8).	15
16	Faruri de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor, releu motor	5
20	Lumini de poziție	15
21	Pompă gol	20

Siguranțe în habitaclu pe marginea bordului

Siguranțele se găsesc în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio*	30
3	Scaun partea șoferului cu acționare *	25
4	Scaun partea pasagerului cu acționare electrică *	25
5	Ușa partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară	25
6	Ușa partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară	25
7	–	–
8	Radio; Cititor CD; Divertisment pe scaunele spate (RSE) *.	15
9	Sistem de navigație Volvo *; Radio satelit SiriusXM ™ *.	10
10	Diagnosticare bord; Comutator lumini; Senzor unghi de viraj; Modul de direcție.	5
11	Aprindere; SRS; Modul control motor (V8, 6 cilindri); Imobilizator; Modul control transmisie (V8, 6 cilindri).	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă *	15
14	Kit handsfree Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Cutia de siguranțe în habitaclu, în spatele capacului de plastic, partea șoferului

Această cutie de siguranțe se află în spatele unui capac de plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun pasager încălzit *	15
2	Scaun șofer încălzit *	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de alertă *	5
9	Alimentare întrerupător lumină de stop	5
10	Panou instrumente; Sistem climatizare; Scaun șofer acționat electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate; Frigider * (XC90 Executive).	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), DSTC	5
16	Servodirecție; Faruri active *.	10
17	Far de întâlnire față partea șoferului *	7,5

18	Far de întâlnire față partea pasagerului *	7,5
19	–	–
20	Pompă lichid răcire (V8)	5
21	Modul control transmisie 1	10
22	Faruri de drum partea șoferului 1	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică *	5
29	–	–
30	Sistem informații unghi mort *	5
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător parbriz față și spate	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Lumini de rezervă	10
2	Lumini de poziție; Proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; LED-uri lumini de stop.	20
3	Accesorii	15
4	–	–
5	Modul electronic spate	10
6	Sistem de divertisment spate (accesorii)	7,5
7	Sistem de divertisment spate (accesorii)	15
8	Priză 12 V în portbagaj	15
9	Ușă laterală partea pasagerului spate – ridicător geam, funcție dezactivare geam	20
10	Ușă spate partea șoferului – ridicător geam, funcție dezactivare geam	20
11	–	–
12	–	–
13	–	–
14	Subwoofer *; Climatizare spate *.	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Ștergător lunetă spate	15
20	Cablaj remorcă (15 fire) *	20
21	–	–
22	–	–
23	Asistent parcare	7,5
24	–	–
25	–	–
26	Asistent parcare *	5
27	Siguranță principală: cablaj remorcă, asistent parcare, tracțiune integrală	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare *	25
30	Iluminare remorcă partea pasagerului: lumină de stop, lumină anticeață spate, semnalizator *	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Siguranțe suplimentare în portbagaj (XC90 Executive *)

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Releu încălzire scaune spate și masaj scaune față	5
2	Încălzire scaune spate, partea șoferului	15
3	Încălzire scaune spate, partea pasagerului	15
4	Ventilație / masaj scaune față	10
5	–	–
6	–	–

Volvo XC90 (2012) – schema panoului cutiei de siguranțe

Anul producției: 2012.

Siguranțele brichetei (prize de alimentare) în Volvo XC90 sunt siguranța nr. 11 (prize 12 V – scaune față și spate) în panoul cutiei de siguranțe de sub volan și siguranța nr. 8 (priză 12 V în portbagaj) în panoul cutiei de siguranțe din portbagaj.

Poziția panoului cutiei de siguranțe

1) Releu/panou cutie siguranțe în compartiment motor în partea dreaptă.

2) Panou cutie siguranțe în habitaclu, sub volan

Acest panou cutie siguranțe se află în spatele capacului din plastic de sub bord.

3) Panou cutie siguranțe în habitaclu, pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului, partea șoferului.

4) Panou cutie siguranțe în compartimentul de încărcare

Aceste siguranțe în spațiul de încărcare se află în spatele panoului din partea șoferului în compartimentul de încărcare.

5) Panou cutie siguranțe auxiliar în compartimentul de încărcare (XC90 Executive)

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri adiționale *	35
6	Releu demaror	25
7	Ștergător parbriz	15
8	Pompă combustibil	15
9	Modul control cutie (6 cilindri)	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat; Ventilator e-box.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Actuator colector admisie (6 cilindri)	10
14	Senzor oxigen încălzit	20
15	Ventilație carter; Electrovalve; Conexiune aer condiționat; Diagnosticare scurgeri; Modul control motor; Senzor debit aer.	15
16	Far de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor, releu motor	5
20	Lumini de poziție	15
21	Pompă gol	20

Siguranțe în habitaclu pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio*	30
3	Scaun partea șoferului cu acționare *	25
4	Scaun partea pasagerului cu acționare electrică *	25
5	Ușă partea șoferului – închidere centralizată, geamuri electrice, oglindă exterioară	25
6	Ușă partea pasagerului față – închidere centralizată, geamuri electrice, oglindă exterioară	25
7	–	–
8	Radio; Cititor CD; Divertisment pe scaunele spate (RSE)*.	15
9	Sistem de navigație Volvo *; Radio satelit SiriusXM ™ *.	10
10	Diagnosticare la bord; Comutator lumini; Senzor unghi de viraj; Modul de direcție.	5
11	Cheie de aprindere, SRS; Modul control motor; Immobilizer; Modul control cutie.	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă	15
14	Kit handsfree Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Panou cutia de siguranțe în habitaclu, în spatele capacului din plastic, partea șoferului

Acest panou cutia de siguranțe se află în spatele capacului din plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun pasager încălzit *	15
2	Scaun șofer încălzit *	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena de avertizare *	5
9	Alimentare întrerupător lumină de stop	5
10	Tablou de bord; Climatizare; Scaun șofer controlat electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate; Frigider * (XC90 Executive).	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), DSTC	5
16	Servodirecție; Faruri active de curbă *.	10
17	Far de întâlnire față partea șoferului *	7,5

18	Far de întâlnire față partea pasagerului *	7,5
19	–	–
20	–	–
21	Modul control transmisie 1	10
22	Faruri de drum partea șoferului 1	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager cu acționare electrică *	5
29	–	–
30	Sistem informare unghi mort *	5
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător/ștergătoare parbriz față și spate	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Lumini de poziție; Proiectoare de ceață; Iluminare compartiment motor; Iluminare număr de înmatriculare; LED lumini de stop.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	Sistem de divertisment spate (accesorii)	–
7	Cablaj remorcă (30 poziții) *	15
8	Priză 12 V în portbagaj	15
9	Ușă partea pasagerului spate – ridicător geam, funcție dezactivare geam	20
10	Ușă spate partea șoferului – ridicător geam, funcție dezactivare geam	20
11	–	–
12	–	–
13	–	–
14	Climatizare spate *	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Ștergător parbriz spate	15
20	Cablaj remorcă (15 fire) *	20
21	–	–
22	–	–
23	Asistent parcare	7,5
24	–	–
25	–	–
26	Asistent parcare *	5
27	Siguranță principală: cablaj remorcă, asistent parcare, tracțiune integrală	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare *	25
30	Iluminare remorcă partea pasagerului: lumină de stop, proiectoare de ceață spate, semnalizator *	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Siguranțe suplimentare în portbagaj (XC90 Executive *)

Siguranțele în spațiul de încărcare se află în spatele panoului partea șoferului în spațiul de încărcare.

Nr	Descriere	Amperaj [A]
1	Releu încălzire scaune spate și masaj scaune față	5
2	Încălzire scaune spate, partea șoferului	15
3	Încălzire scaune spate, partea pasagerului	15
4	Ventilație / masaj scaune față	10
5	–	–
6	–	–

Volvo XC90 (2013-2014) – schema cutiei de siguranțe

Anul producției: 2013, 2014.

Siguranțele brichetă (prize de alimentare) în Volvo XC90 sunt siguranța nr. 11 (prize 12 V – scaune față și spate) în bloc siguranțe sub volan și siguranța nr. 8 (priză 12 V în portbagaj) în bloc siguranțe în portbagaj.

Poziția compartimentului bloc siguranțe

1) Releu/ bloc siguranțe în compartiment motor în partea dreaptă.

2) Bloc siguranțe în habitaclu, sub volan

Acest bloc siguranțe se află în spatele unei capace de plastic sub bord.

3) Bloc siguranțe în habitaclu, pe marginea bordului

Siguranțele se află în interiorul panoului de acces pe marginea bordului, partea șoferului.

4) Bloc siguranțe în compartimentul de încărcare

Aceste siguranțe în compartimentul de încărcare se află în spatele panoului partea șoferului în compartimentul de încărcare.

5) Bloc siguranțe auxiliar în compartimentul de încărcare (XC90 Executive)

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
1	Sistem antiblocare roți (ABS)	30
2	Sistem antiblocare roți (ABS)	30
3	Spălător faruri	35
4	–	–
5	Faruri suplimentare *	35
6	Releu demaror	35
7	Faruri ștergător parbriz	25
8	Pompă combustibil	15
9	Modul control transmisie	15
10	Bobine de aprindere; Modul control motor.	20

11	Senzor pedala accelerației; Compresor aer condiționat.	10
12	Modul control motor; Injectoare combustibil; Senzor debit masic aer.	15
13	Actuator colector admisie (6 cilindri)	10
14	Senzor de oxigen încălzit	20
15	Ventilație carter; Electrovalve; Conexiune aer condiționat; Diagnosticare scurgeri; Modul control motor.	15
16	Faruri de întâlnire partea șoferului	20
17	Faruri de întâlnire partea pasagerului	20
18	–	–
19	Alimentare modul control motor, releu motor	5
20	Lumini de poziție	15
21	Pompă vid	20

Siguranțe în habitaclu pe marginea bordului

Siguranțele se găsesc în interiorul panoului de acces pe marginea bordului partea șoferului

Nr	Descriere	Amperaj [A]
1	Ventilator – sistem de încălzire	30
2	Amplificator audio*	30
3	Scaun partea șoferului cu acționare *	25
4	Scaun partea pasagerului cu acționare electrică *	25
5	Modul control ușă partea șoferului	25
6	Modul control ușă partea pasagerului față	25
7	–	–
8	Radio; Cititor CD; Divertisment pe scaune spate (RSE)*.	15
9	Sistem navigație Volvo *; Radio satelit SiriusXM ™*.	10
10	Diagnosticare bord; Comutator lumini; Senzor unghi de virare; Modul direcție.	5
11	Aprindere; SRS; Modul control motor; Immobilizator; Modul control transmisie.	7,5
12	Iluminare plafon; Modul control electronic superior.	10
13	Trapă *	15
14	Kit mâini libere Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Cutia de siguranțe în habitaclu, în spatele capacului de plastic, partea șoferului

Această cutie de siguranțe se află în spatele unui capac de plastic sub volan.

Nr	Descriere	Amperaj [A]
1	Scaun partea pasagerului încălzit *	15
2	Scaun partea șoferului încălzit *	15
3	Claxon	15
4	–	–
5	Sistem audio	10
6	–	–
7	–	–
8	Sirena alarmă *	5
9	Alimentare întrerupător lumină de stop	5
10	Panou instrumente; Climatizare; Scaun partea șoferului reglat electric; Senzor greutate pasager.	10
11	Prize 12 V – scaune față și spate; Frigider * (XC90 Executive).	15
12	–	–
13	–	–
14	–	–
15	Sistem antiblocare roți (ABS), DSTC	5
16	Servodirecție, lumini active de viraj *	10
17	Faruri de întâlnire partea șoferului (DRL)	7,5

18	Faruri de zi partea pasagerului (DRL)	7,5
19	–	–
20	–	–
21	Modul control transmisie	10
22	Faruri de drum partea șoferului	10
23	Faruri de drum partea pasagerului	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Scaun pasager reglabile electric*; Sistem RSE – divertisment pe scaune spate.	5
29	Pompă combustibil	7,5
30	Sistem informații unghi mort *	5
31	–	–
32	–	–
33	Pompă gol	20
34	Pompă – ștergător parbriz față și spate	15
35	–	–
36	–	–

Siguranțe în portbagaj

Siguranțele din compartimentul de încărcare se găsesc în spatele panoului partea șoferului din compartimentul de încărcare.

Nr	Descriere	Amperaj [A]
1	Faruri de rezervă	10
2	Faruri de oprire; Far spate proiectoare de ceață; Iluminare compartiment motor; Iluminare plăcuță înmatriculare; LED-uri faruri lumină de stop.	20
3	Accesoriu	15
4	–	–
5	Modul electronic spate	10
6	–	–
7	Cablu remorcă (30 poziții) *	15
8	Priză 12 V în portbagaj	15
9	Ușă laterală partea pasagerului spate – ridicare geam, funcție dezactivare geam	20
10	Ușă spate partea șoferului – ridicare geam, funcție dezactivare geam	20
11	–	–
12	–	–
13	–	–
14	Climatizare spate *	15
15	–	–
16	–	–
17	Accesorii audio	5
18	–	–

19	Spălător parbriz spate	15
20	Cablu remorcă (15 fire) *	20
21	–	–
22	–	–
23	Tracțiune integrală (AWD)	7,5
24	–	–
25	–	–
26	Asistent parcare *	5
27	Siguranță principală: cablu remorcă, asistent parcare, tracțiune integrală	30
28	Închidere centralizată	15
29	Iluminare remorcă partea șoferului: lumini de poziție, semnalizatoare *	25
30	Iluminare remorcă partea pasagerului: lumină de stop, far spate proiectoare de ceață, semnalizator *	25
31	Siguranță principală: siguranțe 37 și 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Geam spate încălzit	20
38	Geam spate încălzit	20

Siguranțe suplimentare în portbagaj (XC90 Executive *)

Siguranțele din compartimentul de încărcare se află în spatele panoului partea șoferului în compartimentul de încărcare.

Nr	Descriere	Amperaj [A]
1	Releu încălzire scaun spate și masaj scaune față	5
2	Încălzire scaun spate, partea șoferului	15
3	Încălzire scaun spate, partea pasagerului	15
4	Ventilație / masaj scaune față	10
5	–	–
6	–	–

Volvo XC90 (2015-2016) – schema cutiei de siguranțe

Anul producției: 2015, 2016.

Siguranțele brichetei (prize de alimentare) în Volvo XC90 sunt siguranțele #24, #25, #26 în blocul siguranțe din compartiment motor și siguranța #2 (priză electrică în consola centrală) în blocul siguranțe sub compartimentul portobjet.

Poziția blocului siguranțe

Releu/bloc siguranțe în compartiment motor

Blocul siguranțe se află pe partea dreaptă.

2) Bloc siguranțe sub compartimentul portobjet

Blocul siguranțe se află sub compartimentul portobjet pe partea dreaptă.

3) Compartiment de încărcare

Blocul siguranțe se află sub compartimentul portobjet pe partea dreaptă.

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Prezență USB față*	5
24	Priză 12 V în consola centrală față	15
25	Priză 12 V în consola centrală spate; Priză 12 V în consola centrală între scaunele spate.	15
26	Priză 12 V în portbagaj; Prize USB pentru suporturi iPad B.	15
27	–	–
28	–	–
29	–	–
30	–	–
31	Parbriz încălzit*, partea șoferului	–
32	Parbriz încălzit*, partea șoferului	40
33	Spălător faruri*	25
34	Spălător parbriz	25
35	–	–
36	Claxon	20
37	Sirena de alarmă	5
38	Modul control al sistemului de frânare (supape, frână de parcare)	40
39	Ștergător/Ștergătoare parbriz	30
40	Spălător portbagaj spate	25
41	Parbriz încălzit*, partea pasagerului	40
42	–	–
43	Modul control al sistemului de frânare (pompă ABS)	40
44	–	–
45	Parbriz încălzit*, partea pasagerului	–
46	Alimentare când aprinderea este pornită, pentru: modul control motor, componente cutie automată, servodirecție electrică, modul electric central; Modul control al sistemului de frânare	5
47	Sunet exterior	5

48	Far partea pasagerului	7,5
49	–	–
50	–	–
51	Modul control conexiuni baterie	5
52	Sistem airbag; Senzor greutate pasager (OWS)	5
53	Far partea șoferului	7,5
54	Senzor pedală accelerație	5
55	Modul control cutie Modul control schimbare treaptă cutie	15
56	Modul control motor	5
57	–	–
58	–	–
59	–	–
60	–	–
61	Modul control motor; Demaror; Supapă turbocompresor.	20
62	Solenoizi; Supape; Termostat sistem răcire motor	10
63	Regulatori gol; Supapă.	7,5
64	Modul control aripioare spoiler; Modul control aripioare radiator; Detectare scurgeri combustibil	5
65	–	–
66	Senzori oxigen încălziți (față și spate)	15
67	Electrovalvă pompă ulei; Ambreiaj magnetic climatizare; senzor oxigen încălzit (central)	15
68	–	–
69	Modul control motor	20
70	Bobine de aprindere; Bujii	15
71	–	–
72	–	–
73	–	–
74	–	–
75	–	–
76	–	–
77	Demaror	–
78	Demaror	40

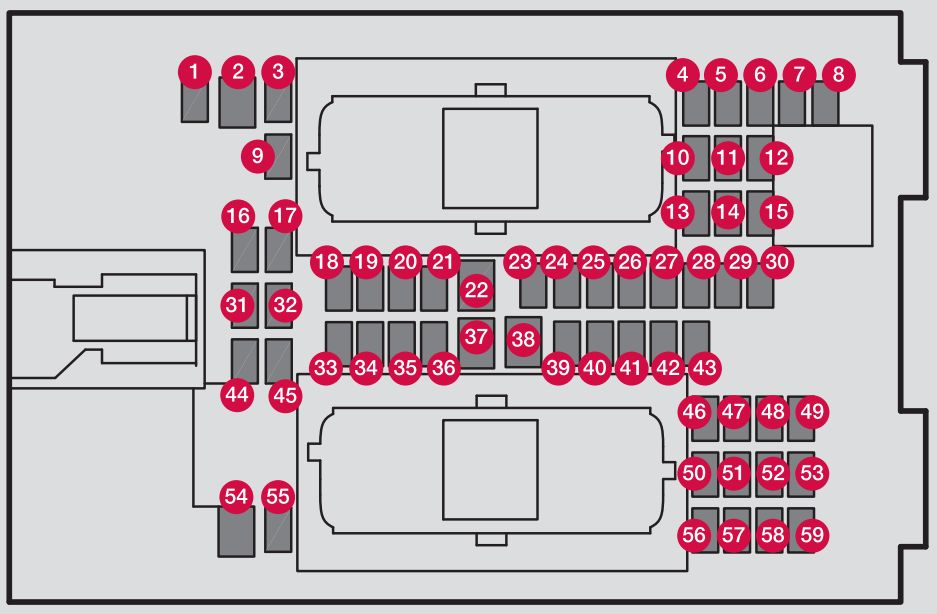

Siguranțe în compartimentul pasagerilor

Siguranțele în compartimentul pasagerilor se află sub compartimentul portbagajului.

Nr	Descriere	Amperaj [A]
1	–	–
2)	Priză 120 V în consola centrală spate * Priză 120 V între scaunele spate A	30
3)	–	–
4	Senzor de mișcare al sistemului de alarmă B.	5
5	Redare multimedia	5
6	Panou instrumente	5
7	Butonul consolei centrale	5
8	Senzor solar	5
9	–	–
10	–	–
11	Modul volan	5
12	Modul manetă aprindere și frână de parcare	5
13	Modul volan încălzit*	15
14	–	–
15	–	–
16	–	–
17	–	–
18	Modul control sistem climatizare	10
19	–	–
20	Diagnosticare bord (OBDII)	10
21	Display central	5
22	Modul ventilator sistem încălzire (față)	40
23	–	–
24	Iluminare instrumente; Iluminare de urgență; Funcție de întunecare automată a oglinzii retrovizoare; Senzor ploaie și lumină; Tastatura consolei centrale spate* A; Scaune față electrice*; Scaune spate electrice A; Display funcție confort scaune spate A; Funcție masaj scaune spate A	7,5
25	Modul control pentru funcțiile de asistență șofer	5
26	Trapă panoramică și jaluzea parasolară*	20
27	Display Head-up*	5
28	Iluminare suplimentară	5
29	–	–

30	Afișajul consolei tavan (memento pentru cuplarea centurilor, indicatorul sistem airbag partea pasagerului)	5
31	–	–
32	Senzor de umiditate	5
33	Modulul ușilor spate partea pasagerului	20
34	Siguranțe în compartimentul de încărcare	10
35	Modul control conexiune internet; Modul control Volvo On Call.	5
36	Modulul ușilor spate partea șoferului	20
37	Modul control sistem audio-navigație (amplificator)	40
38	Modul ventilator sistem încălzire (spate)	40
39	Modul antenă multibandă	5
40	Funcție masaj scaune față	5
41	–	–
42	Perie hayon spate	15
43	Modul control pompă combustibil	15
44	–	–
45	–	–
46	Încălzire scaune față partea șoferului*	15
47	Încălzire scaune față partea pasagerului*	15
48	Pompă lichid răcire	10
49	–	–
50	Modulul ușilor față partea șoferului	20
51	Modul control activ șasiu*	20
52	–	–
53	Modul control Sensus	10
54	–	–
55	–	–
56	Modulul ușilor față partea pasagerului	20
57	Afișaj funcție confort scaune spate A	5
58	–	–
59	Comutator pentru siguranțele 53 și 58	15
Volvo XC90B Doar unele piețe

Siguranțe în compartimentul de încărcare

Nr		Amperi [A]
1	Parbriz încălzit	30
2)	Scaun spate electric (partea șoferului)	20
3)	Compresor cu suspensie pneumatică*	40
4	Încălzitor electric suplimentar spate (partea pasagerului)	30
5	–	–
6	Încălzitor electric suplimentar spate (partea șoferului)*	30
7	Scaun spate electric (partea pasagerului)	20
8	–	–
9	Ușă spate electrică*	25
10	Modul scaun față electric (partea pasagerului)*	20
11	Modul control cârlig remorcă*	40
12	Modul tensionare centură de siguranță (partea pasagerului)	40
13	Înfășurări interne ale releului	5
14	–	–
15	Modul detectare mișcare picior pentru deschiderea ușii spate*	5
16	–	–
17	–	–
18	Modul control cârlig remorcă *	25

19	Scaun față electric (modul șofer *)	20
20	Modul de tensionare a centurii de siguranță (partea șoferului)	40
21	Cameră de parcare*	5
22	–	–
23	–	–
24	Filtru de aer ionic	5
25	–	–
26	Module de tensionare ale sistemului airbag și centurilor de siguranță	5
27	Radiator; Suport încălzit și răcit pentru ceașcă (spate) A.	10
28	Scaun spate încălzit (partea șoferului)*	15
29	–	–
30	Informații despre punctele oarbe (BLIS)*	5
31	–	–
32	Module de tensionare a centurii de siguranță	5
33	Actuator al sistemului de emisii	5
34	–	–
35	Modul control tracțiune integrală*	15
36	Scaun spate încălzit (partea pasagerului)*	15
37	–	–

Volvo XC90 (2017) – schema cutiei de siguranțe

Anul producției: 2017.

Siguranțe brichetă (prize de alimentare) în Volvo XC90 sunt siguranțele #24, #25, #26 în compartiment motor și siguranța #2 (priză electrică în consola centrală) în bloc siguranțe sub sertar.

Poziția blocului siguranțe

Releu/bloc siguranțe în compartiment motor

Blocul siguranțe se află pe partea dreaptă.

2) Bloc siguranțe sub sertar

Blocul siguranțe se află sub sertar pe partea dreaptă.

3) Compartiment de încărcare

Blocul siguranțe se află sub sertar pe partea dreaptă.

Siguranțe în compartiment motor

Nr	Descriere	Amperaj [A]
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Port USB față *	5
24	Priză 12 V în consola față între scaune	15
25	Priză 12 V în spatele consolei între scaune Priză 12 V în consola între scaunele spate	15
26	Priză 12 V în portbagaj	15
27	–	–
28	–	–
29	–	–
30	–	–
31	Parbriz încălzit *, partea șoferului	Ramură
32	Parbriz încălzit *, partea șoferului	40
33	Duza proiectoarelor *	25
34	Duza parbrizului	25
35	–	–
36	Claxon	20
37	Sirena alarmă	5
38	Modul control sistem frânare (valve, frână de parcare)	40
39	Comutatoare	30
40	Duza lunetei spate	25
41	Parbriz încălzit *, partea pasagerului	40
42	–	–
43	Modul control sistem frânare (pompa ABS)	40
44	–	–
45	Parbriz încălzit *, partea pasagerului	Ramură
46	Alimentare la contact pornit pentru: modul control motor, componente transmisie, servodirecție electrică, modul electric central; Modul control sistem frânare	5
47	–	–

48	Far partea pasagerului	7,5
49	–	–
50	–	–
51	Modul control conexiune baterie	5
52	Sistem airbag; Senzor greutate pasager (OWS).	5
53	Far partea șoferului	7,5
54	Senzor pedală accelerație	5
55	Modul control cutie automată	15
56	Modul control motor	5
57	–	–
58	–	–
59	–	–
60	–	–
61	Modul control motor; Demaror; Supapă turbocompresor	20
62	Solenoizi; Supape; Termostat sistem răcire motor.	10
63	Regulatori gol; Supapă	7,5
64	Modul control jaluzea spoiler; Modul control grilă radiator; Detectare scurgeri combustibil.	5
65	–	–
66	Senzori oxigen încălziți (față și spate)	15
67	Electrovalvă pompă ulei; Ambreiaj magnetic climatizare; Senzor oxigen încălzit (central).	15
68	–	–
69	Modul control motor	20
70	Bobine de aprindere; Bujii.	15
71	–	–
72	–	–
73	–	–
74	–	–
75	–	–
76	–	–
77	Aprindere	Ramură
78	Aprindere	40

Siguranțe în habitaclu

Siguranțele în compartimentul pasagerilor sunt poziționate sub sertar.

Nr	Descriere	Amperaj [A]
1	–	–
2	Priză 120 V în spatele consolei între scaune *	30
3	–	–
4	Senzor de mișcare al sistemului de alarmă A.	5
5	Redare multimedia	5
6	Panou instrumente	5
7	Butonale consolei centrale	5
8	Senzor de soare	5
9	–	–
10	–	–
11	Modul volan	5
12	Modul pentru butonul de pornire și frâna de parcare	5
13	Modul volan încălzit *	15
14	–	–
15	–	–
16	–	–
17	–	–
18	Modul control al sistemului de climatizare	10
19	–	–
20	Diagnosticare la bord (OBDII)	10
21	Afișaj central	5
22	Modul ventilatorului sistemului de climatizare (față)	40
23	–	–
24	Iluminare instrumente; Iluminare suplimentară; Funcție de întunecare automată a oglinzii retrovizoare; Senzor de ploaie și lumină; Tastatură în consola centrală spate*; Scaune față reglabile electric*.	7,5
25	Modul control funcții de asistență șofer	5
26	Acoperiș panoramic și jaluzea parasolară *	20
27	Afișaj Head-Up *	5
28	Iluminare de curtoazie	5
29	–	–

30	Afișajul consolei de pe plafon (memento pentru a pune centurile, indicatorul sistem airbag lateral partea pasagerului)	5
31	–	–
32	Senzor de umiditate	5
33	Modulul ușilor spate partea pasagerului	20
34	Siguranțe în portbagaj	10
35	Modul control conexiune Internet; Modul control Volvo On Call.	5
36	Modulul ușilor spate partea șoferului	20
37	Modul control Infotainment (amplificator)	40
38	Modul ventilator climatizare (spate)	40
39	Modul antenă multibandă	5
40	Funcție masaj scaun față	5
41	–	–
42	Ștergător lunetă spate	15
43	Modul control pompă combustibil	15
44	–	–
45	–	–
46	Încălzire scaun față partea șoferului *	15
47	Încălzire scaune față partea pasagerului *	15
48	Pompă lichid răcire	10
49	–	–
50	Modulul ușilor față partea șoferului	20
51	Modul control activ șasiu *	20
52	–	–
53	Modul control Sensus	10
54	–	–
55	–	–
56	Modulul ușilor față partea pasagerului	20
57	–	–
58	–	–
59	Comutator automat pentru siguranțele 53 și 58	15

Siguranțe în portbagaj

Nr	Descriere	Amperaj [A]
1	Parbriz încălzit spate	30
2	–	–
3	Compresor cu suspensie pneumatică *	40
4	Încălzitor auxiliar electric spate (partea pasagerului)	30
5	–	–
6	Încălzitor auxiliar electric spate (partea șoferului) *	30
7	–	–
8	–	–
9	Ușă portbagaj controlată electric *	25
10	Modul scaun față reglabil electric (partea pasagerului) *	20
11	Cârlig remorcă * modul control	40
12	Modul pretensionator centură de siguranță (partea pasagerului)	40
13	Bobine interne releu	5
14	–	–
15	Modul detectare mișcare picior pentru deschiderea ușii portbagaj electrice *	5
16	–	–
17	Modul pentru scaune spate rabatabile electric *	20
18	Cârlig remorcă * modul control	25

19	Scaun față controlat electric (modul scaun partea șoferului *)	20
20	Modul pretensionator centură de siguranță (partea șoferului)	40
21	Cameră parcare *	5
22	–	–
23	–	–
24	–	–
25	–	–
26	Module airbag și pretensionatoare centuri de siguranță	5
27	–	–
28	Scaun spate încălzit (partea șoferului) *	15
29	–	–
30	Informații punct mort (BLIS) *	5
31	–	–
32	Module pretensionatoare centuri de siguranță	5
33	Actuator sistem emisii	5
34	–	–
35	Modul control tracțiune integrală *	15
36	Scaun spate încălzit (partea pasagerului) *	15
37	–	–

Volvo XC90 – schema cutiei de siguranțe

Anul producției: 2018, 2019.

Siguranțe brichetă (prize de alimentare) în Volvo XC90 sunt siguranțele #24, #25, #26 în compartiment motor și siguranța #2 (priză electrică în consola tunel) în bloc siguranțe sub sertar.

Poziția blocului siguranțe

Releu/bloc siguranțe în compartiment motor

Blocul siguranțe se află pe partea dreaptă.

2) Bloc siguranțe sub sertar

Blocul siguranțe se află sub sertar pe partea dreaptă.

3) Compartiment încărcare

Blocul siguranțe se află sub sertar pe partea dreaptă.

2018

Compartiment motor

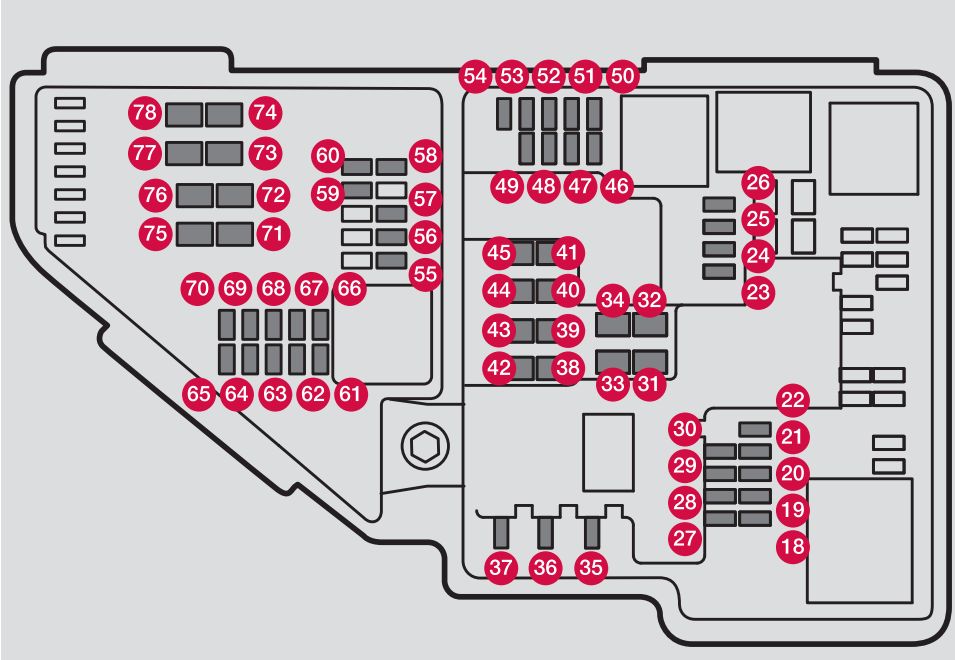

Atribuirea siguranțelor în compartiment motor (2018)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1	–	–
2	–	–
3	–	–
4	Bobine de aprindere (benzină); Bujii (benzină)	15
5	Electromagnet pompa ulei motor; Ambreiaj electromagnetic climatizare; Sondă lambda, centrală (benzină); Sondă lambda, spate (diesel)	15
6	Regulatori de presiune; Supapă; Supapă impuls ieșire (diesel)	7,5
7	Modul control motor; Pornire motor; Unitate clapetă corp accelerație; Supapă EGR (diesel); Senzor poziție turbocompresor (diesel); Supapă turbocompresor (benzină).	20
8	Modul control motor (ECM)	5
9
10	Solenzi (benzină); Termostat sistem răcire motor (benzină); Pompă răcire EGR (diesel); Modul control prebujie (diesel).	10
11	Modul control acoperire rulou spoiler; Modul control acoperire rulou radiator; Bobine releu impuls ieșire (diesel)	5
12	Sondă lambda, față; Sondă lambda, spate (benzină)	15
13	Modul control motor (ECM)	20
14	Demaror	40
15	Demaror	Boccia
16	Încălzitor filtru combustibil (diesel)	30
17
18
19
20
21
22
23
24	Priză 12 V în consola tunel față	15
25	Priză 12 V în consola tunel, lângă spațiul pentru picioare în al doilea rând de scaune	15
26	Priză 12 V în spațiul de încărcare (opțiune)	15
27

Nr	Descriere	Ampere [A]
28
29
30
31	Parbriz încălzit partea stângă (opțiune)	Boccia
32	Parbriz încălzit partea stângă (opțiune)	40
33	Spălător faruri (opțiune)	25
34	Spălător faruri parbriz	25
35	Modul control transmisie	15
36	Claxon	20
37	Sirenă (opțiune)	5
38	Modul control sistem frâne (valve, frână de parcare)	40
39	Ștergător parbriz	30
40	Spălător faruri lunetă spate	25
41	Parbriz încălzit partea dreaptă (opțiune)	40
42		20
43	Modul control sistem frâne (pompă ABS)	40
44
45	Parbriz încălzit partea dreaptă (opțiune)	Boccia
46	Furnizat când aprinderea este pornită: Modul control motor; Componente transmisie; Servomecanism electric; Modul central electronic; Modul control sistem frâne.	5
47	–	–
48	Far dreapta	7,5
48	Far dreapta, unele variante LED	7,5
49
50
51	Modul control activare baterie	5
52	Sistem airbag	5
53	Far stânga	7,5
53	Far stânga, unele variante LED	7,5
54	Senzor pedală accelerație	5

Siguranțele 1-13, 18-30, 35-37 și 46-54 sunt de tip „Micro”.
Siguranțele 31-34 și 38-45 sunt de tip „MCase” și trebuie înlocuite în service.

Sub torpedou

Atribuirea siguranțelor sub torpedou (2018)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1	–	–
2	Priză 230 V în consola tunelului, lângă spațiul pentru picioare în al doilea rând de scaune (opțiune)	30
3	–	–
4	Senzor de mișcare (opțiune)	5
5	Cititor multimedia	5
6	Afișaj șofer	5
7	Tastatură în consola centrală	5
8	Senzor de soare	5
9	–	–
10	–	–
11	Modul volan	5
12	Modul buton pornire și control frână de parcare	5
13	Modul volan încălzit (opțiune)	15
14
15
16
17
18	Modul control sistem climatizare	10
19	–	–
20	Modul diagnosticare OBD-II	10
21	Afișaj central	5
22	Modul ventilator aer condiționat, față	40
23	Divizor USB	5
24	Control iluminare; Iluminare interior; Funcție de întunecare automată a oglinzii retrovizoare; Senzori ploaie și lumină; Tastatură în consola tunelului spate, scaun spate; Scaune față reglabile electric; Panouri de control în ușile spate.	7,5
25	Modul control pentru funcții asistență șofer	5
26	Acoperiș panoramic cu stor de soare (opțiune)	20
27	Afișaj head-up (opțiune)	5
28	Iluminare cabina pasageri	5
29

Nr	Descriere	Ampere [A]
30	Afișaj în consola plafonului (memento pentru cuplarea centurilor de siguranță/indicator sistem airbag lateral partea pasagerului față)	5
31	–	–
32	Senzor de umiditate	5
33	Modul ușă în partea dreaptă a ușii spate	20
34	Siguranțe în compartimentul de încărcare	10
35	Modul control pentru vehicul conectat la Internet:	5
36	Modul ușă în partea stângă a ușii spate	20
37	Modul control sunet (amplificator) (doar unele variante)	40
38	Modul ventilator climatizare, spate (opțiune)	40
39	Modul antenă multibandă	5
40	Module pentru confortul scaunelor (masaj) față (opțiune)	5
41	–	–
42	Ștergător lunetă spate	15
43	Modul control pompă combustibil	15
44	–	–
45	–	–
46	Încălzire scaune, față partea șoferului	15
47	Încălzire scaune, față partea pasagerului	15
48	Pompă lichid răcire	10
49
50	Modul ușă în partea stângă a ușii față	20
51	Modul control suspensie (suspensie activă) (opțiune)	20
52	–	–
53	Modul control Sensus	10
54	–	–
55	–	–
56	Modul ușă în partea dreaptă a ușii față	20
57	–	–
58	Televiziune (opțiune) (unele piețe)	5
59	Siguranță principală pentru siguranțele 53 și 58	15

Siguranțele 1, 3–21, 23–36, 39–53 și 55–59 sunt numite „Micro”.
Siguranțele 2, 22, 37–38 și 54 sunt numite „MCase” și trebuie înlocuite exclusiv de un tehnician de service Volvo instruit și calificat.

Compartiment încărcare

Atribuirea siguranțelor în compartiment încărcare (2018)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1	Dezghețător lunetă spate	30
2	–	–
3	Compresor suspensie pneumatică (opțiune)	40
4	Încălzitoare electrice suplimentare pe partea dreaptă în spate (opțiune)	30
5
6	Încălzitoare electrice suplimentare pe partea stângă în spate (opțiune)	30
7	–	–
8	Modul control pentru reducerea oxizilor de azot (diesel)	30
9	Ușă electrică portbagaj (opțiune)	25
10	Scaun pasager față reglabile electric (opțiune)	20
11	Modul control cârlig remorcă (opțiune)	40
12	Modul întinzător centură de siguranță, partea dreaptă	40
13	Bobine relee interne	5
14	Modul control pentru reducerea oxizilor de azot (diesel)	15
15	Modul detectare mișcare picior (opțiune) (pentru deschiderea ușii electrice portbagaj)	5
16	Blocare alcool	5
17	Modul coborâre scaun al treilea rând (opțiune)	20
18	Modul control cârlig remorcă (opțiune)	25

Nr	Descriere	Ampere [A]
19	Scaun șofer reglabile electric (opțiune)	20
20	Modul întinzător centură de siguranță, partea stângă	40
21	Cameră parcare (opțiune)	5
22
23
24
25
26	Modul control sistem airbag și întinzătoare centuri de siguranță	5
27	–	–
28	Încălzire scaun pe partea stângă în spate (opțiune)	15
29	–	–
30	Informație punct mort (BLIS) (opțiune): modul control, sunet exterior marșarier	5
31
32	Module întinzătoare centuri de siguranță	5
33	Actuator emisii (benzină, unele variante motor)	5
34	–	–
35	Modul control tracțiune integrală (AWD) (opțiune)	15
36	Încălzire scaun pe partea dreaptă în spate (opțiune)	15
37	–	–

Volvo XC90 – schema cutiei de siguranțe

Anul producției: 2020, 2021, 2022.

Siguranțe brichetă (prize de alimentare) în Volvo XC90 sunt siguranțele 2 (față) în cutia de siguranțe din habitaclu, și de asemenea 24(față), 25(a doua rând), 26(portbagaj) în cutia de siguranțe din compartiment motor.

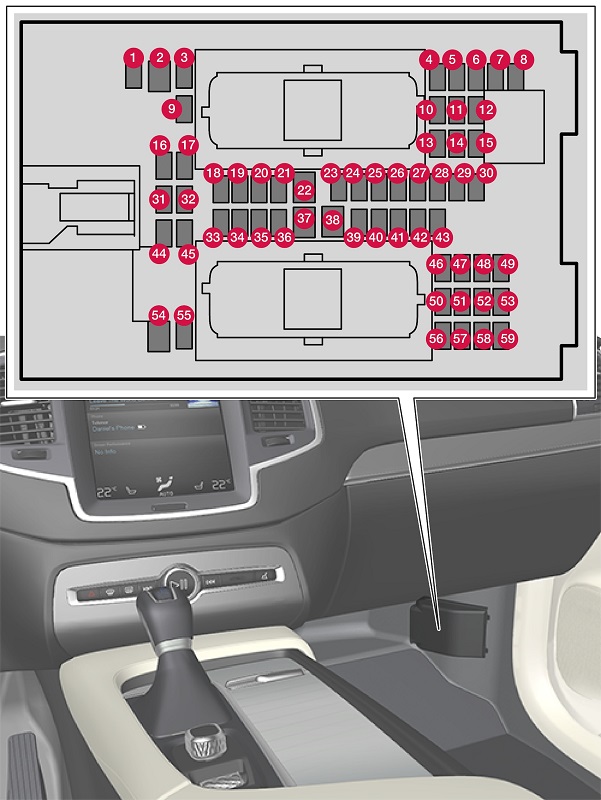

Siguranțe sub compartimentul portbagajului

Număr	Descriere	Ampere [A]	Tip
Număr	Descriere	Ampere [A]	Tip
1	Modul intermediar de tensiune	10	Micro
2	Presă electrică în consola dintre scaune, lângă spațiul pentru picioarele pasagerilor de la scaun spate	30	MCase
3	–	–	Micro
4	Detector de mișcare	5	Micro
5	Redător multimedia	5	Micro
6	Afișaj șofer	5	Micro
7	Tastatură în consola centrală	5	Micro
8	Detector de lumină solară	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Modul electronic al volanului	5	Micro
12	Modulul butonului de aprindere și întrerupătorul frânei de parcare	5	Micro
13	Modul electronic al volanului încălzit	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul control sistem climatizare	10	Micro
19	Bloc volan	7,5	Micro
20	Priză diagnostic OBDII	10	Micro
21	Afișaj central	5	Micro
22	Modul ventilator sistem climatizare, față	40	MCase
23	Concentrator USB	5	Micro
24	Iluminare comenzi, iluminare habitaclu; Reglare luminozitate oglindă retrovizoare interioară; Detector ploaie și lumină; Tastatură în consola dintre scaune lângă spațiul pentru picioarele pasagerilor de la scaun spate; Scaune față reglabile electric; Panouri de control în ușile spate; Modul ventilator sistem climatizare stânga/dreapta.	7,5	Micro
25	Modul control funcții asistență șofer	5	Micro
26	Geam panoramic cu jaluzea parasolară	20	Micro
27	Afișaj head-up pe parbriz	5	Micro
28	Întrerupător iluminare habitaclu	5	Micro
29	–	–	Micro

Număr	Descriere	Ampere [A]	Tip
30	Afișaj în consola tavanului (semnalizarea centurii de siguranță neînchisă/indicatorul sistem airbag față partea pasagerului)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	–	–	Micro
34	Siguranțe în spațiul bagajelor	10	Micro
35	Modul control pentru conexiunea mașinii la Internet; Modul control al sistemului Volvo On Call.	5	Micro
36	Modulul ușii în ușa spate stânga	20	Micro
37	Dispozitiv audio (amplificator)	40	MCase
38	Modul ventilator al sistemului de climatizare, spate	40	MCase
39	Modul antenă multibandă	5	Micro
40	Module funcții confort (masaj) ale scaunelor față	5	Micro
41	Blocare anti-alcool	5	Micro
42	Ștergător lunetă spate	15	Micro
43	Modul control al pompei combustibil	15	Micro
44	Bobină releu a pompei ulei; Convertor medie tensiune; pornire integrată.	5	Micro
45	Deschidere capac portbagaj/ușă portbagaj cu mișcarea piciorului	5	Micro
46	Încălzire scaun partea șoferului	15	Micro
47	Încălzire scaun față partea pasagerului	15	Micro
48	Pompă lichid răcire	7,5	Micro
49	–	–	Micro
50	Modulul ușii în ușa față stânga	20	Micro
51	Modul control al suspensiei (activă)	20	Micro
52	–	–	Micro
53	Modul control al sistemului Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Modulul ușii în ușa față dreapta	20	Micro
57	–	–	Micro
58	TV (unele piețe)	5	Micro
59	Siguranță principală pentru siguranțele 52, 53, 57 și 58	15	Micro

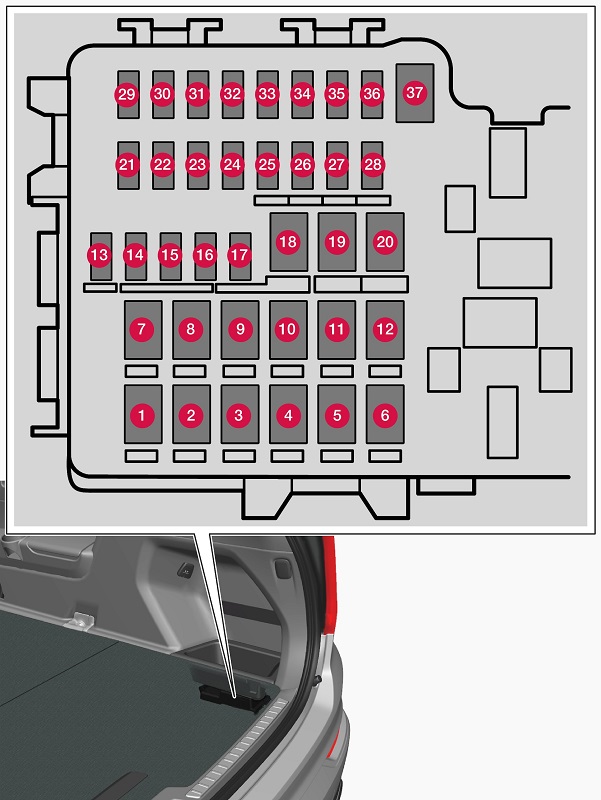

Siguranțe în portbagaj

Număr	Descriere	Ampere [A]	Tip
Număr	Descriere	Ampere [A]	Tip
1	Încălzire lunetă spate	30	MCase
2	–	–	MCase
3	Compresor suspensie pneumatică	40	MCase
4			MCase
	Încălzitoare electrice suplimentare, partea dreaptă spate	30
5	–	–	MCase
6	Încălzitoare electrice suplimentare, partea stângă spate	30	MCase
7	Scaun față pasager cu reglaj electric Modul ușă în ușa spate dreapta	20	MCase
8	Modul control sistem reducere oxizi de azot (NOx) în motor diesel	30	MCase
9	Portbagaj electric	25	MCase
10	Scaun față pasager cu reglaj electric; Modul ușă în ușa față dreapta.	20	MCase
11	Modul control cârlig remorcă	40	MCase
12	Modul centură de siguranță, partea dreaptă	40	MCase
13	Bobine interne relee	5	Micro
14	Modul control sistem reducere oxizi de azot (NOx) în motor diesel	15	Micro
15	Modul ușă în ușa spate stânga	20	Micro
16	Bloc anti-alcool, concentrator USB/prize accesorii	5	Micro
17	Modul rabatare spătare rândul trei de scaune	20	Micro

Număr	Descriere	Ampere [A]	Tip
18	Modul control al cârligului de remorcare	25	MCase
	Modul accesoriu	40
19	Scaun șofer reglabil electric; Modul ușă în ușa față stânga.	20	MCase
20	Modul centură de siguranță, partea stângă	40	MCase
21	Cameră parcare	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Încălzire scaun, spate stânga	15	Micro
29	–	–	Micro
30	Informații unghi mort (BLIS)	5	Micro
31	–	–	Micro
32	Modul centură de siguranță, partea stângă	5	Micro
33	Actuator recirculare gaze de eșapament (benzină, unele versiuni motor)	5	Micro
34	–	–	Micro
35	Modul control All Wheel Drive (AWD)	15	Micro
36	Încălzire scaun, spate dreapta	15	Micro
37	–	–	MCase

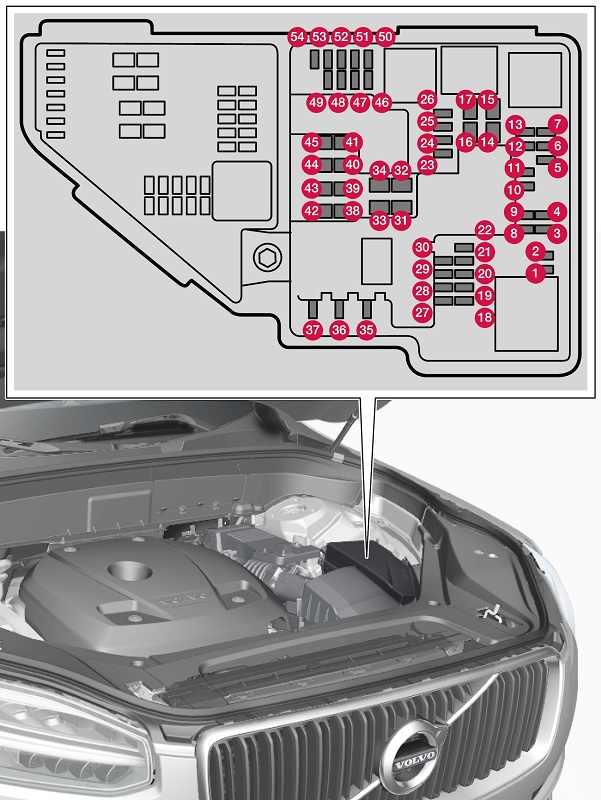

Siguranțe în compartiment motor

Număr	Descriere	Amperi [A]	Tip
Număr	Descriere	Amperi [A]	Tip
1	–	–	Micro
2	–	–	Micro
3	Sonde lambda; modul electric de presiune al turbocompresorului	15	Micro
4	Siguranțe de aprindere/bobină (motor pe benzină); Grup de senzori ai sistemului de evacuare, particule/toxine (motor diesel).	15	Micro
5	Electrovalvă a pompei ulei motor; Grup de sonde lambda; Electrovalvă a compresorului de climatizare.	15	Micro
6	Detectoare de nivel și temperatură ulei; Modulul bujiilor de aprindere (motor diesel); Grup de componente motor 1 (componente legate de funcționarea motorului, inclusiv turbocompresor/compresor. Compoziția depinde de varianta motorului).	7,5	Micro
7	Modul control motor (ECM); Modul control clapetă accelerație; Grup de componente motor 2 (componente legate de funcționarea motorului, inclusiv turbocompresor/compresor. Compoziția depinde de varianta motorului).	20	Micro
8	Modul control motor (ECM)	5	Micro
9	Pompă sistem absorbție vapori combustibil (EVAP)	10	Micro
10	Modulul bujiilor de aprindere (motor diesel); Grup de componente motor 3 (componente legate de funcționarea motorului, inclusiv turbocompresor/compresor și răcire/control temperatură sistem transmisie. Compoziția depinde de varianta motorului).	10	Micro
11	Modul control, capac spoiler; Modul control, capac radiator; Bobine relee funcție Power Pulse (PowerPulse) (motor diesel); Supapă comutare lichid răcire.	5	Micro
12	Pompă lichid răcire	15	Micro
13	Modul control motor (ECM)	20	Micro
14	Demaror	40	MCase
15	Demaror	Bypass	MCase
16	Încălzire filtru combustibil (motor diesel)	30	MCase
17	Modul control transmisie	25	MCase
18	Modul de calcul	5	Micro
19	–	–	Micro
20	–	–	Micro
21	–	–	Micro
22	Modul control transmisie	20	Micro
23	La USB, consolă între scaune, spate	7,5	Micro
24	La 12 V, consolă între scaune, față	15	Micro
25	–	–	Micro
26	La electric 12 V în compartiment portbagaj	15	Micro
27	–	–	Micro

Număr	Descriere	Ampere [A]	Tip
28	Far stânga	15	Micro
29	Far dreapta	15	Micro
30	–	–	Micro
31	Încălzire parbriz, partea stângă	Bypass	MCase
32	Încălzire parbriz, partea stângă	40	MCase
33	Spray-uri faruri	25	MCase
34	Pompă lichid spălător parbriz, față	25	MCase
35	Modul control transmisie Manetă electrică transmisie	15	Micro
36	Semnal acustic (claxon)	20	Micro
37	Sirena alarmă	5	Micro
38	Modul control sistem frânare (valve, frână de parcare)	40	MCase
	Modul control, asistență la frânare	30	MCase
39	Perii parbriz	30	MCase
40	Pompă lichid spălător parbriz, spate	25	MCase
41	Încălzire parbriz, partea dreaptă	40	MCase
42	Încălzitor parcare	20	MCase
43	Modul control sistem frânare (pompă ABS)	40	MCase
44	Modul control transmisie	25	MCase
45	Încălzire parbriz, partea dreaptă	Bypass	MCase
46	Alimentat cu aprinderea pornită: Modul control motor, componente transmisie, asistență electrică direcție, modul electronic central, modul control sistem frânare	5	Micro
47	Radar, față	5	Micro
48	Far dreapta	15	Micro
49	Blocare anti-alcool	5	Micro
50	Modul control transmisie	10	Micro
51	Modul control, conexiune baterie	5	Micro
52	Modul coliziune (SRS)	5	Micro
53	Far stânga	15	Micro
54	Detector pedală accelerație	5	Micro
