Volvo XC60 (2009-2022) – cutia de siguranțe

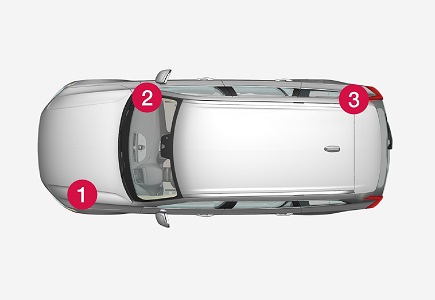

Volvo XC60 – schema cutiei de siguranțe
Anul producției: 2009, 2010.
Siguranță brichetă (priză de alimentare) în Volvo XC60 este siguranța nr. 25 (priză 12 V, scaun față și spate) în cutia de siguranțe din compartiment motor și siguranța nr. 6 (priză 12 V în spațiul de încărcare) în cutia de siguranțe din portbagaj (modul A). 2011-2012 – siguranțe nr. 7 (priză 12 V – spațiu de încărcare) și nr. 22 (prize 12 V) în cutia de siguranțe „A” sub sertar.

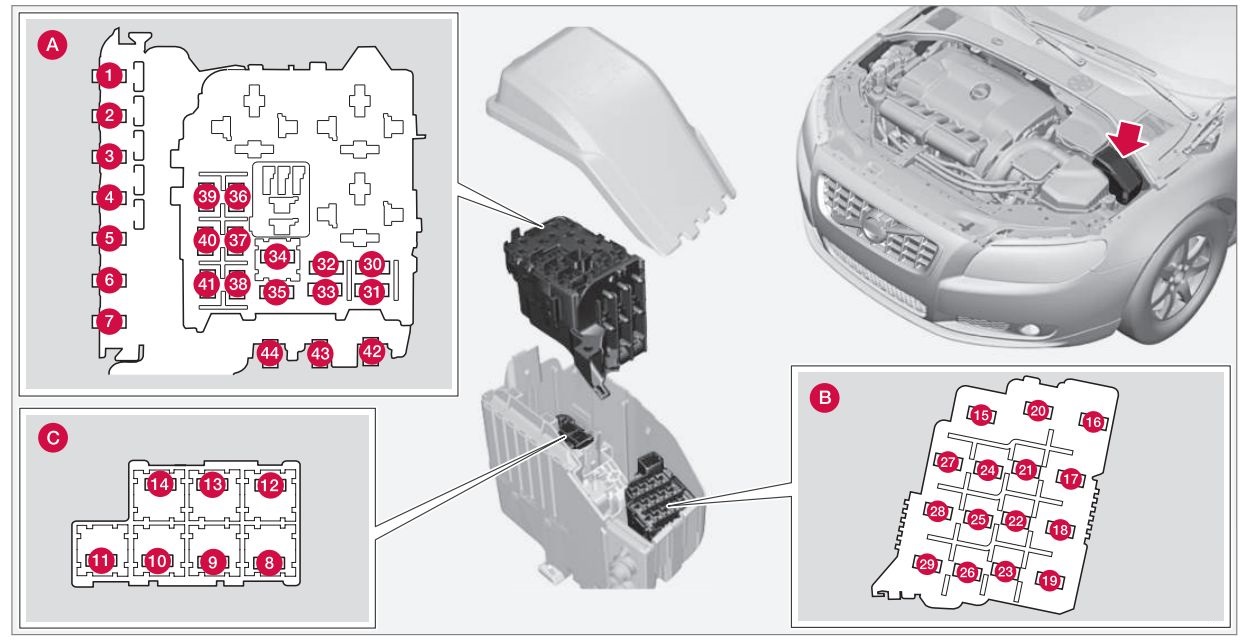

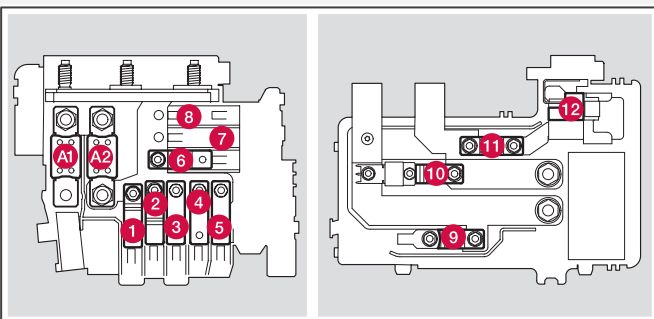

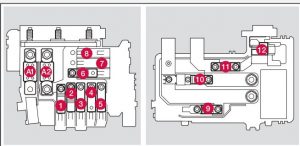

Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator circuit | 50 |
| 2 | Comutator circuit | 50 |
| 3 | Comutator circuit | 60 |
| 4 | Comutator circuit | 60 |
| 5 | Comutator circuit | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | Perii ștergător parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator sistem climatizare | 40 |
| 12 | – | – |
| 13 | Pompă ABS | 40 |
| 14 | Electrovalve ABS | 20 |
| 15 | – | – |
| 16 | Nivelare activă faruri direcționale * | 10 |
| 17 | Modul electric central | 20 |
| 18 | Radar;
Modul control ACC *. |
5 |
| 19 | Forță direcție dependentă de viteză * | 5 |
| 20 | Modul control motor (ECM);
Cutie automată; SRS. |
10 |
| 21 | Duze încălzite ștergător parbriz | 10 |
| 22 | Pompă gol I5T | 20 |
| 23 | Panou iluminare | 5 |
| 24 | Duza faruri | 15 |
| 25 | Priză 12 V – scaun față și scaun spate | 15 |
| 26 | Trapă panoramică laminată *;
Consolă plafon / Climatizare *. |
10 |
| 27 | Cutia compartiment motor | 5 |
| 28 | Faruri adiționale * | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine releu;
Modul control motor (ECM). |
10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor climatizare | 15 |
| 33 | Bobine | 5 |
| 34 | Releu demaror | 30 |
| 35 | Bobine de aprindere | 20 |
| 36 | Modul control motor (ECM);
Supapă clapetă. |
10 |
| 37 | Sistem injecție | 15 |
| 38 | Supape motor | 10 |
| 39 | EVAP / senzor de oxigen încălzit / injecție | 15 |
| 40 | Încălzire ventilare carter | 20 |
| 41 | Detectare scurgeri combustibil | 5 |
| 42 | – | – |
| 43 | – | – |
| 44 | Ventilator răcire | 80 |

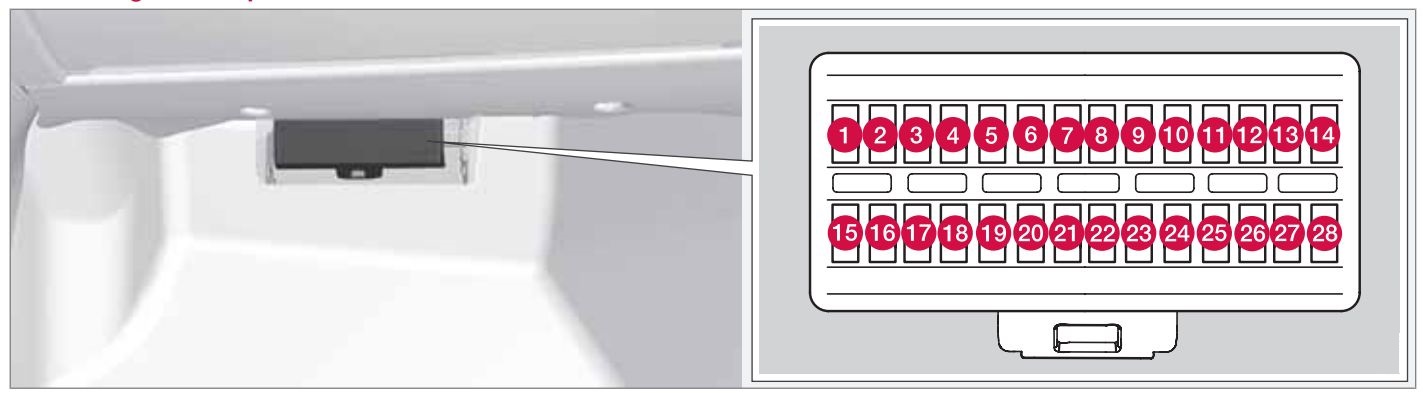

Siguranțe – torpedo
| Număr | Descriere | Amperaj [A] |
| 1 | Senzor ploaie* | 5 |
| 2 | Sistem SRS | 10 |
| 3 | Frâne Sistem antiblocare roți (ABS);
Frână electrică de parcare. |
5 |
| 4 | Pedala accelerației;
Scaune încălzite *. |
7,5 |
| 5 | – | – |
| 6 | Afișaj ICM;
Cititor CD și radio. |
15 |
| 7 | Modul volan | 7,5 |
| 8 | – | – |
| 9 | Faruri de drum | 15 |
| 10 | Trapă panoramică laminată * | 20 |
| 11 | Faruri de rezervă | 7,5 |
| 12 | – | – |
| 13 | Far față proiectoare de ceață * | 15 |
| 14 | Duza parbriz | 15 |
| 15 | Regulator de viteză adaptiv ACC * | 10 |
| 16 | – | – |
| 17 | Iluminare plafon superior;
Panou control ușă partea șoferului; Scaun pasager electric *. |
7,5 |
| 18 | Display informativ | 5 |
| 19 | Scaun șofer electric * | 5 |
| 20 | Perie hayon spate | 15 |
| 21 | Receptor telecomandă chei;
Senzori alarmă. |
5 |
| 22 | Pompă combustibil | 20 |
| 23 | Bloc electric coloana volan | 20 |
| 24 | – | – |
| 25 | Închidere – rezervor, hayon spate | 10 |
| 26 | Sirena de avertizare;
ECC. |
5 |
| 27 | Buton START / STOP ENGINE | 5 |
| 28 | Comutator lumini frână | 5 |
Siguranțe – spațiu de încărcare
Modul A (negru)
| Număr | Descriere | Amperi [A] |
| 1 | Comutatoare în ușile partea șoferului | 25 |
| 2 | Comutatoare în ușile partea pasagerului | 25 |
| 3 | Comutatoare în ușile spate partea șoferului | 25 |
| 4 | Comutatoare în ușile spate partea pasagerului | 25 |
| 5 | – | – |
| 6 | Priză 12 V în compartiment portbagaj | 15 |
| 7 | Dezghețare lunetă spate | 30 |
| 8 | – | – |
| 9 | Priză remorcă 2 * | 15 |
| 10 | Scaun șofer electric * | 25 |
| 11 | Priză remorcă 1 * | 40 |
| 12 | Haion spate electric * | 30 |
Modul B (alb)
| Număr | Descriere | Amperaj [A] |
| 1 | Asistent parcare;
Cameră asistență parcare *. |
5 |
| 2 | Modul control Four C * | 15 |
| 3 | Scaun șofer încălzit * | 15 |
| 4 | Scaun pasager încălzit * | 15 |
| 5 | Încălzire scaune spate – partea pasagerului | 15 |
| 6 | Modul control AWD | 10 |
| 7 | Încălzire scaune spate – partea șoferului * | 15 |
| 8 | – | – |
| 9 | Scaun pasager electric * | 25 |
| 10 | Acces fără cheie * | 20 |
| 11 | Frână electrică de parcare – partea șoferului * | 30 |
| 12 | – | – |
Modul C (albastru)
| Număr | Descriere | Amperaj [A] |
| 1 | Afișaj sistem navigație * | 10 |
| 2 | – | – |
| 3 | Difuzor subwoofer* | 25 |
| 4 | Radio satelitar SIRIUS * | 5 |
| 5 | Amplificator audio* | 25 |
| 6 | Sistem audio | 15 |
| 7 | Kit handsfree Bluetooth | 5 |
| 8 | rezervă | – |
| 9 | rezervă | – |
| 10 | rezervă | – |
| 11 | rezervă | – |
| 12 | rezervă | – |
Volvo XC60 (2011) – schema cutiei de siguranțe
Anul producției: 2011.
Siguranță brichetă (priză de alimentare) în Volvo XC60 (2011) este siguranța nr. 25 (priză 12 V, scaun față și spate) în cutia de siguranțe din compartiment motor și siguranța nr. 6 (priză 12 V în spațiul de încărcare) în cutia de siguranțe din portbagaj (modul A). 2011-2012 – siguranțe nr. 7 (priză 12 V – spațiu de încărcare) și nr. 22 (prize 12 V) în cutia de siguranțe „A” sub compartimentul torpedoului.
Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator circuit | 50 |
| 2 | Comutator circuit | 50 |
| 3 | Comutator circuit | 60 |
| 4 | Comutator circuit | 60 |
| 5 | Comutator circuit | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Parbriz față* | 20 |
| 9 | Faruri ștergător parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator sistem climatizare | 40 |
| 12 | – | – |
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 15 | – | – |
| 16 | Nivelare activă faruri direcționale* | 10 |
| 17 | Modul electric central | 20 |
| 18 | Alimentare Sistem antiblocare roți (ABS) 15 | 5 |
| 19 | Forță direcție dependentă de viteză* | 5 |
| 20 | Modul control motor (ECM); Cutie automată; SRS. | 10 |
| 21 | Duze încălzite ștergător parbriz* | 10 |
| 22 | Pompă gol I5T | 5 |
| 23 | Panou iluminare | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Cutia compartiment motor | 5 |
| 28 | Faruri adiționale* | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine releu; Modul control motor (ECM) | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor climatizare | 15 |
| 33 | Bobine releu | 5 |
| 34 | Releu demaror | 30 |
| 35 | Bobine de aprindere | 20 |
| 36 | Modul control motor (ECM); Corp clapetă. | 10 |
| 37 | Sistem injecție | 15 |
| 38 | Supape motor | 10 |
| 39 | Supapă EVAP; Senzor de oxigen încălzit. | 15 |
| 40 | Încălzire ventilare carter | 20 |
| 41 | Detectare scurgeri combustibil | 5 |
| 42 | – | – |
| 43 | Ventilator răcire | 80 |
| 44 | Servodirecție electrohidraulică | 100 |
Siguranțe – compartiment portbagaj
Cutia de siguranțe A : Siguranțe generale
Cutia de siguranțe B : Siguranțe ale modulului de control
Poziții: cutia de siguranțe A
| Număr | Descriere | Amperaj [A] |
| 1 | Siguranță: sistem audio, Subwoofer*. | 40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Priză 12 V (compartiment bagaje) | 15 |
| 8 | Control în ușa partea șoferului | 20 |
| 9 | Elemente de control în ușa partea pasagerului | 20 |
| 10 | Elemente de control în ușa spate dreapta partea pasagerului | 20 |
| 11 | Elemente de control în ușa spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie* | 20 |
| 13 | Scaun partea șoferului cu acționare* | 20 |
| 14 | Scaun partea pasagerului față controlat electric* | 20 |
| 15 | Tetieră spate pliabilă* | 15 |
| 16 | – | – |
| 17 | Sistem audio; Display sistem navigație * | 10 |
| 18 | Sistem amplificare | 15 |
| 19 | Kit handsfree Bluetooth | 5 |
| 20 | – | – |
| 21 | Trapă panoramică laminată* Iluminare suplimentară; Senzor sistem climatizare. | 5 |
| 22 | Priză 12 V. | 15 |
| 23 | Scaun partea pasagerului față încălzit* | 15 |
| 24 | Scaun partea șoferului încălzit* | 15 |
| 25 | – | – |
| 26 | Scaun spate dreapta încălzit* | 15 |
| 27 | Scaun spate stânga încălzit* | 15 |
| 28 | Asistent parcare*; Sistem navigație Volvo*; Cameră parcare*. | 5 |
| 29 | Modul control tracțiune integrală* | 5 |
| 30 | Sistem șasiu activ* | 10 |
Poziții: cutia de siguranțe B
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător portbagaj spate | 15 |
| 2 | – | – |
| 3 | Iluminare față suplimentară; Scaune electrice* | 7,5 |
| 4 | Afișaj informații bord | 5 |
| 5 | Control adaptiv viteză de croazieră; Avertizare coliziune* | 10 |
| 6 | Iluminare suplimentară; Senzor ploaie*. | 7,5 |
| 7 | Modul volan | 7,5 |
| 8 | Închidere centralizată: ușa rezervorului, capac portbagaj. | 10 |
| 9 | Pulverizator geam spate | 15 |
| 10 | Pulverizator geam față | 15 |
| 11 | Deblocare portbagaj spate | 10 |
| 12 | Închidere hayon spate | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Telecomandă; Senzor de mișcare al alarmei*; Sistem climatizare. | 5 |
| 15 | – | – |
| 16 | Alarmă; Sistem diagnostic la bord. | 5 |
| 17 | – | – |
| 18 | Sistem airbag; Senzor greutate partea pasagerului. | 10 |
| 19 | Radar față adaptiv cu cruise control* | 5 |
| 20 | Pedale accelerație; Oglinzi laterale controlate electric; Scaune spate încălzite*. | 7,5 |
| 21 | – | – |
| 22 | Lumină de stop | 5 |
| 23 | Acoperiș panoramic laminat | 20 |
| 24 | Imobilizator | 5 |

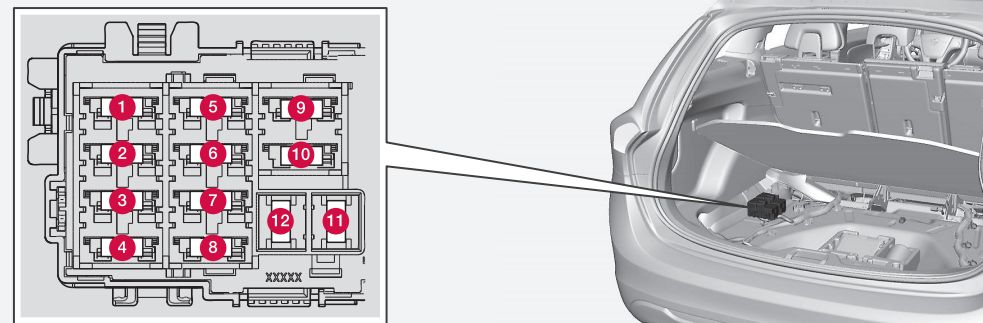

Siguranțe – spațiu de încărcare / portbagaj
| Număr | Descriere | Amperaj [A] |
| 1 | Frână electrică de parcare (partea stângă) | 30 |
| 2 | Frână electrică de parcare (partea dreaptă) | 30 |
| 3 | Geam spate încălzit | 30 |
| 4 | Priză remorcă 2* | 15 |
| 5 | Haion controlat electric* | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1* | 40 |
| 12 | – | – |
Volvo XC60 (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Volvo XC60 (2012) este siguranța nr. 25 (priză 12 V, scaun față și spate) în cutia de siguranțe din compartiment motor și siguranța nr. 6 (priză 12 V în spațiul de încărcare) în cutia de siguranțe din portbagaj (modul A). 2011-2012 – siguranțe nr. 7 (priză 12 V – spațiu de încărcare) și nr. 22 (prize 12 V) în cutia de siguranțe „A” sub compartimentul torpedou.
Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator circuit | 50 |
| 2 | Comutator circuit | 50 |
| 3 | Comutator circuit | 60 |
| 4 | Comutator circuit | 60 |
| 5 | Comutator circuit | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Parbriz față * | 20 |
| 9 | Ștergător/Ștergătoare parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator răcire sistem climatizare | 40 |
| 12 | – | – |
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 15 | – | – |
| 16 | Nivelare activă faruri direcționale * | 10 |
| 17 | Modul electric central | 20 |
| 18 | Sistem antiblocare roți (ABS) | 5 |
| 19 | Asistență la direcție în funcție de viteză * | 5 |
| 20 | Modul control motor (ECM); Cutie automată; SRS. | 10 |
| 21 | Duze spălător parbriz încălzite * | 10 |
| 22 | – | – |
| 23 | Panou iluminare | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Cutia compartiment motor | 5 |
| 28 | Faruri suplimentare * | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine relee; Modul control motor (ECM). | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor climatizare | 15 |
| 33 | Bobine relee | 5 |
| 34 | Releu demaror | 30 |
| 35 | Bobine de aprindere | 20 |
| 36 | Modul control motor | 10 |
| 37 | Sistem injecție; Senzor masă aer; Modul control motor. | 15 |
| 38 | Compresor climatizare; Valve motor. | 10 |
| 39 | Valvă EVAP; Senzor lambda încălzit. | 15 |
| 40 | – | – |
| 41 | Detectare scurgeri combustibil | 5 |
| 42 | – | – |
| 43 | Ventilator răcire | 80 |
| 44 | Servodirecție electrohidraulică | 100 |
Siguranțe – compartiment portbagaj
Cutia de siguranțe A : Siguranțe generale
Cutia de siguranțe B : Siguranțe ale modulului control
Poziții: cutia de siguranțe A
| Număr | Descriere | Amperaj [A] |
| 1 | Întrerupător automat al sistemului Infotainment și siguranțe 16-20, | 40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Priză 12 V (portbagaj) | 15 |
| 8 | Control în ușile partea șoferului | 20 |
| 9 | Elemente de control în ușile partea pasagerului | 20 |
| 10 | Elemente de control în ușile spate dreapta partea pasagerului | 20 |
| 11 | Elemente de control în ușile spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie * | 20 |
| 13 | Scaun partea șoferului cu acționare * | 20 |
| 14 | Scaun partea pasagerului față controlat electric * | 20 |
| 15 | Tetieră spate pliabilă * | 15 |
| 16 | Modul control sistem Infotainment | 5 |
| 17 | Sistem Infotainment; Radio satelitar SiriusXM ™. | 10 |
| 18 | Sistem Infotainment | 15 |
| 19 | Kit mâini libere Bluetooth | 5 |
| 20 | Sistem divertisment pentru pasagerii scaun spate (RSE) * | 7,5 |
| 21 | Trapă panoramică laminată *; Iluminare suplimentară; Senzor sistem climatizare. | 5 |
| 22 | Priză 12 V. | 15 |
| 23 | Scaun spate încălzit * (partea pasagerului) | 15 |
| 24 | Scaun spate încălzit * (partea șoferului) | 15 |
| 25 | – | – |
| 26 | Scaun pasager față încălzit * | 15 |
| 27 | Scaun șofer încălzit * | 15 |
| 28 | Asistent parcare *; Modul control cârlig remorcă *; Cameră asistență parcare *. | 5 |
| 29 | Modul control tracțiune integrală * | 5 |
| 30 | Sistem șasiu activ * | 10 |
Poziții: cutia de siguranțe B
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător portbagaj spate | 15 |
| 2 | – | – |
| 3 | Iluminare suplimentară față; Control geam în portiera șoferului; Scaun(e) cu reglaj electric *; Sistem control wireless HomeLink® *. | 7,5 |
| 4 | Afișaj informații bord | 5 |
| 5 | Regulator de viteză adaptiv; Avertizare coliziune *. | 10 |
| 6 | Iluminare suplimentară; Senzor ploaie *. | 7,5 |
| 7 | Modul volan | 7,5 |
| 8 | Închidere centralizată: ușa rezervorului combustibil. | 10 |
| 9 | Duza spălător parbriz spate | 15 |
| 10 | Duza spălător parbriz față | 15 |
| 11 | Deblocare portbagaj spate | 10 |
| 12 | – | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Panou de control al sistemului de climatizare; Senzor de mișcare de alertă *. | 5 |
| 15 | – | – |
| 16 | Alarmă; Sistem diagnostic de bord. | 5 |
| 17 | – | 10 |
| 18 | Sistem airbag; Senzor de greutate al pasagerului. | 10 |
| 19 | Sistem de avertizare coliziune * | 5 |
| 20 | Pedale accelerație; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite *. | 7,5 |
| 21 | – | – |
| 22 | Lumină de stop | 5 |
| 23 | Acoperiș panoramic laminat | 20 |
| 24 | Imobilizator | 5 |
Siguranțe – spațiu de încărcare / portbagaj
| Număr | Descriere | Amperaj [A] |
| 1 | Frână electrică de parcare (partea stângă) | 30 |
| 2 | Frână electrică de parcare (partea dreaptă) | 30 |
| 3 | Geam spate încălzit | 30 |
| 4 | Priză remorcă 2 * | 15 |
| 5 | Ușă electrică portbagaj * | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1 * | 40 |
| 12 | – | – |
Volvo XC60 (2013) – schema cutiei de siguranțe
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Volvo XC60 (2013) este siguranța nr. 7 (priză 12 V – portbagaj) și nr. 22 (prize 12 V în consola tunel) în bloc siguranțe „A” sub sertar.
Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator circuit | 50 |
| 2 | Comutator circuit | 50 |
| 3 | Comutator circuit | 60 |
| 4 | Comutator circuit | 60 |
| 5 | Comutator circuit | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Parbriz față* | 20 |
| 9 | Ștergător/Ștergătoare parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator sistem climatizare | 40 |
| 12 | – | – |
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 15 | – | – |
| 16 | Nivelare activă faruri* | 10 |
| 17 | Modul electric central | 20 |
| 18 | Sistem antiblocare roți (ABS) | 5 |
| 19 | Asistență direcție dependentă de viteză* | 5 |
| 20 | Modul control motor (ECM); Cutie automată; SRS. | 10 |
| 21 | Duze spălător parbriz încălzite* | 10 |
| 22 | – | – |
| 23 | Panou iluminare | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Tablou compartiment motor | 5 |
| 28 | Faruri adiționale* | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine releu; Modul control motor (ECM). | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor aer condiționat | 15 |
| 33 | Bobine releu | 5 |
| 34 | Releu demaror | 30 |
| 35 | Bobine de aprindere | 20 |
| 36 | Modul control motor | 10 |
| 37 | Sistem injecție; Senzor masă aer; Modul control motor. | 15 |
| 38 | Compresor aer condiționat; Supape motor. | 10 |
| 39 | Supapă EVAP; Sondă lambda încălzită. | 15 |
| 40 | – | – |
| 41 | Detectare scurgeri combustibil | 5 |
| 42 | – | – |
| 43 | Ventilator răcire | 80 |
| 44 | Servodirecție electrohidraulică | 100 |

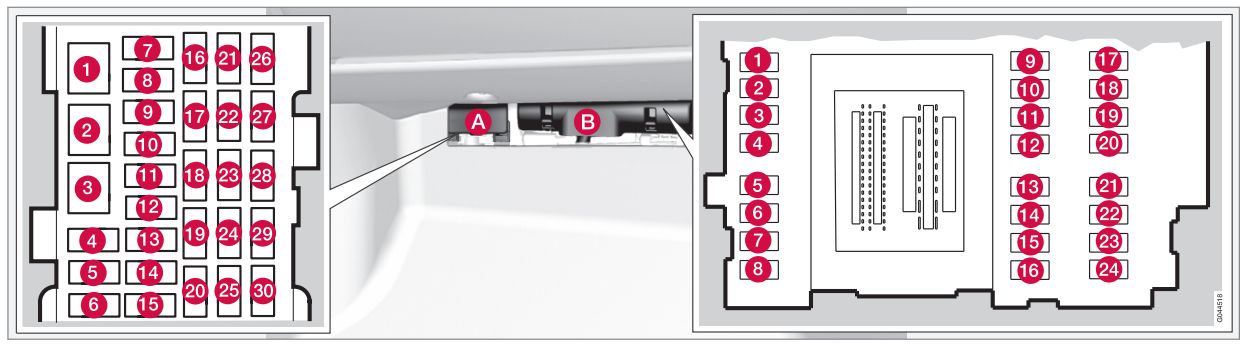

Siguranțe – torpedou
Bloc siguranțe A: Siguranțe generale
Bloc siguranțe B: Siguranțe modul control
Poziții: bloc siguranțe A
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator automat sistem Infotainment și siguranțe 16-20 | 40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Priză 12 V (portbagaj) | 15 |
| 8 | Control în ușile partea șoferului | 20 |
| 9 | Elemente de control în ușile partea pasagerului | 20 |
| 10 | Elemente de control în ușile spate dreapta partea pasagerului | 20 |
| 11 | Elemente de control în ușile spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie* | 20 |
| 13 | Scaun partea șoferului cu acționare* | 20 |
| 14 | Scaun partea pasagerului față cu acționare electrică* | 20 |
| 15 | Tetieră spate pliabilă* | 15 |
| 16 | Modul control sistem Infotainment | 5 |
| 17 | Sistem Infotainment; Radio satelitar SiriusXM™. | 10 |
| 18 | Sistem Infotainment | 15 |
| 19 | Kit handsfree Bluetooth | 5 |
| 20 | Sistem divertisment pentru pasagerii de pe scaun spate (RSE) * | 7,5 |
| 21 | Acoperiș panoramic laminat*; Iluminare suplimentară; Senzor sistem climatizare. | 5 |
| 22 | Priză 12 V. | 15 |
| 23 | Scaun spate încălzit* (partea pasagerului) | 15 |
| 24 | Scaun spate încălzit* (partea șoferului) | 15 |
| 25 | – | – |
| 26 | Scaun pasager față încălzit* | 15 |
| 27 | Scaun șofer încălzit* | 15 |
| 28 | Asistent parcare*; Modul control cârlig remorcă*; Cameră asistență parcare*. | 5 |
| 29 | Modul control tracțiune integrală* | 5 |
| 30 | Sistem suspensie activă* | 10 |
Poziții: cutia de siguranțe B
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător hayon spate | 15 |
| 2 | – | – |
| 3 | Iluminare suplimentară față; control geam în portiera partea șoferului; Scaun(e) cu reglaj electric*; Sistem control wireless HomeLInk®. | 7,5 |
| 4 | Afișaj informații bord | 5 |
| 5 | Regulator de viteză adaptiv; Avertizare coliziune* | 10 |
| 6 | Iluminare suplimentară; Senzor ploaie*. | 7,5 |
| 7 | Modul direcție | 7,5 |
| 8 | Închidere centralizată: ușă rezervor combustibil. | 10 |
| 9 | Duza spălător parbriz spate | 15 |
| 10 | Duza spălător parbriz față | 15 |
| 11 | Blocare hayon spate | 10 |
| 12 | Tetieră spate rabatabilă electric | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Panou de control al sistemului de climatizare; Senzor de mișcare al alarmei*. | 5 |
| 15 | – | – |
| 16 | Alarmă; Sistem diagnostic de bord. | 5 |
| 17 | – | 10 |
| 18 | Sistem airbag; Senzor de greutate al pasagerului. | 10 |
| 19 | Sistem de avertizare coliziune * | 5 |
| 20 | Pedale accelerație; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite*. | 7,5 |
| 21 | – | – |
| 22 | Lumină de stop | 5 |
| 23 | Acoperiș panoramic laminat | 20 |
| 24 | Imobilizator | 5 |
Siguranțe – spațiu de încărcare/portbagaj
| Număr | Descriere | Amperaj [A] |
| 1 | Frână electrică de parcare (partea stângă) | 30 |
| 2 | Frână electrică de parcare (partea dreaptă) | 30 |
| 3 | Geam spate încălzit | 30 |
| 4 | Priză remorcă 2* | 15 |
| 5 | Ușă portbagaj controlată electric* | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1* | 40 |
| 12 | – | – |
Volvo XC60 (2014) – schema cutiei de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Volvo XC60 (2014) sunt siguranțele nr. 7 (priză 12 V – portbagaj) și nr. 22 (prize 12 V în consola tunel) în cutia de siguranțe „A” sub compartimentul portbagajului.
Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator circuit | 50 |
| 2 | Comutator circuit | 50 |
| 3 | Comutator circuit | 60 |
| 4 | Comutator circuit | 60 |
| 5 | Comutator circuit | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Parbriz față * | 20 |
| 9 | Ștergător/Ștergătoare parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator răcire sistem climatizare | 40 |
| 12 | ||
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 15 | – | – |
| 16 | Nivelare activă faruri direcționale * | 10 |
| 17 | Modul electric central | 20 |
| 18 | Sistem antiblocare roți (ABS) | 5 |
| 19 | Servodirecție dependentă de viteză * | 5 |
| 20 | Modul control motor (ECM); Cutie automată; SRS. | 10 |
| 21 | Duze spălător parbriz încălzite * | 10 |
| 22 | – | – |
| 23 | Panou iluminare | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Cutia compartiment motor | 5 |
| 28 | Lumini suplimentare * | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine releu; Modul control motor (ECM). | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor climatizare | 15 |
| 33 | Bobine releu | 5 |
| 34 | Releu demaror | 30 |
| 35 | Bobine de aprindere | 20 |
| 36 | Modul control motor | 10 |
| 37 | Sistem injecție; Senzor masă aer; Modul control motor. | 15 |
| 38 | Compresor climatizare; Valve motor; Modul control motor (6 cilindri); Solenoizi (doar 6 cilindri fără turbo). | 10 |
| 39 | Valvă EVAP; Senzor de oxigen încălzit. | 15 |
| 40 | – | – |
| 41 | Detectare scurgeri combustibil | 5 |
| 42 | Pompă lichid răcire (motoare 4 cilindri) | 50 |
| 43 | Ventilator răcire | 80 |
| 44 | Servodirecție electrohidraulică | 100 |
Siguranțe – compartiment portbagaj
Cutia de siguranțe A : Siguranțe generale
Cutia de siguranțe B : Siguranțe modul control
Poziții: cutia de siguranțe A
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator automat sistem Infotainment și siguranțe 16-20, | 40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Priză 12 V (portbagaj) | 15 |
| 8 | Control în ușile partea șoferului | 20 |
| 9 | Elemente de control în ușile partea pasagerului | 20 |
| 10 | Elemente de control în ușile spate dreapta partea pasagerului | 20 |
| 11 | Elemente de control în ușile spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie * | 20 |
| 13 | Scaun partea șoferului cu acționare * | 20 |
| 14 | Scaun pasager față reglabil electric * | 20 |
| 15 | Spălător parbriz; Spălător geam spate. | 25 |
| 16 | Modul control sistem Infotainment | 5 |
| 17 | Sistem Infotainment; Radio satelitar SiriusXM ™. | 10 |
| 18 | Sistem Infotainment | 15 |
| 19 | Kit handsfree Bluetooth | 5 |
| 20 | Sistem divertisment pentru pasagerii de pe scaun spate (RSE) * | 7,5 |
| 21 | Trapă panoramică laminată *; Iluminare suplimentară; Senzor sistem climatizare. | 5 |
| 22 | Prize 12 V. | 15 |
| 23 | Scaun spate încălzit * (partea pasagerului) | 15 |
| 24 | Scaun spate încălzit * (partea șoferului) | 15 |
| 25 | – | – |
| 26 | Scaun pasager față încălzit * | 15 |
| 27 | Scaun șofer încălzit * | 15 |
| 28 | Asistent parcare *; Modul control cârlig remorcă *; Cameră asistență parcare *. | 5 |
| 29 | Modul control tracțiune integrală * | 15 |
| 30 | Sistem șasiu activ * | 10 |
Poziții: cutia de siguranțe B
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător hayon spate | 15 |
| 2 | – | – |
| 3 | Iluminare suplimentară față; Controlul geamului în ușa partea șoferului; Scaun(e) cu reglaj electric *; Sistem control wireless HomeLink® *. | 7,5 |
| 4 | Tablou de bord | 5 |
| 5 | Regulator de viteză adaptiv; Avertizare coliziune *. | 10 |
| 6 | Iluminare suplimentară; Senzor ploaie *. | 7,5 |
| 7 | Modul volan | 7,5 |
| 8 | Închidere centralizată: ușa rezervorului. | 10 |
| 9 | Volan încălzit electric * | 15 |
| 10 | Parbriz încălzit electric * | 15 |
| 11 | Blocare hayon spate | 10 |
| 12 | Tetieră spate rabatabilă electric * | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Panou de control sistem climatizare | 5 |
| 15 | – | – |
| 16 | Alarmă, sistem diagnostic bord | 5 |
| 17 | – | 10 |
| 18 | Sistem airbag; Senzor greutate partea pasagerului. | 10 |
| 19 | Sistem avertizare coliziune * | 5 |
| 20 | Pedale accelerație; Funcție întunecare automată oglinzi; Scaune spate încălzite *. | 7,5 |
| 21 | – | – |
| 22 | Lumină de stop | 5 |
| 23 | Acoperiș panoramic laminat | 20 |
| 24 | Imobilizator | 5 |
Siguranțe – spațiu de încărcare / portbagaj
| Număr | Descriere | Amperaj [A] |
| 1 | Frână electrică de parcare (partea stângă) | 30 |
| 2 | Frână electrică de parcare (partea dreaptă) | 30 |
| 3 | Geam spate încălzit | 30 |
| 4 | Priză remorcă 2 * | 15 |
| 5 | Ușă electrică portbagaj * | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1 * | 40 |
| 12 | – | – |
Volvo XC60 (2015) – schema cutiei de siguranțe
Anul producției: 2015.
Siguranță brichetă (priză de alimentare) în Volvo XC60 este siguranța nr. 7 (priză 12 V – portbagaj) și nr. 22 (prize 12 V în consola centrală) în cutia de siguranțe „A” sub sertar.
Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
Atribuirea siguranțelor în compartimentul motor (2015)
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| 1 | Modul electric central întrerupător sub sertarul torpedoului (nu este utilizat la vehiculele cu funcție Start/Stop opțională) | 50 |
| 2 | Modul electric central întrerupător sub sertarul torpedoului | 50 |
| 3 | Modul electric central întrerupător în compartiment motor (nu este utilizat la vehiculele cu funcție Start/Stop opțională) | 60 |
| 4 | Modul electric central întrerupător sub sertarul torpedoului (nu este utilizat la vehiculele cu funcție Start/Stop opțională) | 60 |
| 5 | Modul electric central întrerupător sub sertarul torpedoului (nu este utilizat la vehiculele cu funcție Start/Stop opțională) | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Parbriz partea șoferului (opțiune) | 40 |
| 9 | Ștergător parbriz | 30 |
| 10 | – | |
| 11 | Ventilator sistem de climatizare (nu este utilizat la vehiculele cu funcție Start/Stop opțională) | 40 |
| 12 | Parbriz, partea pasagerului (opțiune) | 40 |
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 15 | Spălător faruri | 20 |
| 16 | Nivelare activă a farurilor direcționale | 10 |
| 17 | Modul electric central (sub sertar) | 20 |
| 18 | Sistem antiblocare roți (ABS) | 5 |
| 19 | Forță de direcție reglabilă (opțiune) | 5 |
| 20 | Modul control motor (ECM); Cutie automată; SRS. | 10 |
| 21 | Duze încălzite ale ștergătoarelor parbriz (opțiune) | 10 |
| 22 | ||
| 23 | Panou iluminare | 5 |
| 24 |
| Nr | Descriere | Ampere [A] |
|---|---|---|
| 25 | ||
| 26 | ||
| 27 | Bobine relee | 5 |
| 28 | Faruri auxiliare (opțiune) | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine relee; Modul control motor (ECM). | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor climatizare (nu motoare 4 cilindri) | 15 |
| 33 | Bobine relee climatizare; Bobine relee în zona rece a compartiment motor pentru Start/Stop. | 5 |
| 34 | Releu demaror (nu utilizat la vehicule cu funcție Start/Stop opțională) | 30 |
| 35 | Modul control motor (motoare 4 cilindri); Bobine de aprindere (motoare 5-/6-cilindri); Condensator (motoare 6 cilindri). | 20 |
| 36 | Modul control motor (motoare 4 cilindri) | 20 |
| 36 | Modul control motor (motoare 5 cilindri și 6 cilindri) | 10 |
| 37 | Motoare 4 cilindri: contor masă aer, termostat, supapă EVAP. | 10 |
| 37 | Motoare 5-/6-cilindri: sistem injecție, contor masă aer (doar motoare 6 cilindri), modul control motor. | 15 |
| 38 | Compresor climatizare (motoare 5/6 cilindri); Supape motor, modul control motor (motoare 6 cilindri); Electro-magneți (doar 6 cilindri fără turbocompresor); Contor masă aer (doar 6 cilindri). | 10 |
| 38 | Supape motor; Pompă ulei; Senzor de oxigen încălzit (motoare 4 cilindri). | 15 |
| 39 | Senzori de oxigen încălziți față/spate (motoare 4 cilindri); Supapă EVAP (motoare 5-/6-cilindri); Senzori de oxigen încălziți (motoare 5-/6-cilindri). | 15 |
| 40 | Bobine de aprindere | 15 |
| 41 | Detecție scurgeri combustibil (motoare 5-/6-cilindri); Modul control grilă radiator (motoare 5 cilindri). | 5 |
| 41 | Detecție scurgeri combustibil; Releu climatizare (motoare 4 cilindri). | 15 |
| 42 | Pompă lichid răcire (motoare 4 cilindri) | 50 |
| 43 | Ventilator răcire | 60 (motoare 4/5 cilindri) |
| 43 | Ventilator răcire | 80 (motoare 6 cilindri) |
| 44 | Servodirecție | 100 |
Siguranțele 16 – 33 și 35 – 41 pot fi înlocuite în orice moment dacă este necesar.
Siguranțele 1 – 15, 34 și 42 – 44 sunt relee/intrerupătoare automate și trebuie îndepărtate sau înlocuite numai de un tehnician de service Volvo format și calificat.
Sub torpedoul cutiei de siguranțe A
Atribuirea siguranțelor sub torpedou (cutia de siguranțe A – 2015)
| Nr | Descriere | Ampere [A] |
|---|---|---|
| Nr | Descriere | Ampere [A] |
| 1 | Comutator circuit sistem informativ și de divertisment și siguranțe 16-20 | 40 |
| 2 | Ștergător/Ștergătoare parbriz față și parbriz spate | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | Priză 12 V (compartiment încărcare) | 15 |
| 8 | Control în ușile partea șoferului | 20 |
| 9 | Control în ușile partea pasagerului față | 20 |
| 10 | Control în ușile spate dreapta partea pasagerului | 20 |
| 11 | Control în ușile spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie (opțiune) | 20 |
| 13 | Scaun șofer cu acționare electrică (opțiune); Suport lombar reglabile electric (opțiune). | 20 |
| 14 | Scaun partea pasagerului față reglat electric (opțiune); Suport lombar reglabile electric (opțiune). | 20 |
| Nr | Descriere | Ampere [A] |
|---|---|---|
| 15 | ||
| 16 | Sistem informativ și de divertisment; Radio satelitar Sirius (opțiune). | 5 |
| 17 | Sistem audio; Display sistem navigație (opțiune). | 10 |
| 18 | Sistem informativ și de divertisment | 15 |
| 19 | Kit handsfree Bluetooth | 5 |
| 20 | ||
| 21 | Trapă panoramică laminată (opțiune); Iluminare de cortizie; Senzor sistem climatizare | 5 |
| 22 | Prize 12 V în consola dintre scaune | 15 |
| 23 | Scaun spate încălzit (partea pasagerului) (opțiune) | 15 |
| 24 | Scaun spate încălzit (partea șoferului) (opțiune) | 15 |
| 25 | – | |
| 26 | Scaun pasager față încălzit (opțiune) | 15 |
| 27 | Scaun șofer încălzit (opțiune) | 15 |
| 28 | Asistență parcare (opțiune); Modul control cârlig remorcă (opțiune); Cameră asistență parcare (opțiune); Sistem informare unghi mort (BLIS) (opțiune). | 5 |
| 29 | Modul control tracțiune integrală (opțiune) | 15 |
| 30 | Sistem activ șasiu (opțiune) | 10 |
Sub sertarul torpedoului (cutia de siguranțe B)
Atribuirea siguranțelor sub sertarul torpedoului (cutia de siguranțe B – 2015)
| Număr | Descriere | Ampere [A] |
|---|---|---|
| Număr | Descriere | Ampere [A] |
| 1 | Ștergător portbagaj spate | 15 |
| 2 | – | |
| 3 | Iluminare plafon față; Geamuri electrice în ușile partea șoferului; Scaune electrice reglabile (opțiune); Sistem control wireless HomeLINK® (opțiune); Suport lombar reglabil electric (opțiune) | 7,5 |
| 4 | Panou instrumente | 5 |
| 5 | Control adaptiv viteză; Avertizare coliziune (opțiune). | 10 |
| 6 | Iluminare exterioară; Senzor ploaie (opțiune). | 7,5 |
| 7 | Modul volan | 7,5 |
| 8 | Închidere centralizată: uși rezervor, capac portbagaj | 10 |
| 9 | Volan încălzit electric (opțiune) | 15 |
| 10 | Parbriz față încălzit electric (opțiune) | 15 |
| 11 | Deblocare portbagaj spate | 10 |
| Număr | Descriere | Ampere [A] |
|---|---|---|
| 12 | Tetieră spate pliabilă electric (opțiune) | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Fereastră de control a sistemului de climatizare | 5 |
| 15 | – | |
| 16 | Alarmă; Sistem diagnostic la bord. | 5 |
| 17 | – | |
| 18 | Sistem airbag; Sistem de greutate a pasagerului. | 10 |
| 19 | Sistem de avertizare la coliziune (opțiune) | 5 |
| 20 | Pedala accelerației; Oglinzi retrovizoare electrice; Scaune spate încălzite (opțiune). | 7,5 |
| 21 | – | |
| 22 | Lumină de stop | 5 |
| 23 | Acoperiș panoramic laminat (opțiune) | 20 |
| 24 | Imobilizator | 5 |
Zona de încărcare/portbagaj
Atribuirea siguranțelor în spațiul de încărcare (2015-2017)
| Număr | Descriere | Amperi [A] |
|---|---|---|
| 1 | Frână electrică de parcare (partea stângă) | 30 |
| 2 | Frână electrică de parcare (partea dreaptă) | 30 |
| 3 | Geam spate încălzit | 30 |
| 4 | Priză remorcă 2 (opțiune) | 15 |
| 5 | Ușă portbagaj electrică (opțiune) | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1 (opțiune) | 40 |
| 12 | – | – |
Zonă rece în compartiment motor
Atribuirea siguranțelor în zona rece a compartimentului motor (2015)
| Număr | Descriere | Ampere [A] |
|---|---|---|
| A1 | Comutator: modul electric central în compartiment motor | 175 |
| A2 | Comutator: cutia de siguranțe sub sertar, modul electric central în spațiul de încărcare | 175 |
| 1 | ||
| 2 | Comutator: cutia de siguranțe B sub sertar | 50 |
| 3 | Comutator: cutia de siguranțe A sub sertar | 60 |
| 4 | Comutator: cutia de siguranțe A sub sertar | 60 |
| 5 | Comutator: modul electric central în spațiul de încărcare | 60 |
| 6 | Ventilator sistem climatizare | 40 |
| 7 | ||
| 8 | ||
| 9 | Releu demaror | 30 |
| 10 | Diodă internă | 50 |
| 11 | Baterie auxiliară | 70 |
| 12 | Modul electric central: tensiune de referință a bateriei auxiliare, punct de încărcare a bateriei auxiliare | 15 |
Siguranțele A1, A2 și 1–11 sunt relee/intrerupătoare automate și trebuie îndepărtate sau înlocuite doar de un tehnician de service Volvo instruit și calificat.
Siguranța 12 poate fi înlocuită în orice moment dacă este necesar.
Volvo XC60 (2016) – schema cutiei de siguranțe
Anul producției: 2016.
Siguranță brichetă (priză de alimentare) în Volvo XC60 (2016) sunt siguranțele nr. 7 (priză 12 V – portbagaj) și nr. 22 (prize 12 V în consola centrală) în cutia de siguranțe „A” sub compartimentul pentru obiecte.
Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Număr | Descriere | Amperaj [A] |
| 1 | Întrerupător automat: modul electric central sub compartiment motor A | 50 |
| 2 | Întrerupător automat: modul electric central sub compartiment motor | 50 |
| 3 | Întrerupător automat: modul electric central în portbagaj A | 60 |
| 4 | Întrerupător automat: modul electric central sub compartiment motor A | 60 |
| 5 | Întrerupător automat: modul electric central sub compartiment motor A | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Parbriz față * – partea șoferului | 40 |
| 9 | Ștergător/Ștergătoare parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator sistem de climatizare A | 40 |
| 12 | Parbriz față * – partea pasagerului | 40 |
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalvă aer Sistem antiblocare roți (ABS) | 20 |
| 15 | Spălător faruri | 20 |
| 16 | Nivelare activă faruri * | 10 |
| 17 | Modul electric central (sub compartiment motor) | 20 |
| 18 | Sistem antiblocare roți (ABS) | 5 |
| 19 | Forță de direcție reglabilă * | 5 |
| 20 | Modul control motor (ECM); Cutie automată; SRS. | 10 |
| 21 | Duza spălător încălzită * | 10 |
| 22 | – | – |
| 23 | Panou iluminare | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Bobine relee | 5 |
| 28 | Lumini suplimentare * | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine releu, modul control motor (ECM) | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor climatizare (nu se aplică motoarelor cu 4 cilindri) | 15 |
| 33 | Bobine releu climatizare; Bobine relee în zona rece a compartiment motor pentru Start / Stop. | 5 |
| 34 | Releu demaror A | 30 |
| 35 | Modul control motor (motoare cu 4 cilindri); Bobine de aprindere (motoare cu 5 cilindri). | 20 |
| 36 | Modul control motor (motoare cu 4 cilindri) | 20 |
| Modul control motor (motoare cu 5 cilindri) | 10 | |
| 37 | Motoare cu 4 cilindri: măsurător masă aer, termostat, supapă EVAP. | 10 |
| Motoare cu 5 cilindri: sistem injecție, modul control motor. | 15 | |
| 38 | Compresor climatizare (motoare cu 5 cilindri); Supape motor; Senzor nivel ulei (doar 5 cilindri). | 10 |
| Supape motor; Pompă ulei; Sondă lambda încălzită central (motoare cu 4 cilindri). | 15 | |
| 39 | Senzori de oxigen încălziți față și spate (motoare cu 4 cilindri); Supapă EVAP (motoare cu 5 cilindri); Senzori de oxigen încălziți (motoare cu 5 cilindri). | 15 |
| 40 | Pompă ulei; Încălzitor carter; Pompă lichid răcire (motoare cu 5 cilindri) | 10 |
| Bobine de aprindere (motoare cu 4 cilindri) | 15 | |
| 41 | Detectare scurgeri combustibil (motoare cu 5 cilindri); Modul control grilă radiator (motoare cu 5 cilindri). | 5 |
| Detectare scurgeri combustibil; Electrovalvă aer climatizare (motoare cu 4 cilindri). | 7,5 | |
| 42 | Pompă lichid răcire (motoare cu 4 cilindri) | 50 |
| 43 | Ventilator răcire | 60 sau 80 (motoare cu 4 cilindri) |
| 60 (motoare cu 5 cilindri) | ||
| 44 | Servodirecție | 100 |
| * – Opțiune / echipament suplimentar, informații suplimentare, vezi Introducere | ||
| A – Această poziție nu este utilizată la vehiculele cu funcție Start / Stop opțională | ||
Siguranțe – compartiment portbagaj
Cutia de siguranțe A : Siguranțe generale
Cutia de siguranțe B : Siguranțe ale modulului de control
Poziții: cutia de siguranțe A
| Număr | Descriere | Amperaj [A] |
| 1 | Comutator automat sistem Infotainment și siguranțe 16-20 | 40 |
| 2 | Dușuri parbriz față | 25 |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Priză 12 V (portbagaj) | 15 |
| 8 | Control în ușile partea șoferului | 20 |
| 9 | Elemente de control în ușile partea pasagerului | 20 |
| 10 | Elemente de control în ușile spate dreapta partea pasagerului | 20 |
| 11 | Elemente de control în ușile spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie * | 20 |
| 13 | Scaun șofer motorizat * | 20 |
| 14 | Scaun pasager față electric * | 20 |
| 15 | – | – |
| 16 | Afișaj sistem Infotainment | 5 |
| 17 | Sistem audio-navigație: amplificator, radio satelitar SiriusXM ™ *. | 10 |
| 18 | Modul control Sensus | 15 |
| 19 | Kit handsfree Bluetooth | 5 |
| 20 | – | – |
| 21 | Trapă panoramică laminată *; Iluminare suplimentară; Senzor sistem climatizare. | 5 |
| 22 | Priză 12 V în consola dintre scaune | 15 |
| 23 | Scaun spate încălzit * (partea pasagerului) | 15 |
| 24 | Scaun spate încălzit * (partea șoferului) | 15 |
| 25 | – | – |
| 26 | Scaun pasager față încălzit * | 15 |
| 27 | Scaun șofer încălzit * | 15 |
| 28 | Asistent parcare *; Sistem informare unghi mort (BLIS) *; Cameră parcare *. | 5 |
| 29 | Modul control tracțiune integrală * | 15 |
| 30 | Sistem suspensie activă * | 10 |
Poziții: cutia de siguranțe B
| Număr | Descriere | Amperaj [A] |
| 1 | Ștergător parbriz al hayonului spate | 15 |
| 2 | – | – |
| 3 | Iluminare față suplimentară; Controlul geamului în ușa șoferului; Scaune electrice reglabile *. | 7,5 |
| 4 | Panou instrumente | 5 |
| 5 | Control adaptiv al vitezei de croazieră; Avertizare coliziune *. | 10 |
| 6 | Iluminare suplimentară; Senzor ploaie *; Sistem control wireless HomeLink® *. | 7,5 |
| 7 | Modul volan | 7,5 |
| 8 | Închidere centralizată: ușa rezervorului. | 10 |
| 9 | Volan încălzit electric * | 15 |
| 10 | Parbriz încălzit electric * | 15 |
| 11 | Blocare hayon spate | 10 |
| 12 | Tetieră spate rabatabilă electric * | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Panou de control al sistemului de climatizare | 5 |
| 15 | – | – |
| 16 | Alarmă; Sistem diagnostic de bord. | 5 |
| 17 | Radio satelitar *; Amplificator sistem audio. | 10 |
| 18 | Sistem airbag; Senzor greutate partea pasagerului. | 10 |
| 19 | Sistem avertizare coliziune * | 5 |
| 20 | Senzor pedala accelerației; Funcție de întunecare automată a oglinzilor; Scaune spate încălzite *. | 7,5 |
| 21 | – | – |
| 22 | Lumină de stop | 5 |
| 23 | Actuator trapă * | 20 |
| 24 | Imobilizator | 5 |
Siguranțe – spațiu de încărcare / portbagaj
| Număr | Descriere | Amperaj [A] |
| 1 | Frână electrică parcare (partea stângă) | 30 |
| 2 | Frână electrică parcare (partea dreaptă) | 30 |
| 3 | Parbriz spate încălzit | 30 |
| 4 | Priză remorcă 2 * | 15 |
| 5 | Ușă portbagaj controlată electric * | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1 * | 40 |
| 12 | – | – |
Siguranțe – zona rece a compartiment motor (doar Start / Stop) – Opțiune pentru motoare cu 4 cilindri
| Număr | Descriere | Amperaj [A] |
| A1 | Întrerupător automat: modul electric central în compartiment motor | 175 |
| A2 | Întrerupător automat: cutia de siguranțe sub compartimentul torpedoului, modul electric central în portbagaj | 175 |
| 1 | – | – |
| 2 | Întrerupător automat: cutia de siguranțe B sub compartimentul torpedoului | 50 |
| 3 | Întrerupător automat: cutia de siguranțe A sub compartimentul torpedoului | 60 |
| 4 | Întrerupător automat: cutia de siguranțe A sub compartimentul torpedoului | 60 |
| 5 | Întrerupător automat: modul electric central în portbagaj | 60 |
| 6 | Ventilator sistem climatizare | 40 |
| 7 | – | – |
| 8 | – | – |
| 9 | Releu demaror | 30 |
| 10 | Diodă internă | 50 |
| 11 | Baterie auxiliară | 70 |
| 12 | Modul electric central: tensiune de referință a bateriei auxiliare, punct de încărcare a bateriei auxiliare | 15 |

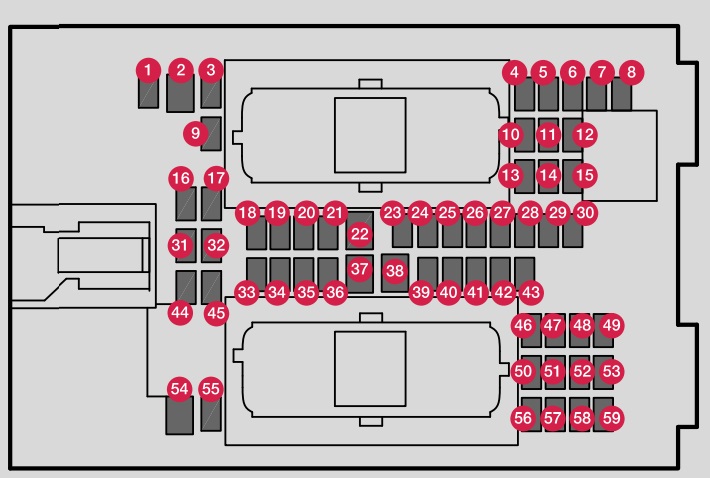

Volvo XC60 (2017-2018) – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Siguranță brichetă (priză de alimentare) în Volvo XC60 (2017-2018) este siguranța 22 în cutia de siguranțe din compartimentul portbagajului.

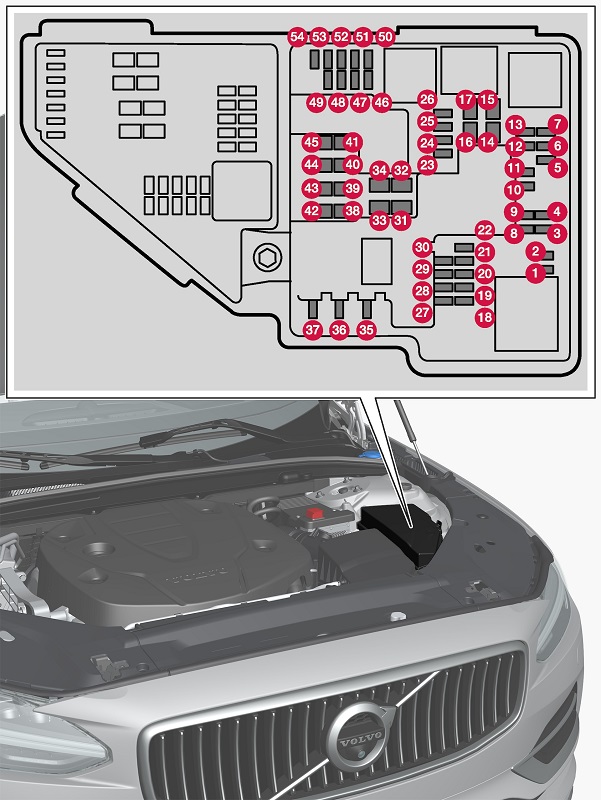

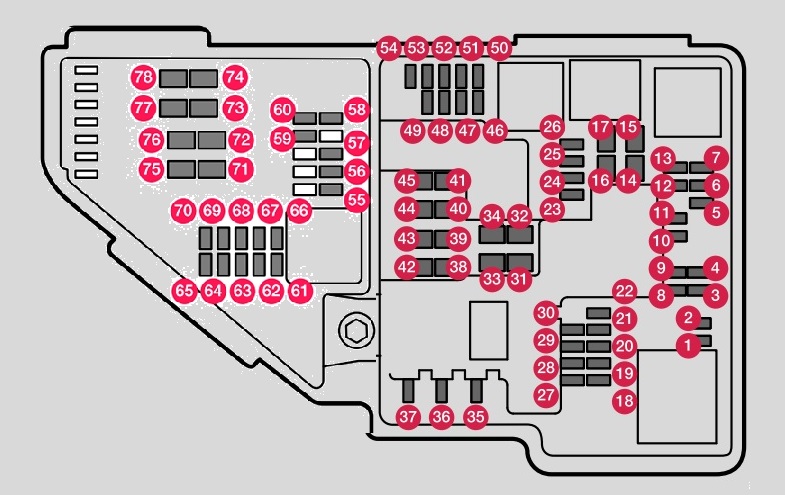

Siguranțe – compartiment motor
A – Compartiment motor superior
B – Compartiment motor față
C – Compartiment motor inferior
| Poziție | Descriere | Amperi [A] |
| 1 | Comutator automat: modul electric central sub compartiment motor A | 50 |
| 2 | Comutator automat: modul electric central sub compartiment motor | 50 |
| 3 | Comutator automat: modul electric central în portbagaj A | 60 |
| 4 | Comutator automat: modul electric central sub compartiment motor A | 60 |
| 5 | Comutator automat: modul electric central sub compartiment motor A | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Parbriz față *, partea șoferului | 40 |
| 9 | Ștergător/Ștergătoare parbriz | 30 |
| 10 | – | – |
| 11 | Ventilator sistem climatizare A | 40 |
| 12 | Parbriz față *, partea pasagerului | 40 |
| 13 | Pompă Sistem antiblocare roți (ABS) | 40 |
| 14 | Electrovalve Sistem antiblocare roți (ABS) | 20 |
| 15 | Duze proiectoare faruri | 20 |
| 16 | Nivelare activă faruri * | 10 |
| 17 | Modul electric central (sub compartiment motor) | 20 |
| 18 | Sistem antiblocare roți (ABS) | 5 |
| 19 | Forță direcție reglabilă * | 5 |
| 20 | Modul control motor (ECM), cutie automată, SRS | 10 |
| 21 | Duze încălzite * | 10 |
| 22 | – | – |
| 23 | Panou iluminare | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Bobine releu | 5 |
| 28 | Lumini suplimentare * | 20 |
| 29 | Claxon | 15 |
| 30 | Bobine releu, modul control motor (ECM) | 10 |
| 31 | Modul control – cutie automată | 15 |
| 32 | Compresor aer climatizare (nu pentru motoare cu 4 cilindri) | 15 |
| 33 | Bobine releu A / C, bobine releu în zona rece a compartiment motor pentru Start / Stop | 5 |
| 34 | Releu demaror A | 30 |
| 35 | Modul control motor (motoare cu 4 cilindri), bobine de aprindere (motoare cu 5 cilindri) | 20 |
| 36 | Modul control motor (motoare cu 4 cilindri) | 20 |
| Modul control motor (motoare cu 5 cilindri) | 10 | |
| 37 | Motoare cu 4 cilindri: senzor masă aer, termostat, supapă EVAP | 10 |
| Motoare cu 5 cilindri: sistem injecție, modul control motor | 15 | |
| 38 | Compresor aer climatizare (motoare cu 5 cilindri), supape motor, senzor nivel ulei (doar 5 cilindri) | 10 |
| Supape motor / pompă ulei / sondă lambda încălzită central (motoare cu 4 cilindri) | 15 | |
| 39 | Senzori oxigen față / spate încălziți (motoare cu 4 cilindri), supapă EVAP (motoare cu 5 cilindri), senzori oxigen încălziți (motoare cu 5 cilindri) | 15 |
| 40 | Pompă ulei / încălzitor carter motor / pompă lichid răcire (motoare cu 5 cilindri) | 10 |
| Bobine de aprindere (motoare cu 4 cilindri) | 15 | |
| 41 | Detectare scurgeri combustibil (motoare cu 5 cilindri), modul control oblon radiator (motoare cu 5 cilindri) | 5 |
| Detectare scurgeri combustibil, electrovalvă aer climatizare (motoare cu 4 cilindri) | 7,5 | |
| 42 | Pompă lichid răcire (motoare cu 4 cilindri) | 50 |
| 43 | Ventilator răcire | 60 sau 80 (motoare cu 4 cilindri) |
| 60 (motoare cu 5 cilindri) | ||
| 44 | Servodirecție | 100 |
| * – Opțiune / echipament suplimentar, informații suplimentare, vezi Introducere | ||
| A – Această poziție nu este utilizată la vehiculele cu funcție opțională Start / Stop | ||

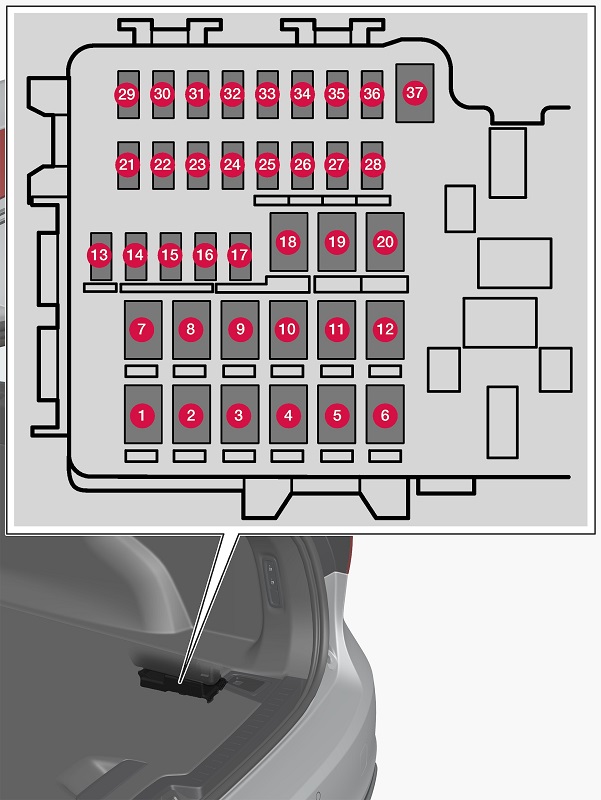

Siguranțe – compartiment portbagaj
Cutia de siguranțe A : Siguranțe generale
Cutia de siguranțe B : Siguranțe modul control
Poziții: cutia de siguranțe A
| Poziție | Descriere | Amperaj [A] |
| 1 | Comutator automat sistem Infotainment și siguranțe 16-20 | 40 |
| 2 | Duza parbriz | 25 |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Priză 12 V (compartiment portbagaj) | 15 |
| 8 | Control în ușile partea șoferului | 20 |
| 9 | Elemente de control în ușile partea pasagerului | 20 |
| 10 | Elemente de control în ușile spate dreapta partea pasagerului | 20 |
| 11 | Elemente de control în ușile spate stânga partea pasagerului | 20 |
| 12 | Acces fără cheie * | 20 |
| 13 | Scaun partea șoferului cu acționare * | 20 |
| 14 | Scaun pasager față controlat electric * | 20 |
| 15 | – | – |
| 16 | Afișaj sistem Infotainment | 5 |
| 17 | Sistem audio-navigație: amplificator, radio satelitar SiriusXM ™ * | 10 |
| 18 | Modul control Sensus | 15 |
| 19 | Kit handsfree Bluetooth | 5 |
| 20 | – | – |
| 21 | Trapă panoramică laminată * Iluminare suplimentară, senzor sistem climatizare | 5 |
| 22 | Priză 12 V în consola dintre scaune | 15 |
| 23 | Scaun spate încălzit * (partea pasagerului) | 15 |
| 24 | Scaun spate încălzit * (partea șoferului) | 15 |
| 25 | – | – |
| 26 | Scaun pasager față încălzit * | 15 |
| 27 | Scaun șofer încălzit * | 15 |
| 28 | Asistent parcare * Sistem informații unghi mort (BLIS) *, cameră parcare * | 5 |
| 29 | Modul control tracțiune integrală * | 15 |
| 30 | Sistem suspensie activă * | 10 |
Poziții: cutia de siguranțe B
| Poziție | Descriere | Amperi [A] |
| 1 | Ștergător hayon spate | 15 |
| 2 | – | – |
| 3 | Iluminare față suplimentară, control geam în ușa șoferului, scaune electrice reglabile * | 7,5 |
| 4 | Bord | 5 |
| 5 | Control adaptiv viteză de croazieră / avertizare coliziune * | 10 |
| 6 | Iluminare suplimentară, senzor ploaie *, sistem control wireless HomeLink® * | 7,5 |
| 7 | Modul volan | 7,5 |
| 8 | Închidere centralizată: ușa rezervorului combustibil | 10 |
| 9 | Volan încălzit electric * | 15 |
| 10 | Parbriz încălzit electric * | 15 |
| 11 | Blocare hayon spate | 10 |
| 12 | Tetieră spate rabatabilă electric * | 10 |
| 13 | Pompă combustibil | 20 |
| 14 | Panou de control al sistemului de climatizare | 5 |
| 15 | – | – |
| 16 | Alarmă, sistem diagnostic bord | 5 |
| 17 | Radio satelit *, amplificator sistem audio | 10 |
| 18 | Sistem airbag, senzor greutate pasager | 10 |
| 19 | Sistem avertizare coliziune * | 5 |
| 20 | Senzor pedală accelerație, funcție întunecare automată oglinzi, scaune spate încălzite * | 7,5 |
| 21 | – | – |
| 22 | Lumină de stop | 5 |
| 23 | Acționator trapă * | 20 |
| 24 | Imobilizator | 5 |
Siguranțe – compartiment încărcare / portbagaj
| Poziție | Descriere | Amperi [A] |
| 1 | Frână electrică de parcare (partea stângă) | 30 |
| 2 | Frână electrică de parcare (partea dreaptă) | 30 |
| 3 | Geam spate încălzit | 30 |
| 4 | Priză remorcă 2 * | 15 |
| 5 | Ușă spate controlată electric * | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Priză remorcă 1 * | 40 |
| 12 | – | – |
Siguranțe – zona rece a compartiment motor (doar Start / Stop) – Opțiune pentru motoare cu 4 cilindri
| Poziție | Descriere | Amperi [A] |
| A1 | Comutator automat: modul electric central în compartiment motor | 175 |
| A2 | Comutator automat: cutia de siguranțe sub compartimentul portbagajului, modul electric central în portbagaj | 175 |
| 1 | – | – |
| 2 | Comutator automat: cutia de siguranțe B sub compartimentul portbagajului | 50 |
| 3 | Comutator automat: cutia de siguranțe A sub compartimentul portbagajului | 60 |
| 4 | Comutator automat: cutia de siguranțe A sub compartimentul portbagajului | 60 |
| 5 | Comutator automat: modul electric central în portbagaj | 60 |
| 6 | Ventilator sistem climatizare | 40 |
| 7 | – | – |
| 8 | – | – |
| 9 | Releu demaror | 30 |
| 10 | Diodă internă | 50 |
| 11 | Baterie auxiliară | 70 |
| 12 | Modul electric central: tensiune de referință baterie auxiliară, punct de încărcare baterie auxiliară | 15 |
Volvo XC60 – schema cutiei de siguranțe
Anul producției: 2019.
Siguranțe brichetă (prize de alimentare) în Volvo XC60 sunt siguranțele nr. 24 (priză 12 V în consola tunelului față), nr. 25 (priză 12 V în consola tunelului între scaunele spate), nr. 26 (priză 12 V în portbagaj) în cutia de siguranțe din compartiment motor, și siguranța nr. 2 (priză 230V în consola tunelului) în cutia de siguranțe sub compartimentul torpedoului.
2019
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2019)
| Nr | Amperaggi [A] | Funzione |
|---|---|---|
| Nr | Amperaggi [A] | Funzione |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | – | Neutilizat |
| 4 | 15 | Bobine de aprindere (benzină); Bujii (benzină). |
| 5 | 15 | Electromagnet pompa ulei; Ambreiaj magnetic climatizare; Senzor de oxigen încălzit, central (benzină); Sondă lambda încălzită spate (diesel). |
| 6 | 7,5 | Regulatori gol; Electrovalvă impuls putere (diesel). |
| 7 | 20 | Modul control motor; Pornire motor; Unitate corp clapetă; Electrovalvă EGR (diesel); Senzor poziție turbocompresor (diesel); Electrovalvă turbocompresor (benzină). |
| 8 | 5 | Modul control motor |
| 9 | – | Neutilizat |
| 10 | 10 | Solenoizi (benzină); Termostat sistem răcire motor (benzină); Pompă răcire EGR (diesel); Modul control preîncălzire (diesel). |
| 11 | 5 | Modul control oblon spoiler; Modul control aripioare radiator; Bobine releu impuls putere (diesel). |
| 12 | – | Neutilizat |
| 13 | 20 | Modul control motor |
| 14 | 40 | Demaror |
| 15 | Boccia | Demaror |
| 16 | 30 | Încălzitor filtru combustibil (diesel) |
| 17 | – | Neutilizat |
| 18 | – | Neutilizat |
| 19 | – | Neutilizat |
| 20 | – | Neutilizat |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | 15 | Priză 12 V în consola tunel față |
| 25 | 15 | Priză 12 V în consola tunel între scaunele spate |
| 26 | 15 | Priză 12 V în portbagaj/zona de încărcare |
| 27 | – | Neutilizat |
| Nr | Amperaggi [A] | Funcție |
|---|---|---|
| 28 | 15 | Far stânga, unele modele cu LED |
| 29 | 15 | Far dreapta, unele modele cu LED |
| 30 | – | Neutilizat |
| 31 | Boccia | Parbriz încălzit, partea stângă |
| 32 | 40 | Parbriz încălzit, partea stângă |
| 33 | 25 | Spălător faruri |
| 34 | 25 | Spălător parbriz |
| 35 | 15 | Modul control transmisie |
| 36 | 20 | Claxon |
| 37 | 5 | Sirena de avertizare |
| 38 | 40 | Modul control sistem frânare (supape, frână de parcare) |
| 39 | 30 | Ștergător parbriz |
| 40 | 25 | Spălător lunetă spate |
| 41 | 40 | Parbriz încălzit, partea dreaptă |
| 42 | 20 | Încălzire staționară |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | Boccia | Parbriz încălzit, partea dreaptă |
| 46 | 5 | Alimentare, când aprinderea este pornită: modul control motor, componente transmisie, servodirecție electrică, modul electric central, modul control sistem frânare |
| 47 | – | Neutilizat |
| 48 | 7,5 | Far dreapta |
| 48 | 15 | Far dreapta, unele modele cu LED |
| 49 | – | Neutilizat |
| 50 | – | Neutilizat |
| 51 | 5 | Modul control conexiune baterie |
| 52 | 5 | Sistem airbag |
| 53 | 7,5 | Far stânga |
| 53 | 15 | Far stânga, unele modele cu LED |
| 54 | 5 | Senzor pedala accelerației |
Compartiment motor (Twin-Engine)
Atribuirea siguranțelor în compartiment motor, motor dublu (2019)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | – | Neutilizat |
| 4 | 5 | Modul control al actuatorului de inserare/schimbare treaptă; Cutie automată. |
| 5 | 5 | Modul control înaltă tensiune al încălzitorului lichidului de răcire |
| 6 | 5 | Modul control pentru climatizare; Electrovalvă aer a schimbătorului de căldură; Electrovalvă aer a lichidului de răcire prin sistemul de încălzire. |
| 7 | 5 | Modul control hibrid al bateriei; Convertor înaltă tensiune pentru generator demaror înaltă tensiune/convertor tensiune 500V-12 V. |
| 8 | – | Neutilizat |
| 9 | 10 | Convertor pentru controlul alimentării motorului electric al axei spate |
| 10 | 10 | Modul control hibrid al bateriei; Convertor înaltă tensiune pentru generator demaror înaltă tensiune/convertor tensiune 500 V-12 V |
| 11 | 5 | Modul încărcare |
| 12 | 10 | Electrovalvă aer pentru lichidul de răcire al bateriei hibride; Pompă lichid răcire 1 pentru bateria hibridă. |
| 13 | 10 | Pompă lichid răcire pentru sistemul de propulsie electrică |
| 14 | 25 | Ventilator răcire hibrid |
| 15 | – | Neutilizat |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | – | Neutilizat |
| 19 | – | Neutilizat |
| 20 | – | Neutilizat |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | 15 | Priză 12 V în consola tunelului față |
| 25 | 15 | Priză 12 V în consola tunelului între scaunele din a doua rând |
| 26 | 15 | Priză 12 V în portbagaj/zona de încărcare; Porturi USB pentru suporturi iPad. |
| 27 | – | Neutilizat |
| 28 | 15 | Far stânga, unele modele cu LED |
| 29 | 15 | Far dreapta în unele modele cu LED |
| 30 | – | Neutilizat |
| 31 | Boccia | Parbriz încălzit, partea stângă |
| 32 | 40 | Parbriz încălzit, partea stângă |
| 33 | 25 | Spălător faruri |
| 34 | 25 | Spălător parbriz |
| 35 | – | Neutilizat |
| 36 | 20 | Claxon |
| 37 | 5 | Sirena de avertizare |
| 38 | 40 | Modul control al sistemului de frâne (electrovalve, frână de parcare) |
| 39 | 30 | Ștergător parbriz |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| 40 | 25 | Lampa de citire lunetă spate |
| 41 | 40 | Parbriz încălzit, partea dreaptă |
| 42 | 20 | Încălzire staționară |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | Boală | Parbriz încălzit, partea dreaptă |
| 46 | 5 | Alimentare, când aprinderea este pornită: modul control motor; componente transmisie, servodirecție electrică, modul electric central, modul control sistem frânare |
| 47 | – | Neutilizat |
| 48 | 7,5 | Far dreapta |
| 48 | 15 | Far dreapta, unele modele cu LED |
| 49 | – | Neutilizat |
| 50 | – | Neutilizat |
| 51 | 5 | Modul control conexiune baterie |
| 52 | 5 | Sistem airbag |
| 53 | 7,5 | Far stânga |
| 53 | 15 | Far stânga, unele modele cu LED |
| 54 | 5 | Senzor pedala accelerației |
| 55 | 15 | Modul control transmisie; Modul control selector viteze. |
| 56 | 5 | Modul control motor |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | – | Neutilizat |
| 60 | – | Neutilizat |
| 61 | 20 | Modul control motor; Demaror; Unitate corp clapetă; Electrovalvă turbocompresor. |
| 62 | 10 | Solenoi; Termostat sistem răcire motor. |
| 63 | 7,5 | Regulatori gol; supapă |
| 64 | 5 | Modul control jaluzea spoiler; Modul control aripioare radiator. |
| 65 | – | Neutilizat |
| 66 | 15 | Senzor lambda încălzit față; Senzor lambda încălzit spate |
| 67 | 15 | Electromagnet pompă ulei; Ambreiaj magnetic climatizare; Senzor de oxigen încălzit (central). |
| 68 | – | Neutilizat |
| 69 | 20 | Modul control motor |
| 70 | 15 | Bobine de aprindere; Bujii |
| 71 | – | Neutilizat |
| 72 | – | Neutilizat |
| 73 | 30 | Modul control pompă ulei transmisie |
| 74 | 40 | Modul control pompă gol |
| 75 | 25 | Acționator transmisie |
| 76 | – | Neutilizat |
| 77 | – | Neutilizat |
| 78 | – | Neutilizat |
Sub compartimentul portobjetelor
Atribuirea siguranțelor sub compartimentul portobjetelor (2019)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 30 | Priză electrică în consola tunelului între scaunele spate |
| 3 | – | Neutilizat |
| 4 | 5 | Senzor de mișcare |
| 5 | 5 | Cititor multimedia |
| 6 | 5 | Panou instrumente |
| 7 | 5 | Butoane consola centrală |
| 8 | 5 | Senzor de soare |
| 9 | 20 | Modul control Sensus |
| 10 | – | Neutilizat |
| 11 | 5 | Modul volan |
| 12 | 5 | Modul pentru controlul butonului de aprindere și al frânei de parcare |
| 13 | 15 | Modul volan încălzit |
| 14 | – | Neutilizat |
| 15 | – | Neutilizat |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | 10 | Modul control sistem climatizare |
| 19 | – | Neutilizat |
| 20 | 10 | Conector OBD-II |
| 21 | 5 | Afișaj central |
| 22 | 40 | Modul ventilator sistem climatizare (față) |
| 23 | 5 | DISTRIBUITOR USB |
| 24 | 7,5 | Iluminare instrumente; Iluminare interior; Funcție de întunecare automată a oglinzii retrovizoare; Senzori de ploaie și lumină; Tastatură în consola tunelului spate, scaun spate; Scaune față reglabile electric; Panouri de control ale ușilor spate; Modul ventilator sistem climatizare stânga/dreapta. |
| 25 | 5 | Modul control pentru funcțiile de asistență șofer |
| 26 | 20 | Trapă panoramică cu stor de soare |
| 27 | 5 | Afișaj head-up |
| 28 | 5 | Iluminare cabina pasageri |
| 29 | – | Neutilizat |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| 30 | 5 | Display în consola tavanului (memento pentru a pune centurile de siguranță/indicatorul sistem airbag lateral partea pasagerului față) |
| 31 | – | Neutilizat |
| 32 | 5 | Senzor de umiditate |
| 33 | 20 | Modulul ușii în ușa spate dreapta |
| 34 | 10 | Siguranțe în portbagaj/zonă de încărcare |
| 35 | 5 | Modul control pentru vehicul conectat la Internet; Modul control pentru Volvo On Call. |
| 36 | 20 | Modulul ușii în ușa spate stânga |
| 37 | 40 | Modul control audio (amplificator) (doar unele modele) |
| 38 | – | Neutilizat |
| 39 | 5 | Modul antenă multibandă |
| 40 | 5 | Funcție de masaj a scaunului față |
| 41 | – | Neutilizat |
| 42 | 15 | Ștergător lunetă spate |
| 43 | 15 | Modul control al pompei combustibil |
| 44 | 5 | Motor dublu: Înfășurări releu pentru cutia de siguranțe din compartiment motor; Înfășurări releu pompa ulei transmisie. |
| 45 | – | Neutilizat |
| 46 | 15 | Încălzire scaun partea șoferului |
| 47 | 15 | Încălzire scaun partea pasagerului față |
| 48 | 10 | Pompă lichid răcire |
| 49 | – | Neutilizat |
| 50 | 20 | Modulul ușii în ușa față stânga |
| 51 | 20 | Modul control activ al șasiului |
| 52 | – | Neutilizat |
| 53 | 10 | Modul control Sensus |
| 54 | – | Neutilizat |
| 55 | – | Neutilizat |
| 56 | 20 | Modulul ușii în ușa față dreapta |
| 57 | – | Neutilizat |
| 58 | 5 | Televiziune (doar pe unele piețe) |
| 59 | 15 | Siguranță principală pentru siguranțele 9, 53 și 58 |
Zona de încărcare
Atribuirea siguranțelor în zona de încărcare (2019)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| 1 | 30 | Lunetă spate încălzită |
| 2 | 40 | Motor dublu: Modul electric central |
| 3 | 40 | Compresor pneumatic pentru suspensie |
| 4 | 15 | Motor de deblocare a spătarului scaunului spate, partea dreaptă |
| 5 | – | Neutilizat |
| 6 | Motor de deblocare a spătarului scaunului spate, partea stângă | |
| 7 | 20 | Motor dublu: Modul ușă partea dreaptă, spate |
| 8 | 30 | Modul control pentru reducerea oxizilor de azot (diesel) |
| 9 | 25 | Portbagaj electric |
| 10 | 20 | Scaun pasager față reglabile electric |
| 11 | 40 | Modul control cârlig remorcă |
| 12 | 40 | Modul pretensionator centură de siguranță (partea dreaptă) |
| 13 | 5 | Înfășurări interne ale releului |
| 14 | 15 / 20 | Modul control pentru reducerea oxizilor de azot (diesel); Motor dublu: Modul ușă partea stângă, spate. |
| 15 | 5 | Modul detectare mișcare picior pentru deschiderea portbagajului electric |
| 16 | – | Concentrator USB/port accesoriu |
| 17 | – | Neutilizat |
| 18 | 25 | Modul control cârlig remorcă |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| 18 | 40 | Modul accesoriu |
| 19 | 20 | Scaun partea șoferului reglabile electric |
| 20 | 40 | Modul pretensionator centură de siguranță (partea stângă) |
| 21 | 5 | Cameră asistență parcare |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | – | Neutilizat |
| 25 | 10 | Motor dublu: Alimentare cu aprinderea pornită. |
| 26 | 5 | Modul control sistem airbag și pretensionatoare centuri de siguranță |
| 27 | – | Neutilizat |
| 28 | 15 | Scaun spate încălzit (partea stângă) |
| 29 | – | Neutilizat |
| 30 | 5 | Informații punct mort (BUS); Modul control extern semnal de marșarier. |
| 31 | – | Neutilizat |
| 32 | 5 | Module pentru pretensionatoare centuri de siguranță |
| 33 | 5 | Actuator sistem emisii (benzină, unele variante motor) |
| 34 | – | Neutilizat |
| 35 | 15 | Modul control tracțiune integrală (AWD) |
| 36 | 15 | Scaun spate încălzit (partea dreaptă) |
| 37 | – | Neutilizat |
Volvo XC60 – schema cutiei de siguranțe
Anul producției: 2020, 2021, 2022.
Siguranțele brichetei (prize de alimentare) în Volvo XC60 sunt siguranțele 2 (față) din cutia de siguranțe din partea pasagerului, și de asemenea 24(față), 25(a doua rând), 26(portbagaj) din cutia de siguranțe din compartiment motor.
2020
Siguranțe sub compartimentul torpedou
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperaj [A] | Tip |
| 1 | Modul intermediar de tensiune | 10 | Micro |
| 2 | Priză electrică în consola dintre scaune, lângă spațiul pentru picioarele pasagerilor de pe scaun spate | 30 | MCase |
| 3 | – | – | Micro |
| 4 | Senzor de mișcare | 5 | Micro |
| 5 | Media player | 5 | Micro |
| 6 | Afișaj șofer | 5 | Micro |
| 7 | Tastatură în consola centrală | 5 | Micro |
| 8 | Senzor de lumină solară | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Modul electronic al volanului | 5 | Micro |
| 12 | Modul selector pornire și frână de parcare | 5 | Micro |
| 13 | Modul volan încălzit | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Modul control sistem climatizare | 10 | Micro |
| 19 | Bloc volan | 7,5 | Micro |
| 20 | Priză diagnosticare OBDII | 10 | Micro |
| 21 | Afișaj central | 5 | Micro |
| 22 | Modul ventilator sistem climatizare, față | 40 | MCase |
| 23 | Concentrator USB | 5 | Micro |
| 24 | Iluminare controale; Iluminare habitaclu; Întunecare oglindă retrovizoare interioară; Senzor ploaie și lumină; Scaune față reglabile electric; Panouri de control în ușile spate; Modul ventilator sistem climatizare. | 7,5 | Micro |
| 25 | Modul control funcții asistență șofer | 5 | Micro |
| 26 | Geam panoramic cu perdea parasolară | 20 | Micro |
| 27 | Afișaj head-up pe parbriz | 5 | Micro |
| 28 | Comutator iluminare habitaclu | 5 | Micro |
| 29 | – | – | Micro |
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| 30 | Afișaj în consola tavanului (semnalizare centură de siguranță neînchisă/indicator sistem airbag față partea pasagerului) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | Modul uși în ușa spate dreapta | 20 | Micro |
| 34 | Siguranțe în compartiment bagaje | 10 | Micro |
| 35 | Modul control conexiune internet mașină; Modul control sistem Volvo On Call. | 5 | Micro |
| 36 | Modul uși în ușa spate stânga | 20 | Micro |
| 37 | Dispozitiv audio (amplificator) | 40 | MCase |
| 38 | – | – | MCase |
| 39 | Modul antenă multibandă | 5 | Micro |
| 40 | Module funcții confort (masaj) scaune față | 5 | Micro |
| 41 | Blocare anti-alcool | 5 | Micro |
| 42 | Ștergător lunetă spate | 15 | Micro |
| 43 | Modul control pompă combustibil | 20 | Micro |
| 44 | – | – | Micro |
| 45 | Deschidere hayon/portbagaj cu mișcarea piciorului | 5 | Micro |
| 46 | Încălzire scaun partea șoferului | 15 | Micro |
| 47 | Încălzire scaun față partea pasagerului | 15 | Micro |
| 48 | Pompă lichid răcire | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Modul uși în ușa față stânga | 20 | Micro |
| 51 | Modul control suspensie (activă) | 20 | Micro |
| 52 | – | – | Micro |
| 53 | Modul control sistem Sensus | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Modul uși în ușa față dreapta | 20 | Micro |
| 57 | – | – | Micro |
| 58 | TV (unele piețe) | 5 | Micro |
| 59 | Siguranță principală pentru siguranțele 52, 53, 57 și 58 | 15 | Micro |
Siguranțe în portbagaj
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperaj [A] | Tip |
| 1 | Încălzirea lunetei spate | 30 | MCase |
| 2 | – | – | MCase |
| 3 | Compresorul suspensiei pneumatice | 40 | MCase |
| 4 | Bloc motor spătar scaun spate dreapta | 15 | MCase |
| 5 | – | – | MCase |
| 6 | Bloc motor spătar scaun spate stânga | 15 | MCase |
| 7 | Scaun față partea pasagerului cu reglaj electric Modul uși în ușa spate dreapta | 20 | MCase |
| 8 | Modul control sistem de reducere a oxizilor de azot (NOx) în motorul diesel | 30 | MCase |
| – | – | ||
| – | – | ||
| 9 | Ușă electrică portbagaj | 25 | MCase |
| 10 | Scaun față partea pasagerului cu reglaj electric Modul uși în ușa față dreapta | 20 | MCase |
| 11 | Modul control cârlig remorcă | 40 | MCase |
| 12 | Modul întinzător centură de siguranță, partea dreaptă | 40 | MCase |
| 13 | Bobine interne ale releelor | 5 | Micro |
| 14 | Modul control sistem de reducere a oxizilor de azot (NOx) în motorul diesel | 15 | Micro |
| – | – | ||
| 15 | Modul uși în ușa spate stânga | 20 | Micro |
| 16 | Blocare anti-alcool; Concentrator USB/priză accesorii. | 5 | Micro |
| 17 | Modul accesorii avansat | 5 | Micro |
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| 18 | Modul control cârlig remorcă | 25 | MCase |
| Modul accesorii | 40 | ||
| 19 | Scaun partea șoferului reglabil electric | 20 | MCase |
| 20 | Modul întinzător centură siguranță, partea stângă | 40 | MCase |
| 21 | Cameră parcare | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | – | – | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Încălzire scaun, stânga spate | 15 | Micro |
| 29 | – | – | Micro |
| 30 | Informații unghi mort (BLIS) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Modul întinzător centură siguranță, partea dreaptă | 5 | Micro |
| 33 | Actuator recirculare gaze evacuare (benzină, unele versiuni motor) | 5 | Micro |
| 34 | – | – | Micro |
| 35 | Modul control All Wheel Drive (AWD) | 15 | Micro |
| 36 | Încălzire scaun, dreapta spate | 15 | Micro |
| 37 | – | – | MCase |
Siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperaj [A] | Tip |
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | Senzor de oxigen | 15 | Micro |
| 4 | Bobine de aprindere (motor pe benzină); bujii (motor pe benzină) Detector gaze de eșapament; detector particule | 15 | Micro |
| 5 | Electrovalvă pompă ulei motor; electrovalvă cuplare compresor climatizare; senzor de oxigen, central (motor pe benzină); senzor de oxigen, spate (motor diesel); senzor de oxigen, față (motor pe benzină/diesel). | 15 | Micro |
| 6 | Regulatori de gol; supapă; supapă impuls putere (motor diesel); detector nivel/temperatură ulei (motor pe benzină/diesel); bujii de încălzire (GCU) (motor diesel). | 7,5 | Micro |
| 7 | Modul control motor; element reglare; modul clapetă corp accelerație; supapă EGR (motor diesel); detector poziție turbocompresor (motor diesel); supapă turbocompresor (motor pe benzină). | 20 | Micro |
| 8 | Modul control motor (ECM) | 5 | Micro |
| 9 | – | – | Micro |
| 10 | Electrovalve (motor pe benzină); supapă; termostat sistem răcire motor (motor pe benzină); pompă răcire EGR (motor diesel); modul control bujii de încălzire (motor diesel); ambreiaj turbocompresor (motor pe benzină); încălzitor sistem ventilație arbore motor (motor diesel); supapă, radiator ulei transmisie (motor diesel). | 10 | Micro |
| 11 | Modul control amortizor spoiler; modul control amortizor radiator; bobine relee impuls putere (motor diesel). | 5 | Micro |
| 12 | Pompă lichid răcire | 15 | Micro |
| 13 | Modul control motor (ECM) | 20 | Micro |
| 14 | Demaror | 40 | MCase |
| 15 | Demaror | Bypass | MCase |
| 16 | Încălzitor filtru combustibil (motor diesel) | 30 | MCase |
| 17 | – | – | MCase |
| 18 | Modul calcul | 5 | Micro |
| 19 | – | – | Micro |
| 20 | – | – | Micro |
| 21 | Cameră ECM | 15 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | Priză electrică 12 V în consola dintre scaune, față | 15 | Micro |
| 25 | Priză electrică 12 V în consola dintre scaune, lângă spațiul pentru picioarele pasagerilor de pe a doua rândă Priză înaltă tensiune în consola dintre scaune, lângă spațiul pentru picioarele pasagerilor de pe a doua rândă | 15 | Micro |
| 26 | Priză electrică 12 V în portbagaj | 15 | Micro |
| 27 | – | – | Micro |
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| 28 | Far stânga, LED | 15 | Micro |
| 29 | Far dreapta, LED | 15 | Micro |
| 30 | – | – | Micro |
| 31 | Încălzire parbriz, parte stângă | Bypass | MCase |
| 32 | Încălzire parbriz, parte stângă | 40 | MCase |
| 33 | Pulverizatoare faruri | 25 | MCase |
| 34 | Pompă lichid spălător parbriz | 25 | MCase |
| 35 | Modul control transmisie; Manetă electrică transmisie. | 15 | Micro |
| 36 | Semnal acustic | 20 | Micro |
| 37 | Sirena alarmă | 5 | Micro |
| 38 | Modul control sistem frânare (supape, frână de parcare) | 40 | MCase |
| Modul control frâne la mașini cu baterie de 48 V | 30 | MCase | |
| 39 | Perii parbriz | 30 | MCase |
| 40 | Pulverizator lunetă spate | 25 | MCase |
| 41 | Încălzire parbriz, parte dreaptă | 40 | MCase |
| 42 | Încălzitor parcare | 20 | MCase |
| 43 | – | – | MCase |
| 44 | – | – | MCase |
| 45 | Încălzire parbriz, parte dreaptă | Bypass | MCase |
| 46 | Alimentat cu aprinderea pornită: Modul control motor; Componente transmisie; Asistență electrică direcție; Modul control electronic central; Modul control sistem frânare. | 5 | Micro |
| 47 | – | – | Micro |
| 48 | Far dreapta | 15 | Micro |
| 49 | Blocare anti-alcool | 5 | Micro |
| 50 | Modul control transmisie | 10 | Micro |
| 51 | Unitate control activare baterie | 5 | Micro |
| 52 | Sistem airbag; Detector greutate pasager. | 5 | Micro |
| 53 | Far stânga | 15 | Micro |
| 54 | Detector pedală accelerație | 5 | Micro |
2021
Siguranțe sub compartimentul portbagajului
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperaj [A] | Tip |
| 1 | Modul control, baterie 48 V | 10 | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Detector mișcare | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Afișaj șofer | 5 | Micro |
| 7 | Tastatură, consolă centrală | 5 | Micro |
| 8 | Detector lumină solară | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Modul electronic volan | 5 | Micro |
| 12 | Modul control, selector pornire și frână de parcare | 5 | Micro |
| 13 | Volan încălzit | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Modul control, climatizare | 10 | Micro |
| 19 | Bloc volan | 7,5 | Micro |
| 20 | Priză diagnostic | 10 | Micro |
| 21 | Afișaj central | 5 | Micro |
| 22 | Modul ventilator sistem climatizare, față | 40 | MCase |
| 23 | Concentrator USB | 5 | Micro |
| 24 | Elemente control iluminare; Comutator iluminare habitaclu; Întunecare oglindă retrovizoare interioară; Detectoare ploaie și lumină; Scaune față reglabile electric; Panouri control în ușile spate; Modul ventilator, climatizare; Tastatură, consolă între scaune, spațiu pentru picioare lângă scaunele spate. | 7,5 | Micro |
| 25 | Modul control, funcții asistență șofer | 5 | Micro |
| 26 | Consolă plafon | 20 | Micro |
| 27 | Afișaj head-up pe parbriz | 5 | Micro |
| 28 | Comutator iluminare habitaclu | 5 | Micro |
| 29 | Placă pentru încărcare wireless | 5 | Micro |
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| 30 | Afișajul consolei tavanului | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | Modulul ușilor, spate dreapta | 20 | Micro |
| 34 | Cutia de siguranțe, compartiment portbagaj | 10 | Micro |
| 35 | Modul control, conectivitate internet a mașinii; Modul control Volvo On Call. | 5 | Micro |
| 36 | Modulul ușilor, spate stânga | 20 | Micro |
| 37 | Dispozitiv audio (amplificator) | 40 | MCase |
| 38 | – | – | MCase |
| 39 | Antena multibandă | 5 | Micro |
| 40 | Modul control, funcții de confort ale scaunului, față | 5 | Micro |
| 41 | Blocare anti-alcool | 5 | Micro |
| 42 | Ștergător lunetă spate | 15 | Micro |
| 43 | Modul control, pompă combustibil | 15 | Micro |
| 44 | Bobină releu, pompă ulei transmisie; Invertor 48 V; Modul pornire motor. | 5 | Micro |
| 45 | – | – | Micro |
| 46 | Încălzire scaun partea șoferului | 15 | Micro |
| 47 | Încălzire scaun față partea pasagerului | 15 | Micro |
| 48 | Pompă lichid răcire | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Modulul ușilor, față stânga | 20 | Micro |
| 51 | Modul, amortizare activă | 20 | Micro |
| 52 | Deschidere hayon/portbagaj cu mișcarea piciorului | 5 | Micro |
| 53 | – | – | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | – | 20 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | Siguranță principală a sistemului Infotainment | 15 | Micro |
Siguranțe în portbagaj
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperaj [A] | Tip |
| 1 | Încălzire lunetă spate | 30 | MCase |
| 2 | – | – | MCase |
| 3 | Compresor, suspensie pneumatică | 40 | MCase |
| 4 | – | – | MCase |
| 5 | – | – | MCase |
| 6 | – | – | MCase |
| 7 | Modul uși, spate dreapta | 20 | MCase |
| 8 | Modul control sistem reducere oxizi de azot (NOx) (numai motor diesel) | 30 | MCase |
| 9 | Ușă electrică portbagaj | 25 | MCase |
| 10 | Scaun față partea pasagerului cu reglare electrică; Modul uși, față dreapta. | 20 | MCase |
| 11 | Modul control cârlig remorcă | 40 | MCase |
| 12 | Modul întinzător centură siguranță, partea dreaptă | 40 | MCase |
| 13 | Bobine interne relee | 5 | Micro |
| 14 | Modul control sistem reducere oxizi de azot (NOx) în motor diesel | 15 | Micro |
| 15 | Modul uși, spate stânga | 20 | Micro |
| 16 | Blocare anti-alcool | 5 | Micro |
| 17 | – | – | Micro |
| 18 | Modul control cârlig remorcă | 25 | MCase |
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Modul accesoriu | 40 | ||
| 19 | Scaun șofer reglabil electric; Modul uși, față stânga. | 20 | MCase |
| 20 | Modul întinzător centură de siguranță, partea stângă | 40 | MCase |
| 21 | Cameră parcare | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | – | – | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Încălzire scaun, stânga spate | 15 | Micro |
| 29 | – | – | Micro |
| 30 | Informații unghi mort (BLIS) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Modul întinzător centură de siguranță, partea dreaptă | 5 | Micro |
| 33 | Actuator, sistem evacuare (benzină) | 5 | Micro |
| 34 | – | – | Micro |
| 35 | Modul control All Wheel Drive (AWD) | 15 | Micro |
| 36 | Încălzire scaun, dreapta spate | 15 | Micro |
| 37 | – | – | MCase |
Siguranțe în compartiment motor
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperaj [A] | Tip |
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | Modul de presiune al turbocompresorului Grup de sonde lambda | 15 | Micro |
| 4 | Bujii de aprindere/ bobine de aprindere (motor pe benzină); Grup de senzori ai sistemului de evacuare, particule/oxizi de azot (motor diesel). | 15 | Micro |
| 5 | Electrovalvă a pompei de ulei a motorului; Grup de sonde lambda; Electrovalvă a compresorului de climatizare. | 15 | Micro |
| 6 | Senzori de nivel și temperatură a uleiului; Modul al bujiilor de încălzire (motor diesel); Grup de componente motor 1 (componente legate de funcționarea motorului, inclusiv turbocompresor/compressor. Compoziția depinde de varianta motorului). | 7,5 | Micro |
| 7 | Modul control motor (ECM); Modul control clapetă accelerație; Grup de componente motor 2 (componente legate de funcționarea motorului, inclusiv turbocompresor/compressor. Compoziția depinde de varianta motorului). | 20 | Micro |
| 8 | Modul control motor (ECM) | 5 | Micro |
| 9 | – | – | Micro |
| 10 | Modul al bujiilor de încălzire (motor diesel); Grup de componente motor 3 (componente legate de funcționarea motorului, inclusiv turbocompresor/compressor și răcire/control temperatură sistem transmisie. Compoziția depinde de varianta motorului). | 10 | Micro |
| 11 | Modul control, oblon spoiler; Modul control, oblon radiator; Bobine relee funcție Power Pulse (PowerPulse) (motor diesel); Supapă comutare, lichid răcire. | 5 | Micro |
| 12 | Pompă lichid răcire | 15 | Micro |
| 13 | Modul control motor (ECM) | 20 | Micro |
| 14 | Demaror | 40 | MCase |
| 15 | Demaror | Bypass | MCase |
| 16 | Încălzitor filtru combustibil (motor diesel) | 30 | MCase |
| 17 | – | – | MCase |
| 18 | Modul de calcul | 5 | Micro |
| Număr | Descriere | Amperaj [A] | Tip |
|---|---|---|---|
| 19 | – | – | Micro |
| 20 | – | – | Micro |
| 21 | Modul control motor, arbore cu came (motor pe benzină) | 15 | Micro |
| 22 | – | – | Micro |
| 23 | Priză USB, consolă între scaune, spate | 7,5 | Micro |
| 24 | Priză 12 V, consolă între scaune, față | 15 | Micro |
| 25 | – | – | Micro |
| 26 | Priză electrică 12 V în compartiment portbagaj | 15 | Micro |
| 27 | – | – | Micro |
| 28 | Far, stânga | 15 | Micro |
| 29 | Far, dreapta | 15 | Micro |
| 30 | – | – | Micro |
| 31 | Încălzire parbriz, partea stângă | Bypass | MCase |
| 32 | Încălzire parbriz, partea stângă | 40 | MCase |
| 33 | Spălător faruri | 25 | MCase |
| 34 | Pompă lichid ștergător, față | 25 | MCase |
| 35 | Modul control transmisie Manetă electrică transmisie | 15 | Micro |
| 36 | Semnal acustic (claxon) | 20 | Micro |
| 37 | Sirena alarmă | 5 | Micro |
