Volvo FH – cutia de siguranțe
Schema cutiei de siguranțe și releelor – Volvo FH
Siguranțe principale
Siguranțele principale se găsesc în blocul siguranțe principal în interiorul carcasei bateriei pe șasiu.
| Siguranță | Curent nominal [A] | Descriere |
| 1 | 125 | Încălzire |
| 2 | 200 | Ridicător hidraulic / Echipare |
| 3 | 125 | Taxi |
| 4 | 40 | Alimentare iluminare secundară |

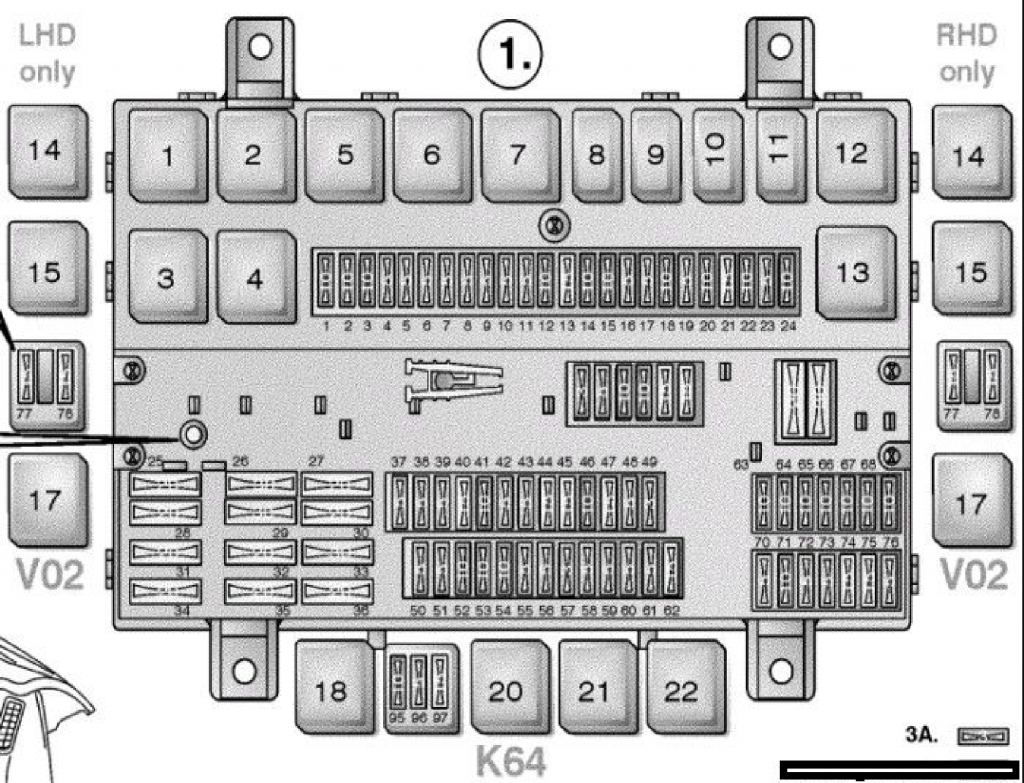

Bloc siguranțe și relee
Siguranțele din unitatea de distribuție electrică sunt siguranțe de tip lamă, sunt utilizate două tipuri diferite.
| Număr | Descriere | Amperi [A] |
| F1 | TPM | 10 |
| F2 | Iluminare, zonă de încărcare | 10 |
| F3 | Lampă de încărcare;
Iluminare scaun. |
10 |
| F4 | Scaun reglabil electric;
Pompă de înclinare cabină; Iluminare încărcare și scaun. |
5 |
| F5 | Instrumentație (cl. 30) | 5 |
| F6 | Uscător de aer | 5 |
| F7 | Unitate de control vehicul;
Imobilizator electronic. |
5 |
| F8 | Instrumentație, TPM | 5 |
| F9 | Blocare rază, blocare zonă (în cutie automată) | 5 |
| F10 | Senzor NOx;
Taxă rutieră. |
5 |
| F11 | Manetă cutie a unității de control | 5 |
| F12 | Cutie automată/retarder a unității de control | 10 |
| F13 | Perii | 15 |
| F14 | Brichetă, compartiment lampă, parte centrală | 10 |
| F15 | Separator de apă;
Încălzitor filtru combustibil; Supapă evacuare apă. |
10 |
| F 16 | Bloc diferențial;
PTO. |
5 |
| F17 | Iluminare exterioară a unității de control | 5 |
| F18 | Claxon;
Electrovalvă pentru claxon cu aer comprimat. |
10 |
| F19 | Unitate climatică;
Gateway FMS. |
5 |
| F20 | Închidere centralizată;
Încălzire auxiliară. |
10 |
| F21 | Ventilator;
Climatizare. |
15 |
| F22 | Lampă de bun venit | 10 |
| F23 | Suspensie pneumatică | 5 |
| F24 | Uscător de aer;
Încălzire auxiliară ADR; Oglinzi retrovizoare încălzite electric. |
10 |
| F25 | Alimentare;
Remorcă ABS/EBS. |
20 |
| F26 | Bloc siguranțe caroserie | 30 |
| F27 | Geam electric ridicabil stânga;
Oglinzi retrovizoare încălzite electric. |
20 |
| F28 | ABS/EBS | 20 |
| F29 | Mașină de cafea | 30 |
| F30 | Ridicătoare geamuri electrice dreapta | 20 |
| F31 | Siguranță principală pentru siguranțe 95–97 | 20 |
| F32 | Unitate climatică | 20 |
| F33 | Cabină înclinabilă electric | 30 |
| F34 | Amplificator | 30 |
| F35 | Scaun reglabil electric | 20 |
| F36 | Circuit lumini marșarier, remorcă – siguranță lumini remorcă volvo fh |
15 |
| F37 | Telefon;
Dynafleet. |
5 |
| F38 | Trape de acces | 5 |
| F39 | Oglinzi retrovizoare reglabile electric | 5 |
| F40 | Unitate de control motor | 15 |
| F41 | Electrovalve pe motor;
Pompă combustibil electrică. |
10 |
| F42 | Încălzirea motorului releului;
Ventilator răcire controlat electric. |
5 |
| F43 | Unitate control a producătorului caroseriei BBM | 5 |
| F44 | Convertor tensiune pentru priză radio/12 V | 15 |
| F45 | Convertor tensiune pentru priză 12 V | 15 |
| F46 | Lampă rotativă de avertizare | 15 |
| F47 | ACC | 5 |
| F48 | ABS/EBS, întrerupător EBS | 5 |
| F49 | Suspensie pneumatică/A-ride | 3 |
| F50 | Telefon | 5 |
| F51 | Ax controlat hidraulic | 5 |
| F52 | Încălzirea admisiei aerului;
Poziție radio a releului de suprasarcină. |
10 |
| F53 | Semnal luminos pe plafon | 10 |
| F54 | Dynafleet, gateway FMS | 10 |
| F55 | Airbag;
Tensionator centură de siguranță. |
5 |
| F56 | Gol | 5 |
| F57 | Manetă cutie de viteze/Retarder unitate control | 3 |
| F58 | Releu scurtcircuit D+, doar ADR | 5 |
| F59 | Cameră marșarier, Dynafleet | 5 |
| F60 | Ax controlat hidraulic | 5 |
| F61 | Alarmă antifurt;
Conexiune Volvo (SAM); Braț pliabil al oglinzii retrovizoare, Japonia. |
5 |
| F62 | Gol | 15 |
| F63 | Sistem alcoolic | 10 |
| F64 | Sistem de plată | 10 |
| F65 | Sistem de ungere centrală | 10 |
| F66 | Trapă | 10 |
| F67 | Lucarne cu două niveluri;
Lumini de lectură. |
10 |
| F68 | Frigider | 10 |
| F69 | Ieșire 12 V | 10 |
| F70 | ABS/EBS, remorcă (cl. 15) | 5 |
| F71 | Echipament suplimentar | 10 |
| F72 | Sistem reglare nivel, faruri | 5 |
| F73 | Ax controlat hidraulic | 5 |
| F74 | Spray faruri (presiune înaltă) | 15 |
| F75 | Scaune încălzite electric | 15 |
| F76 | Releu scurtcircuit ADR D+;
Motor ventilator bord. |
5 |
| F77 | Priză alimentare 24 V pe bord | 10 |
| F78 | Priză alimentare 24 V, lângă sandviș | 10 |
| F79 | 12 V pentru televizor | 10 |
| F95 | Închidere centralizată | 10 |
| F96 | Alarmă antifurt | 5 |
| F97 | Încălzire auxiliară | 15 |
Siguranțe LCM
| Număr | Descriere | Amperi [A] |
| 1 | Semnalizator de direcție remorcă, lumină de stop și faruri de întâlnire, partea dreaptă, lumini de mers înapoi, lumini de poziție spate | 25 |
| 2 | Faruri de întâlnire stânga, lumini de ceață, lumină de avertizare, semnal de avertizare | 25 |
| 3 | Lumini de stop remorcă și semnalizatoare spate, partea stângă, faruri de întâlnire partea dreaptă | 25 |
| 4 | Lumini de poziție remorcă și semnalizatoare spate, partea dreaptă, lumină de stop partea stângă | 25 |
| 5 | Lumini de mers înapoi remorcă, lumini de poziție față partea dreaptă, faruri de întâlnire și semnalizatoare remorcă, partea stângă | 25 |
| 6 | Lumini de poziție remorcă și lumini de poziție față, partea stângă, semnalizatoare față | 25 |
Siguranțe în cutia de siguranțe a bateriei
| Număr | Descriere | Amperi [A] |
| 1 | Tahigraf | 5 |
| 2 | Siguranțe principale F95–F97 | 20 |
| 3 | Sistem AdBlue | 20 |
Pe echipare
56 X. Siguranțe pe echipare – siguranțe volvo fh
| Număr | Descriere | Amperi [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.15, poziție de mers | 15 |
| 4 | Cl.15, poziție de mers | 15 |
| 5 | Cl.61, alternator | 10 |
| 6 | Gol | 10 |
56 P. Siguranțe pentru echipare (opțiuni)
| Numero | Descriere | Amperi [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.30, B+ | 15 |
| 4 | Cl.30, B+ | 15 |
| 5 | Gol | 10 |
| 6 | Gol | 10 |
Releu de echipare în fața scaunului partea pasagerului
| Număr | Descriere |
| 37 | Lumini de oprire |
| 38 | Selectare presiune, remorcă basculantă |
| 39 | Gol |
| 40 | Gol |
| 41 | Gol |
| 42 | Faruri |
| 43 | Pornire externă a motorului |
| 44 | Lumină de marșarier |
| 45 | Activare frână (blocare marșarier) |
| 46 | Gol |
| 47 | Gol |
