Toyota Corolla (1992-2018) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Corolla (1992–2018), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Cuprins

Toyota Corolla (1992-1996) – schema cutiei de siguranțe

Anul producției: 1992, 1993, 1994, 1995, 1996.

Siguranța brichetă (priză de alimentare) în Toyota Corolla (1992-1996) este siguranța 1 în cutia de siguranțe din cutia A.

Cutia de siguranțe internă

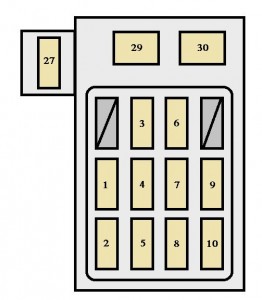

Panoul lateral partea șoferului

Panoul lateral partea șoferului
Toyota Corolla – siguranțe – panoul lateral partea șoferului

Panoul lateral partea pasagerului

Panoul lateral partea pasagerului
Toyota Corolla mk7 – siguranțe – panoul lateral partea pasagerului

Compartiment motor (Canada)

Compartiment motor (Canada)
Toyota Corolla – siguranțe – compartiment motor (Canada)

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

Compartiment motor (vehicule pentru Canada)

Compartiment motor (vehicule pentru Canada)
Toyota Corolla – siguranțe – compartiment motor (Canada)

Siguranțe (tip A)

Nr   Amp [A] Descriere
1 CIG & RADIO 20 Brichetă;

Afișaj digital al ceasului;

Sistem de climatizare;

Radio;

Player casete;

Oglinzi retrovizoare electrice;

Deblocare automată a cutiei automate;

Sistem antifurt;

Airbag SRS.
2 TAIL 15 Faruri spate;

Lumini de poziție;

Iluminare plăcuță înmatriculare;

Iluminare bord;

Sistem de lumini de zi.
3 IGN 10 Injecție combustibil multipunct;

Injecție combustibil multipunct secvențială;

Indicator avertizare descărcare;

Airbag SRS.
4 ECU-B 10 Sistem de lumini de zi;

Regulator de viteză,
5 DEF-I / UP 7,5 Injecție combustibil multipunct;

Injecție combustibil multipunct secvențială.
6 STOP 15 Lumini de stop;

Lumină de stop înaltă;

Regulator de viteză;

Deblocare automată a cutiei automate;

Sistem antiblocare roți (ABS).
7 TURN 7,5 Activare lumini semnalizare
8 ECU-IG 15 Sistem aprindere;

Sistem antiblocare;

Deblocare automată a cutiei automate.
9 GAUGE 10 Contor kilometraj și indicatori;

Indicatori de reamintire pentru întreținere

(cu excepția indicatoarelor de avertizare descărcare

și uși deschise);

Lumină marșarier;

Sistem de climatizare;

Sistem de lumini de zi;

Cutie automată controlată electronic.
10 WIP 20 Ștergător și spălător parbriz;

Ștergător și spălător lunetă.
11 A / C 15 Sistem de climatizare
12 DOM 20 Iluminare interioară;

Iluminare portbagaj;

Iluminare compartiment bagaje;

Ceas;

Indicator avertizare uși deschise;

Radio;

Player casete;

Sistem antiblocare;

Sistem antifurt;

Trapă electrică.
13 HAZ-HORN 20 Lumini de urgență;

Claxon.
14 FAN-I / UP 7,5 Injecție combustibil multipunct;

Injecție combustibil multipunct secvențială.
15 SPARE 7,5 Siguranță de rezervă
16 SPARE 15 Siguranță de rezervă
17 SPARE 20 Siguranță de rezervă
18 HEAD (RH) 15 Far dreapta
19 HEAD (LH) 15 Far stânga
20 ALT-S 7,5 Sistem de încărcare
21 EFI, F-HTR 15 Injecție combustibil multipunct;

Injecție combustibil multipunct secvențială;

Cutie automată controlată electronic.
22 DRL 7,5 Sistem de lumini de zi
23 HEAD (LH-UPR) 10 Far stânga (faruri de drum)
24 HEAD (LH-LWR) 10 Far stânga (faruri de întâlnire)
25 HEAD (RH-UPR) 10 Far dreapta (faruri de drum)
26 HEAD (RH-LWR) 10 Far dreapta (faruri de întâlnire)
27 OBD 7,5 Sistem de diagnosticare la bord
28 EFI 15 Injecție combustibil multipunct;

Injecție combustibil multipunct secvențială;

Cutie automată controlată electronic.

Siguranțe (tip B)

Nr Amp [A] Descriere
29 POWER 30 Geamuri electrice;

Închidere electrică a ușilor;

Trapă electrică rabatabilă.
30 DEF 30 Dezghețător lunetă spate
31 HEATER 40 Sistem climatizare
32 AM2 30 Sistem aprindere și siguranță „IGN”
33 FAN 30 Ventilator electric răcire și

siguranță „FAN-I / UP”
34 CDS 30 Ventilator electric răcire

Siguranțe (tip C)

Nr Amp [A] Descriere
35 AM1 40 Siguranțe “Brichetă & RADIO”, “GAUGE”,

“TURN”, “ECU-IG”, “WIP”,

“DEF” și “OBD”.
36 ALT 100 Lumini spate, siguranțe “DEF”, “STOP”,

“ECU-B” și “AM 1”.
37 ABS 50 Sistem antiblocare roți (ABS)

Toyota Corolla (1997) – schema cutiei de siguranțe

Anul producției: 1997.

Siguranță brichetă (priză de alimentare) în Toyota Corolla (1997) este siguranța 1 în cutia de siguranțe (tip A).

Cutia de siguranțe internă

Panoul lateral partea șoferului

Panoul lateral partea șoferului
Toyota Corolla – siguranțe – bară protectoare partea șoferului

Panoul lateral protectiv partea pasagerului

Panoul lateral protectiv partea pasagerului

Toyota Corolla – siguranțe – bară laterală pasager

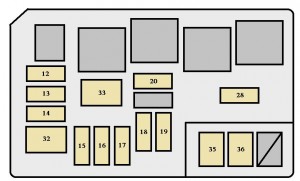

Compartiment motor

Compartiment motor

Toyota Corolla – siguranțe – compartiment motor

Compartiment motor

Compartiment motor

Toyota Corolla – siguranțe – compartiment motor

Compartiment motor (vehicule pentru Canada)

Compartiment motor (vehicule pentru Canada)

Toyota Corolla – siguranțe – compartiment motor (Canada)

Siguranțe (tip A)

Siguranță   Amp [A] Descriere
1 CIG & RADIO 20 Brichetă;

Display digital al ceasului;

Climatizare;

Radio;

Player casete;

Oglinzi retrovizoare electrice;

Deblocare automată a cutiei de viteze;

Sistem antifurt;

Airbag SRS.
2 TAIL 15 Faruri spate;

Lumini de poziție;

Iluminare număr de înmatriculare;

Iluminare bord;

Sistem de lumini de zi.
3 IGN 10 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Indicator de avertizare descărcare;

Airbag SRS.
4 ECU-B 10 Sistem de lumini de zi;

Regulator de viteză.
5 DEF-I / UP 7,5 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
6 STOP 15 Lumini de stop;

Lumină de stop înaltă;

Regulator de viteză;

Deblocare automată a cutiei de viteze;

Sistem antiblocare roți (ABS).
7 TURN 7,5 Activează luminile de semnalizare
8 ECU-IG 15 Sistem de aprindere;

Sistem antiblocare;

Deblocare automată a cutiei de viteze.
9 GAUGE 10 Contor turații și contoare;

Indicatori de reamintire service

(excluzând semnalele de avertizare descărcare și

uși deschise);

Lumină de mers înapoi;

Sistem de climatizare;

Sistem de lumini de zi;

Cutie automată controlată electronic.
10 WIPER 20 Ștergător și spălător parbriz;

Ștergător și spălător lunetă.
11 A / C 15 Sistem de climatizare
12 DOME 20 Iluminare interioară;

Lumină de viraj;

Lumină de avertizare ceas uși deschise;

Radio;

Reportofon;

Sistem antiblocare;

Sistem antifurt;

Trapă electrică.
13 HAZ-HORN 20 Lumini de avarie;

Claxon.
14 FAN-I / UP 7,5 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
15 SPARE 7,5 Siguranță de rezervă
16 SPARE 15 Siguranță de rezervă
17 SPARE 20 Siguranță de rezervă
18 HEAD (RH) 15 Far dreapta
19 HEAD (LH) 15 Far stânga
20 ALT-S 7,5 Sistem de încărcare
21 EFI, F-HTR 15 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Cutie automată controlată electronic.
22 DRL 7,5 Sistem de lumini de zi
23 HEAD (LH-UPR) 10 Far stânga (faruri de drum)
24 HEAD (LH-LWR) 10 Far stânga (faruri de întâlnire)
25 HEAD (RH-UPR) 10 Far dreapta (faruri de drum)
26 HEAD (RH-LWR) 10 Far dreapta (faruri de întâlnire)
27 OBD 7,5 Sistem de diagnosticare la bord
28 EFI 15 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Cutie automată controlată electronic.

Siguranțe (tip B)

Siguranță Amp [A] Descriere
29 POWER 30 Geamuri electrice;

Închidere electrică a ușilor;

Trapă electrică
30 DEF 30 Dezghețător lunetă
31 HEATER 40 Sistem climatizare
32 AM2 30 Sistem de aprindere și siguranță „IGN”
33 FAN 30 Ventilator electric răcire și

siguranță „FAN-I / UP”.
34 CDS 30 Ventilator electric răcire

Siguranțe (tip C)

Siguranță Amp [A] Descriere
35 AM1 40 Siguranțe “CIG & RADIO”, “GAUGE”,

“TURN”, “ECU-IG”, “WIP”,

“DEF” și “OBD”
36 ALT 100 Lumini spate, siguranțe “DEF”, “STOP”,

“ECU-B” și “AM 1”.
37 ABS 50 Sistem antiblocare roți (ABS)

Toyota Corolla (1998-2002) – schema cutiei de siguranțe

Anul producției: 1998, 1999, 2000, 2001, 2002.

Siguranță brichetă (priză de alimentare) în Toyota Corolla (1998-2002) este siguranța 24 și 31 în cutia de siguranțe de pe bord.

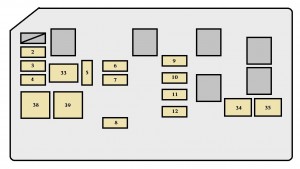

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

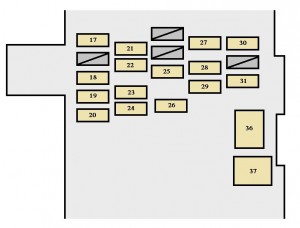

Cruscotto

Cruscotto
Toyota Corolla – siguranțe – bord

Siguranțe (tip A)

Siguranță Amp [A] Descriere
1 A / C 7,5 Climatizare;

Ventilator electric răcire.
2 SPARE 5 Siguranță de rezervă
3 SPARE 10 Siguranță de rezervă
4 SPARE 15 Siguranță de rezervă
5 DOME 15 Sistem audio al maşinii;

Iluminare interioară;

Iluminare personală;

Iluminare portbagaj;

Ceas;

Sistem lumini de zi;

Sistem antifurt.
6 HAZARD 10 Semnalizator/Semnalizatoare;

Lumini de avarie.
7 AM2 15 Sistem de aprindere;

Siguranțe “ST” și “IGN”.
8 HEAD (LH) 10 Far stânga
HEAD (LH−UPR)
9 ALT − S 5 Sistem de încărcare
10 HEAD (RH) 10 Far dreapta
HEAD (RH−UPR)
11 EFI 15 Sistem injecție multipunct;

Sistem injecție secvențială multipunct.
F − HTR
12 HORN 10 Claxon;

Sistem antifurt.
13 DRL 7,5 Sistem lumini de zi
14 HEAD RH − Lo 10 Far dreapta
15 HEAD LH−Lo 10 Far stânga
16 CDS 30 Ventilator electric răcire
17 TURN 7,5 Semnalizator, lumini de urgență
18 GAUGE 10 Contor kilometraj și contoare;

Lumini de aprindere;

Sistem climatizare;

Geamuri electrice;

Dezghețător lunetă spate;

Sistem închidere electrică uși.
19 WIP 20 Ștergător și spălător parbriz
20 DEF I − UP / M − HTR 10 Dezghețător lunetă spate;

Sistem injecție multipoint;

Sistem injecție secvențială multipoint.
21 ECU-IG 10 Sistem demaror;

Ventilator electric răcire;

Bloc automat cutie;

Sistem antiblocare;

Regulator viteză.
22 IGN 7,5 Sistem injecție multipoint;

Sistem injecție secvențială multipoint;

Sistem încărcare;

Sistem airbag SRS;

Curele siguranță cu pretensionatoare.
23 STOP 15 Lumini de stop;

Lumină de stop înaltă;

Sistem antiblocare;

Bloc automat cutie.
24 TAIL 15 Lumini spate;

Indicatori și contoare;

Control iluminare bord;

Brichetă;

Ceas;

Sistem audio auto;

Dezghețător lunetă spate;

Iluminare număr înmatriculare;

Cutie automată electronică;

Sistem injecție multipoint;

Sistem injecție secvențială multipoint;

Sistem climatizare;

Lumini de urgență.
25 OBD 7,5 Sistem diagnosticare bord
26 ECU − B 7,5 Sistem airbag SRS;

Curele siguranță cu pretensionatoare.
27 ST 5 Sistem demaror;

Sistem injecție multipoint;

Sistem injecție secvențială multipoint.
28 D / L 30 Sistem închidere electrică
29 FOG 15 Gol circuit
30 S − HTR 15 Gol circuit
31 CIG 15 Audio;

Ceas;

Brichetă;

Oglinzi retrovizoare electrice;

Sistem airbag SRS;

Curele siguranță cu pretensionatoare;

Bloc automat cutie;

Sistem antifurt.
Leggere  Toyota Verso (2009-2011) – cutia de siguranțe

Siguranțe (tip B)

Siguranță Amp [A] Descriere
32 HTR 50 Climatizare;

Siguranță “A / C”.
33 MAIN 40 Sistem aprindere;

Siguranțe “HEAD (LH) o HEAD (LH-UPR)”,

“HEAD (RH) o HEAD (RH-UPR)”,

“HEAD LH-Lo” și “HEAD RH-Lo”
34 RDI 30 Ventilator electric răcire
35 AM1 50 Siguranțe “CIG”, “TURN”, “GAUGE”, “ECU-IG” și “WIP”
36 DEF 40 Dezghețare lunetă spate;

Siguranță “DEF I-UP / M-HTR”
37 POWER 30 Geamuri electrice;

Trapă electrică.

Siguranțe (tip C)

Siguranță Amp [A] Descriere
38 FL ABS 50 Sistem antiblocare roți (ABS)
39 FL ALT 100 Siguranțe “RDI”, “CDS”, “AM1”,

“POWER”, “D / L”, “TAIL”,

OBD, “FOG”, “ECU-B”, “STOP” și

“DEF”, “HTR”.

Toyota Corolla (2002-2004) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004.

Siguranța brichetei (priza de alimentare) în Toyota Corolla (2002-2004) este siguranța 24 și 31 în cutia de siguranțe de pe bord.

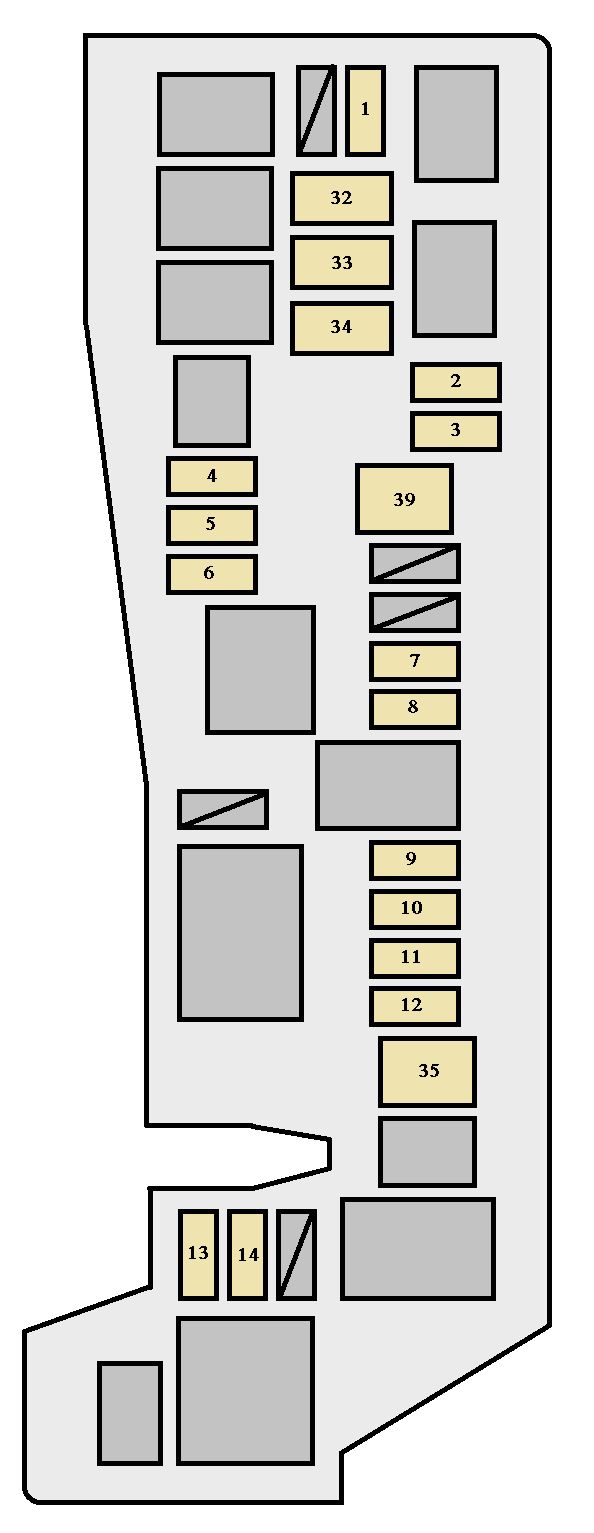

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

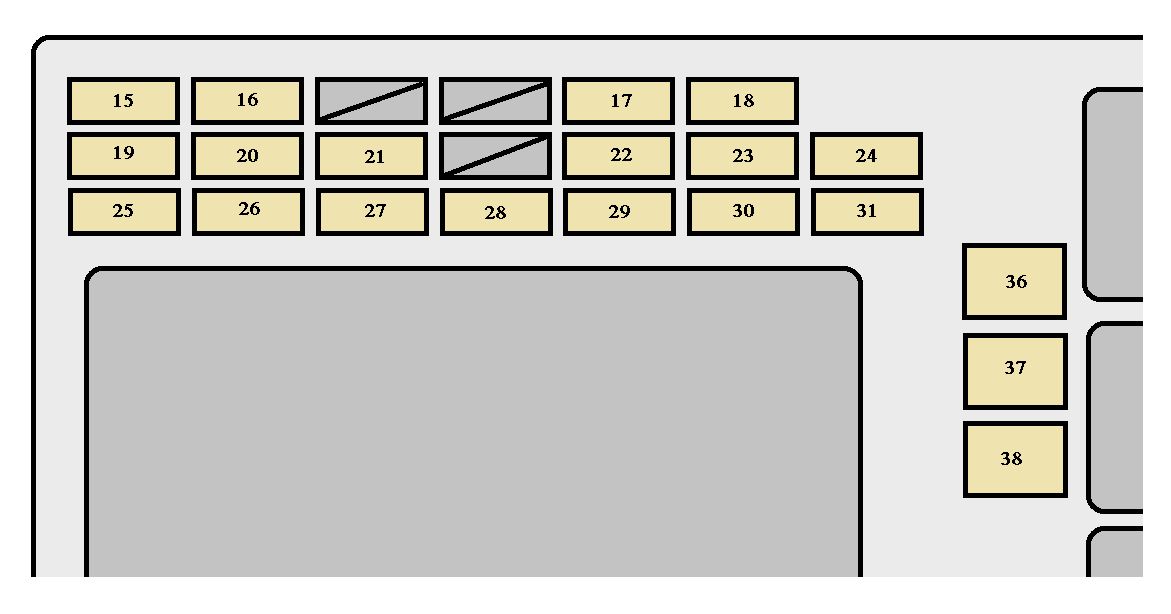

Cruscotto

Cruscotto

Toyota Corolla – siguranțe – bord

Siguranțe (tip A)

Siguranță Amperaj [A] Descriere
1 FOG 15 Proiectoare de ceață față
2 HEAD LH UPR 10 Far stânga (faruri de drum)
3 HEAD RH UPR 10 Far dreapta (faruri de drum);

Martor faruri de drum.
4 SPARE 30 Siguranță de rezervă
5 SPARE 15 Siguranță de rezervă
6 SPARE 10 Siguranță de rezervă
7 MAIN 30 Instalație pornire, siguranță „AM2”
8 DOME 15 Instalație audio auto;

Ceas;

Iluminare personală;

Iluminare interioară;

Iluminare portbagaj;

Martor avertizare uși deschise;

Sistem control de la distanță fără fir.
9 HORN 10 Claxon
10 HAZARD 10 Faruri de urgență;

Semnalizatoare.
11 EFI 15 Sistem injecție combustibil multipunct;

Sistem injecție combustibil secvențial multipunct;

Sistem control emisii.
12 ALT − S 5 Sistem încărcare
13 HEAD LH LWR 10 Far stânga (faruri de întâlnire)
14 HEAD RH LWR 10 Far dreapta (faruri de întâlnire)
15 TAIL 15 Faruri spate;

Iluminare plăcuță înmatriculare;

Iluminare bord;

Iluminare panou instrumente.
16 OBD 7,5 Sistem de diagnosticare la bord
17 WIPER 25 Ștergător/Ștergătoare parbriz
18 AM2 15 Sistem de încărcare;

Sistem de injecție combustibil multipunct;

Sistem de injecție combustibil secvențial multipunct;

Instalație de pornire;

Sistem airbag SRS.
19 STOP 15 Faruri de stop;

Faruri de stop montate sus;

Sistem antiblocare roți (ABS);

Sistem de control al blocării cutiei de viteze;

Sistem de control al motorului;

Regulator de viteză.
20 DOOR 25 Sistem de închidere electrică
21 AM1 25 Siguranță „CIG”
22 ECU-IG 10 Ventilator electric răcire;

Sistem antiblocare roți (ABS);

Sistem de control al blocării cutiei de viteze;

Regulator de viteză.
23 RR WIPER 15 Circuit gol
24 A / C 10 Sistem de climatizare
25 INV 15 Circuit gol
26 P / POINT 15 Priză de alimentare (în cutia consolei spate)
27 ECU − B 10 Sistem de lumini de zi
28 CIG 15 Priză de alimentare (pe bord);

Brichetă;

Instalație audio auto;

Ceas;

Control oglindă retrovizoare;

Sistem de control al blocării cutiei de viteze.
29 GAUGE 10 Contor kilometraj și contoare;

Sistem de climatizare;

Sistem de lumini de zi;

Sistem de încărcare;

Oglindă retrovizoare automată anti-orbire;

Geamuri electrice;

Regulator de viteză;

Dezghețător lunetă spate;

Faruri de mers înapoi;

Martor centură de siguranță

partea pasagerului față.
30 WASHER 15 Duza spălător parbriz
31 M − HTR / DEF I − UP 10 Sistem de control al motorului

Siguranțe (tip B)

Siguranță Amp [A] Descriere
32 ABS NO.1 30 Sistem antiblocare roți (ABS)
33 RDI FAN 30 Ventilator răcire electric
34 ABS NO.2 40 Sistem antiblocare roți (ABS)
35 HEAD MAIN 40 Siguranțe “HEAD LH UPR”, “HEAD RH UPR”,

“HEAD LH LWR” și “HEAD RH LWR”
36 HTR 40 Sistem climatizare
37 DEF 40 Dezaburire lunetă spate;

Siguranță “M-HTR / DEF I-UP”.
38 POWER 30 Geamuri electrice;

Trapă electrică.

Siguranțe (tip C)

Siguranță Amp [A] Descriere
39 ALT 100 Sistem de încărcare;

“Sistem antiblocare roți (ABS) NO 1”, “Sistem antiblocare roți (ABS) NO 2”, “RDI FAN”,

“FOG”, “HTR”, “AM1”, “POWER”,

“DOOR”, “ECU-B”, “TAIL”;

Siguranțe “STOP”, “P / POINT”, “INV” și “OBD”.

Toyota Corolla (2006-2013) – schema cutiei de siguranțe

Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Toyota Corolla (2006-2013) este siguranța 9 în cutia de siguranțe din compartimentul habitaclului partea șoferului.

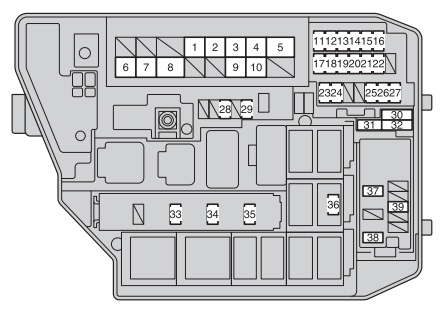

Compartiment motor

Compartiment motor
Toyota Corolla – siguranțe – compartiment motor

>Sistem de injecție multipunct;Sistem de injecție multipunct secvențial.

Nr Amperi [A] Descriere
1 CDS FAN 30 Ventilator electric răcire
2 RDI FAN 40 Ventilator electric răcire
3 ABS NO.3 30 Sistem antiblocare roți;

Sistem control stabilitate vehicul.
4 ABS NO.1 50 Sistem antiblocare roți;

Sistem control stabilitate vehicul.
5 HTR 50 Sistem climatizare
6 ALT 120 Sistem încărcare, RDI FAN, CDS FAN,

ABS NO. 1, ABS NO. 3, HTR,

HTR SUB NO. 1, HTR SUB NO. 3, ACC,

CIG, ECU-IG NO. 2, HTR-IG,

WIPER, WASHER, ECU-IG NO. 1,

AM1, DOOR, STOP,

FR DOOR, POWER, RR DOOR,

RL DOOR, OBD, ACC-B,

FR FOG, DEF, MIR HTR,

TAIL, PANEL, POWER OUTLET,

PWR SEAT, SUNROOF.
7 EPS 60 Servodirecție electrică
8 GLOW* 80 Gol circuit
9 P/I 50 EFI MAIN, CLAXON, IG2
10 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
11 EFI NO. 2 10 Sistem control emisii
12 EFI NO. 1 10
13 H-LP RH HI 10 Far dreapta (faruri de drum)
14 H-LP LH HI 10 Far stânga (faruri de drum)
15 H-LP RH LO 10 Far dreapta (faruri de întâlnire)
16 H-LP LH LO 10 Far stânga (faruri de întâlnire)
17 ETCS 10 Sistem electronic control accelerație
18 TURN-HAZ 10 Semnalizator, lumini de avarie
19 ALT-S 7,5 Sistem încărcare
20 AM2. NO.2 7,5 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de aprindere.
21 AM2 30 Sistem de aprindere
22 STRG LOCK 20 Sistem de blocare a volanului
23 IG2 NR.2 7,5 Sistem de aprindere
24 ECU-B2 10 Sistem de climatizare
25 ECU-B 10 Unitate principală ECU;

Contor kilometraj și contoare;

Ceas.
26 RAD NO. 1 15 Sistem audio
27 DOME 10 Iluminare portbagaj;

Sistem cheie inteligentă;

Iluminare interioară.
28 AMP * 30 Sistem audio
29 MAYDAY * 10 Circuit absent
30 SPARE 10 Siguranță de rezervă
31 SPARE 30 Siguranță de rezervă
32 SPARE 20 Siguranță de rezervă
33 EFI MAIN 20 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

EFI NO. 1;

EFI NR. 2.
34 HORN 10 Claxon
35 IG2 15 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de aprindere;

IGN;

METER.
36 ST * 7,5 Circuit absent
37 HTR SUB NO. 1 30 Circuit PTC
38 HTR SUB NO. 3 30 Încălzitor PTC
39 PWR OUTLET/

INVERTER,

PWR OUTLET

 15 Priză de alimentare

*: Dacă este prezent ca dotare standard

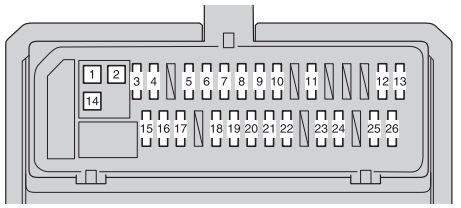

Sub bord partea șoferului

Sub bord partea șoferului

Toyota Corolla – siguranțe – habitaclu
Nr Amperi [A] Descriere
1 DEF 40 Dezghețător lunetă spate;

MIR HTR.
2 PWR SEAT 30 Scaun electric
3 TAIL 10 Lumini de poziție;

Lumini spate;

Lumini număr înmatriculare;

Lumini contur față;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Lumini bord.
4 PANEL 7,5 Aprindere iluminare
5 FR DOOR 20 Geamuri electrice;

Trapă,
6 RL DOOR 20 Geamuri electrice
7 RR DOOR 20 Geamuri electrice
8 SUNROOF 20 Trapă panoramică
9 CIG 15 Brichetă
10 ACC 7,5 Oglinzi retrovizoare exterioare;

Sistem audio;

Unitate principală ECU.
11 MIR HTR 10 Dezghețător oglindă retrovizoare exterioară
12 IGN 7,5 Sistem blocare volan;

Sistem airbag SRS;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Sistem clasificare pasageri față.
13 METER 7,5 Contor kilometraj și contoare
14 POWER 30 Geamuri electrice
15 SEAT HTR 15 Încălzitor scaun
16 HTR-IG 10 Sistem climatizare
17 WIPER 25 Ștergător/Ștergătoare parbriz
18 WASHER 15 Pulverizator parbriz
19 ECU-IG NO. 1 10 Cutie automată;

Controler caroserie principal;

Servodirecție electrică;

Ventilator răcire electric;

Sistem control blocare cutie;

Sistem antiblocare roți (ABS);

Sistem avertizare presiune pneuri;

Sistem control stabilitate vehicul;

Pilot automat.
20 ECU-IG NO. 2 10 Lumini de avarie;

Sistem încărcare;

Dezghețare lunetă spate;

Sistem climatizare;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Trapă.
21 OBD 7,5 Sistem diagnosticare bord
22 STOP 10 Lumină de stop;

Lumină de stop înaltă;

Sistem antiblocare roți (ABS);

Unitate centrală caroserie;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Sistem control blocare cutie;

Sistem control stabilitate vehicul.
23 DOOR 25 Sistem închidere electrică
24 ACC-B 25 Brichetă, ACC
25 FR FOG 15 Proiectoare de ceață față
26 AM1 7,5 Sistem demaror, ACC, Brichetă

Toyota Corolla (2012-2016) – schema cutiei de siguranțe

Anul producției: 2012, 2013, 2014, 2015, 2016.

Siguranță brichetă (priză de alimentare) în Toyota Corolla (2012-2016) este siguranța 7 în cutia de siguranțe de pe bord – tip A.

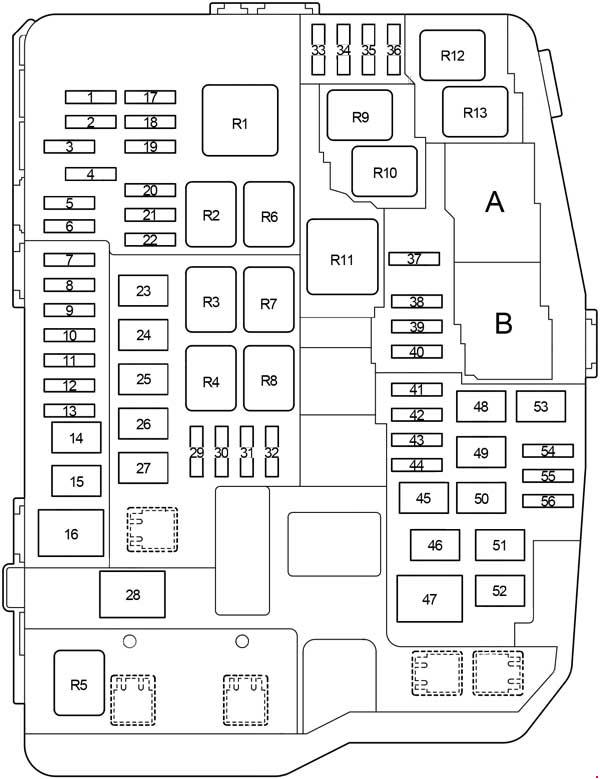

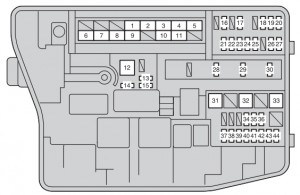

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor

Toyota Corolla – siguranțe – compartiment motor
Nr Amp [A] Descriere
1 H-LP CLN 30 Produs pentru curățarea farurilor
2 RDI FAN 40 Ventilator electric răcire
3 ABS NO. 3*1 30 Sistem antiblocare roți;

Sistem control stabilitate vehicul.
4 ABS NO. 1 50 Sistem antiblocare roți;

Sistem control stabilitate vehicul.
5 HTR 50 Sistem climatizare
6 ALT 120 A * 1 RDI FAN, H-LP CLN, ABS NO. 1,

ABS NO. 3, ABS NO. 2, HTR,

HTR SUB NO. 1, HTR SUB NO. 2,

HTR SUB NO. 3, STV HTR, ACC,

CIG, METER, IGN, ECU-IG NO. 2,

HTRIG, WIPER, WASHER,

ECU-IG NO. 1, SEAT HTR, AM1,

DOOR, STOP, FR DOOR, POWER,

RR DOOR, RL DOOR, OBD, ACC-B,

RR FOG, FR FOG, DEF,

MIR HTR, TAIL, PANEL.
140 A * 2
7 EPS 60 Servodirecție electrică
8 GLOW*2 80 Sistem preîncălzire motor
9 P-SYSTEM * 1 30 Circuit absent
10 P/I 30 EFI MAIN, CLACSON, IG2
11 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
12 AMT * 7 50 Transmisie manuală multimodală
13 SPARE 10 Siguranță de rezervă
14 SPARE 30 Siguranță de rezervă
15 SPARE 20 Siguranță de rezervă
16 ECU-B3 * 2 7,5 Sistem injecție combustibil multimodal;

Sistem injecție combustibil secvențial multimodal.
17 ECU-B2 10 Transmisie manuală multimodală;

Sistem climatizare;

Sistem inteligent pornire și aprindere;

Geamuri electrice.
18 ECU-B 10 ECU principal caroserie;

Contor kilometraj și contoare;

Sistem control stabilitate vehicul;

Sistem încuietori uși electric;

Sistem pornire;

Sistem încărcare.
19 RAD NO. 1 15 Sistem audio
20 DOME 10 Lumini interioare;

Iluminare portbagaj;

Lumini de cortizie;

Sistem inteligent pornire și aprindere;

Telecomandă fără fir;

Lumină buton pornire motor.
21 AM2 NO. 2 7,5 Unitate principală ECU;

Sistem injecție combustibil multimodal;

Sistem injecție combustibil secvențial multimodal;

Sistem pornire
22 ALT-S 7,5 Sistem încărcare
23 TURN-HAZ 10 Aprinde luminile de avarie
Leggere  Toyota Camry V (1996-2001) – baterie
24 ETCS * 1 10 Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal.
25 AM2 30 Sistem de pornire, IG2 NR. 2
26 STRG LOCK 20 Sistem de blocare a volanului
27 IGT / INJ * 1 15 Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal;

Sistem de pornire.
28 EFI MAIN 20 A * 1 Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal;

EFI NR. 1, EFI NR. 2.
30 A * 2
29 HORN 10 Claxon
30 IG2 15 Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal;

Sistem de pornire;

IG2 NR. 2, IGN, METER.
31 HTR SUB NO. 1 30 A * 5 Sistem climatizare
50 A * 6
32 HTR SUB NO. 2 30 Sistem climatizare
33 HTR SUB NO. 3 30 Sistem climatizare
34 FR DEICER * 1 20 Circuit absent
35 ABS NO. 2 30 Sistem antiblocare roți;

Sistem de control al stabilității vehiculului.
36 STV HTR * 2 25 Încălzitor electric
37 WIP-S 7,5 Sistem de încărcare
38 IG2 NO. 2 7,5 Sistem de pornire,

AM2, AM2 NR. 2
39 EFI NO. 2 10 Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal.
40 EFI NO. 1 10 Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal.
41 H-LP RH HI 10 Far dreapta (faruri de întâlnire)
42 H-LP LH HI 10 Far stânga (faruri de întâlnire)
43 H-LP RH LO 10 A * 3 Far dreapta (lumini de poziție)
15 A * 4
44 H-LP LH LO 10 A * 3 Far stânga (lumini de poziție)
15 A * 4

* 1: Vehicule cu motor pe benzină

* 2: Vehicule cu motor diesel

* 3: Vehicule fără faruri cu descărcare (lumini de poziție)

* 4: Vehicule cu faruri cu descărcare (lumini de poziție)

* 5: Vehicule cu încălzire PTC 495 W.

* 6: Vehicule cu încălzitor PTC de 600 W.

* 7: Vehicule cu transmisie manuală multimodală

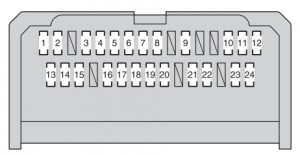

Cutia de siguranțe în bord (tip A)

Cutia de siguranțe în bord (tip A)

Toyota Corolla – siguranțe – bord – tip A
Nr Amp [A] Descriere
1 TAIL 10 Faruri de întâlnire;

Lumini spate;

Iluminare plăcuță înmatriculare;

Lumină marșarier;

Proiectoare de ceață față;

Reglare manuală a orientării farurilor;

Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal;

Iluminare bord.
2 PANEL 7,5 Iluminare comutator;

Iluminare bord;

Unitate principală ECU.
3 FR DOOR 20 Geamuri electrice
4 RL DOOR 20 Geamuri electrice
5 RR DOOR 20 Geamuri electrice
6 SUNROOF 20 Gol circuit
7 CIG 15 Brichetă
8 ACC 7,5 Oglinzi retrovizoare exterioare;

Sistem audio;

Unitate principală ECU caroserie;

Sistem inteligent de pornire și aprindere;

Sistem monitorizare spate.
9 MIR HTR 10 Dezgheț oglinzi exterioare;

Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal.
10 RR FOG 7,5 Lumină marșarier
11 IGN 7,5 Sistem blocare volan;

Sistem airbag SRS;

Transmisie manuală multimodală;

Sistem de injecție combustibil multimodal;

Sistem de injecție combustibil secvențial multimodal;

Sistem inteligent de pornire și aprindere;

Sistem încărcare;

Sistem pornire.
12 METER 7,5 Contor kilometraj și contoare
13 SEAT HTR 15 Încălzitoare pentru scaune
14 HTR-IG 10 Climatizare;

dezgheț lunetă spate;

Încălzire electrică.
15 WIPER 25 Ștergătoare parbriz față;

Senzor ploaie.
16 WASHER 15 Spălător parbriz față
17 ECU-IG NO. 1 10 Sistem automat de nivelare a farurilor;

Unitate centrală controler caroserie;

Servodirecție electrică;

Ventilator răcire electric;

Sistem control blocare cutie;

Senzor ploaie, sistem antiblocare roți (ABS);

Sistem control stabilitate vehicul;

Curățare faruri.
18 ECU-IG NO. 2 10 Lumini marșarier;

Sistem încărcare;

Oglindă retrovizoare interioară automată antiorbire;

Dezgheț lunetă spate;

Sistem climatizare;

Lumini avarie;

Lumină avertizare centură siguranță partea pasagerului față;

Sistem monitorizare spate;

Sistem injecție combustibil multimodal;

Sistem injecție combustibil secvențial multimodal.
19 OBD 7,5 Sistem diagnosticare bord
20 STOP 10 Lumini stop;

Lumină stop înaltă;

Sistem antiblocare roți (ABS);

Unitate centrală controler caroserie;

Sistem injecție combustibil multimodal;

Sistem injecție combustibil secvențial multimodal;

Transmisie manuală multimodală;

Sistem control blocare cutie.
21 DOOR 25 Sistem închidere electrică
22 ACC-B 25 Brichetă, ACC
23 FR FOG 15 Proiectoare de ceață față
24 AM1 7,5 Sistem demaror;

Sistem control blocare cutie;

Sistem injecție combustibil multimodal;

Sistem injecție combustibil secvențial multimodal.

Cutia de siguranțe în bord (tip B)

Cutia de siguranțe în bord (tip B)

Toyota Corolla – siguranțe – bord – tip B
Nr Amp [A] Descriere
1 POWER 30 Geamuri electrice
2 DEF 40 Dezgheț lunetă spate,;

MIR HTR.
3 PWR SEAT 30 Circuit absent

Toyota Corolla (2013-2018) – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015, 2016, 2017, 2018.

Siguranță brichetă (priză de alimentare) în Toyota Corolla (2013-2018) este siguranța 17 în cutia de siguranțe pe bord în partea pasagerului.

Partea pasagerului

LHD

LHD
Toyota Corolla – schema cutiei de siguranțe – pasager (stânga – LHD) – poziție

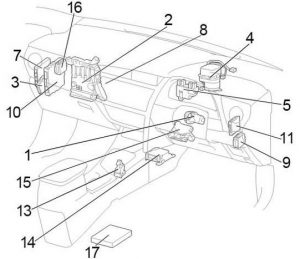

RHD

RHD

Toyota Corolla – schema cutiei de siguranțe – pasager (dreapta – RHD) – poziție
  1. Acționator blocare volan
  2. Cutia de siguranțe / unitate principală ECU
  3. ECU rotativ faruri
  4. Calculator asistență volan
  5. Bloc relee
  6. LHD: calculator cruise control
  7. Modul control transmisie
  8. Calculator cu gateway rețea
  9. Releu ștergătoare parbriz
  10. Motor Stop și Start ECU
  11. ECU avertizare joc
  12. LHD (Corolla): transmițător-receptor telefonic
  13. Unitate control blocare transmisie
  14. Senzor airbag
  15. Amplificator climatizare
  16. RHD: Releu control uși cu blocare dublă
  17. Hatchback, Wagon: Amplificator componentă stereo

Cutia de siguranțe a părții pasagerului

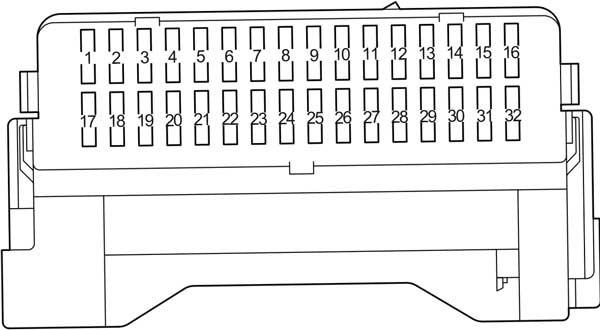

Bord

Bord

Toyota Corolla – schema cutiei de siguranțe – partea pasagerului – bord
Nr
 Siguranță
 Amperaj [A]
 Descriere
1 P / OUTLET 15 Priză de alimentare
2 OBD 7.5 Sistem de diagnosticare la bord
3 STOP 7.5 Lumină de stop;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Lumină de stop montată sus;

Sistem antiblocare roți (ABS);

VSC;

Sistem de control al blocării transmisiei.
4 FOG RR 7.5 Proiector de ceață spate;

Semnalizatoare și contoare.
5 D/L NO.3 20 Sistem închidere electrică
6 S/ROOF 20 Trapă panoramică
7 FOG FR 7.5 Proiectoare de ceață față;

Semnalizatoare și contoare.
8 AM1 5 “IG1 RLY”, “ACC RLY”
9 D/L NO.2 10 Sistem închidere uși spate
10 DOOR NO. 2 20 Geamuri electrice
11 DOOR R/R 20 Geamuri electrice
12 DOOR R/L 20 Geamuri electrice
13 WASHER 15 Spălător parbriz
14 WIPER NO.2 25 Ștergător parbriz față și spălător

(cu sistem de ștergător automat);

Încărcare;

Sursă de alimentare (exceptând 1WW).
15 WIPER RR 15 Ștergător spate
16 WIPER NO. 1 25 Ștergător parbriz
17 CIG 15 Brichetă
18 ACC 7.5 Oglinzi retrovizoare exterioare;

Unitate principală ECU;

Ceas;

Sistem audio.
19 SFT LOCK-ACC 5 Sistem de control al blocării transmisiei
20 TAIL 10 Lumini de poziție față și spate;

Iluminare număr de înmatriculare;

Proiectoare de ceață față.
21 PANEL 7.5 Iluminare comutator;

Iluminare bord;

Iluminare compartiment portbagaj;

Unitate principală ECU.
22 WIPER-S 5 Sistem de încărcare
23 ECU-IG NO.1 7.5 Ventilator electric răcire;

AFS;

Sistem de încărcare;

Sistem antiblocare roți (ABS);

VSC.
24 ECU-IG NO.2 7.5 Lumini spate;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Sistem AFS.
25 ECU-IG NO.3 7.5 Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Oglindă retrovizoare interioară;

Trapă panoramică a plafonului;

Sistem de control al blocării transmisiei;

Spălător faruri;

AFS.
26 HTR-IG 7.5 Climatizare;

Dezumidificator lunetă spate.
27 ECU-IG NO.4 7.5 Controler principal caroserie;

Lumină de avertizare centură de siguranță partea pasagerului;

Oglinzi retrovizoare interioare.
28 ECU-IG NO.5 5 Asistență electrică la direcție
29 IGN 7.5 Sistem inteligent de acces și pornire;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Sistem blocare volan.
30 S / HTR 15 Încălzitoare scaune
31 METER 5 Contor turație și contoare
32 A/BAG 7.5 Sistem airbag SRS

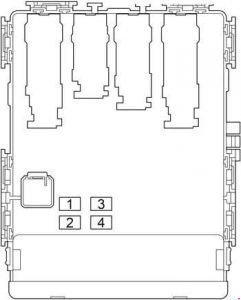

Compartiment portbagaj

Compartiment portbagaj

Toyota Corolla – schema cutia de siguranțe – zona pasageri – compartiment portbagaj
Nr
 Siguranță
 Amperaj [A]
 Descriere
1 P / SEAT 30 Scaune electrice
2 – – –
3 – – –
4 DOOR NO.1 30 Geamuri electrice

Cutia de relee a zonei pasagerului

Cutia de relee a zonei pasagerului

Toyota Corolla – schema cutiei de siguranțe – cutia de relee a zonei pasagerului
Nr
 Releu
R1 Lumină de ceață față (FR FOG)
R2 Claxon (S-HORN)
R3 –
R4 Priză de alimentare (PWR OUTLET)
R5 Iluminare interioară (DOME CUT)

Sedan

Sedan

Toyota Corolla – schema cutiei de siguranțe – poziție – sedan

Hatchback

Hatchback

Toyota Corolla – schema cutiei de siguranțe – poziție – hatchback

Wagon

Wagon

Toyota Corolla – schema cutiei de siguranțe – poziție – wagon
  1. Senzor de siguranță pre-coliziune
  2. Receptor monitorizare presiune pneuri
  3. ECU control pompă combustibil
  4. Modul recepție control uși
  5. Grup transmisie trapă glisantă

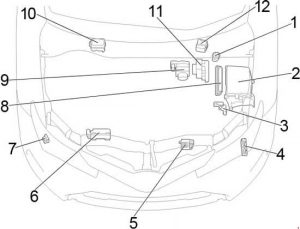

Compartiment motor

Compartiment motor

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – poziție
  1. Releu bujie aprindere
  2. Cutia de siguranțe
  3. Controler generator ECU
  4. Controler bujii aprindere
  5. ECU ventilator răcire
  6. Controler injector
  7. Releu control spălător faruri
  8. ECM
  9. ECU control tracțiune (transmisie manuală multimodală)
  10. Cutia de relee (LHD)
  11. ECU control tracțiune (exceptând transmisie manuală multimodală)
  12. Cutia de relee (RHD)

Cutia de siguranțe a compartimentului motor (exceptând diesel 1,6 l – 1 W)

Cutia de siguranțe a compartimentului motor (exceptând diesel 1,6 l – 1 W)

Toyota Corolla – schema cutiei de siguranțe – compartiment motor

A

Sedan

Sedan

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – A (sedan)

Hatchback, Wagon (exceptând 1ND-TV)

Sedan - 2

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – A (hatchback, sedan)

Hatchback, Wagon (1ND-TV)

Sedan - 3

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – A (hatchback, sedan)

B

Transmisie manuală multimodală Hatchback, Wagon (8NR-FTS)

B

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – B (hatchback, sedan)

Hatchback, Wagon (1AD-FTV) Sedan

B - 2

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – B (hatchback, sedan, wagon)

Hatchback, Wagon (1ND-TV)

B - 3

Toyota Corolla – schema cutiei de siguranțe – compartiment motor – B (hatchback, wagon)
Nr
 Siguranță
 Amperaj [A]
 Descriere
1 ECU-B NO.2 10 Climatizare;

Geamuri electrice;

Sistem inteligent de acces și pornire;

Oglinzi retrovizoare exterioare;

Semnalizatoare și contoare.
2 ECU-B NO.3 5 Asistență electrică la direcție
3 AM2 7.5 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de pornire;

Siguranță “IG2”.
4 D / C CUT 30 Siguranțe “DOME”, “ECU-B NO.1”, “RADIO”
5 HORN 10 Claxon
6 EFI-MAIN 20 1NR-FE:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Siguranțe “EFI nr 1”, “EFI nr 2”;

Pompă combustibil.
25 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Siguranțe “EFI nr 1”, “EFI nr 2”;

Pompă combustibil.
30 Diesel:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
7 ICS / ALT-S 5 Sistem de încărcare
8 ETCS 10 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Sistem electronic de control al clapetei.
EDU 20 1AD-FTV:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
9 TURN & HAZ 10 Exceptând 8NR-FTS:

Semnalizatoare și contoare;

Semnale.
ST 30 8NR-FTS:

Sistem de pornire
10 IG2 15 Contor turație și contoare;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem airbag SRS.
11 EFI-MAIN NO.2 20 1AD-FTV:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
INJ / EFI-B 15 Benzină:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
ECU-B NO.4 10 1ND-TV, (Sedan (1AD-FTV):

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
20 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
DCM / MAYDAY 7.5 1NR-FE (aprilie 2016 sau ulterior):

Sistem telematic
12 EFI-MAIN NO.2 30 Exceptând 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
DCM / MAYDAY 7.5 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE):

Sistem telematic
EFI-MAIN NO.2 10 Sedan (1ND-TV):

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
13 ST 30 Exceptând 8NR-FTS:

Sistem de pornire.
TURN & HAZ 10 8NR-FTS:

Contor turație și contoare;

Semnale.
14 H-LP MAIN 30 Hatchback, Wagon:

Siguranțe “H-LP RH-LO”, “H-LP LH-LO”,

“H-LP RH-HI”, “H-LP LH-HI”.
40 Sedan:

Siguranțe “H-LP RH-LO”, “H-LP LH-LO”,

“H-LP RH-HI”, “H-LP LH-HI”.
15 VLVMATIC 30 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
16 EPS 80 Asistență electrică la direcție
17 ECU-B NO.1 10 Telecomandă fără fir;

Unitate principală ECU;

VSC;

Sistem inteligent de acces și pornire;

Ceas.
18 DOME 7.5 Iluminare interioară;

Lumini de cortizie;

Iluminare portbagaj;

Controler ECU principal caroserie.
19 RADIO 20 Sistem audio
20 DRL 10 Lumini de zi
21 STRG HTR 15 Sedan:

Încălzire volan
22 ABS NO.2 30 Sistem antiblocare roți (ABS), VSC
23 RDI 40 Ventilator răcire electric
24 – – –
25 DEF 30 Hatchback, Wagon:

Dezumidificator lunetă spate;

Dezumidificator oglindă retrovizoare exterioară.
50 Sedan:

Dezumidificator lunetă spate;

Dezumidificator oglindă retrovizoare exterioară.
26 ABS NO.1 50 Sistem antiblocare roți (ABS), VSC
27 HTR 50 Sistem de climatizare
28 ALT 120 Benzină:

Sistem de încărcare
140 Diesel:

Sistem de încărcare
29 EFI NO.2 10 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
30 EFI NO.1 10 Exceptând 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
15 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
31 EFI NO.3 20 1ND-FTV:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
10 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
EFI NO.4 20 Sedan:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
32 MIR-HTR 10 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Dezumidificatoare oglinzi retrovizoare exterioare.
33 H-LP RH-LO 15 HID:

Far dreapta (faruri de întâlnire)
10 Halogen, LED:

Far dreapta (faruri de întâlnire)
34 H-LP LH-LO 15 HID:

Far stânga (faruri de întâlnire)
10 Halogen, LED:

Far stânga (faruri de întâlnire);

Reglare manuală a orientării farurilor.
35 H-LP RH-HI 7.5 Hatchback, Wagon:

Far dreapta (faruri de drum)
10 Sedan:

Far dreapta

36 H-LP LH-HI 7.5 Hatchback, Wagon:

Far stânga (faruri de drum);

Contor turație și contoare.
10 Sedan:

Far stânga (faruri de drum);

semnalizator și contoare
37 EFI NO.4 15 Hatchback, Wagon:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
EFI NO.3 20 Sedan:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
38 – – –
39 – – –
40 – – –
41 AMP 15 Sistem audio
42 – – –
43 EFI-MAIN NO.2 20 8NR-FTS:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
44 STRG LOCK 20 Sistem de blocare a volanului
45 AMT 50 Sedan:

Transmisie manuală multimodală
46 BBC 40 Sistem Stop & Start
AMT 50 Hatchback, Wagon:

Transmisie manuală multimodală
47 GLOW 80 Sistem de aprindere a motorului
48 PTC HTR NO.2 30 Încălzitor electric
49 PTC HTR NO.1 30 Încălzitor electric
50 H-LP CLN 30 Curățare faruri
51 ABS NO.1 30 Sedan:

Sistem antiblocare roți (ABS), VSC
ABS NO.3 30 Hatchback, Wagon:

Sistem antiblocare roți (ABS), VSC
52 CDS FAN 30 Ventilator electric răcire
53 PTC HTR NO.3 30 Încălzitor electric
54 – – –
55 S-HORN 10 Dispozitiv antifurt
56 STV HTR 25 Încălzitor electric
DEICER 20 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Dezgheț parbriz
A
57 EFI NO.5 10 1ND-TV (din mai 2015):

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
58 – – –
B
57 EFI NO.6 15 1ND-TV (din mai 2015):

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
58 EFI NO.7 15 1ND-TV (din mai 2015):

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
Releu
R1 Asistență electrică la volan (EPS)
R2 Sedan (1ND-TV (din aprilie 2016):

(ECU-MAIN NO.2)

(INJ)
R3 Demaror (ST nr 1)
R4 Lumini de zi (DRL)
R5 Claxon (HORN)
R6 Ventilator electric răcire (FAN NR 1)
R7 (ECU-MAIN)
R8 Aprindere (IG2)
R9 Dimmer (DIMMER)
R10 Hatchback, Wagon: Lumini de stop (STOP LP)
R11 Far (H-LP)
R12 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE:

Pompă combustibil (C / OPN);

1AD-FTV:

(EDU);

1ND-TV, 8NR-FTS:

(ECU MAIN NR 2).
R13 Hatchback, Wagon (1AD-FTV):

(ECU MAIN NO.2)

Hatchback, Wagon (1ND-TV):

(TSS-C HTR)

Sedan (← noiembrie 2016):

Lumini de stop (STOP LP)

Sedan (noiembrie 2016 →):

(TSS-C HTR)
A
R14 Sedan: Dezumidificator lunetă spate (DEF)
R15 Hatchback, Wagon (exceptând 1ND-TV):

(TSS-C HTR)
R16 Hatchback, Wagon (exceptând 1ND-TV):

Dezumidificator lunetă spate (DEF)
R17 Hatchback, Wagon (1ND-TV (din mai 2015)):

Dezumidificator lunetă spate (DEF)
B
R14 Transmisie manuală multimodală (AMT);

Hatchback, kombi (8NR-FTS):

Ventilator electric răcire (FAN MAIN).
R15 Hatchback, Wagon (1AD-FTV):

Ventilator electric răcire (FAN NO.2)

Sedan: –
R16 Hatchback, Wagon (1AD-FTV):

Ventilator electric răcire (FAN NO.3)

Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Dezgheț parbriz (DEICER)
R17 Hatchback, Wagon (1ND-TV (din mai 2015)): –

Cutia de siguranțe a compartimentului motor (diesel 1,6 l – 1 W)

Cutia de siguranțe a compartimentului motor (diesel 1,6 l – 1 W)

Toyota Corolla – schema cutiei de siguranțe – cutia de relee a compartimentului motor
Nr
 Siguranță
 Amperaj [A] Descriere
1 DOME 7.5 Iluminarea portbagajului;

Lumini ale ramelor în uși;

Iluminarea ușilor față;

Iluminare personală și interioară;

Iluminarea picioarelor.
2 RAD NO.1 20 Sistem audio;

Sistem de navigație;

Asistent parcare (monitor de marșarier).
3 ECU-B 10 Indicatori și contoare;

Baterie auxiliară;

Senzor de control;

Sistem de blocare dublă;

Telecomandă fără fir;

Sistem inteligent de acces și pornire.
4 DCC – –
5 ECU-B2 10 Sistem inteligent de acces și pornire;

Sistem de climatizare;

Geamuri electrice;

ECU gateway.
6 EFI MAIN NO.2 7.5 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
7 – – –
8 – – –
9 – – –
10 STRG LOCK 20 Sistem de blocare a volanului
11 – – –
12 ST 30 Sistem de pornire
13 ICS / ALT-S 5 Sistem de încărcare
14 TURN-HAZ 10 Semnalizatoare;

Lumini de avarie.
15 ECU-B NO.3 5 Asistență electrică la volan
16 AM2 NO.2 7.5 Sistem de pornire
17 – – –
18 ABS NO.1 50 Sistem antiblocare roți (ABS), VSC
19 CDS FAN 30 Ventilator electric răcire
20 RDI FAN 40 Ventilator electric răcire
21 H-LP CLN 30 Produse pentru curățarea farurilor
22 TO IP J/B 120 “ECU-IG NO.2”, “HTR-IG”, “WIPER”,

“RR WIPER”, “WASHER”, “ECU-IG NO.1”,

“ECU-IG NO.3”, “SEAT HTR” , “AM1”,

“DOOR”, “STOP”, “FR DOOR”,

“POWER”, “RR DOOR”, “RL DOOR”,

“OBD”, “ACC-B”, “RR FOG”,

“FR FOG”, “ DEF ”,“ TAIL ”,

“ SUNROOF ”,“ DRL ”.
23 – – –
24 – – –
25 – – –
26 P/I 50 Siguranțe “HORN”, “IG2”, “FUEL PMP”
27 – – –
28 FUEL HTR 50 Încălzitor combustibil
29 EFI MAIN 50 Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
30 EPS 80 Asistență electrică la volan
31 GLOW 80 Sistem de aprindere motor
32 – – –
33 IG2 15 Siguranțe “IGN”, “MIERNIK”
34 HORN 15 Claxon;

Sistem antifurt.
35 POMPĂ COMBUSTIBIL 30 Pompă combustibil
36 – – –
37 H-LP PRINCIPAL 30 Siguranțe “H-LP LH LO”, “H-LP RH LO”,

“H-LP LH HI”, “H-LP RH HI ”.
38 BBC 40 Sistem Stop & Start
39 HTR SUB NR.3 30 Încălzitor electric
40 – – –
41 HTR SUB NR.2 30 Încălzitor electric
42 HTR 50 Climatizare
43 HTR SUB NR.1 50 Încălzitor electric
44 DEF 30 Dezumidificator lunetă spate;

Dezumidificator oglindă retrovizoare exterioară.
45 STV HTR 25 Încălzitor electric
46 ABS NR.2 30 Sistem antiblocare roți (ABS), VSC
47 – – –
48 – – –
49 DRL 10 Lumini de zi
50 – – –
51 H-LP LH LO 10 Far stânga (faruri de întâlnire)
52 H-LP RH LO 10 Far dreapta (faruri de întâlnire)
53 H-LP LH HI 7.5 ← Noiembrie 2016:

Far stânga (faruri de drum)
RDI EFI 5 Noiembrie 2016 →:

Ventilator electric răcire
54 H-LP RH HI 7.5 ← Noiembrie 2016:

Far dreapta (faruri de drum)
CDS EFI 5 Noiembrie 2016 →:

Ventilator electric răcire
55 EFI NR.1 7.5 Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Sistem Stop & Start.
56 EFI NR.2 15 Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
57 MIR HTR 10 Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Dezumidificatoare oglinzi retrovizoare exterioare.
58 EFI NR.4 20 Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
59 CDS EFI 5 ← Noiembrie 2016:

Ventilator electric răcire
60 RDI EFI 5 ← Noiembrie 2016:

Ventilator electric răcire
Releu
R1 Ventilator electric răcire (VENT NR 2)
R2 Ventilator electric răcire (VENT NR 3)
R3 Asistență electrică direcție (EPS)
R4 Lumini de stop (STOP LP)
R5 Demaror (ST nr 1)
R6 Dezumidificator lunetă spate

Post correlati:

  1. Toyota Auris Hybrid Touring Sports (2013-2016) – cutia de siguranțe
  2. Toyota Avensis II (T25) (2003-2008) – baterii
  3. Toyota Celica V (1989-1993) – baterie
  4. Toyota Yaris I (1999-2005) – cutia de siguranțe
  5. Toyota Prius XW10 (1997-2003) – cutia de siguranțe
  6. Toyota Highlander XU20 (2000-2007) – cutia de siguranțe
  7. Toyota FJ Cruiser (2006-2017) – cutia de siguranțe
  8. Toyota Sienna XL10 (1998-2003) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
