Toyota Land Cruiser Prado (2011-2016) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Land Cruiser Prado (2011–2016), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Land Cruiser Prado (2011-2016) – schema siguranței
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser Prado (2011-2016) este siguranța 1 în bloc siguranțe pe bord.

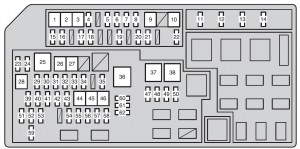

Compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | A / C RR | 40 | Instalație de climatizare spate |
| 2 | PTC HTR NO.3 | 30 | Încălzitor PTC |
| 3 | AIR SUS | 50 | Instalație de suspensie pneumatică;
AIR SUS nr. 2. |
| 4 | INV | 15 | Invertor |
| 5 | DEF | 30 | Dezumidificator lunetă spate |
| 6 | FOG RR | 7,5 | Proiectoare de ceață spate |
| 7 | DEICER | 20 | Dezgheț ștergător parbriz față |
| 8 | FUEL HTR*1 | 25 | Încălzitor combustibil |
| AIR PMP HTR * 2 | 10 | Încălzitor cu pompă aer | |
| 9 | PTC HTR NO.2 | 30 | Încălzitor PTC |
| 10 | PTC HTR NO.1 | 50 | Încălzitor PTC |
| 11 | IG2 | 20 | Injector, aprindere, contor kilometri |
| 12 | HORN | 10 | Claxon |
| 13 | EFI | 25 | ECU EFI, EDU, ECT ECU, p
Pompă combustibil; Releu încălzitor A / F; FPC, EFI nr. 2 |
| 14 | A / F * 3 | 20 | A / F SSR |
| EFI MAIN * 9 | 20 | A / F SSR, EFI nr. 2 | |
| 15 | MIR HTR | 15 | Încălzitor oglindă |
| 16 | VISCUS*1 | 10 | Încălzitor VISC |
| 17 | FOLD SEAT LH | 30 | Scaun spate pliabil (stânga) |
| 18 | FOLD SEAT RH | 30 | Scaun spate pliabil (dreapta) |
| 19 | A / C COMP | 10 | Instalație de climatizare |
| 20 | CDS FAN | 20 | Ventilator condensator |
| 21 | STOP | 10 | Releu lumină de stop de urgență;
Lumini de stop; Lumină de stop înaltă; Comutator lumină de stop; Control VSC / ABS; Remorcă; Sistem inteligent de acces și pornire; ECT ECU. |
| 22 | AIR SUS NO.2 | 7,5 | ECU AIR SUS |
| 23 | H-LP RH-HI | 15 | Faruri de întâlnire (dreapta) |
| 24 | H-LP LH-HI | 15 | Faruri de întâlnire (stânga) |
| 25 | HTR | 50 | Instalație de climatizare |
| 26 | WIP WSH RR | 30 | Ștergător și spălător lunetă spate |
| 27 | H-LP CLN | 30 | Spălător faruri |
| 28 | ST | 30 A * 3 | DEMAROR |
| 40 A * 4 | |||
| 29 | H-LP HI | 25 | Releu DIM;
Faruri. |
| 30 | ALT-S | 7,5 | ALT |
| 31 | TURN & HAZ | 15 | Semnalizator față;
Semnalizator spate; Semnalizator lateral; Semnalizator contor kilometraj; Lumină remorcă. |
| 32 | D / L NR 1 | 25 | Motor încuietoare portieră;
Deschidere hayon sticlă. |
| 33 | ETCS * 3 | 10 | ECU EFI |
| EDU * 9 | 20 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
|
| 34 | FUEL PMP*5 | 15 | Pompă combustibil |
| 35 | TOWING | 30 | Remorcă |
| 36 | ALT | 140 A * 6 | Climatizare;
SUSP AER; Spălător faruri; Încălzitor PTC; Remorcă; Scaun pliabil; STOP; Dezumidificator lunetă spate; ÎNCĂLZITOR OGLINDĂ, VENTILATOR CDS, PROIECTOARE CEAȚĂ SPATE, DEGIVRANT, MG-CLT, J / B, INV, ȘTERGĂTOR SPATE, SPĂLĂTOR SPATE. |
| 120 A * 3,7 | |||
| 37 | P / IB | 80 | Injector;
Aprindere; Contor kilometraj; EFI; Încălzitor sistem climatizare; Claxon. |
| 38 | GLOW*4 | 80 | Bujiu aprindere |
| 39 | RAD NO.1 | 15 | Sistem audio;
Sistem navigație; Sistem divertisment pentru scaune spate. |
| 40 | AM2 | 7,5 | Sistem pornire |
| 41 | RAD NO.2 | 10 | Sistem navigație |
| 42 | MAYDAY * 8 | 7,5 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 43 | AMP | 30 | Sistem audio |
| 44 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS), VSC |
| 45 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS), VSC |
| 46 | AIR PMP * 3 | 50 | Pompă aer |
| 47 | SECURITY | 10 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 48 | SMART | 7,5 | Sistem inteligent de acces și pornire |
| 49 | STRG LOCK | 20 | Sistem blocare volan |
| 50 | TOWING BRK | 30 | Remorcă |
| 51 | WIP RR | 15 | Ștergător lunetă spate |
| 52 | DOME | 10 | Iluminare interior;
Iluminare personală; Iluminare de curtoazie; Iluminare uși; Iluminare spațiu picioare; Iluminare picioare exterioare; Modul ventilație. |
| 53 | ECU-B | 10 | ECU CAROSERIE;
Contor kilometraj; Încălzire; Senzor direcție; Telecomandă; Memorie poziție scaun; Control înclinare și telescopic; Afișaj multifuncțional; Sistem inteligent de acces și pornire; Scaun pliabil; Frigider; Controler DSS # 2; Comutator control; Comutator modul D; Modul ventilație. |
| 54 | H-LP RH-LO | 15 | Faruri de întâlnire (dreapta);
Sistem nivelare faruri. |
| 55 | H-LP LH-LO | 15 | Faruri de întâlnire (stânga) |
| 56 | INJ | 10 | Bobină;
Injector; Aprindere; ECT ECU; Filtru zgomot. |
| 57 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV,
AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E / G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY |
| 58 | WIP FR NO.2 | 7,5 | Controler DSS # 1 |
| 59 | WSH RR | 15 | Spălător lunetă spate |
| 60 | SPARE | – | Siguranță de rezervă |
| 61 | SPARE | – | Siguranță de rezervă |
| 62 | SPARE | – | Siguranță de rezervă |
| * Doar modele 1: 1KD -FTV * Doar modele 2: 1GR-FE * 3: Vehicule cu motor pe benzină * 4: Vehicule cu motor diesel * 5: Doar modele 1KD-FTV cu rezervor combustibil suplimentar * 6: Modele 1KD-FTV cu vehicul cu conducere pe partea șoferului * 7: Modele 1KD-FTV cu vehicul cu conducere pe partea pasagerului * 8: Modele 1GR-FE cu vehicul cu conducere pe partea pasagerului* 9: Modele 1KD-FTV(KDJ150R-GKFEYW, KDJ150R-GKAEYW, KDJ150L-GKFEYW, KDJ150L- Modele GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ155L-GJFEYW și KDJ155L-GJAEYW * 10 cu excepția Rusiei, Ucrainei, Serbiei, Muntenegrului, Macedoniei și Croației) * 10: Codul modelului este indicat pe eticheta producătorului). |
|||

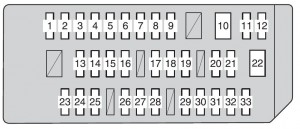

Sub bord
| Siguranță | Amp [A] | Descriere | |
| 1 | P / OUTLET | 15 | Priză de alimentare |
| 2 | ACC | 7,5 | Motor oglindă retrovizoare exterioară;
ECU BODY; Instalație climatizare; Instalație audio; Sistem navigație; Sistem asistență parcare; Comutator secvențial; Releu de rezervă; ECU DSS # 2; Indicator AT; ECU EFI; ECU blocare cutie. |
| 3 | BKUP LP | 10 | Lumini de rezervă;
Instalație audio; Display multifuncțional; ECU DSS # 2; Senzor asistență parcare. |
| 4 | TOWING BKLP | 10 | Remorcă |
| 5 | AVS | 20 | Instalație suspensie pneumatică |
| 6 | KDSS | 10 | ECU KDSS |
| 7 | 4WD | 20 | Instalație 4WD;
Bloc diferențial spate. |
| 8 | P / SEAT FL | 30 | Scaun față (stânga) |
| 9 | D/L NO.2 | 25 | Motor încuietoare ușă;
Deschidere hayon sticlă; ECU BODY |
| 10 | PSB | 30 | ECU PSB |
| 11 | TI & TE | 15 | Control înclinat și telescopic |
| 12 | FOG FR | 15 | Proiectoare de ceață față |
| 13 | OBD | 7,5 | DLC 3 |
| 14 | A / C | 7,5 | Instalație climatizare |
| 15 | AM1 | 7,5 | Sistem aprindere |
| 16 | DOOR RL | 25 | Geam electric spate (stânga) |
| 17 | ECU-IG NO.1 | 10 | ECU bloc siguranțe cutie schimbător;
Controler VSC; Senzor de direcție; Senzor de înclinare direcțională; Comutator secvențial; Controler ștergător automat; Releu de rezervă; Încălzire oglindă retrovizoare exterioară; Control înclinat-telescopic; Controler PSB; ECU DSS # 1; Senzor radar față; ECU servodirecție; ECU AFS. |
| 18 | IG1 | 7,5 | Semnalizator față;
Semnalizator spate; Semnalizator lateral; Semnalizator contor kilometraj; Lumină remorcă; ALT; VSC; Comutator C / C. |
| 19 | ECU-IG NO.2 | 10 | Dezumidificator lunetă spate;
Comutator încălzire scaun; Releu invertor; Instalație climatizare; ECU oglindă; ECU BODY; Comutator încălzire electrică; Sistem navigație; ECU DSS # 2; ECU trapă; Comutator contor kilometraj; Senzor asistență parcare; Contor kilometraj accesorii; Controler scaun pliabil; O / H IG; Dezgheț; ECU AFS; Modul D; Senzor ploaie; Suspensie pneumatică; P / SEAT IND. |
| 20 | S / HTR FR | 20 | Încălzitor scaun |
| 21 | P / SEAT FR | 30 | Scaun față (dreapta) |
| 22 | DOOR P | 30 | Geam față (partea pasagerului) |
| 23 | DOOR | 10 | Alimentare geam |
| 24 | DOOR D | 25 | Geam față (partea șoferului) |
| 25 | DOOR RR | 25 | Geam electric spate (dreapta) |
| 26 | S/ROOF | 25 | Trapă |
| 27 | WIP | 30 | WIP |
| 28 | WASHER | 30 | Ștergător și spălător parbriz față;
Ștergător și spălător lunetă spate. |
| 29 | COOLING | 10 | Răcire compartiment portbagaj |
| 30 | IGN | 10 | ECU EFI, C / OPN RLY, ECU VSC,
ECU airbag; Sistem inteligent de acces și aprindere; ECU blocare volan; ECU gateway CAN. |
| 31 | GAUGE | 7,5 | Contor kilometraj |
| 32 | PANEL | 7,5 | Iluminare comutator;
Iluminare compartiment portbagaj; Sistem navigație; Instalație audio; Instalație climatizare; Comutator oglindă retrovizoare exterioară; Comutator scaun pliabil; Afișaj informativ; P / SEAT IND, SHIFT, COOL BOX. |
| 33 | TAIL | 10 | Lumini de poziție față și spate;
Lumini plăcuță înmatriculare; ECU EFI; Proiectoare spate ceață; Remorcă; Proiectoare față ceață. |
