Toyota Verso (2009-2011) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Verso (2009–2011), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (schema siguranțelor).
Toyota Verso (2009-2011) – schema cutiei de siguranțe
Anul producției: 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Toyota Verso (2009-2011) este siguranța 2 și 7 în cutia de siguranțe de pe bord (tip A).

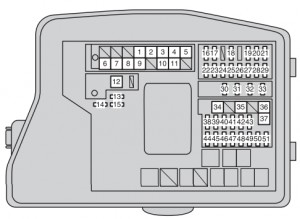

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere | |
| 1 | H-LP CLN | 30 | Produs pentru curățarea farurilor |
| 2 | RDI FAN | 40 | Ventilator electric răcire |
| 3 | CDS FAN | 30 | Ventilator electric răcire * 1 |
| 4 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS), VSC + |
| 5 | HTR | 50 | Sistem climatizare |
| 6 | ALT | 120 * 2 | Sistem de încărcare, RDI FAN, CDS FAN,
H-LP CLN, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG, DEF, TAIL, PANEL. |
| 140 * 1 | |||
| 7 | EPS | 80 | Servodirecție electrică |
| 8 | GLOW*1 | 80 | Sistem de preîncălzire motor |
| 9 | P-SYSTEM * 2 | 30 | Sistem VALVEMATIC |
| 10 | P/I | 50 | EFI MAIN, CLACSON, IG2, EDU |
| 11 | H-LP MAIN | 50 | H-LP LH LO, H-LP RH LO,
H-LP LH HI, H-LP RH HI. |
| 12 | E-PKB | 30 | Gol circuit |
| 13 | SPARE | 10 | Siguranță de rezervă |
| 14 | SPARE | 30 | Siguranță de rezervă |
| 15 | SPARE | 20 | Siguranță de rezervă |
| 16 | AMP | 30 | Gol circuit |
| 17 | DOOR NO.2 | 25 | Unitate principală ECU |
| 18 | ECU-B2 | 10 | Sistem inteligent de acces și aprindere;
Sistem climatizare; Geamuri electrice. |
| 19 | ECU-B | 10 | Contor kilometraj și contoare;
ECU caroserie principală; Senzor de direcție; Sistem închidere dublă; Telecomandă; Sistem inteligent de acces și aprindere. |
| 20 | RAD NO.1 | 15 | Sistem audio |
| 21 | DOME | 10 | Iluminare portbagaj;
Lumini în oglindă; Lumina butonului de aprindere; Iluminare plafon uși față; Iluminare personală, interior; Iluminare personală; Iluminare picioare. |
| 22 | AM2 NO.2 | 7,5 | Sistem aprindere |
| 23 | ALT-S | 7,5 | Gol circuit |
| 24 | TURN-HAZ | 10 | Semnalizatoare;
Lumini de avarie. |
| 25 | ETCS * 2 | 10 | Sistem electronic control clapetă |
| 26 | AM2 | 30 | Sistem aprindere |
| 27 | A / F * 1 | 20 | Sistem evacuare |
| 28 | STRG LOCK | 20 | Sistem de blocare a volanului |
| 29 | IGT / INJ * 2 | 15 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Sistem de aprindere |
| 30 | EDU * 1 | 20 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 31 | EFI MAIN | 20 * 2 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Cutie automată * 3; EFI nr. 1, EFI nr. 2, EFI nr. 3 * 3. |
| 30 * 1 | |||
| 32 | HORN | 15 | Claxon |
| 33 | IG2 | 15 | IGN, METER |
| 34 | HTR SUB NO.1 | 30 | Sistem climatizare |
| 35 | HTR SUB NO.2 | 30 | Sistem climatizare |
| 36 | HTR SUB NO.3 | 30 | Sistem climatizare |
| 37 | FOTEL PWR LH | 30 | Lipsă circuit |
| 38 | PWR OUTLET | 15 | Priză alimentare |
| 39 | PSB | 30 | Lipsă circuit |
| 40 | FUEL OPN | 10 | Lipsă circuit |
| 41 | FR DEICER | 20 | Lipsă circuit |
| 42 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS);
VSC +. |
| 43 | STV HTR * 1 | 25 | Încălzitor electric |
| 44 | EFI NO.3 * 3 | 7,5 | Cutie automată |
| 45 | IG2 nr 2 | 7,5 | Sistem de pornire |
| 46 | EFI NO.2 | 10 | Sistem de admisie;
Senzor de flux aer; Sistem evacuare. |
| 47 | EFI NO.1 | 10 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Senzor de flux aer; Sistem evacuare * 1. |
| 48 | H-LP RH HI | 10 | Far dreapta (far de drum) |
| 49 | H-LP LH HI | 10 | Far stânga (far de drum) |
| 50 | H-LP RH LO | 15 * 4 | Proiectoare de ceață xenon dreapta (faruri de întâlnire) |
| 10 * 5 | Far dreapta (faruri de întâlnire) | ||
| 51 | H-LP LH LO | 15 * 4 | Proiectoare de ceață xenon stânga (faruri de întâlnire) |
| 10 * 5 | Far stânga (faruri de întâlnire) |
* 1: Vehicule cu motor diesel
* 2: Vehicule cu motor pe benzină
* 3: Vehicule cu motor diesel și cutie automată
* 4: Vehicule cu faruri xenon
* 5: Vehicule cu faruri halogen

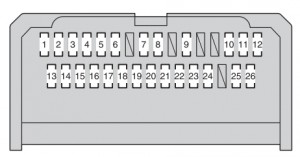

Cutia de siguranțe sub bord (tip A)
| Nr | Amp [A] | Descriere | |
| 1 | TAIL | 10 | Lumini de poziție față;
Lumini spate; Iluminare plăcuță; Lumină marșarier; Proiectoare de ceață față; Reglare manuală a orientării farurilor; Lumini bord. |
| 2 | PANEL | 7,5 | Comutator climatizare;
Sistem audio; Iluminare manetă cutie Multidrive sau cutie automată; Iluminare suplimentară cutia de siguranțe; Sistem manual de activare și dezactivare a sistem airbag; Lumini de avarie; Brichetă; Comutator spălător faruri; Buton reglare faruri; Comutator volan; Comutator VSC OFF; Comutator încălzire scaune; Comutator „SPORT”; Controler senzor asistență parcare Toyota; Comutator senzor asistență parcare Toyota. |
| 3 | ECU-IG NO.3 | 10 | Trapă panoramică;
Oglindă retrovizoare interioară cu funcție anti-orbire automată; Sistem inteligent de acces și aprindere; Sistem audio. |
| 4 | FR DOOR | 20 | Geamuri electrice (partea pasagerului) |
| 5 | RL DOOR | 20 | Geamuri electrice (scaun spate stânga) |
| 6 | RR DOOR | 20 | Geamuri electrice (scaun spate dreapta) |
| 7 | CIG | 15 | Brichetă |
| 8 | ACC | 7,5 | Sistem de blocare a cutiei;
Sistem audio; Unitate principală ECU; Priză de alimentare. |
| 9 | MIR HTR | 10 | Dezumidificatoare oglindă retrovizoare exterioară |
| 10 | RR FOG | 7,5 | Lumină ceață spate |
| 11 | IGN | 7,5 | Sistem de blocare a volanului;
Sistem airbag SRS; Sistem injecție multipunct; Sistem injecție multipunct secvențial; Cutie automată * 1; Sistem de pornire. |
| 12 | METER | 7,5 | Contor kilometraj și contoare |
| 13 | SEAT HTR*2 | 15 | Încălzitoare pentru scaune |
| 14 | HTR-IG | 10 | Sistem de climatizare |
| 15 | WIPER | 25 | Ștergător/Ștergătoare parbriz;
Ștergătoare cu senzor de ploaie |
| 16 | RR WIPER | 15 | Ștergător lunetă spate |
| 17 | WASHER | 15 | Spălător parbriz;
Spălător lunetă spate. |
| 18 | ECU-IG NO.1 | 10 | Modul control caroserie principal;
Ventilatoare electrice răcire; Sistem blocare cutie automată; Sistem antiblocare roți (ABS); Senzor de direcție; VSC +; Curățare faruri; Comutator SEQUENTIAL; Sistem automat de nivelare faruri; Servodirecție electrică. |
| 19 | ECU-IG NO.2 | 10 | Lumini de avarie;
Sistem de încărcare; Lumini de avarie; Dezumidificator lunetă spate; Lumină de avertizare pentru centura de siguranță partea pasagerului; Indicator “AIRBAG PASAGER”; Sistem de climatizare; Indicator senzor asistență parcare Toyota; Comutator senzor asistență parcare Toyota. |
| 20 | OBD | 7,5 | Sistem diagnosticare bord |
| 21 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); VSC +; Sistem blocare cutie automată; Sistem aprindere. |
| 22 | SUNROOF | 20 | Trapă panoramică |
| 23 | DOOR | 25 | Sistem închidere electrică |
| 24 | ACC-B | 25 | Brichetă, ACC |
| 25 | FR FOG | 15 | Proiectoare de ceață față |
| 26 | AM1 | 7,5 | Sistem aprindere, ACC, Brichetă,
Modul control n. 2, HTR-IG, WIPER, RR WIPER, WASHER, Modul control n. 1, Modul control n. 3. |
* 1: Vehicule cu motor diesel și cutie automată
* 2: Vehicule cu încălzire scaune

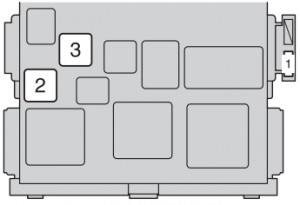

Cutia de siguranțe sub bord (tip B)
| Nr | Amp [A] | Descriere | |
| 1 | WIPER NO.2 | 7,5 | Sistem de încărcare;
ECU al sistemului de asistență pentru șofer. |
| 2 | DEF | 30 | Dezumidificator lunetă spate;
MIR HTR. |
| 3 | POWER | 30 | Geamuri electrice
(partea șoferului). |
