Toyota RAV4 XA40 și CA40 (2013-2019) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota RAV4 XA40 și CA40 (2013–2019), informații despre poziția panourilor de siguranțe în interiorul mașinii și alocarea fiecărei siguranțe (dispunerea siguranțelor).

Toyota RAV4 XA40 și CA40 (2013-2019) – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Toyota RAV4 XA40 și CA40 este siguranța 8 în cutia de siguranțe de sub bord.

Siguranțele brichetă (prize de alimentare) în Toyota RAV4 sunt siguranțele 9 și 18 în cutia de siguranțe a bordului.

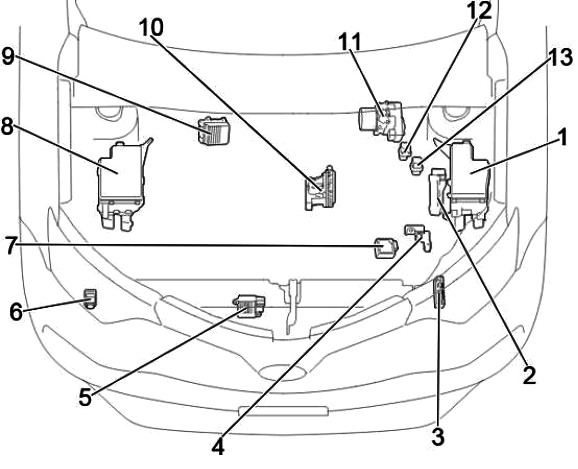

Compartiment motor

Poziție

Poziție

Descriere

  1. Cutia de siguranțe și relee
  2. Unitate de control motor
  3. Unitate de control a bujiilor de aprindere
  4. Unitate de control a generatorului
  5. Din octombrie 2015: Unitate de control a ventilatorului
  6. Releu al ștergătoarelor farurilor
  7. Unitate de control a transmisiei
  8. Cutia de relee
  9. Unitate de control a injectorilor
  10. Controler fără etape pentru supapa de ridicare
  11. Actuator frână
  12. Releu al bujiei de aprindere
  13. Din octombrie 2015: Releu al încălzitorului de combustibil

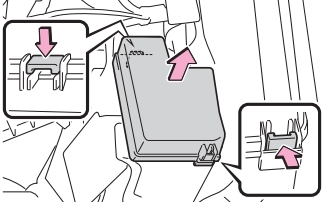

Cutia de siguranțe și relee

Se află pe partea stângă a compartimentului motor.

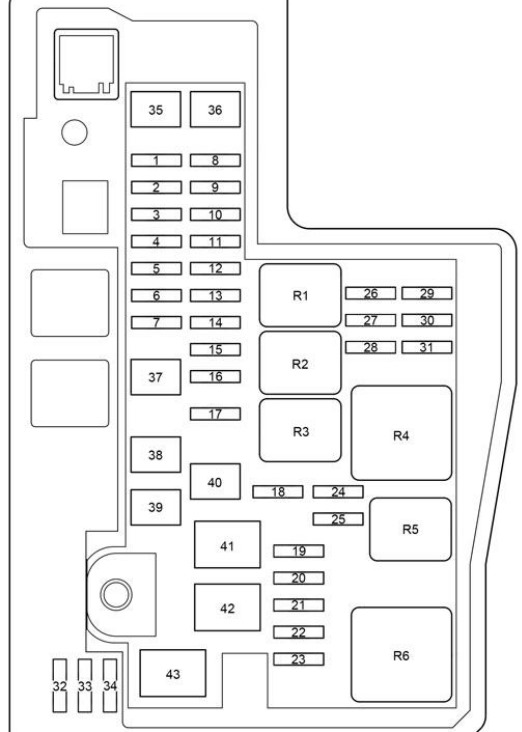

Cutia de siguranțe și relee

Tip A

Cutia de siguranțe și relee - 2

Descriere

1 20A – 2AR-FE: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Siguranțe: “EFI NO.1”, “EFI NO.2”.
25A – 3ZR-FE, 3ZR-FAE: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Siguranțe: “EFI NO.1”, “EFI NO.2”.
30A – Diesel: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Modul control transmisie;

Siguranță: “EFI NO.3”.
2 30A – Priză remorcă
3 10A – Bloc volan
4 10A – Climatizare;

Instrument de măsurare;

Sistem inteligent de acces și pornire;

Modul trapă.
5 10A – Instrument de măsurare
6 20A – 2AR-FE: Senzor debit aer;

Pompă combustibil;

Senzor de oxigen spate.
Diesel: siguranțe: “EFI NO.1”, “EFI NO.2”
15A – 3ZR-FE, 3ZR-FAE: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
7.5A– Din octombrie 2015: 2WW: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
7 20A – Până în octombrie 2015: Sistem pornire
30A – Din octombrie 2015: Ușă portbagaj;

Instrument de măsurare;

Dublu bloc;

Sistem inteligent de acces și pornire;

Proiectoare de ceață;

Ștergător și spălător parbriz;

Faruri;

Imobilizator;

Iluminare interior;

Geamuri electrice;

Lumină ceață spate;

Indicator centură de siguranță;

Airbag;

Sistem pornire;

Bloc volan;

Sistem antifurt;

Sistem monitorizare presiune pneuri;

Sistem control wireless.
8 30A – Sistem pornire
30A – Sistem pornire
9 30A – Sistem audio
30A– Din octombrie 2015: Sistem audio
10 10A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
30A – Din octombrie 2015: 2WW: Pompă combustibil
11 10A – înainte de octombrie 2015: sistem antifurt
30A – Din octombrie 2015 (fără sistem telematic): Sistem Start-Stop
7,5A – Din octombrie 2015: Sistem telematic
12 15A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Siguranțe: “METER”, “IGN”, “A/B”.
13 7,5A – Sistem pornire;

Siguranță: “IG2”.
14 7,5A – Senzor curent;

Generator.
15 10A – Semnal acustic, claxon
16 25A – Diesel: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
20A – Din octombrie 2015: 3ZR-FAE: Sistem pornire
10A – Din octombrie 2015: Sistem antifurt
17 30A – Siguranțe: “DOME”, “ECU-B NR 1”, “RADIO”
18 5A – Comutator ștergătoare parbriz;

Senzor curent;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
19 10A – 3ZR-FE: Senzor debit aer;

VSV;

ACIS VSV;

Senzor de oxigen spate;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
10A – 3ZR-FAE: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
10A – 2AR-FE: Senzor debit aer;

VSV;

ACIS VSV.
10A – 1AD-FTV: Senzor debit aer;

Supapă ulei;

EDU;

ADD FUEL VLV;

EGR;

Sistem start-stop;

Bujii aprindere.
10A – 2AD-FTV, 2AD-FHV: EDU;

ADD FUEL VLV;

EGR;

Senzor debit aer;

VNT E-VRV.
7,5A – Din octombrie 2015: 2WW:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
20 10A – 3ZR-FAE: Senzor debit aer;

VSV;

ACIS VSV;

Senzor de oxigen spate;

Sistem start-stop.
10A – 2AR-FE: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
10A – 3ZR-FE, 2AD-FTV, 2AD-FHV: Senzor de debit de aer
15A – Din octombrie 2015: 2WW: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
21 10A – Faruri de întâlnire stânga;

Indicatorul farurilor de întâlnire.
22 10A – Faruri de întâlnire dreapta
23 7,5A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Modul control transmisie.
20A – Din octombrie 2015: 2WW: Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
24 –
25 –
26 20A – Radio și sistem audio
27 10A – Controler caroserie electric;

Sistem control wireless;

Senzor poziție volan;

Închidere centralizată;

Ceas;

Portbagaj electric;

Sistem monitorizare presiune pneuri.
28 10A – Iluminare interioară;

Iluminare portbagaj;

Iluminare personală.
29 10A H-LP LH-LO – Până în octombrie 2015:

Becuri halogen:

Faruri de întâlnire;

Reglaj fascicul faruri;

Din octombrie 2015:

Faruri de întâlnire stânga;

Reglaj fascicul faruri.
15A H-LP LH-LO – înainte de octombrie 2015: HID:

Faruri de întâlnire stânga;

Control reglaj fascicul faruri.
30 10A H-LP RH-LO – Până în octombrie 2015:

Becuri halogen:

Faruri de întâlnire dreapta;

Din octombrie 2015:

Faruri de întâlnire dreapta.
15A H-LP RH-LO – înainte de octombrie 2015:

HID:

Faruri de întâlnire dreapta.
31 –
32 –
33 –
34 –
35 50A FUEL HTR – Din octombrie 2015: 2WW:

Încălzire combustibil.
36 40A BBC – Sistem start-stop
37 30A VLVMATIC –

Sistem VALVEMATIC
50A – Din octombrie 2015: 2WW:

Sistem antiblocare roți (ABS);

Cruise control;

Asistent coborâre;

Asistent pornire în rampă;

Sistem Start/Stop;

Sistem vedere panoramică;

Radar cruise control dinamic;

TRC;

VSC.
38 30A – VSC, ABS
39 50A – VSC, ABS
40 50A– Siguranțe: “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI”
41 80A – Bobine de aprindere
42 80A – Servodirecție electrică
43 120A ALT – Înainte de octombrie 2015:

Benzină:

Siguranțe: “STOP”, “S / ROOF”, “AM1”, “OBD”, “D / L NO.2”, “FOG RR”, “D / L BACK”, “P/WYLOT NR 1”, “DRZWI D”, “DRZWI P/P”, “DRZWI P/L”, “WIP RR”, “WSH”, “WSKAŹNIK”, “WIP PRZ”, “SFT LOCK- ACC “”, P /OUTLET NR 2 “”, ACC “”, PANEL “”, OGON “”, D / L NO.2 “”, EPS-IG “”, ECU-IG NR 1 “”, ECU -IG NO.2 “”, HTR-IG “”, S-HTR LH “”, S-HTR RH “”, IGN “”, A / B “”, MIERNIK “”, ECU-IG NO.3 “
140A ALT –

Înainte de octombrie 2015:

Diesel, (3ZR-FAE din aprilie 2015):

Din octombrie 2015: Excluzând 2WW:

Siguranțe: “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “FAN NO. 1 “”, S/HTR R/L “”, DEICER “”, FOG FR “”, S/HTR R/R “”, CDS FAN “”, FAN NO.2 “”, HTR “”, STV HTR ” , “HOLOWNICZY-ALT”, “HWD NR 1”, “HWD NR 2”, “H-LP CLN”, “DRL”, “PTC HTR NR 1”, “PTC HTR NR 2”, “PTC HTR NR 3”, DEF”, FILTR HAŁASU”, STOP”, S/DACH, AM1, OBD, D/L, NR 2, MGŁA, RR, D/ L TYŁ “”, P / WYLOT NR 1 “”, DRZWI D “”, DRZWI P / P “”, DRZWI P / L “”, WIP RR “”, WSH “”, WSKAŹNIK “”, WIP FR “, “SFT LOCK-ACC”, “P/OUTLET NR 2”, “ACC”, “PANEL”, “TAIL”, “D/L NO.2”, “EPS-IG”, “ECU-IG NO.1 “”, ECU-IG NO.2 “”, HTR-IG “”, S-HTR LH “”, S-HTR RH “”, IGN “”, “A / B” “MIERNIK “”, ECU-IG NO 0,3”
Releu
R1 Modul control motor
R2 Aprindere
R3 Diesel:

Modul control motor;

Benzină:

Pompă combustibil;

2WW: p

Pompă combustibil.
R4 Înainte de octombrie 2015:

Faruri;

Din octombrie 2015:

Dimmer.
R5 Modul control motor
R6 Înainte de octombrie 2015:

Dimmer
Din octombrie 2015: Excluzând 2AR-FE:

Faruri;

2AR-FE:

Faruri – Lumini de zi.

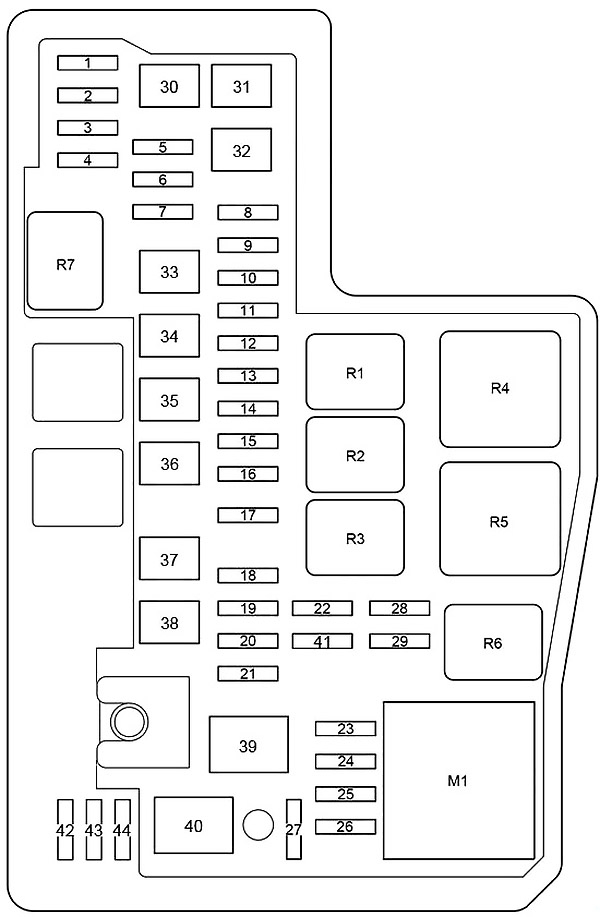

Tip B

Schema

Cutia de siguranțe și relee - 3

Descriere

1 20A – Sistem audio
2 10A – ECM controler caroserie;

Sistem control wireless;

Senzor poziție volan;

Ceas;

Portbagaj electric;

Sistem monitorizare presiune pneuri;

Memorie poziție șofer.
3 10A – Iluminare interioară;

Iluminare personală;

Iluminare portbagaj;

Iluminare individuală oglinzi.
4 –
5 20 – Zonă de odihnă încălzită pentru ștergător
6 –
7 7,5A– Lumină proiectoare de ceață;

Indicator lumină proiectoare de ceață.
8 30A – Sistem audio
9 30A– Sistem demaror
10 20A– Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Siguranțe: “EFI NO.1”, “EFI NO.2”.
11 –
12 15A – Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Siguranțe: “METER”, “IGN”, “A/B”.
13 10A – Instrument măsurare
14 7,5A – Sistem demaror;

Siguranță: “IG2”.
15 10A – Climatizare;

Instrument măsurare;

Sistem clasificare pasageri față;

Sistem inteligent acces și pornire.
16 10A – Blocare volan
17 30A – Siguranțe: “DOME”, “ECU-B NR 1”, “RADIO”
18 10A – Semnal acustic
19 10A – Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
20 20A – Senzor debit aer;

Pompă combustibil;

Senzor oxigen spate.
21 7,5A – Senzor curent
22 10A – Oglinzi încălzite;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
23 10A – Senzor debit aer;

VSV;

ACIS VSV.
24 10A – Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
25 10A – Faruri de întâlnire stânga;

Indicator faruri de întâlnire.
26 10A – Faruri de întâlnire dreapta
27 –
28 10A – Faruri de întâlnire stânga
29 10A – Faruri de întâlnire dreapta
30 30A – Ventilator răcire
31 50A – Climatizare
32 50A– Lumini de zi;

Siguranțe: “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI”.
33 30A – Încălzitor auxiliar
34 Încălzitor auxiliar
35 30A – Încălzire lunetă spate;

Siguranță: “MIR HTR”.
36 30A – VSC
37 30A – Ventilator răcire
38 50A – VSC
39 80A EPS – Servodirecție electrică
40 120A ALT – Siguranțe: “ABS NR 1”, “ABS NR 2”, “PTC HTR NR 1”, “PTC HTR NR 2”, “DEICER”, “HTR”, “RDI FAN”, “CDS FAN “”, FOG FR “”, “DEF”
41 5A – Comutator ștergătoare parbriz;

Senzor ploaie.
42 10A – Siguranță de rezervă
43 20A – Siguranță de rezervă
44 30A – Siguranță de rezervă
M1 Modul lumini de zi
Releu
R1 Modul control motor
R2 Aprindere
R3 Pompă combustibil
R4 Demaror
R5 Faruri
R6 Modul control motor
R7 Lunetă spate încălzită

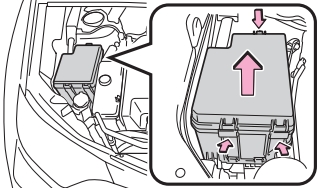

Cutia de relee

În schema este marcată cu numărul 8. Se află pe partea dreaptă a compartimentului motor.

Cutia de relee

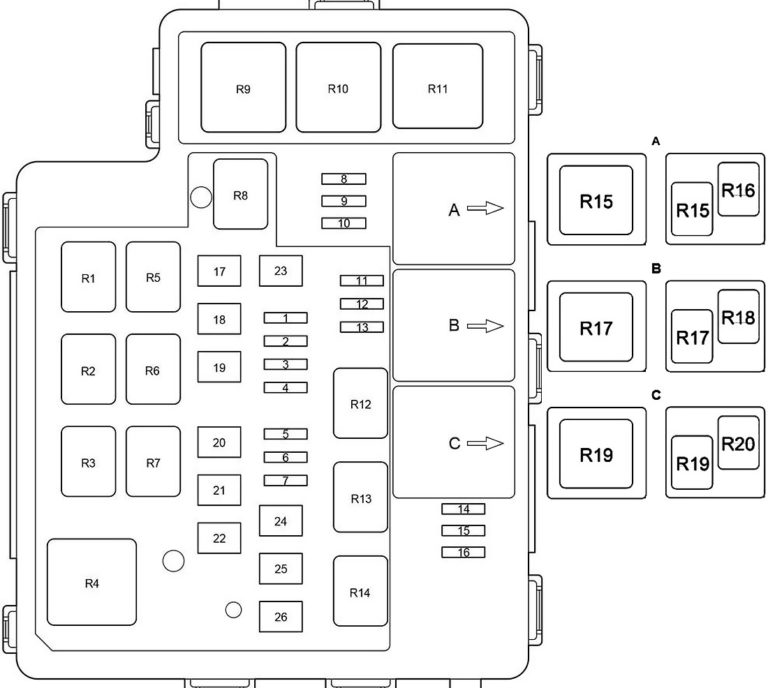

Tip A

Schema

Cutia de relee - 2

Descriere

1 5A – Lumini de zi
2 30A – Priză remorcă
3 7,5A – Lumină proiectoare de ceață;

Semnalizator lumină proiectoare de ceață.
4 10A – Filtru de zgomot
5 25A – Încălzitor auxiliar
6 10A – Din octombrie 2015:

Scaun spate încălzit
7 20A – Zonă de odihnă încălzită pentru ștergător parbriz
10A – Din octombrie 2015:

Scaun spate încălzit
8 Din octombrie 2015: Diesel:

Ventilator răcire
9 –
10 5A – Din octombrie 2015: Diesel:

Ventilator răcire
11 –
12 –
13 10A – Oglinzi încălzite;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
14 –
15 –
16 –
17 50A – 600W, 840W: Încălzitor auxiliar
30A – 330W: Încălzitor auxiliar
18 50A – 840W: Încălzitor auxiliar
30A – 330W: Încălzitor auxiliar
19 50A – 840W: Încălzitor auxiliar
30A – 330W: Încălzitor auxiliar
20 30A – Ventilator răcire
40A – Din octombrie 2015: 2WW: Ventilator răcire
50A – din octombrie 2015: remorcă + Diesel: Ventilator răcire
21 30A– Ventilator răcire
40A – Din octombrie 2015: 2WW: Ventilator răcire
50A – din octombrie 2015: remorcă + Diesel: Ventilator răcire
22 50A – Climatizare
23 30A – Încălzire lunetă spate;

Siguranță: “MIR HTR”.
24 50A – Lunetă față încălzită
25 30A – Produse pentru curățarea farurilor
26 50A – Lunetă față încălzită
Releu
R1 Ventilator răcire
R2 Far proiectoare de ceață față
R3 Semnal acustic
R4 Încălzitor
R5 Lumini de zi
R6 Ventilator răcire
R7 Ventilator răcire
R8 Lunetă spate încălzită
R9 Încălzitor auxiliar
R10 Încălzitor auxiliar
Lunetă față încălzită
R11 Încălzitor auxiliar
Lunetă față încălzită
R12 Lumină de stop
R13 Demaror
R14 Zonă de repaus încălzită pentru ștergător
Volan încălzit
Zonă de repaus încălzită pentru lamele;

Volan încălzit.
A
R15 Din octombrie 2015: Remorcă + Diesel:

Ventilator răcire,

Scaun spate încălzit
R16 Din octombrie 2015: Scaun spate încălzit
b
R17 Din octombrie 2015: remorcă + Diesel:

Ventilator răcire;

Duze încălzite pentru spălarea geamului.
R18 Demaror
C
R19 330W: Încălzitor auxiliar
600W: Încălzitor auxiliar
R20 Încălzitor auxiliar

Tip B

Schema

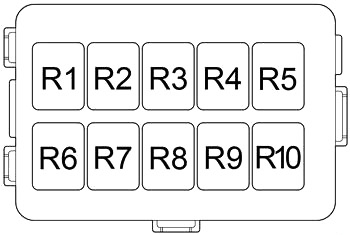

Cutia de relee - 3

Destinație

R1 Proiectoare de ceață față
R2 Ambreiaj compresor aer condiționat
R3 Încălzitor PTC
R4 –
R5 Claxon
R6 Ventilator răcire electric
R7 Încălzitor PTC
R8 Ventilator răcire electric
R9 Demaror
R10 Ventilator răcire electric

Compartiment pasageri

Poziție

Schema unităților de control electronice

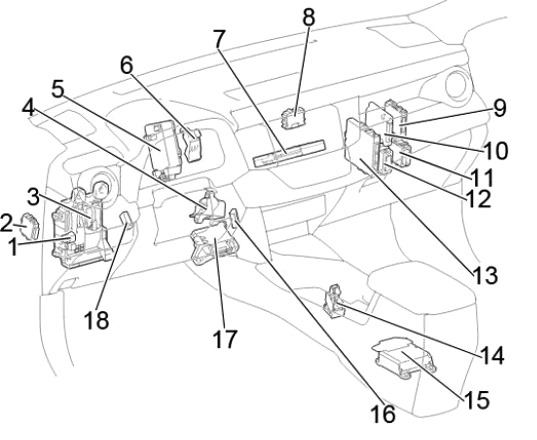

LHD (volan pe partea stângă)

Poziție

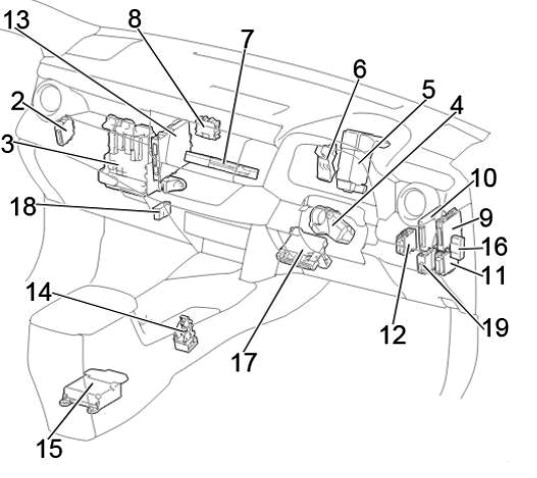

RHD (volan pe partea dreaptă)

Poziție - 2

Descriere

  1. LHD: Releu iluminare interioară (DOME CUT)
  2. Unitate de control unghi faruri
  3. Cutia de siguranțe / ECM caroserie
  4. Actuator blocare volan
  5. Unitate de control servodirecție
  6. Cutie relee
  7. Unitate de control navigație
  8. Unitate de control tracțiune integrală
  9. Unitate de control Parktronic (avertizare distanță)
  10. Unitate de control sisteme asistență șofer
  11. Blocare ușă rețea
  12. Releu ștergătoare parbriz
  13. Unitate de control sistem Start-Stop
  14. Unitate de control selector cutie de viteze
  15. Unitate de control airbag
  16. Conector distribuție
  17. Amplificator climatizare
  18. Conector distribuție
  19. RHD: Releu încuietoare dublă uși

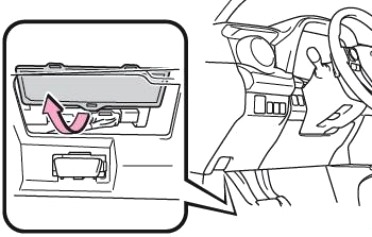

Cutia de siguranțe

Se află sub bord. În schemă acest câmp este indicat cu numărul 3.

Cutia de siguranțe

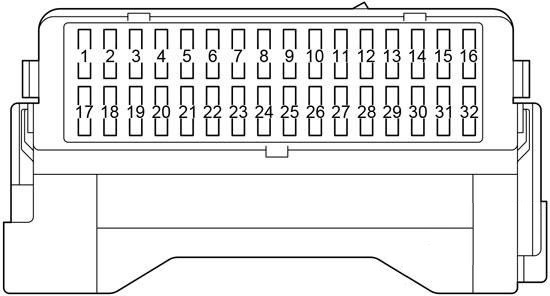

Cutia de siguranțe - 2

Descriere

1 –
2 7,5A – lumină de stop
3 10A – Trapă, acoperiș panoramic
4 5A – Siguranțe: “IG1 NO.1”, “IG1 NO.2”, “IG1 NO.3”, “ACC”
5 7,5A – conector diagnostic
6 20A – Înainte de octombrie 2015:

Închidere centralizată;

ECU controler caroserie.
7 7,5A – Lumină proiectoare de ceață spate
8 10A  – Închidere centralizată (portbagaj spate)
9 15A – Priză (Brichetă)
10 20A – Ridicător geam partea șoferului
11 20A – Geam electric scaun spate dreapta
12 20A – Geam electric scaun spate stânga
13 15A – Ștergător spate
14 15A – Spălător parbriz față, spălător parbriz spate
15 7,5A – Lumini mers înapoi;

Oglindă retrovizoare cu auto-întunecare;

Monitor unghi mort.
16 25A– Ștergător față
17 5A – Blocare a manetei cutiei de viteze
18 15A – Priză
19 7,5A – Prize, sistem audio, oglinzi electrice, modul control caroserie, ceas, senzor de curent
20 7,5A – Comutator VSC OFF;

Instrument de măsurare;

Comutator BSM;

Comutator tracțiune integrală;

Comutator încălzire zona de repaus a ștergătoarelor;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Sisteme asistență parcare;

Comutatoare încălzire scaune, prize;

Comutator hayon spate;

Unitate control climatizare;

Comutator încălzire lunetă spate;

Sistem audio;

Buton pe volan;

Iluminare suport pahare.
21 10A – Lumină laterală;

Iluminare plăcuță înmatriculare;

Lumină proiectoare de ceață.
22 20A – Din octombrie 2015:

Închidere centralizată;

ECU caroserie.
23 5A – Servodirecție
24 10A – Tracțiune integrală (control dinamic al cuplului);

Senzor poziție volan;

Instrument de măsurare;

Selectoare cutie de viteze.
25 5A – ECU caroserie;

Sistem control wireless;

Blocare selector cutie de viteze;

Sistem inteligent acces și pornire;

Trapă;

Sistem audio;

Actuator hayon spate;

Sistem monitorizare presiune pneuri;

Sistem monitorizare unghi mort (monitor unghi mort);

Menținere bandă, asistență (LDA).
26 7,5A – Climatizare;

Încălzire lunetă spate.
27 10A – Scaun stânga încălzit
28 10A – Scaun dreapta încălzit
29 7,5A– Pompă combustibil, sistem injecție multipunct;

Sistem injecție multipunct secvențial;

Lumini de stop;

Blocare volan.
30 7.5A – Airbag;

Sistem clasificare pasageri față.
31 5A – Instrument de măsurare
32 7,5A  – Generator;

ABS/VSC;

Încălzire zona ștergătoarelor rămase;

Lumini de stop.

Siguranțe suplimentare sunt incluse pe partea opusă a dispozitivului.

Schema

Cutia de siguranțe - 3

Descriere

  1. 30A P / SEAT F / L – Scaun electric stânga
  2. 30A PBD – hayon spate electric
  3. 30A P / SEAT F / R – Scaun electric dreapta
  4. 30A P / W-MAIN – Geamuri electrice față, unitate de control geamuri electrice.

Cutia de relee

Cutia de relee

Funcții

R1 LHD : Sistem antifurt (S-HORN);
RHD : Iluminare interioară (DOME CUT).
R2 Lumină proiectoare de ceață spate (FOG RR)

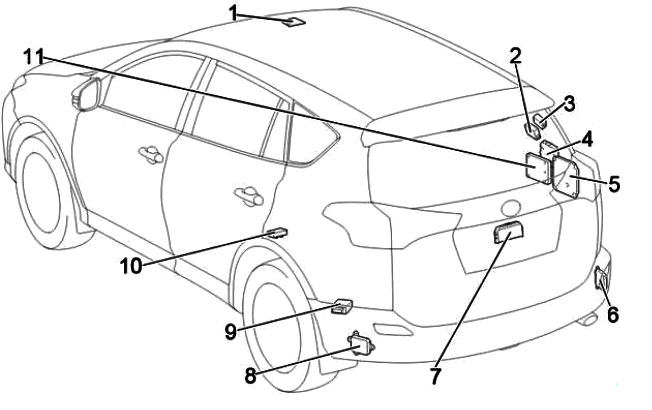

Elemente adiționale

Elemente adiționale

Descriere

  1. Unitate de control a trapei
  2. Receptor pentru închiderea centralizată și sistemele de monitorizare a presiunii pneurilor, Unitate de control a sistemului de monitorizare a presiunii pneurilor
  3. Receptor al închiderii centralizate
  4. Transceiver telefon
  5. Unitate de control a asistenței la parcare
  6. Senzor dreapta pentru monitorizarea unghiului mort
  7. Unitate de control a ușilor
  8. Senzor stânga al monitorului unghiului mort
  9. Unitate de control a pompei combustibil
  10. Conector de distribuție
  11. Amplificator audio

Post correlati:

  1. Toyota Aygo AB40 (2014-2021) – cutia de siguranțe
  2. Toyota Land Cruiser V8 200 (2012) – cutia de siguranțe
  3. Toyota RAV 4 IV (din 2013) – baterii
  4. Toyota Hilux VI (1998-2005) – baterie
  5. Toyota Avensis T25 (2003-2009) – cutia de siguranțe
  6. Toyota RAV4 XA10 (1994-2000) – cutia de siguranțe
  7. Toyota Highlander Hybrid (2006-2016) – cutia de siguranțe
  8. Toyota Sienna XL30 (2011-2018) – cutia de siguranțe
Leggere  Toyota 4Runner N280 (2010-2017) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
