Toyota Land Cruiser Prado (J90) (1996-2002) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Land Cruiser Prado (J90) (1996–2002), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.

Schema siguranțelor și releelor – Toyota Land Cruiser Prado (J90)

Se referă la vehiculele noi din anii:

1996, 1997, 1998, 1999, 2000, 2001, 2002.

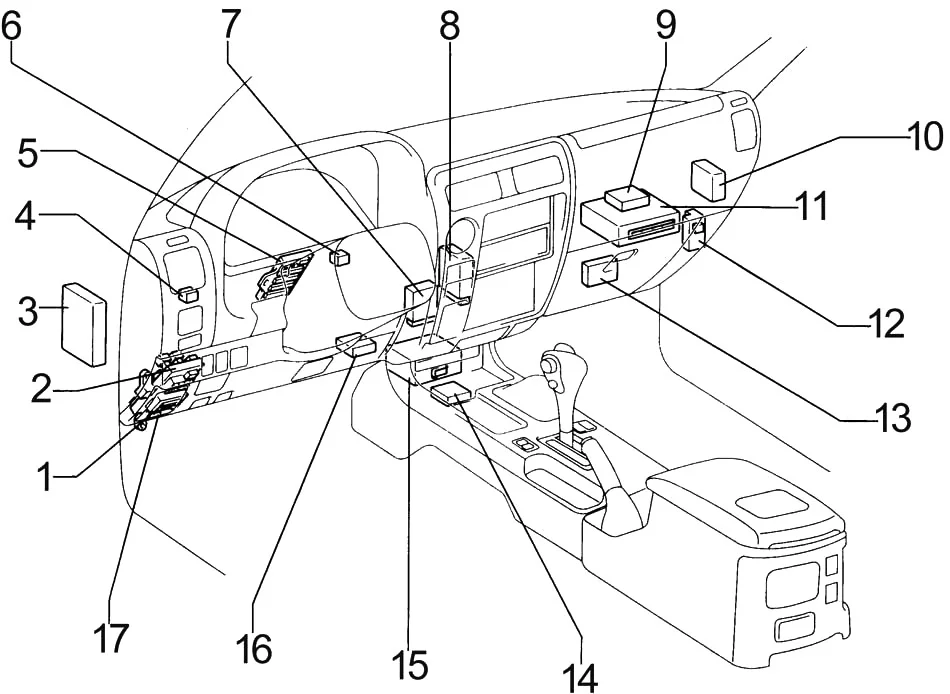

Habitaclu

Conducere pe partea stângă

1. Releu de integrare
2. Cutia de siguranțe
3. ECU al cruise control
4. Releu de selecție a pompei combustibil (5VZ-FE cu rezervor combustibil suplimentar)
5. Centru J/B
6. Amplificator al cheii transponder (Europa)
7. Calculator cu cheie transponder (Europa)
8. Releu de control al antenei automate
9. ECU emisii (3RZ-F)
   Temporizator încălzire (1KZ-T, 3L)
10. ECU ABS
11. ECU motor (M/T)
    Motor și ECU ECT (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
12. Cutia releelor
13. Amplificator climatizare
14. Senzor întârziere ABS
15. Grup senzor airbag
16. Releu faruri de zi
17. Releu de deschidere a circuitului

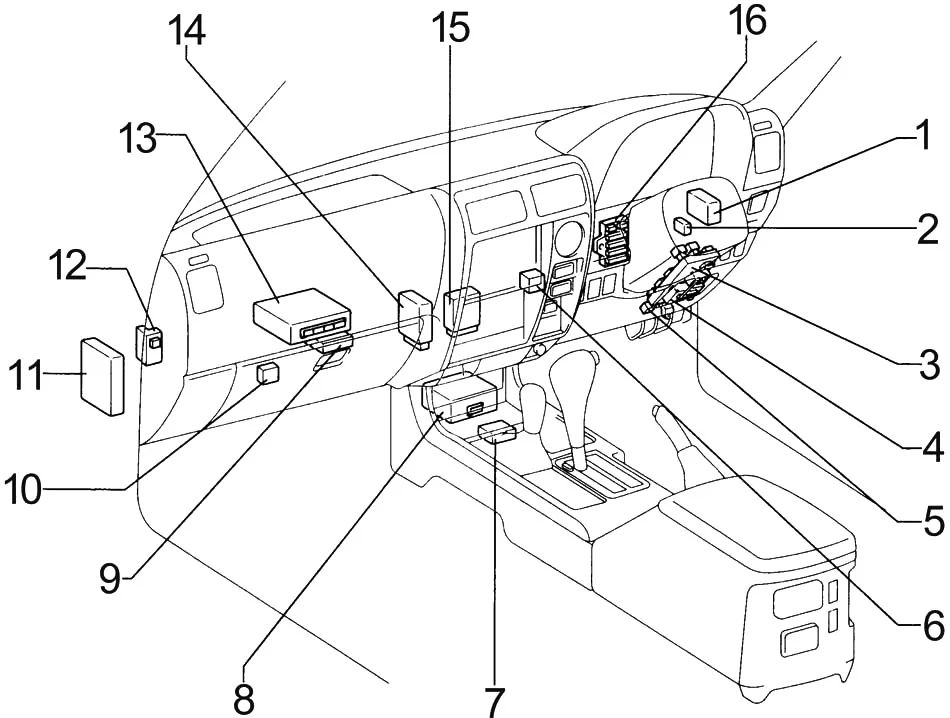

Conducere pe partea dreaptă

1. ECU ABS
2. Amplificator al cheii transponder (Australia, Europa)
3. Cutia de siguranțe
4. Releu de integrare
5. Releu de deschidere a circuitului
6. Releu de selecție a pompei combustibil (5VZ-FE, 3RZ-FE cu rezervor combustibil suplimentar)
7. Senzor întârziere ABS
8. Grup senzor airbag
9. ECU ECU (3RZ-F)
   Temporizator încălzire (3L)
10. Amplificator climatizare
11. ECU al cruise control
12. Cutia releelor
13. ECU motor (M/T)
    Motor și ECU ECT (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
14. Releu de control al antenei automate
15. Calculator al cheii transponder (Australia, Europa)
16. Centru J/B

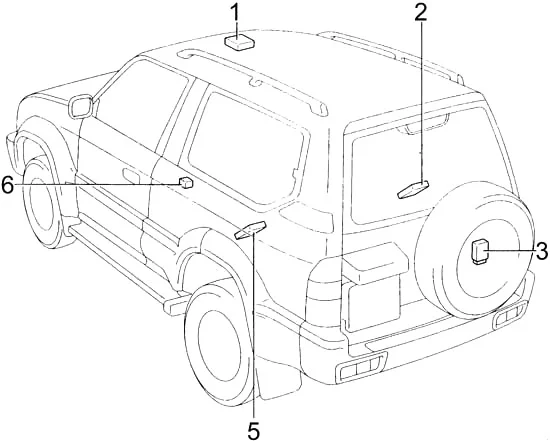

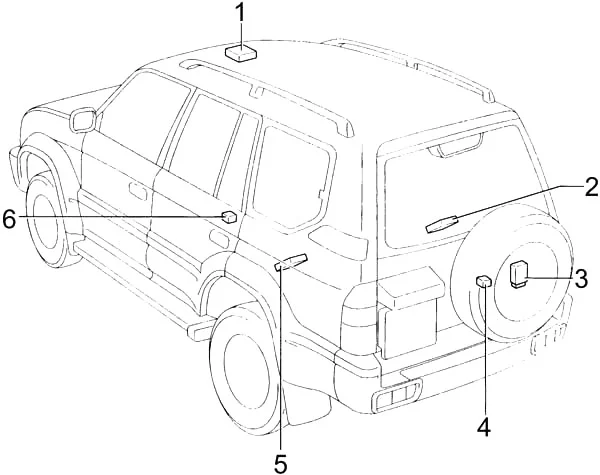

5 uși

3 uși

1. Releu de control al trapei
2. Controler fără fir al încuietorii ușilor (GCC)
3. Releu al ștergătorului scaun spate
4. Releu al climatizării spate
5. ECU control 4WD
6. Releu încălzitor spate

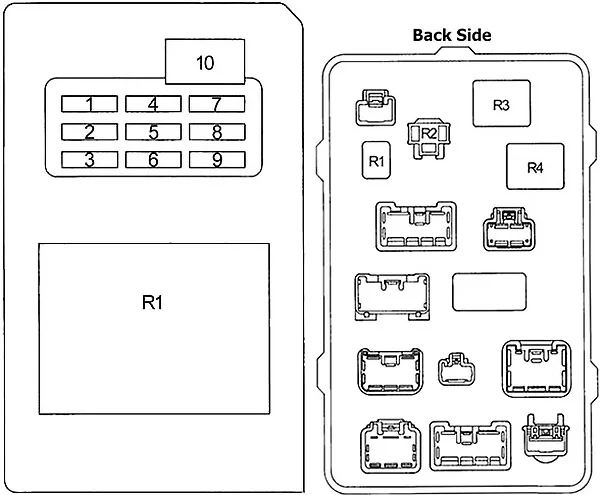

Cutia de siguranțe în habitaclu

Panoul de siguranțe se află în spatele capacului bordului pe partea șoferului.

Schema (Tip 1)

Număr	Amperaj	Descriere
1	15	Încălzirea scaunelor
2	15	Brichetă, antenă, radio și cititor, grup senzor sistem airbag, întrerupător control la distanță al oglinzilor
3	15	Far spate antifog, ECU Sistem antiblocare roți (ABS), ECU încuietoare fără fir
4	20	Controler control 4WD
5	10	Semnalizatoare și lumină de avertizare
6	10	Contor combinat, lumină marșarier, alternator, releu încălzitor spate, martor Sistem antiblocare roți (ABS), martor pilot automat, contor accesorii, controler control 4WD, întrerupător poziție „P”, indicator rezervor combustibil, releu putere, releu dezaburire, întrerupător dezaburire lunetă spate, martor centură de siguranță, lumină de bun venit în ușă, întrerupător pornire în poziție neutră
7	15	Antena, ECU Sistem antiblocare roți (ABS), ECU pilot automat, întrerupător control și comandă troliu, întrerupător încălzire oglinzi, releu încălzire oglinzi
8	20	Ștergător și spălător parbriz față, ștergător și spălător parbriz spate
9	7,5	Grup senzor sistem airbag, releu EFI, martor de încărcare, computer cu cheie transponder, sistem injecție multipunct/secuențial, temporizator încălzire, carburator (3RZ-F)
10	30	Alimentare scaune, releu integrare (încuietoare uși), geamuri electrice, trapă electrică
Relee
R1	Releu integrare
Relee (spate)
R1	Claxon
R2	Pornește semnalizatorul
R3	Releu putere
R4	Dezaburire

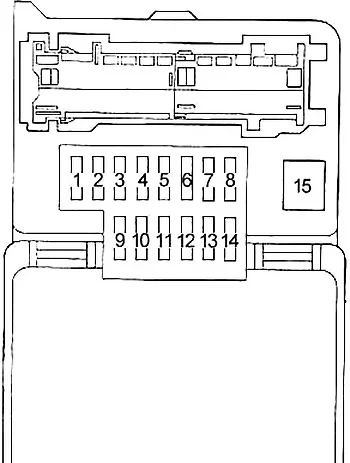

Schema (Tip 2)

Număr	Amperaj [A]	Descriere
1	15	Brichetă, radio și player, ceas, sistem de climatizare, grup senzor sistem airbag, întrerupător control la distanță al oglinzilor, centură de siguranță
2	10	Grup senzor sistem airbag, releu EFI, martor de încărcare, computer cu cheie transponder, sistem de injecție multipunct/secuențial, temporizator încălzire
3	10	Ceas
4	10	Contor combinat, lumină marșarier, alternator, releu încălzitor spate, martor ABS, martor cruise control, contor accesorii, controler control 4WD, întrerupător poziție „P”, indicator rezervor combustibil, releu putere, releu dezaburire, întrerupător dezaburire lunetă spate, martor centură de siguranță, lumină de confort în ușă, întrerupător pornire în poziție neutră
5	15	Încălzire scaune
6	15	Luminile de avarie, claxon
7	20	Controler control 4WD
8	15	Far spate antifog, cruise control, ECU încuietoare fără fir
9	5	Sistem aprindere
10	20	Ștergător și spălător parbriz față, ștergător și spălător parbriz spate
11	15	Lumini de stop, lumină de stop montată sus, sistem control blocare cutie, sistem antiblocare;
12	15	Sistem antiblocare, cruise control
13	15	Dezaburire lunetă spate
14	10	Lumină spate, iluminare plăcuță înmatriculare, control nivel fascicul faruri, iluminare plafonieră în ușă, iluminare contor, iluminare bord și întrerupătoare, releu faruri de zi
15	30	Alimentare scaune, releu integrare (încuietoare uși), geamuri electrice, trapă electrică

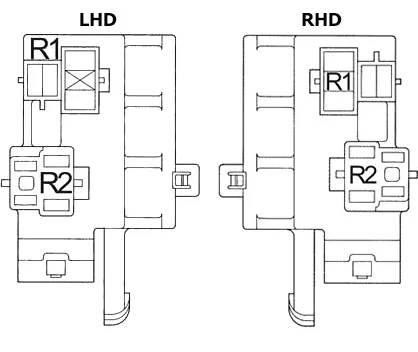

Cutia de relee

Număr	Releu
R1	5VZ-FE, 3RZ-FE cu rezervor combustibil suplimentar: Pompă combustibil auxiliar forțat
	1KZ-TE: Electrovalvă de suprasarcină
R2	–

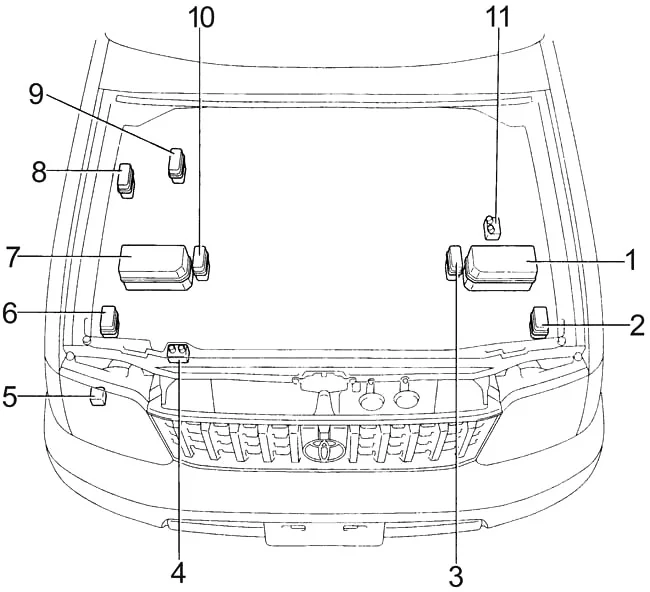

Compartiment motor

1. Cutia de siguranțe (benzină, LHD Diesel)
2. Cutia de relee a climatizării (benzină, LHD Diesel (climatizare dublă))
3. Cutia de relee suplimentară (LHD Diesel)
4. Releu principal al troliului (Diesel)
5. Releu curățare faruri
6. Cutia de relee a climatizării (RHD Diesel (climatizare dublă))
7. Cutia de siguranțe (Diesel RHD)
8. Releu ABS (partea stângă)
9. Releu ABS (RHD)
10. Cutia de relee suplimentară (RHD Diesel)
11. Releu principal al troliului (benzină)

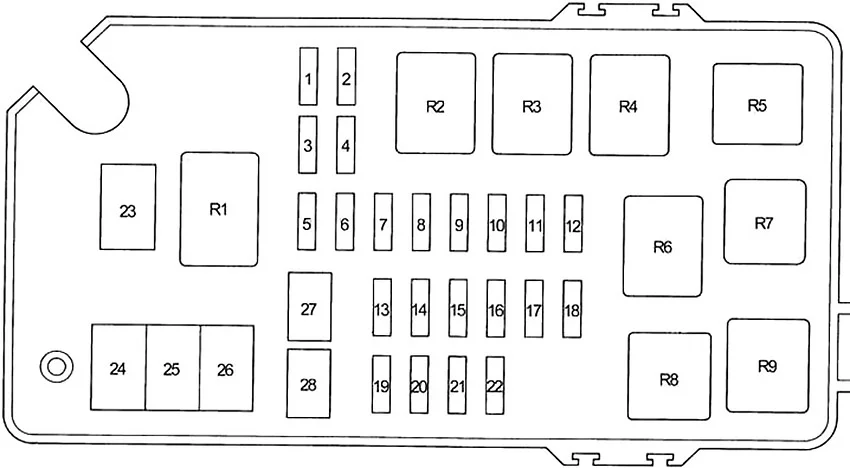

Schema cutiei de siguranțe în compartimentul motor

Număr	Amperaj [A]	Descriere
1	20	Prize electrice
2	20	Prize electrice
3	15	Faruri antifog
4	15	Încălzitoare oglinzi retrovizoare exterioare
5	10	Lumină spate, iluminare număr de înmatriculare, control nivel fascicul faruri, iluminare plafonieră în ușă, iluminare ceas, iluminare bord și comutatoare, releu faruri de zi
	15	Sistem antiblocare roți (ABS)
	15	Sistem climatizare
6	10	Sistem climatizare
7	10	cu DRL: Far dreapta (faruri de întâlnire)
8	10	cu DRL: Far stânga (faruri de întâlnire)
9	10	Far dreapta
	10	cu DRL: Far dreapta (faruri de drum)
10	10	Far stânga
	10	cu DRL: Far stânga (faruri de drum)
11	10	Încălzitor vâscoz
12	7,5	Sistem aprindere
13	20	Ventilator electric răcire
14	15	Dezghețător lunetă spate
15	15	Lumini de stop, lumină de stop montată sus, sistem control blocare cutie, sistem antiblocare roți (ABS), sistem control stabilitate vehicul;
16	10	Încălzitor spate
	7,5	Sistem diagnosticare bord
17	7,5	Sistem încărcare
18	20	Sistem climatizare spate

19	10	Iluminare internă, iluminare personală, iluminare portbagaj, ceas, sistem audio, contor kilometraj, antenă, martor avertizare uși deschise, releu de integrare
20	15	Sistem audio
21	15	Faruri de urgență, Claxon
22	15	Sistem de injecție multipunct/secuențial
	15	1KZ-TE: Sistem de injecție multipunct/secuențial
23	60	Sistem antiblocare roți (ABS)
	100	Sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului
24	60	Sistem de climatizare
25	80	Motorină: sistem de aprindere motor
26	100	Releu faruri spate, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”, “ABS”
	80	1KZ-T, 3L: Releu faruri spate, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”
27	50	Cheie aprindere, sistem pornire, releu ștergător faruri, încălzitor combustibil, “ECU-B”, “INDICATORE” “POWER”
28	30	Cheie aprindere, diodă (bujie incandescentă), Brichetă, bobină de aprindere și distribuitor (carburator), “IGN”
Releu
R1	Dimmer (LHD Europa)
R2	5VZ-FE, 3RZ-FE: EFI
	1KZ-TE: ECD
R3	Încălzitoare oglinzi retrovizoare exterioare (MIR HTR)
R4	Dezghețător lunetă spate (DEFOG)
R5	Prize alimentare (PWR OUTLET)
R6	Lumini spate
R7	Demaror (benzină (ST))
R8	Far (HEAD)
R9	Încălzitor

Cutia de relee a aerului condiționat (aer condiționat dublu)

Număr	Releu
R1	Ambreiaj compresor aer condiționat (MG CLT)
R2	Ventilator electric răcire (CDS FAN)



Cutia de relee suplimentară (Diesel)

Număr	Releu
R1	Demaror (ST)
R2	Sistem iluminare (SUB GLW)

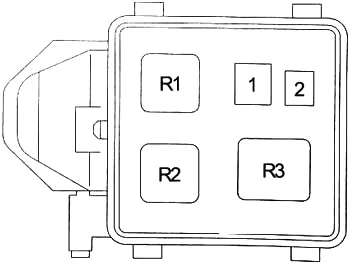

Cutia de relee ABS

Număr	Siguranță	Amperaj [A]	Descriere
1	ABS	60	Sistem antiblocare roți (ABS)
2	ABS	40	Sistem antiblocare roți (ABS)
Releu
R1	Sistem control tracțiune (TRC)
R2	Sistem antiblocare (ABS MTR)
R3	Sistem antiblocare (ABS SOL)
