Toyota Prius XW30 (2010-2015) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Prius XW30 (2010–2015), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Toyota Prius XW30 (2010) – schema siguranței
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Toyota Prius XW20 (2004-2007) este siguranța 3 în cutia de siguranțe de pe bord, în partea șoferului.

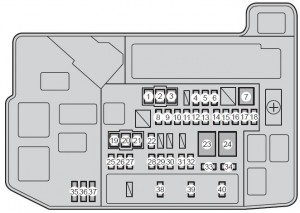

Cutia de siguranțe în compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilatoare electrice răcire |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | S-HORN | 10 | Circuit absent |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | H-LP CLN | 30 | Curățare faruri |
| 8 | AMP | 30 | Sistem audio |
| 9 | IGCT | 30 | PCU, IGCT nr. 2, IGCT nr. 3 |
| 10 | DC / DC-S | 5 | Invertor și convertor |
| 11 | P CON MAIN | 7,5 | Sistem control parcare, transmisie |
| 12 | AM2 | 7,5 | Geamuri electrice |
| 13 | ECU-B2 | 7,5 | Sistem inteligent chei |
| 14 | MAYDAY | 10 | Circuit absent |
| 15 | ECU-B3 | 10 | Sistem climatizare |
| 16 | TURN & HAZ | 10 | Aprinde luminile de semnalizare |
| 17 | ETCS | 10 | Injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 18 | ABS MAIN NO.1 | 20 | Sistem antiblocare roți (ABS) |
| 19 | P / I 2 | 40 | Sistem control parcare;
Claxon; Far dreapta (faruri de întâlnire); Far stânga (faruri de întâlnire); Lumini de marșarier. |
| 20 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 21 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 22 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH,
Comutator faruri; Sistem lumini de zi. |
| 23 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 24 | EPS | 60 | Servodirecție electrică |
| 25 | PCU | 10 | Invertor și convertor |
| 26 | IGCT NO.2 | 10 | Sistem hibrid;
Sistem control parcare; Geamuri electrice; Invertor și convertor. |
| 27 | MIR HTR | 10 | Dezghețare oglinzi retrovizoare exterioare |
| 28 | RAD NO.1 | 15 | Sistem audio;
Sistem navigație. |
| 29 | DOME | 10 | Iluminare suplimentară uși, sau
iluminare personală, sau iluminare interioară, sau iluminare picioare față; Lumini de curtoazie; Oglindă retrovizoare interioară; Mecanism deschidere uși garaj; Servodirecție electrică. |
| 30 | ECU-B | 7,5 | Sistem inteligent chei;
Sistem comunicație multiplex; Lumini personale; Indicatoare și contoare. |
| 31 | H-LP LH HI | 10 | Far stânga (faruri de drum) |
| 32 | H-LP RH HI | 10 | Far dreapta (faruri de drum) |
| 33 | EFI NO.2 | 10 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 34 | IGCT NO.3 | 10 | Sistem răcire |
| 35 | SPARE | 30 | Siguranță de rezervă |
| 36 | SPARE | 15 | Siguranță de rezervă |
| 37 | SPARE | 7,5 | Siguranță de rezervă |
| 38 | EFI MAIN | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem răcire; EFI n. 2. |
| 39 | BATT FAN | 10 | Ventilator răcire baterie |
| 40 | IG2 | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; MET; IGN; Sistem gestionare putere. |

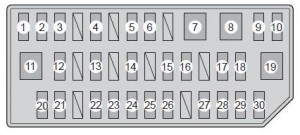

Panoul de bord din partea stângă
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică |
| 2 | ECU-ACC | 15 | Sistem de comunicare Multiplex;
Oglinzi retrovizoare exterioare; Sistem asistență șofer; Sistem audio; sistem de navigație. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzitor scaun |
| 5 | SEAT HTR FL | 10 | Încălzitor scaun |
| 6 | DOOR NO.1 | 25 | Sistem închidere electrică |
| 7 | PSB | 30 | Sistem pre-coliziune |
| 8 | PWR SEAT FR | 30 | Suport lombar scaun față |
| 9 | DBL LOCK | 25 | Control înclinabil și telescopic |
| 10 | FR FOG | 7,5 | Proiectoare de ceață față |
| 11 | PWR SEAT FL | 30 | Suport lombar scaun față |
| 12 | OBD | 7,5 | Sistem diagnosticare bord |
| 13 | RR FOG | 7,5 | Gol circuit |
| 14 | STOP | 10 | Lumini de stop;
Lumină de stop montată sus; Sistem frânare; Sistem asistență șofer. |
| 15 | P FR DOOR | 25 | Geamuri electrice |
| 16 | D FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S/ROOF | 30 | Trapă electrică |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicare multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență pentru șofer;
Sistem pre-coliziune; Sistem LKA; Oglindă retrovizoare interioară; Mecanism de deschidere a ușilor garajului; Senzor de deviere direcțională și G; Sistem de frânare; Servodirecție electrică; Sistem de navigație; Trapă electrică; Sistem de avertizare a presiunii pneurilor; Tensionatoare centuri de siguranță; Sistem audio, lumini de urgență; Semnalizatoare; Ștergător/Ștergătoare parbriz; Curățare faruri. |
| 22 | GAUGE | 10 | Sistem de nivelare a farurilor;
Martor avertizare pentru centura de siguranță a pasagerului din față; Indicatori și contoare |
| 23 | A / C | 10 | Sistem de climatizare;
Sistem de ventilație solară; Sistem de climatizare la distanță. |
| 24 | WASHER | 15 | Duza parbriz |
| 25 | RR WIP | 20 | Ștergător și duză lunetă spate |
| 26 | WIP | 30 | Ștergătoare parbriz |
| 27 | MET | 7,5 | Contor kilometraj și indicatori |
| 28 | IGN | 10 | Sistem de frânare;
Sistem de asistență pentru șofer; Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Sistem airbag SRS; Senzor de detectare pasageri; Geamuri electrice; Cheie inteligentă. |
| 29 | PANEL | 10 | Sistem de climatizare;
Lumini de urgență; Încălzitoare pentru scaune; Cutie automată; Comutator poziție „P”; Sistem de navigație; Sistem de ventilație solară; Sistem de climatizare la distanță; Sistem avansat de asistență la parcare; Curățare faruri; Martor avertizare pentru centura de siguranță a pasagerului din față; Sistem de nivelare a farurilor; Iluminare compartiment portbagaj; Ceas; Sistem audio. |
| 30 | TAIL | 10 | Sistem de nivelare a farurilor;
Lumini de poziție; Lumini spate; Iluminare plăcuță înmatriculare; Proiectoare de ceață față; Lumini laterale de contur. |
Toyota Prius XW30 (2011-2015) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Toyota Prius XW30 (2011-2015) este siguranța 1 în cutia de siguranțe (bord pe partea șoferului)

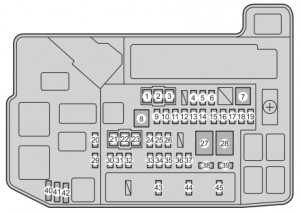

Cutia de siguranțe în scaun spate
| Siguranță | Amp [A] | Descriere | |
| 1 | HTR | 50 | Sistem climatizare |
| 2 | RDI | 30 | Ventilatoare electrice răcire |
| 3 | CDS | 30 | Ventilatoare electrice răcire |
| 4 | S-HORN | 10 | Claxon S-HORN |
| 5 | ENG W / P | 30 | Sistem răcire |
| 6 | ABS MAIN NO.2 | 7,5 | Sistem antiblocare roți (ABS) |
| 7 | H-LP CLN | 30 | Produs pentru curățarea farurilor |
| 8 | P-CON MTR | 30 | Control poziție P;
Cutie automată. |
| 9 | AMP NO.1 | 30 | Sistem audio |
| 10 | IGCT | 30 | PCU, IGCT nr. 2, IGCT nr. 3 |
| 11 | DC / DC-S | 5 | Invertor și convertor |
| 12 | P CON MAIN | 7,5 | Control poziție P;
Comutator poziție P. |
| 13 | AM2 | 7,5 | Sistem gestionare energie |
| 14 | ECU-B2 | 7,5 | Sistem inteligent acces și aprindere;
Sistem hibrid. |
| 15 | MAYDAY / DCM | 10 | Circuit inexistent |
| 16 | PIMR | 10 | Sistem încărcare |
| 17 | TURN & HAZ | 10 | Activare semnalizatoare |
| 18 | ETCS | 10 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil multipunct secvențial. |
| 19 | ABS MAIN NO.1 | 20 | Sistem antiblocare roți (ABS) |
| 20 | H-LP LH LO | 15 | Far stânga (lumină de poziție) |
| 21 | P / I 2 | 40 | Control poziție P;
Claxon; Lumini de poziție; Lumini de mers înapoi. |
| 22 | ABS MTR 1 | 30 | Sistem antiblocare roți (ABS) |
| 23 | ABS MTR 2 | 30 | Sistem antiblocare roți (ABS) |
| 24 | H-LP HI MAIN | 20 | Faruri de drum |
| 25 | DRL | 7,5 | Lumini de zi |
| 26 | AMP NO.2 | 30 | Sistem audio, sistem de navigație |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Servosterzo electric |
| 29 | H-LP RH LO | 15 | Far dreapta (lumină de poziție) |
| 30 | PCU | 10 | Invertor și convertor |
| 31 | IGCT NO.2 | 10 | Sistem hibrid;
Control poziție P; Sistem de gestionare a puterii; Sistem de injecție combustibil multipunct; Sistem de injecție combustibil multipunct secvențial. |
| 32 | MIR HTR | 10 | Dezghețare oglinzi retrovizoare exterioare |
| 33 | RAD NO.1 | 15 | Sistem audio, sistem de navigație |
| 34 | DOME | 10 | Iluminare suplimentară a ușilor;
Iluminare portbagaj; Iluminare personală; Iluminare interioară; Iluminare picioare; Iluminare oglindă cosmetică; Oglindă retrovizoare interioară. |
| 35 | ECU-B | 7,5 | Sistem inteligent de acces și aprindere;
Lumini personale; Indicatoare și contoare; Lumini de avarie. |
| 36 | H-LP LH HI | 10 | Far stânga (far de drum) |
| 37 | H-LP RH HI | 10 | Far dreapta (far de drum) |
| 38 | EFI NO.2 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 39 | IGCT NO.3 | 10 | Sistem de răcire |
| 40 | SPARE | 30 | Siguranță de rezervă |
| 41 | SPARE | 10 | Siguranță de rezervă |
| 42 | SPARE | 7,5 | Siguranță de rezervă |
| 43 | EFI MAIN | 20 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial; Sistem de răcire; EFI nr. 2. |
| 44 | BATT FAN | 20 | Ventilator răcire baterie |
| 45 | IG2 | 20 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial; MET; IGN; Sistem de gestionare a puterii. |
Panou instrumente în partea stângă
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Priză electrică;
Brichetă. |
| 2 | ECU-ACC | 10 | Sistem de comunicare Multiplex;
Oglinzi retrovizoare exterioare; Sistem de asistență pentru șofer; Sistem audio; Sistem de navigație; Sistem inteligent de asistență la parcare. |
| 3 | PWR OUTLET | 15 | Priză electrică |
| 4 | SEAT HTR FR | 10 | Încălzitor scaun |
| 5 | SEAT HTR FL | 10 | Încălzitor scaun |
| 6 | DOOR NO.1 | 25 | Sistem de închidere electrică |
| 7 | PSB | 30 | Sistem de siguranță anti-coliziune |
| 8 | PWR SEAT FR | 30 | Suport lombar scaun față |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Proiectoare de ceață față |
| 11 | PWR SEAT FL | 30 | Suport lombar scaun față |
| 12 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 13 | RR FOG | 7,5 | Proiector de ceață spate |
| 14 | STOP | 10 | Lumini de stop;
Lumină de stop montată sus; Sistem frânare; Sistem de asistență pentru șofer. |
| 15 | P FR DOOR | 25 | Geamuri electrice |
| 16 | D FR DOOR | 25 | Geamuri electrice |
| 17 | DOOR RR | 25 | Geamuri electrice |
| 18 | DOOR RL | 25 | Geamuri electrice |
| 19 | S/ROOF | 30 | Circuit gol |
| 20 | ECU-IG NO.1 | 10 | Ventilatoare electrice de răcire;
Sistem de comunicare multiplex. |
| 21 | ECU-IG NO.2 | 10 | Sistem de asistență la conducere;
Sistem de siguranță anti-coliziune; Oglindă retrovizoare interioară; Senzor de înclinare și G; Sistem frâne; Sistem de navigație; Tensionatoare centuri de siguranță; Sistem audio; Lumini de urgență; Semnalizatoare; Ștergător parbriz; Curățare faruri, |
| 22 | GAUGE | 10 | Sistem de nivelare a farurilor;
Indicatori și contoare. |
| 23 | A / C | 10 | Sistem de climatizare;
Sistem de climatizare de la distanță. |
| 24 | WASHER | 15 | Spălător parbriz |
| 25 | RR WIP | 20 | Ștergător și spălător lunetă spate |
| 26 | WIP | 30 | Ștergătoare parbriz |
| 27 | MET | 7,5 | Indicatori și contoare |
| 28 | IGN | 10 | Sistem frâne;
Sistem de asistență la conducere; Sistem de injecție combustibil multipunct; Sistem de injecție combustibil multipunct secvențial; Sistem airbag SRS; Sistem de gestionare a puterii; Sistem de aprindere și acces inteligent; Lumină de avertizare pentru centura de siguranță a pasagerului față. |
| 29 | PANEL | 10 | Sistem de climatizare;
Iluminare personală; Încălzitoare scaune; Cutie; Comutator poziție P; Sistem de navigație; Climatizare de la distanță; Sistem inteligent de parcare; Curățare faruri; Lumină de avertizare pentru centura de siguranță a pasagerului față; Sistem de nivelare a farurilor; Iluminare compartiment motor; Ceas; Sistem audio; Comutator MPH sau km/h. |
| 30 | TAIL | 10 | Sistem de nivelare a farurilor;
Lumini de poziție față; Lumini spate; Iluminare număr de înmatriculare; Proiectoare de ceață față; Far proiectoare de ceață spate. |
