Toyota Sienna XL20 (2003-2010) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Sienna XL20 (2003–2010), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (schema siguranțelor).
Schema siguranțelor și releelor – Toyota Sienna XL20
Se referă la vehiculele noi din anii:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

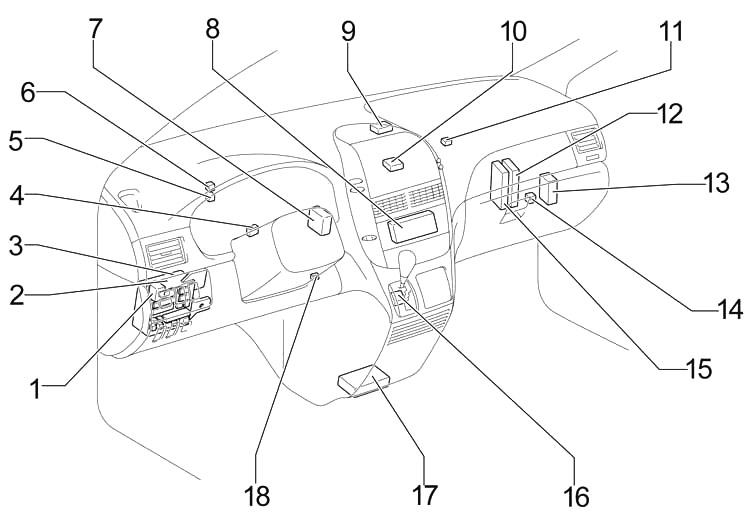

Habitaclu
- Releu dezghețător parbriz
- Cutia de siguranțe
- ECU caroserie
- Releu plafonieră
- Aprinde indicator semnal
- Releu invertor
- ECU sonar distanță
- Unitate control climatizare
- Calculator cu cheie transponder
- Receptor control încuietoare ușă
- Amplificator antenă sticlă
- Amplificator stereo componente
- ECU control distanță
- Cutie de siguranțe suplimentară
- Modul control motor
- ECU control blocare cutie de viteze
- Unitate senzor airbag
- Amplificator cheie transponder

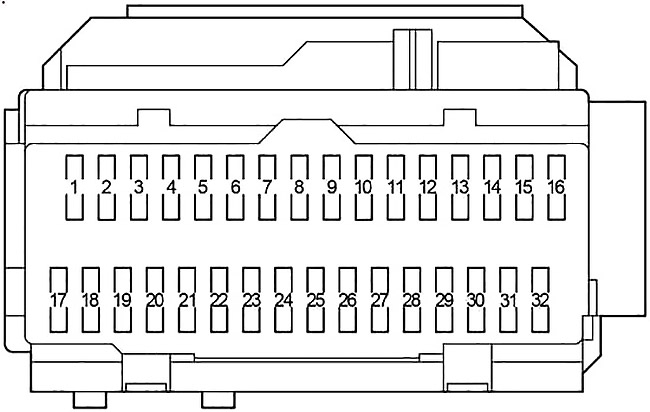

Schema cutiei de siguranțe în habitaclu
Panoul de siguranțe se află sub bord pe partea șoferului. Scoateți capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Dezghețători oglinzi retrovizoare exterioare |
| 2 | 7,5 | Sistem audio, sistem de navigație, sistem de divertisment pentru scaune spate |
| 3 | 15 | Prize electrice |
| 4 | 15 | Brichetă |
| 5 | 7,5 | Sistem de control al blocării cutiei, sistem de climatizare, control oglindă retrovizoare alimentată; |
| 6 | 7,5 | Contor kilometraj și indicator |
| 7 | 7,5 | Sistem de injecție multipoint/secuențial, sistem airbag SRS, sistem de comunicație multiplex |
| 8 | 15 | 2003-2006: Sistem de injecție multipoint/secuențial |
| 7,5 | 2007-2010: Sistem de injecție multipoint/secuențial | |
| 9 | 15 | Ștergător lunetă |
| 10 | 30 | Ștergător parbriz și ștergător lunetă |
| 11 | 10 | Lumini de urgență, semnalizatoare, avarii |
| 12 | 15 | Încălzitoare scaune |
| 13 | 20 | Spălător lunetă și spălător parbriz |
| 14 | 10 | Sistem de climatizare |
| 15 | – | – |
| 16 | 10 | Sistem de asistență la parcare intuitiv, sistem de monitorizare a vizualizării spate, sistem de comunicare multiplex, sistem de injecție multipunct/secuențial, sistem antiblocare roți (ABS), sistem de control al tracțiunii, sistem de control al stabilității vehiculului, sistem de control al blocării cutiei de viteze, cruise control laser dinamic, scaun încălzit, uși electrice, trapă, display multifuncțional, mașină anti-orbire în oglinda retrovizoare, geamuri electrice, prize electrice (115 V), al treilea scaun reglabile electric, sistem de memorare a poziției șoferului |
| 17 | 10 | Sistem de climatizare, încălzitoare scaune, sistem audio, sistem de navigație, uși glisante electrice, uși spate electrice, display informații de călătorie, dezghețător lunetă, lumini de avarie, iluminare bord, lumini întrerupătoare volan |
| 18 | 10 | Lumini de stop/spate, iluminare plăcuță înmatriculare, lumini de poziție, lumini laterale; |
| 19 | 25 | Trapă |
| 20 | – | – |
| 21 | 15 | Prize de alimentare (115 V) |
| 22 | 15 | Dezghețător ștergător parbriz |
| 23 | 7,5 | Sistem de injecție multipunct/secuențial, demaror |
| 24 | – | – |
| 25 | – | – |
| 26 | 10 | Lumini de stop/spate, lumină de stop înaltă, sistem de control al blocării cutiei de viteze, sistem antiblocare roți (ABS), sistem de control al tracțiunii, sistem de control al stabilității vehiculului, sistem de injecție multipunct/secuențial, sistem de comunicare multiplex |
| 27 | 25 | Geamuri electrice, oglindă retrovizoare electrică |
| 28 | 7,5 | Sistem de diagnosticare bord |
| 29 | 15 | Faruri față proiectoare de ceață |
| 30 | – | – |
| 31 | – | – |
| 32 | 15 | Geamuri laterale |

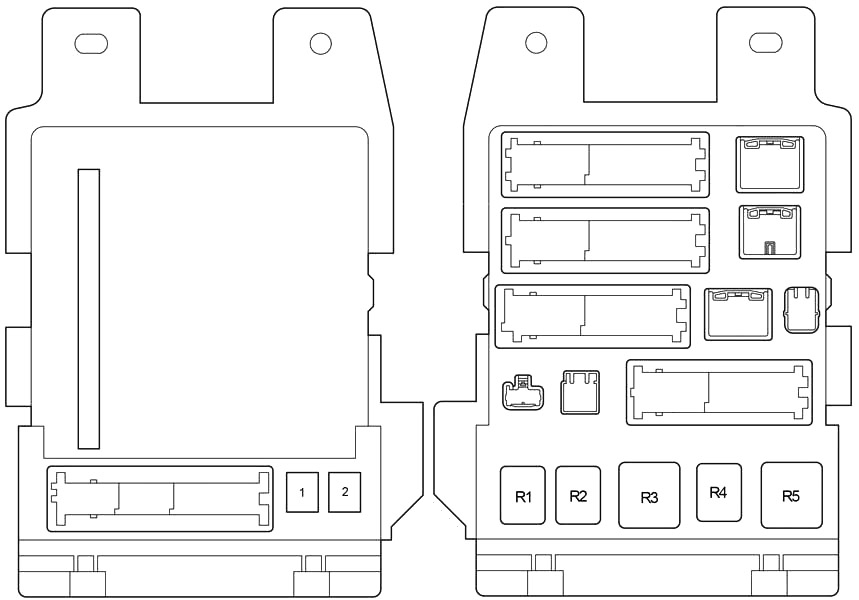

| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Scaune electrice |
| 2 | 30 | Geamuri electrice |
| Releu | ||
| R1 | Proiectoare de ceață | |
| R2 | Faruri spate | |
| R3 | Releu accesorii (ACC) | |
| R4 | Releu putere (PWR) | |
| R5 | Aprindere (IG1) | |
Cutia de siguranțe adițională
- Deschide compartimentul. Scoate amortizorul.
- Apasă fiecare parte a compartimentului pentru a deconecta aripioarele
| Numero | Amperaggi [A] | Descriere |
| 1 | 7,5 | Sistem injecție multipunct/secuențial |
| 2 | 7,5 | Sistem climatizare manuală |
| 3 | 5 | Sistem control blocare cutie |

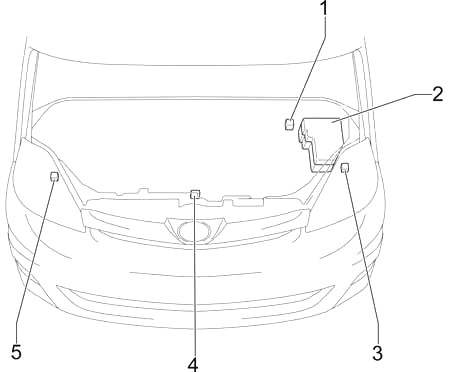

Motor
- ECU de control al alunecării cu actuator
- Cutia de siguranțe
- Controlul farurilor stângi
- ECU al ventilatorului răcire
- ECU de control al farurilor drepte

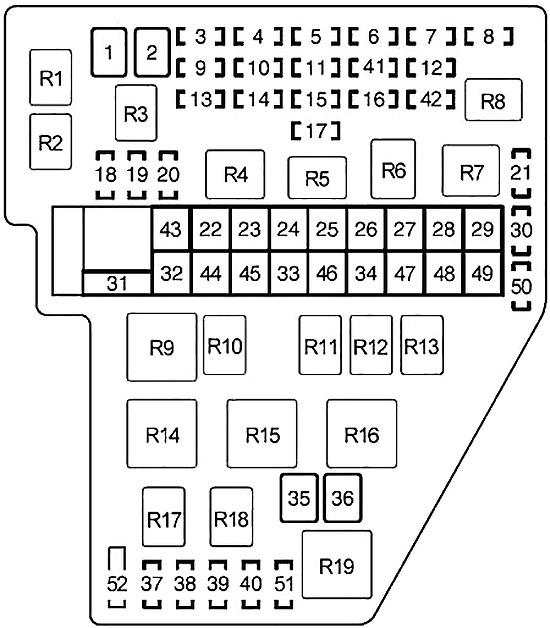

Schema cutiei de siguranțe în compartiment motor
Apasă pe clemă și îndepărtează capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Faruri, sistem lumini de zi, siguranțe “H−LP RL” și “H−LP LL” |
| 2 | 30 | Siguranțe “INJ”, “IGN” și “GAUGE2” |
| 3 | 10 | Sistem injecție multipunct/sequențială |
| 4 | 20 | Sistem lumini de zi, siguranțe “H−LP RH” și “H−LP LH” |
| 5 | 25 | Sistem alimentare încuietoare ușă |
| 6 | 10 | Claxon |
| 7 | 10 | Iluminare personală/internă, lumini de curtoazie, lumini plafon uși, iluminare portbagaj, lumină comutator motor, afișaj multifuncțional |
| 8 | 20 | 2003-2006: Sistem audio, sistem navigație |
| 15 | 2007-2010: Sistem audio | |
| 9 | 20 | Sistem injecție multipunct/sequențială, siguranță “EFI №2” |
| 10 | 7,5 | Sistem încărcare |
| 11 | 15 | Semnalizatoare, avarii |
| 12 | 10 | Uși glisante electrice, sistem climatizare, geamuri electrice, sistem comunicație multiplex, vitezometru și indicator, sistem control de la distanță fără fir |
| 13 | 15 | Far dreapta (faruri de întâlnire) |
| 15 | Far dreapta | |
| 14 | 15 | Far stânga (faruri de întâlnire), proiectoare de ceață față |
| 15 | Far stânga | |
| 15 | 30 | Sistem audio |
| 16 | 10 | Sistem injecție multipunct/sequențială |
| 17 | 25 | Senzor A/F |
| 18 | 15 | Siguranță de rezervă |
| 19 | 20 | Siguranță de rezervă |
| 20 | 30 | Siguranță de rezervă |
| 21 | 30 | Siguranță de rezervă |
| 22 | 50 | Putere scaun spate trei |
| 23 | 50 | Sistem climatizare, siguranță “A/C” |
| 24 | 50 | Ventilatoare răcire electrice |
| 25 | 30 | Alimentare uși spate |
| 26 | 30 | Uși glisante partea dreaptă |
| 27 | 30 | Uși glisante partea stângă |
| 28 | 40 | Sistem climatizare spate |
| 29 | 40 | Dezghețare lunetă, siguranță “MIR HTR” |
| 30 | 7,5 | Siguranță de rezervă |
| 31 | 140 | Sistem încărcare, siguranțe “RR A/C”, “HTR”, “FAN”, “PBD”, “R−PSD”, “L−PSD” și “DEF” |
| 32 | 50 | Sistem antiblocare roți (ABS), sistem control tracțiune, sistem control stabilitate vehicul |
| 33 | 30 | Sistem antiblocare roți (ABS), sistem control tracțiune, sistem control stabilitate vehicul |
| 34 | 30 | Sistem pornire |
| 35 | 30 | Putere scaun spate trei |
| 36 | 30 | Puterea celui de-al treilea scaun |
| 37 | 10 | Far dreapta |
| 10 | Far dreapta (faruri de întâlnire) | |
| 38 | 10 | Far stânga |
| 10 | Far stânga (faruri de întâlnire), proiectoare de ceață față | |
| 39 | 7,5 | Sistem de divertisment pentru scaunele spate |
| 40 | 10 | 2007-2010: Sistem de injecție multipunct/secuențial |
| 41 | – | Piniș scurt |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | – | Piniș scurt |
| Releu | ||
| R1 | Lumină de stop (BRK) | |
| R2 | Senzor raport aer/combustibil (A/F) | |
| R3 | Deschidere circuit (C/OPN) | |
| R4 | Far (HEAD) | |
| R5 | EFI | |
| R6 | Piniș scurt | |
| R7 | Dezghețare lunetă (DEFOG) | |
| R8 | Claxon | |
| R9 | Control stabilitate vehicul (VSC MTR) | |
| R10 | Control stabilitate vehicul (VSC FAIL) | |
| R11 | Lumină de zi (DRL №4) | |
| R12 | Lumină de zi (DRL №2) | |
| R13 | Lumină de zi (DRL №3) | |
| R14 | Ventilator răcire electric (FAN) | |
| R15 | Climatizare spate (RR A/C) | |
| R16 | Încălzitor (HTR) (climatizare manuală) | |
| Piniș scurt (climatizare automată) | ||
| R17 | Pornire (ST) | |
| R18 | Ambreiaj compresor climatizare (MG CLT) | |
| R19 | – | |
